璀璨星空心情灯
|

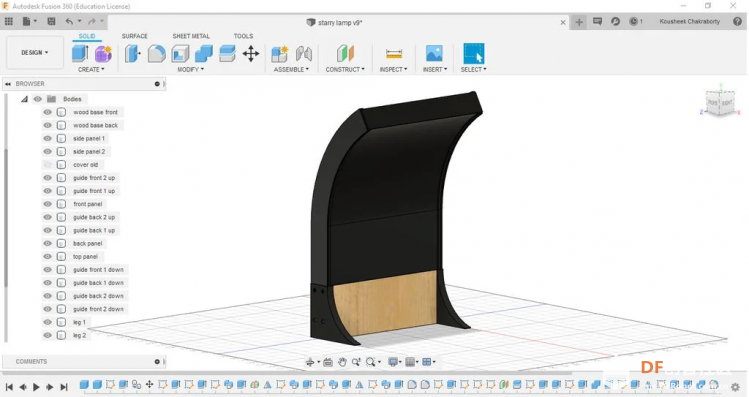

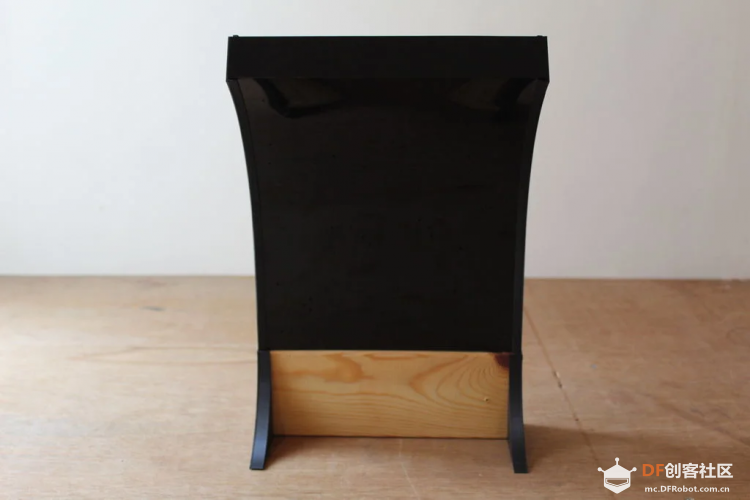

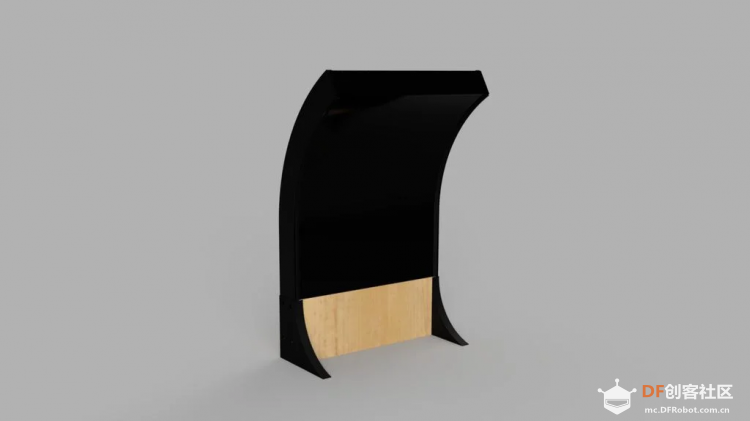

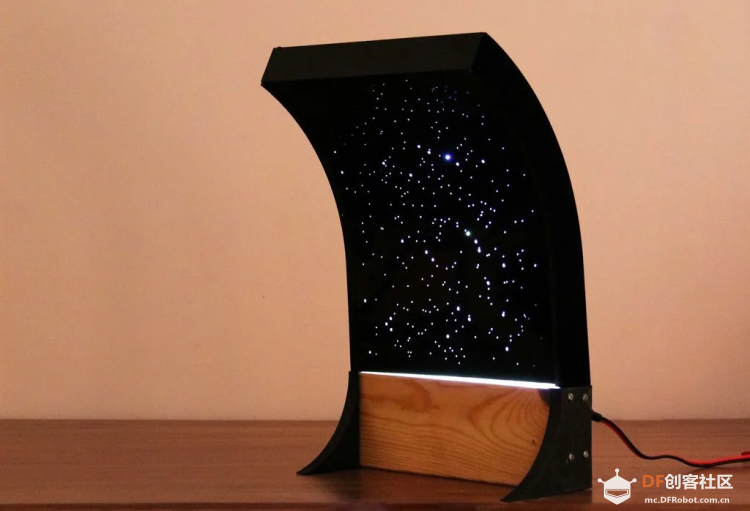

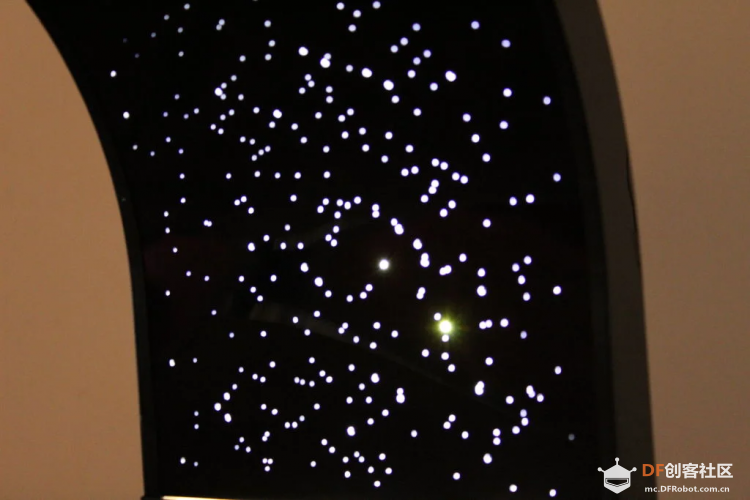

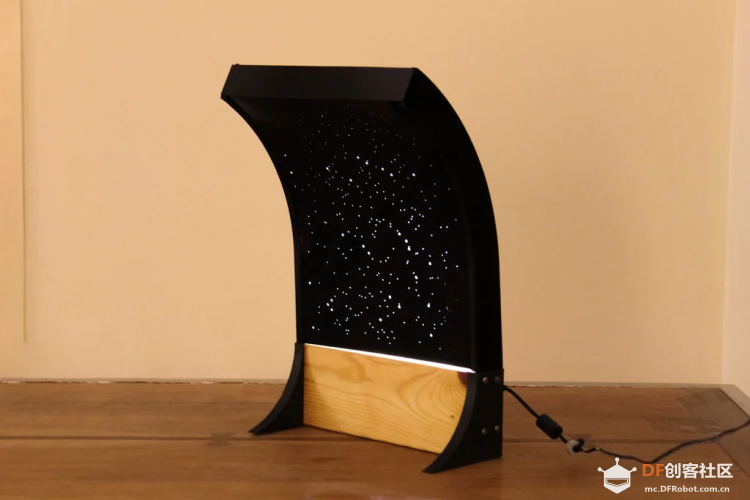

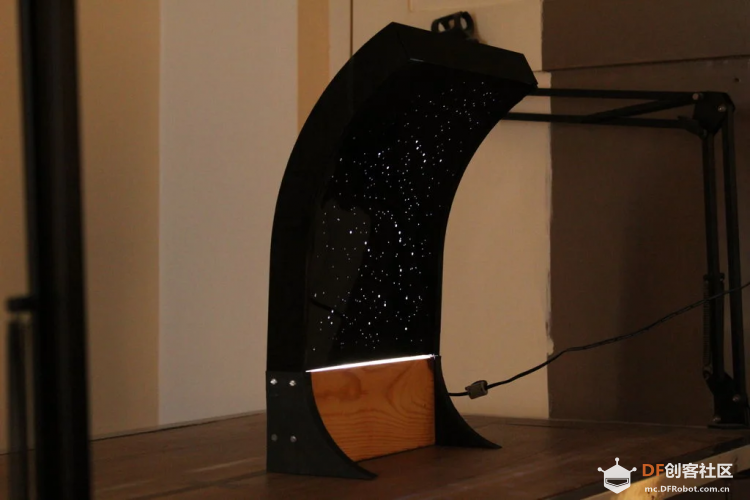

作品成品图： 太空因恒星和行星而迷人。没有什么比仰望星空，凝视浩瀚的夜空更令人心情陶醉和放松的了。本项目通过制作一个星空心情台灯来重现这种身临其境的体验。放置在书桌或床头柜上的台灯看起来就像通向夜空的大门。 步骤1 使用Fusion 360设计心情灯选择曲面结构让星空灯产生深度，感觉在夜空中身临其境。在纸上完成结构设计，转到电脑使用Fusion 360进行3D建模。 先测量木头尺寸来做灯的底座。接下来设计台灯的弯曲部分，这部分使用的材质是亚克力。使用3D打印的导板将压克力面板固定好。灯的前面板是用我们之前拍摄的星空照片制作的。使用图像编辑软件绘制每个星星的轮廓，并将文件保存为dxf，然后在Fusion 360中作为模型导入。 步骤2：所需材料

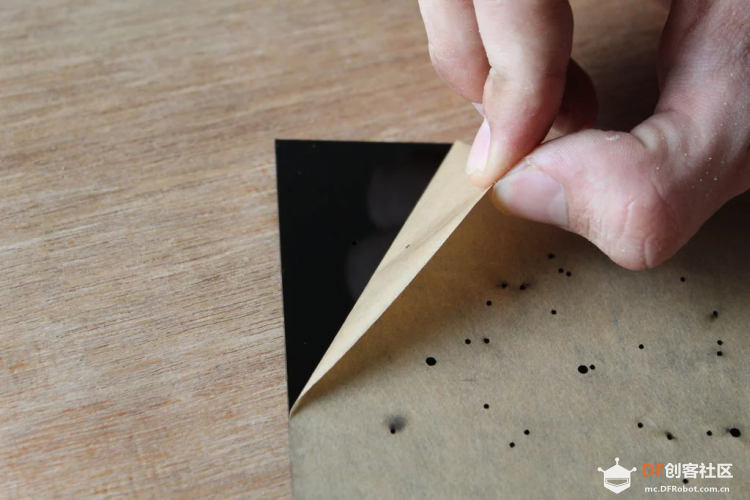

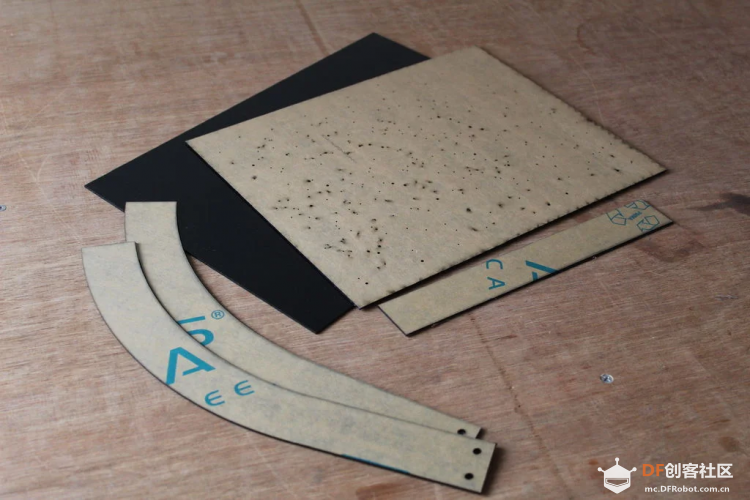

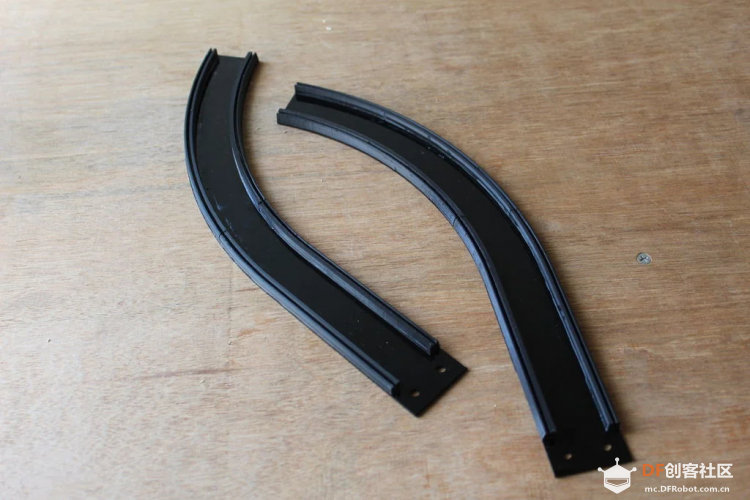

步骤3：3D打印和激光切割激光切割机和3D打印机用来制作星空心情灯的定制部分。激光切割文件和stl文件可在附件中下载。确保激光切割的亚克力板厚度为2mm，过厚无法安装到导板中，过薄则会松动。3D打印零件以40%的填充率打印3层。我们用的打印机不够大，不能将导板一次打印完，所以导板是分成两部分来打印。两个版本的stl文件都是可用的。如果手头有2mm厚的树脂材料，由于树脂本身有一定的弹性，所以可以直接用来做前后面板。如果用亚克力，就需要将亚克力加热使之弯曲到合适的曲率，效果也还不错。 激光切割零件：

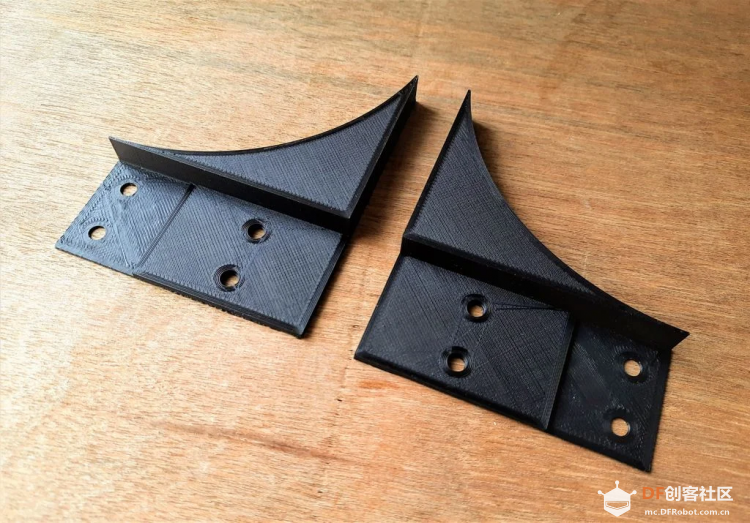

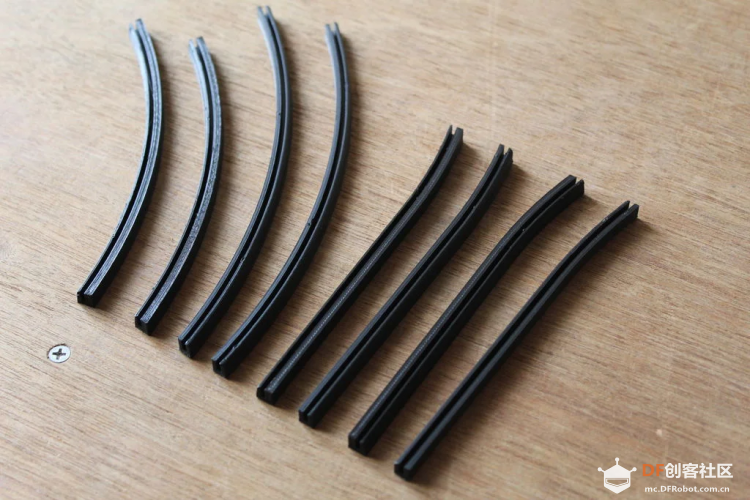

3D打印零件：

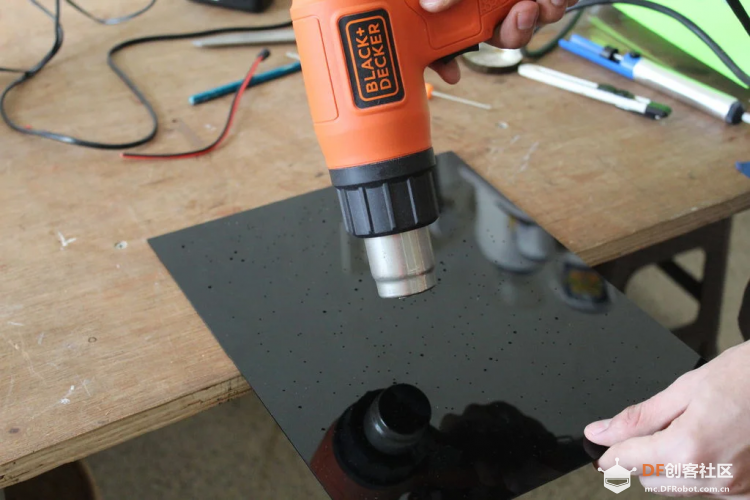

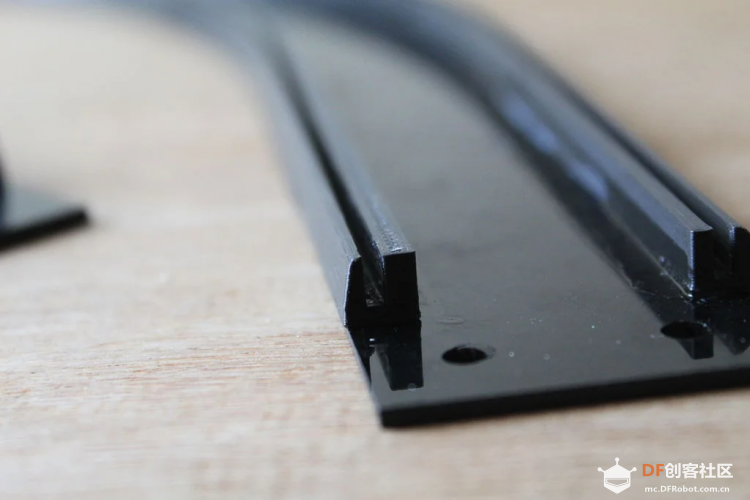

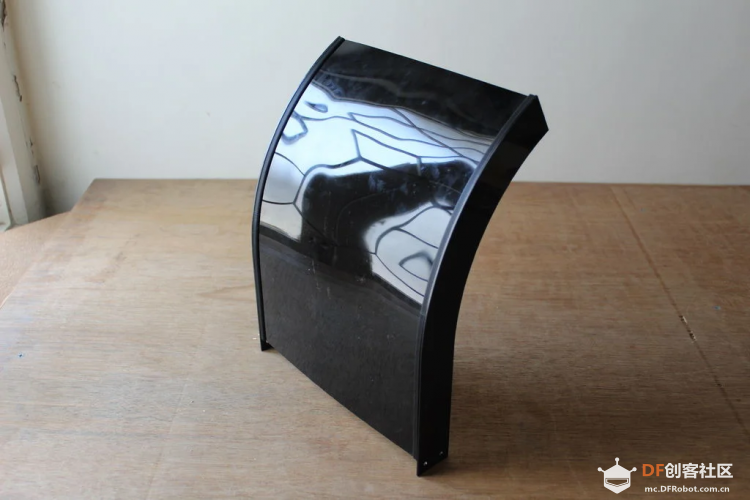

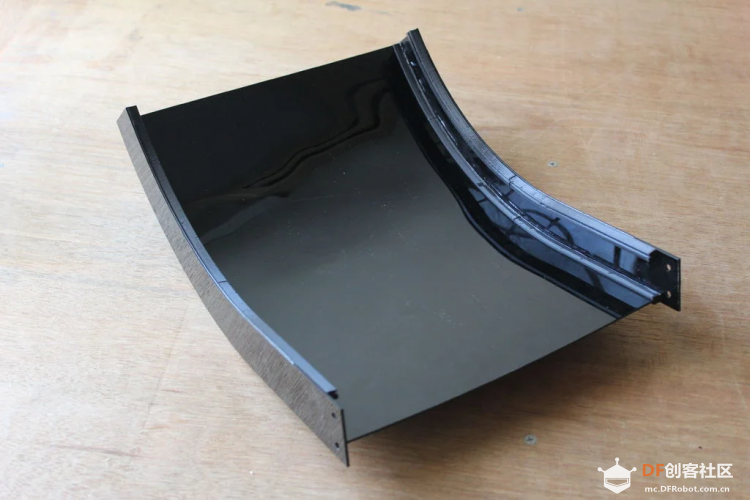

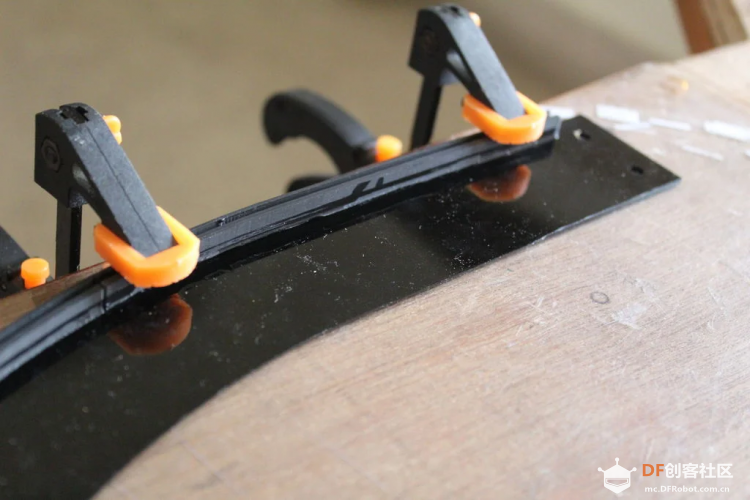

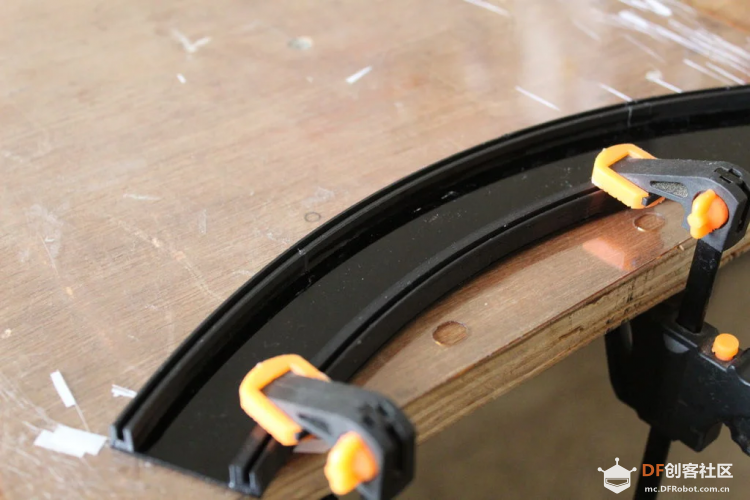

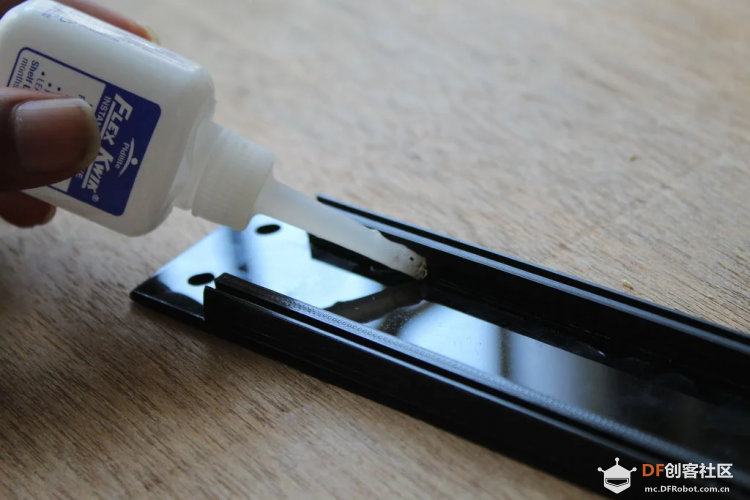

步骤4：拼装3D打印导板由于3D打印机打印的尺寸不够大，不能将导板整体打印，我们必须小心对齐导板，以使面板很好的契合。 需要使用强力胶来把导板粘在侧面板上。在导板上加几滴强力胶，将它们粘在面板上，确保边缘平齐。 接下来，使用一对夹具将零件固定在一起以形成牢固的接头。 对所有4个导板照此操作（如果将零件分开打印则为8个）。 步骤5：将前后面板加热弯曲亚克力是一种非常坚硬的材料，需要加热并让它慢慢弯曲才能获得合适的曲率。如果以前没有做过类似操作，这一步还挺棘手的。过度加热会使面板非常脆弱导致其变形。加热不足则其形状难以保持。可以先在一块亚克力板上来回轻轻移动热风枪来练习。 步骤6：焊接并粘贴LED灯带

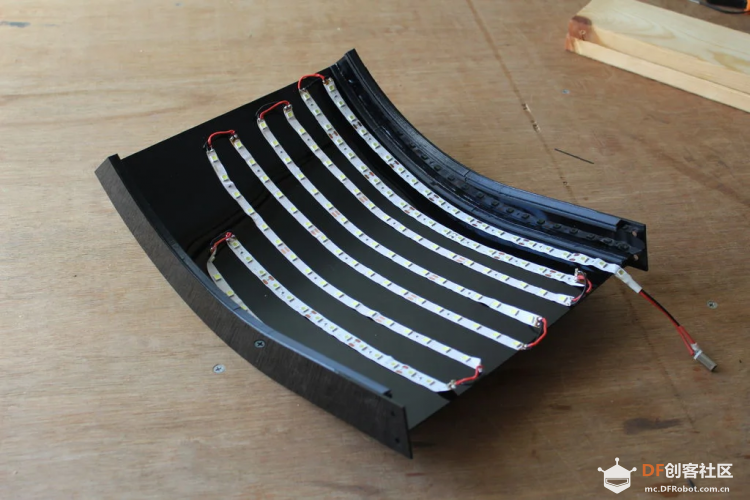

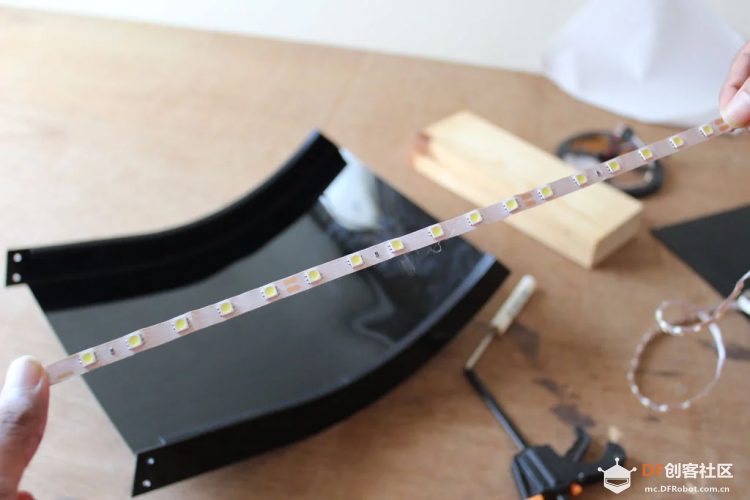

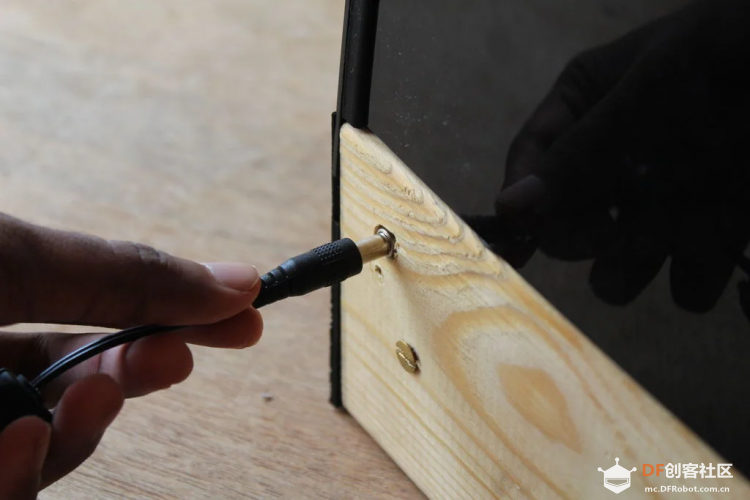

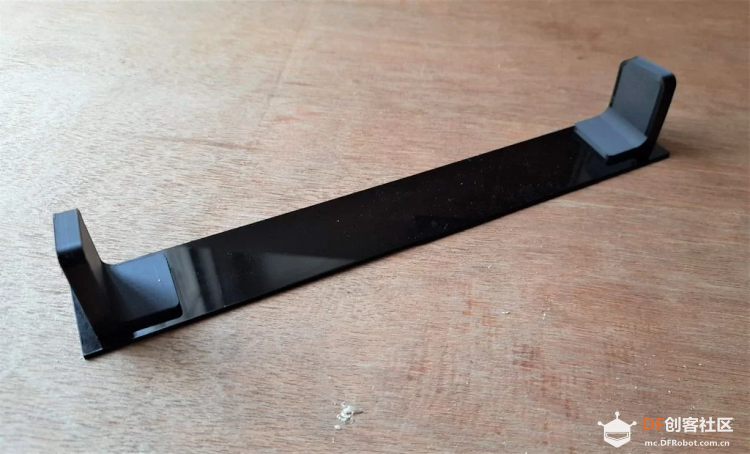

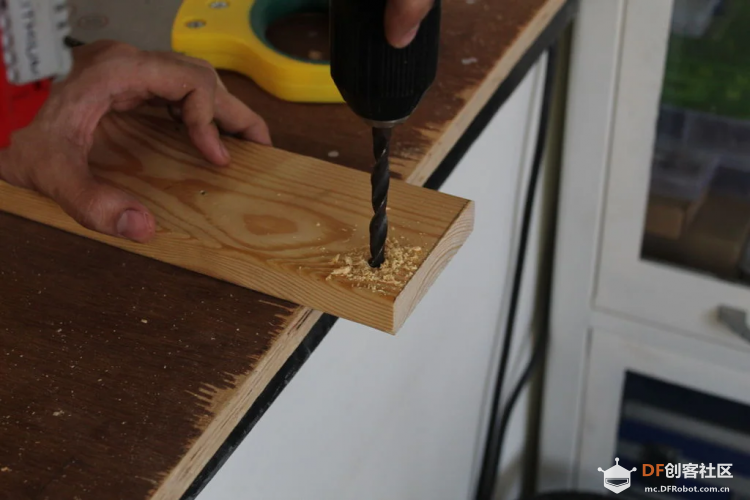

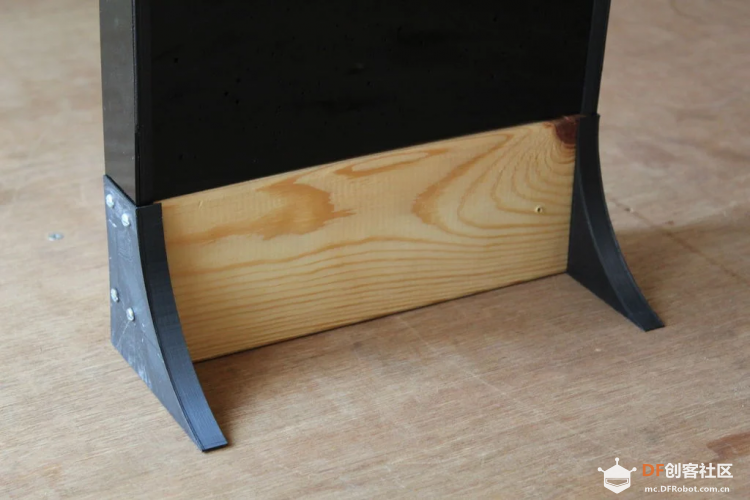

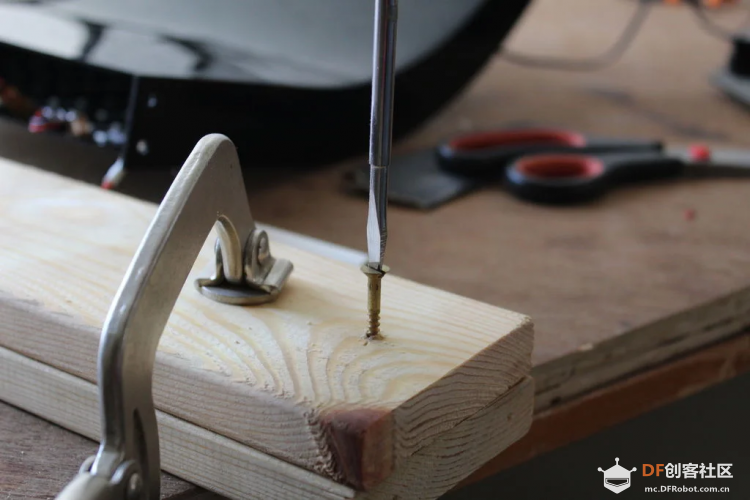

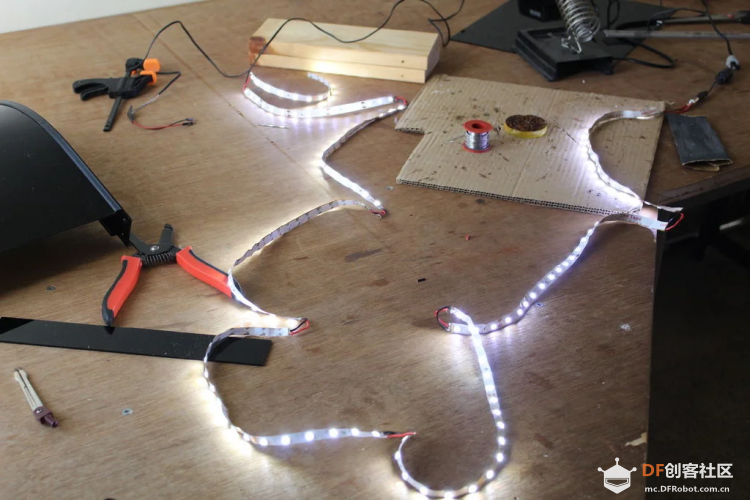

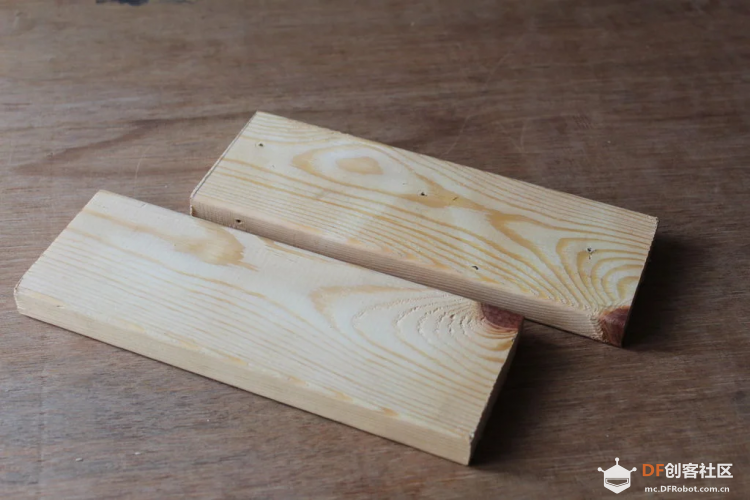

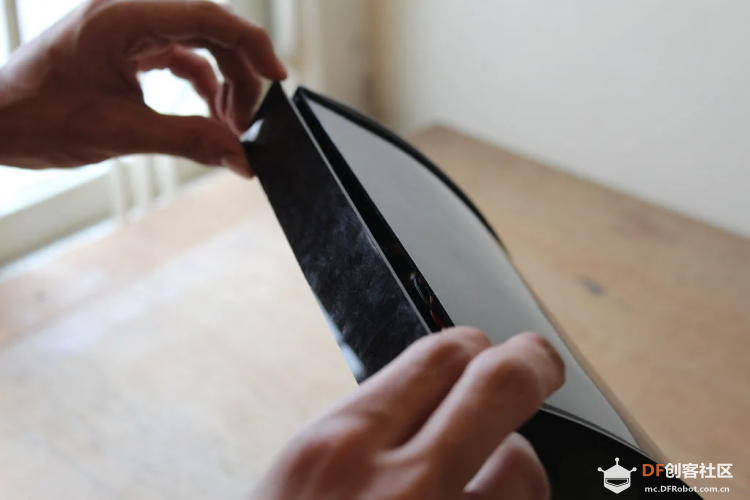

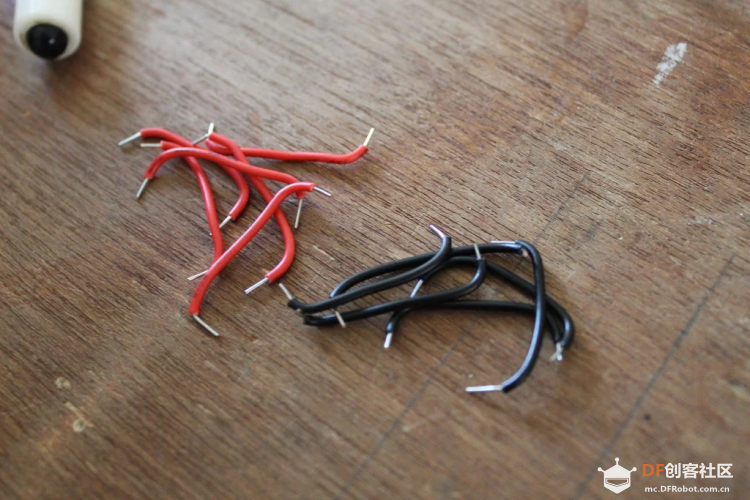

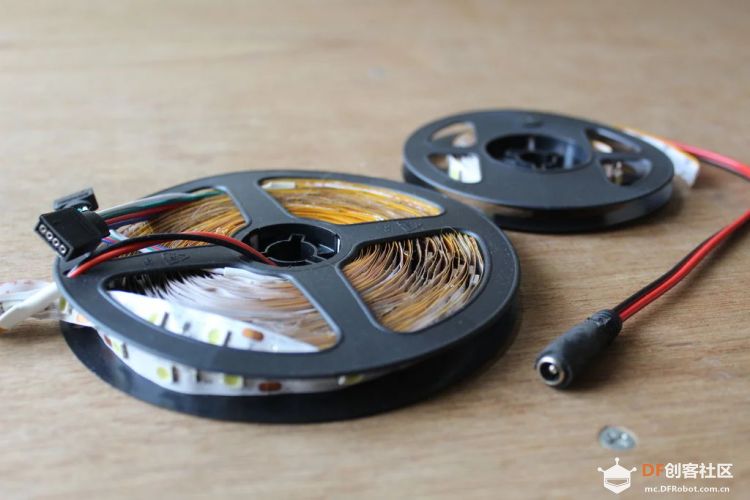

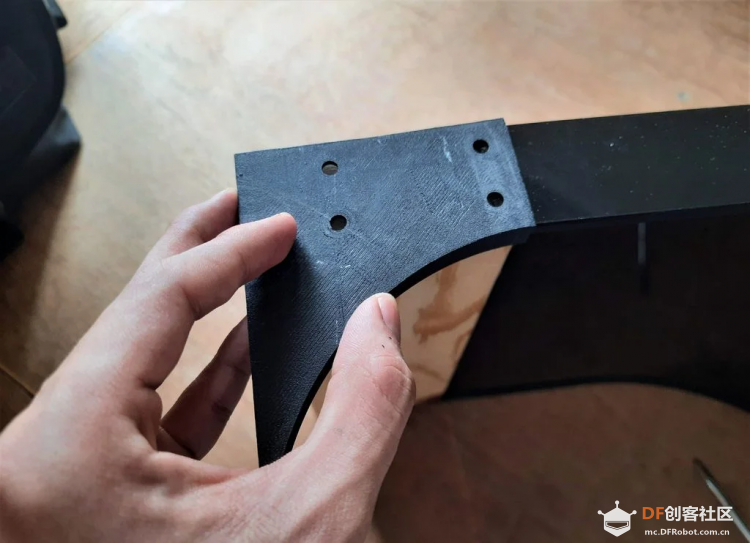

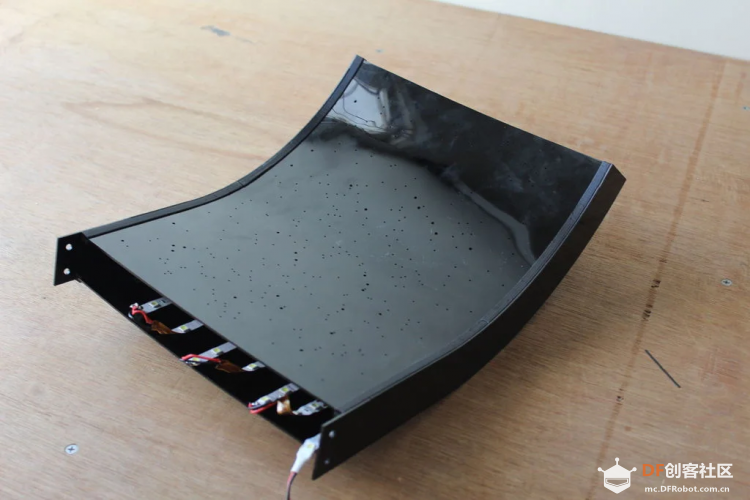

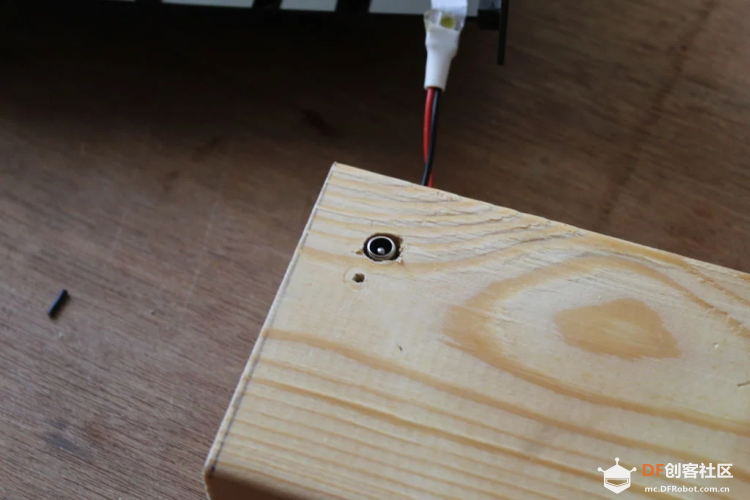

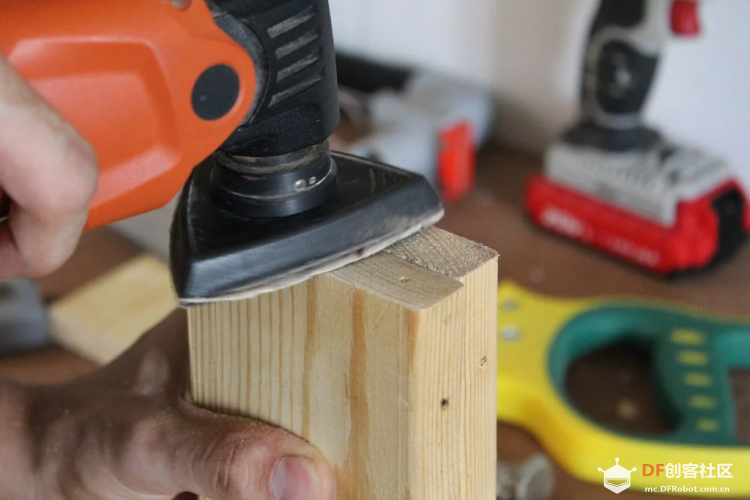

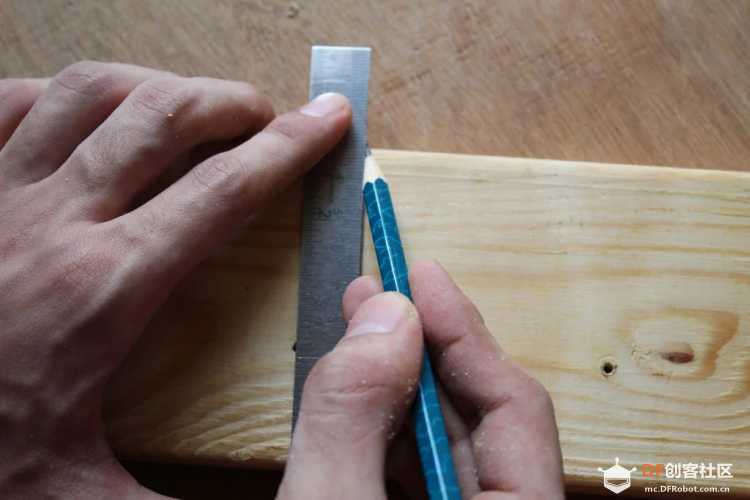

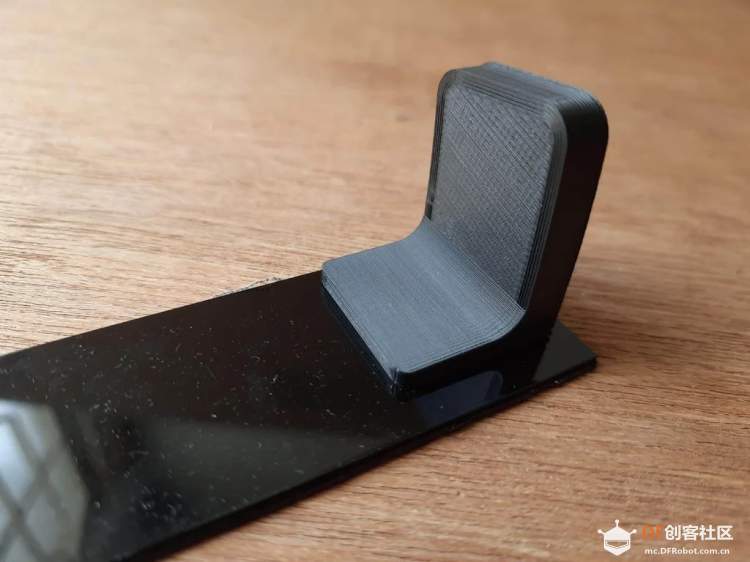

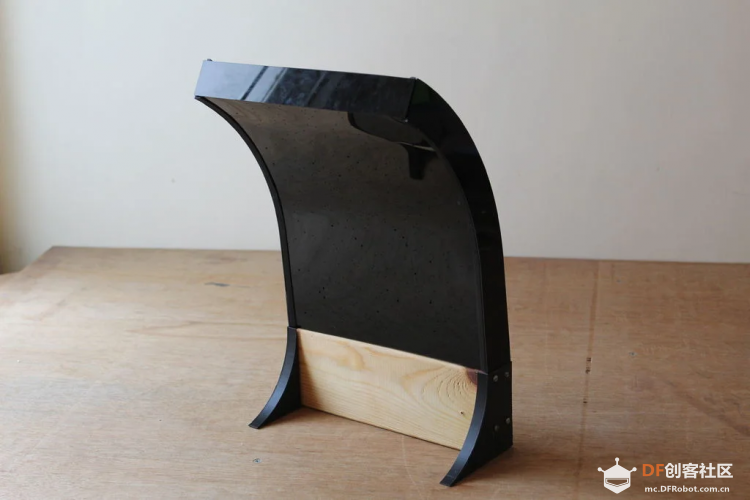

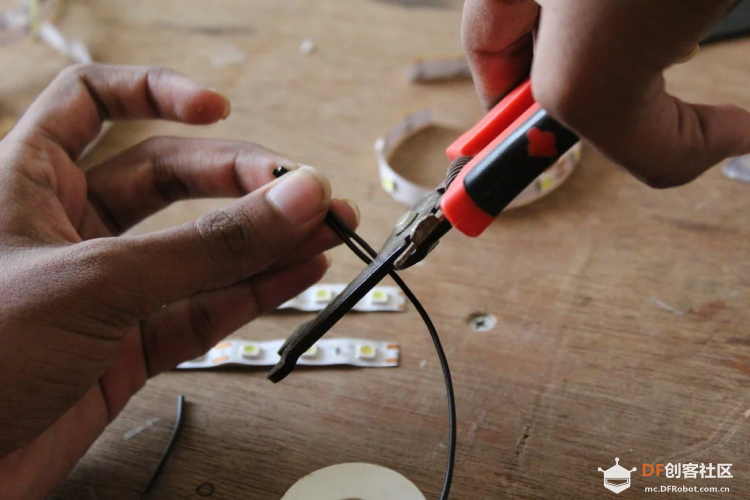

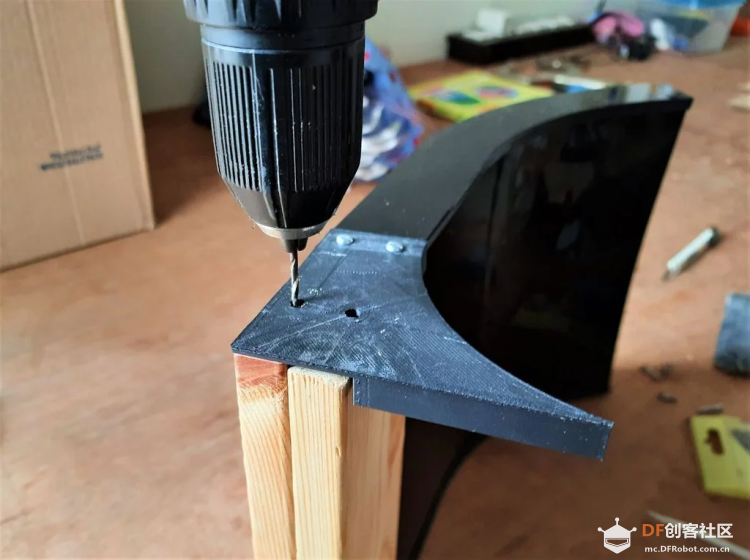

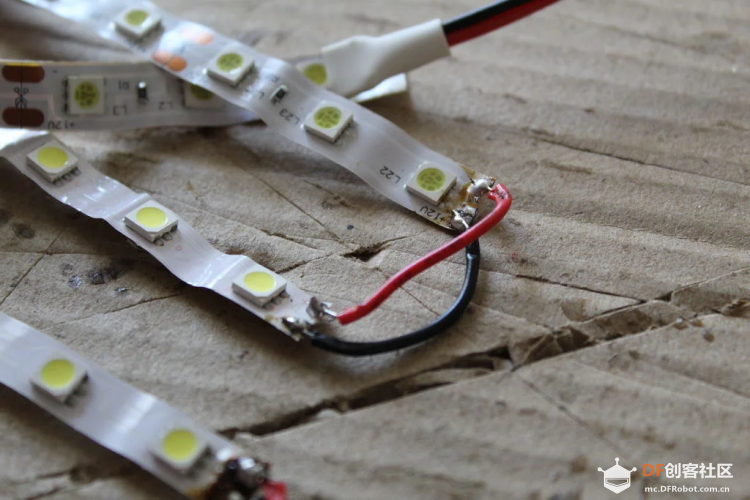

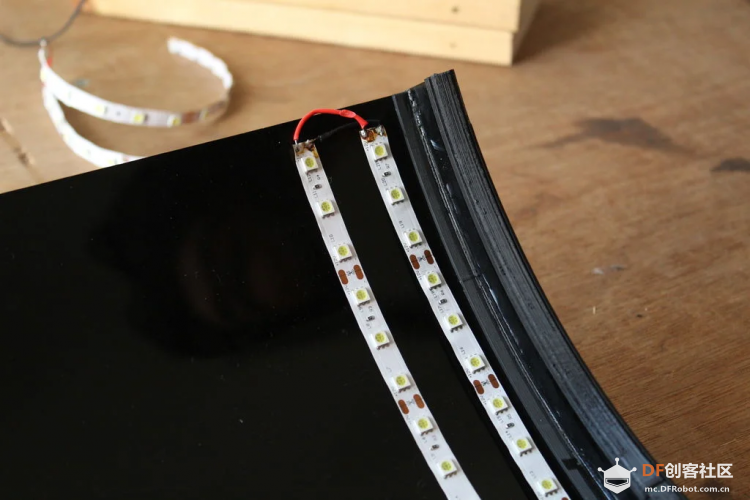

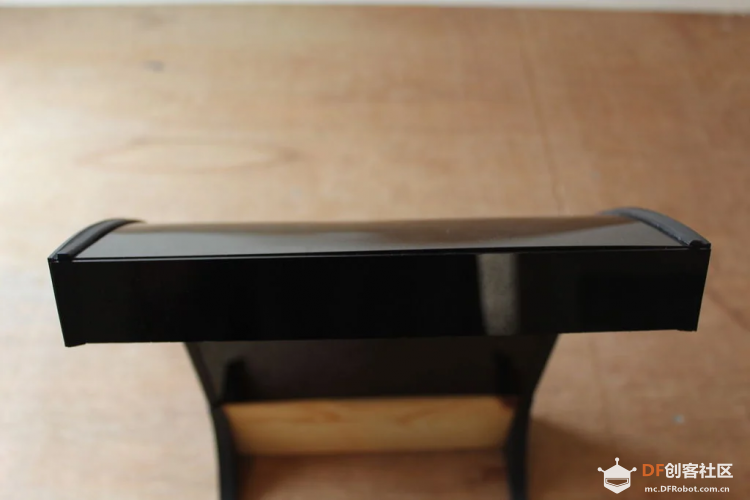

为了在亚克力板前面板上产生星星闪烁的效果，我们在灯的背板上粘贴了白色的LED灯带。 将灯带剪成20厘米长，一共8条，使用单芯电线将它们焊接在一起。其中一端焊接了一根约10厘米长的电线，将其连到直流电源。通过接入适当的电压(通常是12 V)来测试连接，确保所有的LED灯都亮起来。 注意: 连接LED灯带时务必要注意其极性。如果接反，劣质的灯带可能会烧断。 步骤7：准备木质底座星空灯的底座由1"x4"松木板制成。在木板上划出2x25cm的标记，用锯子将其锯开。 接下来将两块25cm的木块放在一起，将边缘打磨平整。在其中一个木块上钻一个8mm的孔。孔的位置不重要，孔是用来固定直流电流的插孔为灯供电。 步骤8：将灯身安装到底座在将灯的外框安装到木制底座之前，先将直流电源线穿过底座上的孔。 支脚顶部的两个孔需要与底座侧面上的孔对齐。在底座侧面标记四个孔的位置。 第9步：可移动顶板顶部面板两端固定两个3D打印部件，使其可以在内部导板之间滑动。 通过这种方式，可以随时移开顶部面板进行内部维护。 简单地在顶部面板两端粘贴打印部件，将面板滑动到导板上。 至此星空心情灯全部完工，可以展示啦！ 第10步：欣赏广袤星空星空灯的效果要好于预期。只需连接12伏电源，灯带就可以点亮了。 将灯放在床头柜或架子上时，灯幽幽的照亮四周的环境，而弧形面板增加了视野的景深。总体而言，对比强烈的黑色背景让它看起来相当逼真，就像繁星点点的夜空。 希望你喜欢这个创意并从中汲取灵感来创作自己的作品。如果你喜欢这个项目，请在 “太空竞赛” 中投票来支持它。 创作快乐！
|
-
-
stls+and+lasercutting+files.rar
243.03 KB, 下载次数: 5783
激光切割和3D打印文件
