微型气象站
2020-07-245949
AI 快速预览详细
该项目通过掌控板和SHT31-F温湿度传感器搭建了一个微型环境气象站。硬件包括掌控板、掌控扩展板和SHT31-F温湿度传感器。通过WIFI网络将数据发送到EasyIOT服务器，实现实时监测和数据记录。最终效果是可以在电脑和微信上查看过去24小时的温度变化曲线图。难度适中，适合初学者和教育场景使用。

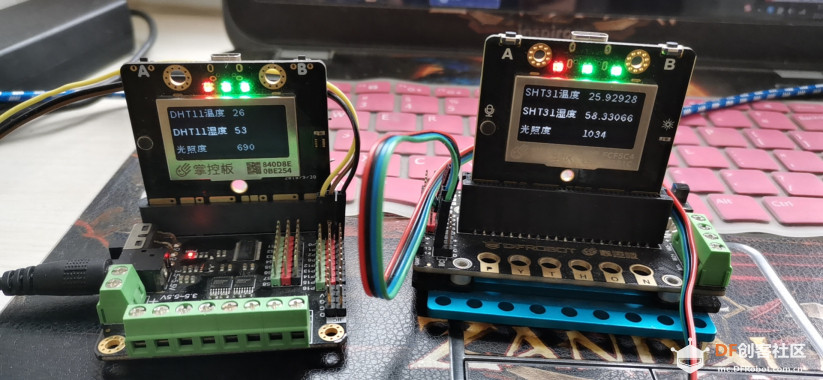

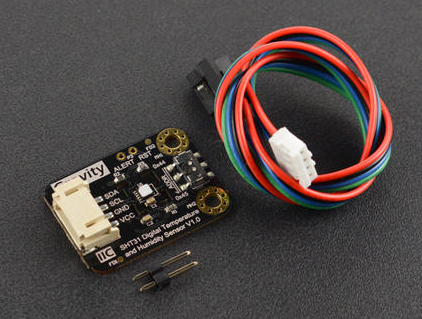

拿到DF的SHT31测试样品好久了，由于一直在外面出差，手里没有趁手的器材，只是简单写了一个开箱测试，没有好好做对比测试研究。昨天终于拿起来，完成了SHT31和DHT11的对比测试。做一个简单的微型环境气象站，并且通过物联网记录数据变化，并在掌控板上显示实时数值。 项目主要内容 通过传感器获取环境的温湿度，通过WIFI网络发送到EasyIOT服务器，电脑和微信上用曲线图展示过去24小时的温度变化。 所需材料清单 1x 掌控板 2x 掌控扩展板 3x SHT31-F温湿度传感器 硬件介绍及连接  SHT31-F温湿度传感器 SHT31-F数字温湿度传感器采用业内知名的瑞士Sensirion公司推出的新一代SHT31-F温湿度传感器芯片。得益于Sensirion的CMOSens®技术，高集成度电容式测湿元件和能隙式测温元件，SHT31-F能够提供极高的可靠性和出色的长期稳定性，具有功耗低、反应快、抗干扰能力强等优点。IIC通讯，兼容3.3V/5V，可以非常容易的集成到智能楼宇、天气站、仓库存储、养殖、孵化等应用场景中。 SHT31-F在SHT3x系列中属于标准版，相比上一代精度更高。传感器在0%RH~100%RH（25℃时）误差仅为±2%RH，传感器在0℃-90℃（典型值）误差仅为±0.2℃。 这款芯片上面还有一层IP67的PTFE膜，可防止传感器开孔接触灰尘，因此允许传感器在恶劣环境条件下使用，如密切接触灰尘可能对传感器的精准性具有影响的地方。由于最小封装和膜的高水气渗透性，相对湿度和温度信号的响应时间与没加膜的传感器所实现的相同。虽然，保护膜可完美防止灰尘的进入，但在一般情况下它不能防止挥发性化学物质的污染。 特性
应用场景
技术规格

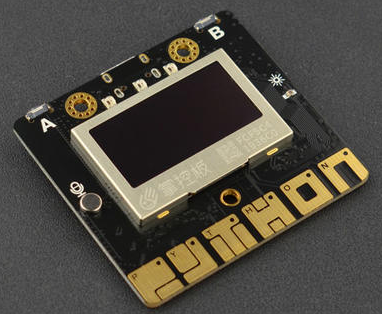

 掌控板由创客教育专家委员会推出，是教学用开源硬件主控板，可进行物联网及python编程学习目前“掌控”可以实现STEAM教学、物联网、智能控制类作品、DIY创意作品等多方面的应用。包含如下： 1、教学应用：
2、物联网应用：
3、智能控制类作品应用：
4、DIY创意作品应用：

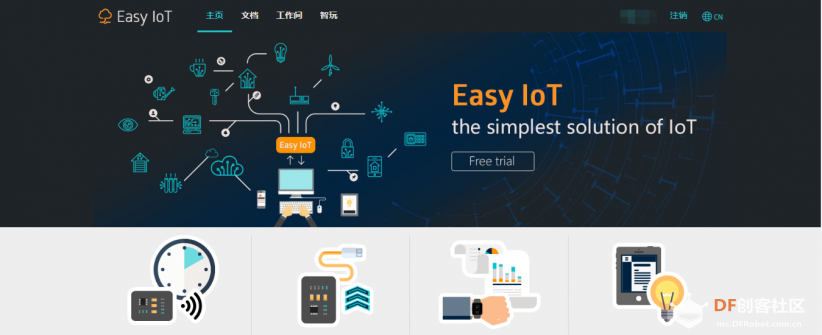

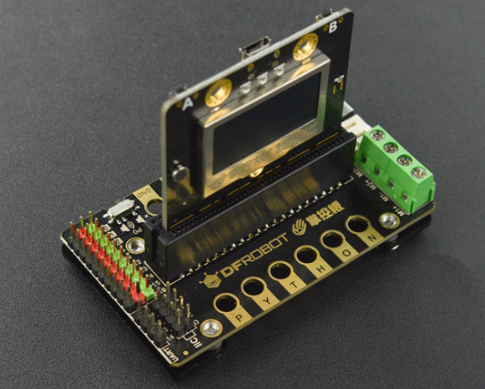

 把掌控板插在IO扩展板上，然后把SHT31-F温湿度传感器接在IIC接口，注意线序。 程序编写 上图中，WIFI热点和密码填写自己的。MQTT配置我用到了DF的EasyIOT。里面所有的参数需要根据自己注册后的参数进行填写，直接照抄我的参数是不行的哦，哈哈 具体步骤我下面单独讲一下。 Easy IOT的配置  Easy IOT是DF团队开发的一个简单易用的物联网平台，网址https://iot.dfrobot.com.cn 该平台具有以下特点：

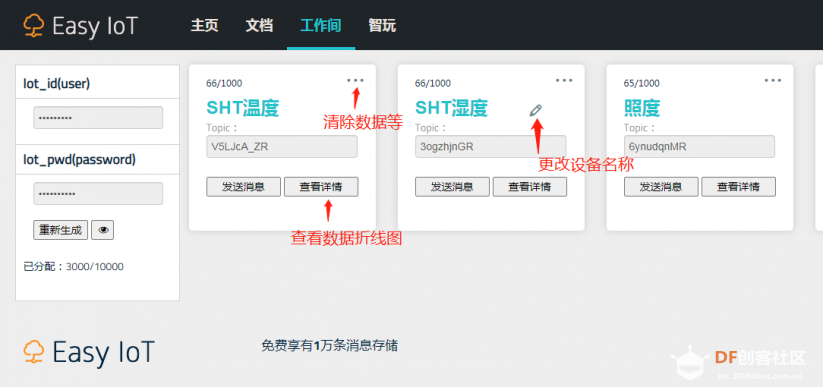

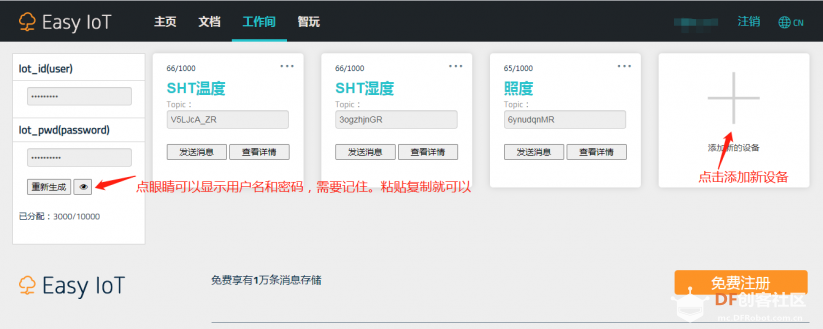

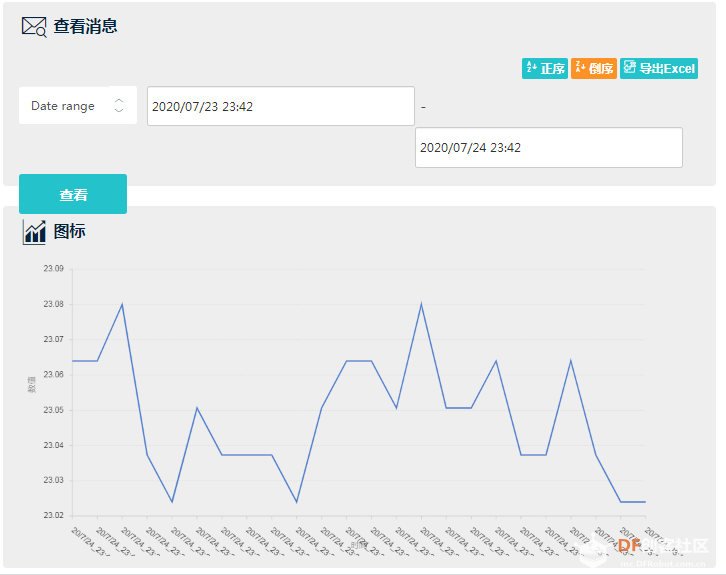

创建项目步骤如下： 1、创建项目设备：设备一 登录IoT网站，注册账号。 2、进入工作间。新建一个设备，默认名字“设备一”。（ 一个账号，默认一共有10000条信息的储存容量。这些容量共所有设备共享。）例如，图中设备上方显示“0/1000”，那么此设备最大可储存1000条信息，已使用0条信息的储存空间。如果此设备收发的信息超过1000条，新信息将不再存入。 每个设备默认每隔1s储存一次消息。 观察到设备唯一识别码Topic以及左侧的用户信息，点击眼睛图标可以将隐藏的Iot_id和Iot_pwd显示出来。 为了稍后编程需要，记下相关账号： iot_id: iot_pwd: topic0: topic1: topic2: 3、上传程序 4、查看结果    展示结果 配置完成，上传程序，就能通过PC端和或者微信小程序查看上传的值。数据还能通过正序或者倒序查看，还能生成EXCEL表格保存。这里需要注意，数据量保存的量是有限的。我测试的 时候设置的是1秒，数据正常后，可以根据自己的实际情况调整时间。我的程序里是采集温度、湿度、照度三个值，故添加了三个设备。时间设置为半小时采集一次数据，这样可以延长存储量。大家可以根据自己的情况实际调整，灵活运用。  下图为PC端的数据界面  下图为微信小程序的显示界面  |
这款扩展板本来是为MICROBIT设计的，反插后可以用掌控板，但只有4组电机驱动，还有一组是输入电源。
