会飞的鲨鱼？记遥控氦气球的诞生

制作一个遥控氦气球

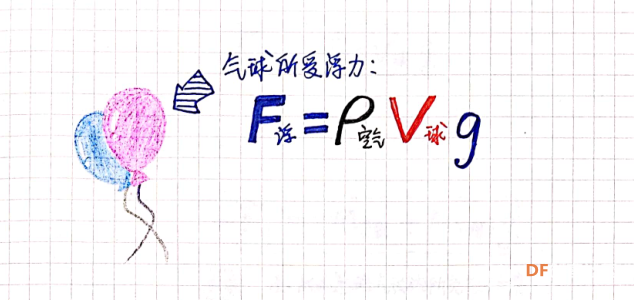

在气球中充满氦气，由于氦气密度小于空气平均密度，气球排开了一定体积的空气，受到升力大于其自身重力，气球就可以向上飞了。

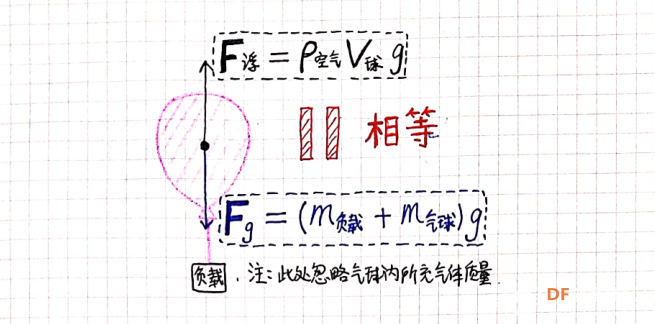

当我们给气球加上适当的负载之后，此时升力等于重力，那么气球就可以悬浮在空中了，如果我们再给气球安装上推进电机，并且仍然保证气球所获得升力等于重力，气球就可以在空中受控制的航行了。

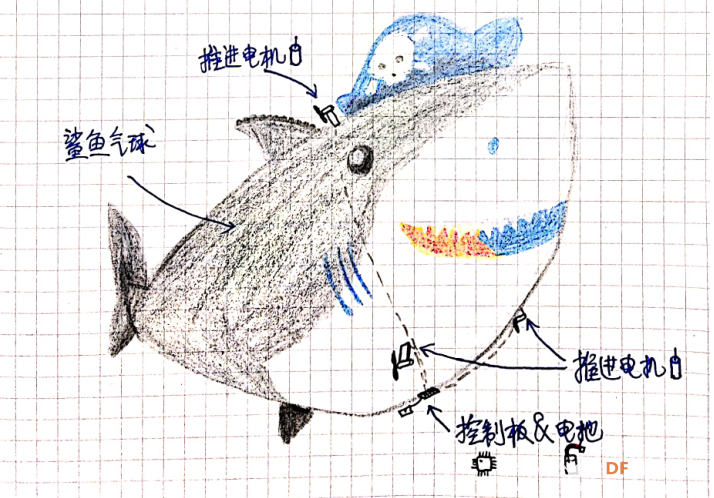

这次我们就来开发一个可以飞的气球，我称之为“飞行气球"，下面是飞行气球的结构：

其中需要几大比较重要的部件：

• 控制板（飞行控制板，负责接受信号以及驱动推进器）
• 推进器（推进电机，带动螺旋桨叶推动气球航行）
• 载具（气球，负载提供给升力）

控制板

制作一个好的控制板是非常重要的，其负责接受控制信号并且控制各个推进器的动力输出（转速）。所以使用一款兼具无线功能的MCU是最优选择，那么蓝牙SOC就当之无愧的入选了，蓝牙可以方便的和手机进行链接，并且功耗也较低。

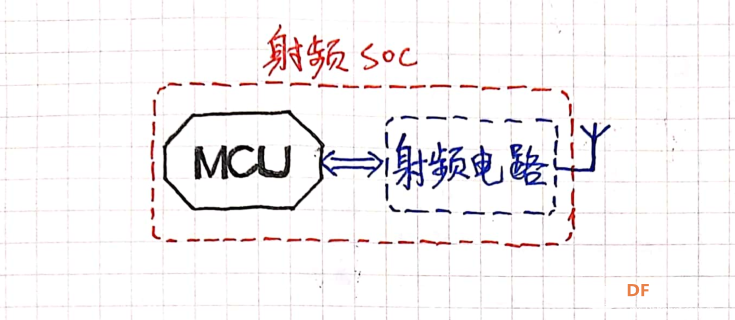

SOC全称为System on chip,也就是片上系统的意思。对于一块蓝牙SOC来说，就是将蓝牙射频电路，单片机（MCU）功能集成到了一个芯片上。使用它不仅可以降低成本，并且芯片所占面积大大减少。生产蓝牙SOC的厂家有很多，这次用的是比较流行的Nordic公司的NRF52832。

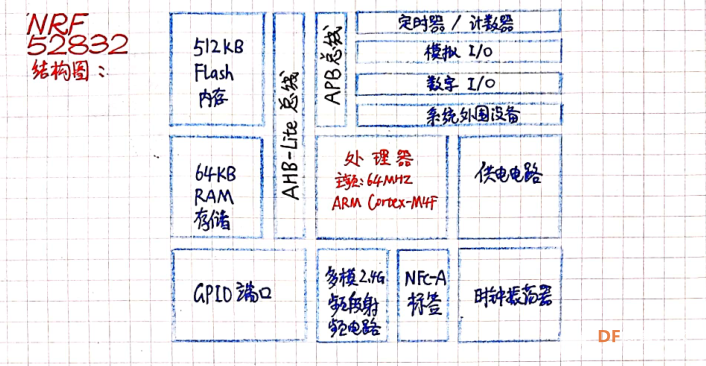

由上图可见，在NRF52832中集成了一个性能较好的Cortex M4F内核，主频为64MHZ，这对于我们的应用无疑是给出了很大的拓展空间，带有FPU（float process unit）浮点运算单元使得进行浮点运算更加快速。
确定好了SOC之后，控制板还需要驱动我们的推进电机工作，那么我们就需要设计一个电机驱动电路了。由于气球的载重量有限，需要在各个环节都要减少重量，过于复杂的电路一概不予考虑，只需要最最简单的就可以了。

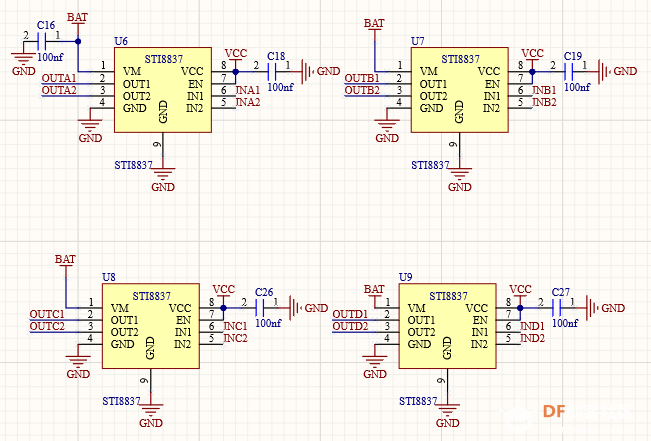

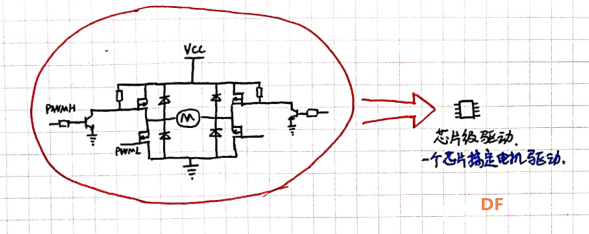

电机驱动芯片占地面积小，使用起来简单，驱动以及保护功能齐全，并且稳定性十分有保障。所以我选择了一款超级迷你的电机驱动芯片DRV8837，并且绘制好了电路的原理图

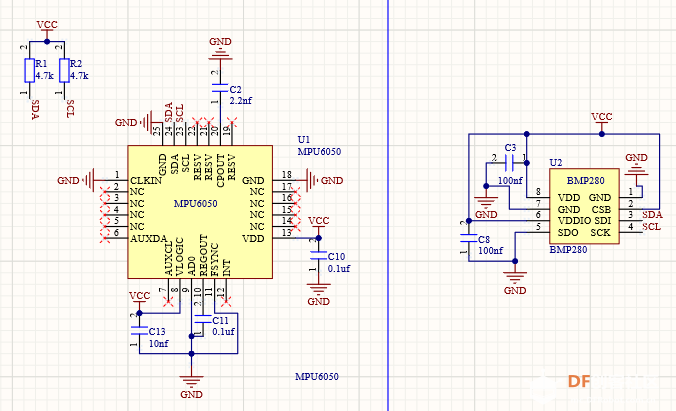

除了电机驱动芯片以及SOC芯片的电路之外，我还给板子上添加了一个姿态传感器MPU6050以及一个气压传感器BM280，用来获取姿态以及高度数据。

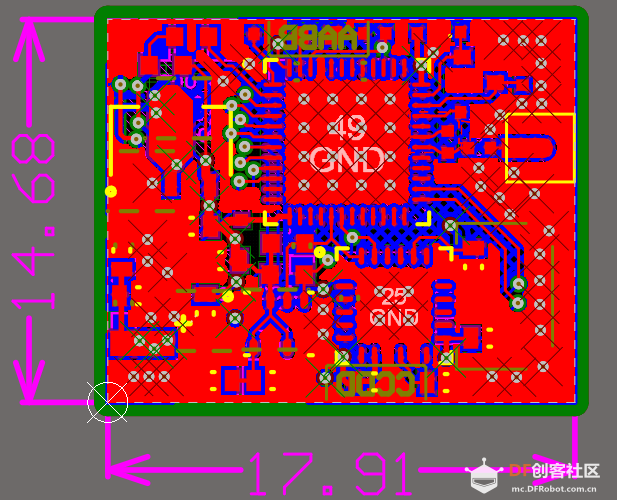

接下来将原理图文件转换成PCB文件并且进行简单的布局，布线等等操作。完成之后的样子可以初步的看出板子的样子。

这一次制作的板子为4层板，因为板子面积过于狭小，所以两层板布线困难巨大，故给板子添加了两个电源层，所有信号线则从板子表面通过。

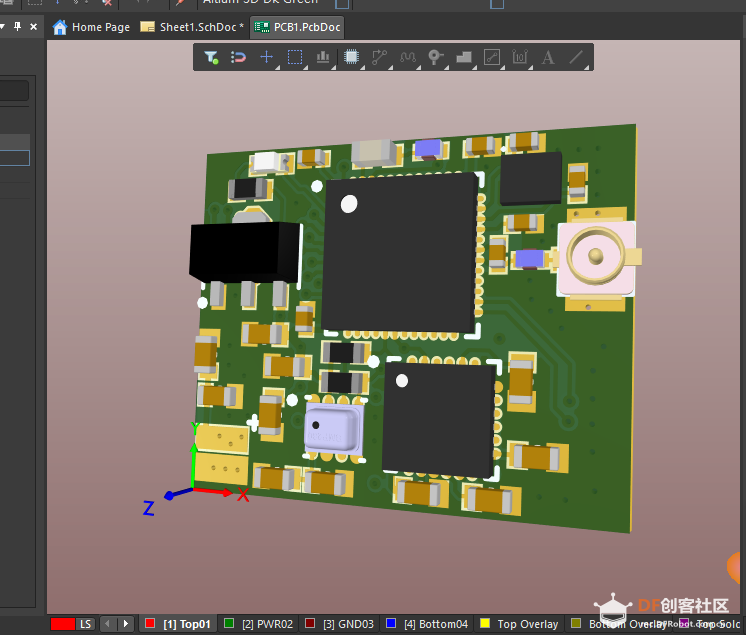

切换成3D模式下，观察板子表面布局看看是否有问题

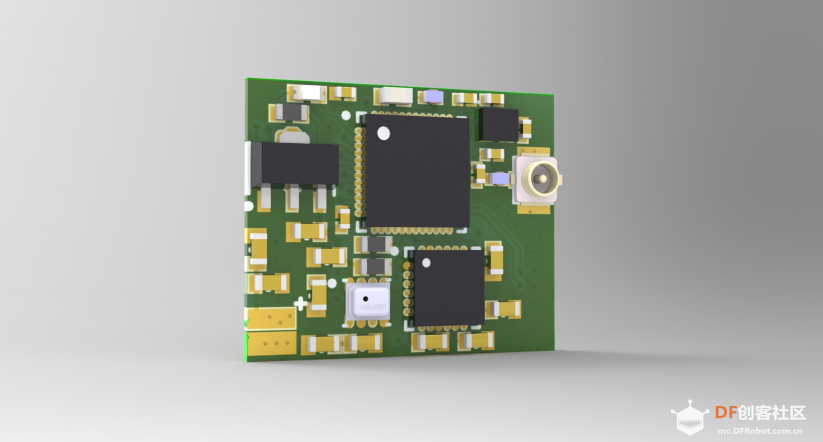

将板子的模型文件导出，导入到渲染软件中得到板子大概的效果图

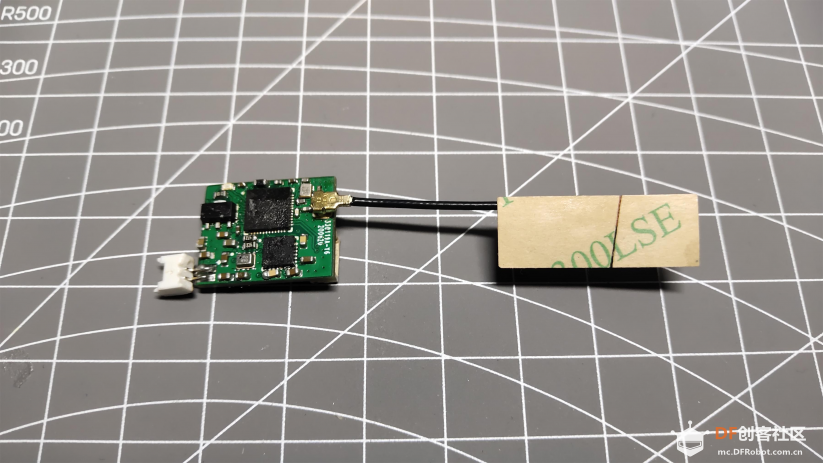

板子拿到手之后，对于这种元件比较小、密度比较大的板子，按照常规来说应该开钢网才比较好焊接。而我这次图便宜没有开钢网，在焊接上栽了不少跟头，不是虚焊就是引脚连锡，反正出现各种问题。最后费了好大劲才焊接成功，这次长记性了，下回一定开钢网。

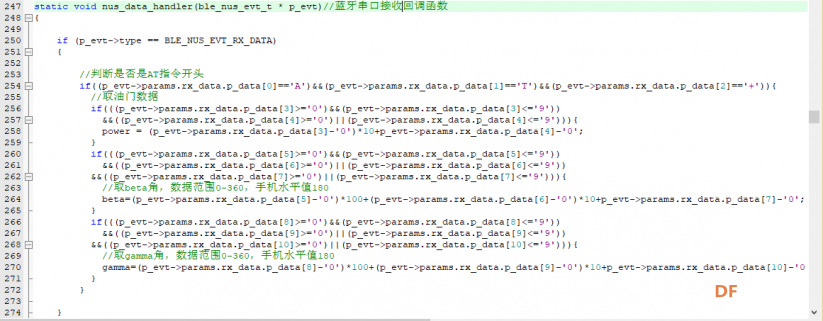

控制板到这里就算制作好了，给它编程之后就可以使用了。我在Nordic给的SDK（software development kit）软件开发包中修改了一下蓝牙串口的例程，在蓝牙串口接受服务的回调函数中，处理来自手机的数据包并且保存下来，方便后面控制电机使用。

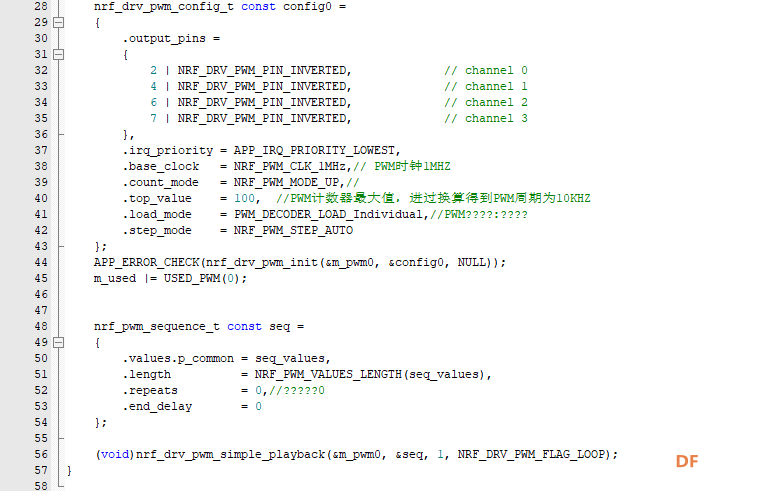

电机转速采用PWM（Pulse width modulation）控制，所以我需要初始化一下NRF52832的pwm外设。

到这里我们就把代码写好了，控制板可以正常使用了，接下来我们看推进器的选择

推进器

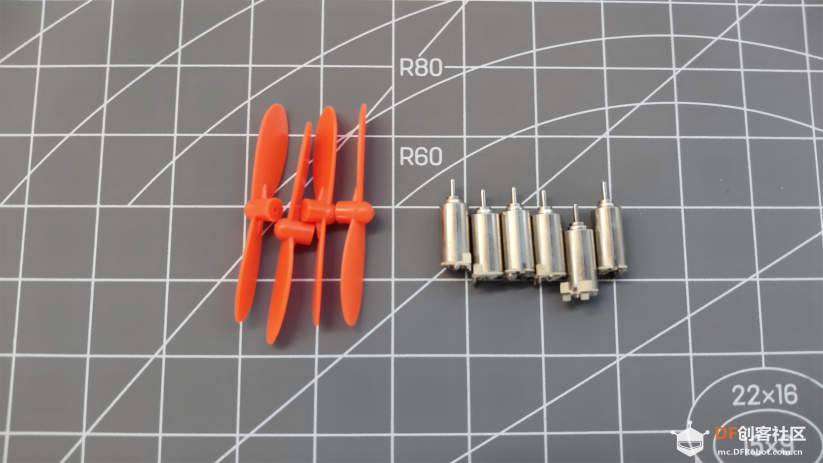

推进器主要起着控制气球的姿态、以及前进后退的角色。在气球上使用的推进电机肯定不宜太重，那么空心杯电机肯定是不二之选，轻便的重量使得他可以很好的挂载在气球上。买来的电机以及螺旋桨。

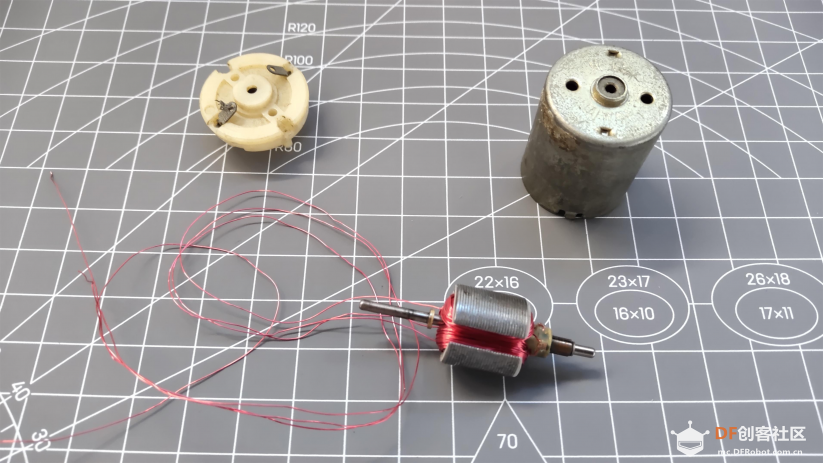

拆了一个电机，用里面的铜丝来制作导线，铜丝不要太粗否则影响重量

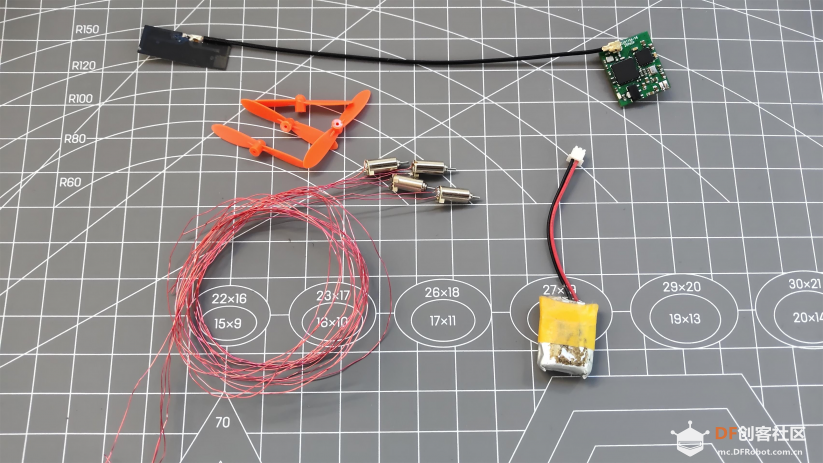

所有的电子设备此时全部就准备好了，为了重量考虑，电池尽量使用最小的，这里使用的是一块100mah 3.7V锂电池，重量约3g

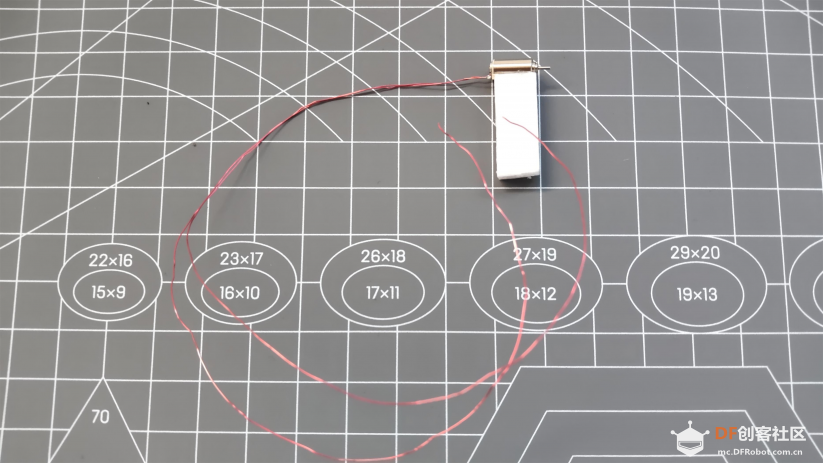

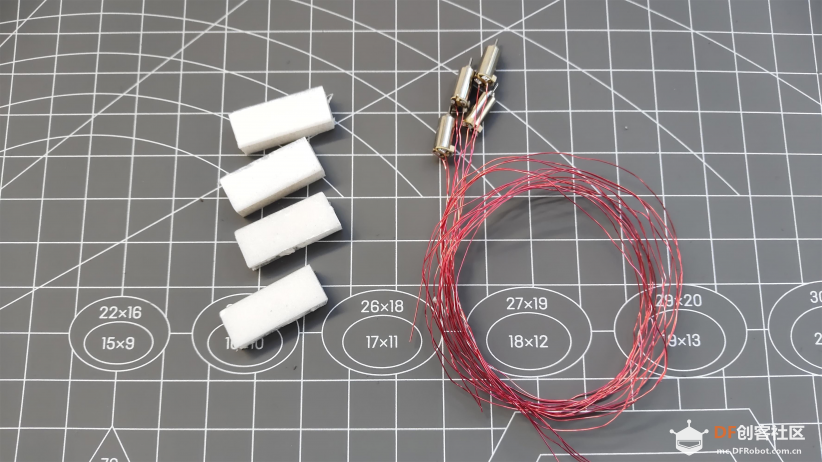

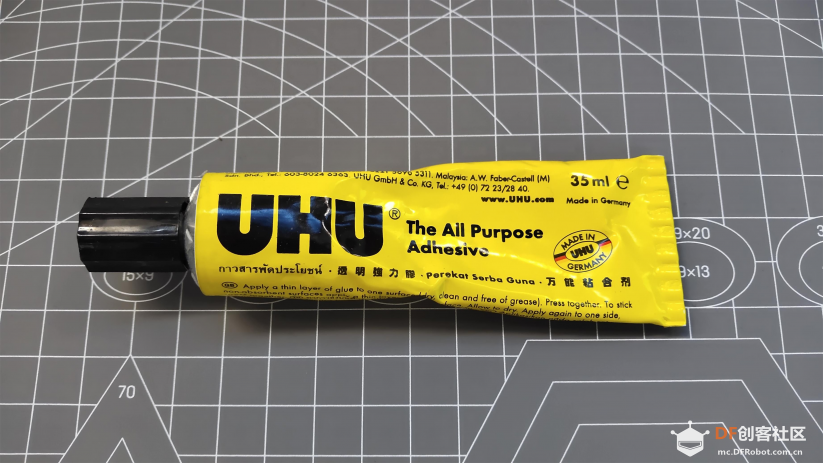

为了安装这四个电机，切割了一些泡沫塑料板，用来做支架，并且使用UHU模型胶粘接到电机上

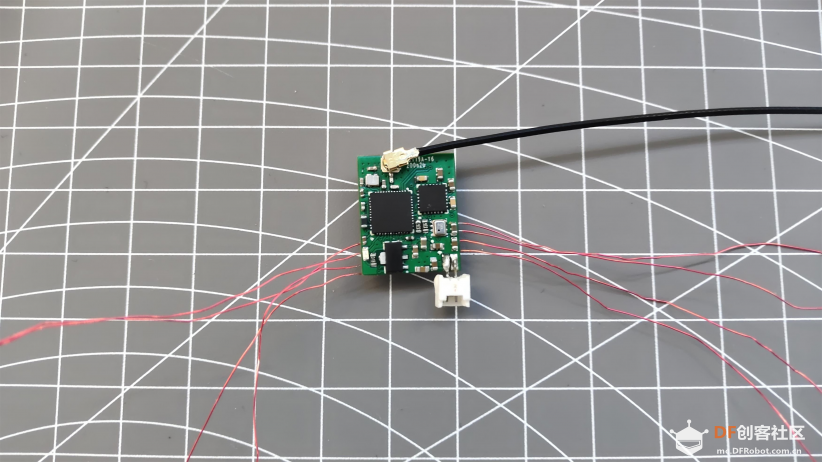

将电机的另外一头焊接到刚刚做好的控制板上，这样控制板就可以控制电机的运转了

载具

关于载具我使用的是铝箔气球，因为铝箔气球有着很好看的外观以及各种造型，我在网上购买了一只形状是鲨鱼的气球。内充的气体一般是选择氦气，氦气属于惰性气体，安全性较高，氦气在花店可以加注，如果找不到花店的话也可以上网购买。

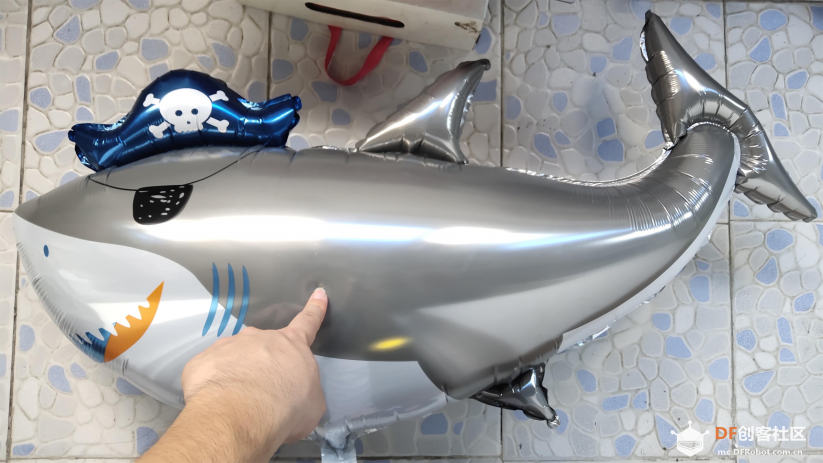

充好气的鲨鱼气球，由于很容易就飘到天花板上，只能用手按住拍照

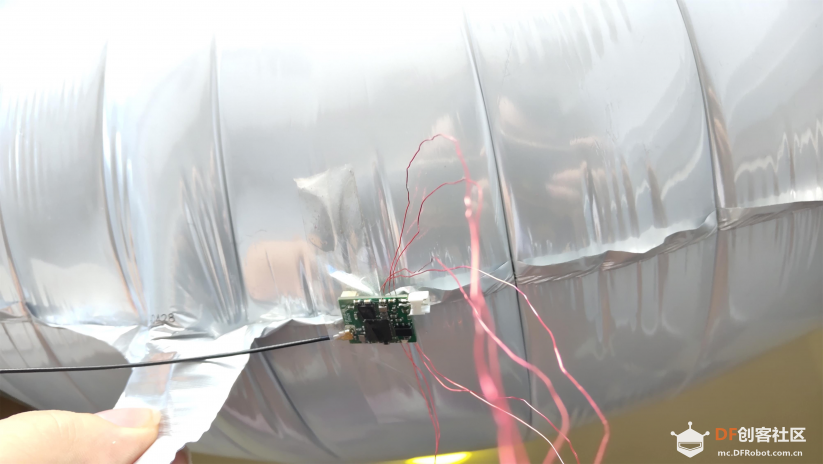

将控制板使用透明胶带粘接到鲨鱼底部

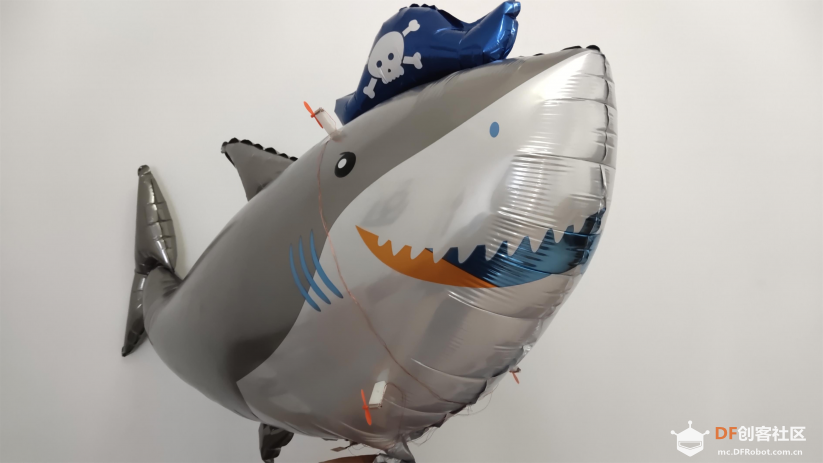

接着依次使用UHU模型胶水粘贴四个电机至鲨鱼气球上，完成后的样子，四个电机就可以完成鲨鱼气球的前进，左右转弯，上浮下沉等等动作

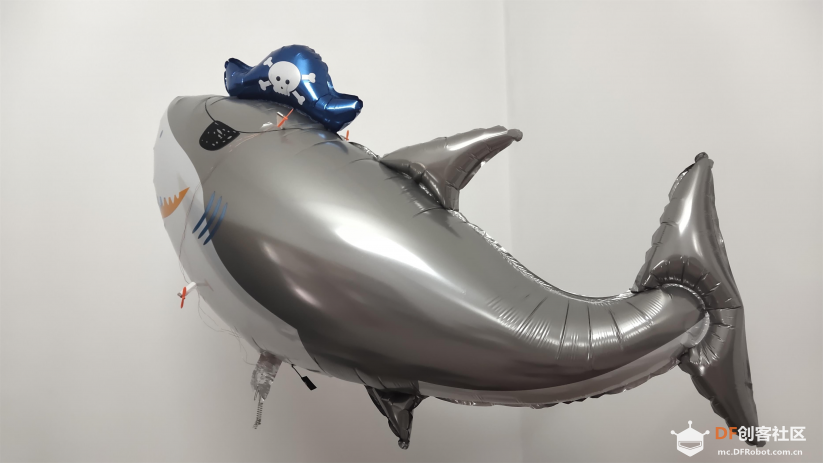

从背后看看鲨鱼气球的样子

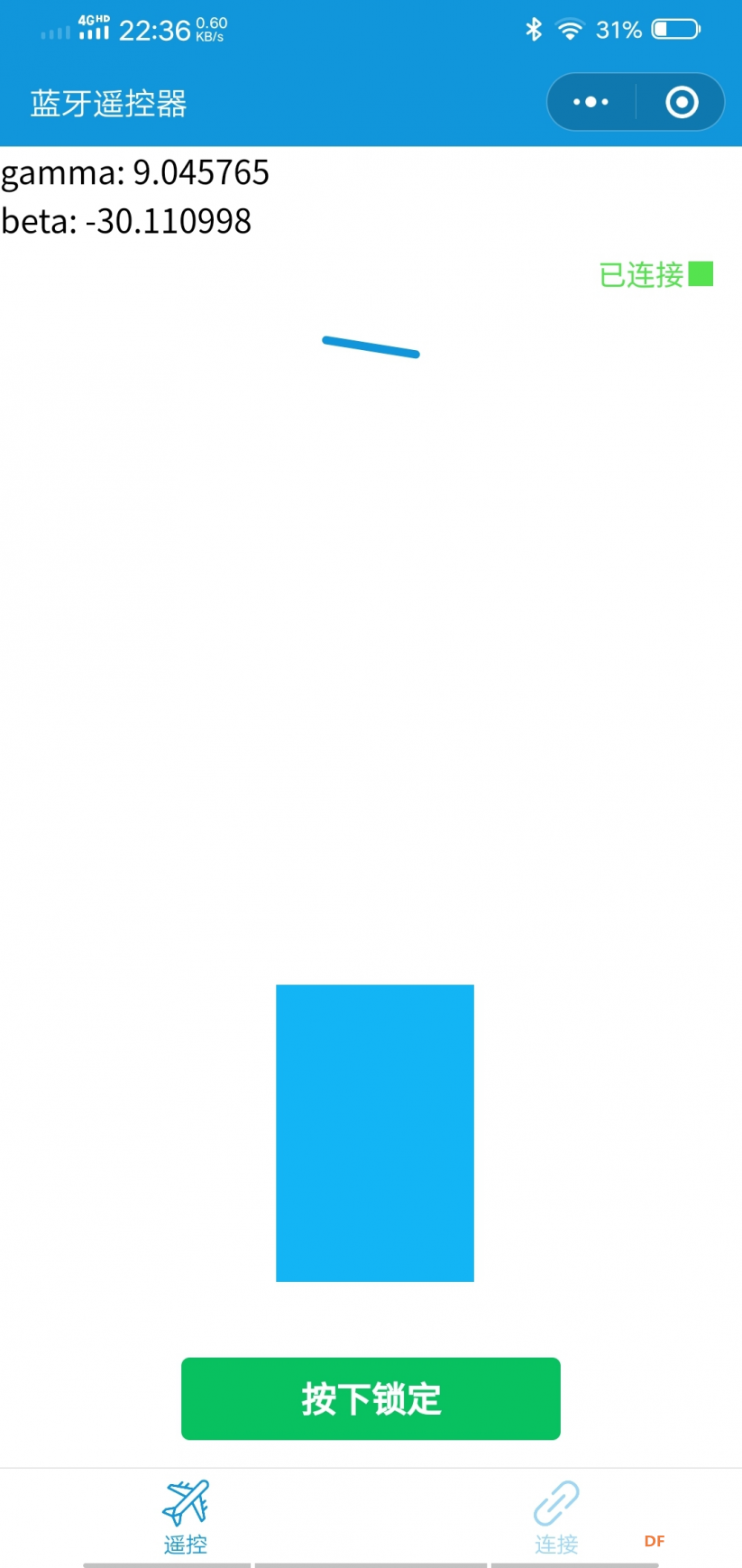

我顺便开发了一个微信小程序用来遥控气球，如图所示，油门使用中间的滑块控制，而左右转弯以及上浮下沉则是通过手机的重力感应。最上方处则是水平姿态线，用于指示手机此时的姿态。

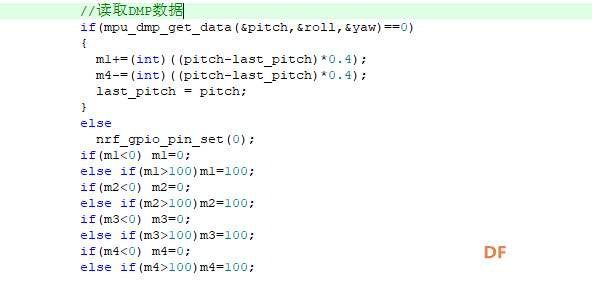

当然之前设计控制板时候设计的姿态传感器也可以用上，我移植了MPU6050的DMP库，这样可以免去很多复杂的数学计算就可以轻易的获得欧拉角。对于闭环算法，我就简单的使用了一个比例项来控制，因为考虑到在室内气球的姿态比较稳定，所以就没有使用过多的算法。

最后来几张在飞行的图片
