焊武帝教你做一个万圣节专属徽章！

今天是万圣节，自己来做一个独特的万圣节LED徽章。

视频教程

详细的设计和制作步骤都在这个视频里了！
Jiri Praus尽可能展示了所有的步骤。

准备工具

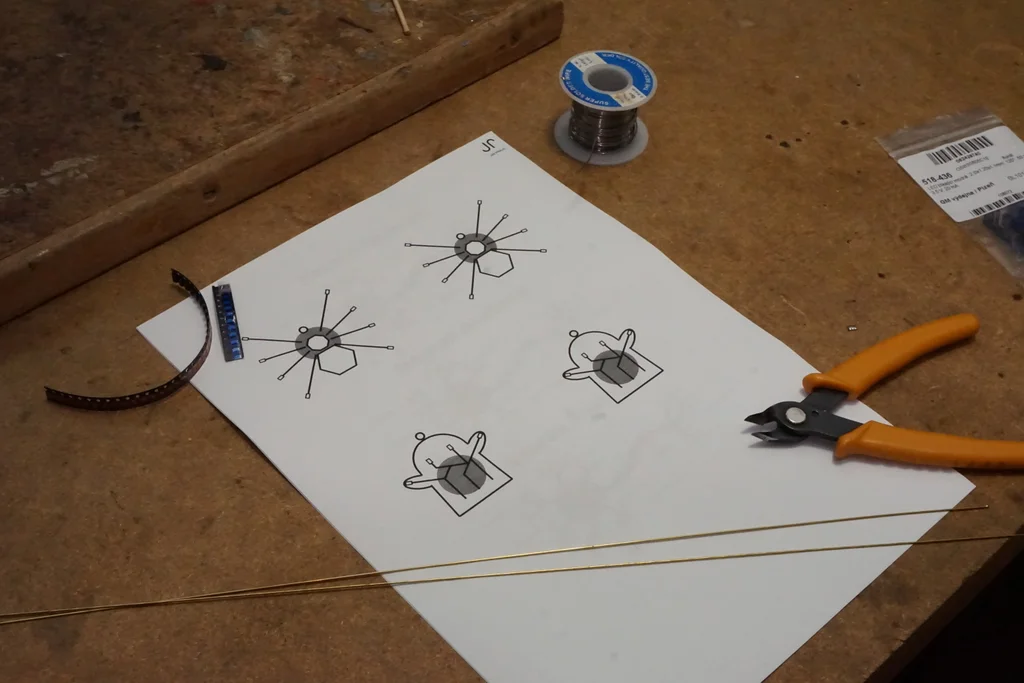

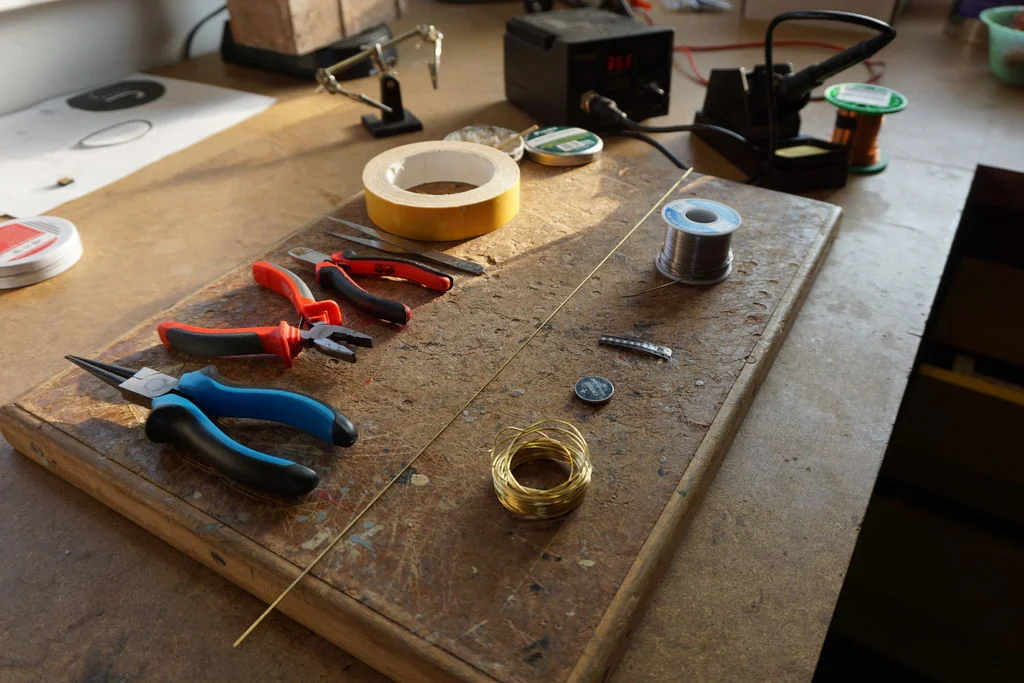

还是熟悉的工作台。

工具

• 窄口钳
• 圆头钳
• 侧切刀
• 焊台(理想的是900M-T-2C焊头)
• 镊子
• 双面胶带
• 白纸

材料

• 1mm/0.8mm直铜棒
• SMD 1206 LED
• 钮扣电池(CR2016, CR2025, CR2032, ...)
• 锡焊剂
• 锡膏

3、设计模板

在我们开始浪费铜丝之前，最好先设计好纸质的模板。

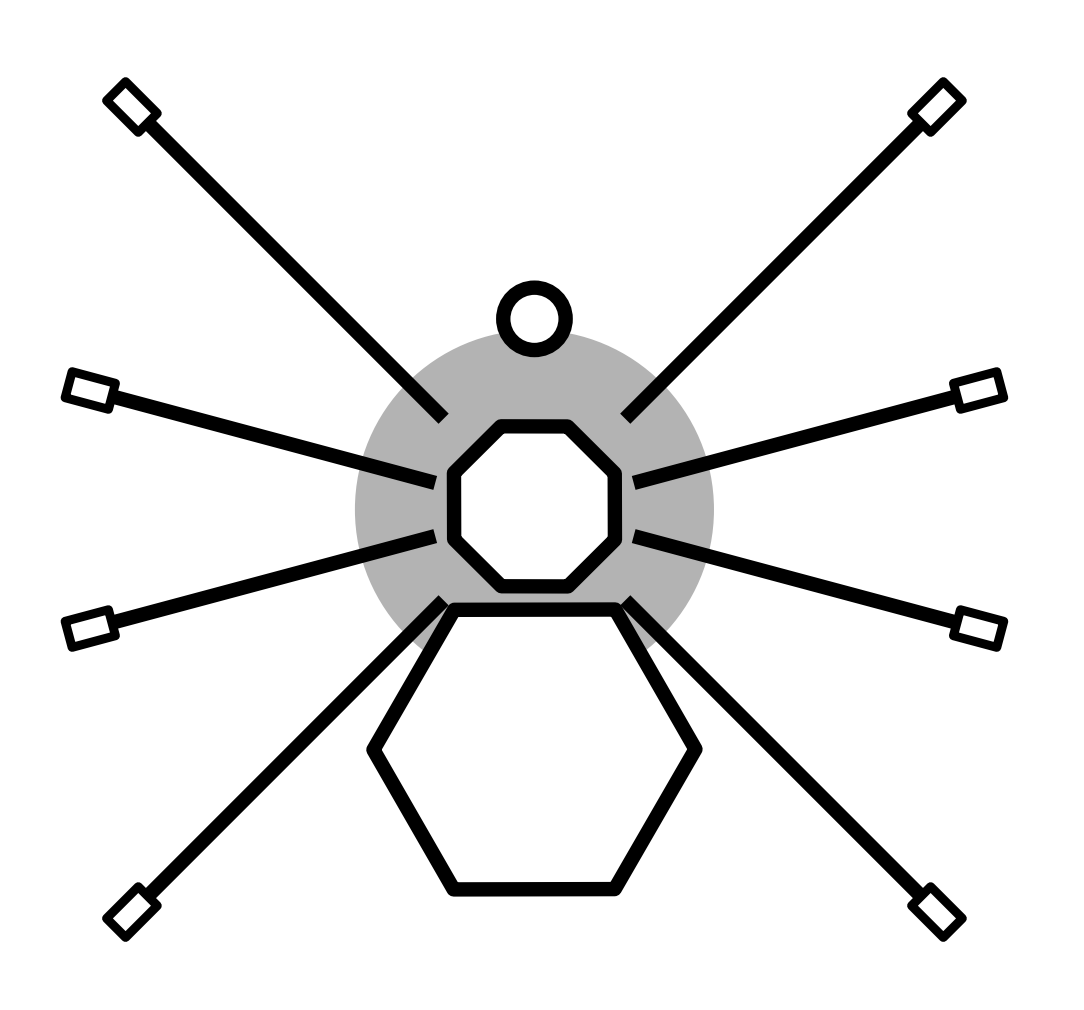

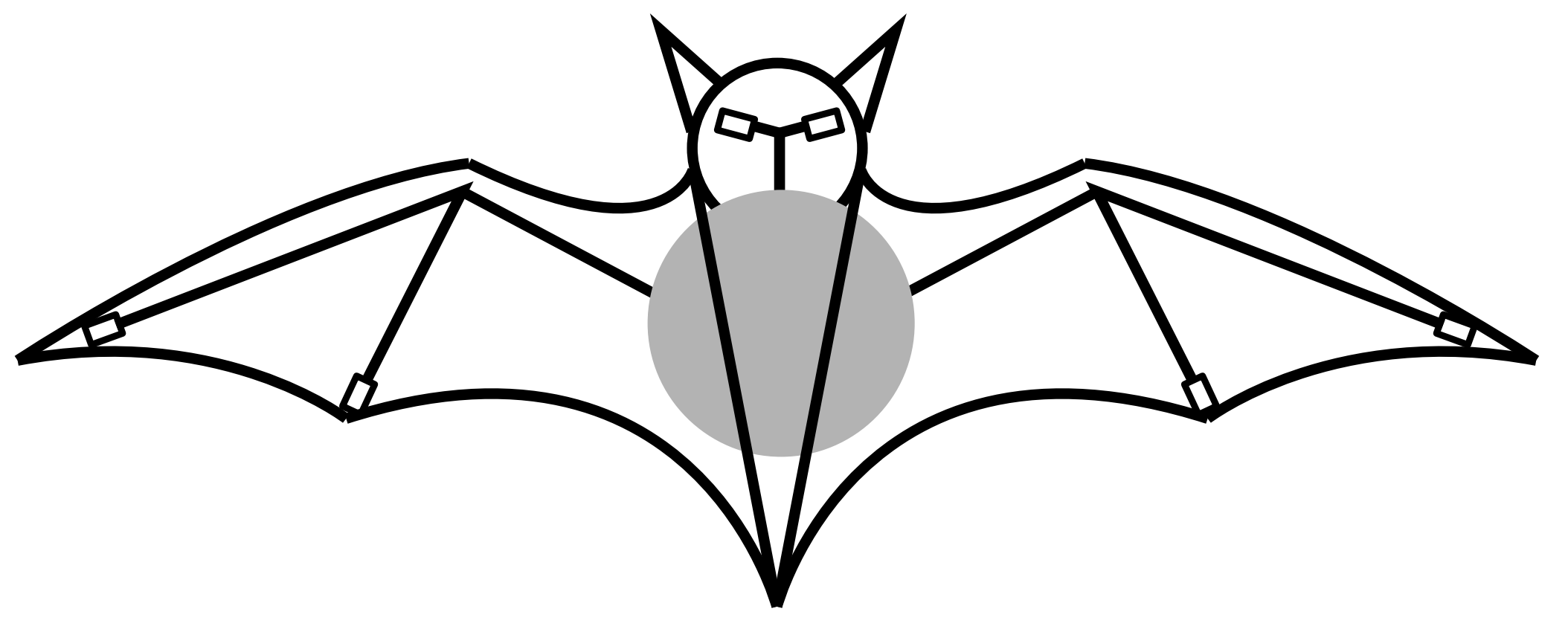

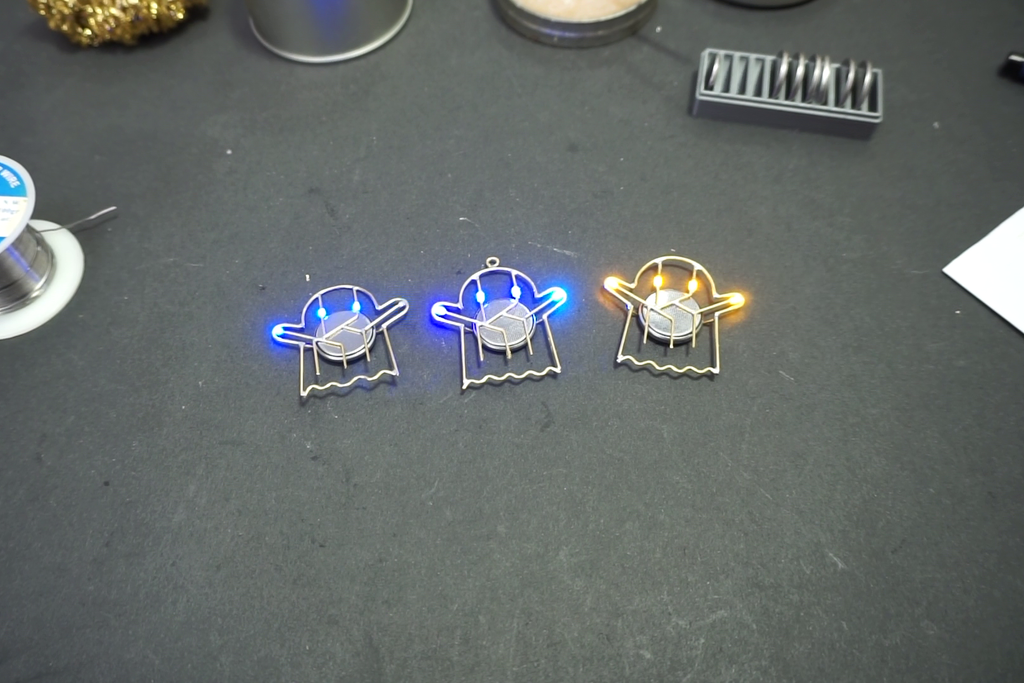

我为你准备了一个特殊的万圣节系列。你可以根据它们创建一个蝙蝠，蜘蛛或可爱的幽灵。但我希望你能创造自己的形状，并与我分享它们!

4、搭建电路

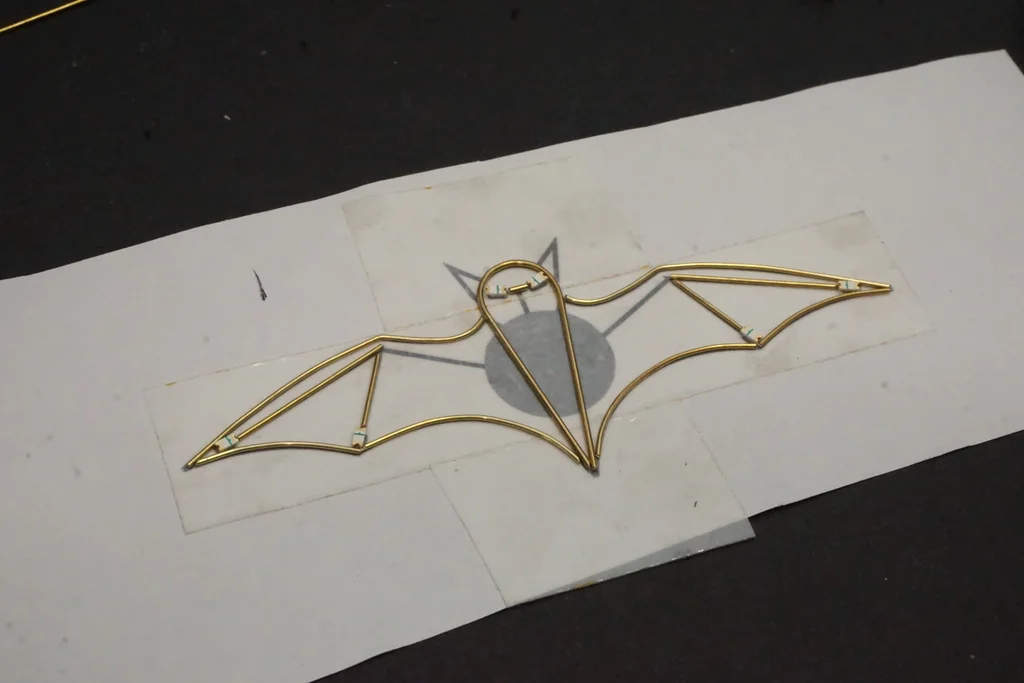

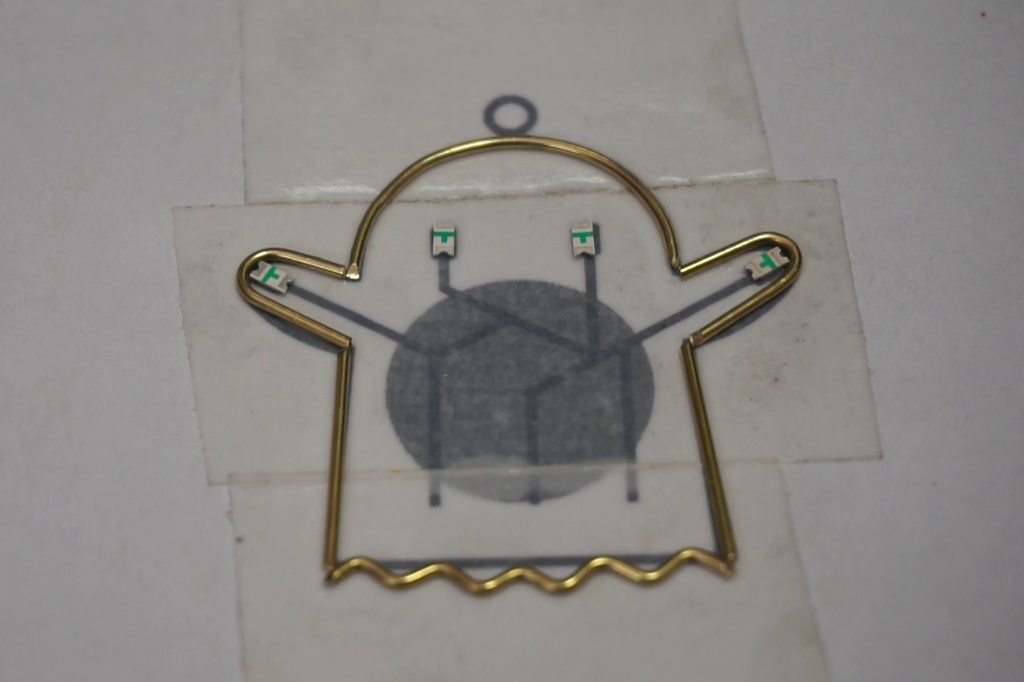

自己准备好2份纸质模板。用双面胶粘住其中一张模板。用第二张来测量、切割和弯曲所有的电线部分。将铜线贴在双面胶上，与下面的纸模板相匹配。先从外壳开始，然后放置LED，最后是连接徽章的内部。

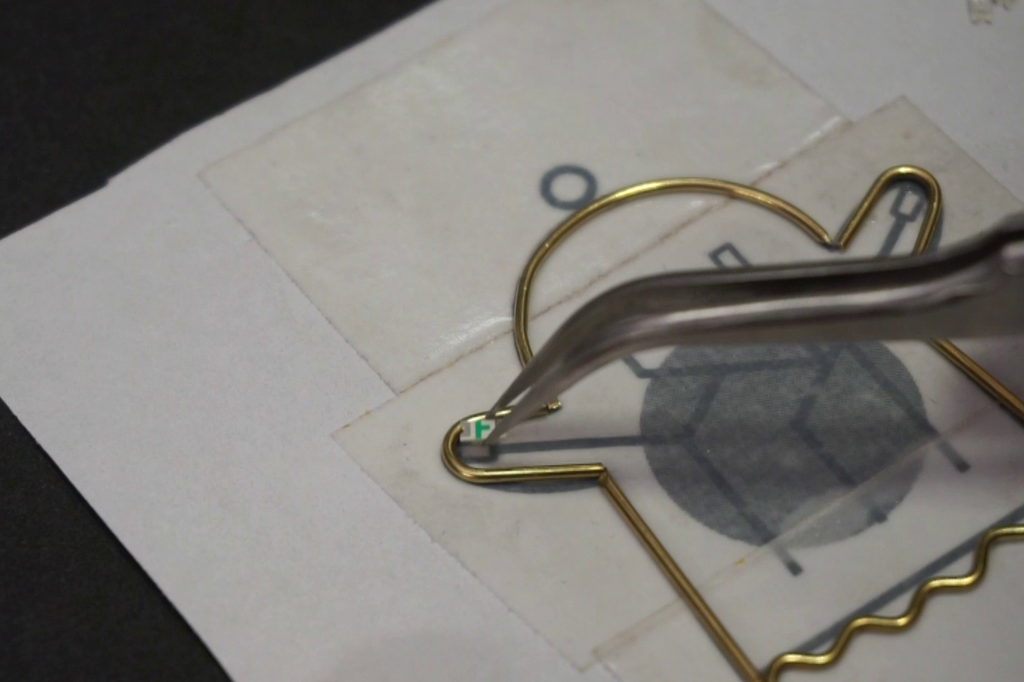

将背面有绿色箭头或T符号的LED从外壳面向你，指向徽章内部。这里建议购买多一些LED，因为一不小心就容易弄丢。

5、焊接

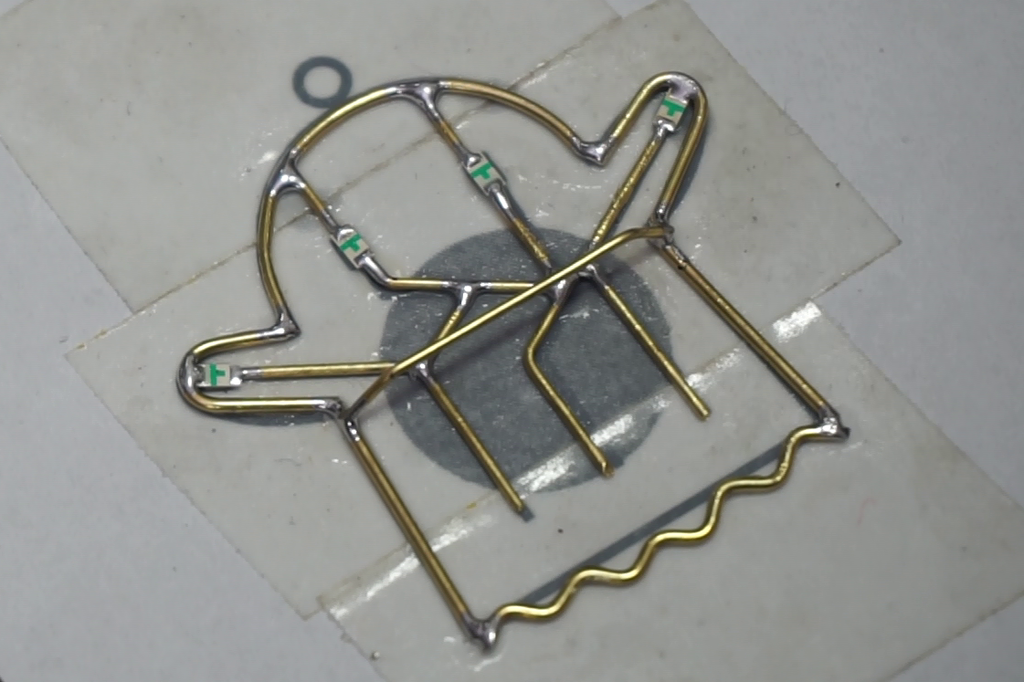

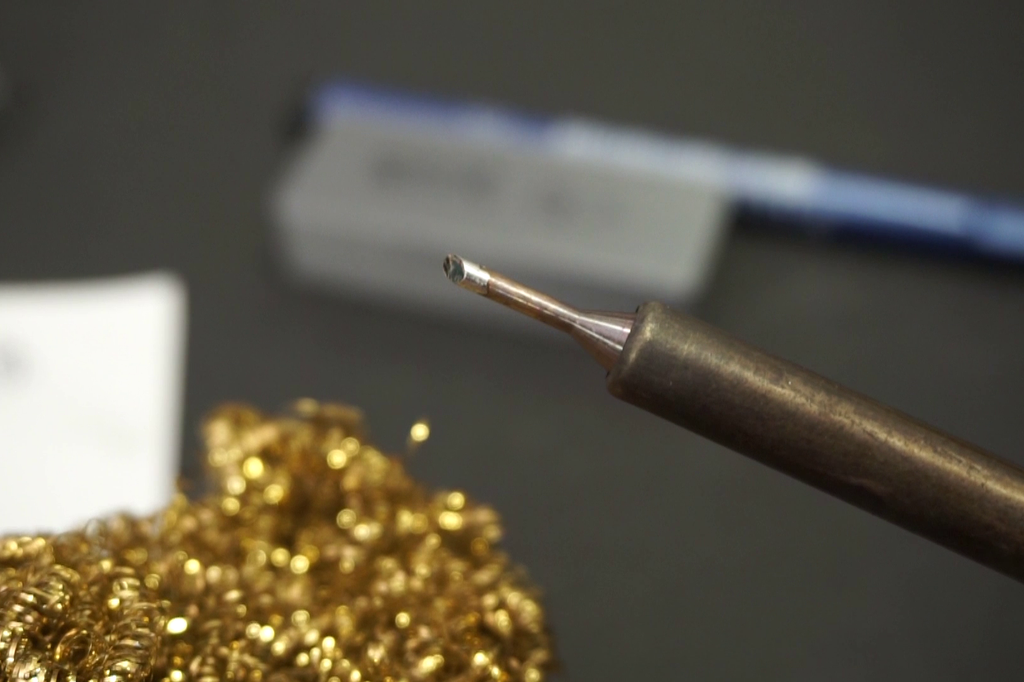

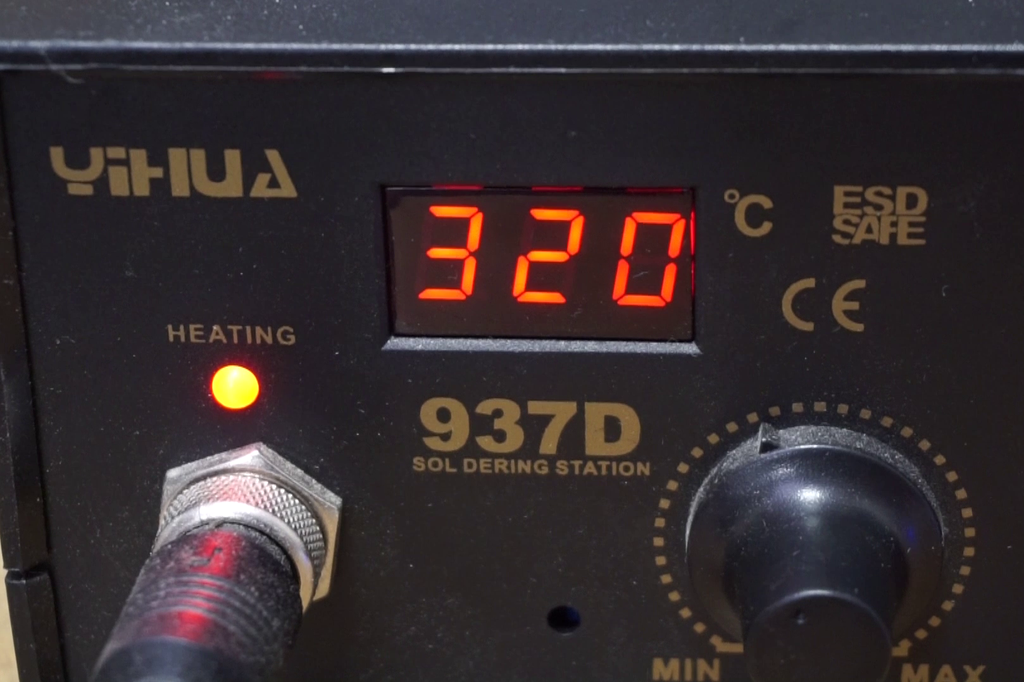

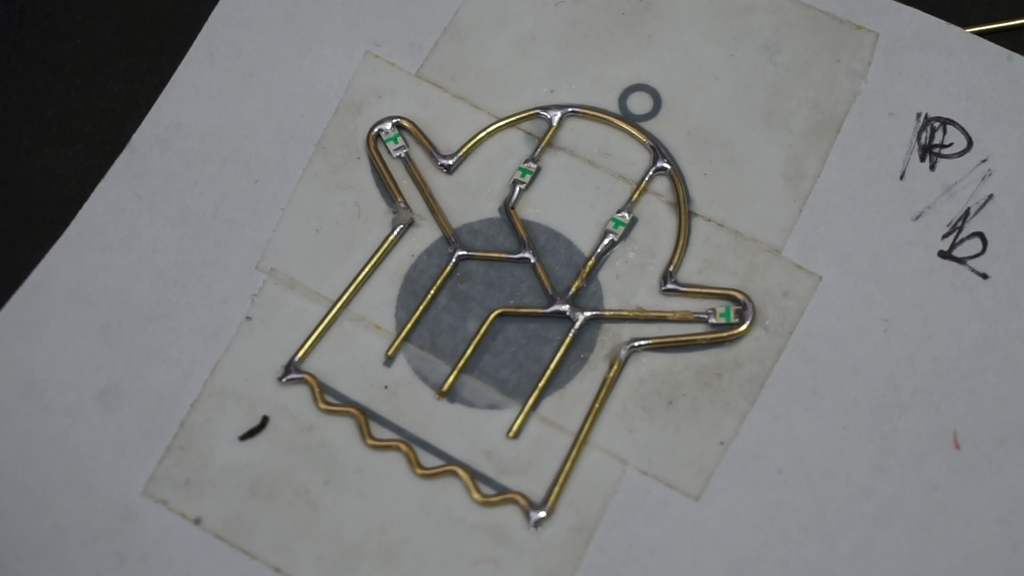

用焊锡膏覆盖铜线和LED之间的所有连接点，然后开始慢慢地将各部件焊接在一起。我使用的是加热到320℃的2mm平头焊头和铅基焊料（Sn63Pb27）。为了使焊料粘在铜线上，需要使用焊膏。否则，就无法将铜线焊接在一起。

确保不要过热，双面胶带会开始失去粘性，零件会无法固定位置。可以用镊子帮助自己将零件固定在正确的位置。

想要闪烁的LED？

有一种特殊类型的LED，里面有一个小芯片。这种芯片可以实现从变色到闪烁的各种效果。你可以用它来代替标准的LED来制作特殊效果。

6、制作电池支架

在徽章的背面焊接一根导线，形成一个可以放电池的“口袋”。

7、完工！

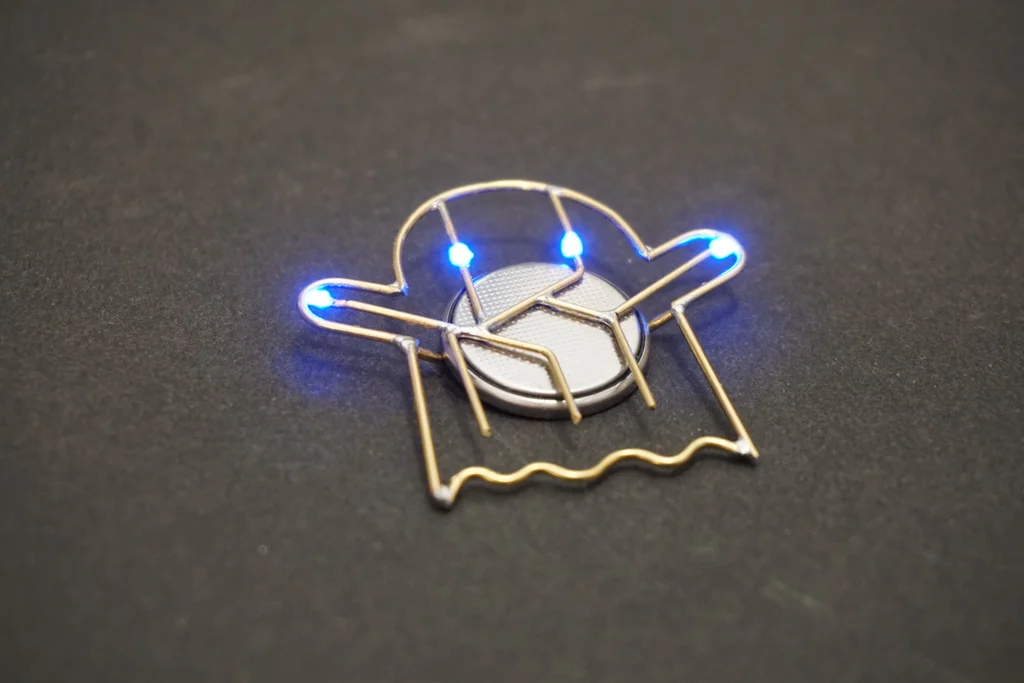

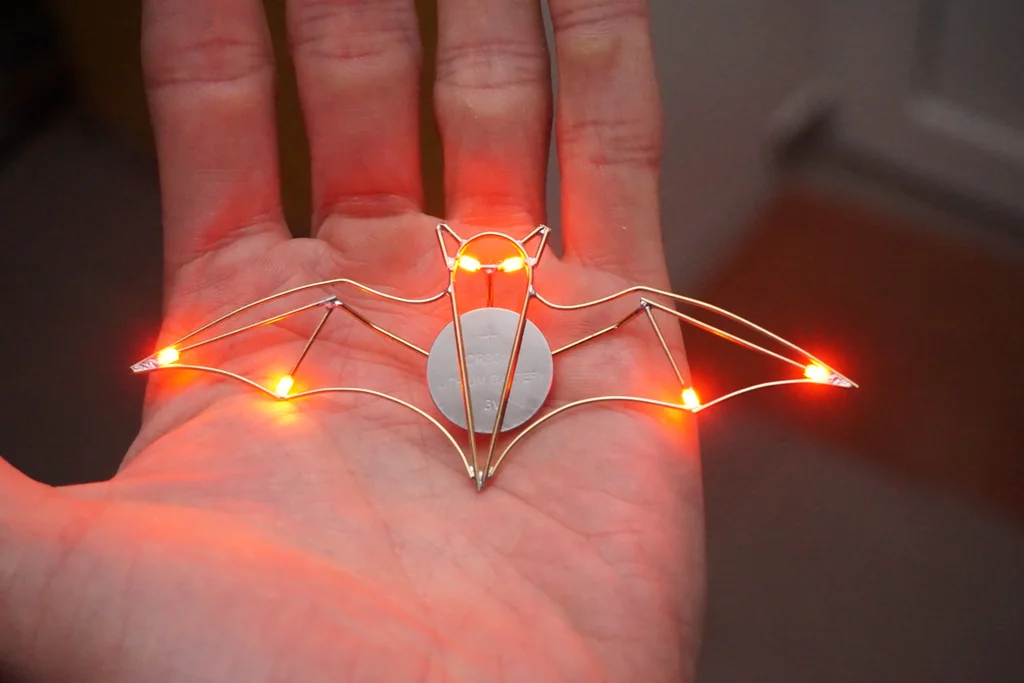

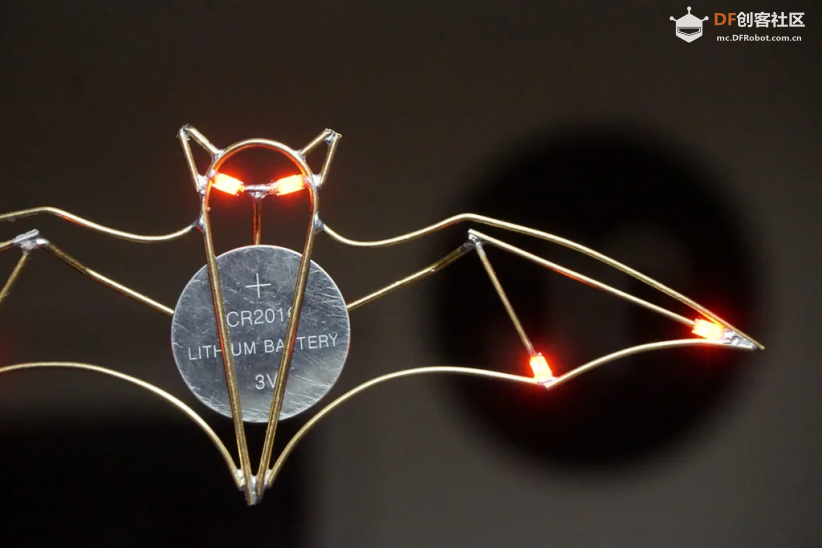

现在，我们只要将电池放入徽章的背面，它就能发光了。

不同类型的纽扣电池，有不同的直径和厚度。唯一的要求是使用3V电池。电池根据使用的LED的大小和数量，可以使用24h左右。

你可能想知道为什么没有限流电阻。LED不会烧毁吗？我的设计使用的是电池的内阻。电池本身不允许这么大的电流烧坏LED。

可以举一反三，设计一个合适的电路，做一个自己喜欢形状的万圣节徽章吧！
