一直以来我都是一个不经吓的人，我很清楚但也都坦然接受了（主动锻炼一下胆量？不存在的不存在的），直到有一天在办公室，我正专心盯着屏幕工作着，一个同事突然站在我旁边讲话，把我吓得弹跳一下，差点原地升天，我就知道是时候做点什么努力了。于是，接下来两天我很慎重的思考了一下去鬼屋的可行性，结果当然是打死不去了！那该怎么办呢，后来我灵机一动，或许可以给自己设计一个小装置用来提醒我有人正在接近，而我也需要它能不动声色的提醒我却不被来人发现，或许如果有人真的想在万圣节这样的节日给我一个“惊喜”，那么就不要怪我皮一下啦，我可以给他介绍一下我的新玩具，引导它近距离观察装置，当距离小到一定范围内时，我的装置也可以”惊

对了，或许有朋友知道1977年推出的Apple II个人电脑吗，虽然和后来大名鼎鼎的有“白雪公主设计语言”的Apple IIC比起来它似乎存在感不那么强，但它的推出确实掀起了个人电脑革命， Apple II的设计和当时别的电脑的设计非常不同，它看起来更像家用电器，拆箱即可使用，因此无论是办公还是家用都很合适。我第一次在设计史的课堂上见到它就印象深刻，像这样的具有传奇色彩的产品，一直以来都在我的梦想产品清单里。正好这次要DIY”惊喜“机，于是结合我手里有的一些器件我决定给自己设计一个迷你APPLE II-”惊喜“机，算是了了两个心愿，快乐值加倍！朋友们也可以动手做起来哦，简单有用还有趣，文末可以感受到我安利的诚意。那接下来简要介绍一下这次的小应用思路，如图：

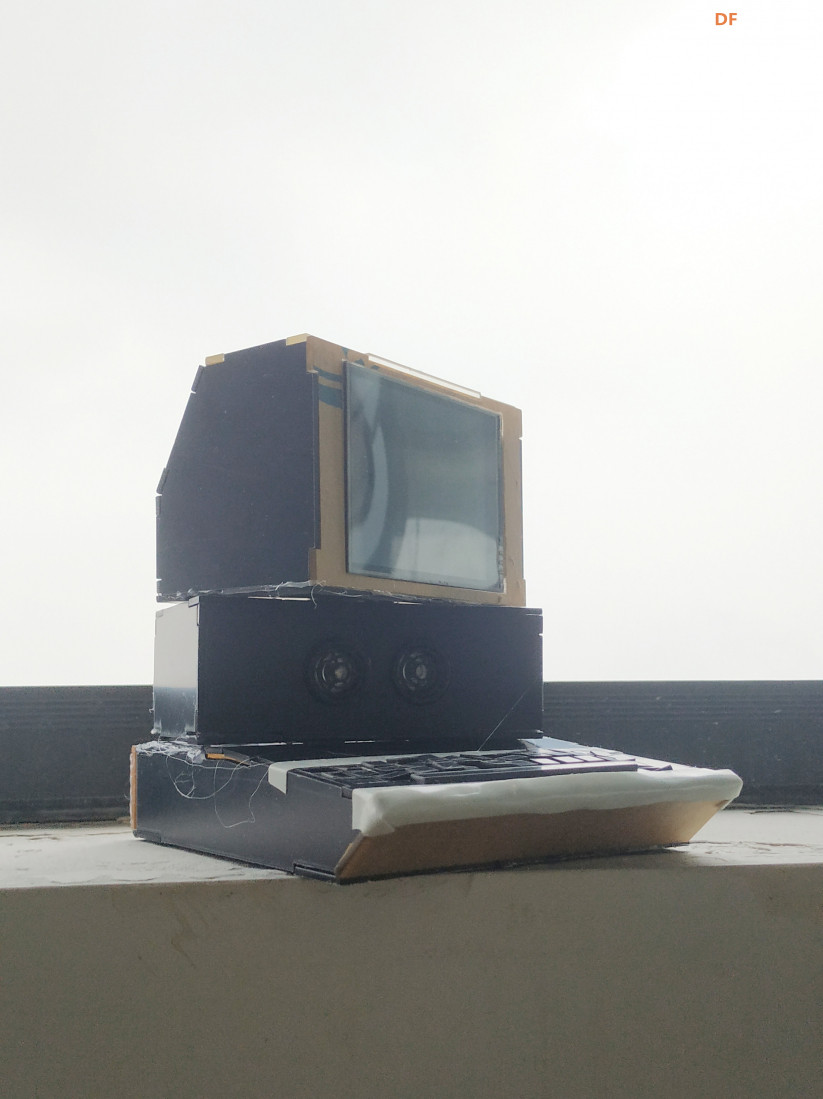

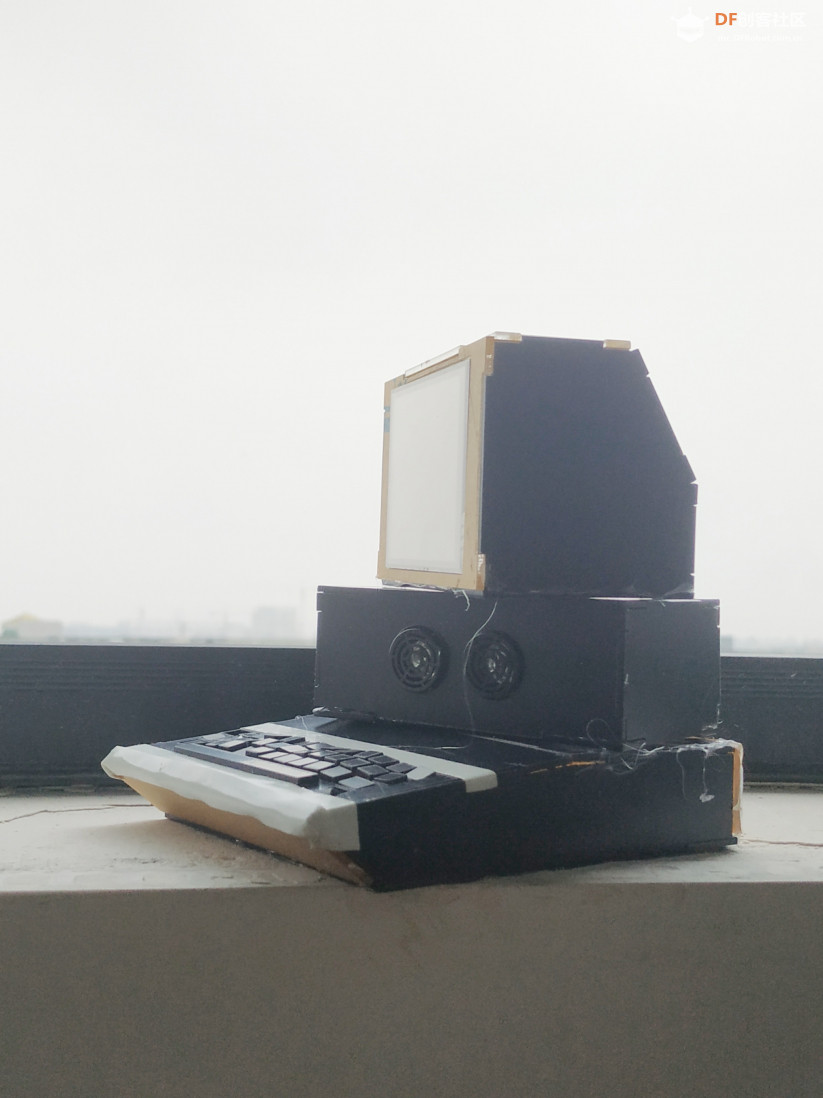

好的，那么开始之前先看一下成品图！

一、硬件准备

1	Firebeetle Board-M0(V1.0)	1
2	8” 320x240 IPS TFT 电阻触摸显示屏	1
3	Gravity:URM09-模拟量超声波测距传感器	1
4	四脚按键开关	1
5	220欧电阻	1
6	杜邦线	若干
7	Gravity 3P线	1
8	GDI连接线长度最好选择20cm或30cm的	1
9	type-c线	1
序号	名称	数量

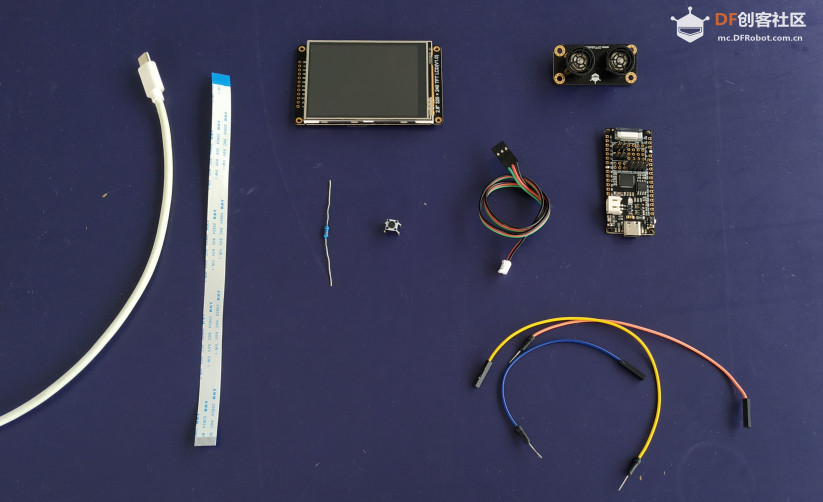

如图：

二、软件准备

序号	名称
1	Arduino IDE
2	Img2Lcd（将图片转换为代码信息）

三、具体操作

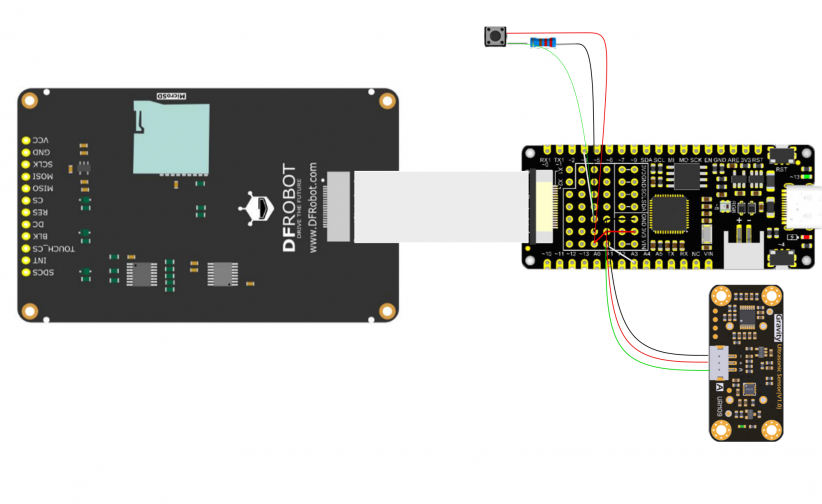

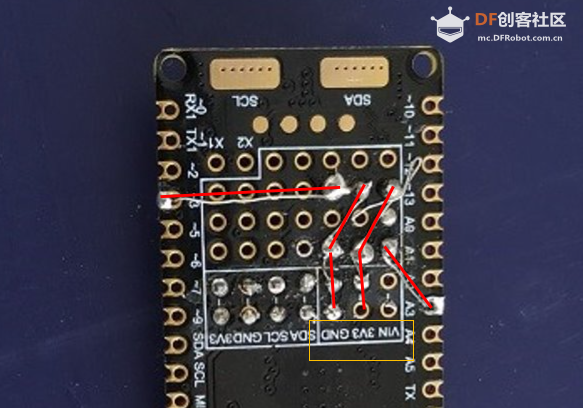

1.硬件连接（如图）

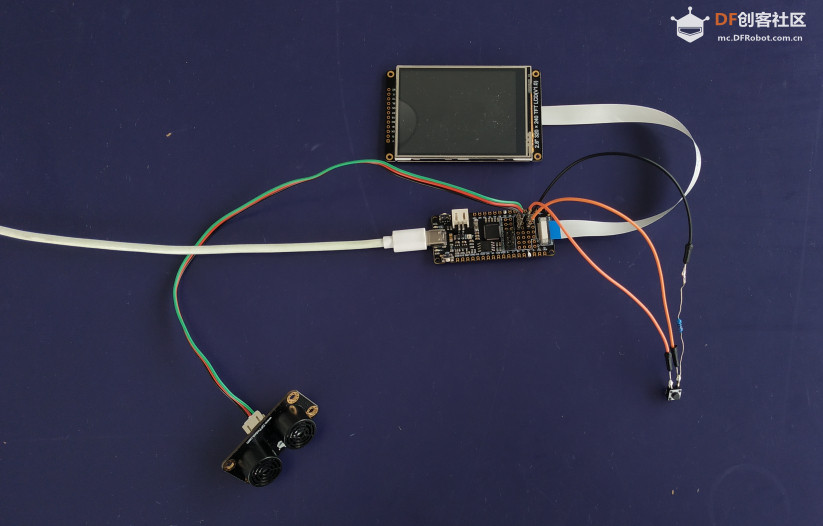

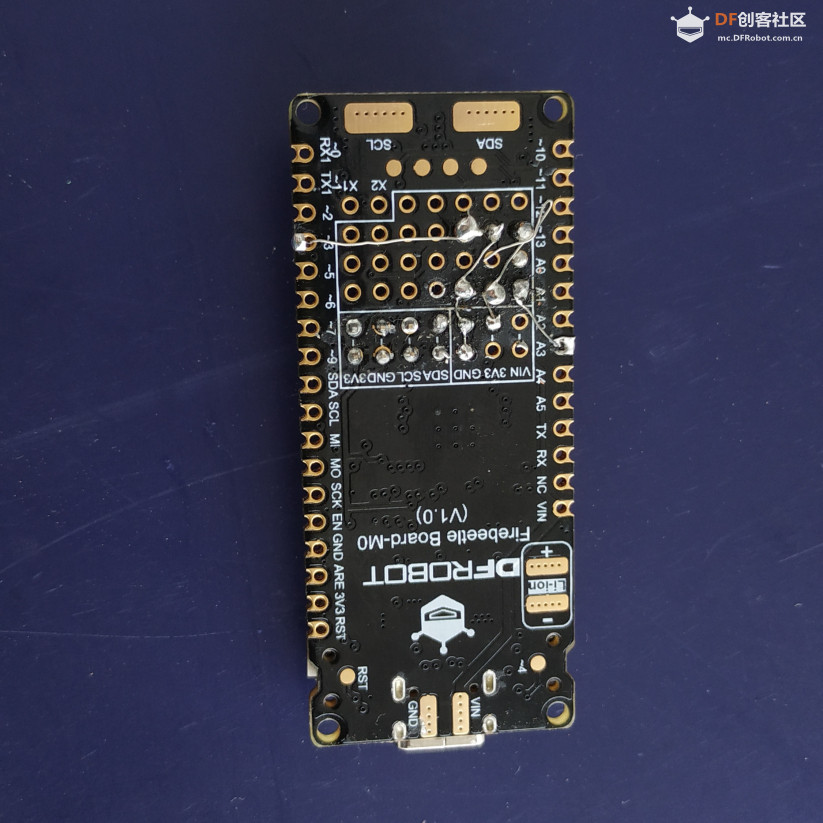

将排针焊在M0上，这里需要用到一个模拟引脚一个数字引脚（我这里数字引脚是3，和按钮连接在一起；模拟引脚是A3，和测距传感器连接在一起）（垃圾焊接技术轻喷，我会继续好好练习的，如果你有什么焊接小技巧，欢迎评论区留言）。如图为我的M0焊接情况：

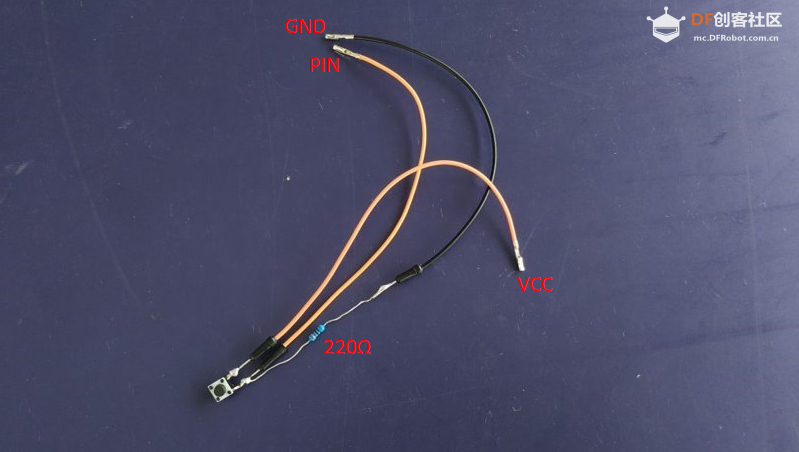

如图为我的按钮焊接情况：其中，在焊接接地杜邦线前焊接了一个220欧电阻。

2. 处理图片

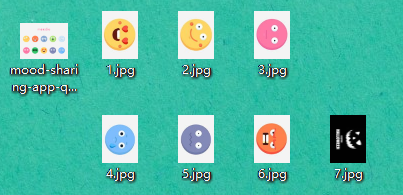

如图为我下载的一个表情图片以及一张万圣节图片，于是我得到了7张新图（将图片全部裁剪成4：3后旋转90°）命名为1-7。如图：

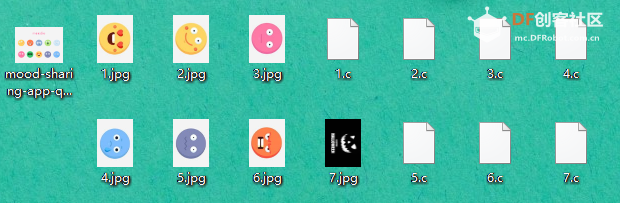

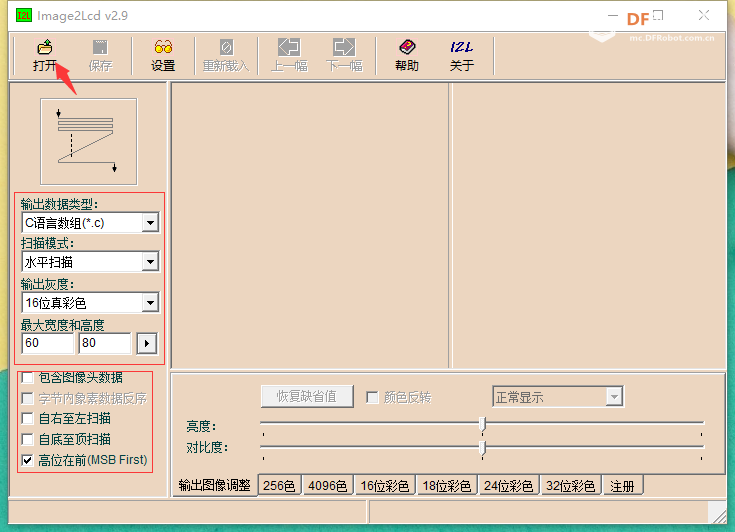

打开软件Img2Lcd，百度一下即可下载。导入图片，如图设置（此处我将图片设定为60*80）后，得到7个c类文件。如图：

3.下载GDL库文件（屏幕的库文件）

链接如下。

https://wiki.dfrobot.com.cn/2.8_ ... h_Touch_SKU_DFR0665

下载解压后将库加载到Arduino的库中。

4.梳理代码

依据前文提到的设计思路，只需要在合适的距离s时调用正确对应的图片显示即可。整理代码如下(复制即可使用）：

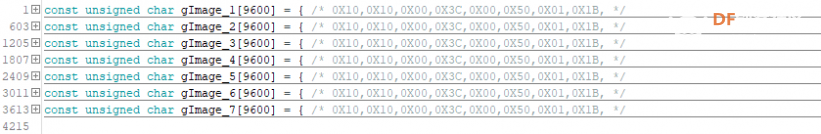

1）将图片信息复制到代码开始的位置，如图表示即可（由于图片信息代码量太大，此处示意）：

2）主体代码

#include "SPI.h"
#include <DFRobot_GDL.h>
#include "DFRobot_GDL.h"

#define screen_CS         5
#define screen_DC         7
#define screen_LED        0
#define screen_RST        6

//DFRobot_ST7789_240x240_HW_SPI screen(/*dc=*/screen_DC,/*cs=*/screen_CS,/*rst=*/screen_RST);
//DFRobot_ST7789_240x320_HW_SPI screen(/*dc=*/screen_DC,/*cs=*/screen_CS,/*rst=*/screen_RST);
//DFRobot_ILI9341_240x320_HW_SPI  screen(/*dc=*/screen_DC,/*cs=*/screen_CS,/*rst=*/screen_RST);
//DFRobot_ILI9488_320x480_HW_SPI screen(/*dc=*/screen_DC,/*cs=*/screen_CS,/*rst=*/screen_RST);
/* M0 mainboard DMA transfer */
//DFRobot_ST7789_240x240_DMA_SPI screen(/*dc=*/screen_DC,/*cs=*/screen_CS,/*rst=*/screen_RST);
//DFRobot_ST7789_240x320_DMA_SPI screen(/*dc=*/screen_DC,/*cs=*/screen_CS,/*rst=*/screen_RST);
DFRobot_ILI9341_240x320_DMA_SPI screen(/*dc=*/screen_DC,/*cs=*/screen_CS,/*rst=*/screen_RST);
//DFRobot_ILI9488_320x480_DMA_SPI screen(/*dc=*/screen_DC,/*cs=*/screen_CS,/*rst=*/screen_RST);

long time3;
int sensorPin=A3;
int buttonPin=3;
int sensorValue=0;
int buttonState;
int lastButtonState = LOW;
int n=0;

const unsigned char *c[7]={
gImage_1,
gImage_2,
gImage_3,
gImage_4,
gImage_5,
gImage_6,
gImage_7
};

void setup() {
  // put your setup code here, to run once:
  pinMode(buttonPin,INPUT);
  Serial.begin(9600);
  screen.begin();
  time3 = millis();
  Serial.println(millis()-time3);
}



void loop() {
  // put your main code here, to run repeatedly:
  sensorValue = analogRead(sensorPin);
  Serial.println(sensorValue);
  int reading = digitalRead(buttonPin);
  if(sensorValue>300){
    if(n>0){
      for(int i=n;i>0;i--){
          screen.zoomPicture((void*)c<i>,2);
          delay(100);
      }
     }
     else{
      screen.zoomPicture((void*)c[n],2);
      delay(100);
     }
     n=0;
  }
  else if(sensorValue>250){
    if(n>1){
      for(int i=n;i>1;i--){
          screen.zoomPicture((void*)c<i>,2);
          delay(100);
      }
     }
     else if(n<1){
      for(int i=n;i<1;i++){
        screen.zoomPicture((void*)c<i>,2);
        delay(100);
      }
     }
     else{
      screen.zoomPicture((void*)c[n],2);
      delay(100);
     }
     n=1;
  }
  else if(sensorValue>200){
    if(n>2){
      for(int i=n;i>2;i--){
          screen.zoomPicture((void*)c<i>,2);
          delay(100);
      }
     }
     else if(n<2){
      for(int i=n;i<2;i++){
        screen.zoomPicture((void*)c<i>,2);
        delay(100);
      }
     }
     else{
      screen.zoomPicture((void*)c[n],2);
      delay(100);
     }
     n=2;
  }
  else  if(sensorValue>150){
    if(n>3){
      for(int i=n;i>3;i--){
          screen.zoomPicture((void*)c<i>,2);
          delay(100);
      }
     }
     else if(n<3){
      for(int i=n;i<3;i++){
        screen.zoomPicture((void*)c<i>,2);
        delay(100);
      }
     }
     else{
      screen.zoomPicture((void*)c[n],2);
      delay(100);
     }
     n=3;
  }
  else  if(sensorValue>100){
    if(n>4){
      for(int i=n;i>4;i--){
          screen.zoomPicture((void*)c<i>,2);
          delay(100);
      }
     }
     else if(n<4){
      for(int i=n;i<4;i++){
        screen.zoomPicture((void*)c<i>,2);
        delay(100);
      }
     }
     else{
      screen.zoomPicture((void*)c[n],2);
      delay(100);
     }
     n=4;
  }
  else  if(sensorValue>50){
    if(n>5){
      for(int i=n;i>5;i--){
           screen.zoomPicture((void*)c<i>,2);
          delay(100);
      }
     }
     else if(n<5){
      for(int i=n;i<5;i++){
        screen.zoomPicture((void*)c<i>,2);
        delay(100);
      }
     }
     else{
      screen.zoomPicture((void*)c[n],2);
      delay(100);
     }
     n=5;
  }
  else{
        buttonState = reading;
        if (buttonState == HIGH){
      if(n<6){
         for(int i=n;i<6;i++){
        screen.zoomPicture((void*)c<i>,2);
        delay(100);
      }
     }
     else{
      screen.zoomPicture((void*)c[n],2);
      delay(100);
     }
     n=6;}
     else{
      if(n<6){
        for(int i=n;i<=5;i++){
          screen.zoomPicture((void*)c<i>,2);
          delay(100);
        }
      }
       n=5;
     }

   lastButtonState= buttonState;
}
}</i></i></i></i></i></i></i></i></i></i></i></i></i>
复制代码

5.设计外壳以及切割图纸：

如图为模型图片：

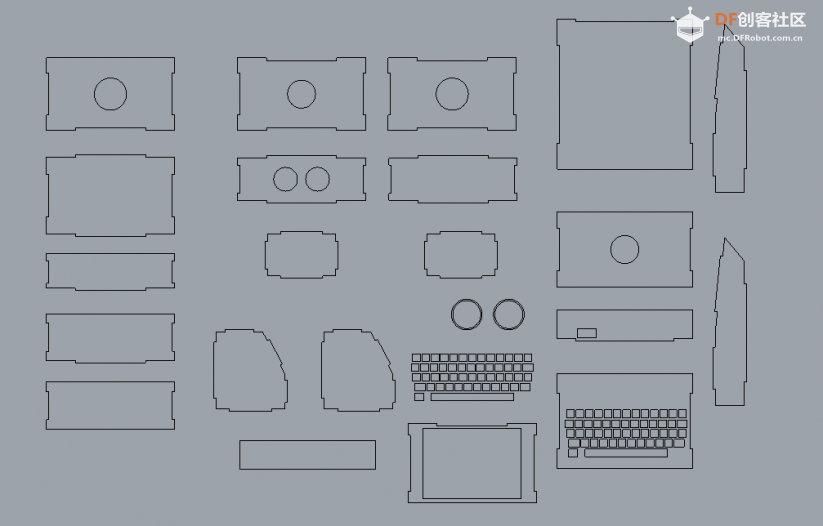

如图为切割图纸，单位：mm

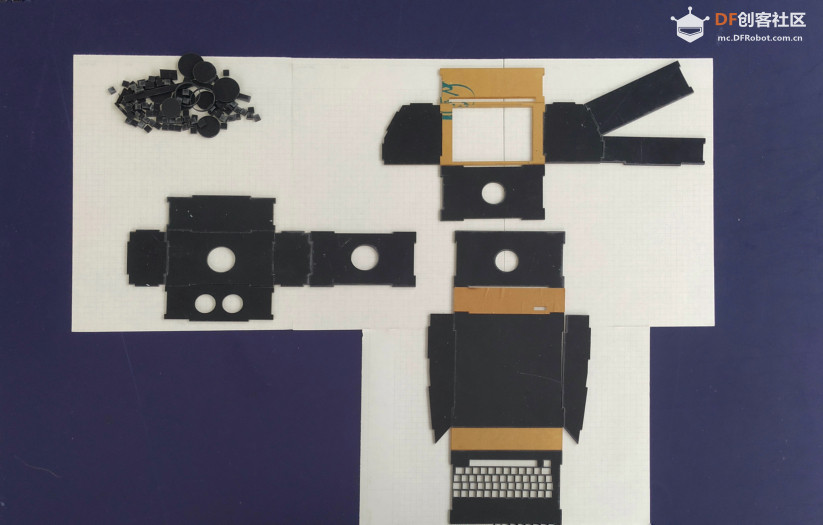

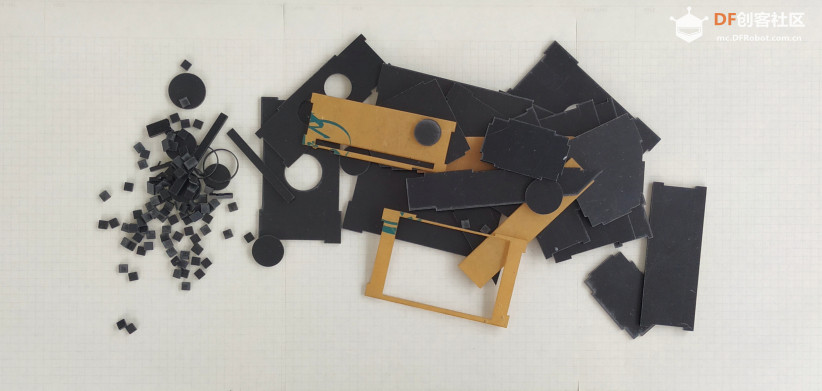

6.切割后的板材以及组装后效果如图：

7.烧录代码以及显示效果如图：

串口数据如图：

视频示意：
好了，以上就是本次DIY的全部内容，相关文件都在这里了，欢迎大家和我一起DIY属于自己的APPLE II-惊喜机。
注意:由于我最后决定使用2mm(实际为1.8mm)的亚克力板作为搭建材料，所以图纸中凹凸的部分尺寸均为1.8mm，朋友你可以根据你实际要使用的板材厚度重新计算得到新的图纸。
c.zip 切割平面图--.zip
Image2Lcd 2.9(破解版).zip

给万圣节的“恶作剧”加点料-用M0和屏幕结合测距做个APPLE II
