🎵 用树莓派4B制作电子琴！轻松上手，寓教于乐 🎹

   开始前，照例聊一聊为什么要做这个项目，是因为我实在想安利一个快乐的频道给大家：TwoSetViolin双琴侠（b站，yutube可以看到他们的视频，微博和ins有社交账号）
   事情是这样的：我以前对音乐一直比较无动于衷，从去年开始关注到这个频道之后，就开始感受到音乐的乐趣啦，其实更感兴趣那些有趣的人，所以后来每天到点追更新，实在幸福。他们有一个栏目叫LINGLING40HOURS，很多有才的lingling（粉丝称号/天才称号）都凭借各种音乐才华还有乐手梗成功吸引他们的注意，可是不会乐器的我确实很难想到新梗，难道要加入三角铁帮？救命，肯定不可。思考一阵子，得，DIY一个漏洞百出的小玩具琴吧，说不定能投稿上LINGLING40HOURS搏大家一笑，还能给DIY选手们安利一下我的快乐源泉（如果评论区有零学家,请同好一定举起双手让我看到）。
   先看一下成品图，那我们就开始啦！GOGO！
   树莓派电子琴-MPR121触摸板图1

一、硬件准备

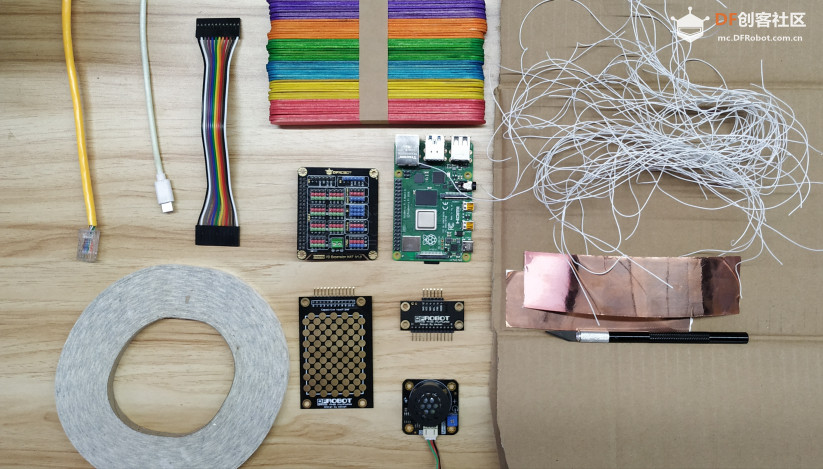

（一）材料准备

树莓派4B X1 (DFR0619)
树莓派IO扩展板 X1（DFR0566）
电容触摸套件 X1 （DFR0129）
带功放喇叭模块 X1 （FIT0449）
21块木片（3*7）
一些双面胶
少量双导铜箔胶带
一些导电线
硬纸板（尽量选择稍大一点的快递箱子，确保21个琴键能排列到一面）
电源线（type c) X1 （搭配适配器插插座上和用充电宝都行，看你心情）
网线 X1 （wifi也行，只要能用PC远程连接到树莓派就可以了）

（二）琴键连接
1.首先准备触摸板部分焊接前，我们需要梳理一下逻辑：mpr121可以输出12个信号，可是我们需要3*7=21个信号，所以我们将12个信号分为x（0-4）,y（5-11）两组，这样我们就得到了35个信号组合。

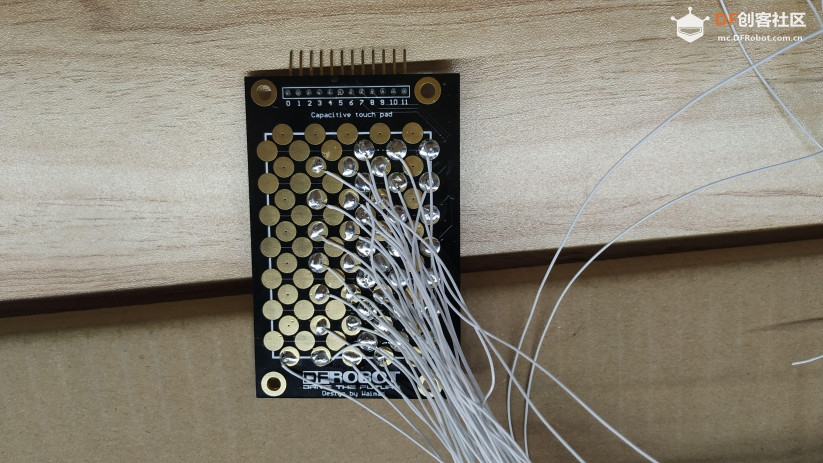

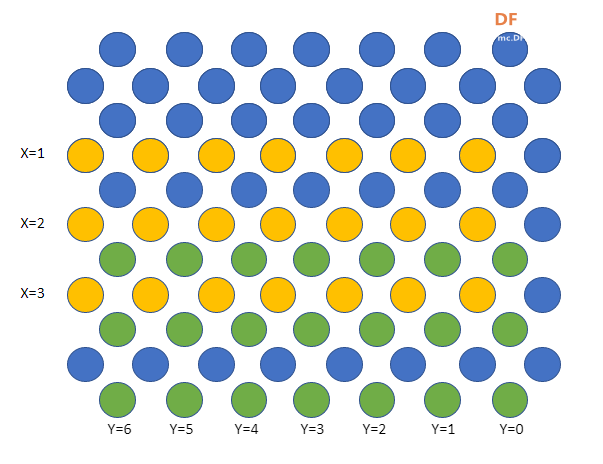

如图，将触摸板上焊接导电线，共21个，示意图和焊接图如下，我焊接了黄色和绿色部分。
树莓派电子琴-MPR121触摸板图3

2.准备琴板部分

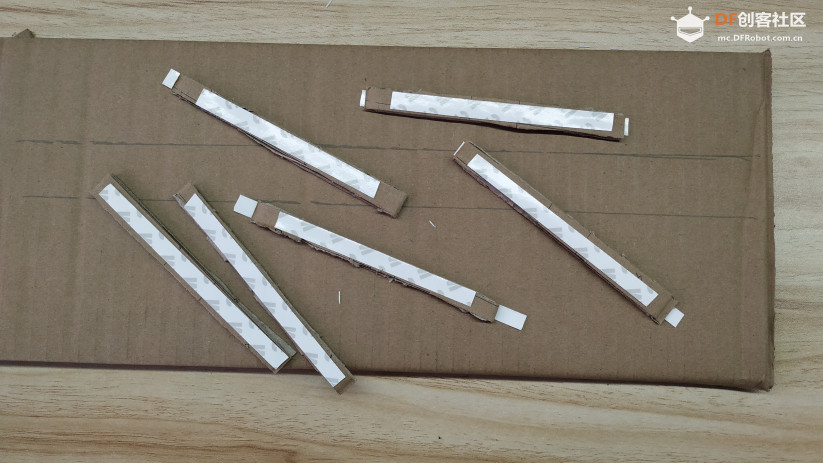

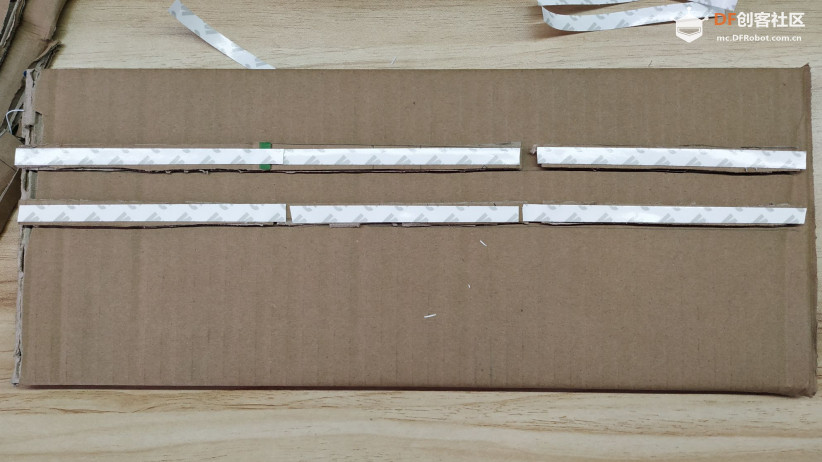

将快递箱子裁剪折叠后得到如下一块三层板子，同时准备一些小纸板条以固定琴键。
树莓派电子琴-MPR121触摸板图4

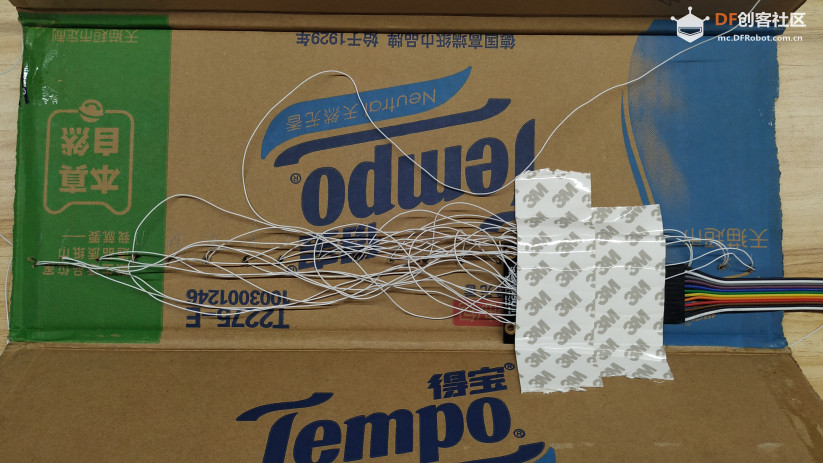

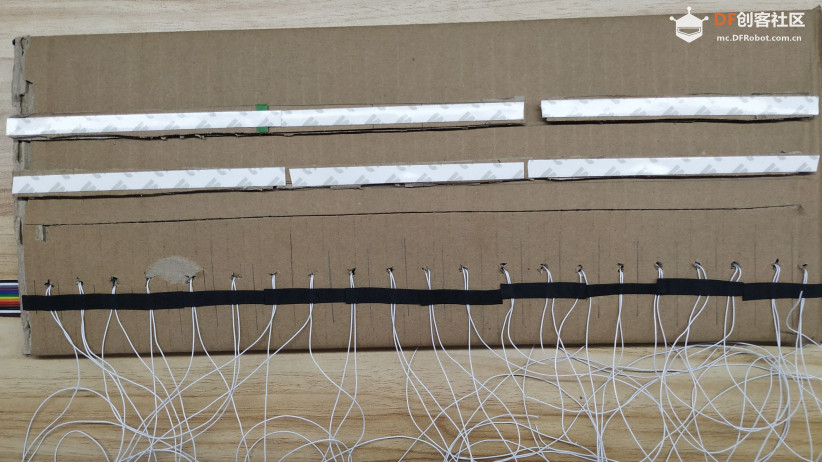

然后将触摸板安装到琴板上
树莓派电子琴-MPR121触摸板图6

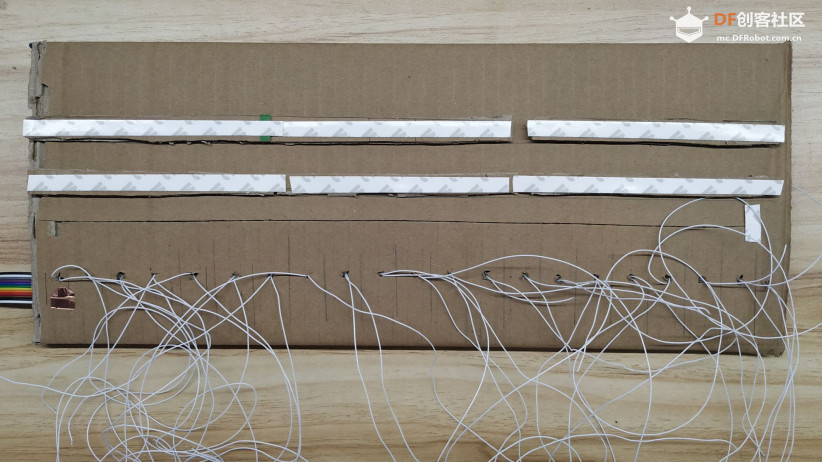

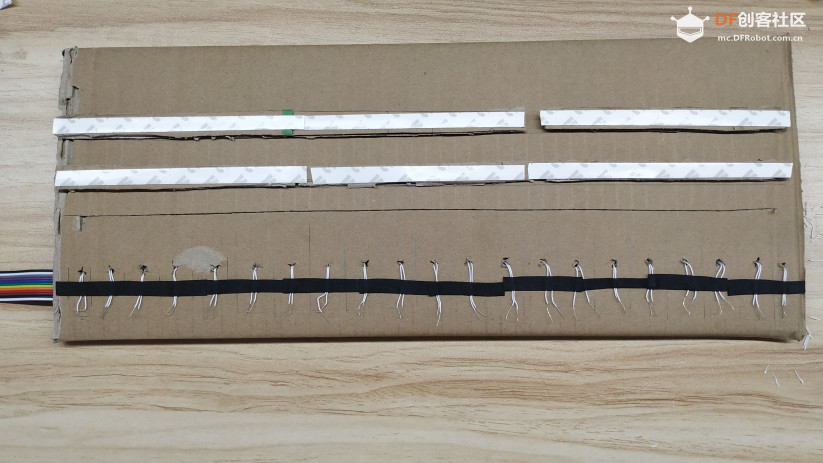

稍微加工修整一下

3.准备琴键部分

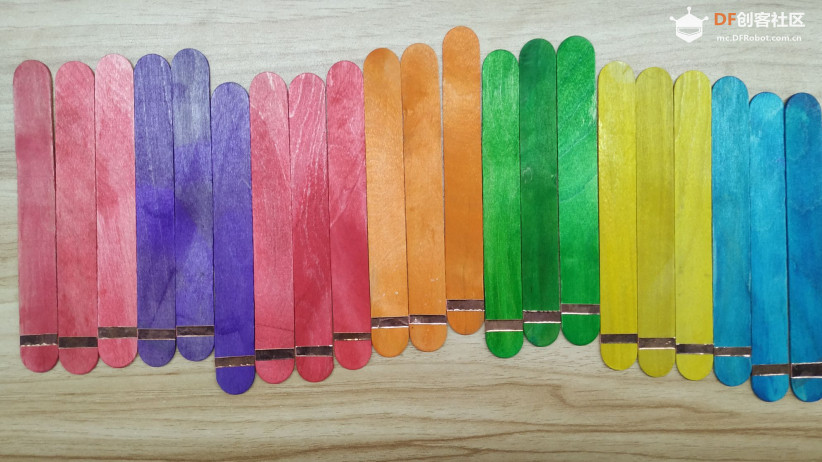

将彩色木条下端缠上一圈铜箔胶带。
树莓派电子琴-MPR121触摸板图10

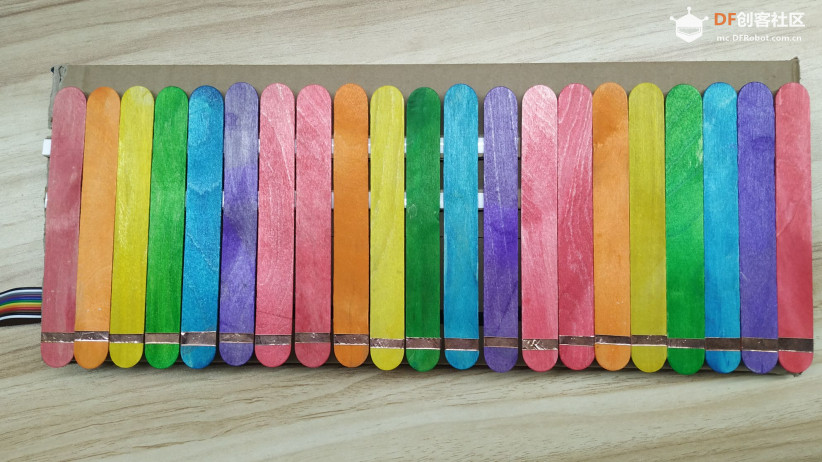

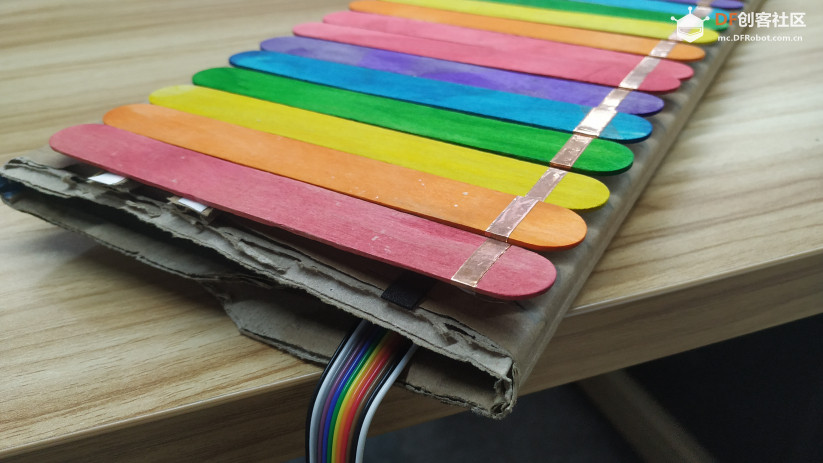

然后粘在纸板条上。效果如图：
树莓派电子琴-MPR121触摸板图11

二、软件准备
[size=14.6667px] 我使用的远程连接软件是MobaXterm。
三、具体操作
（一）、硬件连接

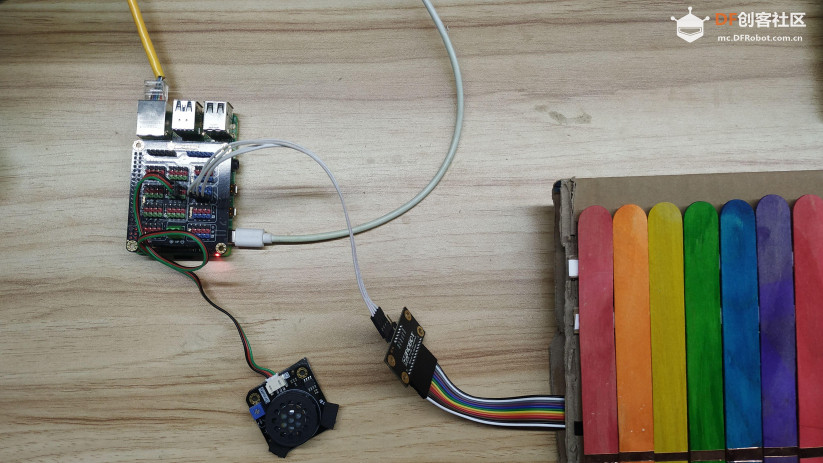

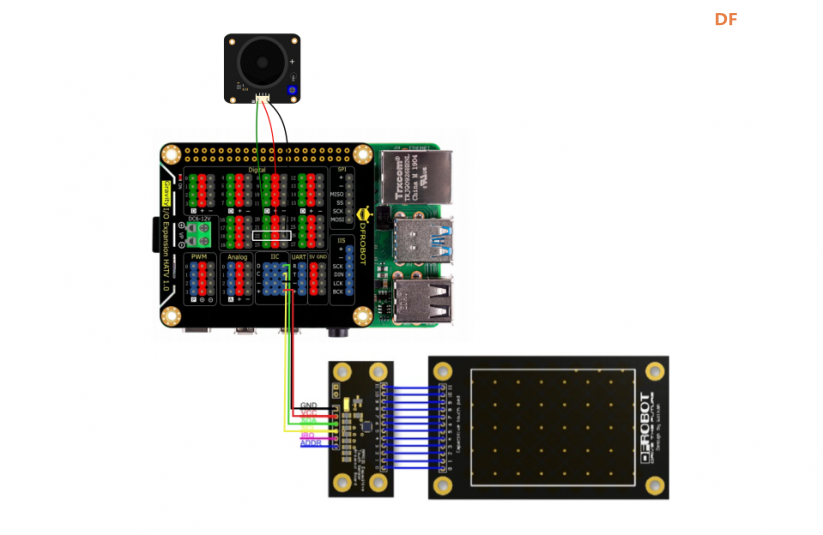

如图所示：喇叭模块接在22口，触摸板接IIC口。

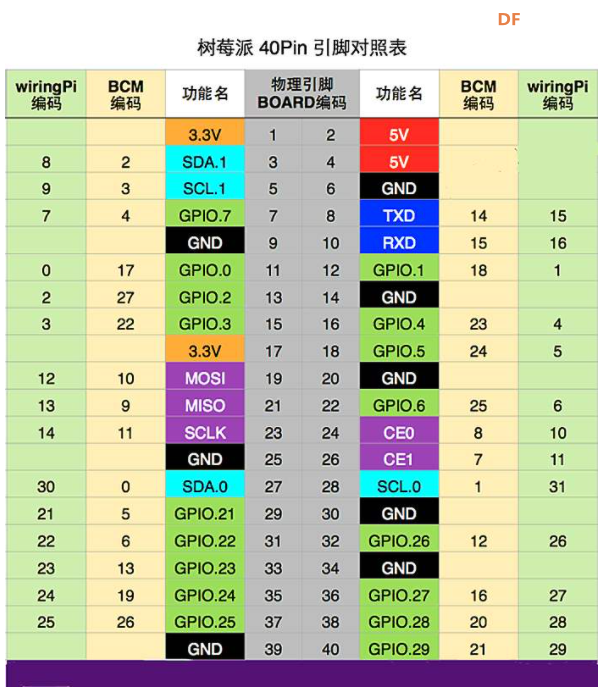

当然，你也可以选择别的引脚，但是请务必保证是接在GPIO口上，具体引脚可以查看下图
树莓派电子琴-MPR121触摸板图16

最后，网线和电源线找准位置接好即可。

（二）、代码准备

下载库文件相关，这次我全都放进了一个压缩包中，点击链接即可下载到本地pc。
Adafruit_Python_MPR121.zip

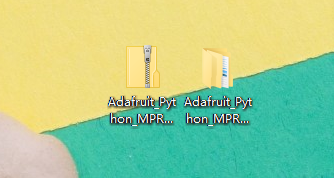

[size=14.6667px] 解压后如图所示：
树莓派电子琴-MPR121触摸板图17

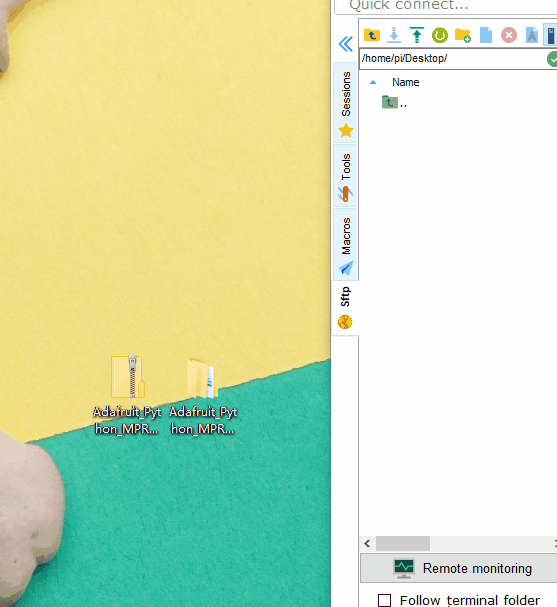

根据动图操作，将文件夹从本地拖拽到mobaxterm。（请选择Desktop文件夹下）

树莓派电子琴-MPR121触摸板图18

在本地新建一个python格式的空文件，我这里命名为36.py。下一步梳理代码。

树莓派电子琴-MPR121触摸板图19

2.梳理代码
1）电子琴的逻辑为：只需要当我们按下相应的按键，喇叭能发出对应的音符即可。mpr121的库文件中已有触摸即可输出0-11信号的功能，于是在这个基础上，我们将12个信号引申至更多信号，于是，我将0-4认为是x,5-11认为是y。组合起来就有35种可能性。在这里我只设置了低音、中音和高音三个部分，所以只需要用到x=1,2,3的情况。在代码中，如果输出了5，那么我会让它输出y=0,依次类推，这样就可以用y做下标去选择频率值了。于是我设定，当x=1时，低音部，此时根据y值决定音符频率；当x=2时，中音部，此时根据y值决定音符频率；当x=3时，高音部，此时根据y值决定音符频率。
2）代码如下：

可以直接复制粘贴。

import sys
sys.path.append('../')
import time


import Adafruit_MPR121.MPR121 as MPR121

import RPi.GPIO as GPIO
Buzzer = 22
GPIO.setmode(GPIO.BCM)
GPIO.setup(Buzzer,GPIO.OUT)
Buzz = GPIO.PWM(Buzzer,440)
Buzz.start(0)

print('Adafruit MPR121 Capacitive Touch Sensor Test')

# Create MPR121 instance.
cap = MPR121.MPR121()
CL = [131, 147, 165, 175, 196, 211, 248]
CM = [262, 294, 330, 350, 393, 441, 495]
CH = [523, 587, 659, 698, 784, 880, 988]

if not cap.begin():
    print('Error initializing MPR121.  Check your wiring!')
    sys.exit(1)

print('Press Ctrl-C to quit.')
last_touched = cap.touched()
print(last_touched)
x = 0
y = 0
while True:
    global Buzz
    touch = []
    current_touched = cap.touched()
    n=current_touched
    print(n)

    #y=current_touched[1]
    for i in range(12):
        if n&1:
            touch.append(i)
        n = n >> 1
    if len(touch) == 2:
        x=touch[0]
        y=touch[1]-5
    print(x)
    print(y)
    if x==1:
        Buzz.start(50)
        Buzz.ChangeFrequency(CL[y])
    elif x==2:
        Buzz.start(50)
        Buzz.ChangeFrequency(CM[y])
    elif x==3:
        Buzz.start(50)
        Buzz.ChangeFrequency(CH[y])
    else:
        Buzz.stop()
    x = 0
    y = 0
    #last_touched = current_touched

    time.sleep(0.5)

    #GPIO.cleanup()
复制代码
