用VFD荧光屏做一个网络时钟
2020-11-161.6万
精华项目
AI 快速预览详细
本文介绍了一个使用Firebeetle ESP32和VFD荧光屏制作网络时钟的项目。通过WiFi从网络获取时间并在VFD荧光屏上显示。该项目适合零基础新手，提供了详细的步骤和3D打印外壳模型。最终效果独特，具有斑驳美感。
|

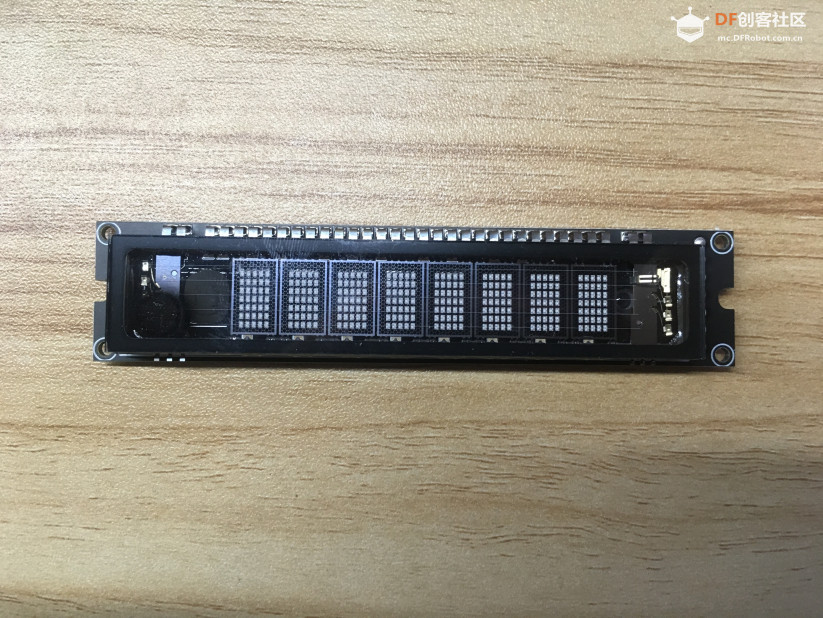

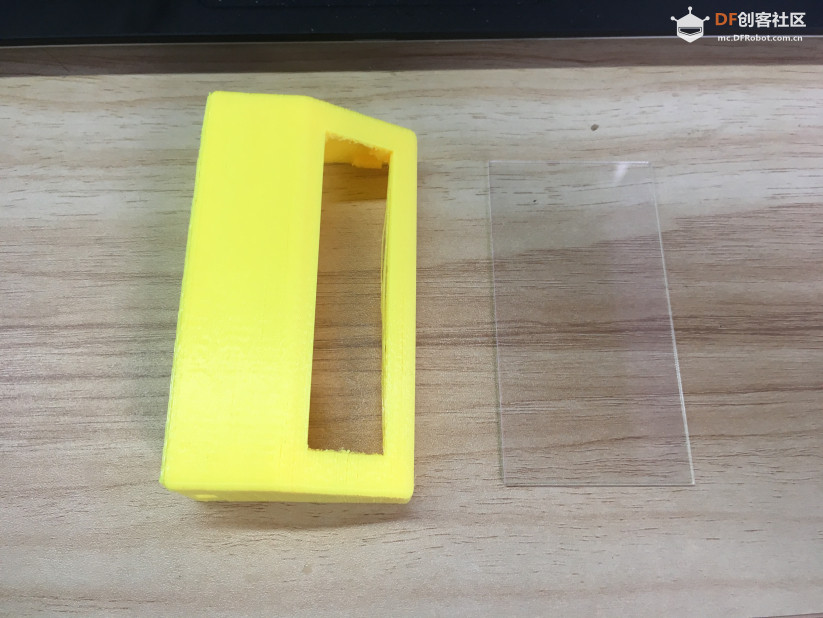

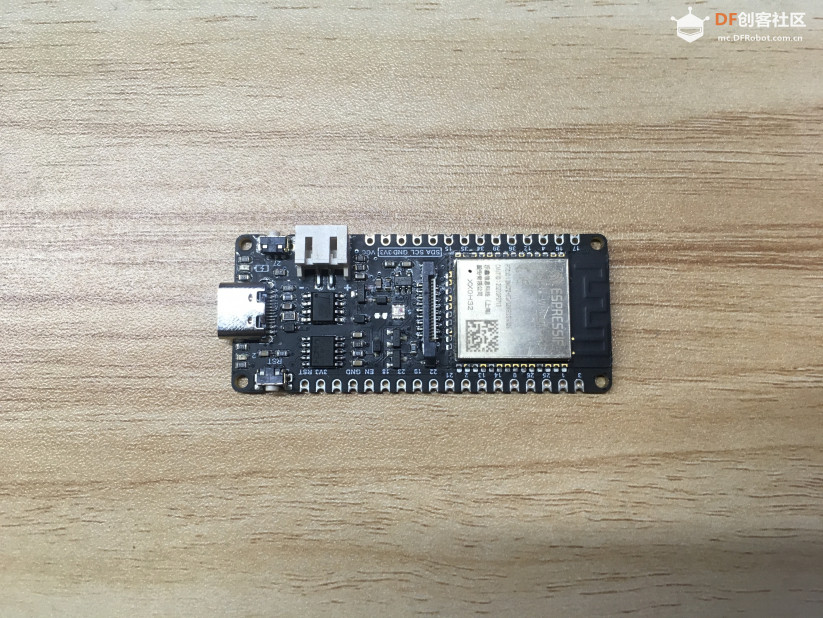

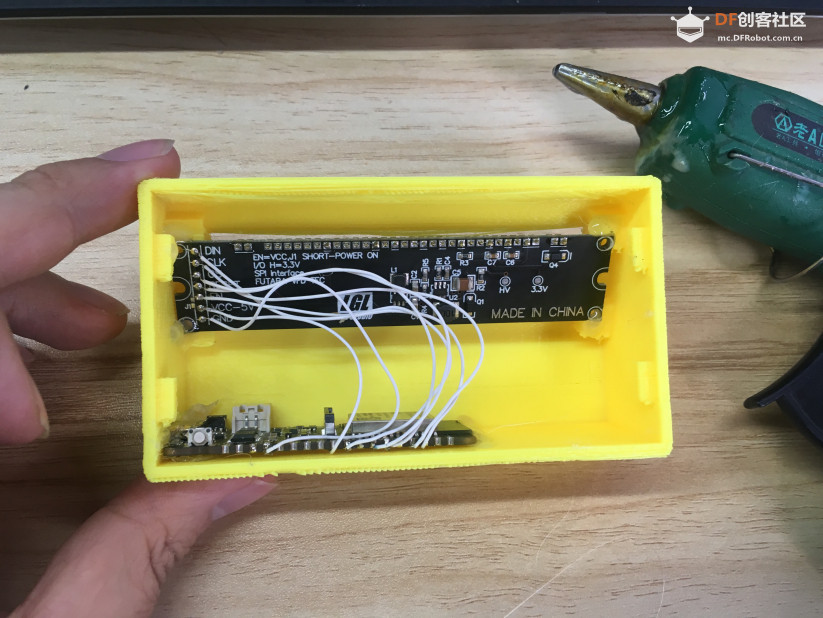

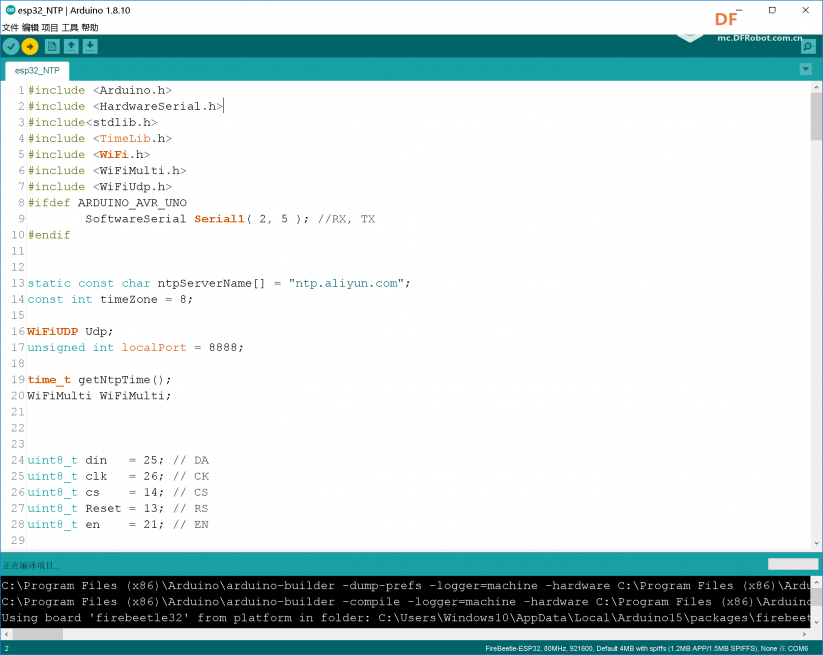

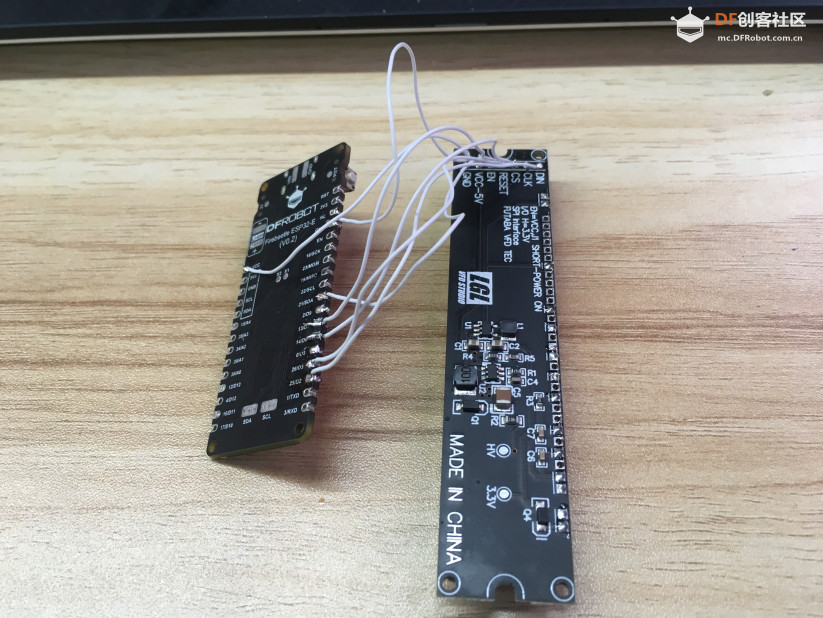

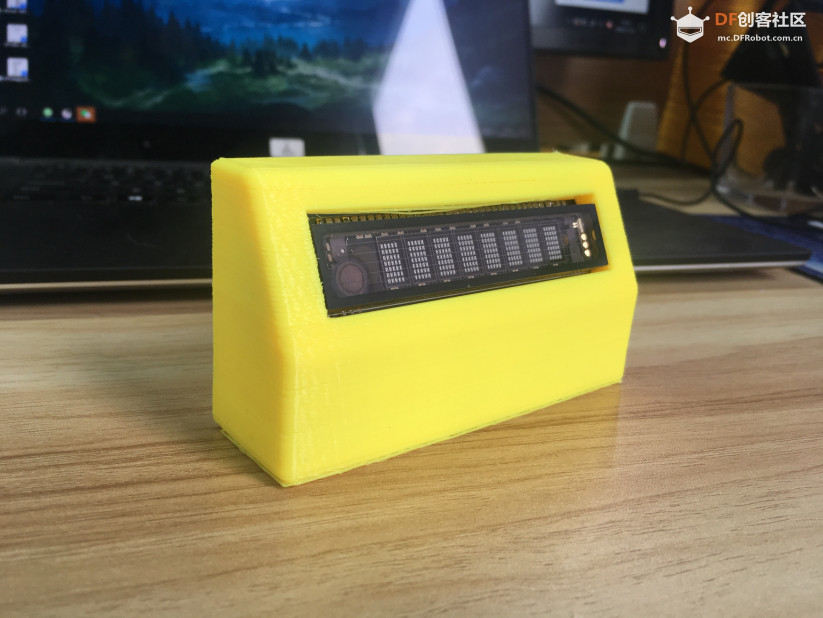

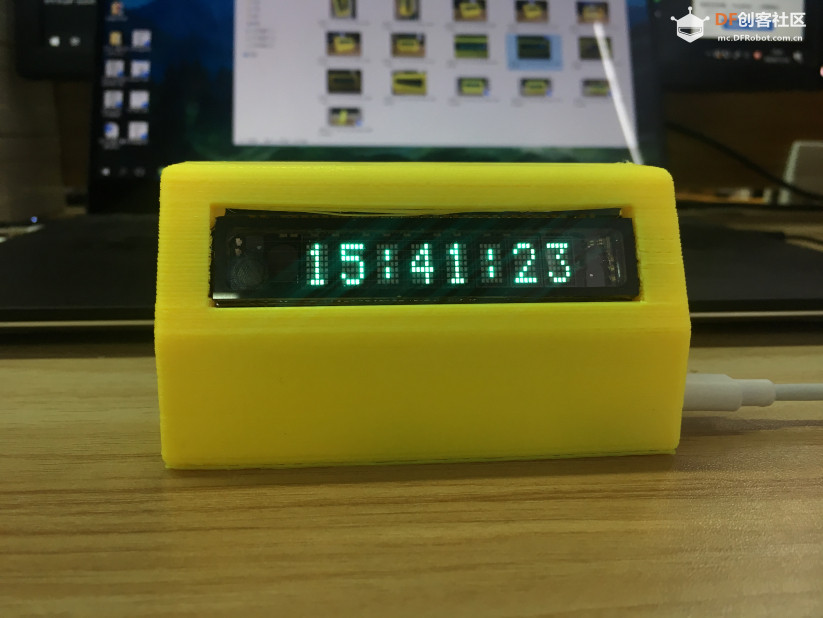

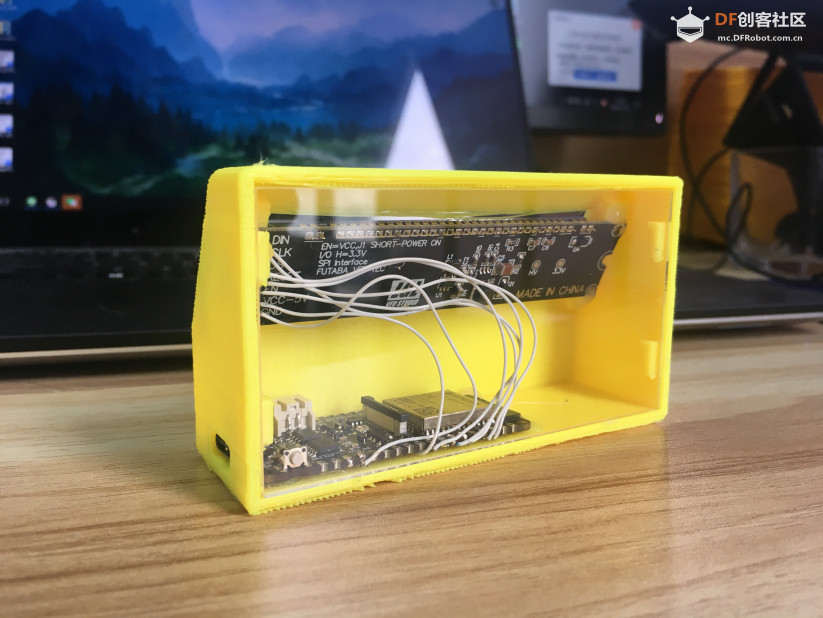

前几天，听到一个好朋友说准备搬新家，就想着送他点什么礼物。手上刚好拿到一个dfrobot出的新版Firebeetle系列的ESP32控制器，新版控制器比老版的尺寸上要小一些，采用的是type-c的端口  那就做一个网络时钟吧，这个制作会很简单，通过ESP32的wifi从网络上获取到时间，然后需要找一个显示时间的屏幕。屏幕有很多选项，lcd1602或者LED单色点阵来拼接。我这里之前偶然看到了一块VFD的荧光屏，点亮后是青色，并且泛着白光，整个看上去会有种斑驳的美感。所以这里就用它啦  准备材料： 1. Firebeetle ESP32 2. VFD荧光屏 我们先把VFD屏和ESP32焊起来   建一个最简单的外壳模型  利用3d打印将外壳给打印出来，外壳背后的盖子使用切割出的2mm亚克力板  将VFD和ESP用热熔胶固定在壳体里边  打一点胶，扣上盖子  烧录程序 这里先下载两个库文件 然后将文末的代码里的setup（）中的wifi和密码改成自己的，点击烧录即可  完成了。个人很喜欢这种VFD的显示效果，如果使用茶色的亚克力作面板的话，会有接近白色的显示效果。但我喜欢这种能看见内部结构的美感，内部看似复杂却又井井有条   放上两张动图   |
