求助：图形化模式485通信
2020-11-185.6万
AI 快速预览详细
本文介绍了485通信的图形化编程方法，详细描述了主机发送和设备回复的具体16进制数据。通过串口助手测试成功后，在图形化软件下编程时输出结果不正确。文章提供了具体的故障排查步骤和调试方法，帮助技术人员解决485通信中的问题。
|

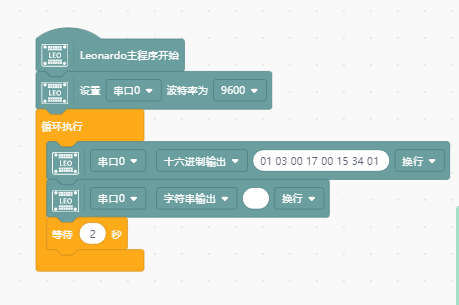

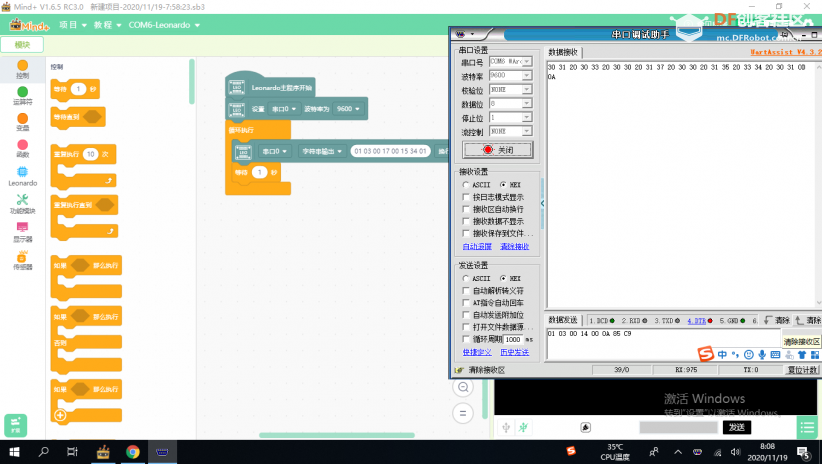

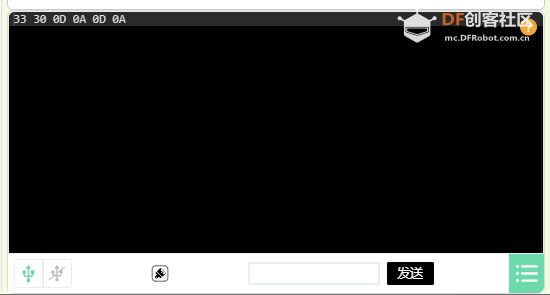

我想得到的结果 主机发送（全部是 16 进制）：01 03 00 17 00 15 34 01 设备回复（全部是 16 进制）：01 03 2A 10 0A 10 08 10 08 10 05 10 02 10 02 10 09 10 0A 10 00 10 13 10 01 10 02 0F FC 10 0F 10 06 10 0B 10 03 00 00 42 4A 42 3F 00 00 EA 8D 通过串口助手测试成功，如图一  在图形化软件下编程，如图二  输出结果不正确，如图三  恳请专家、高手、大师、巨匠、圣者给与指导！！！ |
还是包出去吧

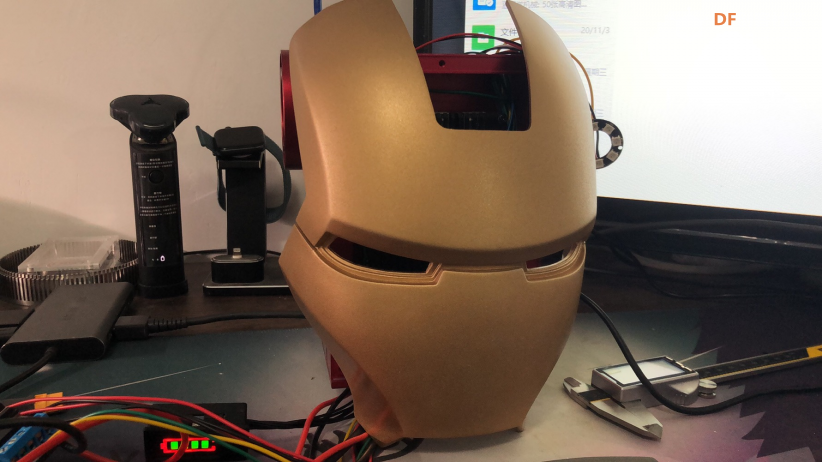

我在尝试做一个机器人头部，用了大量的DF模块（10轴+音频+MOS+LED+eeprom....）
主控用的拿铁熊猫+arduino

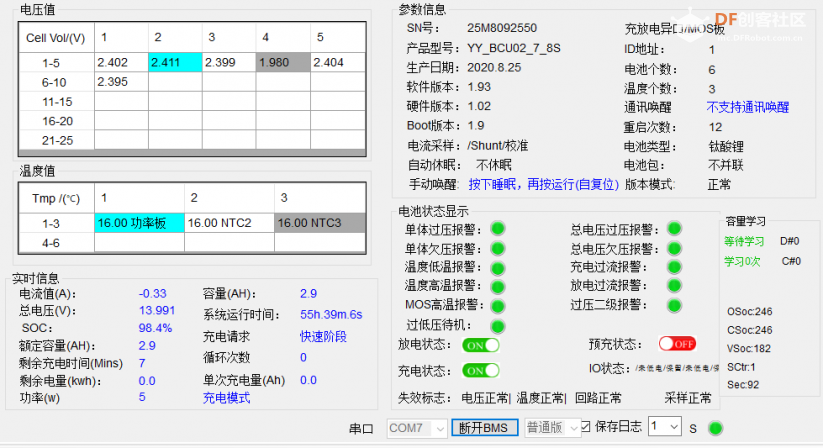

485通信主要包括（BMS+伺服电机）
编译模式可以用，一切正常
水平有限，哈哈，不报错，根本不知道哪错了

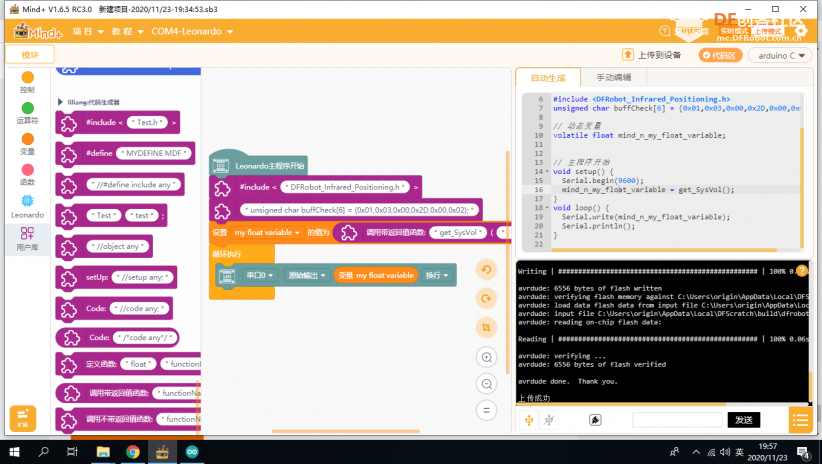

https://mindplus.dfrobot.com.cn/ext-arduino

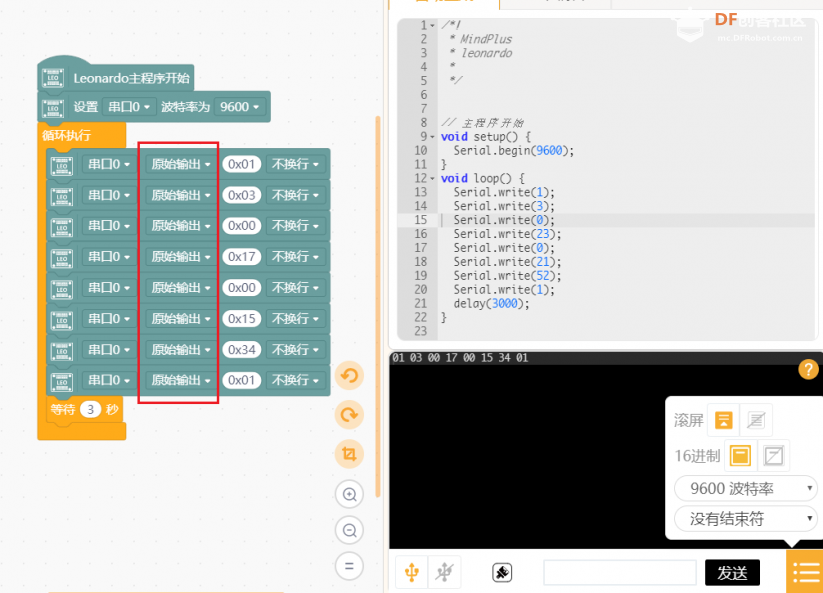

用原始输出+不换行，然后一字节一字节的输出，使用0x前缀就会自动识别为16进制
我以前没接触过这类东西，摸索这改

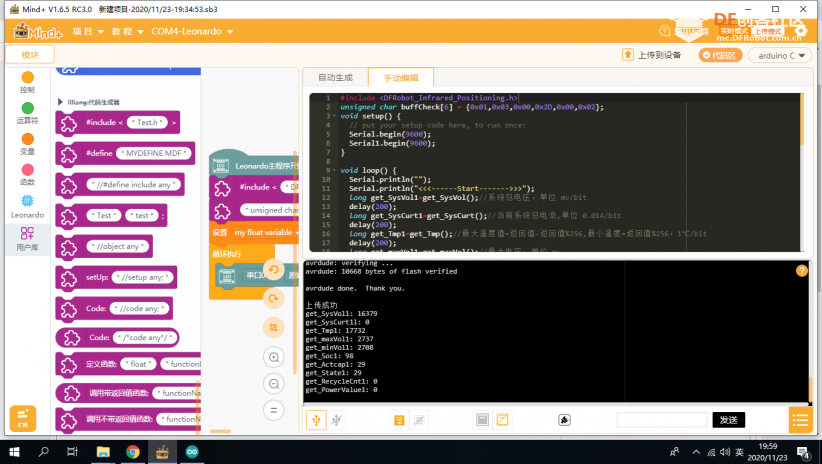

1、模板没有大调整，只是可以运行
2、改里面的文件，不是记事本编辑就可以，我找了个网站，上传---修改---下载----替换，需要这个过程（http://www.html580.com/10790/demo）
