前俩天为了玩《赛博朋克2077》，自己第一次尝试装了台主机。
这个树莓派机箱，有点香！图1

昨天在外网逛的时候，一眼被一个迷你主机吸引了，发现还是用树莓派做的，和大家一起分享一下。

正文

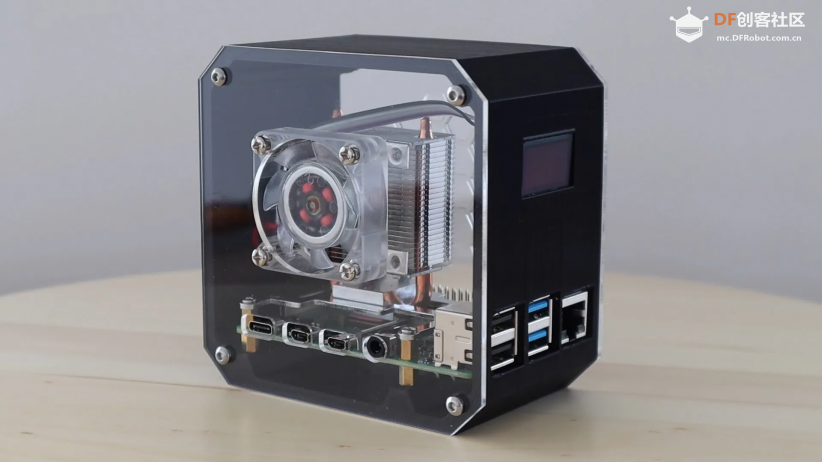

今天我将向大家展示如何为树莓派4自制桌面机箱，它看起来就像一台迷你桌面电脑。

这个树莓派机箱，有点香！图2

机箱的主体是3D打印的，它的侧面是透明的亚克力材质，所以你能够看到它。

我用了一个冰塔来给CPU散热，但是把风扇安装到了机箱的侧面，而不是散热片上。

这个树莓派机箱，有点香！图3

我还在机箱的正面加入了一个OLED显示屏，可以显示Pi的IP地址和一些统计数据，比如CPU、存储和内存的使用情况，以及CPU的温度。

你现在可以购买这个Raspberry Pi 4桌面机箱的预制套件--在这里购买。

材料准备

Raspberry Pi 4 （任何型号）
微型SD卡
树莓派电源
冰塔散热器
I2C OLED显示器
带状电缆
母头针
机器螺钉
2毫米亚克力
黑色PLA耗材

除了上面的材料，还需要有一台3D打印机来打印外壳的塑料部分。

我们不需要激光切割机来完成这个制作，虽然它对制作侧面有很大帮助。

我们也可以使用在线激光切割服务，或者干脆使用手工工具切割自己的侧面。

作者使用的是Desktop K40激光切割机/雕刻机。

制作Raspberry Pi 4桌面盒

3D打印机身

我首先在Tinkercad中设计了3D打印的箱体。

注：模型文件文末下载。

我画了一个机箱的大致轮廓，然后将树莓派放置在机箱内，这样USB和以太网端口可以通过正面使用，而电源、HDMI和音频端口则可以通过侧板连接试用。

OLED显示屏被放置在机箱正面的端口上方。

OLED显示屏将用两个小夹子固定在顶部边缘，底部用一个带塑料夹子的螺丝固定，这个设计我之前在我的基于Arduino的反应计时器上使用过。

树莓派将被安装在冰塔的黄铜支座上，所以我加了一些孔来适应M2.5的螺纹。

我并不经常取下树莓派背面的SD卡，所以我没有为它增加一个切口。如果你这样做，那么只要在后面的外壳上加一个圆形的切口。

如果你没有这个切口的话，换SD卡会比较麻烦，因为你需要把Pi从机箱上取下来才能存取。

我使用黑色PLA材料打印了树莓派4的机箱外壳，层高0.2mm，填充15%。

我还为显示屏的切口和前面的端口添加了打印支撑。

你可能也需要添加这些，这在你的切片软件中很容易做到。

此外，你还需要打印小的塑料显示屏夹子。

安装Raspberry Pi和冰塔散热器

现在机箱的主体已经完成，让我们把树莓派安装进去。

首先将黄铜支座拧入底座的孔中。

我只是改变了冰塔提供的螺丝和支座安装的方向，使它们直接拧入机箱底部，不需要和通孔。

如果你按照冰塔的安装手册，你会发现支座和螺丝的安装方向是相反的。

接下来，我们需要将风扇从冰塔上取下，这样我们就可以将其连接到亚克力侧板上。通过将风扇移动到侧板上，我们可以确保冷空气从机箱外部吸入，然后必须从对面的排风口呼出。

按照说明将支撑架添加到冰塔散热片的底部。

注意确保遵循这些支架的正确方向。

将树莓派放好，然后分别把四个螺丝对应拧到机身外壳的四个螺丝柱上，固定好。

将散热片贴到Pi的CPU上，并撕掉上面的一层保护膜。将冰塔散热器放置在CPU上的散热垫上，然后用四颗螺丝固定在黄铜螺丝柱上。

安装OLED显示屏

现在我们需要将OLED显示屏安装到前面板上。如果你的显示器没有将引脚焊接到位，请将它们焊接到显示器的背面。

将显示器的顶部边缘滑入塑料夹子下面，然后轻轻地将其推入切口中的位置。

使用3D打印的夹子用小螺丝固定。你可能需要一个十字螺丝刀来拧紧螺丝。

现在我们需要准备OLED显示屏的布线。

我们需要为GPIO引脚做4个连接，两个用于电源，两个用于通信。

我用一些杜邦连接器和一些带状电缆制作了这个短连接器电缆。你也可以使用一些母引脚头条或母面包板跳线来连接显示器和Pi。

这个树莓派机箱，有点香！图4

一旦你的电缆制作完成，将其连接到显示器的背面，然后将引线插入GPIO引脚，如下所示。

VCC至Pin1 3. 3V电源
GND至Pin14接地
SCL至引脚3 SCL
SDA至引脚2 SDA

我注意到这些OLED显示器有两个版本，它们的电源引脚是相反的，一个版本有VCC和GND，一个版本有GND和VCC，所以确保你的显示器连接电源的方式是正确的。

制作亚克力的侧面

现在箱子的内部零件已经完成了大半，我们来补上亚克力边框，把它合上。

再次打开Tinkercad，在机箱中大致定位了一个冰塔散热器的位置，这样风扇的孔就在侧板的正确位置。然后我把机箱和散热片的侧面轮廓导出，在Inkscape中打开，绘制激光切割轮廓。

我们需要两个侧面，一个是风扇的进风口，一个是有一些孔的排风口。

我们可以去掉内侧边缘的轮廓，因为我们只需要机箱的轮廓和螺丝孔。我们需要增加一个风扇的孔和周围四个风扇螺丝的孔。还需要在树莓派的侧面增加端口的切口。

接下来，我将风扇侧与排风侧做了一个镜像，并画了一个六边形的图案作为排风口。

注：打印模型文件，文末下载

如果你不打算用激光切割边框，而是用手工切割出来，那就在同样的区域用圆形钻孔（Ø8mm）代替这些六角孔。

现在让我们把侧板切出来。我用2毫米的透明亚克力做侧板。

如果你愿意的话，也可以用有色或不透明的亚克力。很多彩色板材只有3毫米的。也没关系，只是会让机箱的边缘更厚一点而已。

要将风扇安装到侧板上，你需要将一些M3螺母压入螺丝孔旁的口袋中。

最简单的方法是将螺母放在一个平面上，然后将风扇孔压在螺母上，将其推入到位。这些螺母很紧，所以在拧紧螺丝的时候不需要用扳手来固定。

如果你想重复使用风扇螺丝，它们会太短，无法穿过亚克力和风扇，然后进入螺母，你需要将螺母压入风扇的前部（亚克力一侧）。这并不是连接风扇的最佳方式，因为你并没有真正夹紧任何东西。我们只是依靠螺母和风扇之间的摩擦力来固定它，不过在这种情况下它也能正常使用。

使用四个M3 x 8mm六角头机器螺丝将风扇侧板拧到3D打印机箱上。

螺丝要紧一点，因为孔的里面不是螺纹。

现在把风扇插到Pi上的5V电源上，然后安装另一边的面板。红线接4号针（5V），黑线接6号针（地）。

装配就到这里了，树莓派4桌面机箱已经完成了。

接下来，我们只需要让OLED显示屏工作。

为OLED显示屏编程

为了让显示器工作，我们需要运行一个Python脚本。你需要启动你的Pi来完成这项工作。

Raspberry Pi使用I2C通信与显示器进行通信，所以您需要确保在您的偏好设置中启用该功能。您还需要确保Python-smbus和i2c-tools库都已安装。它们应该是默认安装的，但最好检查一下。

这个脚本主要是基于Adafruit Python库中的一个用于OLED显示模块的示例脚本，Shakhizat Nurgaliyev做了一些修改，增加了CPU温度和改变显示格式。

# Copyright (c) 2017 Adafruit Industries
# Author: Tony DiCola & James DeVito
#
# Permission is hereby granted, free of charge, to any person obtaining a copy
# of this software and associated documentation files (the "Software"), to deal
# in the Software without restriction, including without limitation the rights
# to use, copy, modify, merge, publish, distribute, sublicense, and/or sell
# copies of the Software, and to permit persons to whom the Software is
# furnished to do so, subject to the following conditions:
#
# The above copyright notice and this permission notice shall be included in
# all copies or substantial portions of the Software.
#
# THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR
# IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY,
# FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE
# AUTHORS OR COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER
# LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM,
# OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN
# THE SOFTWARE.
import time

import Adafruit_GPIO.SPI as SPI
import Adafruit_SSD1306

from PIL import Image
from PIL import ImageDraw
from PIL import ImageFont

import subprocess

# Raspberry Pi pin configuration:
RST = None     # on the PiOLED this pin isnt used
# Note the following are only used with SPI:
DC = 23
SPI_PORT = 0
SPI_DEVICE = 0

# Beaglebone Black pin configuration:
# RST = 'P9_12'
# Note the following are only used with SPI:
# DC = 'P9_15'
# SPI_PORT = 1
# SPI_DEVICE = 0

# 128x32 display with hardware I2C:
disp = Adafruit_SSD1306.SSD1306_128_32(rst=RST)

# 128x64 display with hardware I2C:
# disp = Adafruit_SSD1306.SSD1306_128_64(rst=RST)

# Note you can change the I2C address by passing an i2c_address parameter like:
# disp = Adafruit_SSD1306.SSD1306_128_64(rst=RST, i2c_address=0x3C)

# Alternatively you can specify an explicit I2C bus number, for example
# with the 128x32 display you would use:
# disp = Adafruit_SSD1306.SSD1306_128_32(rst=RST, i2c_bus=2)

# 128x32 display with hardware SPI:
# disp = Adafruit_SSD1306.SSD1306_128_32(rst=RST, dc=DC, spi=SPI.SpiDev(SPI_PORT, SPI_DEVICE, max_speed_hz=8000000))

# 128x64 display with hardware SPI:
# disp = Adafruit_SSD1306.SSD1306_128_64(rst=RST, dc=DC, spi=SPI.SpiDev(SPI_PORT, SPI_DEVICE, max_speed_hz=8000000))

# Alternatively you can specify a software SPI implementation by providing
# digital GPIO pin numbers for all the required display pins.  For example
# on a Raspberry Pi with the 128x32 display you might use:
# disp = Adafruit_SSD1306.SSD1306_128_32(rst=RST, dc=DC, sclk=18, din=25, cs=22)

# Initialize library.
disp.begin()

# Clear display.
disp.clear()
disp.display()

# Create blank image for drawing.
# Make sure to create image with mode '1' for 1-bit color.
width = disp.width
height = disp.height
image = Image.new('1', (width, height))

# Get drawing object to draw on image.
draw = ImageDraw.Draw(image)

# Draw a black filled box to clear the image.
draw.rectangle((0,0,width,height), outline=0, fill=0)

# Draw some shapes.
# First define some constants to allow easy resizing of shapes.
padding = -2
top = padding
bottom = height-padding
# Move left to right keeping track of the current x position for drawing shapes.
x = 0

# Load default font.
font = ImageFont.load_default()

# Alternatively load a TTF font.  Make sure the .ttf font file is in the same directory as the python script!
# Some other nice fonts to try: http://www.dafont.com/bitmap.php
# font = ImageFont.truetype('Minecraftia.ttf', 8)

while True:

    # Draw a black filled box to clear the image.
    draw.rectangle((0,0,width,height), outline=0, fill=0)

    # Shell scripts for system monitoring from here : https://unix.stackexchange.com/questions/119126/command-to-display-memory-usage-disk-usage-and-cpu-load
    cmd = "hostname -I |cut -f 2 -d ' '"
    IP = subprocess.check_output(cmd, shell = True )
    cmd = "top -bn1 | grep load | awk '{printf \"CPU Load: %.2f\", $(NF-2)}'"
    CPU = subprocess.check_output(cmd, shell = True )
    cmd = "free -m | awk 'NR==2{printf \"Mem: %s/%sMB %.2f%%\", $3,$2,$3*100/$2 }'"
    MemUsage = subprocess.check_output(cmd, shell = True )
    cmd = "df -h | awk '$NF==\"/\"{printf \"Disk: %d/%dGB %s\", $3,$2,$5}'"
    Disk = subprocess.check_output(cmd, shell = True )
    cmd = "vcgencmd measure_temp |cut -f 2 -d '='"
    temp = subprocess.check_output(cmd, shell = True )

    # Write two lines of text.

    draw.text((x, top), "IP: " + str(IP,'utf-8'), font=font, fill=255)
    draw.text((x, top+8), str(CPU,'utf-8') + " " + str(temp,'utf-8') , font=font, fill=255)
    draw.text((x, top+16), str(MemUsage,'utf-8'), font=font, fill=255)
    draw.text((x, top+25), str(Disk,'utf-8'), font=font, fill=255)

    # Display image.
    disp.image(image)
    disp.display()
    time.sleep(.1)

注：OLED显示屏Python脚本下载见文末

你需要从Github上下载Adafruit原版示例库，按照以下步骤完成设置。https://github.com/adafruit/Adafruit_Python_SSD1306

打开一个新的终端窗口，然后导航到库的目录。
