基于Mind+平台的蓝牙翻页笔项目
2021-01-046383
AI 快速预览详细
本文介绍了一个基于Mind+平台的鳄霸王蓝牙翻页笔项目，旨在解决教师在PPT演示时的操作不便问题。通过掌控板和蓝牙模块，实现远程控制PPT播放。项目包括硬件清单（掌控板、鳄霸王拓展板、蓝牙接收模块）和详细的编程步骤。最终效果是通过摇杆上下拨动控制PPT翻页，A键开始播放，B键停止播放。难度适中，适合有一定编程基础的教师尝试。

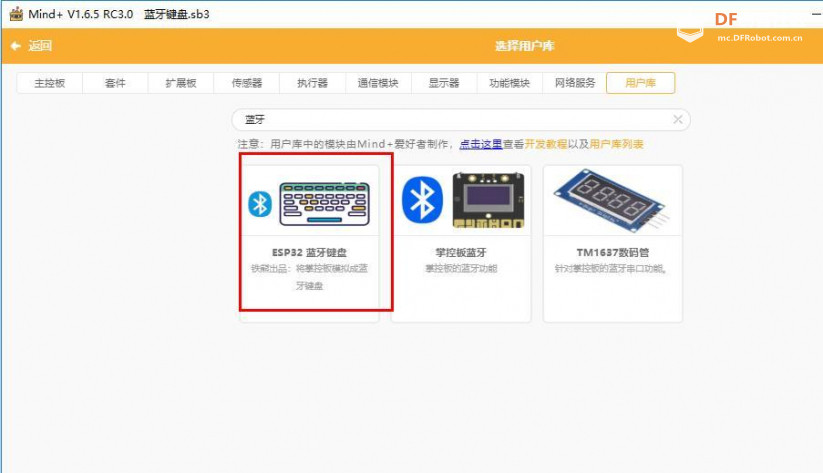

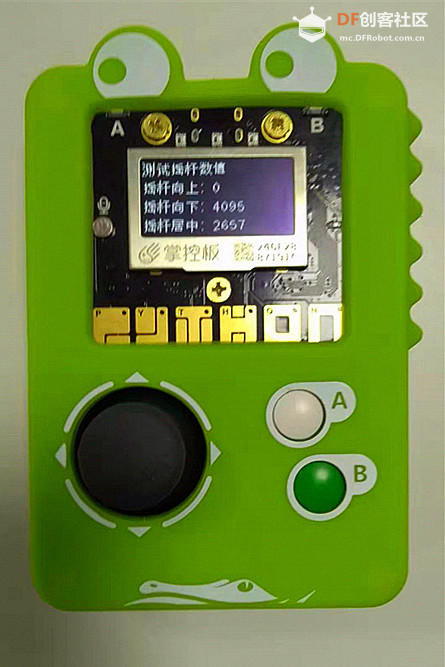

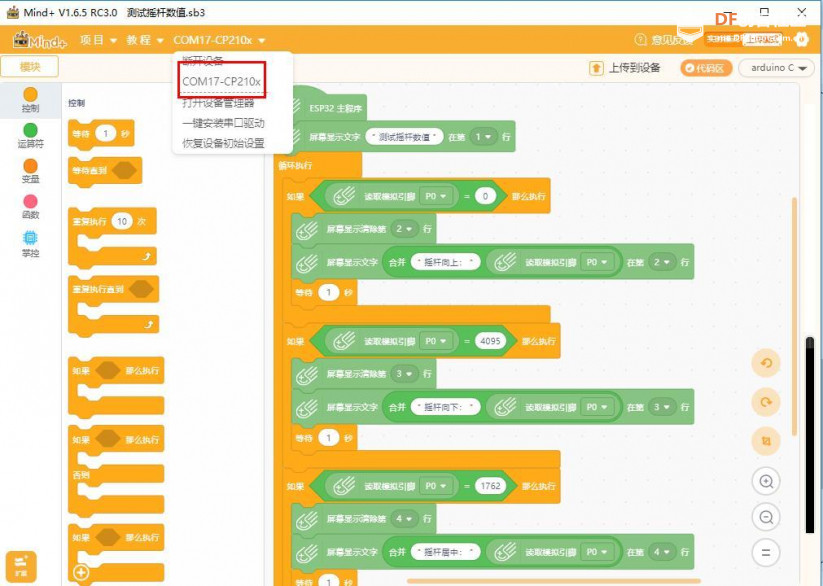

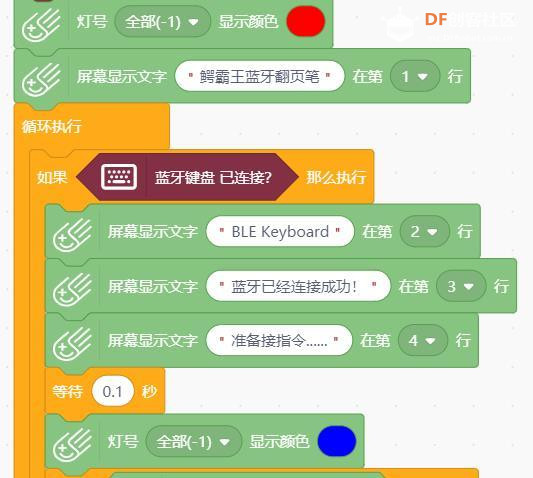

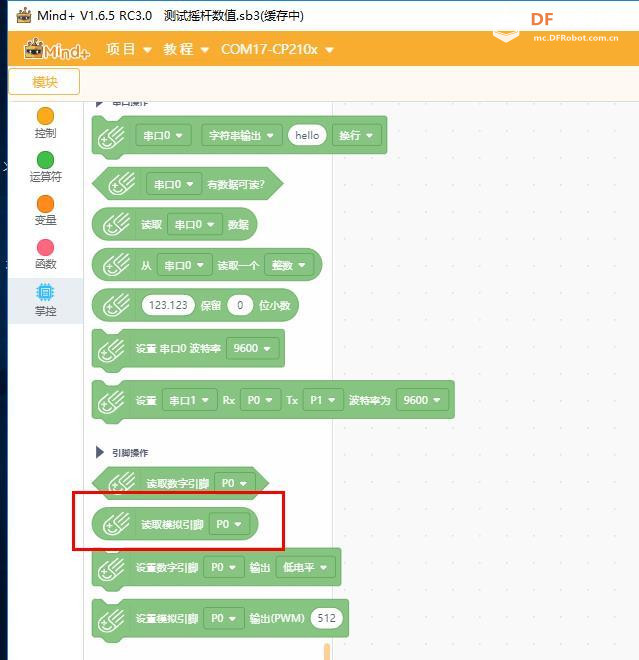

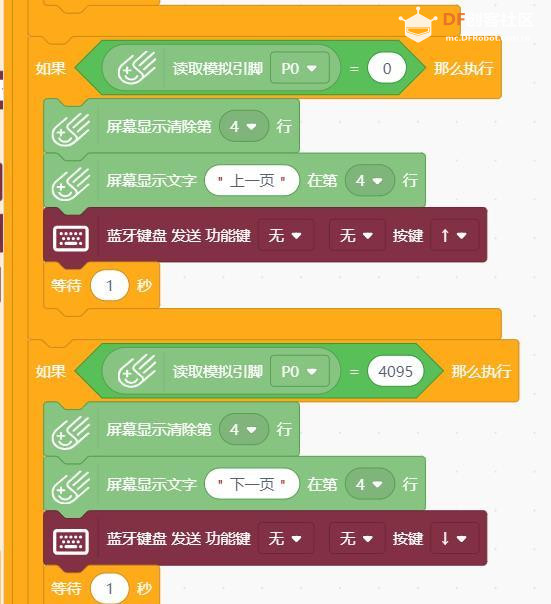

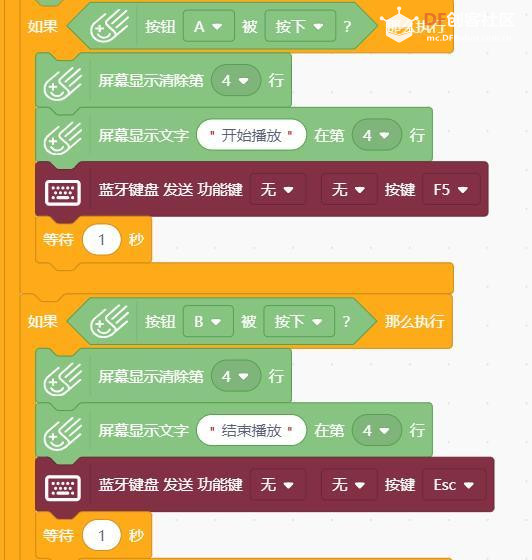

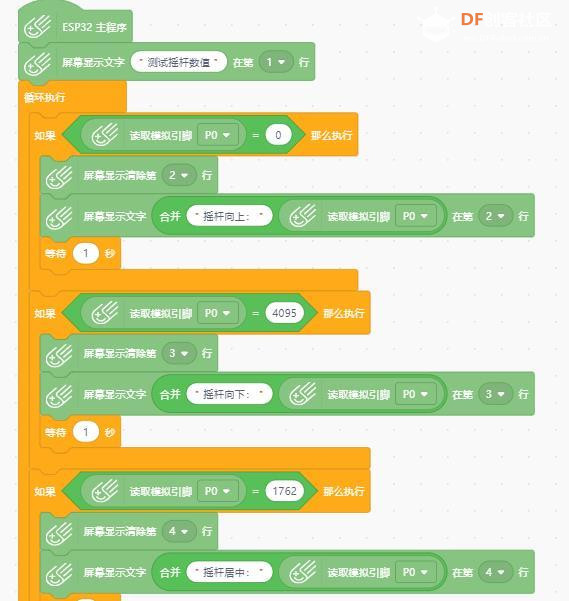

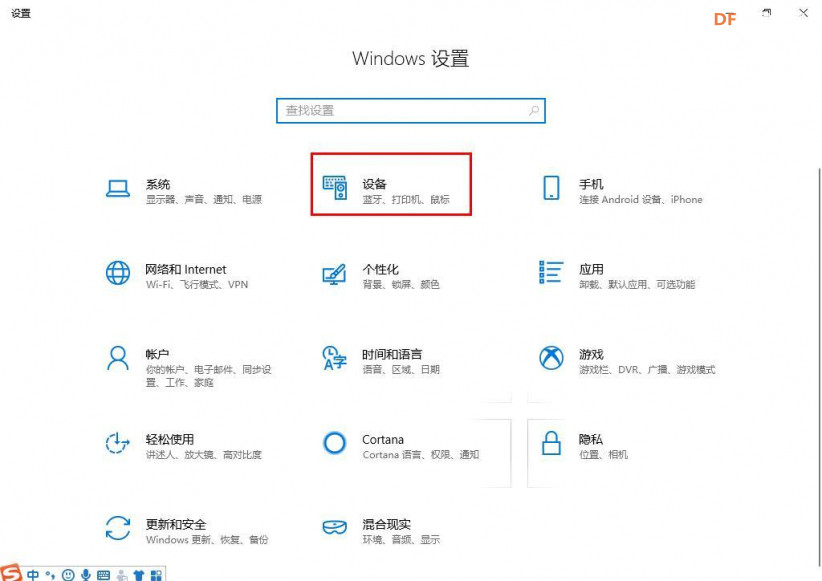

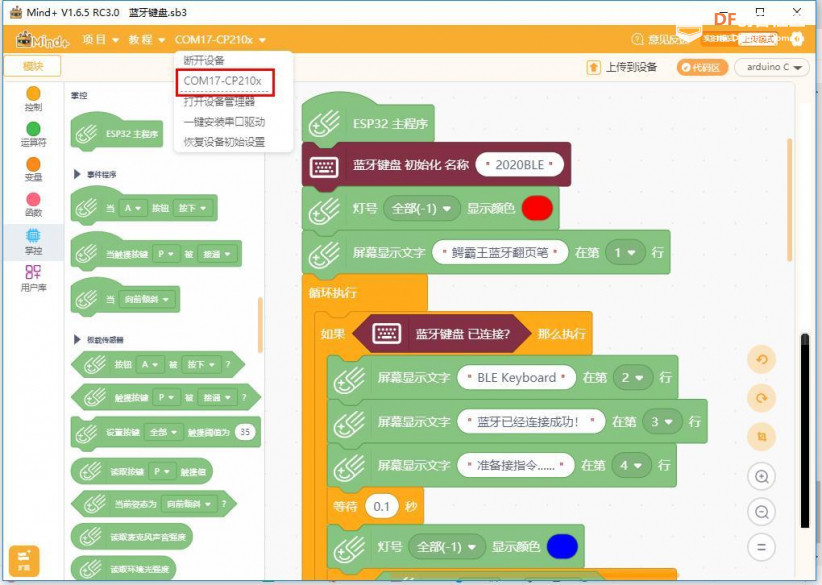

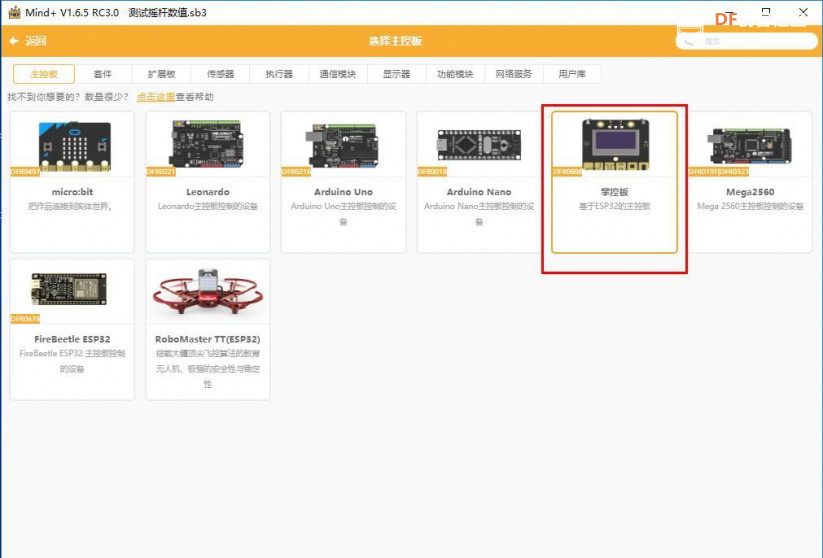

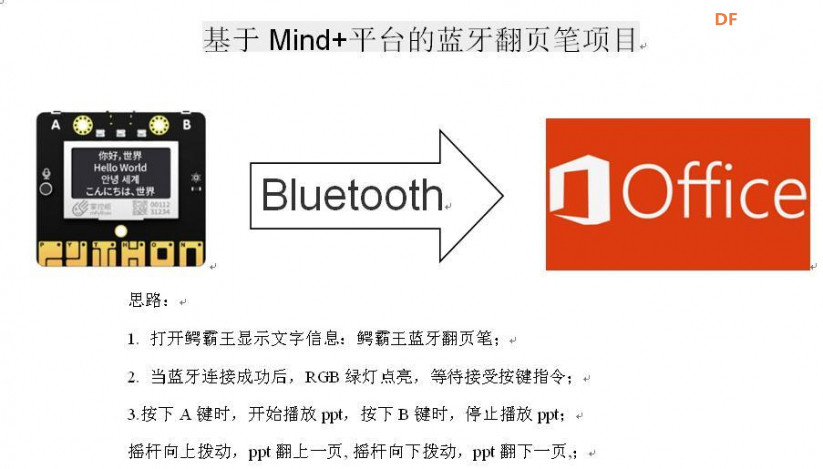

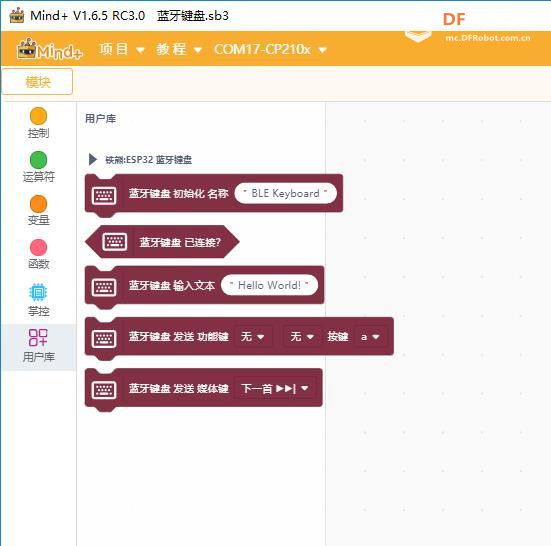

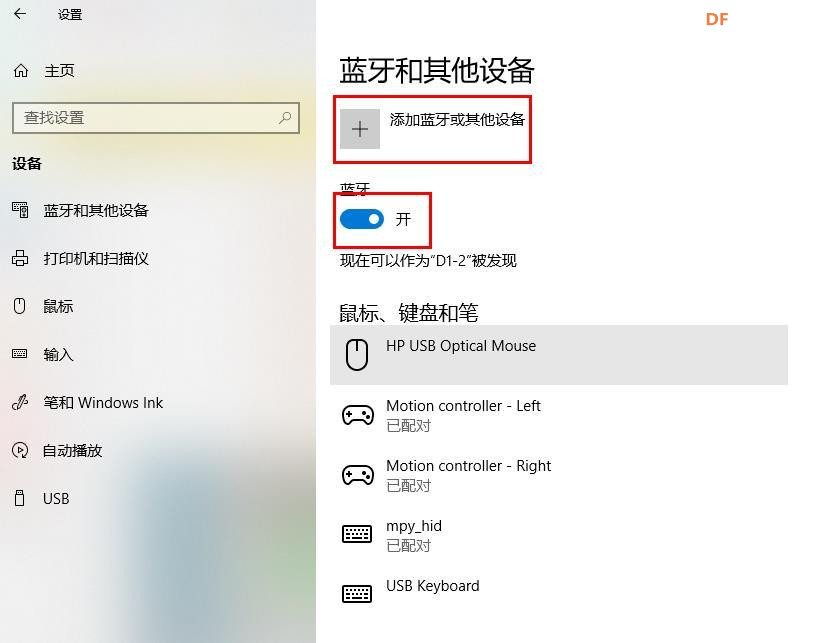

 作为一名教师在作ppt演示时，我们经常都碰到这样的尴尬，需要一边操作电脑一边讲解，行动上受到限制，很不方便。如何让我们在教学演示时彻底解放出来，真正实现"走到哪里，讲到哪里，讲到哪里，指到哪里"。今天分享一个《鳄霸王蓝牙翻页笔》项目，让我们老师们在教学时充分发挥肢体语言，让教学更生动，更完美，解决在课堂上使用鼠标的不便的问题。  1.当掌控板与WIN10之间的蓝牙配对成功，控制PPT幻灯片播放状态 2.打开鳄霸王显示文字信息：鳄霸王蓝牙翻页笔， 3. 当蓝牙连接成功后，RGB绿灯点亮，等待接受按键指令， 4.按下A键时，开始播放ppt，按下B键时，停止播放ppt 5.摇杆向上拨动，ppt翻上一页, 摇杆向下拨动，ppt翻下一页,  硬件： 1.掌控板 2.鳄霸王拓展板 3.蓝牙接收模块 软件：Mind+ 四、【测试数据】 鳄霸王的摇杆上下连接掌控板P0口，左右连接P1口，现在对数据进行测试。  1.打开Mind+v1.6.5,连接设备COM17；  2.左下角点击扩展添加主控板：掌控板；  3.点左侧掌控模块，找到引脚操作指令；  4.测试摇杆的数值  1.打开Mind+v1.6.5,连接设备COM17；  2.左下角点击扩展添加主控板：掌控板； 用户库：输入蓝牙，添加蓝牙键盘模块；  3.点左侧用户库模块，找到ESP32蓝牙相关指令；  4.编写程序 如果蓝牙配对失败，掌控板rgb显示红灯； 如果蓝牙配对成功，掌控板rgb显示蓝灯； 如果收到掌控板A键发送的蓝牙数据；发出蓝牙键盘F5指令； 如果收到掌控板B键发送的蓝牙数据；发出蓝牙键盘ESC指令； 如果收向上拨动摇杆的蓝牙数据；发出蓝牙键盘方向向上指令； 如果收向下拨动摇杆的蓝牙数据；发出蓝牙键盘方向向下指令；    六、【蓝牙连接】 通过编写程序已经将掌控板模拟成了蓝牙键盘，我们需要将掌控板和电脑进行配对，这样控制PPT的播放。 以 Windows 10 系统为例，其他系统类似。  1.进入Windows设置，找到添加蓝牙设备，蓝牙和其他设备。  2.打开蓝牙按钮，点击最上面的“+”号，准备添加蓝牙设备。  3. 进入添加设备界面，搜寻蓝牙设备，添加蓝牙的类型  4.如果连接成功，掌控板rgb灯，由红灯变为蓝灯，等待掌控板发出指令…  蓝牙（Bluetooth） 1.蓝牙是无线网络传输技术的一种，设备无需对准就能传输数据，传输距离小于10米。 2.蓝牙技术非常适合耗电量低的数码设备相互分享数据，如手机、掌上电脑等。而且，蓝牙设备之间还能传送声音，如蓝牙耳机。 3.实现各种蓝牙无线设备与pc的连接， 并实现相应通讯和数据传输功能 八、视频回放 |
