本文介绍了如何使用脑电头环和Arduino制作一个脑控表情包。首先，通过蓝牙4.0将脑电头环与Arduino连接，然后使用米思奇图形化编程软件编写程序。佩戴脑电波头环时，需要紧贴前额和耳后以采集脑电波信号。最后，通过UDrone APP连接设备并发送数据，实现专注力控制动态表情的效果。这个项目不仅有趣，还能帮助孩子学习脑机接口技术和编程知识。
|

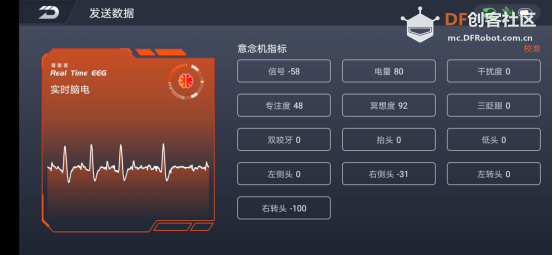

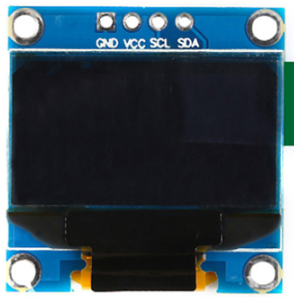

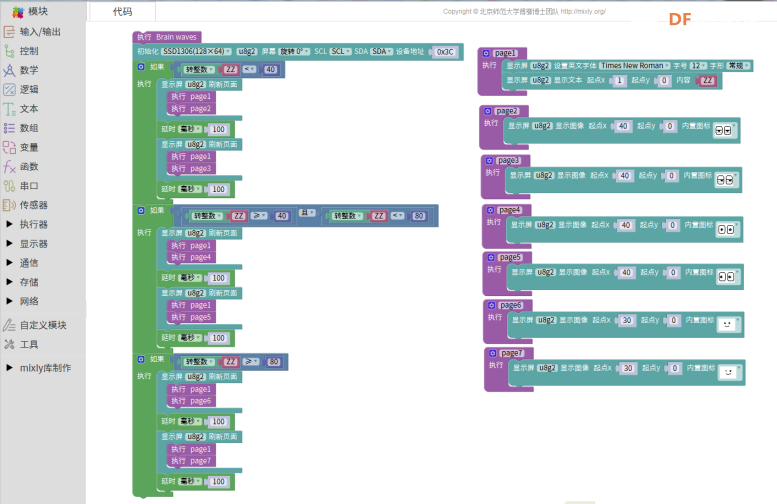

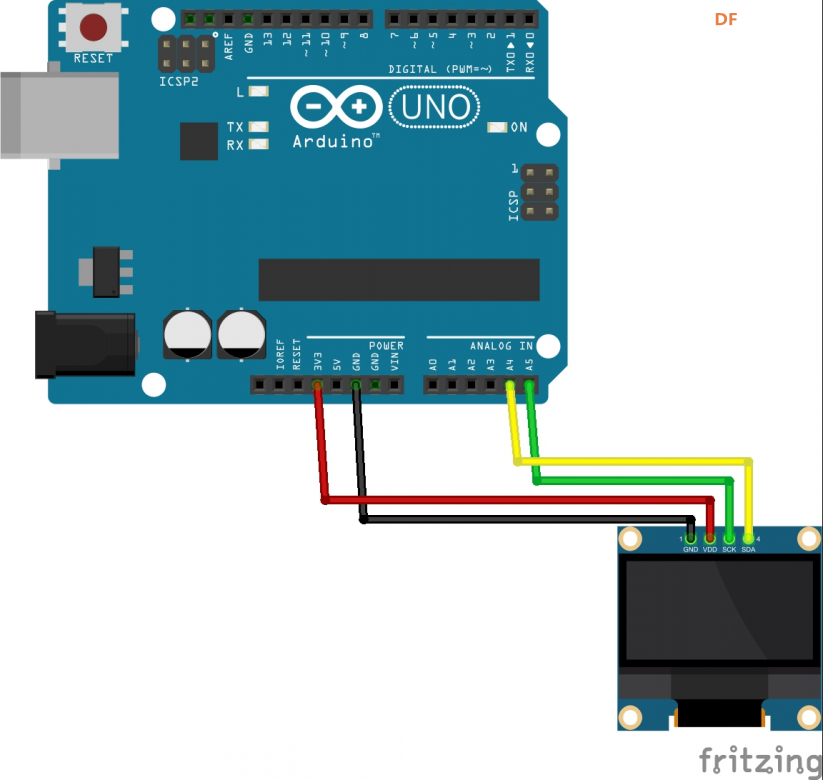

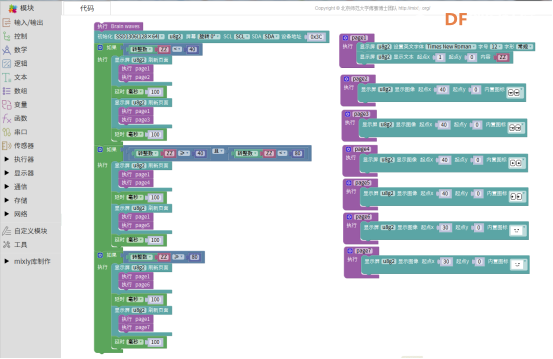

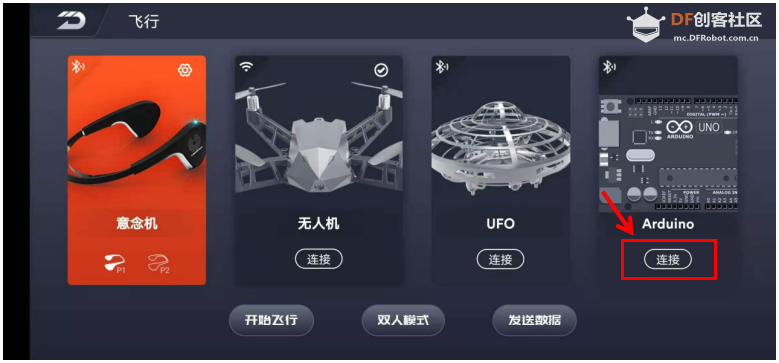

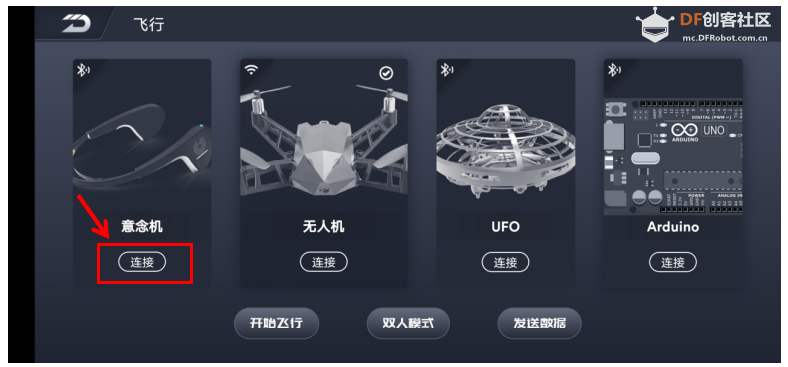

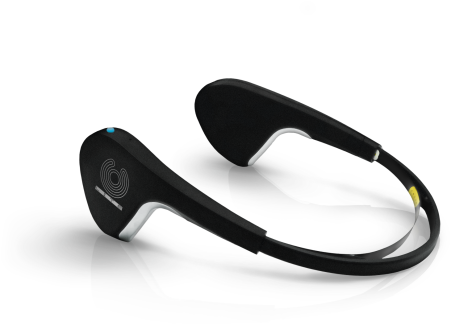

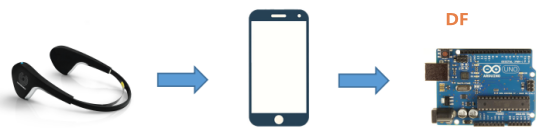

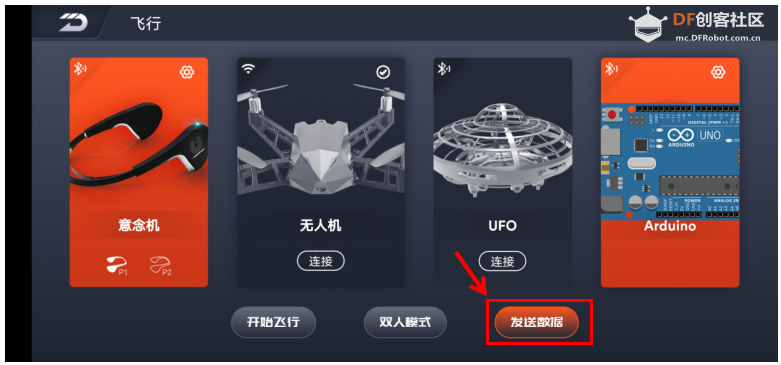

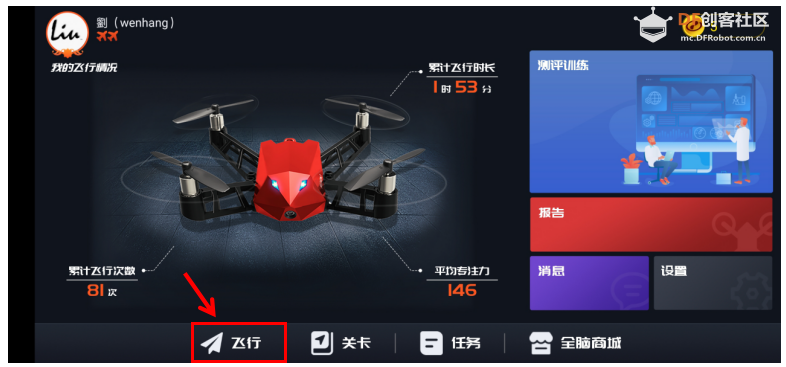

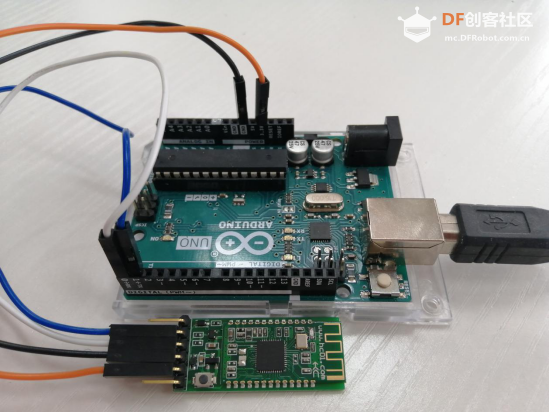

上一个帖子我做的是脑控灯，一出来后收到了热烈的关注，都觉得很神奇很好玩， 但是呢，也有人问我除了脑控灯，他还能做什么呢？  那我毫不吝啬的告诉你，当然可以做很多其他作品，只要你敢想，没有什么是不可能的。 其实关于脑控的技术很多朋友也想了解的多一些，在介绍今天的作品前，先给大家科普一下关于脑机接口技术。 OK，那么什么是脑机接口呢？ 脑机接口就是用人或动物脑与计算机设备直接连接的通道，也就是通过脑电信号控制外部的设备的技术。  其实关于脑机接口技术的研究最早可以追溯到1924年德国一名医生汉斯·贝格尔，他从人的大脑检测出了脑电信号。  后来就从动物身上做各种脑机实验，比如用猴子的脑电信号控制机器人的手臂的实验。  在2012年巴西世界杯身着机器战甲的截肢残疾者，凭借脑机接口和机械外骨骼开出了一球。意味着脑机接口技术用于医疗健康领域的研究价值。  所以未来脑机接口（BCI）技术的应用前景非常的广阔，比如可以帮助人们直接通过思维来控制基于BCI接口的机器人，从事各种工作。 脑机接口机器人不仅在残疾人康复、老年人护理等医疗领域具有显著的优势，而且在教育、军事、娱乐、智能家居等方面也具有广阔的应用前景。  通过前面的介绍，大家应该对与脑机接口技术有一定的了解了， 那么今天，我将用脑电头环结合Arduino做一个脑控表情包的作品。  那么具体是怎么样的呢？ 接下来一起看看吧！ 一、设备连接 总的来说，脑电信号能被arduino接收到，是通过蓝牙信号的传输，那么他的传输过程如下：  那么接下来跟着我一步步进行。 首先arduino上接入蓝牙，主要是通过蓝牙接收脑电信号。 记得蓝牙模块上的TX和RX发别与arduino上的0和1号接口连接。 特别说明，需要使用4.0及以上的蓝牙。  然后接入一个OLED 屏幕，记得OLED 屏幕接入的电压是3.3v，电压太大容易烧坏。  OLED 屏幕模块的SDL连接A4，SCL连接A5。  二、编写程序 这次为了能让更多人看懂，我特意用了米思奇图形化编程软件来实现编程功能， 这个图形化编程软件能接很多硬件，丰富又单的操作能够让原本有基础的学生用起来更加顺畅。  在上传程序前，要记住把0和1号的接线先拔下来，上传成功后再接上。 相关的脑电信号的接收，已经打包成了函数，到时候直接打开调用即可。 三、佩戴脑电波头环  佩戴的时候需要把脑电波头环的电极紧贴前额以及耳后，这样才能采集到脑电波信号，如下图佩戴参考。  四、连接手机UDrone APP 1、点击飞行  2、连接脑电波头环  3、连接arduino蓝牙 根据你的蓝牙名字连接  4、点击发送数据  5、进入脑电数据面板  五、效果实现 本次我主要实现的效果是，通过专注力的三个等级，分别会显示不同的动态表情包， 比如： 专注力在0~40时，表情显示困倦 专注力在40~80时，表情显示正常 专注力在80以上时，表情显示笑脸（可惜软件库没有表示专注的表情~） 好了看完今天的案例，是不是收获满满呢？ 如果有啥没明白的可以留言哦~ |
-
