🚀 用Mind+玩转PinPong库：轻松实现跨设备编程！

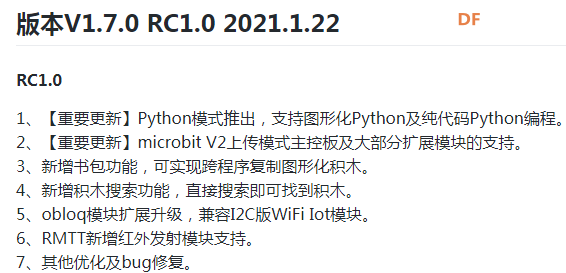

近期 Mind+ 迎来重大版本更新，新增了上传模式 micro:bit V2.0 支持，另外推出了 Python 模式。是的，你没听错，就是目前很流行的编程语言 Python。那我们就不用再单独安装 Python 编程环境，可以直接在 Mind+ 中编写用 PinPong 库控制的代码了！
用Mind+玩转PinPong库图1

下面我们一起来看一下这全新的 Python 模式吧。
Python 模式介绍
用Mind+玩转PinPong库图2

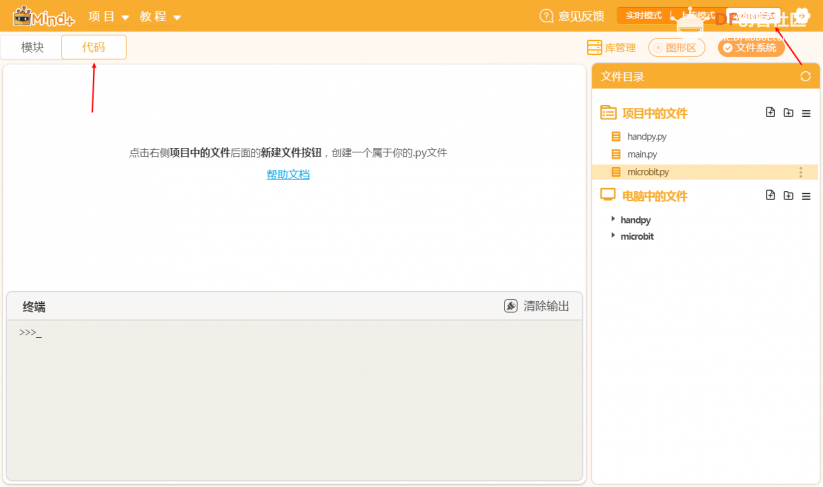

将软件更新到 1.7.0 RC1.0 后可以在原先右上角模式切换处看到新增了一个【Python模式】选项。点击【Python模式】即可切换到 Python 模式。在 Python 模式中我们可以看到界面分为三个部分：左上方是代码编辑区，左下方是终端信息输出区，右侧是文件管理区。我们可以看到软件左上角有【模块】和【代码】两个选项可以切换。当前状态是代码编程界面，适合代码熟练的同学手工编写代码。
用Mind+玩转PinPong库图4

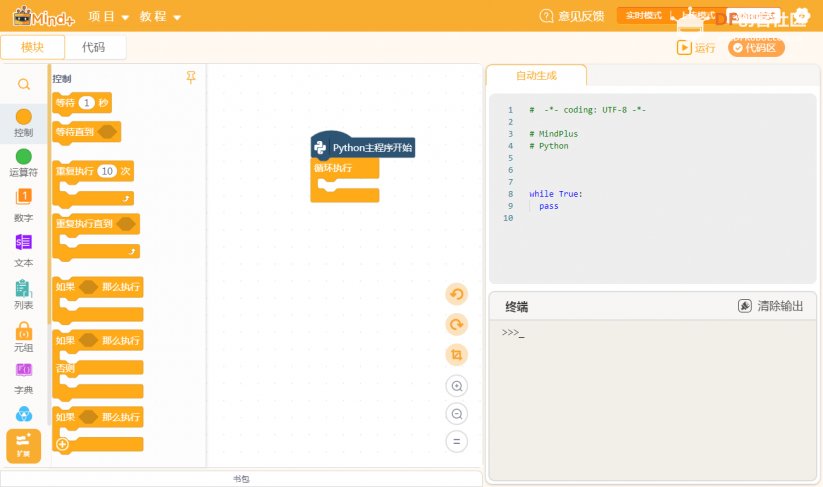

切换到模块编程，我们可以看到 Mind+ 经典的界面布局。是不是很像上传模式呢？左侧是积木块，中间是脚本编辑区，右侧是自动生成的代码和终端显示区。这边的使用方法和上传模式类似，也有【扩展】可以加载。不过目前扩展只有“海龟绘图”和“代码生成器”，用户库暂未开放。模块编程适合那些对 Python 语法不熟悉，想要学习Python 的同学。
用Mind+玩转PinPong库图3

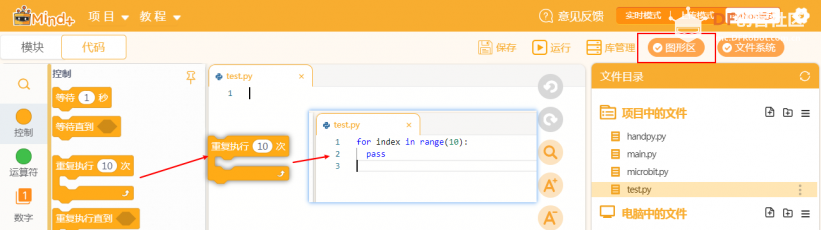

对于那些有一定 Python 语言基础的同学可能更习惯手工编写代码，可以选择代码编程模式。但有时候可能会忘记一些代码的语法，此时可以点击右上角的【图形区】按钮，打开左侧的图形化代码面板。找到想要使用的积木块，拖动到中间代码编辑区即可自动生成该积木的 Python 代码。简直不要太友好~~
用PinPong库编写代码

PinPong 库是一套控制开源硬件主控板的 Pyhton 库，基于Firmata协议并兼容 MicroPython 语法。借助于 PinPong 库，直接用 Python 代码就能给各种常见的开源硬件编程。其原理是给开源硬件烧录一个特定的固件，使开源硬件可以通过串口与电脑通讯，执行各种命令。

PinPong 库的名称由“Pin”和“Pong”组成，“Pin”指引脚，“PinPong”为“乒乓球”的谐音，指信号的往复。

PinPong 库的设计，是为了让开发者在开发过程中不用被繁杂的硬件型号束缚，而将重点转移到软件的实现。哪怕程序编写初期用 Arduino 开发，部署时改成了掌控板，只要修改一下硬件的参数就能正常运行，实现了“一次编写处处运行”。

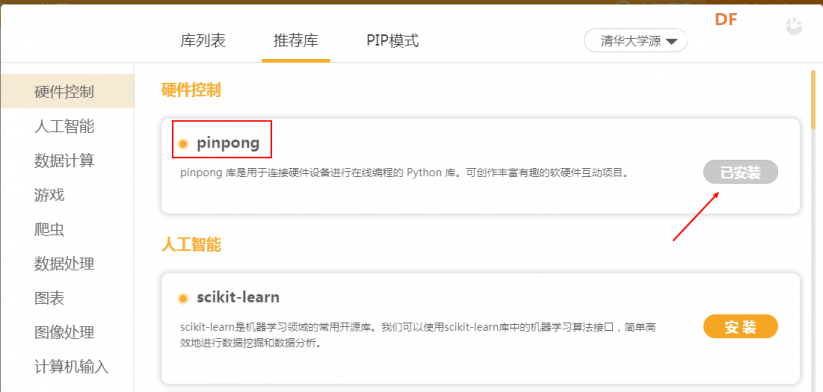

在使用 PinPong 库之前需要安装扩展库。点击软件右上角的【库管理】按钮，在弹出的面板中找到 pinpong，点击【安装】即可完成安装。如果安装速度较慢，可以在右上方切换不同的源。
用Mind+玩转PinPong库图5

安装完成后就可以开始编写代码了。我们在项目文件目录中新建一个文本文件，例如名为“main.py”。打开 PinPong 库文档，找到示例代码，粘贴到文件中。
import time
from pinpong.board import Board,Pin,ADC

Board("uno").begin()             #初始化，选择板型(uno、leonardo、xugu)和端口号，不输入端口号则进行自动识别
#Board("uno","COM36").begin()    #windows下指定端口初始化
#Board("uno","/dev/ttyACM0").begin() #linux下指定端口初始化
#Board("uno","/dev/cu.usbmodem14101").begin() #mac下指定端口初始化

adc0 = ADC(Pin(Pin.A0)) #将Pin传入ADC中实现模拟输入模拟输入方法1
#adc0 = Pin(Pin.A0, Pin.ANALOG) #引脚初始化为电平输出模拟输入方法2

while True:
  v = adc0.read()  #读取A0口模拟信号数值模拟输入方法1
  #v = adc0.read_analog() #读取A0口模拟信号数值模拟输入方法2
  print("A0=", v)
  time.sleep(0.2)
这段代码实现的主要功能是读取模拟引脚 A0 的数据，主控板是 Arduino。我们可以在 A0 接入一个光线传感器，读取环境光线的强弱。

将传感器连接好后把 Arduino 接到电脑，按下【运行】按钮即可观察效果。
用Mind+玩转PinPong库图6

那我们如果更换了主控板，代码该怎么改呢？观察上述代码，我们发现使用 PinPong 库分为几个步骤。
1.导入 PinPong 库：from pinpong.board import Board,Pin,ADC
2.指定主控类型：Board("uno").begin()
3.定义引脚：adc0 = ADC(Pin(Pin.A0))
4.读取引脚数据：v = adc0.read()
更换了主控板，我们只需要修改主控类型及对应的引脚信息就完成了程序的迁移。例如下方便是将主控板更换为 micro:bit 后的代码：
import time
from pinpong.board import Board,Pin,ADC

Board("microbit").begin() #改动1

adc0 = ADC(Pin(Pin.P0)) #改动2

while True:
  v = adc0.read()
  print("A0=", v)
  time.sleep(0.2)
演示效果如下：
用Mind+玩转PinPong库图7

同理我们也可以把主控改成掌控板：
import time
from pinpong.board import Board,Pin,ADC

Board("handpy").begin() #改动1

adc0 = ADC(Pin(Pin.P0))

while True:
  v = adc0.read()
  print("A0=", v)
  time.sleep(0.2)
也可以正常运行：
用Mind+玩转PinPong库图8

综上，PinPong 库编写的代码很方便迁移，更改主控后代码改写量很少，让用户更注重核心代码的实现。
当然，读取光线这个命题其实也不一定要用光线传感器。例如 micro:bit 和掌控板的板载资源就可以实现环境光线强弱的检测。下面分别用 PinPong 库调用 micro:bit 和掌控板的板载资源来实现光线检测。
micro:bit
import time
from pinpong.board import Board,MSensor

Board("microbit").begin()

micro = MSensor()

while True:
print(micro.get_brightness()) #读取环境光
time.sleep(0.2)
掌控板
import time
from pinpong.board import Board,HSensor

Board("handpy").begin()

esp = HSensor()

while True:
print(esp.read_light()) #读取环境光强度
time.sleep(0.2)
对比发现两者代码很接近，主要区别在于导入的模块名称及调用的方法名称不同。
