用红外对射光电开关测速：STEM教育中的麦昆小车实验 🚗💡

红外对射光电开关广泛应用于机械自动化、汽车防盗等行业作检测、计数、测速、人员通过、等其它工业自动化感测用途，也可在智能机器人竞赛中用作速度检测，通过计时等。
今天就给大家带来一个红外对射光电开关极其简单的一个应用，就是利用两组红外对射光电开关测试麦昆小车的速度。

使用到的硬件

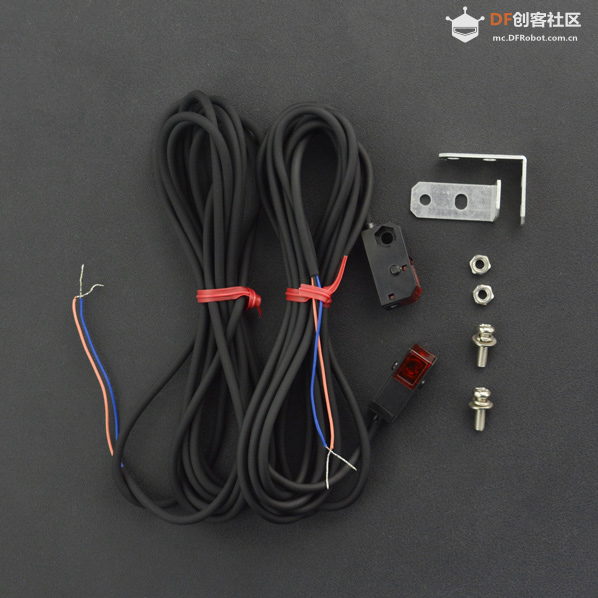

红外对射光电开关 x2

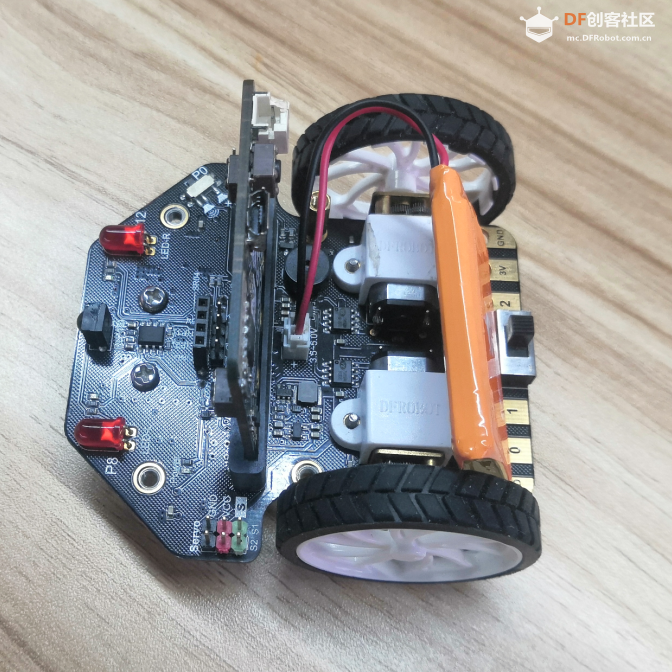

麦昆小车 x1

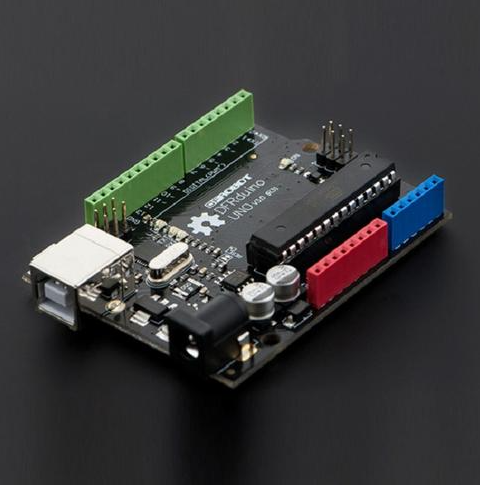

Arduino Uno板 x1

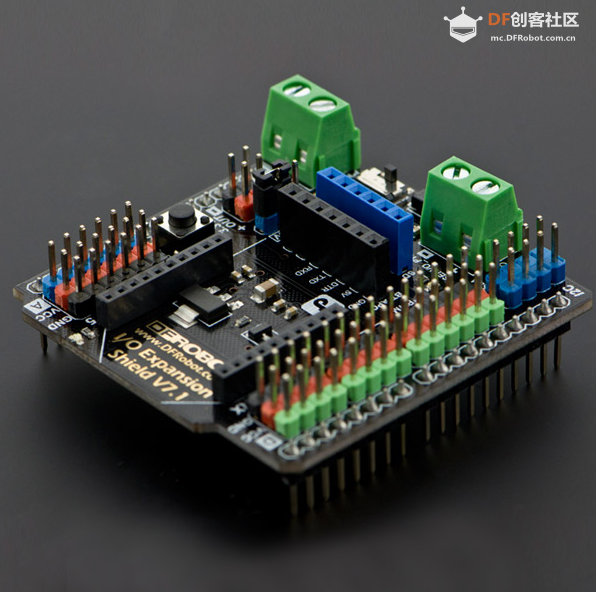

IO扩展板 x1

软件

Arduino IDE

Mind+

实物图

首先我们先把两组光电开关给用起来，两组开关可以用一个稳定的电源供电，然后把两根输出信号线分别接Arduino开发板的引脚5和引脚6，Arduino板子要和光电开关共地。

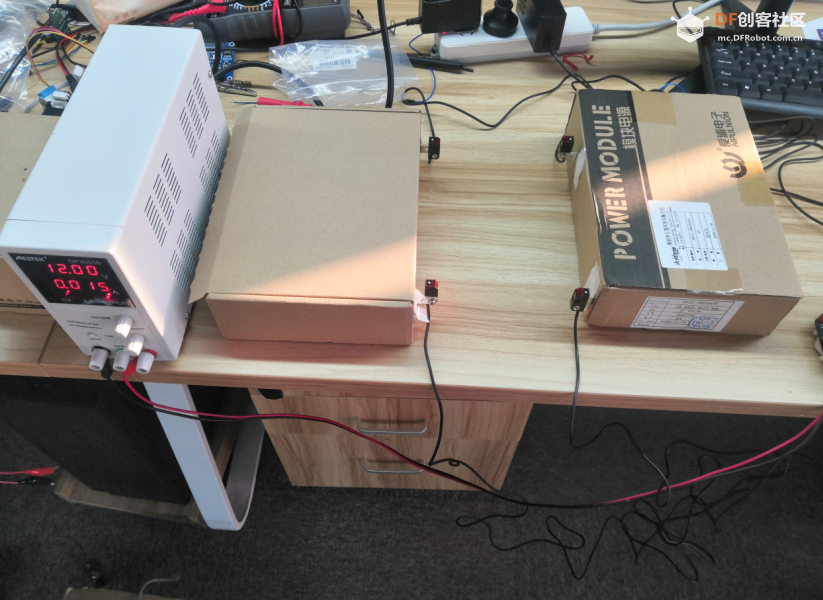

为了测速的方便，我把两组开关给固定到了两个纸盒上，分别形成了起点和终点。

用红外对射光电开关测试麦昆小车的速度图6

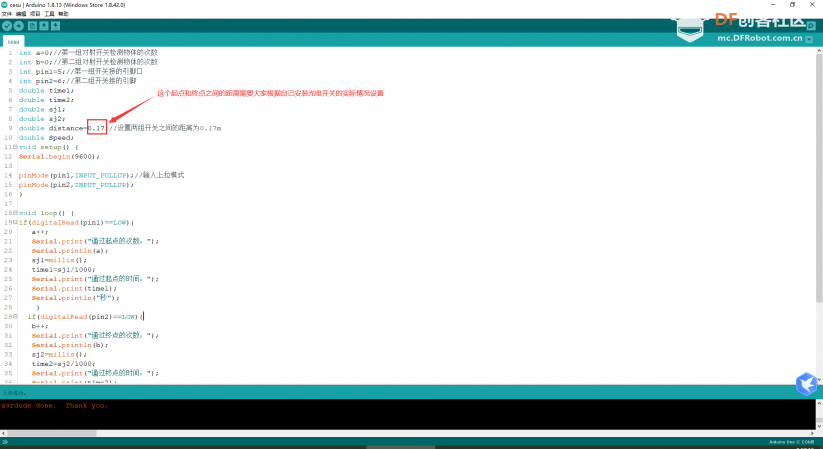

打开Arduino IDE，写好代码上传到板子上，到这里光电开关已经可以作为一个测速的工具了。

代码：

int a=0;//第一组对射开关检测物体的次数
int b=0;//第二组对射开关检测物体的次数
int pin1=5;//第一组开关接的引脚口
int pin2=6;//第二组开关接的引脚
double time1;
double time2;
double sj1;
double sj2;
double distance=0.17;//设置两组开关之间的距离为0.17m
double Speed;
void setup() {
Serial.begin(9600);

pinMode(pin1,INPUT_PULLUP);//输入上拉模式
pinMode(pin2,INPUT_PULLUP);
}

void loop() {
if(digitalRead(pin1)==LOW){
   a++;
   Serial.print("通过起点的次数：");
   Serial.println(a);
   sj1=millis();
   time1=sj1/1000;
   Serial.print("通过起点的时间：");
   Serial.print(time1);
   Serial.println("秒");
    }
  if(digitalRead(pin2)==LOW){
   b++;
   Serial.print("通过终点的次数：");
   Serial.println(b);
   sj2=millis();
   time2=sj2/1000;
   Serial.print("通过终点的时间：");
   Serial.print(time2);
   Serial.println("秒");
   Speed=distance/(time2-time1);
   Serial.print("麦昆小车速度为：");
   Serial.print(Speed);
   Serial.println("m/s");
   while(digitalRead(pin2)==LOW);

    }
  while(digitalRead(pin1)==LOW);
}
复制代码
