Maixduino系列实验（5）---点亮Maixduino配套2.4寸LCD屏

Maixduino系列实验（5）---点亮Maixduino配套2.4寸LCD屏图1

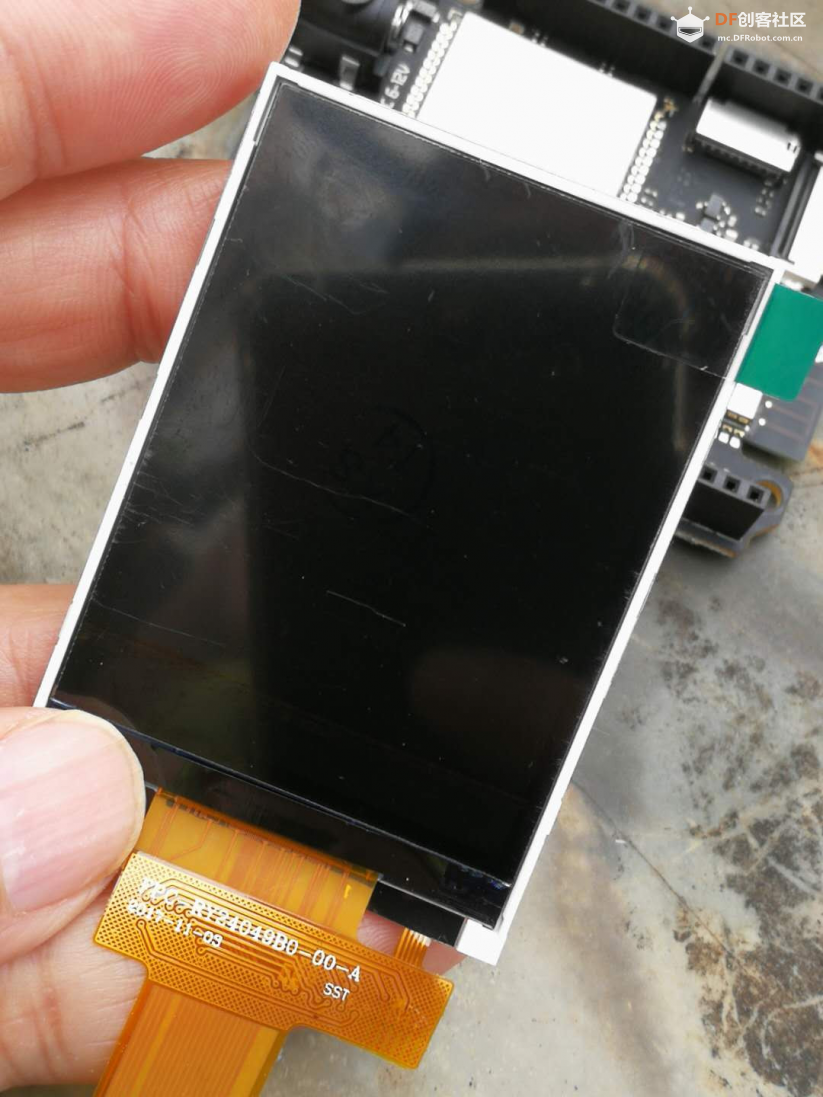

ST7789驱动器芯片2.4寸LCD屏（24P 320X240）

模块名称：液晶显示模块
型号：KD024C-4
同类型型号:
兼容型号:
显示模式：TFT
显示色彩：65/262K
分辨率: 240*320
点距：0.153 (H) x 0.153 (V)
视角：12:00
控制IC：ST7789V
显示类型：全透型，常白
外形尺寸：42.7260.262.6mm
可视面积：38.32*50.56 mm
点阵区面积：36.72*48.96mm
亮度：300cd/m2
对比度：500
接口类型: 8/9/16/18位8080并口
16/18位RGB接口
3/4线SPI接口
引脚数：24
引脚距离：0.5mm
连接类型: FPC插接型
工作电压：3.3V
背光灯颜色及类型: 白色LED背光
背光电路：4 LED 并联, 共阳
If=80mA, Vf =3.2V
使用寿命：100000h
工作温度：-20----70°C
储存温度：-30----80°C
质量体系认证：ISO9001:2008
产品认证：RoHS

Maixduino系列实验（5）---点亮Maixduino配套2.4寸LCD屏图2

安装<Sipeed_ST7789.h>库，开发板自带

Maixduino系列实验（5）---点亮Maixduino配套2.4寸LCD屏图3

`/*
Maixduino系列实验（5）
项目之三：点亮Maixduino配套2.4寸LCD屏
安装<Sipeed_ST7789.h>库，开发板自带
*/

#include <Sipeed_ST7789.h>

SPIClass spi(SPI0); // Maix系列板载LCD必须为SPI0
Sipeed_ST7789 lcd(320, 240, spi);

void func()
{
lcd.fillScreen(COLOR_RED);
lcd.drawRect(20, 20, 50, 50, COLOR_WHITE);
lcd.fillCircle(100, 100, 40, COLOR_WHITE);
lcd.fillTriangle(10, 200, 300, 200, 300, 150, COLOR_WHITE);
lcd.setTextSize(2);
lcd.setTextColor(COLOR_WHITE);
lcd.setCursor(100, 30);
lcd.println("hello Maixduino");
}

void func2()
{
lcd.fillScreen(COLOR_RED);
lcd.drawRect(20, 20, 50, 50, COLOR_WHITE);
lcd.fillCircle(180, 50, 40, COLOR_WHITE);
lcd.fillTriangle(10, 300, 200, 300, 200, 150, COLOR_WHITE);
lcd.setTextSize(2);
lcd.setTextColor(COLOR_WHITE);
lcd.setCursor(1, 100);
lcd.println("hello Maixduino");
}

void setup()
{
lcd.begin(15000000, COLOR_RED);
}

void loop()
{
lcd.setRotation(0);
func();
delay(3000);
lcd.invertDisplay(true);
func();
delay(3000);
lcd.setRotation(1);
func2();
delay(3000);
lcd.setRotation(2);
func();
delay(3000);
lcd.setRotation(3);
func2();
delay(3000);
}`

Maixduino系列实验（5）---点亮Maixduino配套2.4寸LCD屏图4
