本文介绍了《语音提示器》的设计与制作过程。项目使用Arduino Nano作为主控板，结合人体红外传感器模块、PAM8403功放模块和ISD1820录放音模块，实现了当有人使用卫生间时自动发出语音提示的功能。整个项目的成本仅为28.43元，适合10岁以上的学生进行实践。通过简单的编程和连接，该项目不仅提高了公共卫生意识，还锻炼了学生的动手能力和创新思维。
|

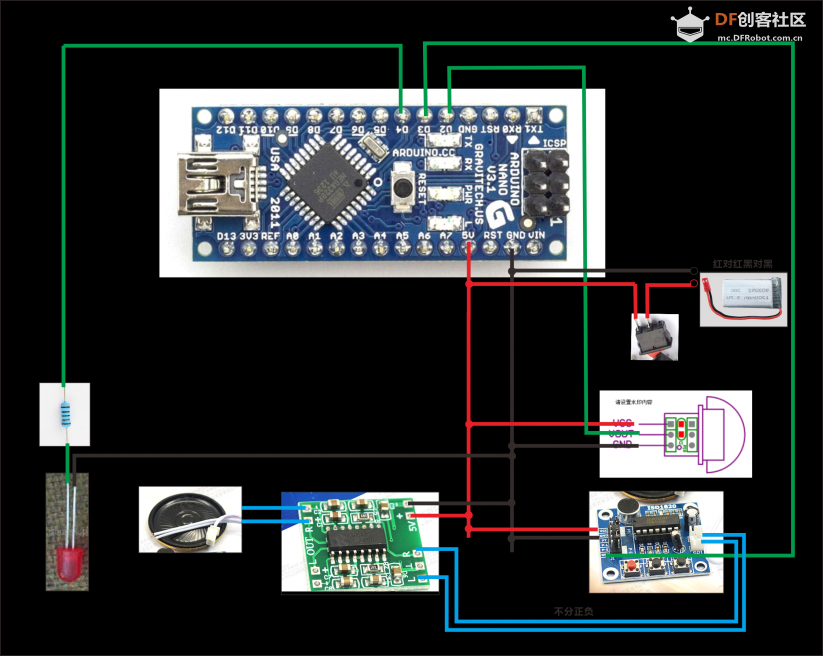

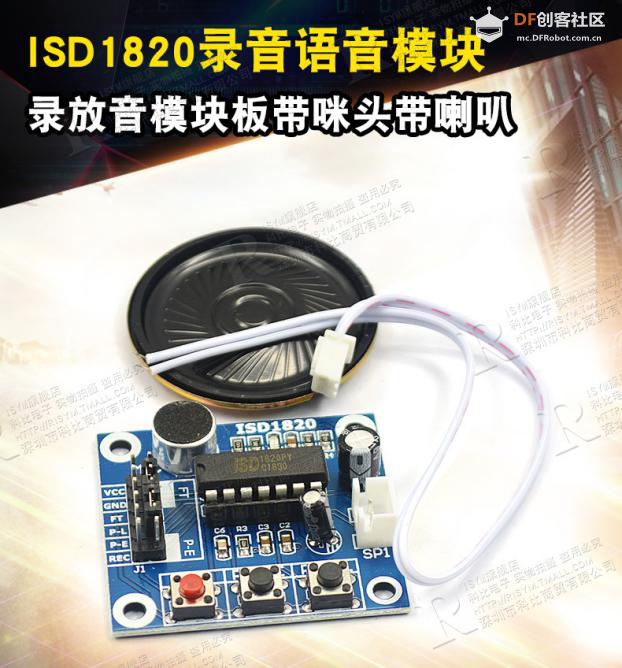

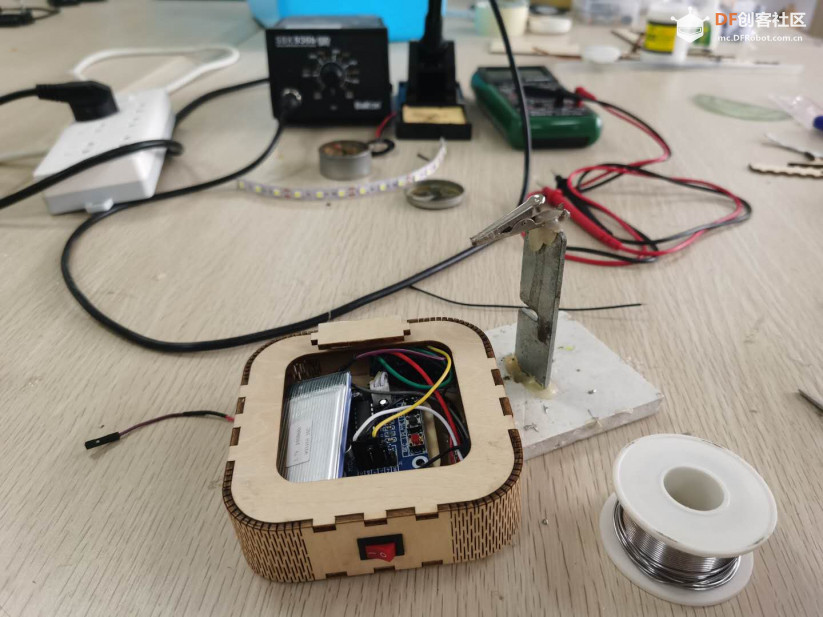

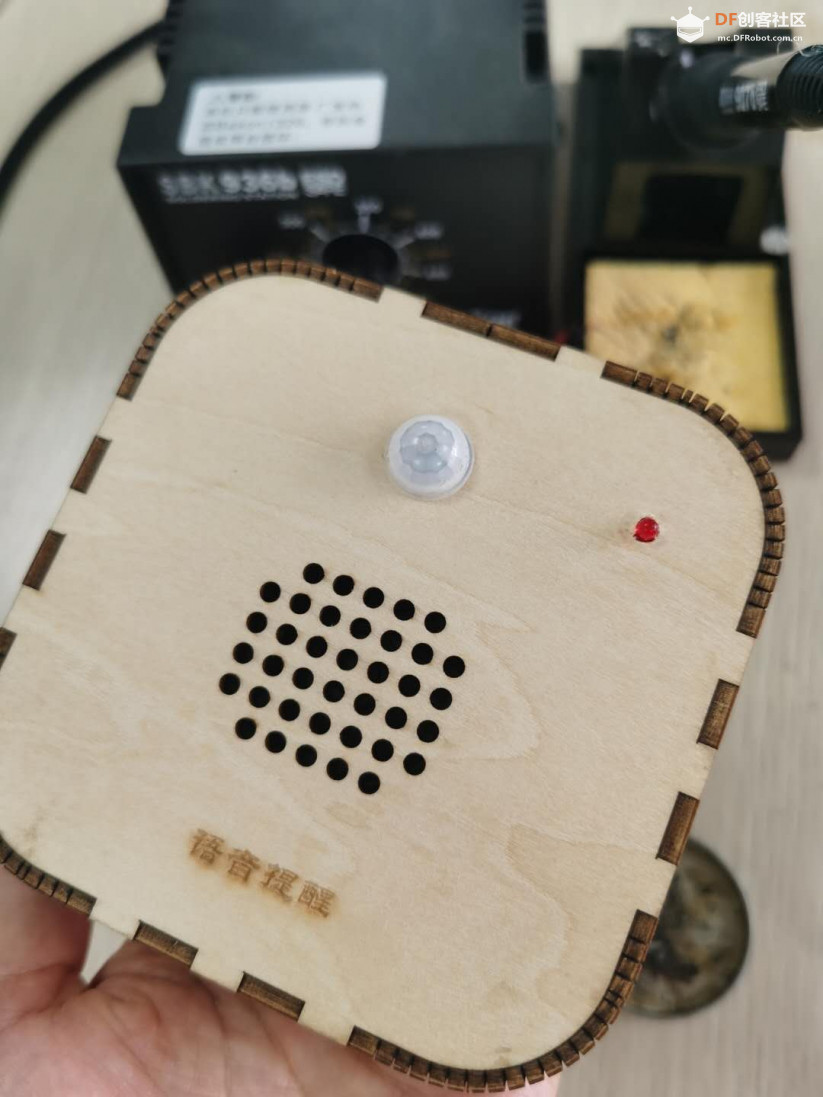

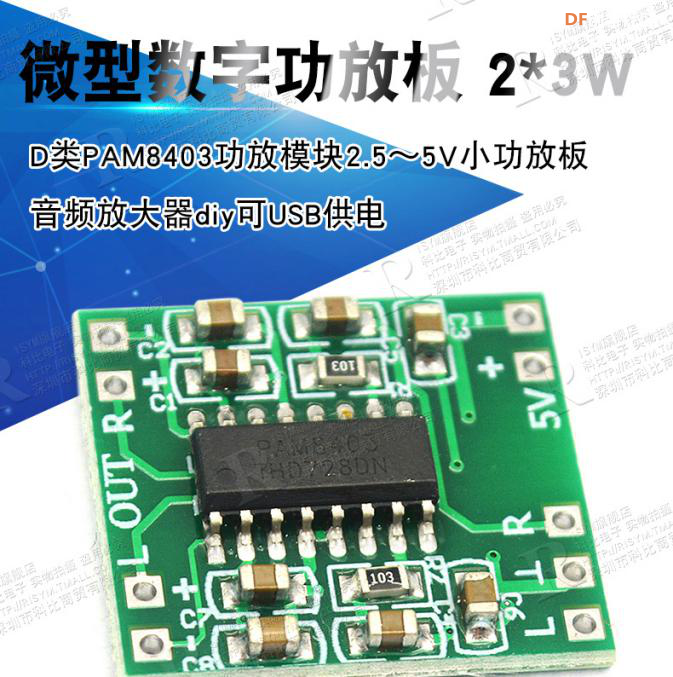

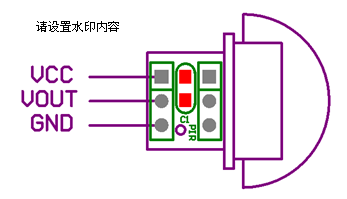

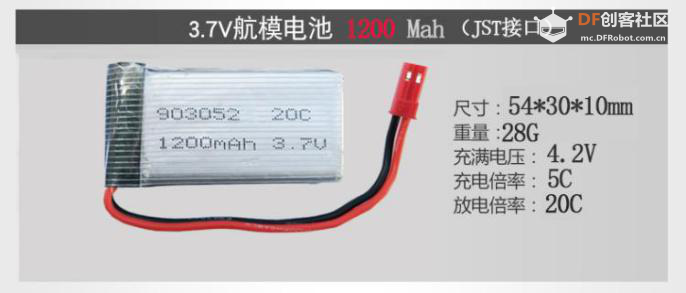

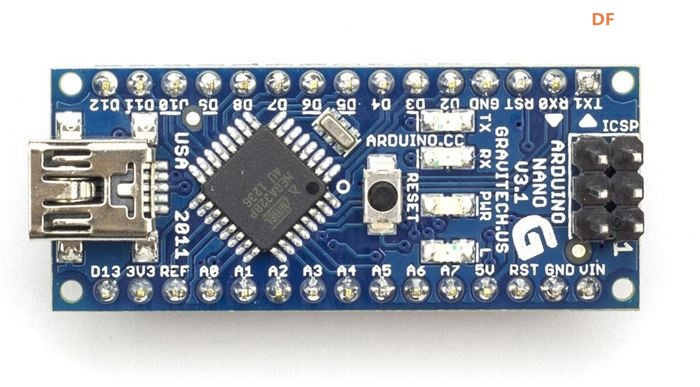

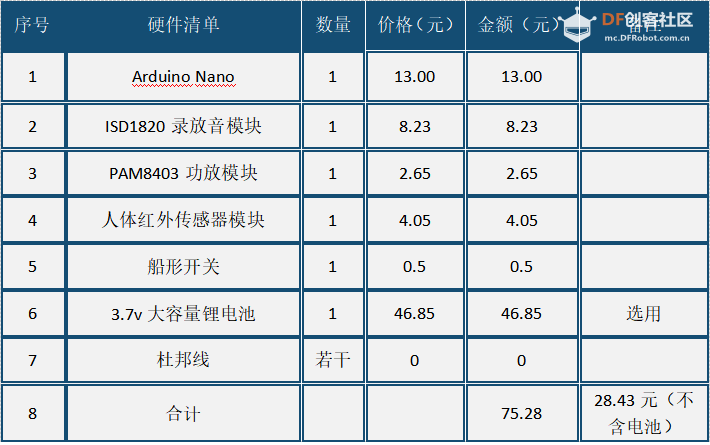

《语音提示器》设计 一、设计分析 设计情境: 想法源于同学们反映的个别同学上卫生间经常忘记冲水，特别是蹲便卫生间，经过多次观察，我们小组讨论后决定设计一个冲便提醒器，当有同学使用蹲位时，发出语音“请及时冲水”、或“不也冲冲，去也冲冲”、“向前一小步，文明一大步”，把它放哪里都可以，换个语音内容就可以，这个创意是不是实用。 课题申报：创意是我们小组独创，已经向老师申报过，其它小组不可以与我们雷同，否则视为抄袭，呵呵。 成本预算：不含锂电池才28.43元，小组4人筹集30元足已。外壳规格尺寸8cmX8cm*2cm，不足1/4块板，可以到创客室蹭。 硬件清单：  二、配件及采购 1）Arduino Nano  file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml14592\wps2.png https://item.taobao.com/item.htm?spm=a1z09.2.0.0.56a62e8dzL9UU3&id=569854590224&_u=lognj5b276 2）人体红外传感器模块   3）2）PAM8403功放模块  4）ISD1820录放音模块  5）船形开关.  6）无人机电池3.7v大容量锂电池  7）LED红灯串接210欧电阻 四、连接图 人体红外热运动传感器 D2 ISD1820录放音模块 D3 LED 灯 D4  五、外观设计 建模LaserMaker 规格：80mmX80mmX20mm 激光切割  六、编程Mind+  七、作品展示   八、附件 |
-
-

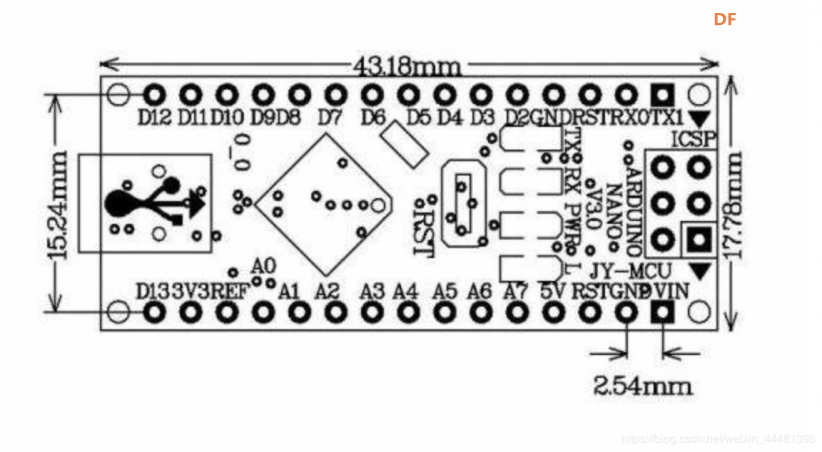

新版 nano 针角布置图.jpg (144.61 KB, 下载次数: 4619)
-
