本文介绍了如何使用两个减速比为1:120的玩具电机，结合纸板、橡胶轮子等材料，制作一个每分钟转动一圈的拍摄转台。适合零基础的新手和创客爱好者。文中详细列出了所需材料清单，并展示了具体的组装步骤。通过将一个倒装电机与一个非倒装电机组合，并在轴棒上涂抹快干胶水，实现了每分钟一圈的稳定旋转效果。整个过程不仅成本低廉，而且操作简便，非常适合想要提升拍摄体验的用户。
|

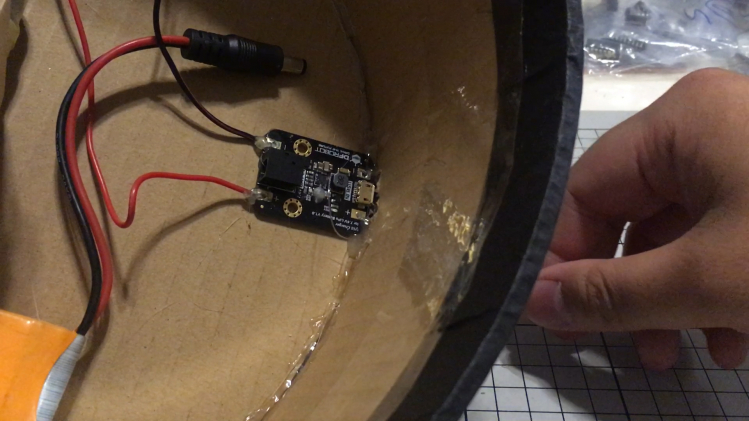

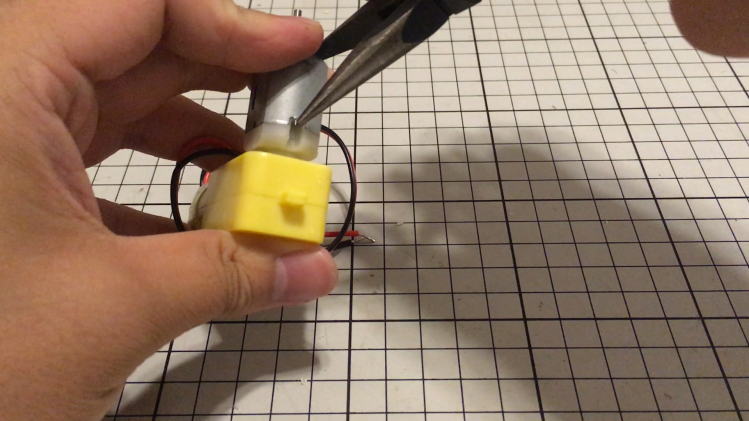

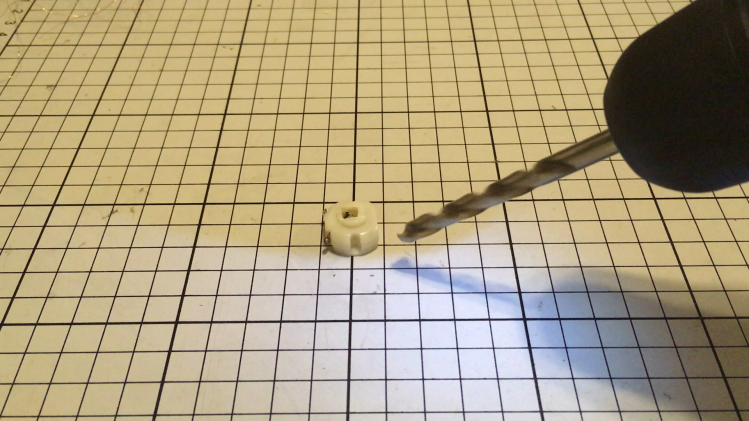

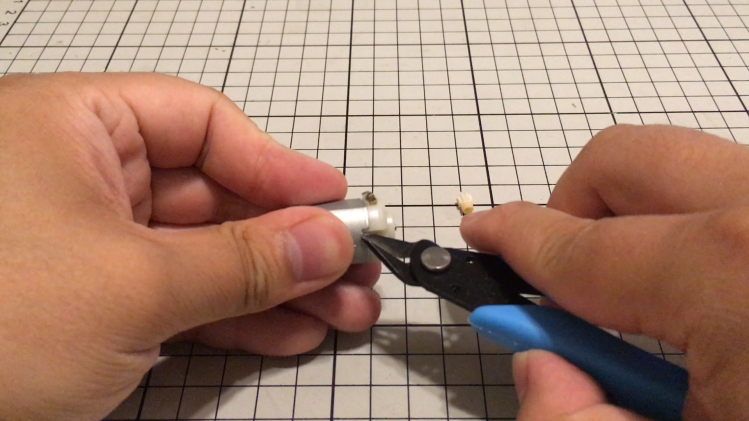

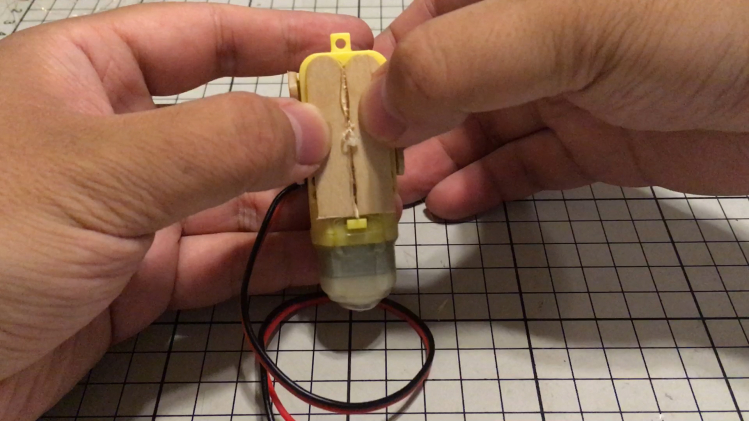

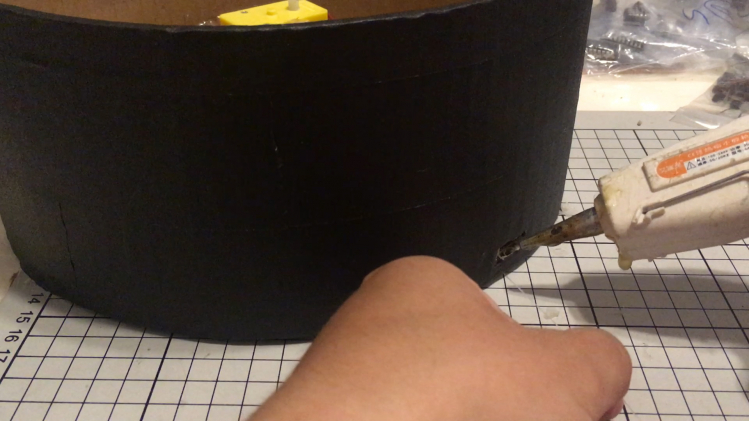

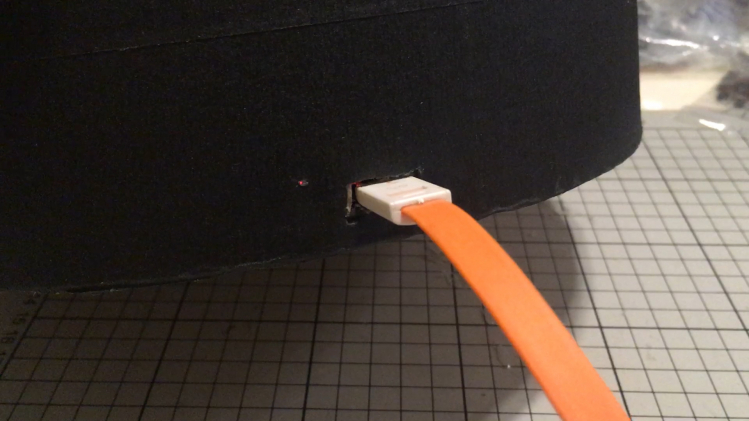

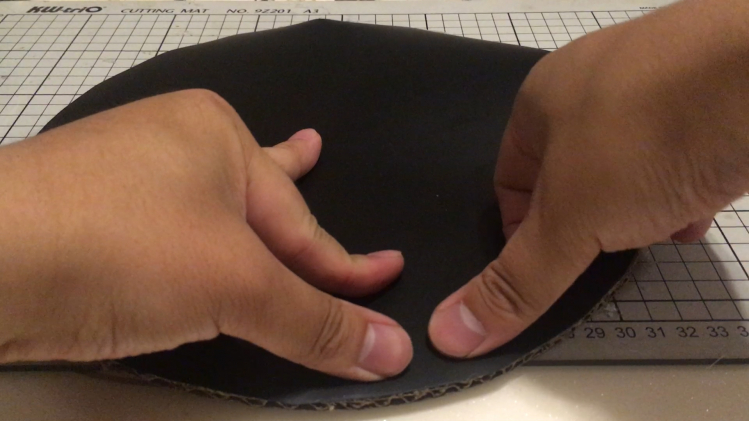

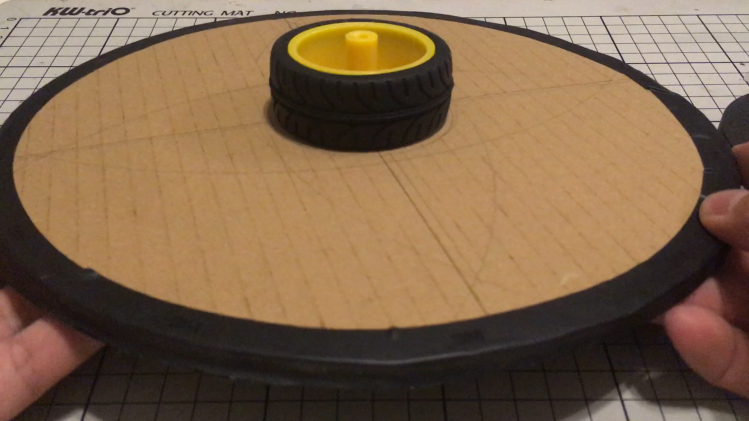

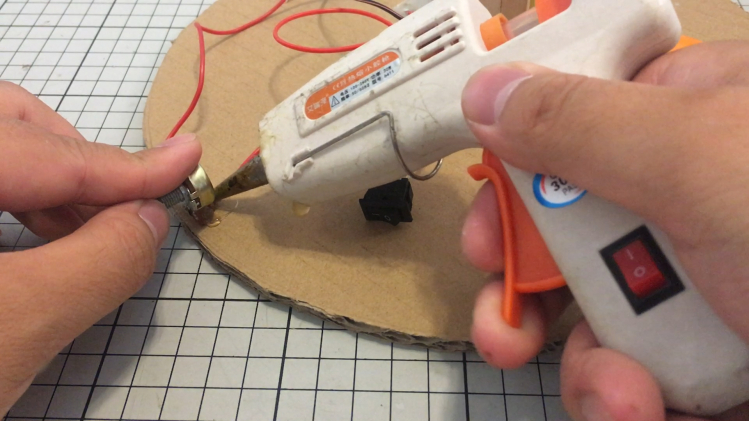

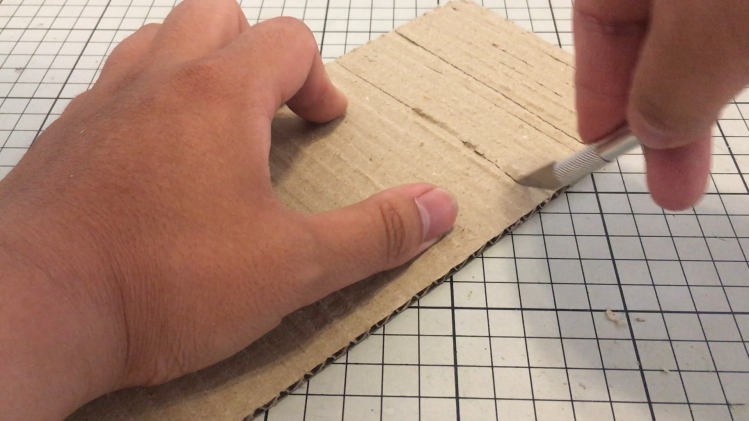

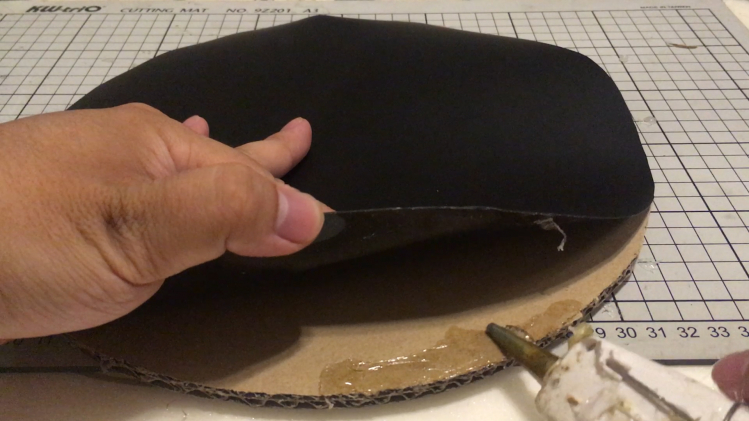

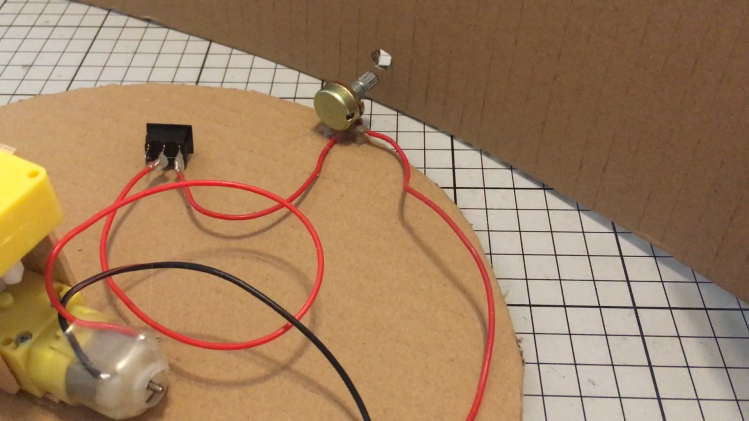

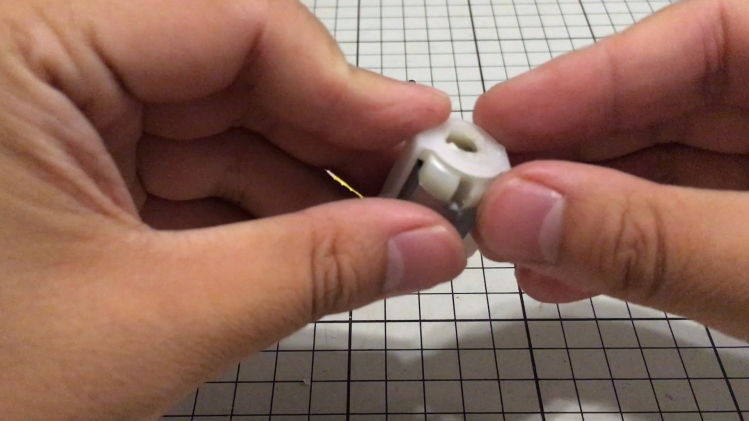

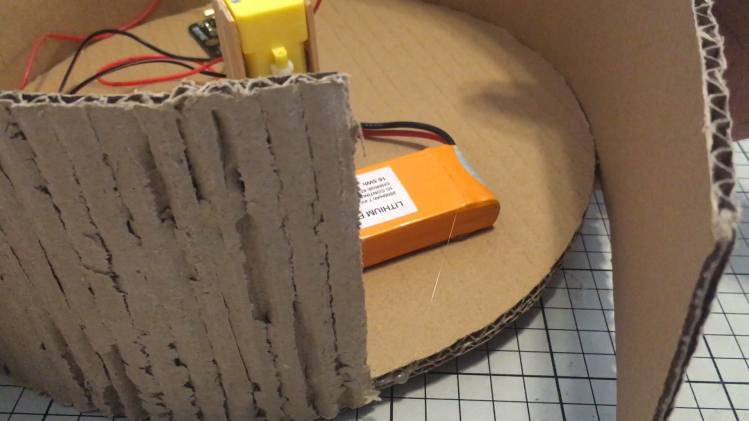

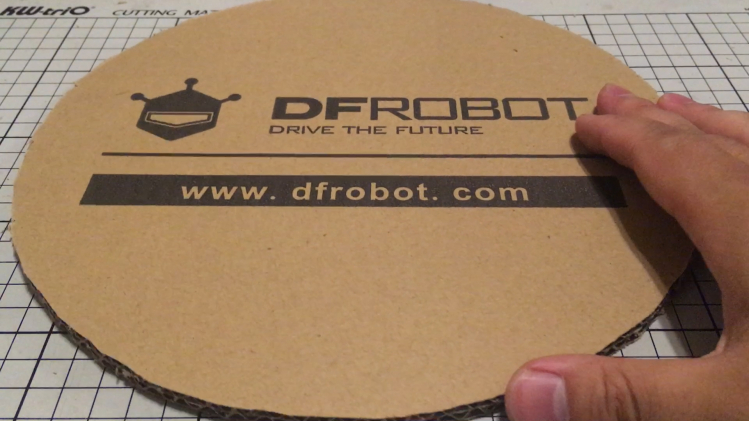

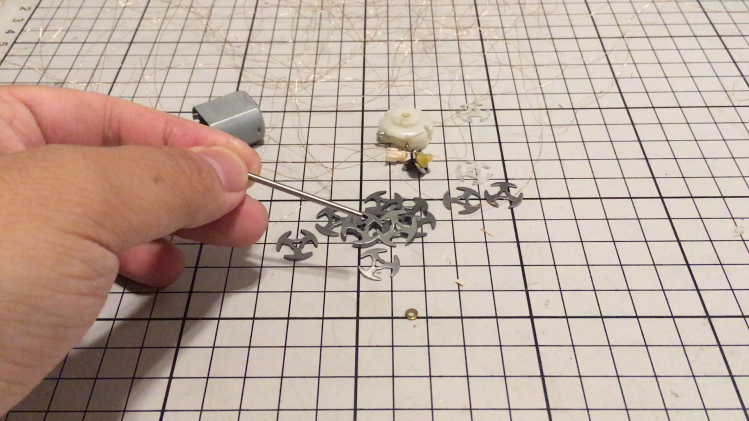

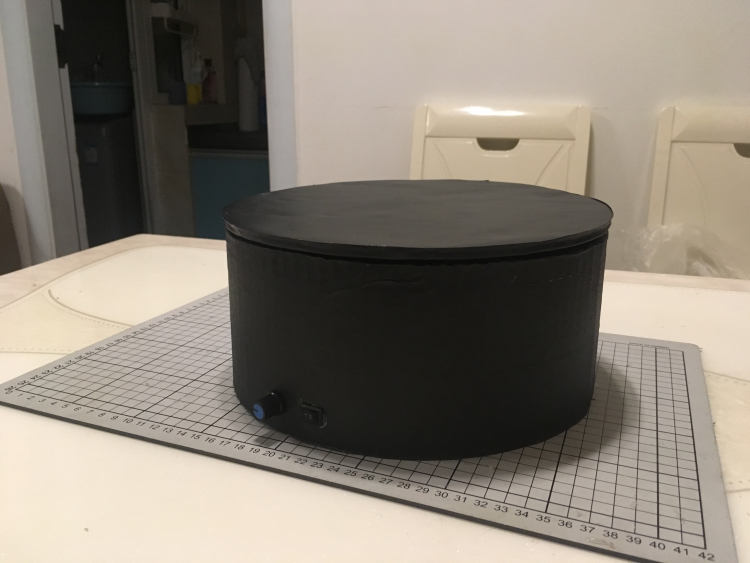

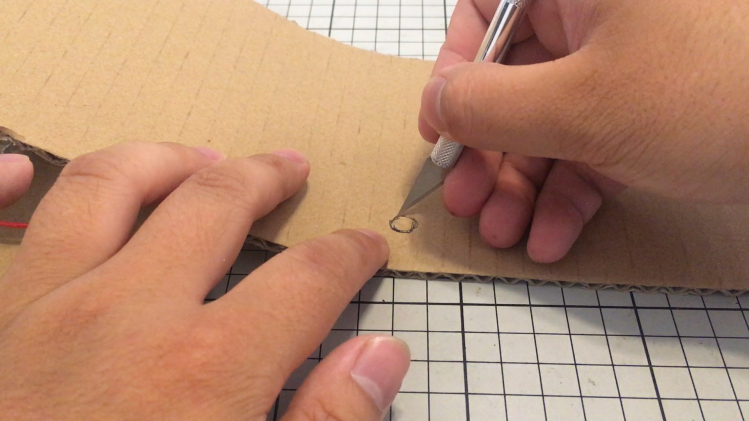

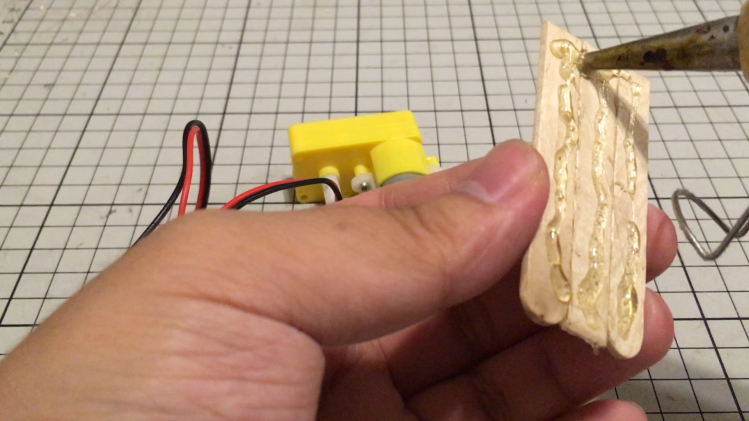

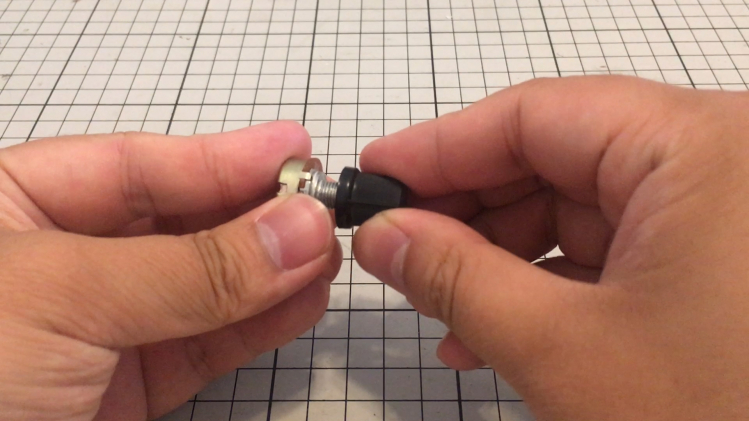

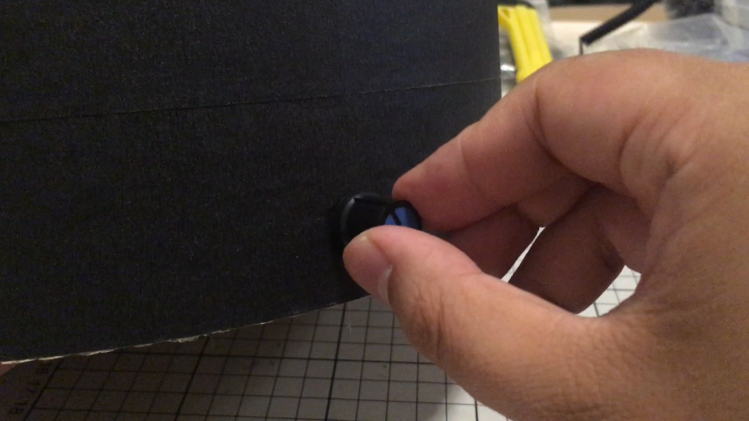

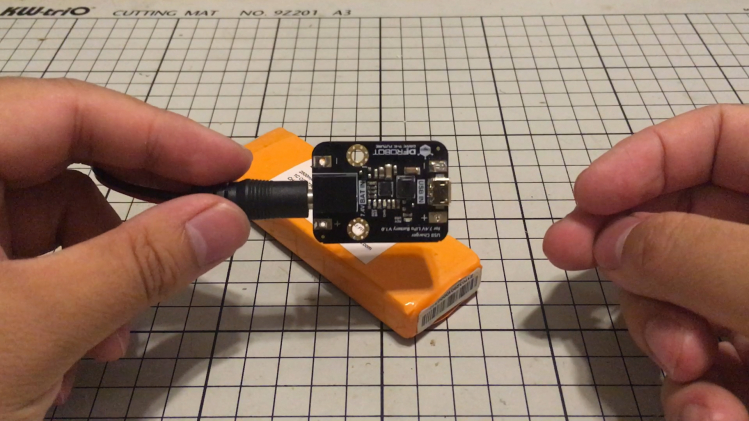

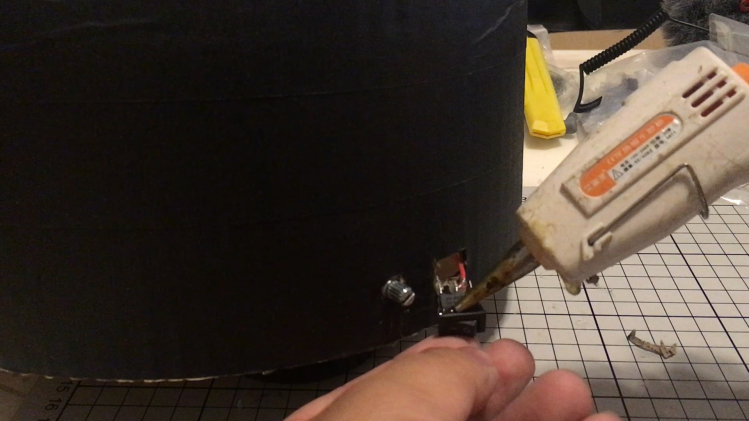

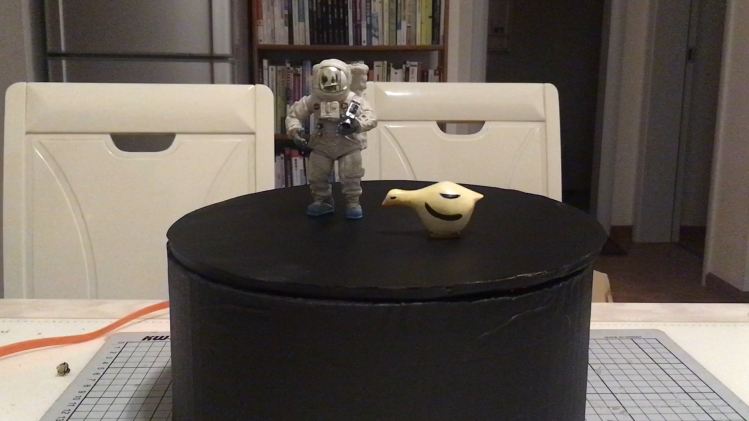

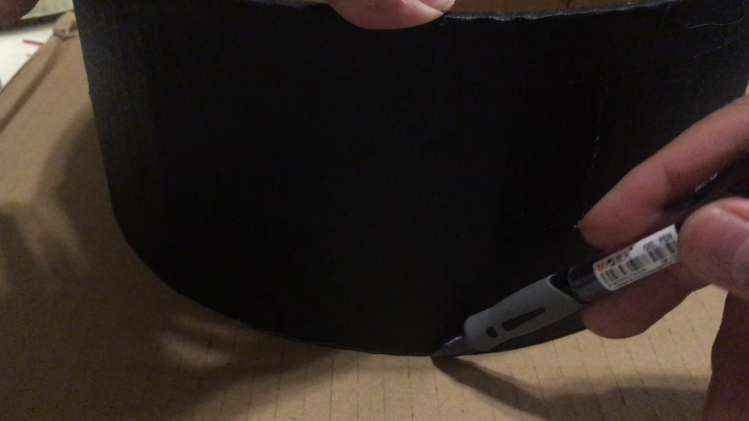

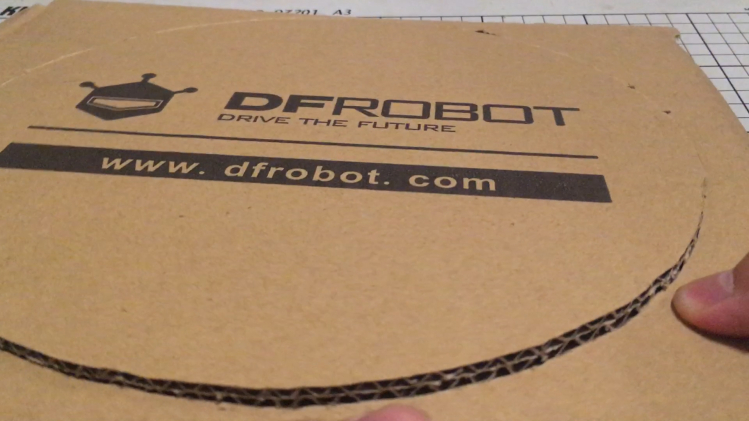

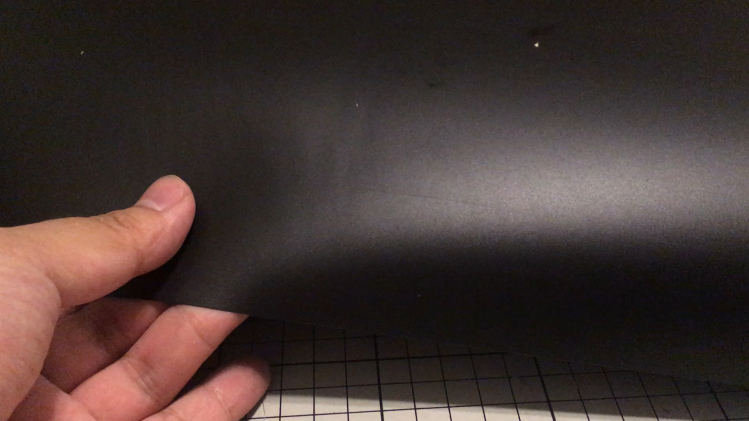

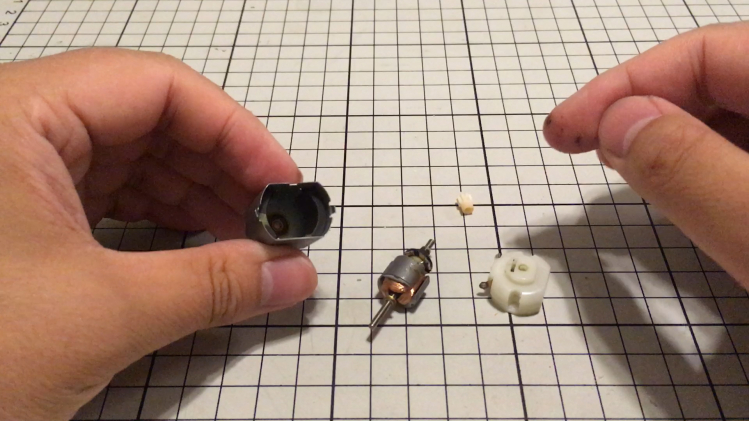

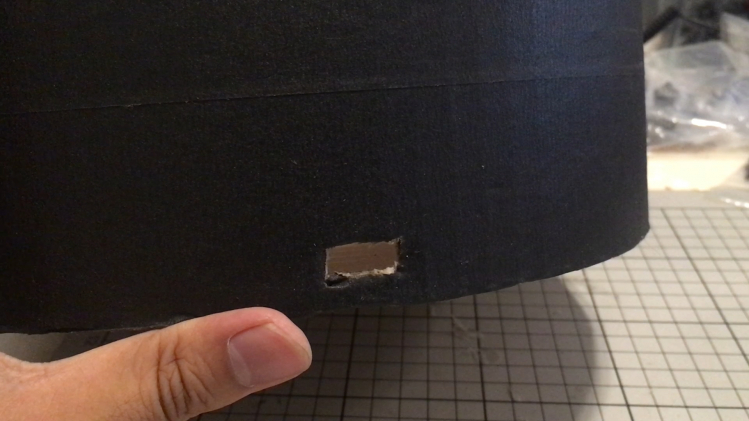

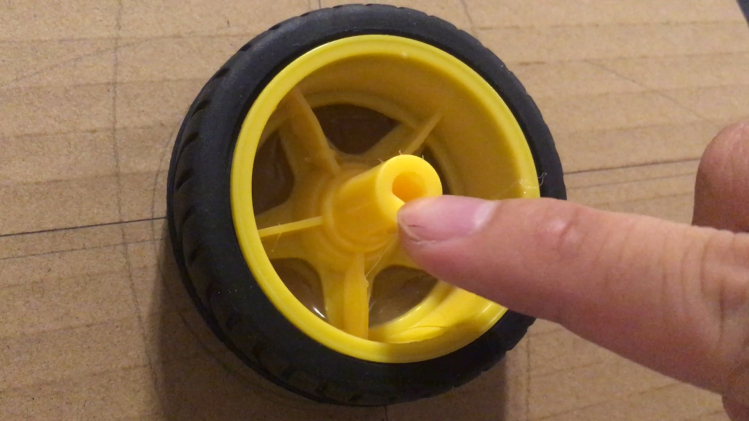

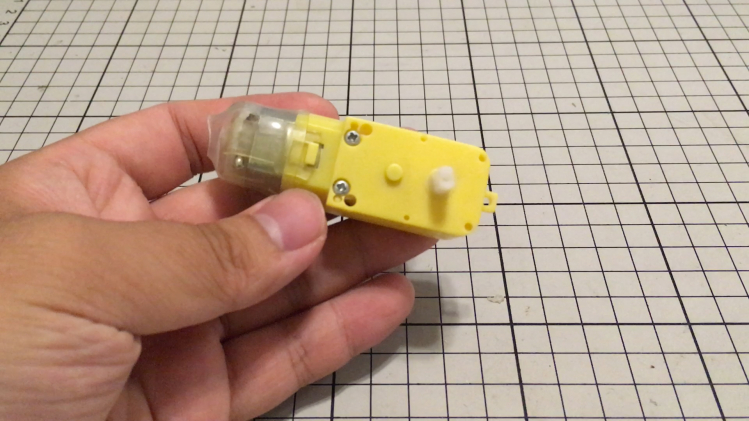

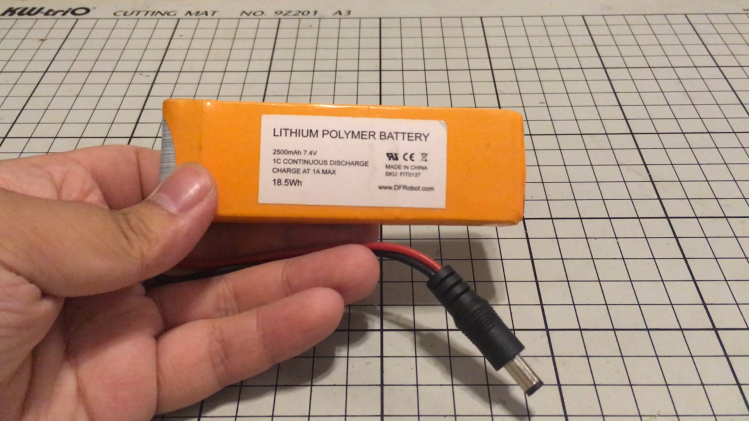

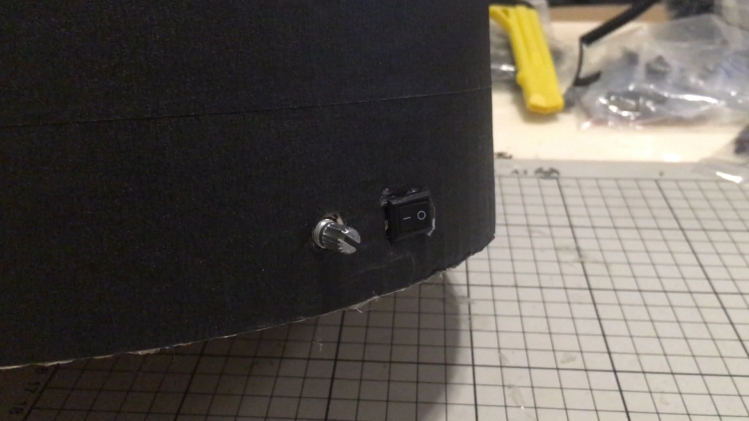

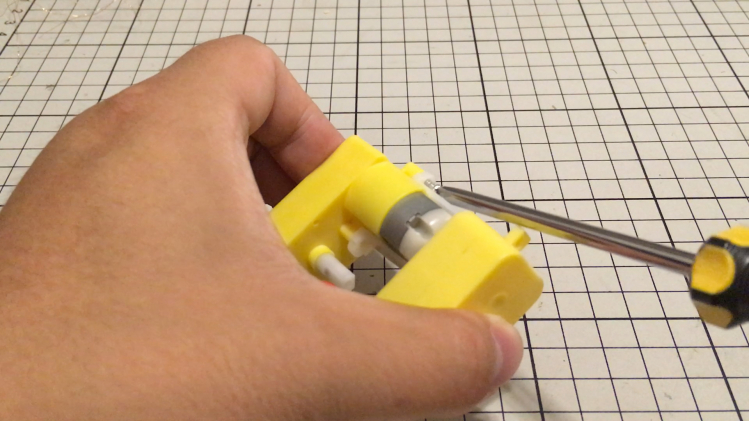

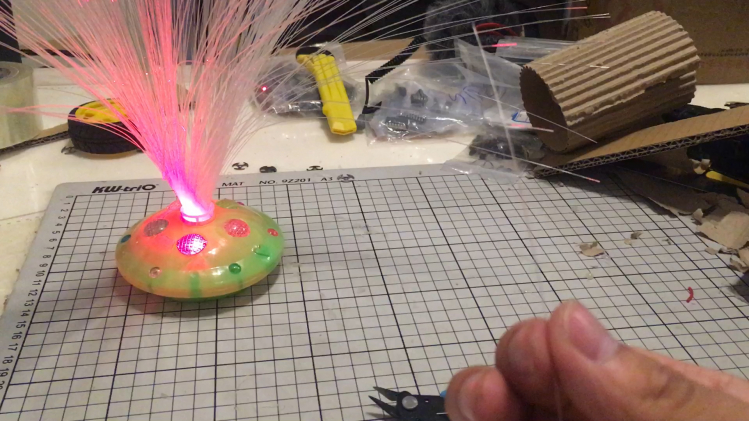

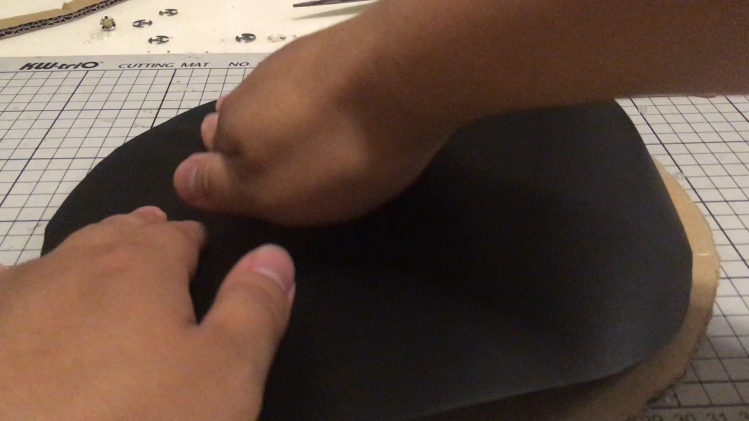

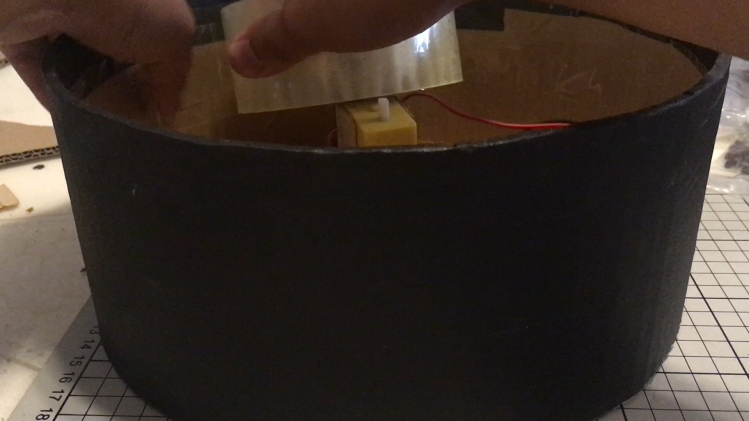

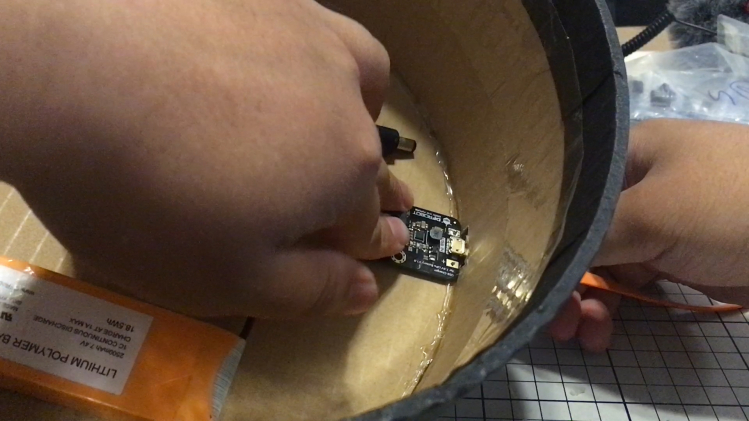

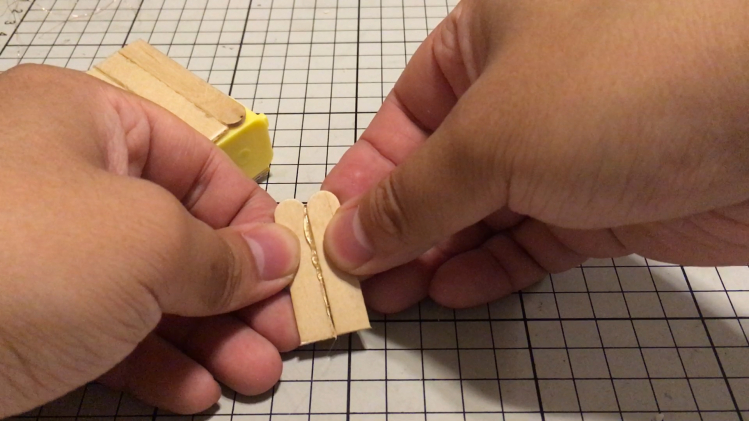

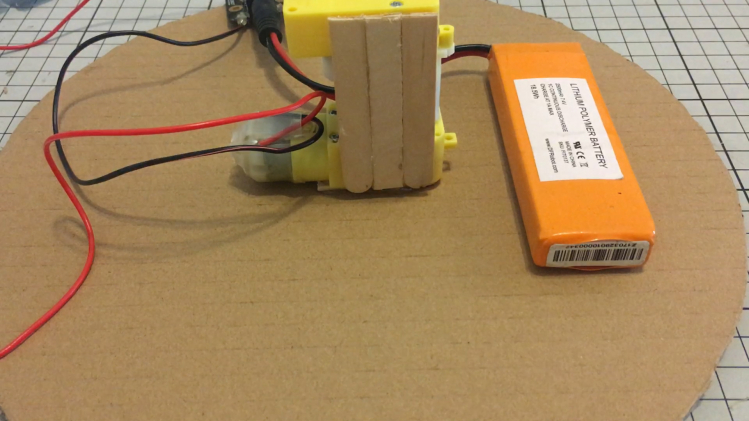

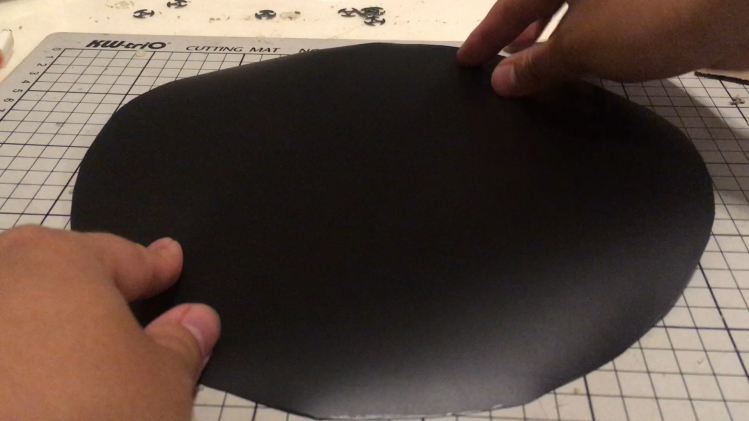

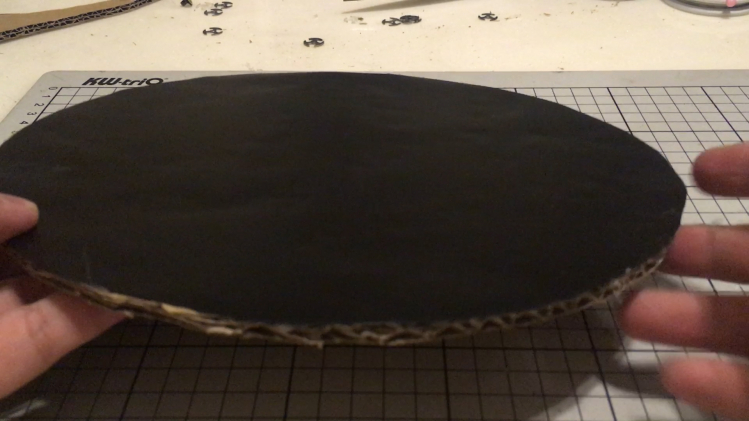

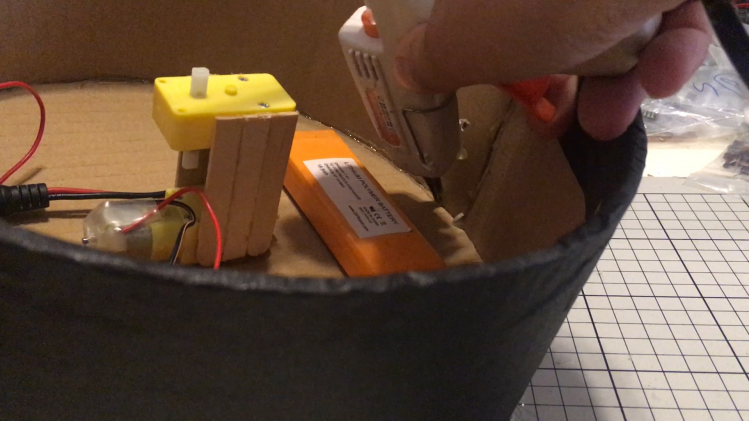

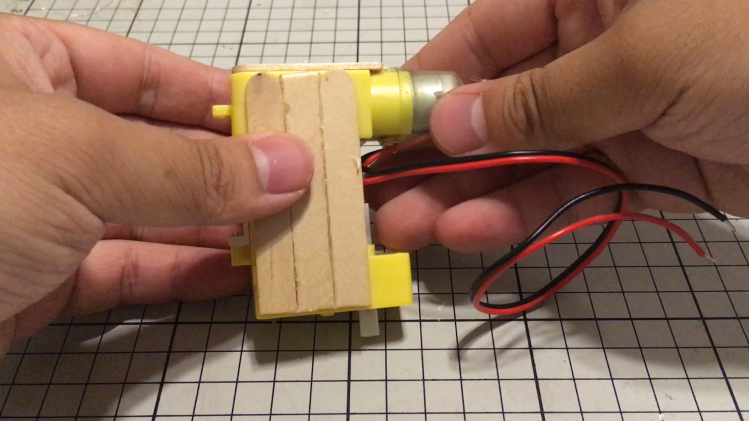

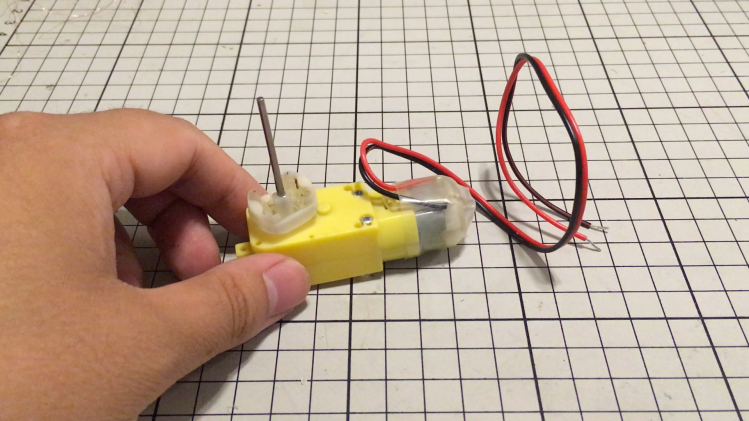

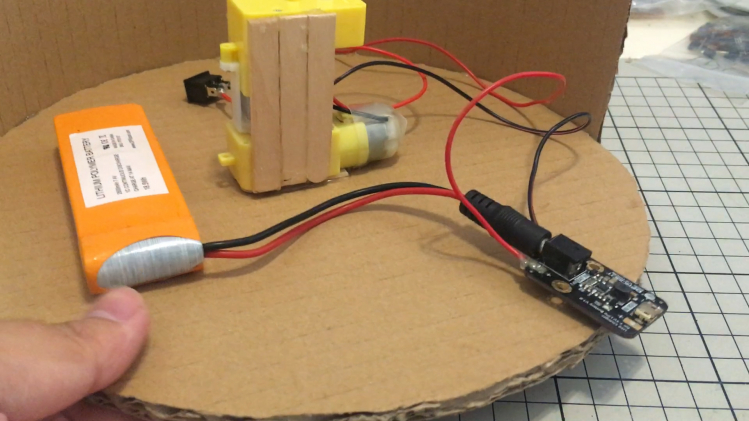

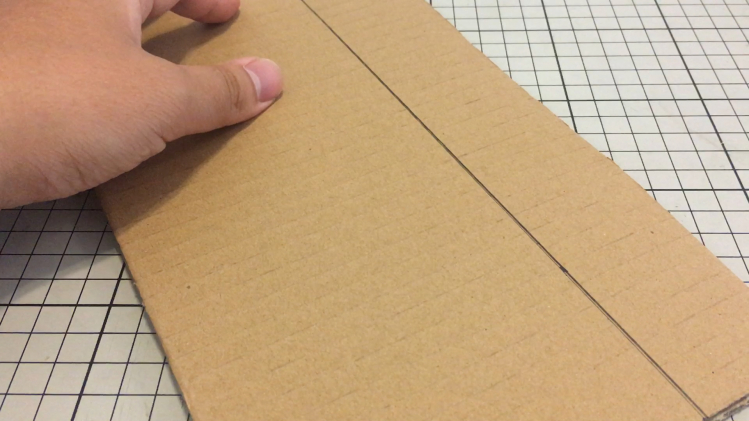

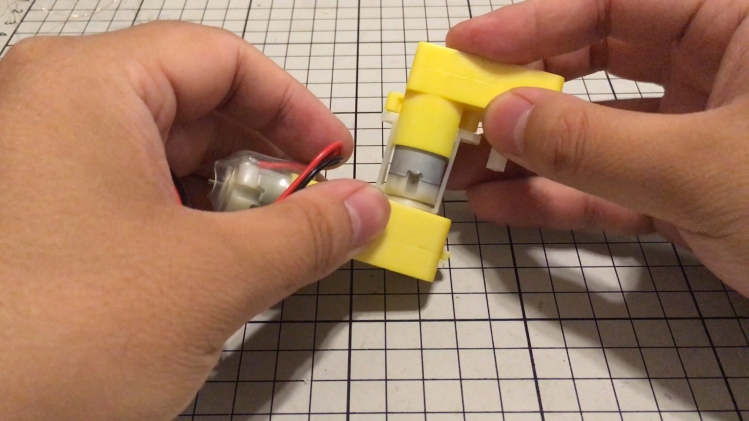

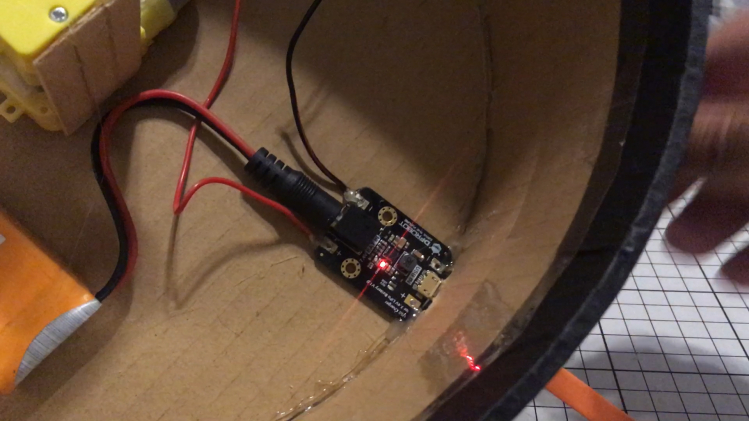

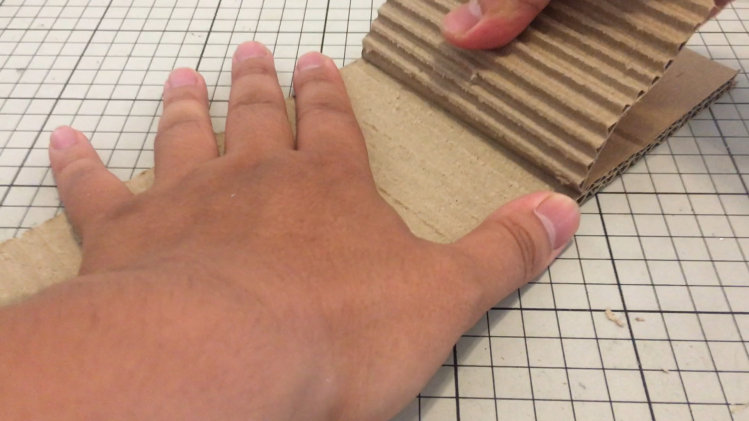

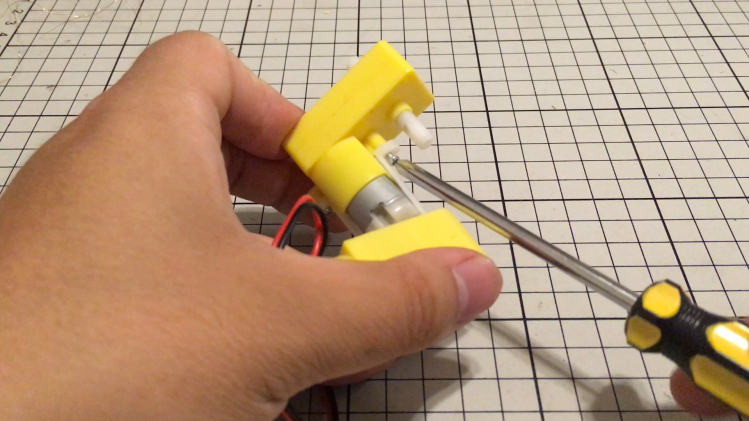

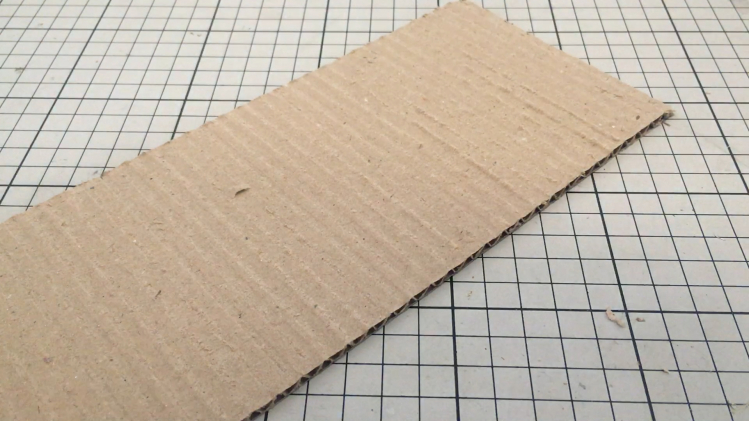

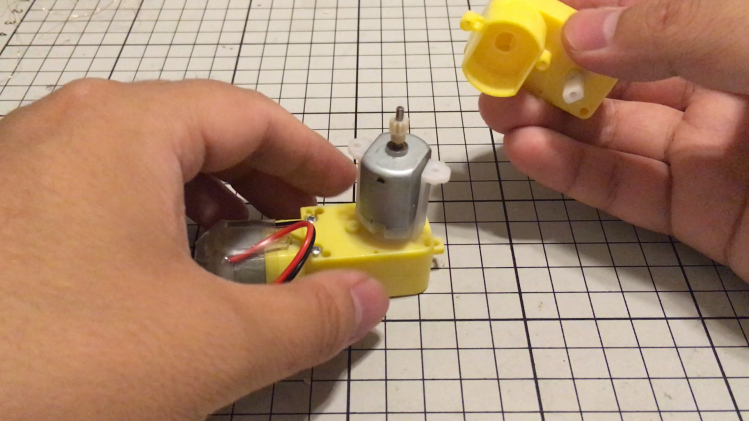

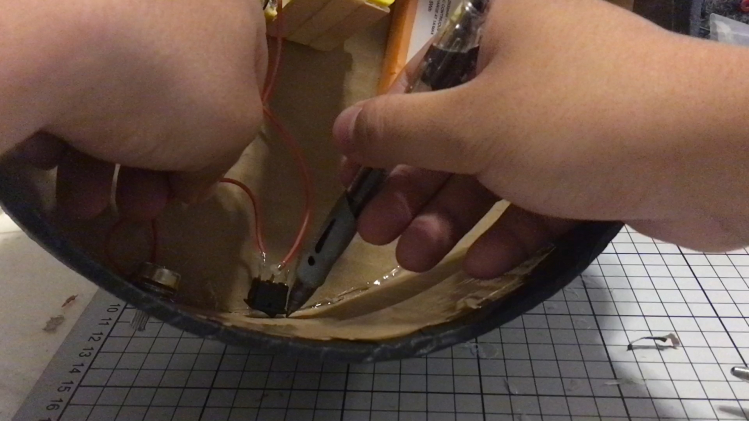

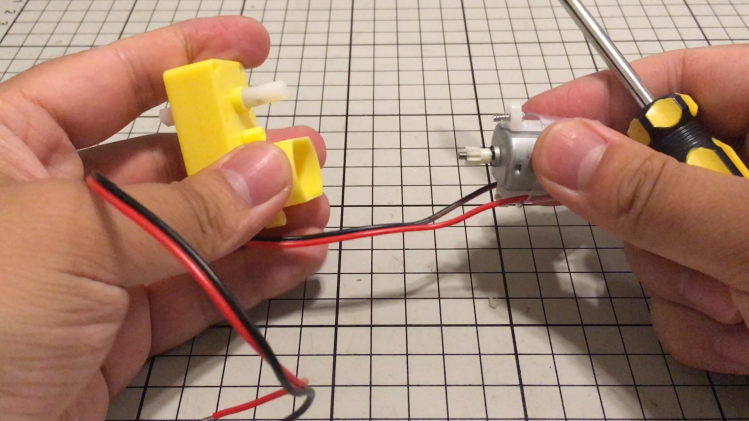

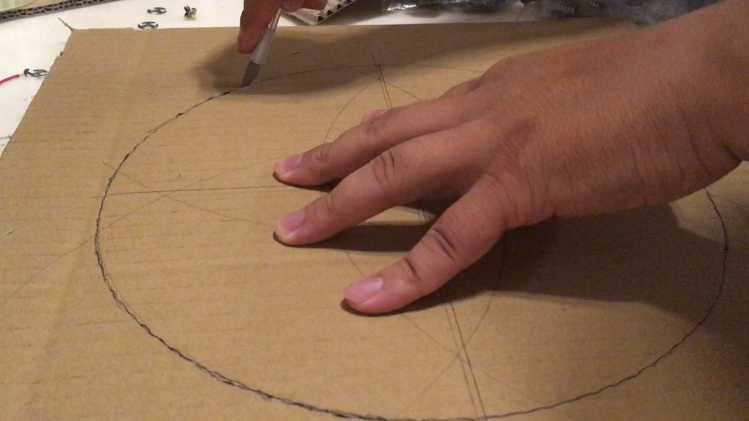

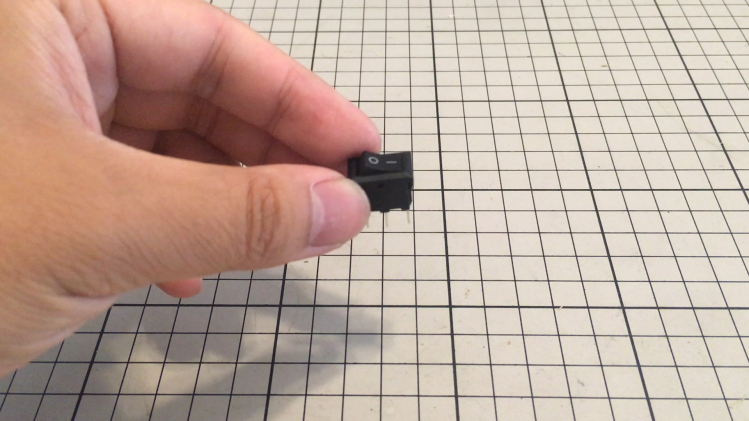

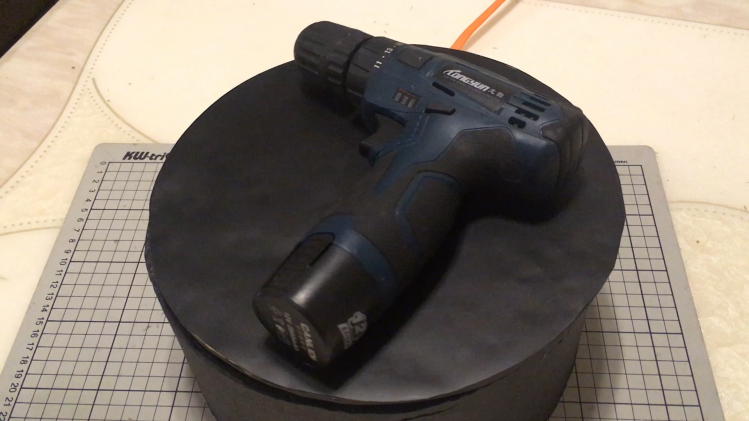

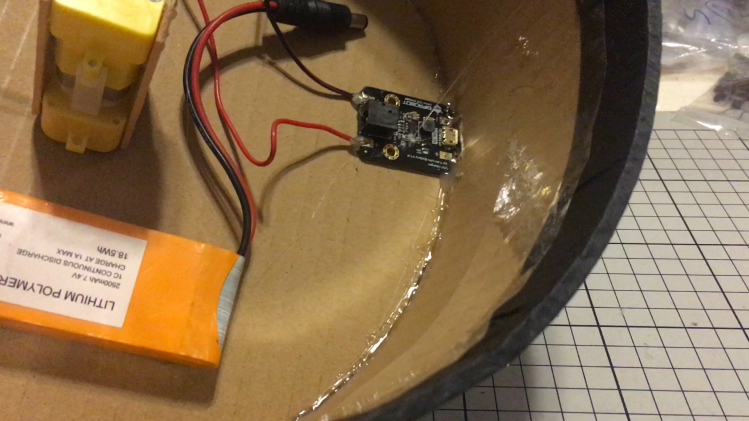

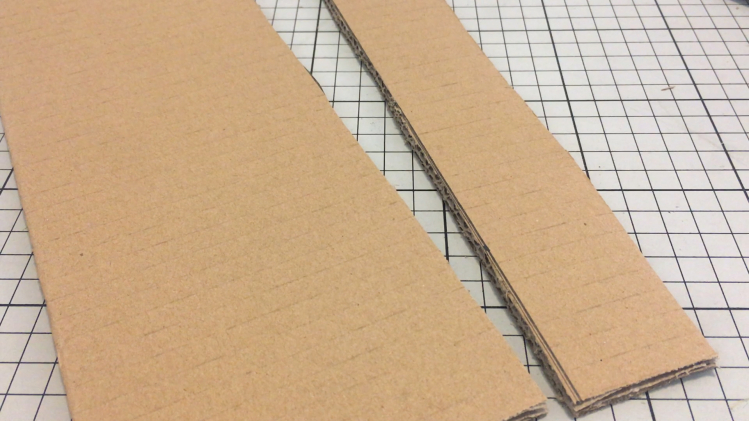

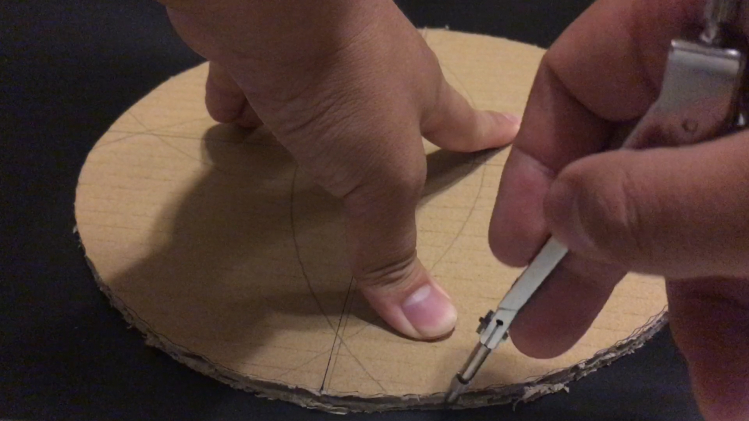

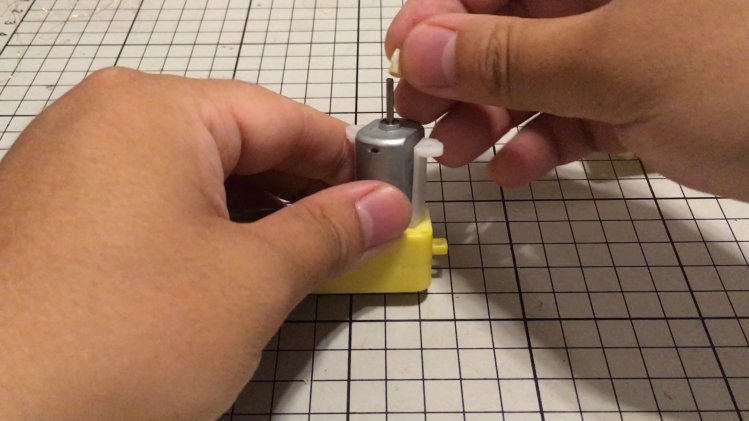

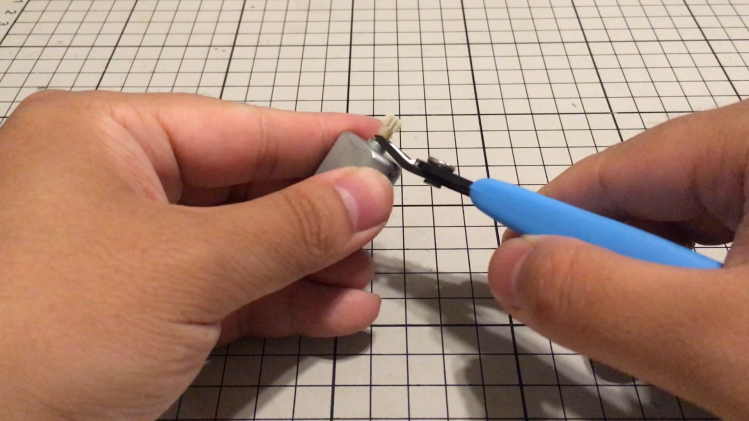

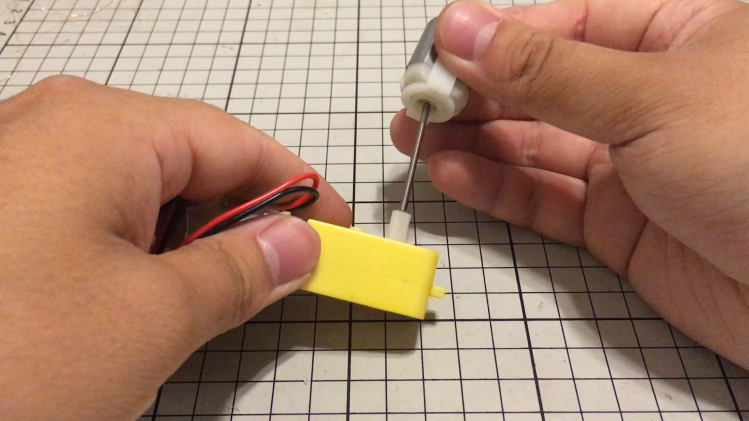

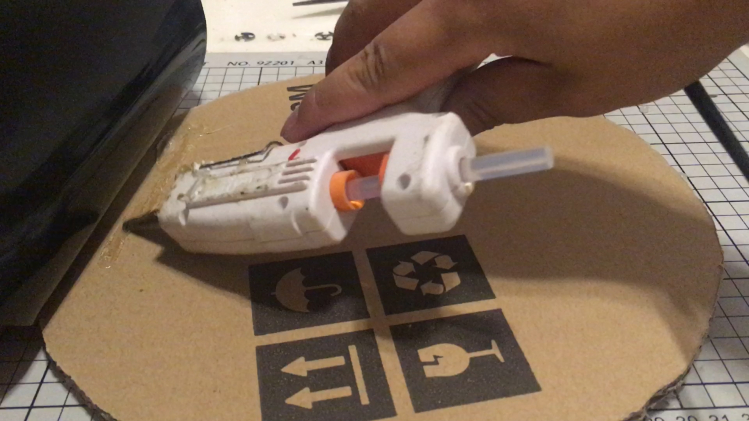

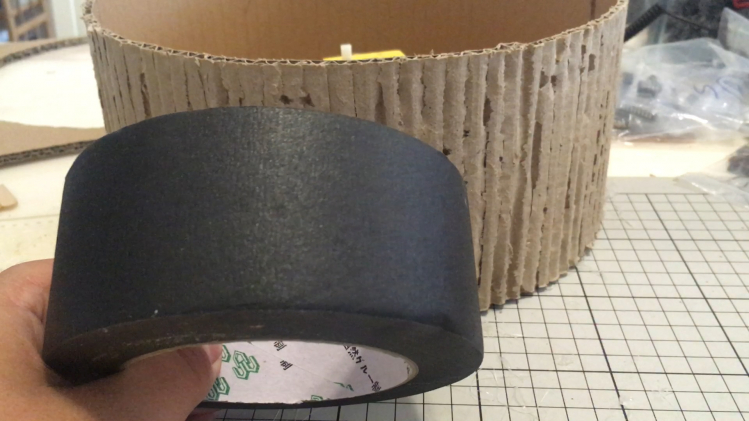

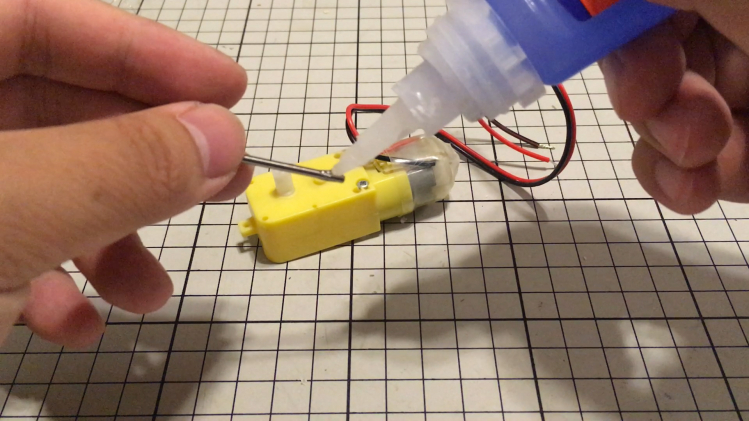

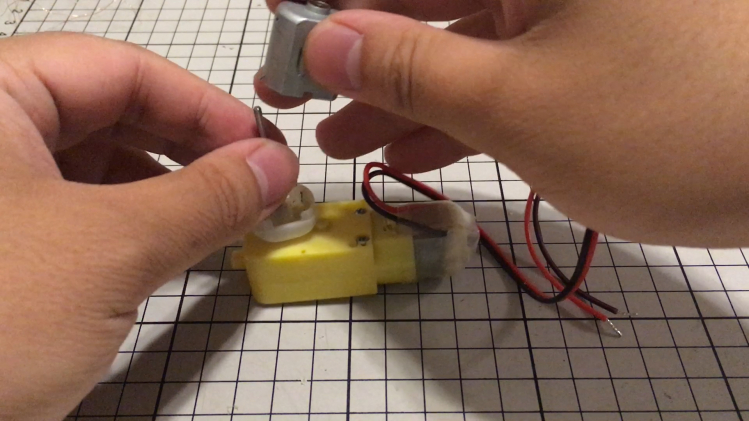

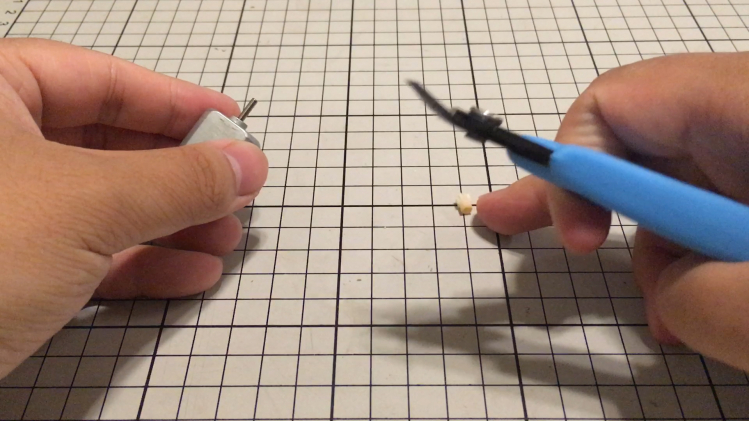

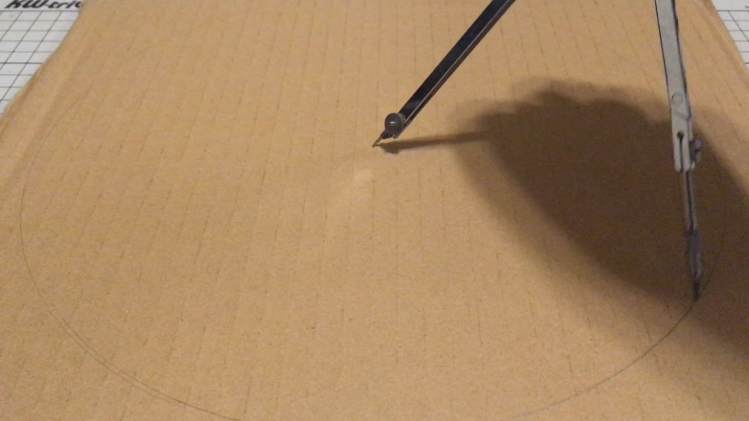

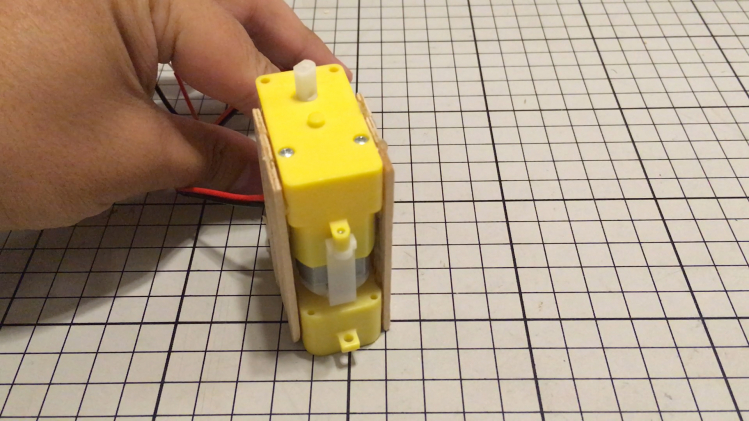

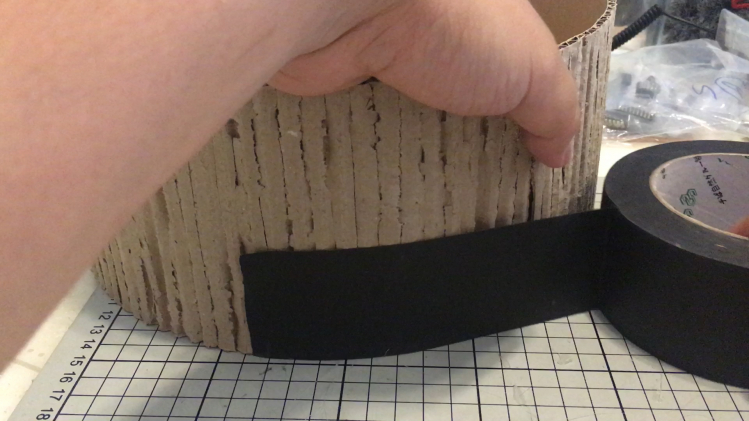

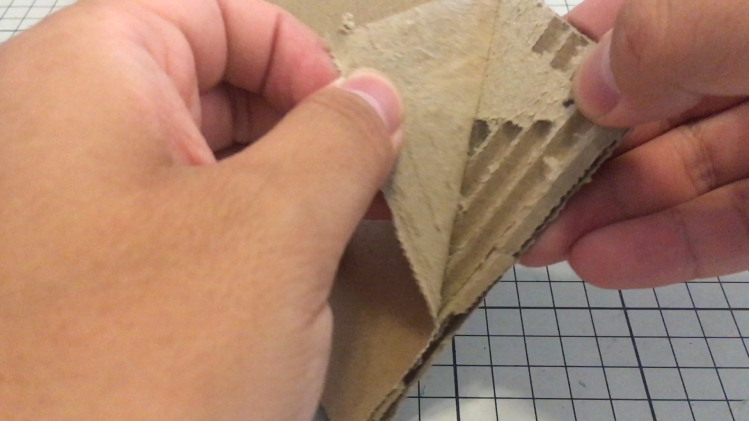

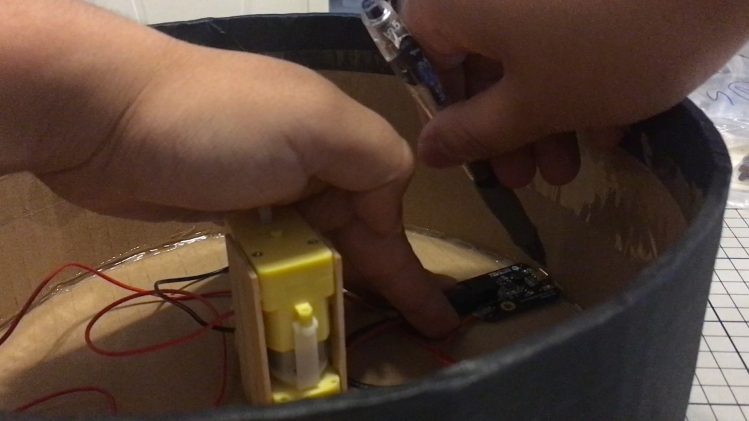

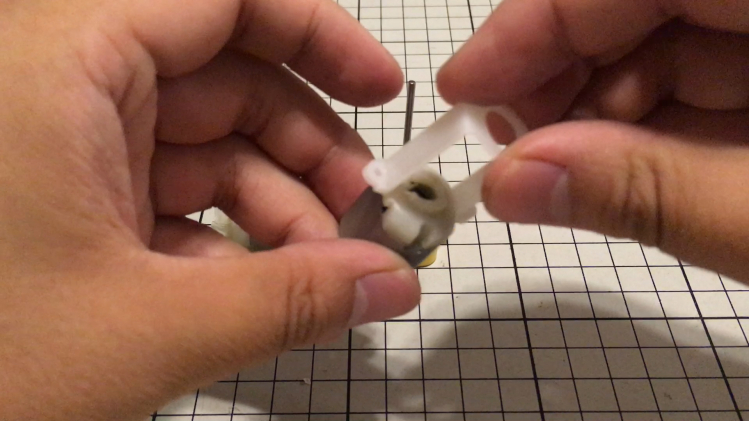

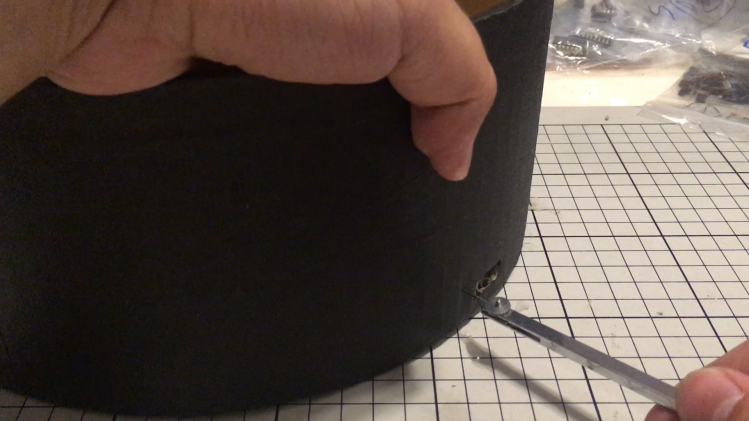

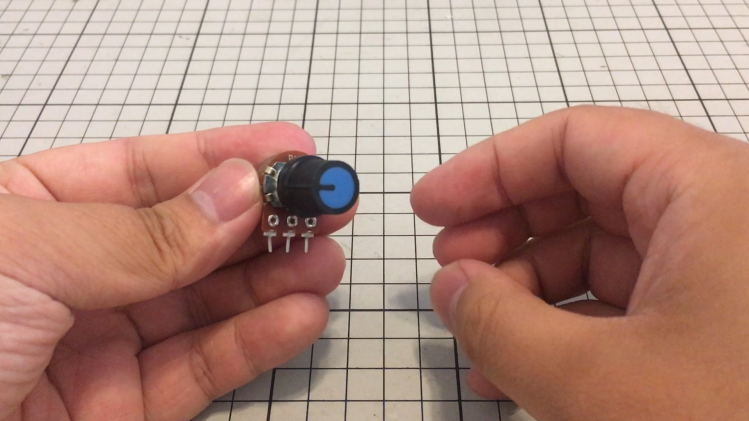

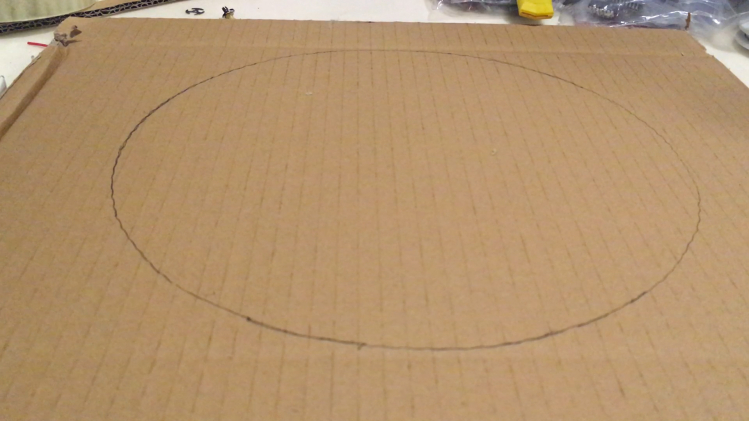

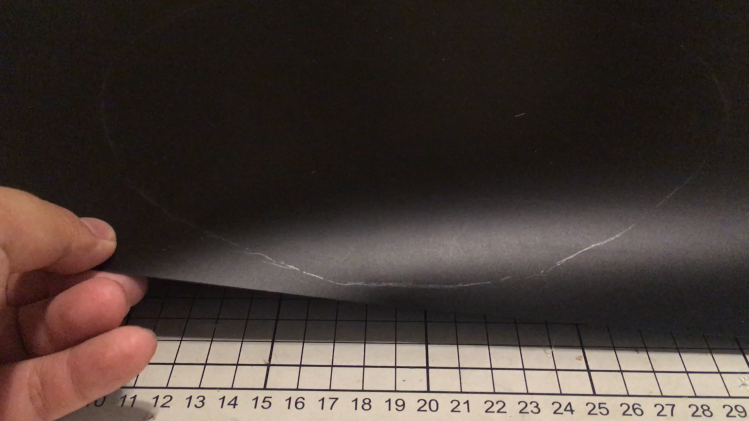

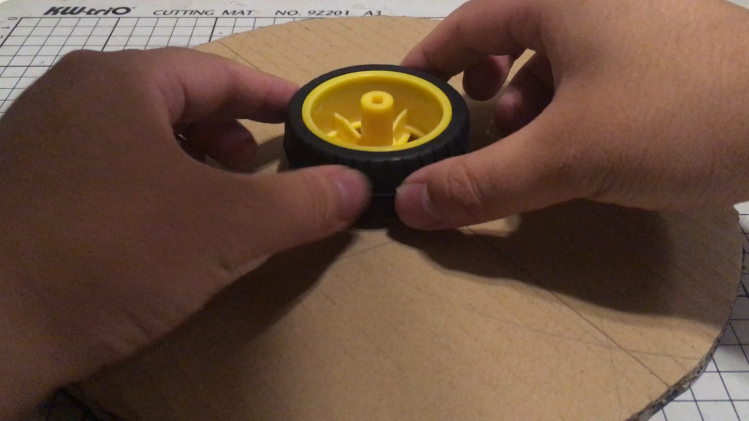

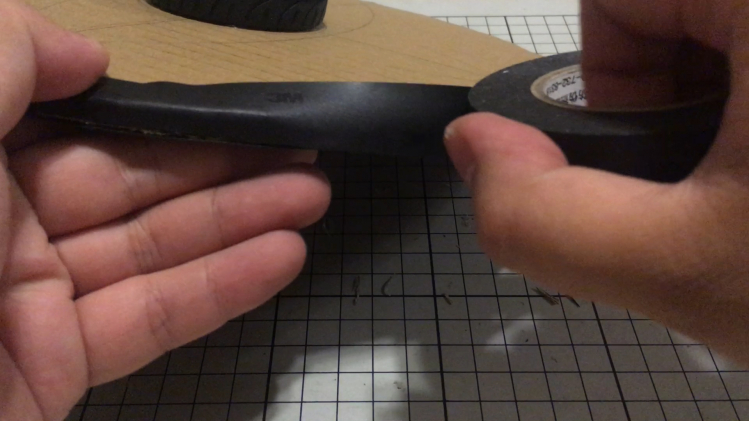

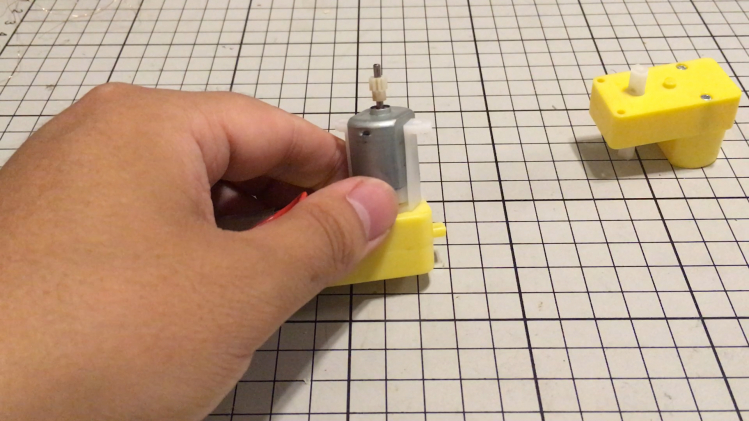

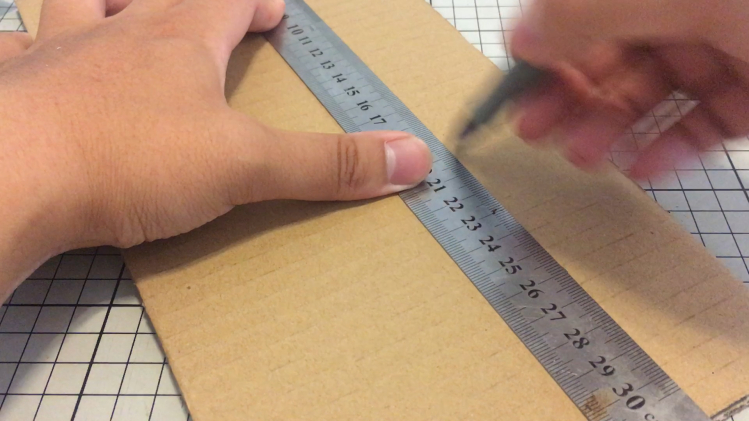

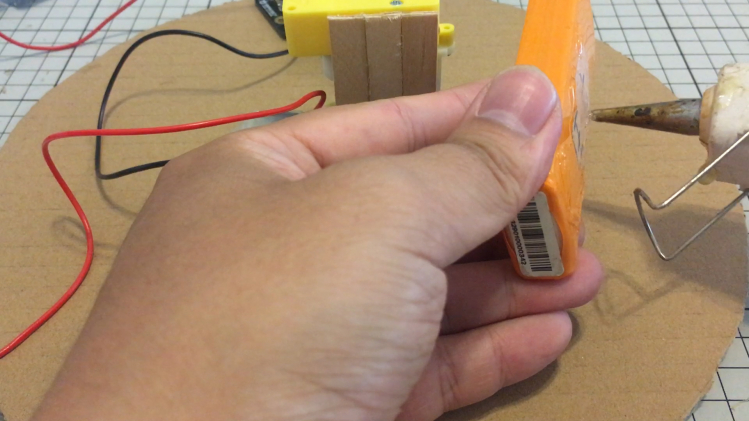

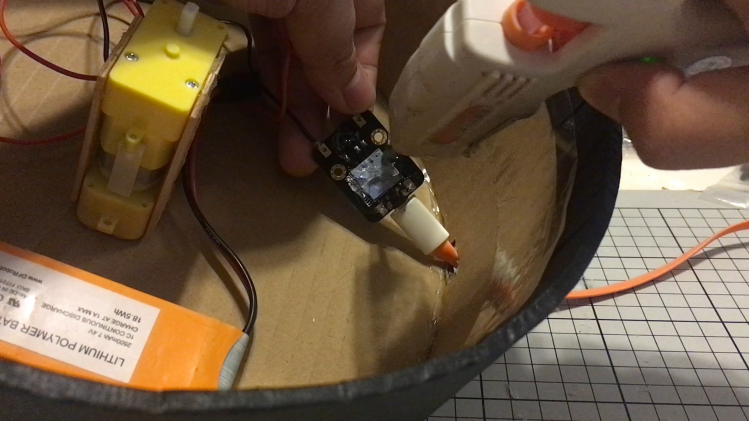

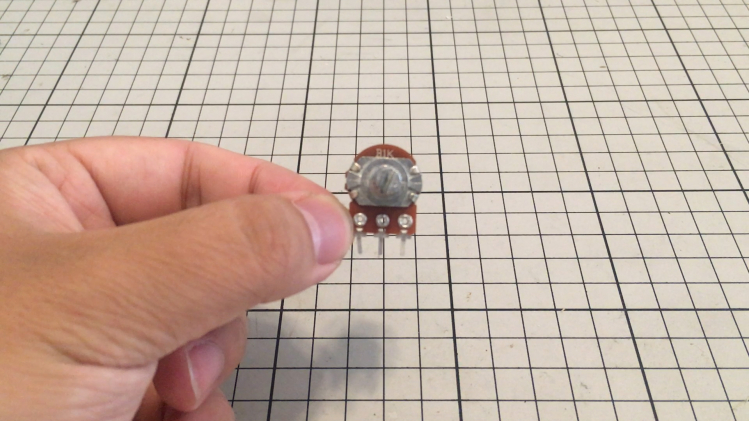

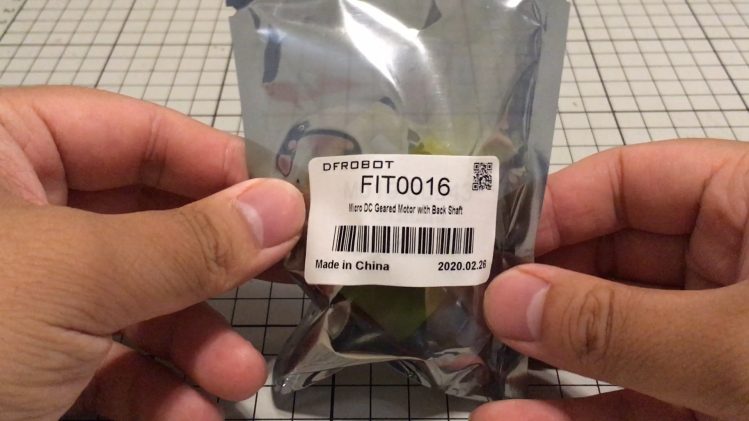

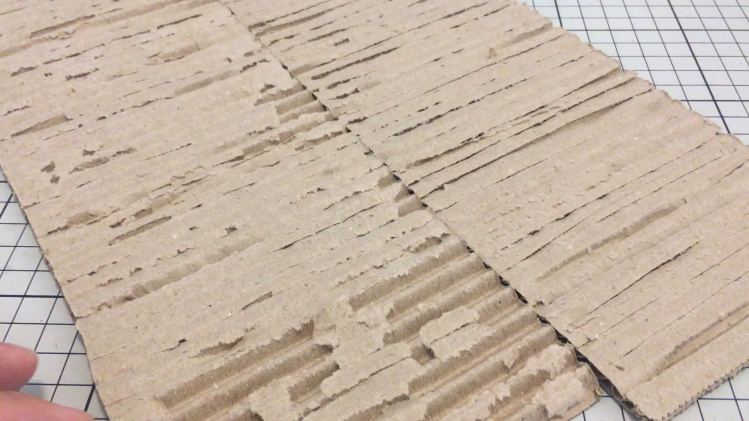

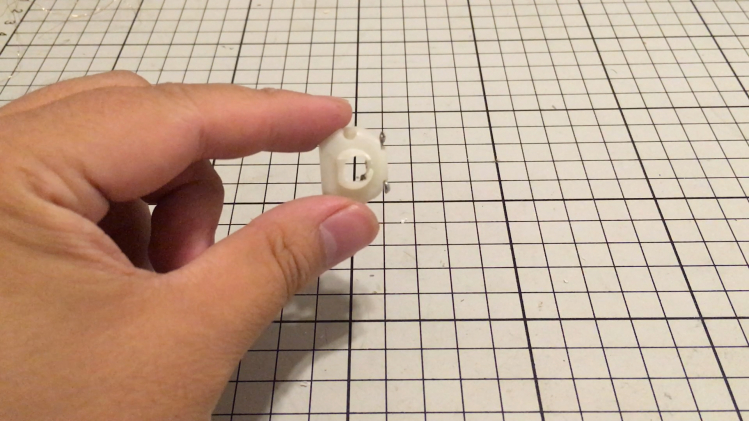

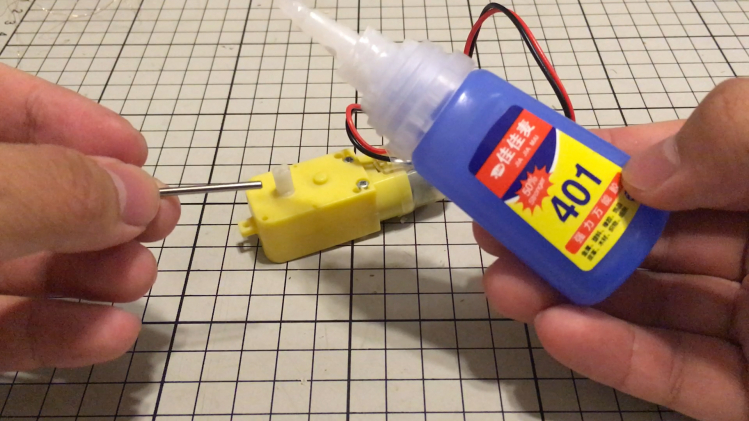

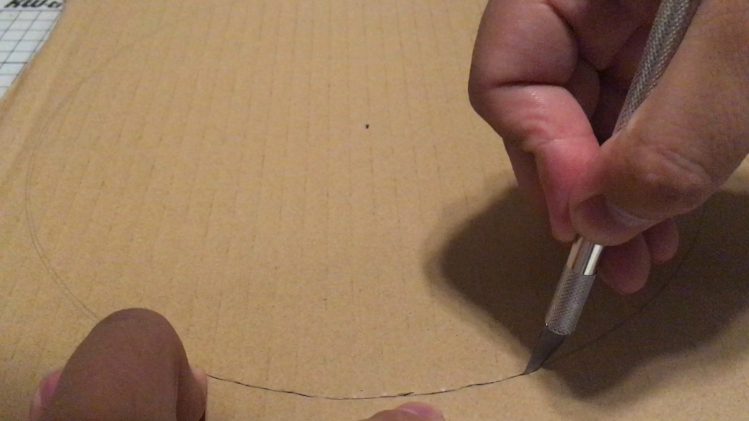

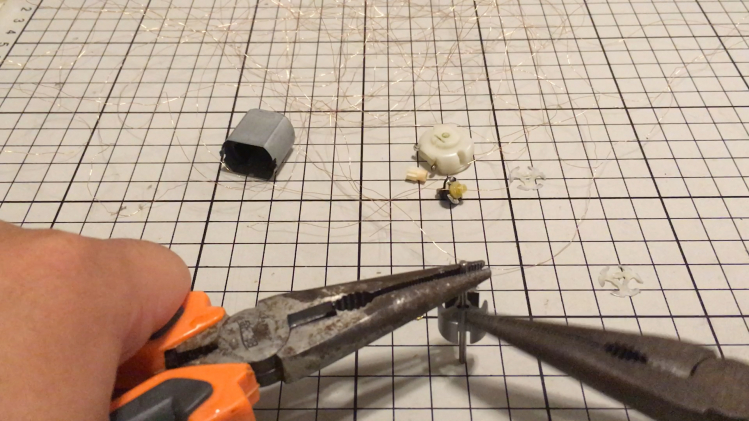

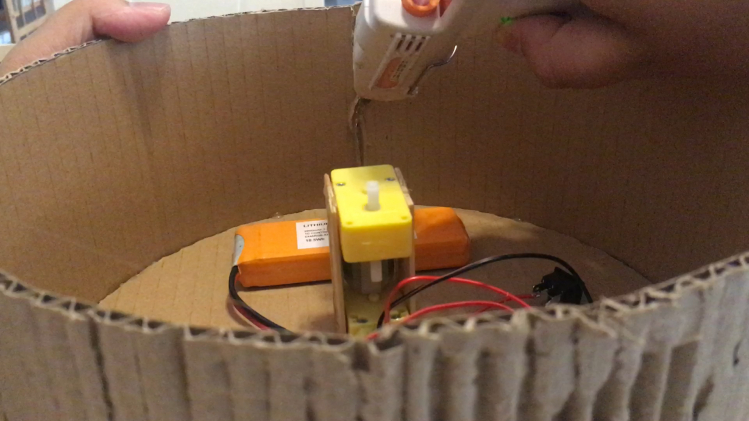

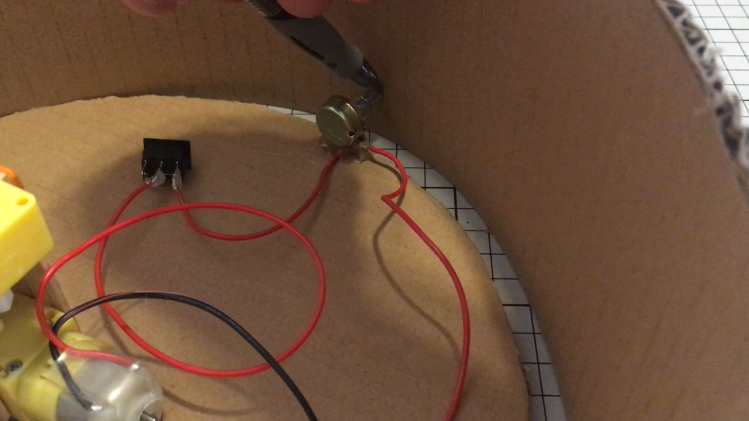

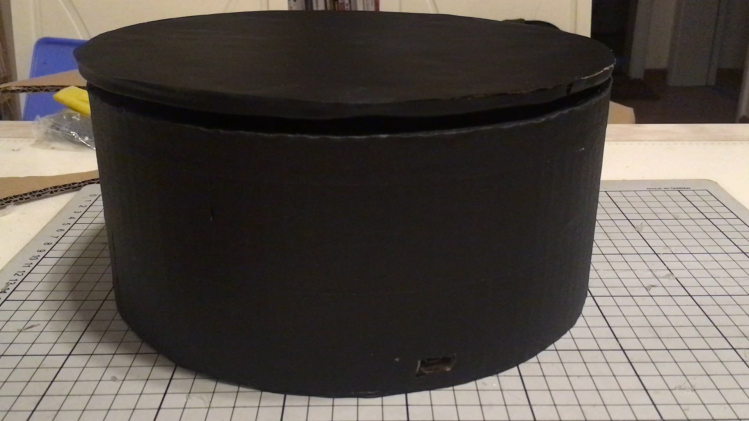

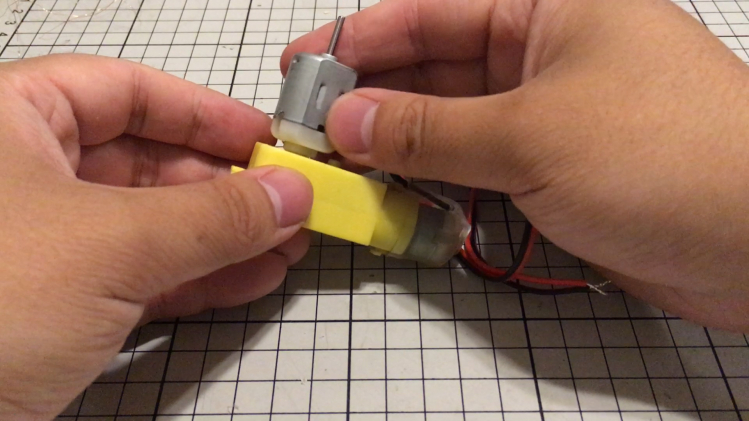

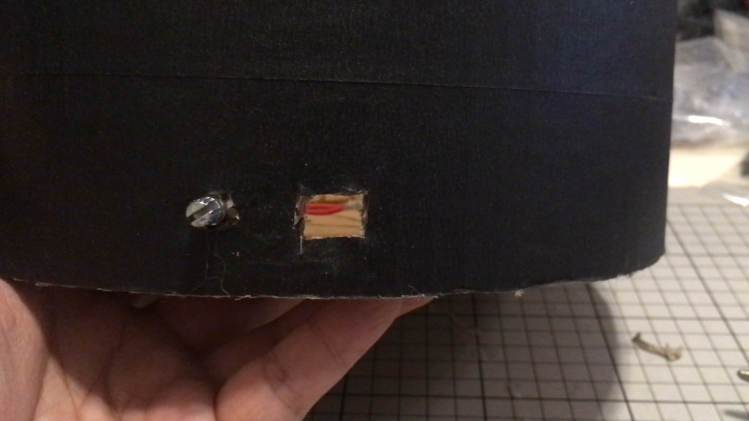

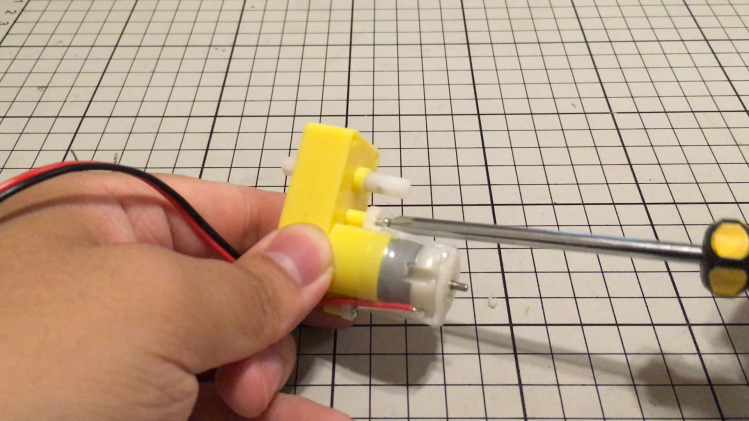

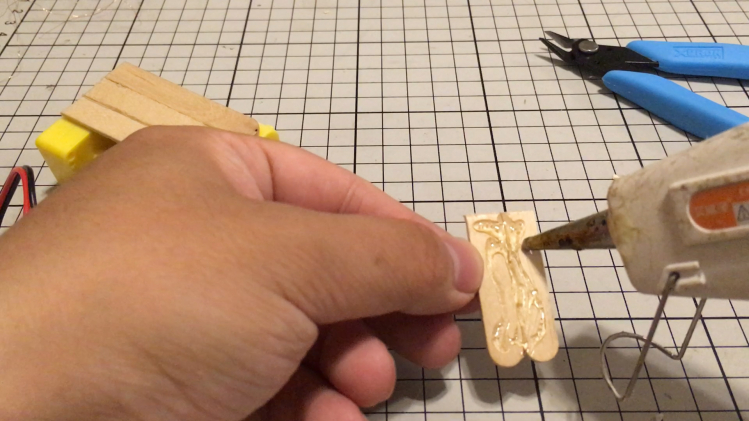

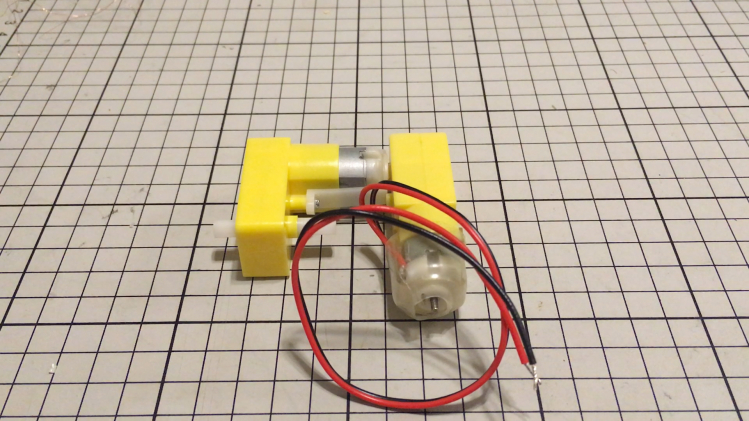

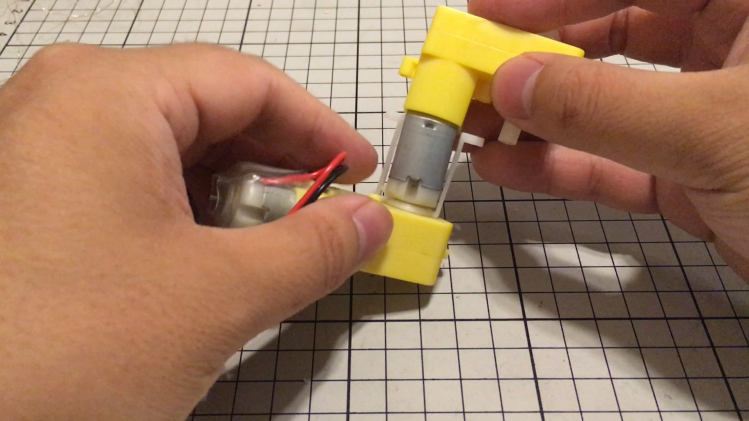

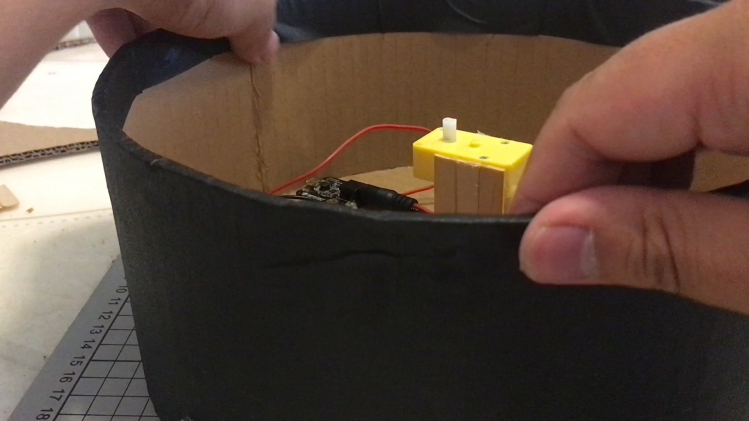

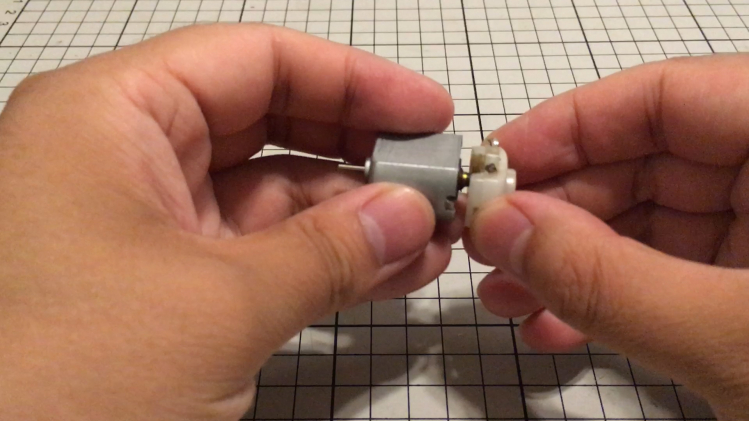

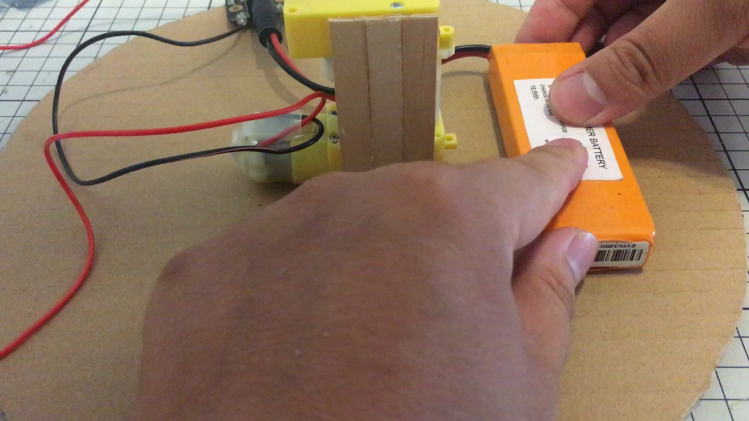

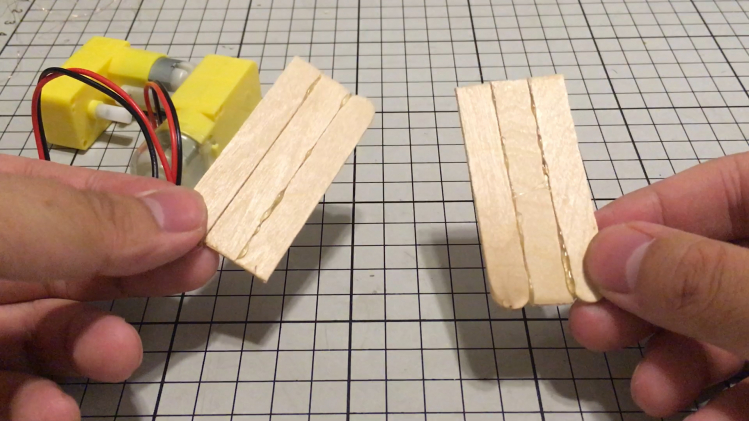

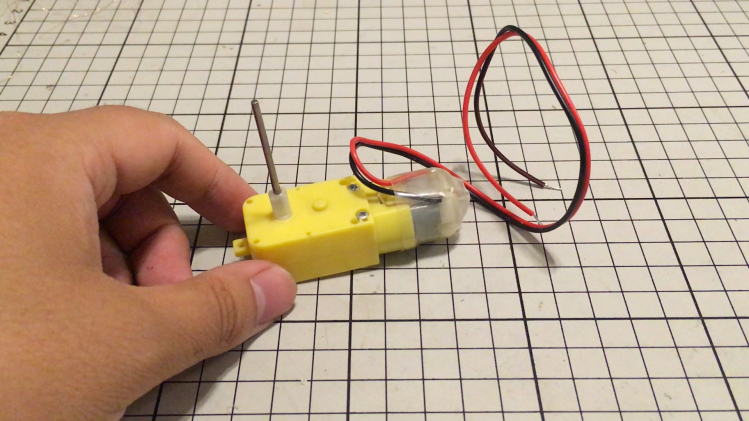

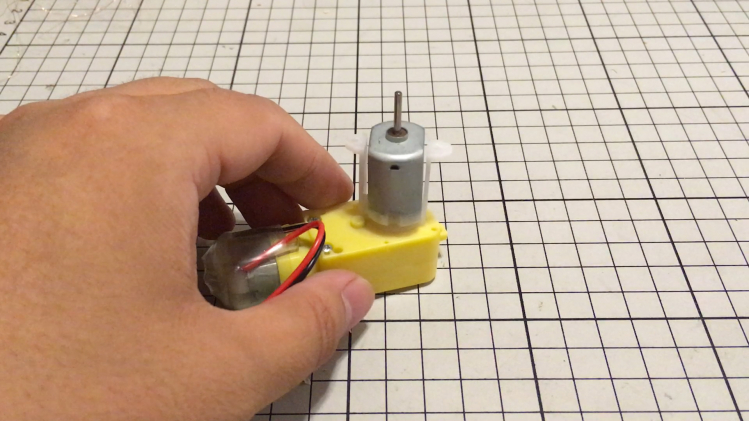

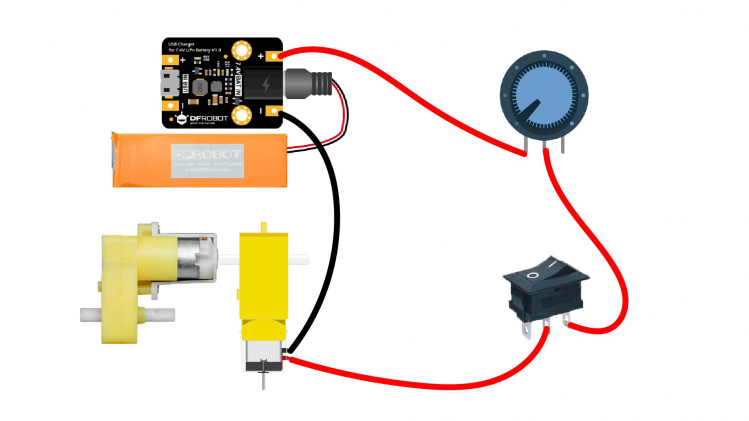

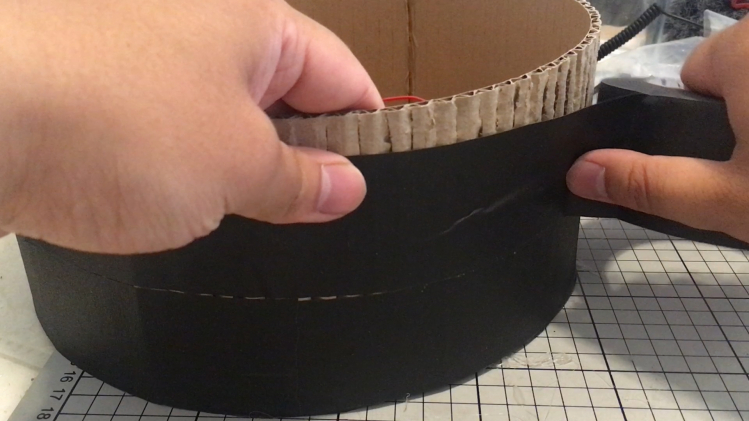

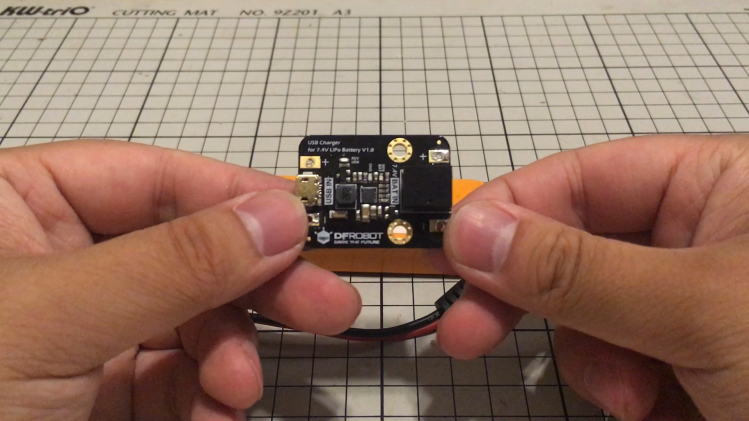

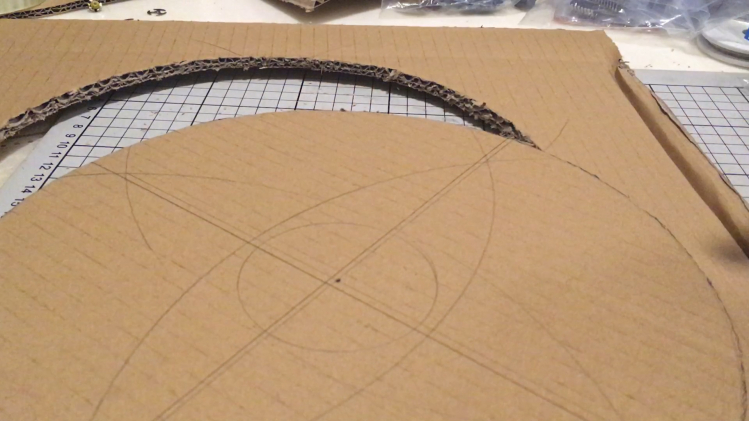

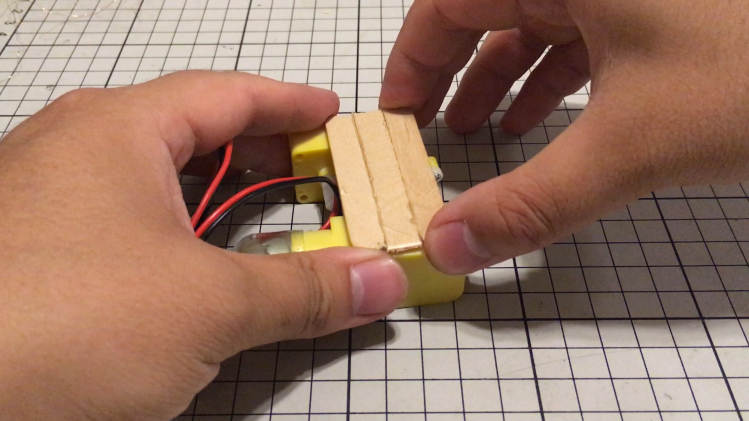

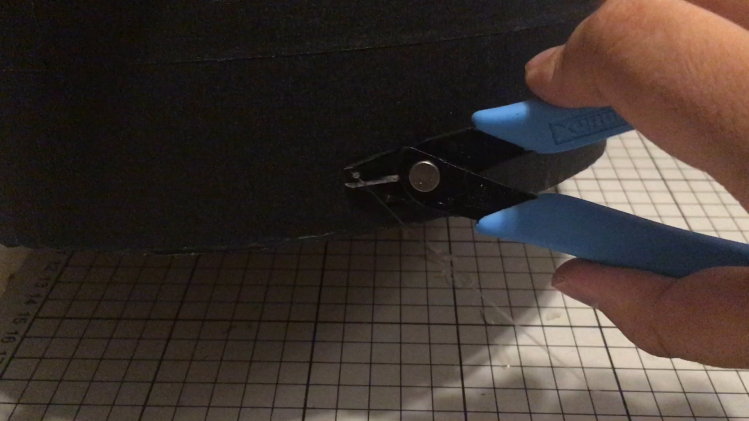

之前想买个拍摄转台，手上刚好有两个闲置的减速电机，琢磨着是不是可以搞点事情出来。说走咱就走，你有我有全都有。减速电机的减速比为1：120，用两个齿轮箱恰好地增加了力量，还将转速降低到了1分钟1圈左右。 先将做完后的样子，放出来欢乐一下  准备材料： 1. 减速电机1个（倒装） 2. 减速电机1个（非倒装，如果没有，可以用倒装的替代） 3. 黄色橡胶轮子1个 4. 7.4v锂电池1个 6. 纸板若干 7. 黑色美纹纸1卷 8. 黑色电工胶带1卷 9. 雪糕棍10根 10. 两档船型开关1个 11. 带旋钮的1kΩ电位器1个 绕着桌子跑上三圈，可以开始制作啦 【自如式吮舌】Wow，倒装减速电机和轮子   非倒装的减速电机，如果没有的话，可以再用一个倒装的替代  拿出刚才那个倒装的电机，拆它。将齿轮箱拆出来   先将电机轴上的齿轮取下   撬开电机两侧的扣板   拆出来就是这样的  将电机的铜线拆出来，并将轴棒上的绕线金属拆下来  轴棒待用  电机白色后盖钻6.5mm孔   轴棒抹上快干胶水，插在非倒装电机的转轴上    将电机白色后盖放上去  将电机外壳放上去   扣上两侧的扣板   将电机外壳取下来，将倒装电机的固定卡扣安装上，然后一起插入轴棒     安装上之前的齿轮   扣上齿轮箱，并拧上螺丝      此时两个电机还能相互转动，必须要固定下。用雪糕棒粘成的小木板，来固定住两个电机      电机底部也必须要垫入雪糕棒，一会儿粘在转台的底板上     在纸板上画圆，我画的是25cm直径的圆，用刻刀划出圆纸板     7.4v锂电池  搭配使用的USB接口的充电板，如果不需要电池供电，电池和充电板可以用一个电源座子代替   1kΩ的电位器，和匹配的旋钮帽子    3脚船型开关  按照图示进行连线  连好线后，将电机和电池都粘在刚才那个圆纸板上，电机粘的时候需要注意，将转轴对准圆纸板的圆心    切出一块10cm宽的长条形纸板     我这是5层纸板，将其中2层纸板撕开    在上边划出小道，这样子，纸板就可以弯曲了   将电位器固定在底板上  在刚才的10cm宽的长条形纸板上，对应位置开出电位器转轴大小的孔    将侧面的两片纸板粘上    接缝处打胶加固  用黑色美纹纸将侧边的纸板封起来    顶部的美纹纸，折进纸盒内部  对地板和侧边接缝处打胶  用透明胶或者美纹纸再加固封一下折进纸盒内部的美纹纸  开充电板的USB接口孔   将充电板固定在底板上   船型开关的开孔，并打胶安装     安上旋钮帽子  充电板在充电时，指示灯会亮，但在内部，我们无法看到  找一些导光的物质，譬如光纤玩具上的光纤，趁它不注意剪下来一根。用热熔胶粘在指示灯上，戳个小孔，将灯光引导盒子外壁上        围着纸盒，在新的纸板上画一圈。裁剪出新的圆纸板     找一种黑色易清理的材料，我用的这个是黑色pvc摄制纸，裁剪出与刚才的圆纸板一样大的圆片      将这个黑色原片粘在圆纸板上      将之前的轮子打上胶，粘在圆纸板背面圆心位置   用电胶带绕圆盘周边缠一圈，进行美观处理    轮子的槽口对准电机的齿轮箱上的轴棒，安插上去   完成啦       |
