迷你夜灯

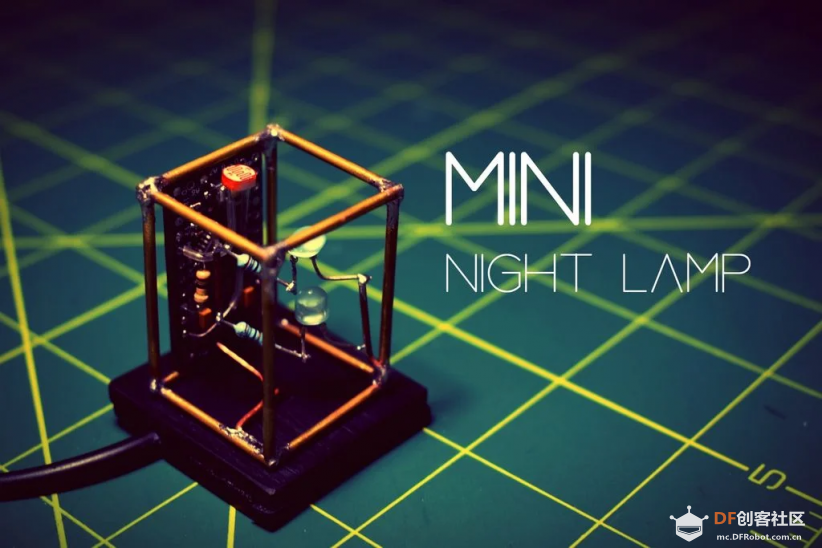

这个项目的灵感来自Mohit Boite。电子世界浩瀚无边，为了探究一二，我制作了一个由Arduino微控制器控制的小型灯具--迷你夜灯。
这个创意很简单，只需要一个LDR（光敏二极管）、几个LED和几个电阻。
当然啦！还有我们的核心部件，Arduino控制板。

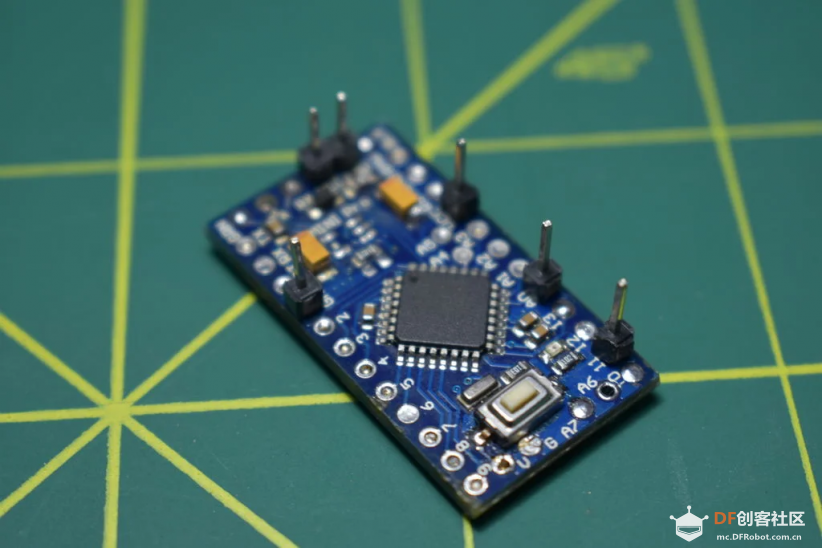

在这个项目中，我选用的是Arduino Pro Mini。

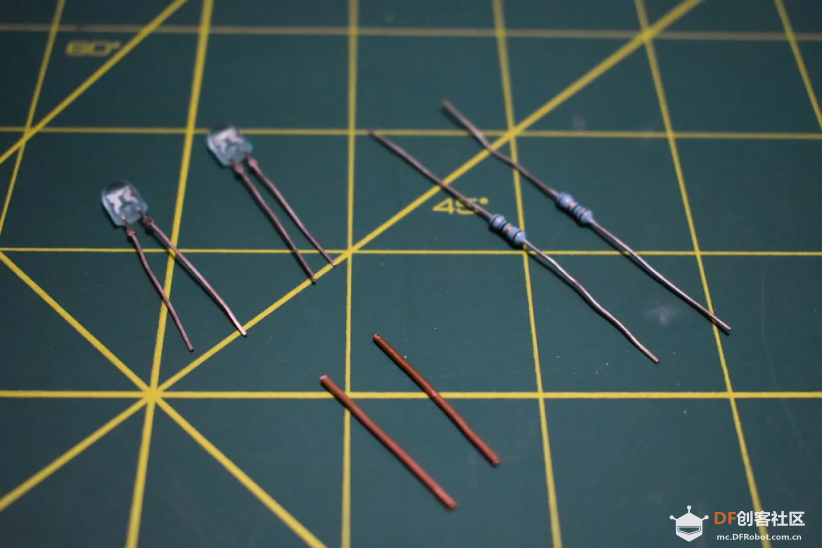

所需材料：
- Arduino Pro Mini
- 黄铜线
- LDR（光敏二极管）
- 2个蓝色LED
- 2个18欧姆电阻
- 1个100k欧姆电阻
- 铜线
第1步：原型搭建

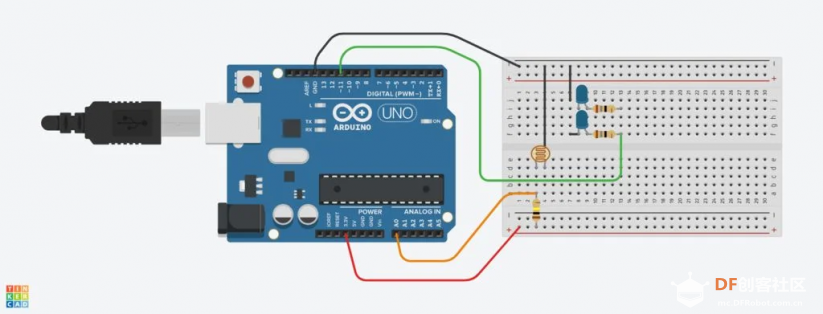

用一个Arduino Pro Mini，按上图所示连接好。
我已经把这个项目的完整代码上传到附件里。
第2步：编写代码
在代码中，基本的逻辑是当你把灯放在一个黑暗的地方，它会变亮，当有光照在它上面时，它就会变暗。
 night_lamp.zip
night_lamp.ino
int sensorPin = A0; // select the input pin for the potentiometer
int ledPin = 13; // select the pin for the LED
int sensorValue = 0; // variable to store the value coming from the sensor
void setup() {
// declare the ledPin as an OUTPUT:
Serial.begin(9600);
pinMode(11, OUTPUT);
pinMode(6, OUTPUT);
}
/*void loop() {
// read the value from the sensor:
sensorValue = analogRead(sensorPin);
// turn the ledPin on
digitalWrite(ledPin, HIGH);
// stop the program for <sensorValue> milliseconds:
delay(sensorValue);
// turn the ledPin off:
digitalWrite(ledPin, LOW);
// stop the program for for <sensorValue> milliseconds:
delay(sensorValue);
}*/
void loop()
{
sensorValue = analogRead(sensorPin);
if (sensorValue >= 225)
{
digitalWrite(11, HIGH);
digitalWrite(6, HIGH);
}
else
{
digitalWrite(11, LOW);
digitalWrite(6, LOW);
}
Serial.println(sensorValue);
delay(2);
}
第3步：制作框架

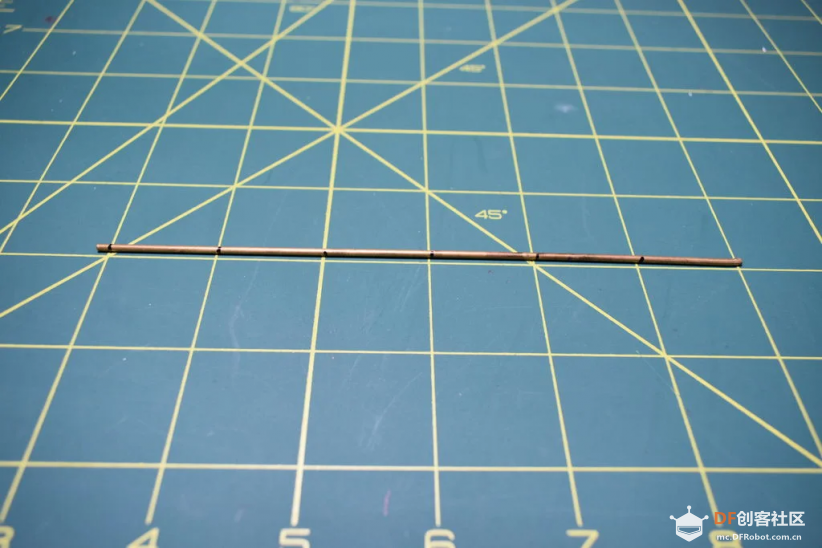

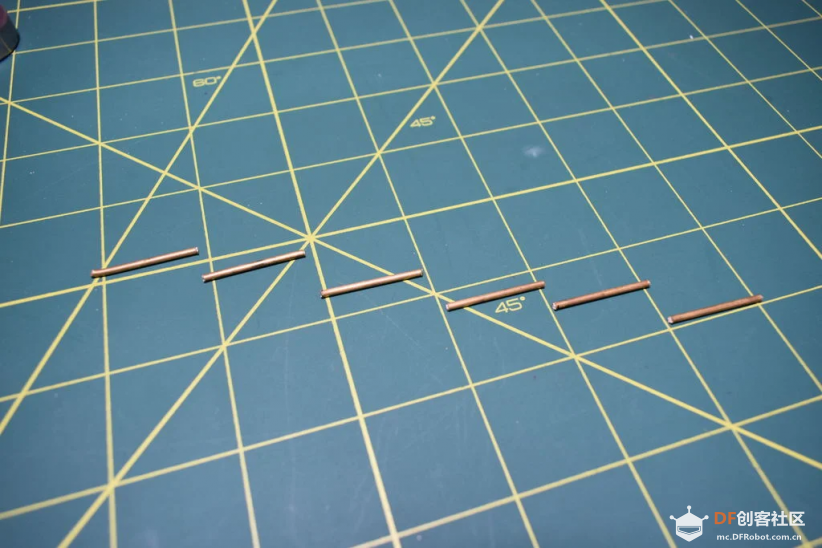

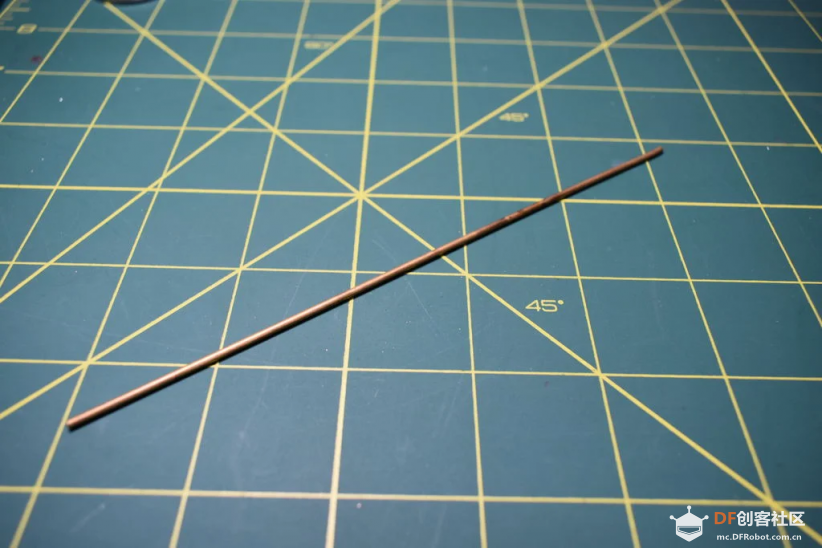

- 裁剪出8段1英寸长的黄铜线用来制作主体kuang j顶面和底面。

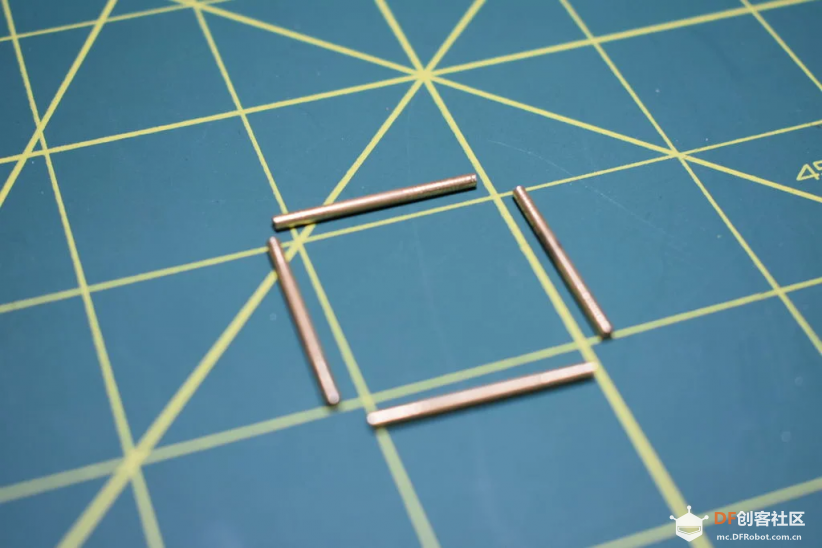

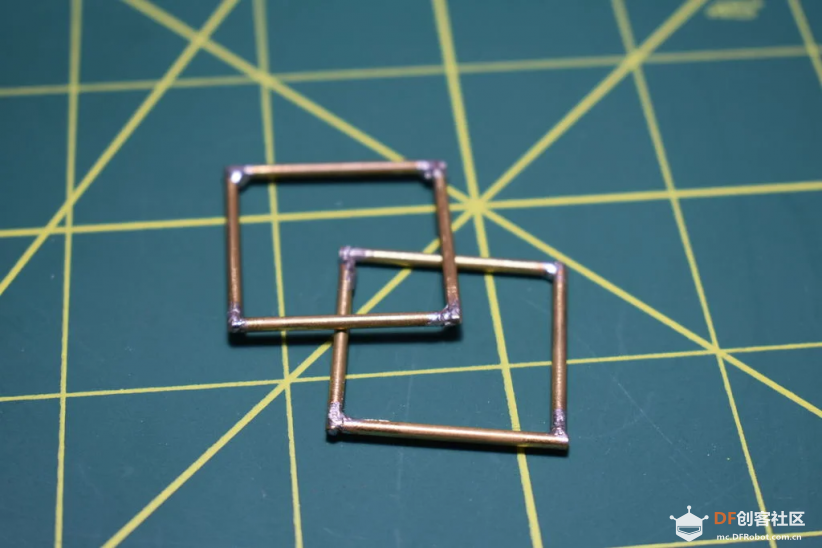

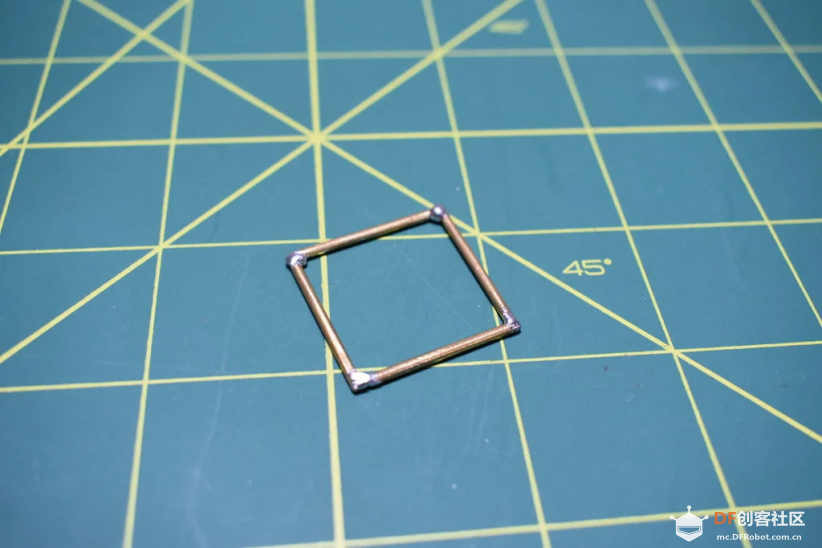

- 把裁剪出黄铜线焊接成两个正方形。

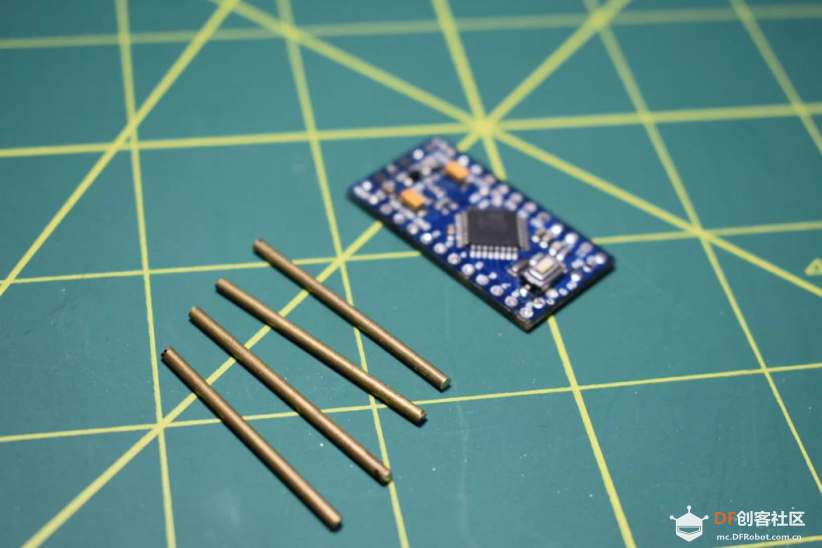

- 测量一下Arduino板子的尺寸，我测出来是0.7 x 1.2英寸。
- 根据Arduino尺寸，裁剪出4段1.2英寸的黄铜线。

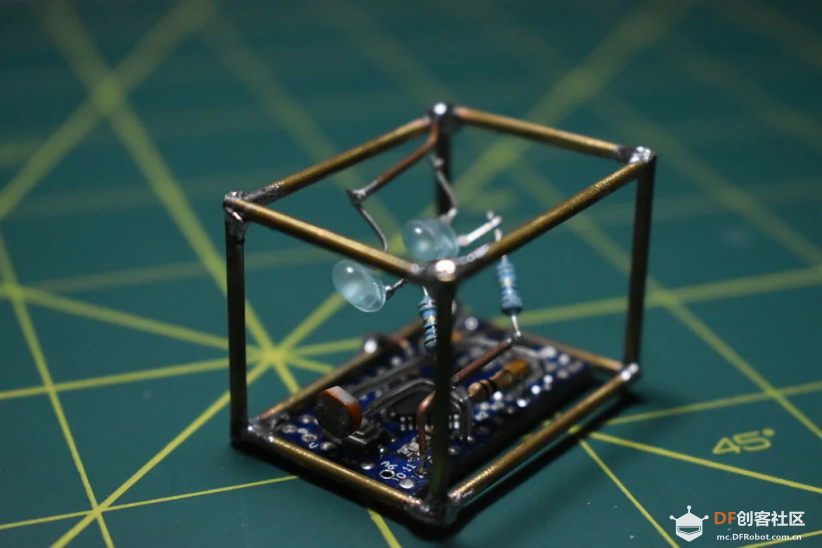

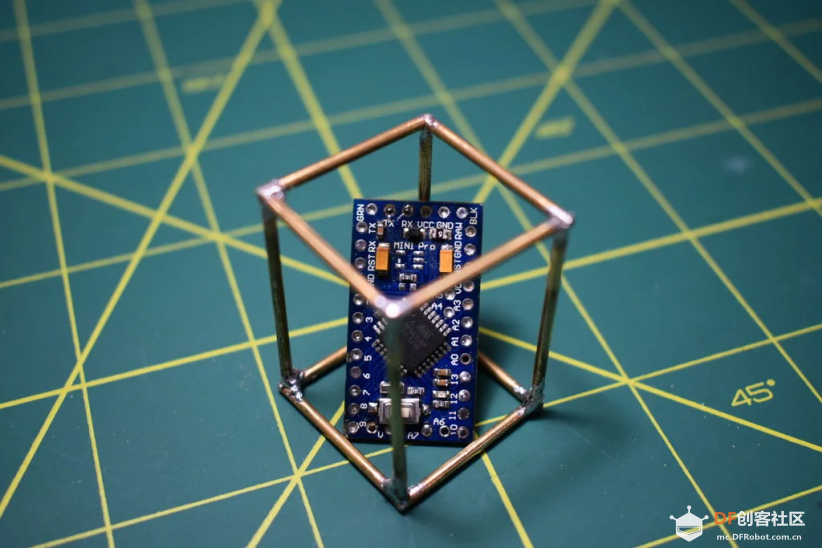

- 把这些黄铜线与两个正方形焊接成一个长方体。

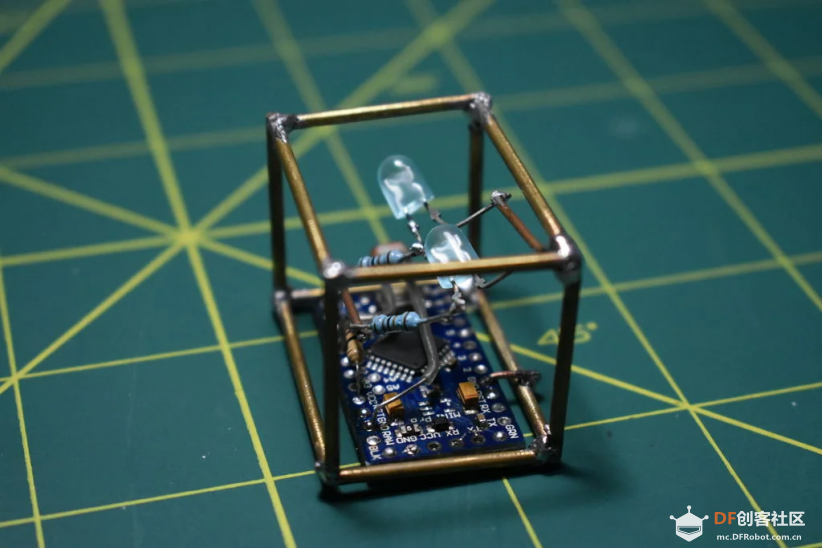

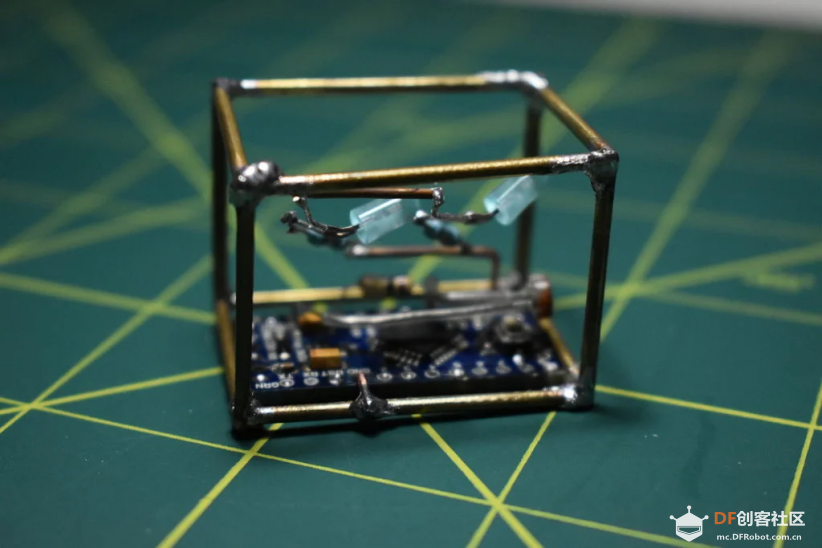

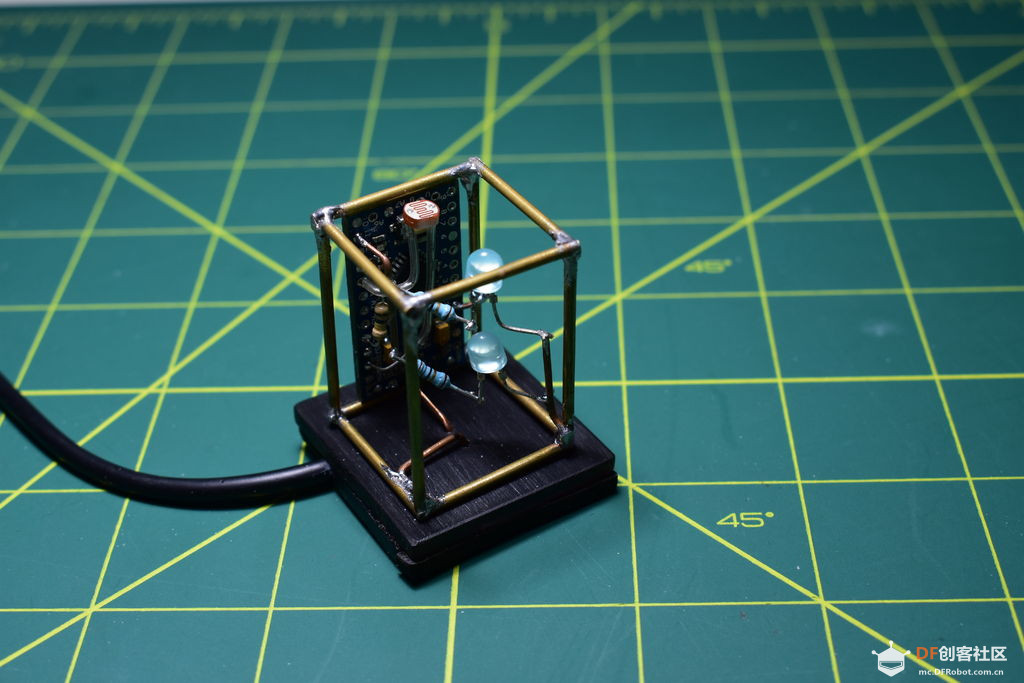

这样主体框架就搭好了。

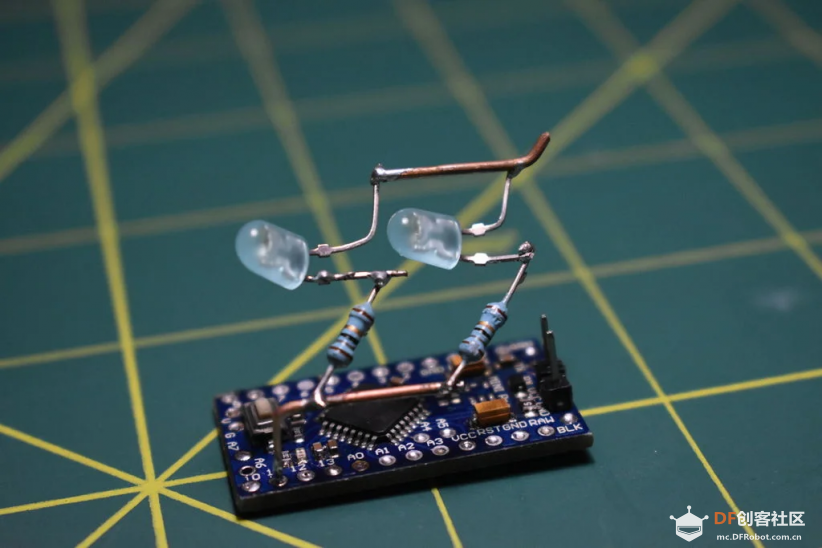

第4步：自由连接

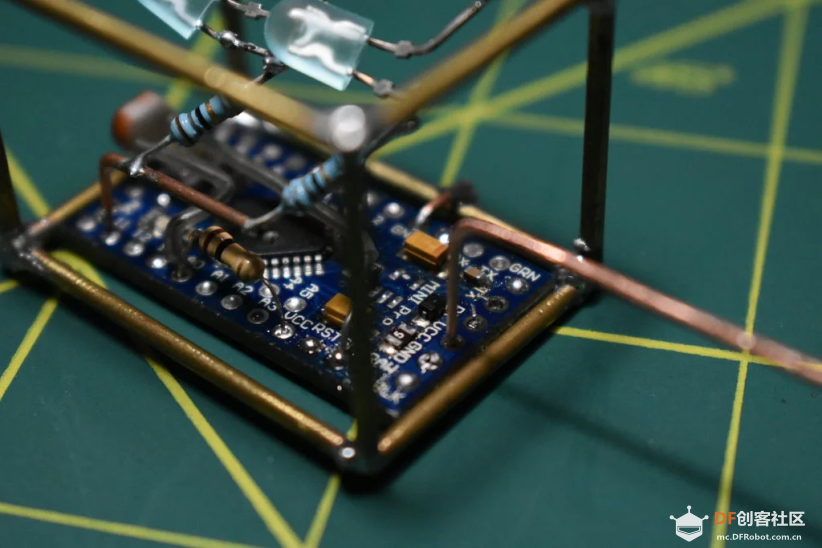

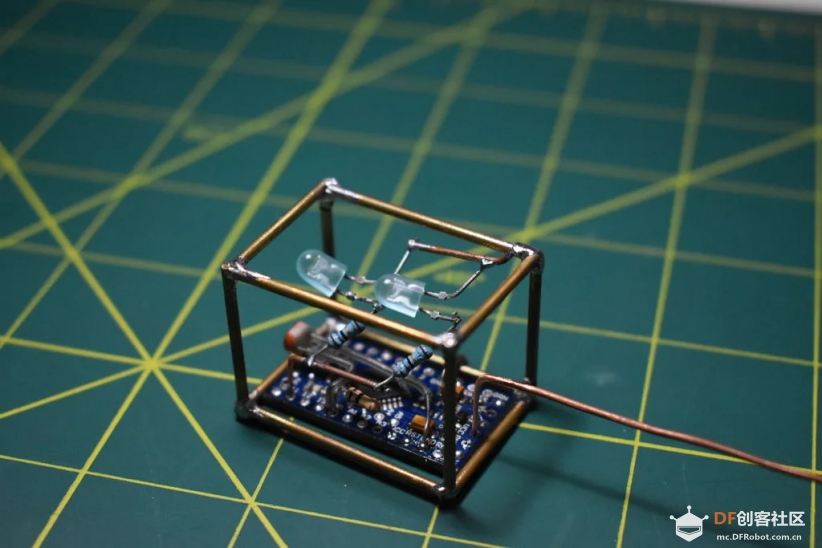

图示步骤非常简单，把框架当作地，其余当作VCC，但模拟引脚必须直接连到LDR（光敏二极管）的输出。
-

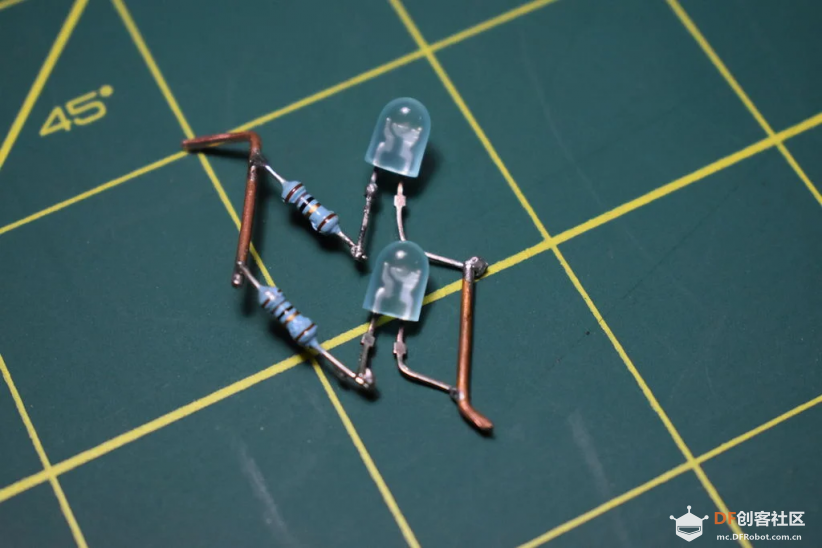

完成LED连接，为安全起见，添加18欧姆限流电阻。
我使用引脚11作为我的数字开关，但你也可以使用引脚6，因为我已经在代码里同时支持引脚6。
-

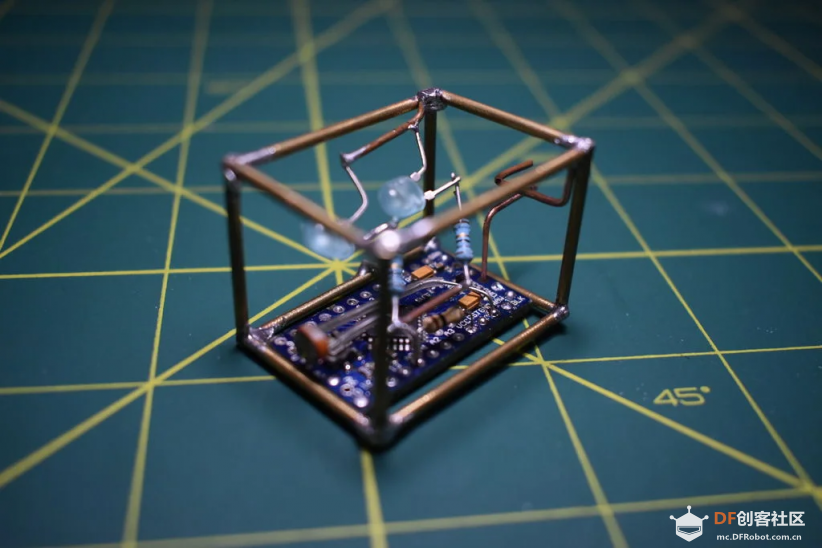

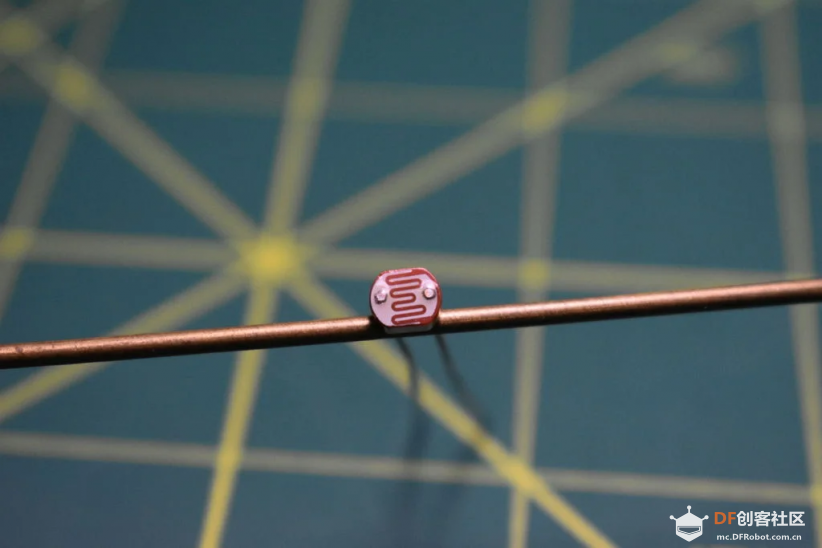

将100k欧姆的电阻从任何VCC连接至引脚A0，然后从A0将LDR（光敏二极管）连接至接地。
第5步：电源连接

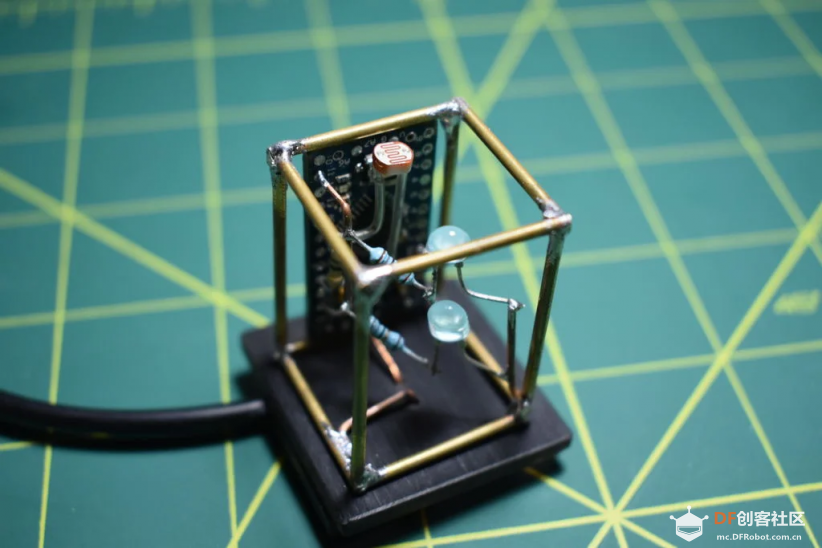

一共有两个连接点，一个与主体框架（GND）连接，另一个与靠近底面的VCC连接。

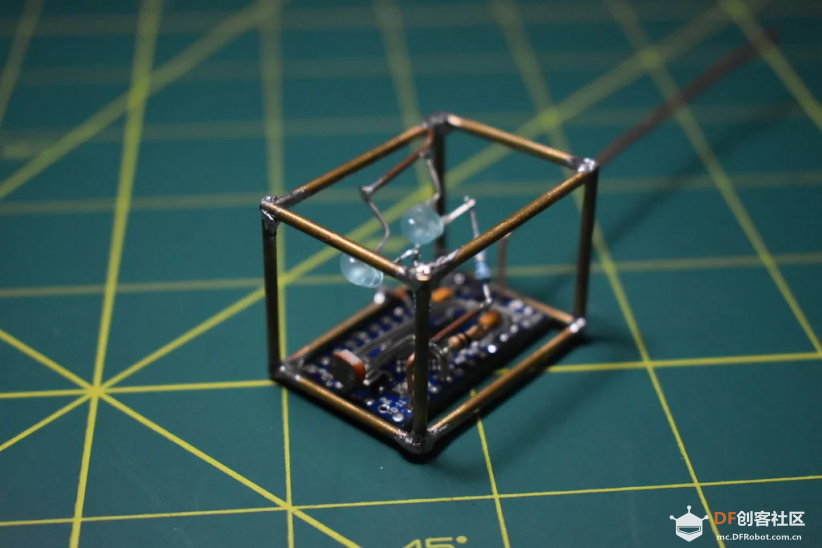

为了将PCB连接到主体框架，请使用铜线将PCB右侧的一个接地引脚连接到主体框架。
第6步：制作底座

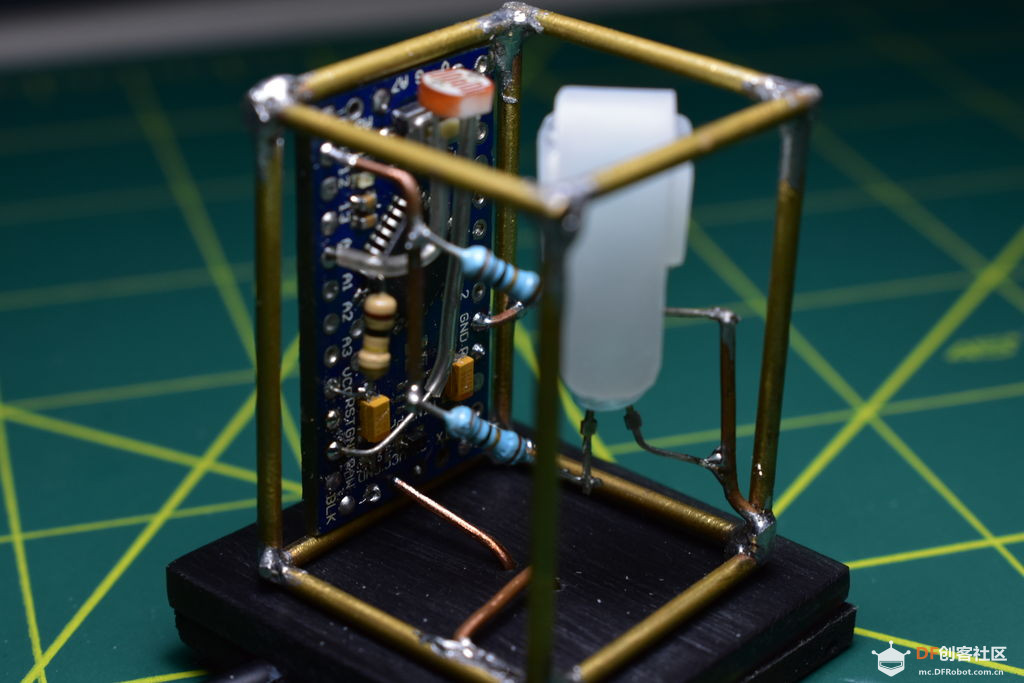

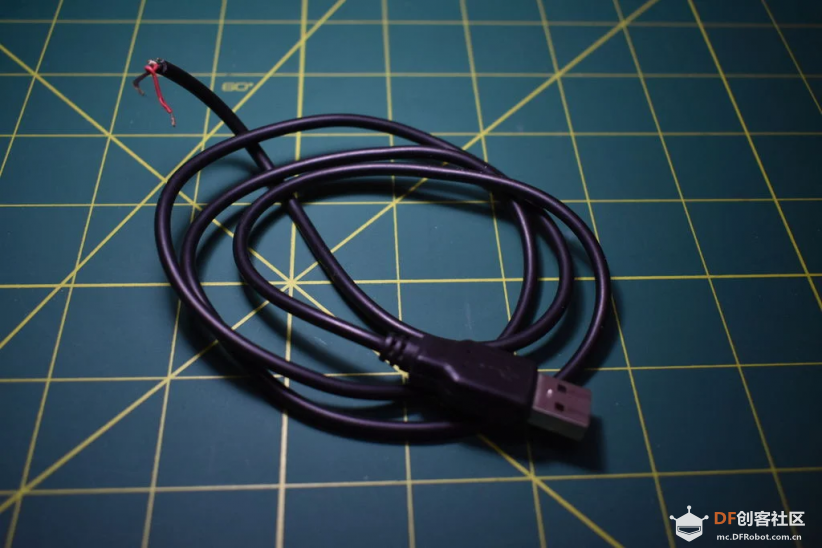

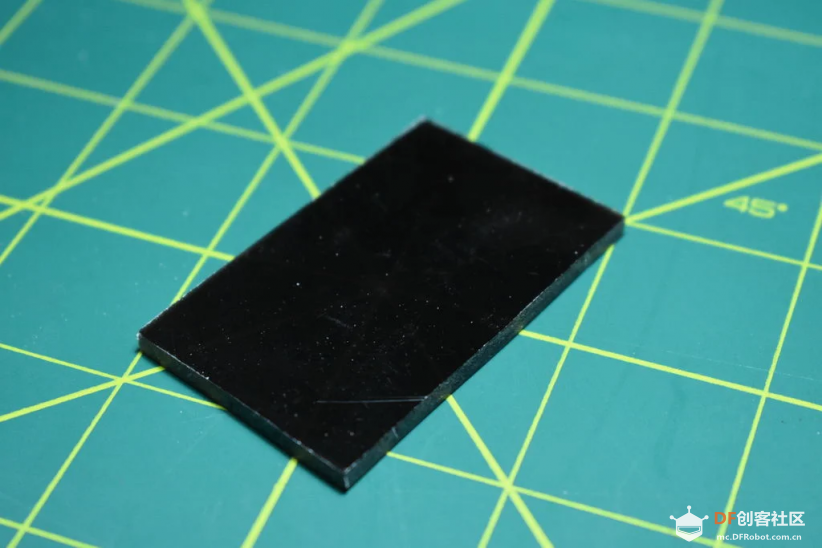

- 找一块5毫米的亚克力板和一根USB电缆底座。

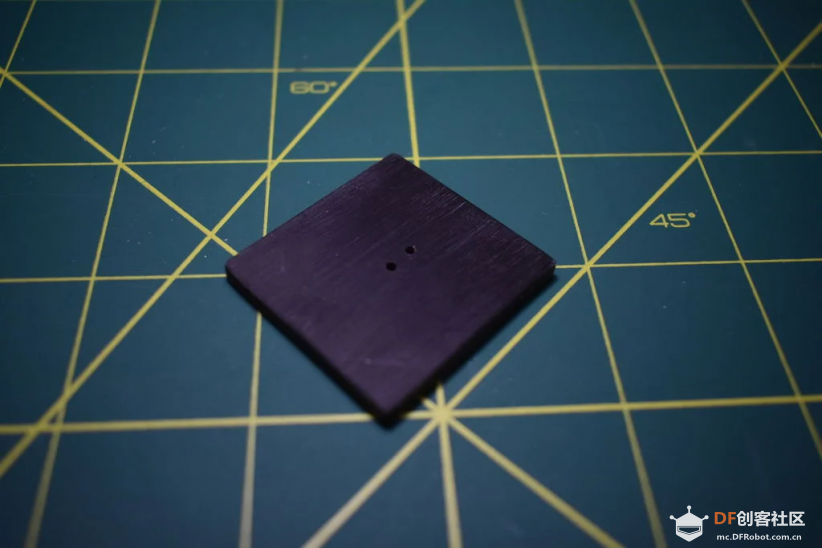

- 从亚克力板上裁剪下一个边长为1.4英寸的正方形。
- 用半径为1.5mm的钻头钻两个孔，用于VCC和接地的插座。
- 把USB电线接到铜线上并插入插座，然后粘在ya板上。
这样底座就做好了。

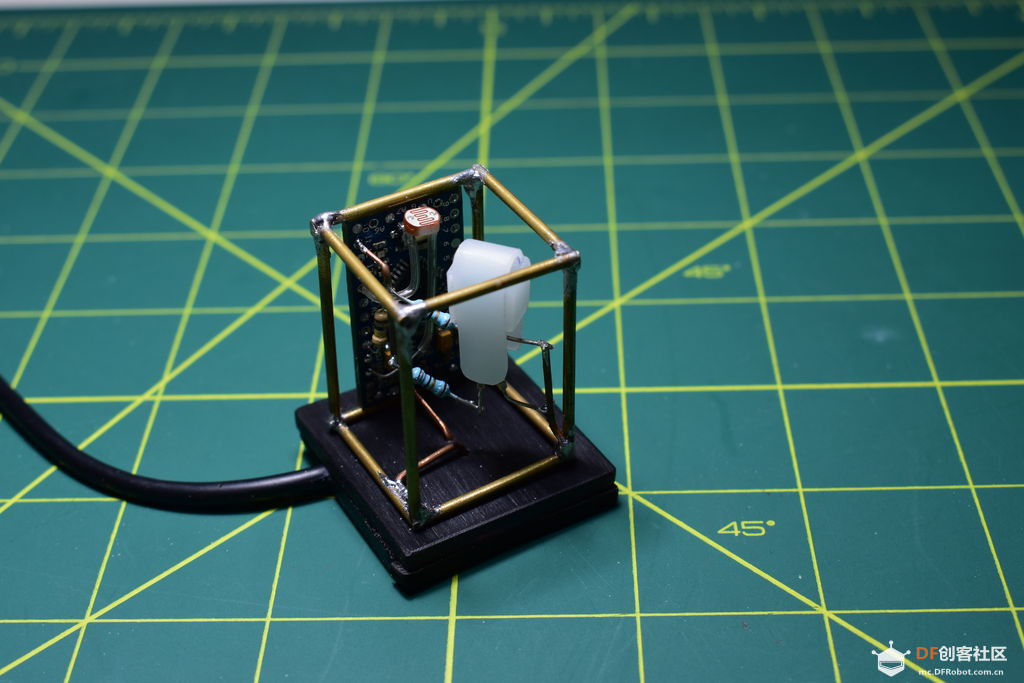

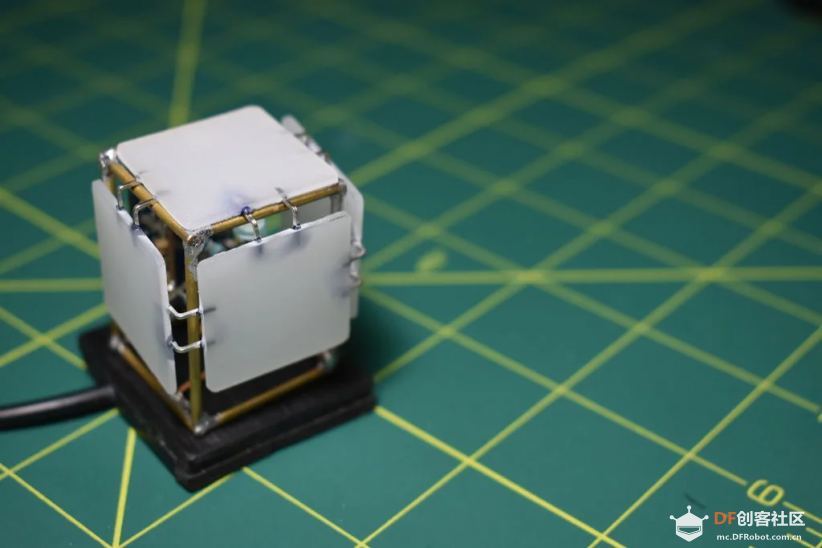

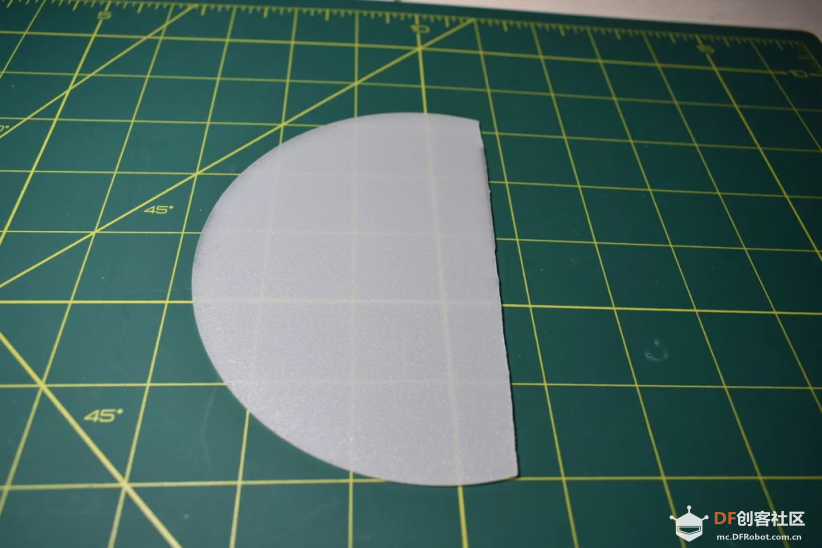

第7步：制作外灯罩（可选）

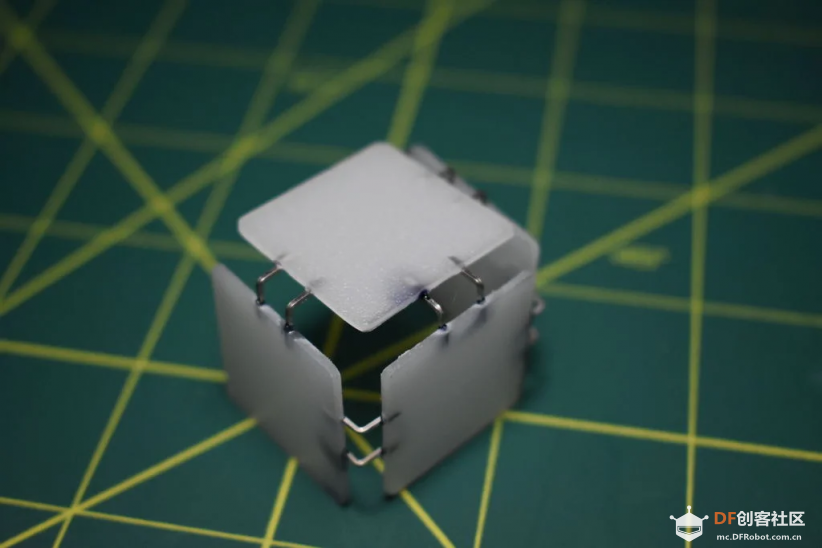

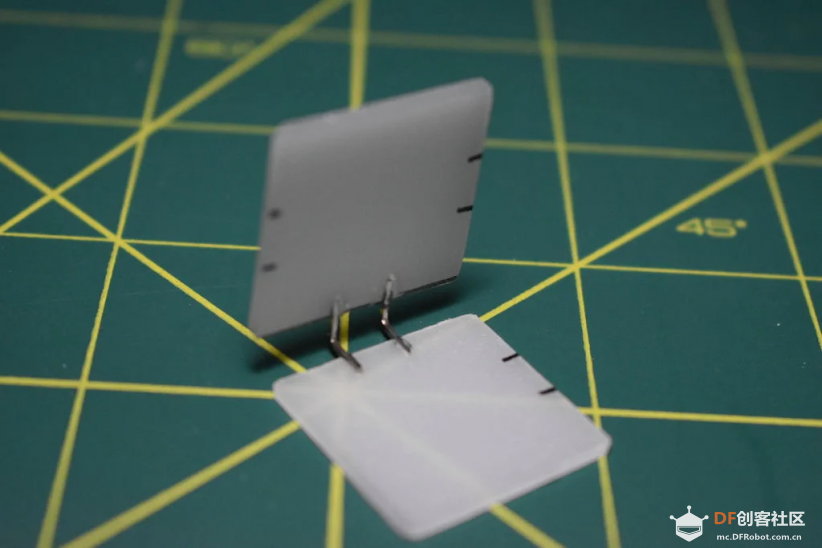

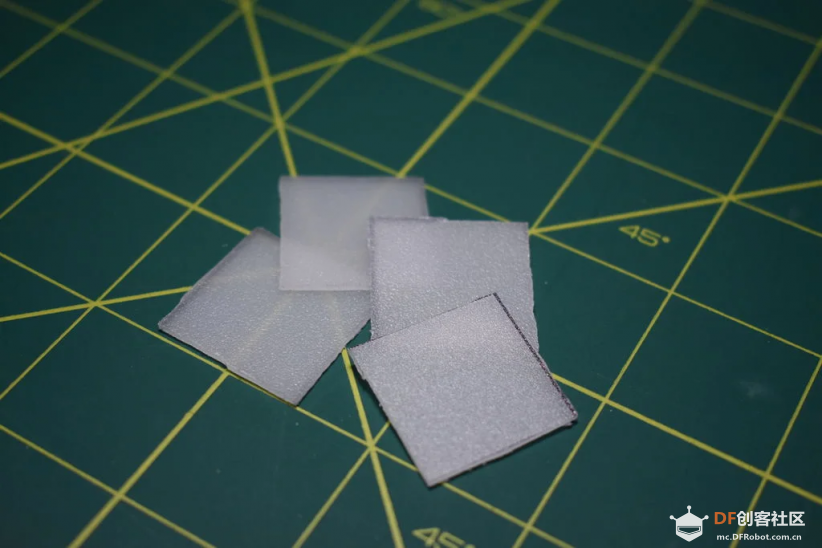

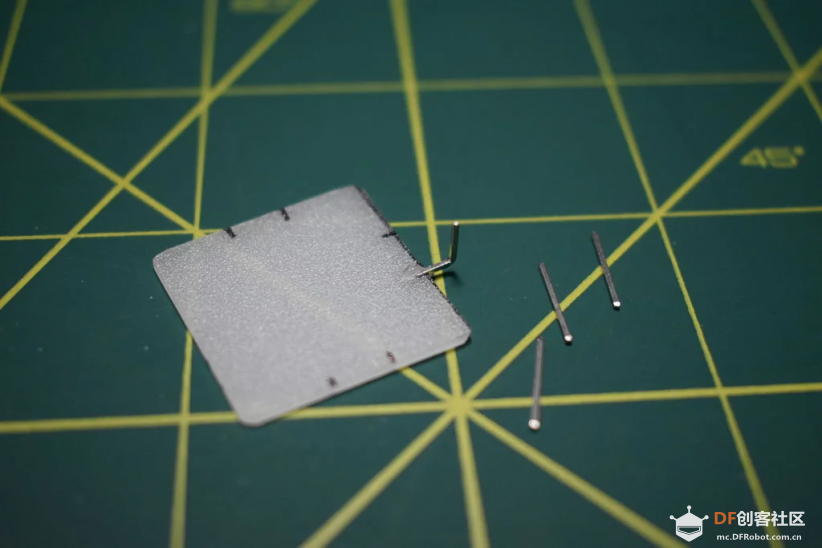

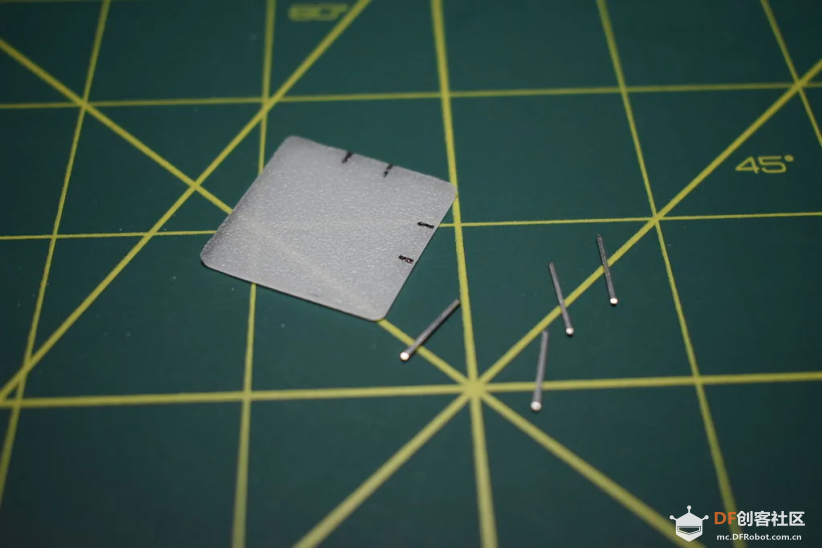

取一块半透明的亚克力板，裁剪出1x1英寸的正方形，用垂直连接的大头针把它们粘上。
第8步：制作LED内灯罩（可选）

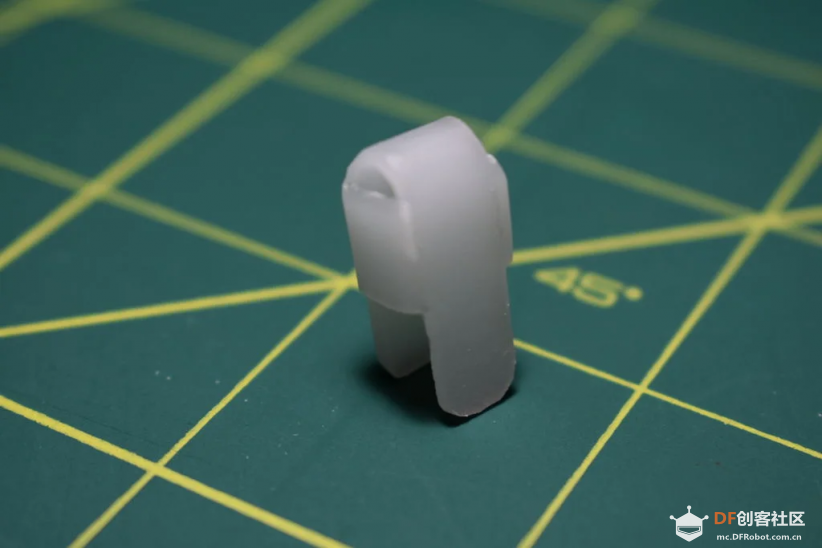

如果你不喜欢外灯罩，那么你也可以选择做一个小型内灯罩。

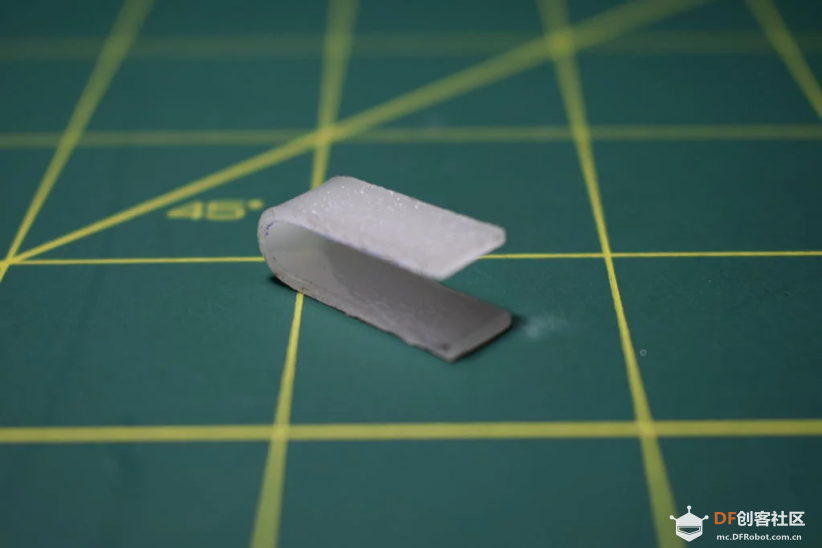

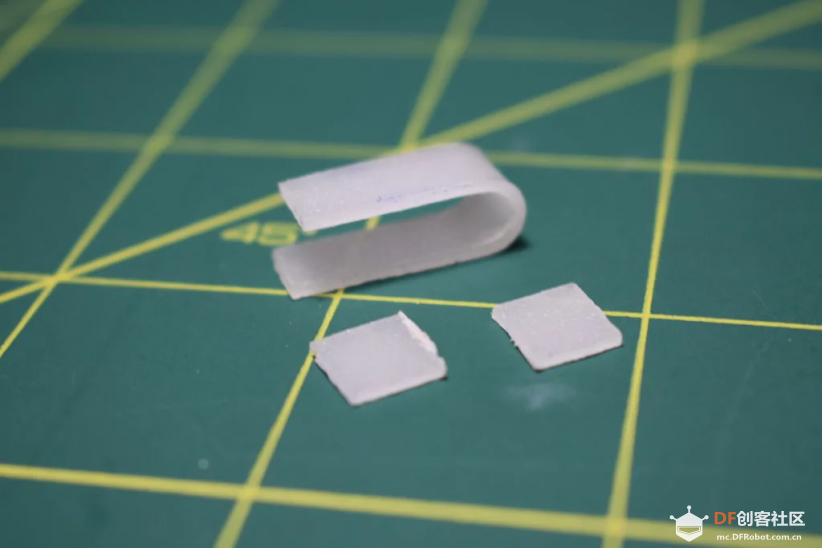

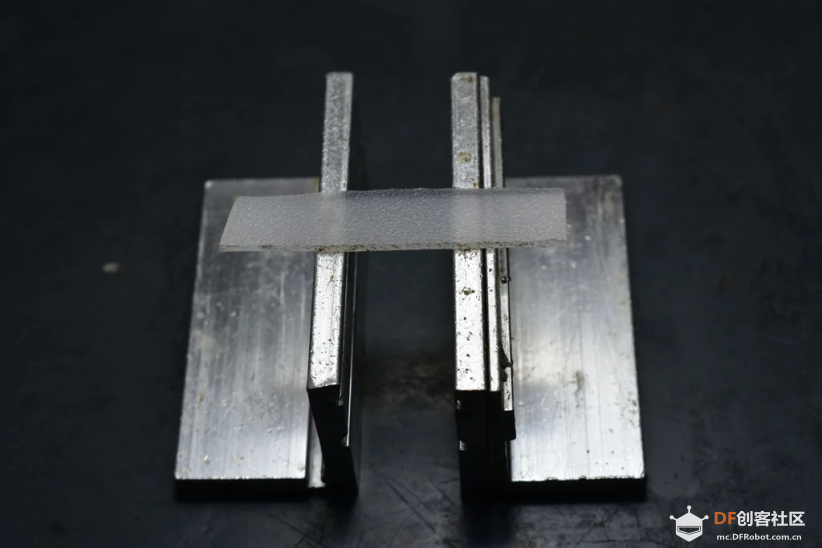

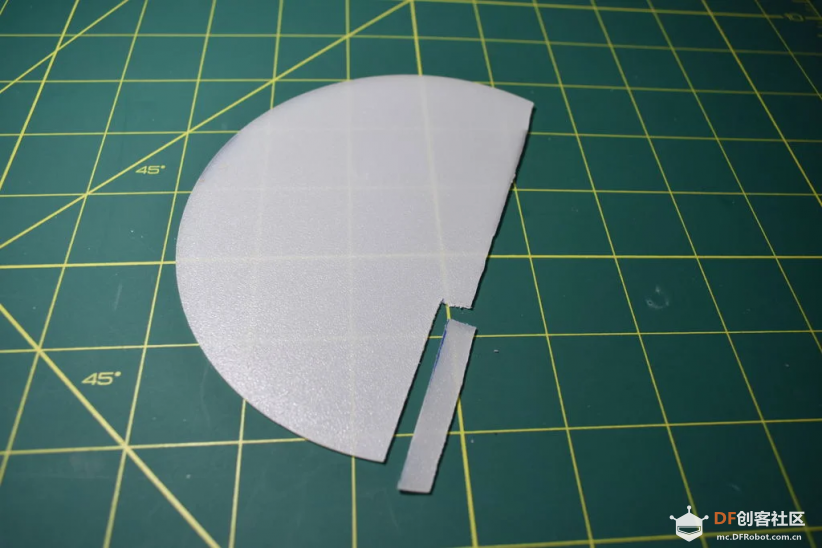

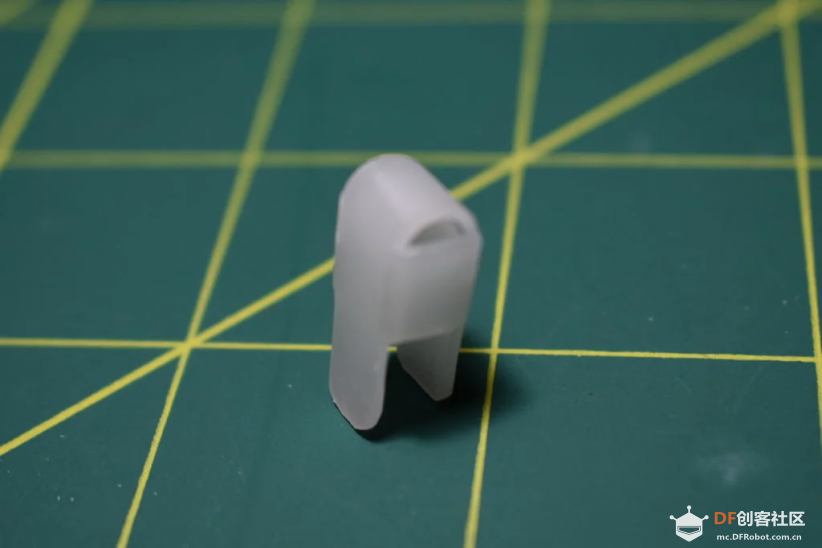

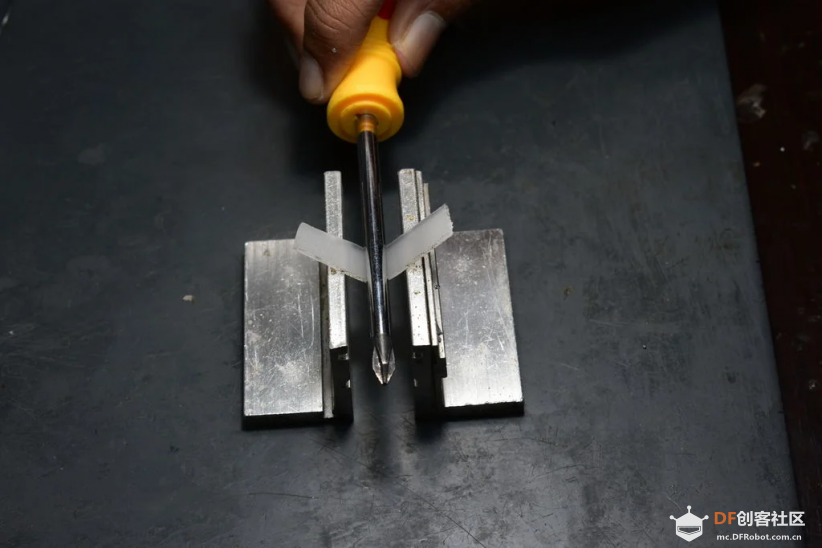

只需裁剪一块足以从两侧大致覆盖LED的亚克力板条，然后用热空气加热使其弯曲。现在离成功只有一步之遥了，只需用更小的亚克力切片从两边挡住金属条。
第9步：大功告成

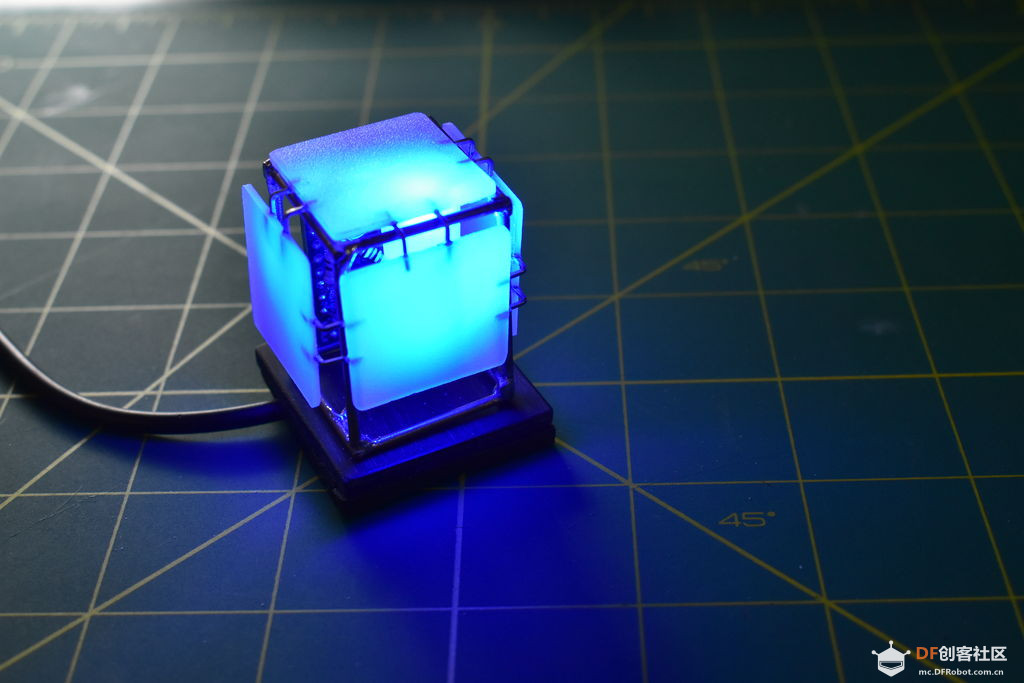

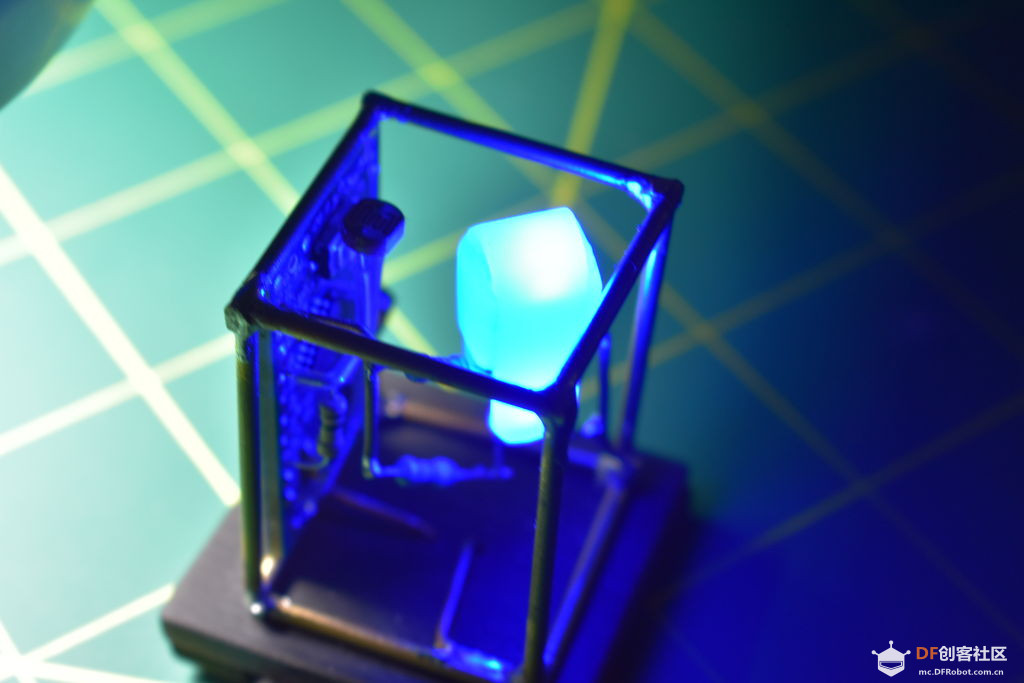

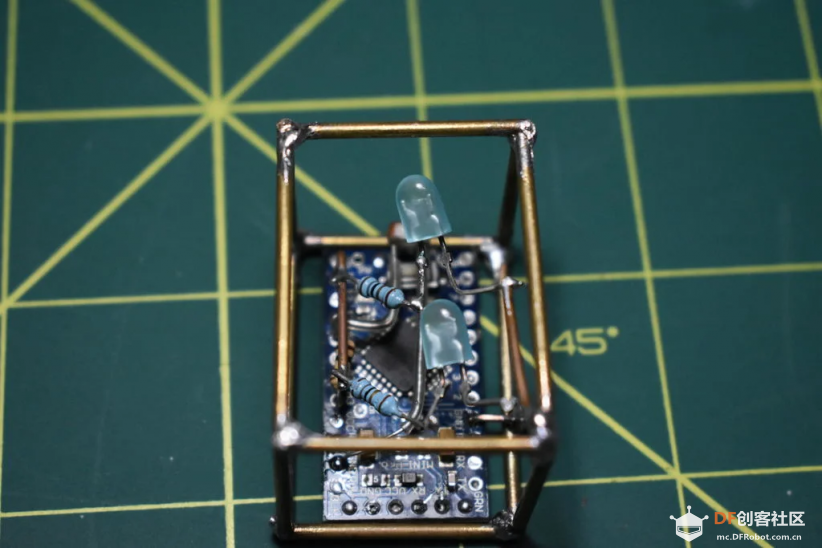

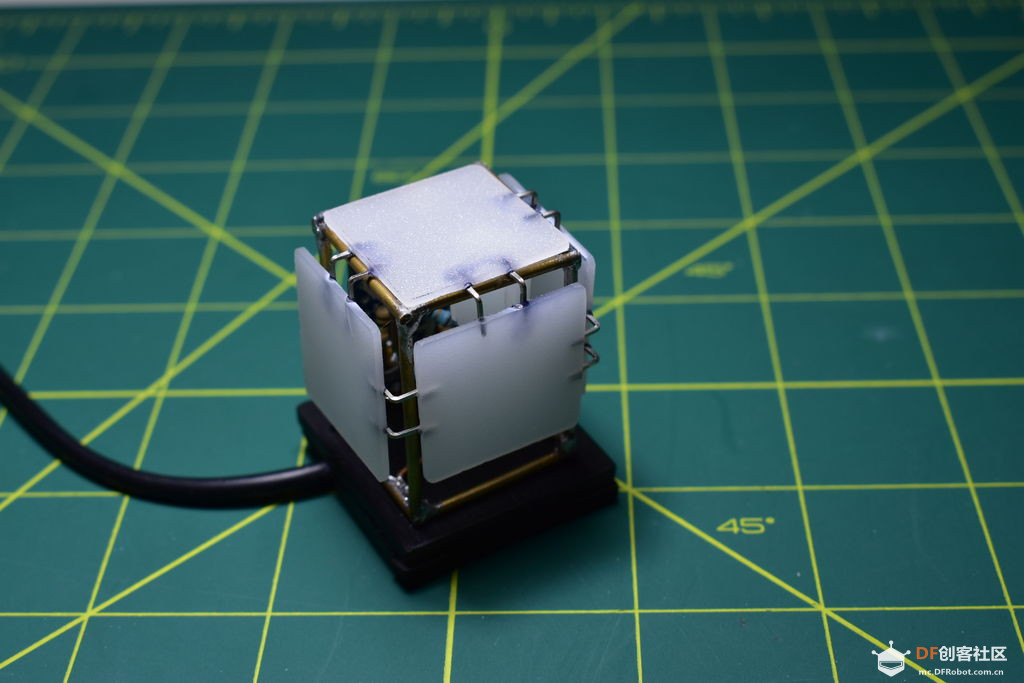

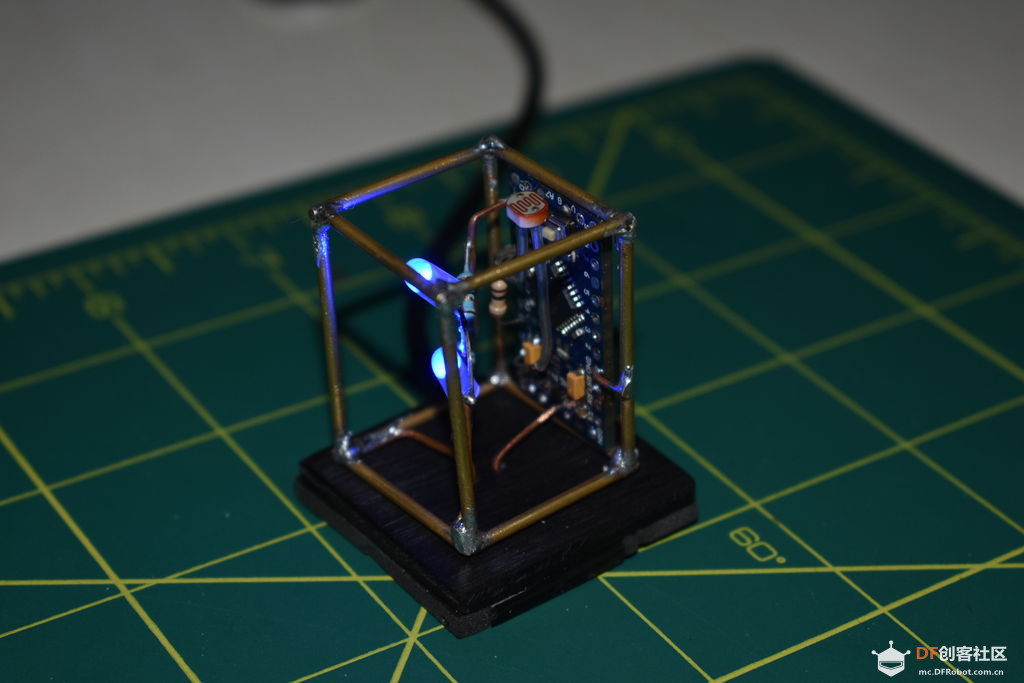

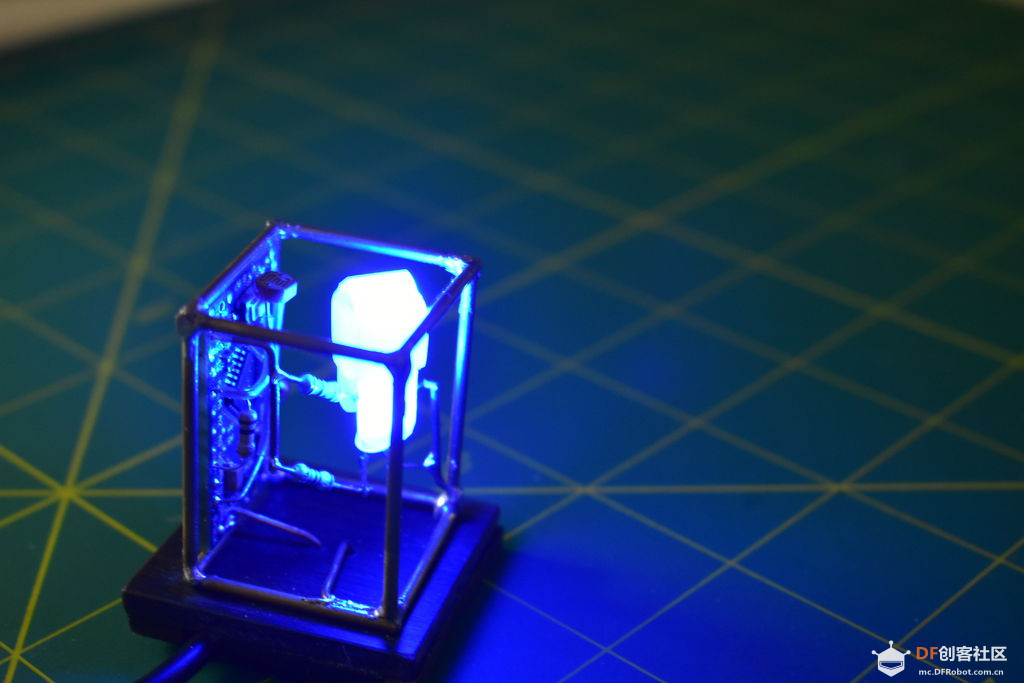

这就是我们最终的成品了。

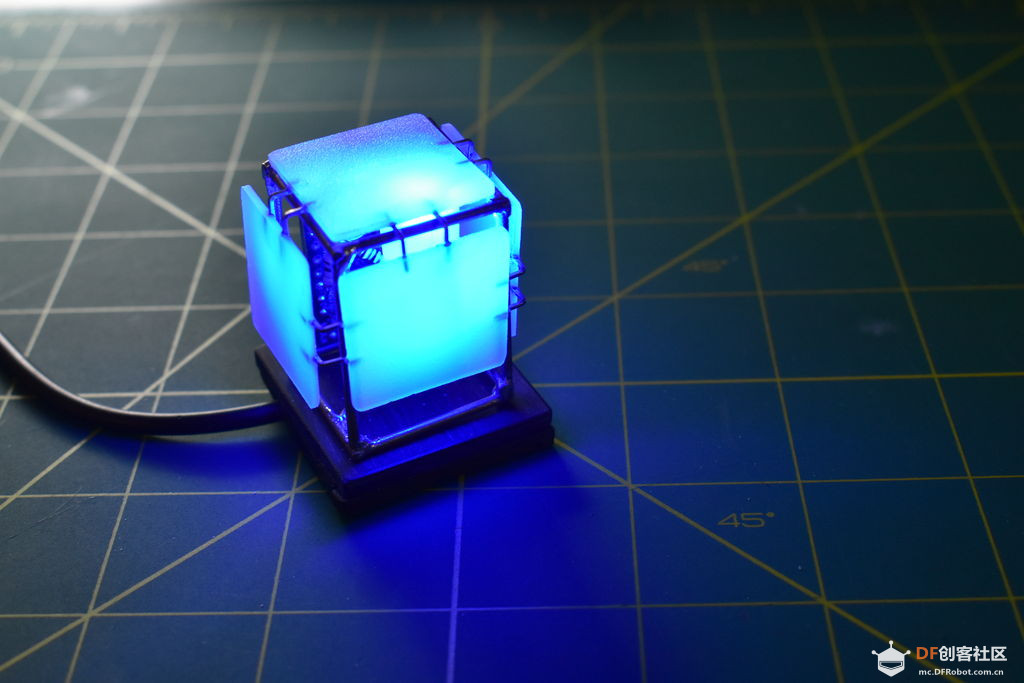

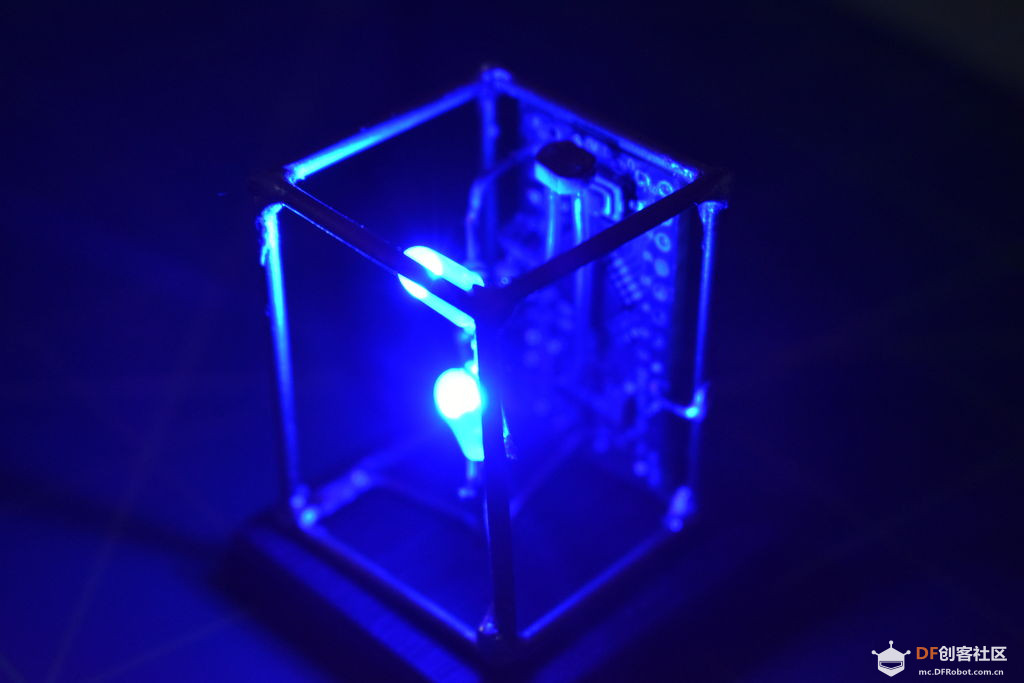

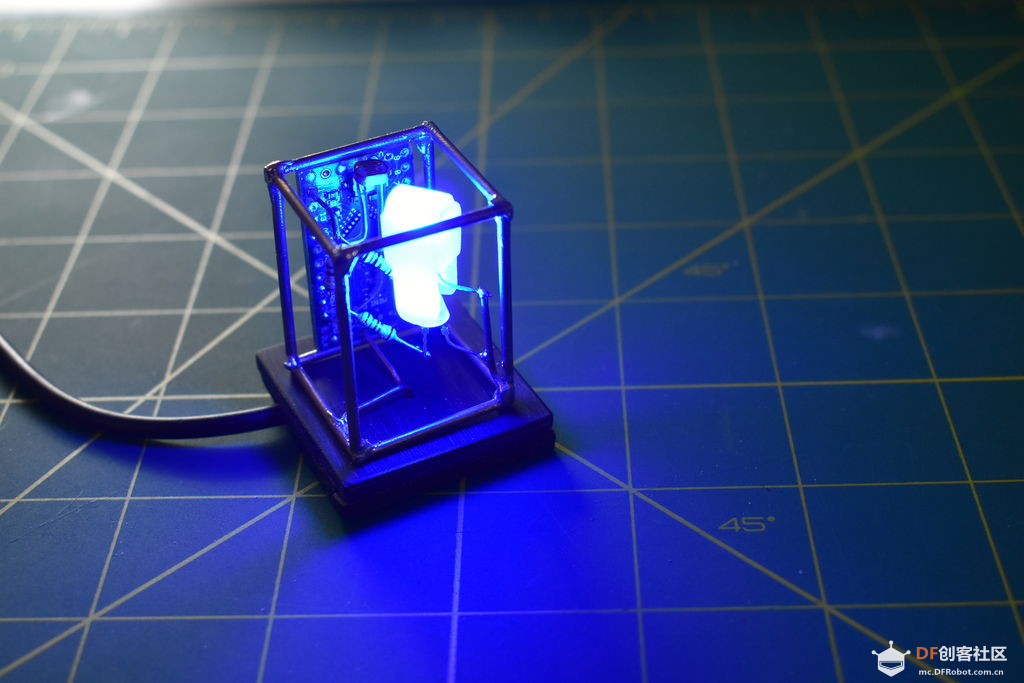

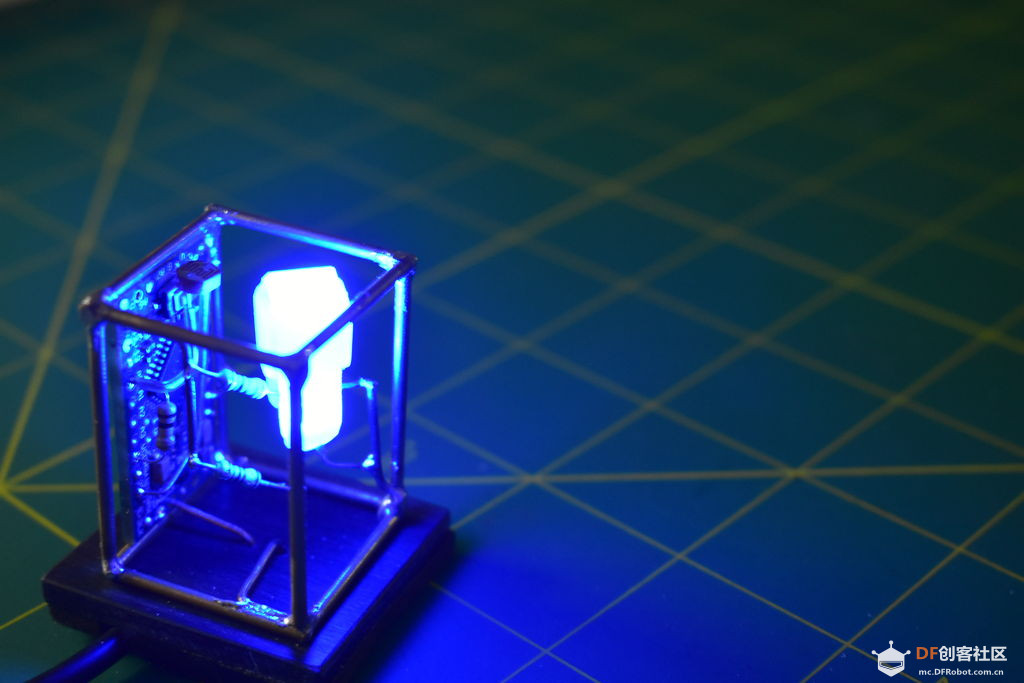

第10步：效果测试
第11步：视频欣赏
|
