Arduino井字棋游戏机

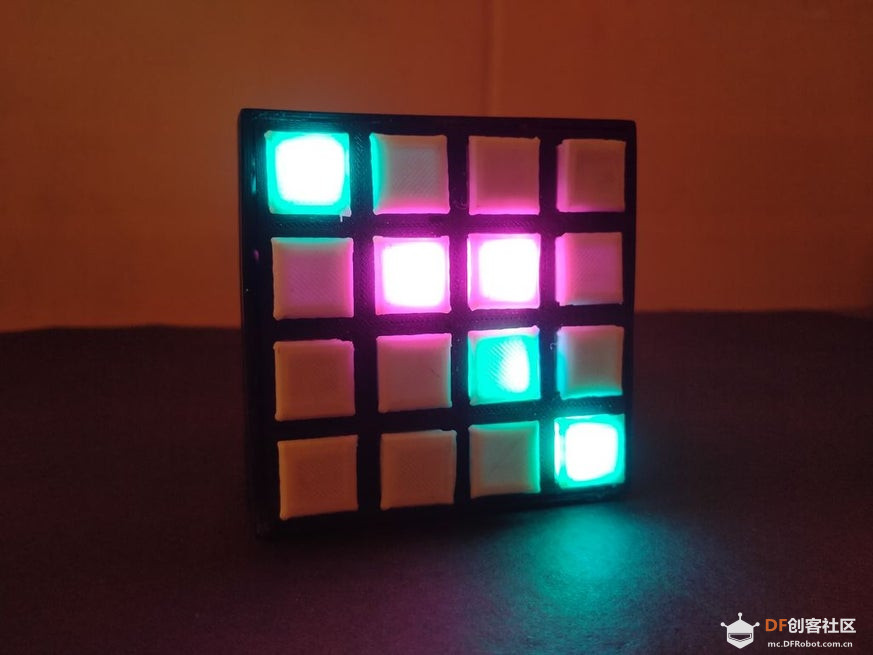

井字棋是一款经典的双人游戏，和孩子、家人或朋友一起玩会相当有趣。在这儿我会展示如何用Arduino Uno、按钮和Pixel LED制作井字棋游戏机。这款基于Arduino的4 X 4 井字棋游戏机与经典的井字棋游戏一样，不同之处在于X和O用两种不同的颜色表示。游戏机中有一个程序来判断谁获胜或是平局。这个游戏机实际上是一个4 x 4 的RGB矩阵，每个像素都有一个按钮。如果某个像素被按下，它会以其设置的颜色发光。这个游戏设置了两种颜色：天蓝色代表玩家1，粉色代表玩家2。玩家如果赢了，所有的LED灯都会变为那个玩家的颜色。如果游戏是平局，所有的LED灯闪红色。游戏结束后可以按reset按钮重置游戏。

步骤1 所需元件：

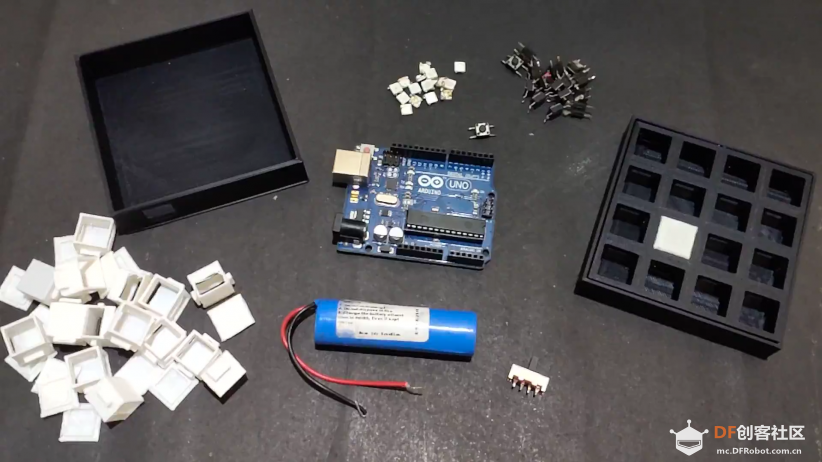

• Arduino Uno（1个）
• WS2812B LED 或 NeoPixel LED（16个）
• 按钮（17个）
• 3.7V 或 5V 电池（1个）
• 开关（1个）
• 3D打印零件

步骤2 3D打印零件：

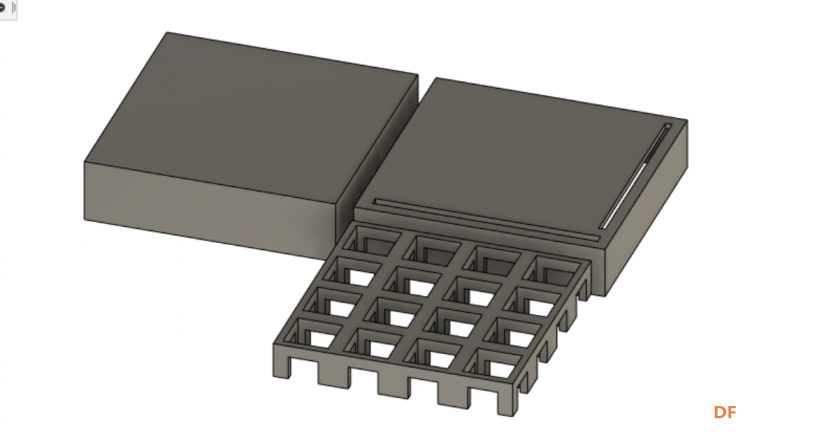

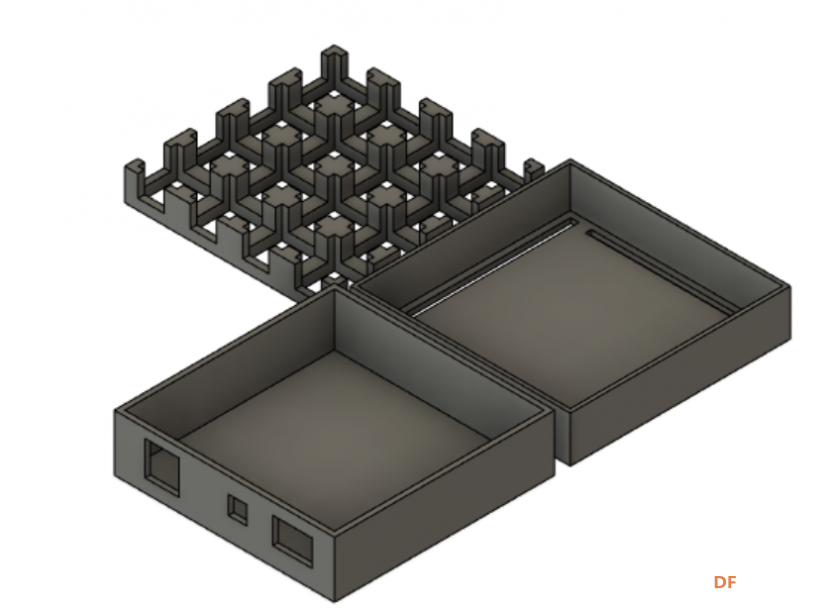

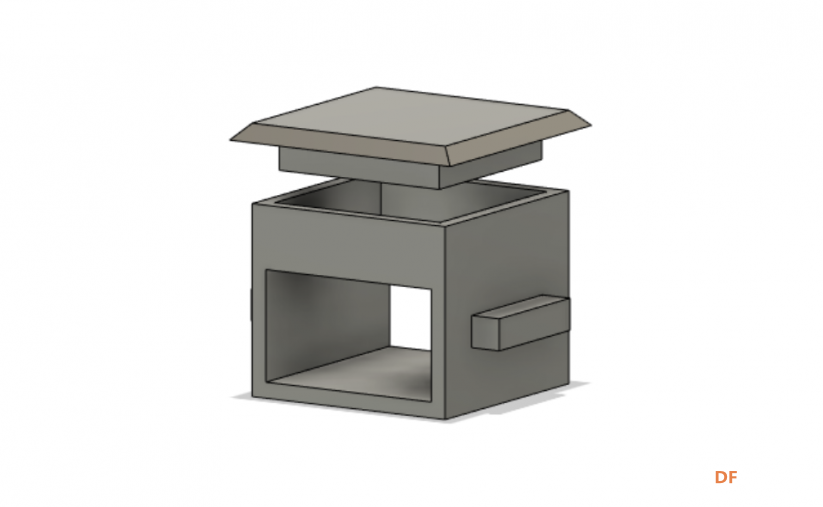

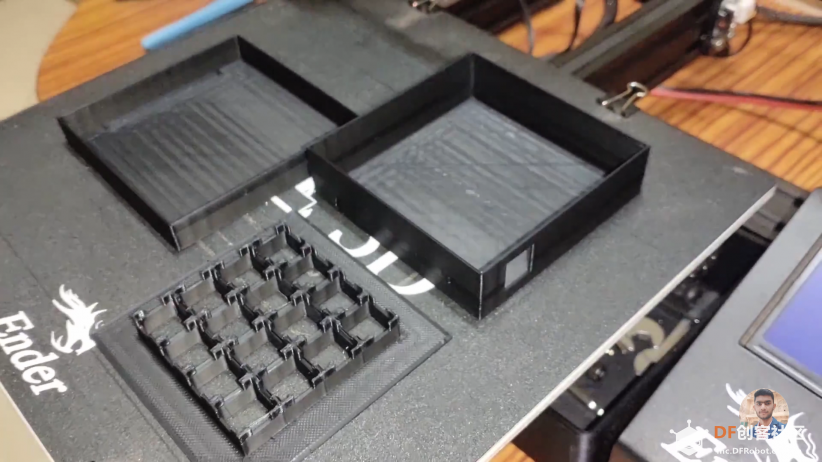

• 将附件中提供的所有零件用3D打印机打印出来。

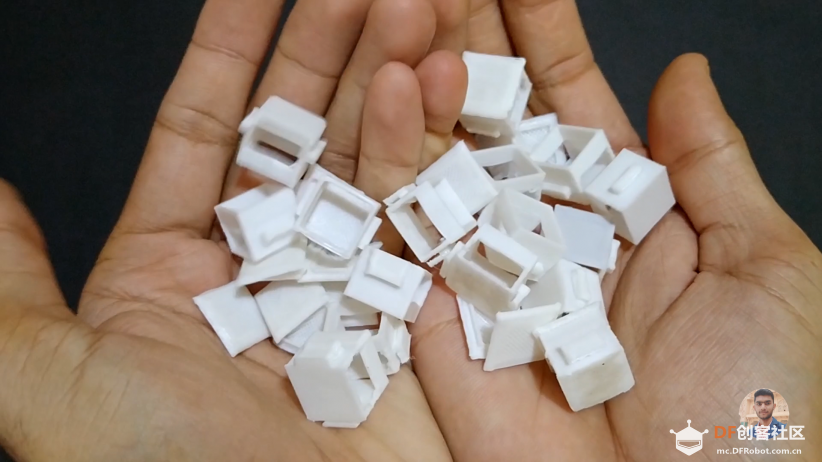

• 用白色PLA线材打印16个小按钮，其余零件可以用任何颜色打印。

• STL文件的链接：https://drive.google.com/drive/folders/1sGYkr8k3gp8-w5pl1QZt9qMYoxhpfWG-?usp=sharing，
  也可以直接从附件中下载。

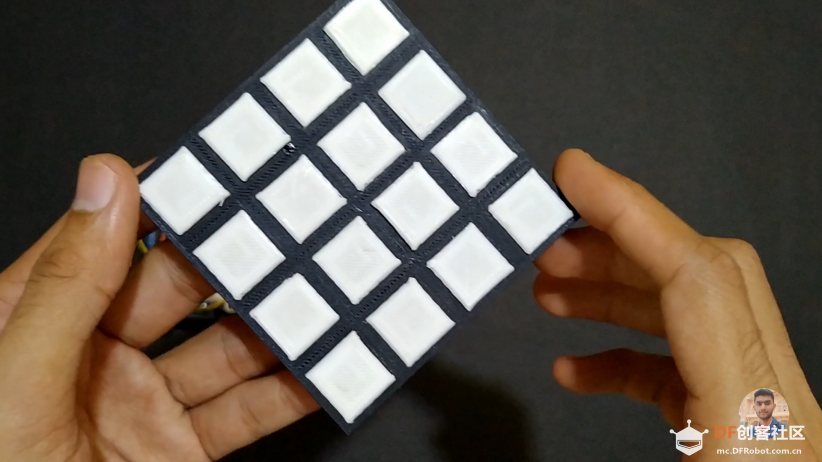

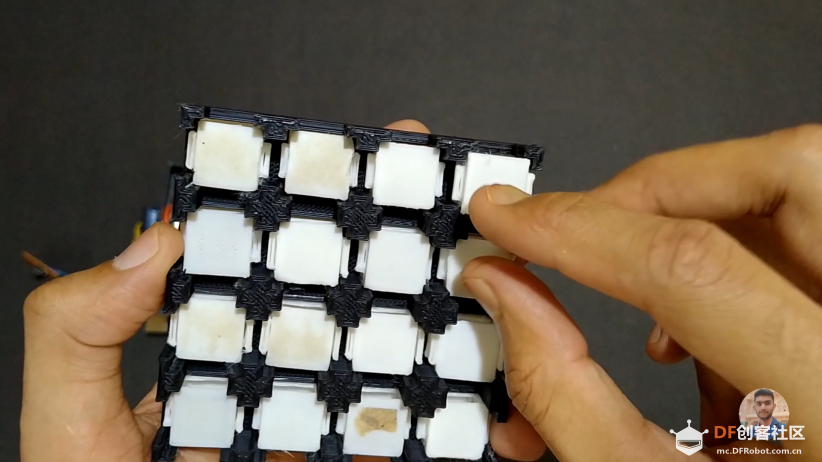

• 打印完所有零件后，用快速胶水将16个白色按钮安装到按钮阵列中。

步骤3 制作按钮键盘：

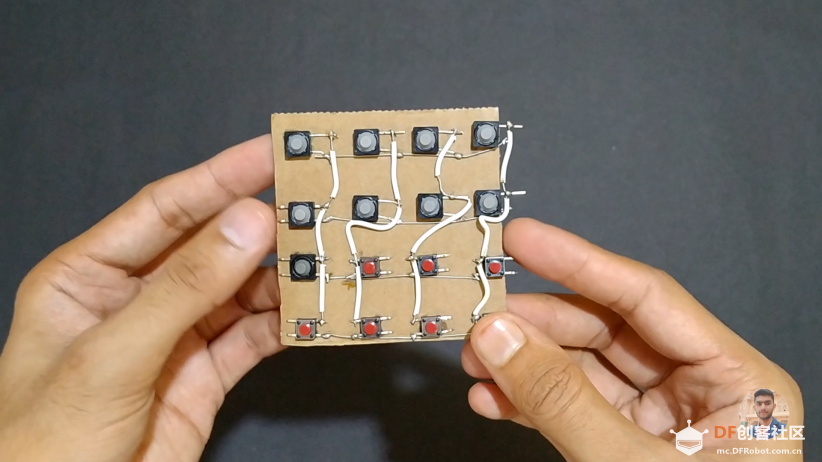

• 取一块硬纸板，根据打印好的按钮阵列在硬纸板上标记位置。
• 将16个按钮粘在纸板标记的位置上。
• 用导线和按钮焊接好，使所有按钮连通。

步骤4 电路连接：

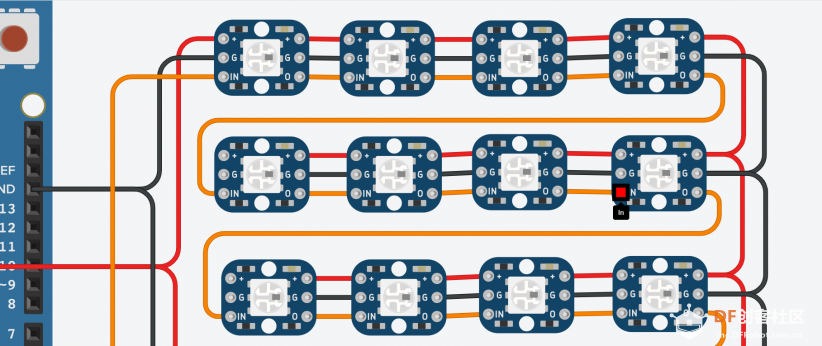

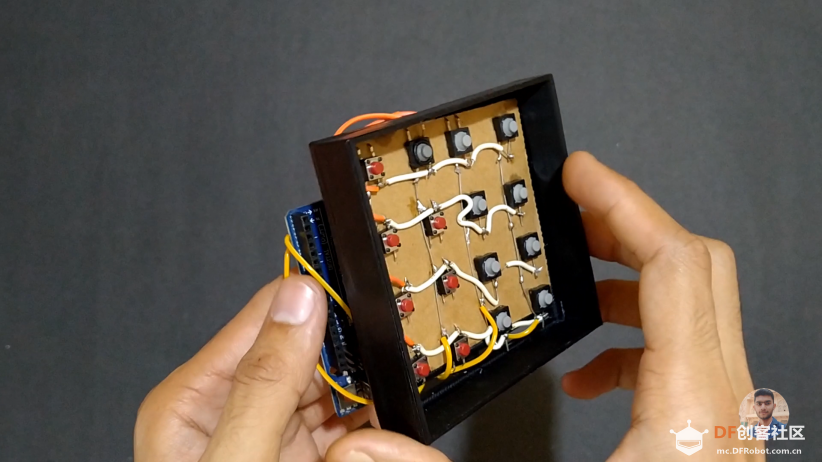

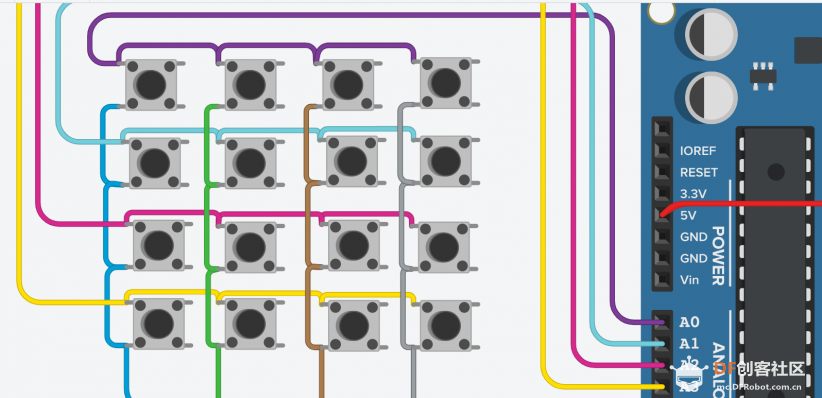

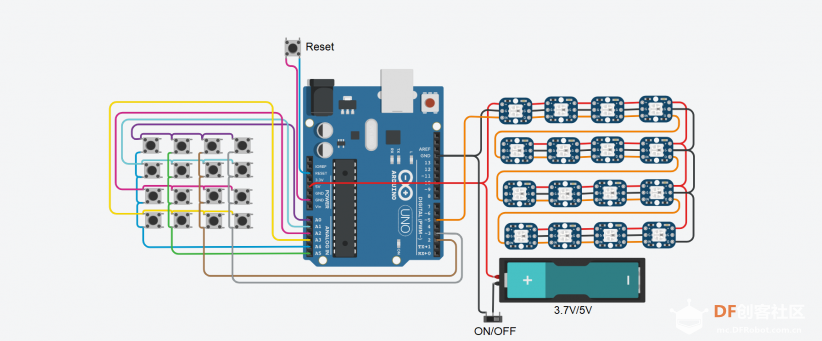

• 如大图所示将按钮键盘连接到Arduino Uno上（R1〜A0，R2〜A1，R3〜A2，R4〜A3，C1〜A4，C2〜A5，C3〜Pin 2，C4〜Pin 3，即按钮的第1行全部接A0引脚，第2行接A1，第3行接A2，第4行接A3，第1列接A4，第2列接A5，第3列接引脚2，第4列接引脚3）。

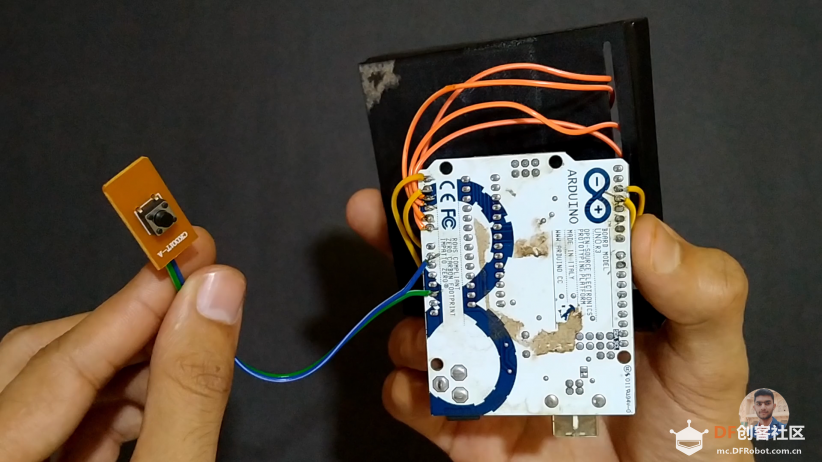

• 还需要一个额外的按钮（复位按钮）并连接到Arduino的Reset和GND引脚。

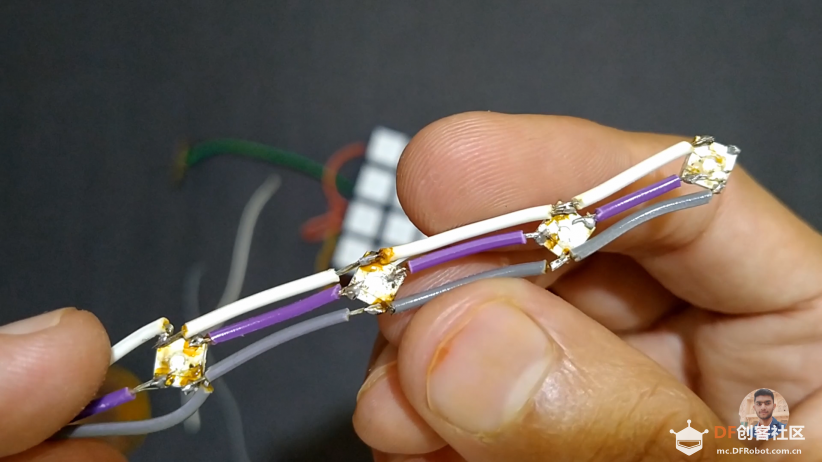

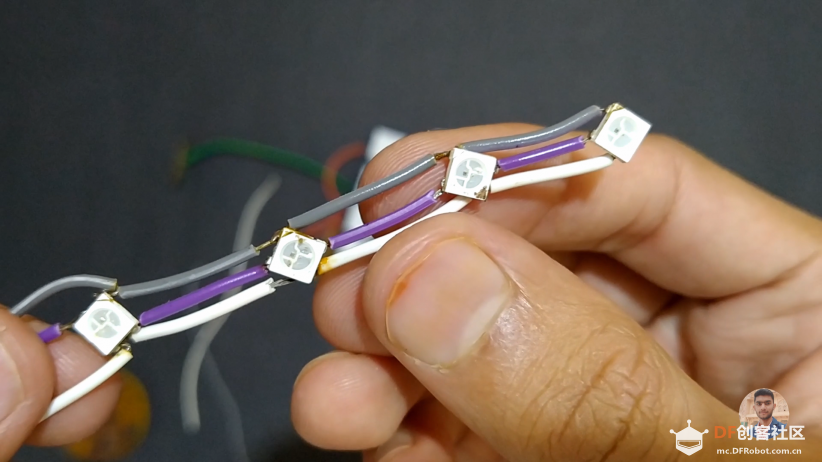

• 连接所有Pixel LED（负级接GND，正级接5V，数字接引脚5）。

• 我用的是WS2812b LED灯，你可以用更方便的LED灯带。

• 用一个ON/OFF开关连接3.7V/5V电池。

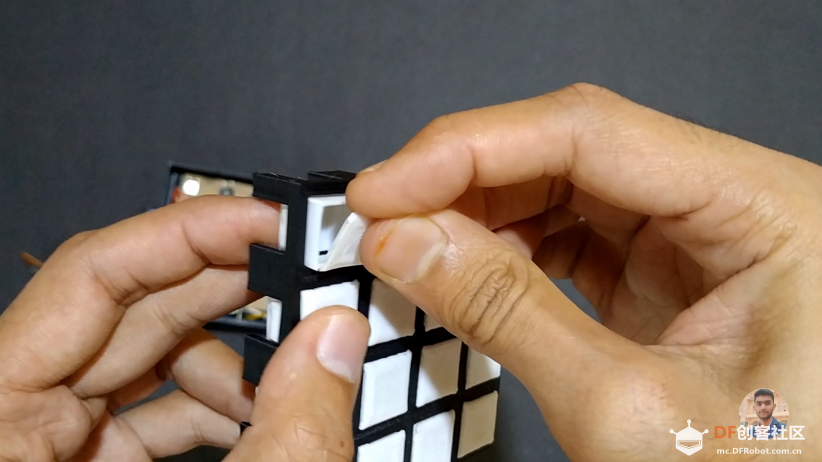

• 将所有LED灯插入到白色的3D按钮中，一个按钮一个LED灯。

步骤5 代码：

• 在Arduino IDE中打开代码：(https://drive.google.com/drive/folders/1KeANdMzzXC-KLtMS7SAzqsUkM_8mZS_q?usp=sharing)，或直接在附件中下载代码。
• 将KeyPad库和FastLED库安装到Arduino IDE中。
• 将Arduino Uno连上电脑。
• 选择板子的类型和端口。
• 上传代码。

步骤6 玩法：

• 天蓝色代表玩家1。
• 粉色代表玩家2。
• 已经按下的按钮玩家不能再次去按。

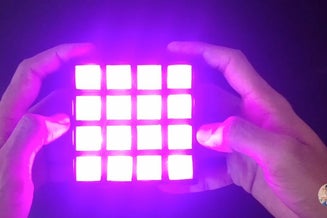

• 如果有任何玩家获胜，按钮阵列以获胜玩家代表的颜色闪烁LED灯。

• 如果游戏平局，则按钮阵列闪红色的灯。

创作快乐！
