本文介绍了如何使用继电器模块和蓝牙连接来实现远程控制路由器电源。通过简单的电路图和Mind+程序，以及app inventer编写的蓝牙程序，成功实现了掌控板与继电器的通信。最终，用户可以躺在床上通过手机APP控制路由器电源，非常方便实用。
|

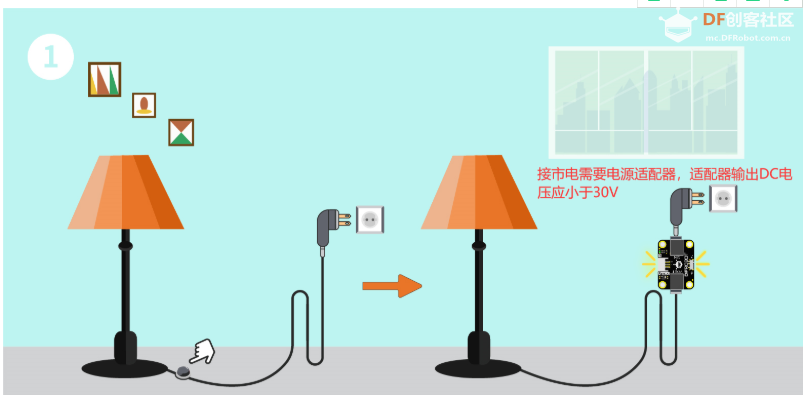

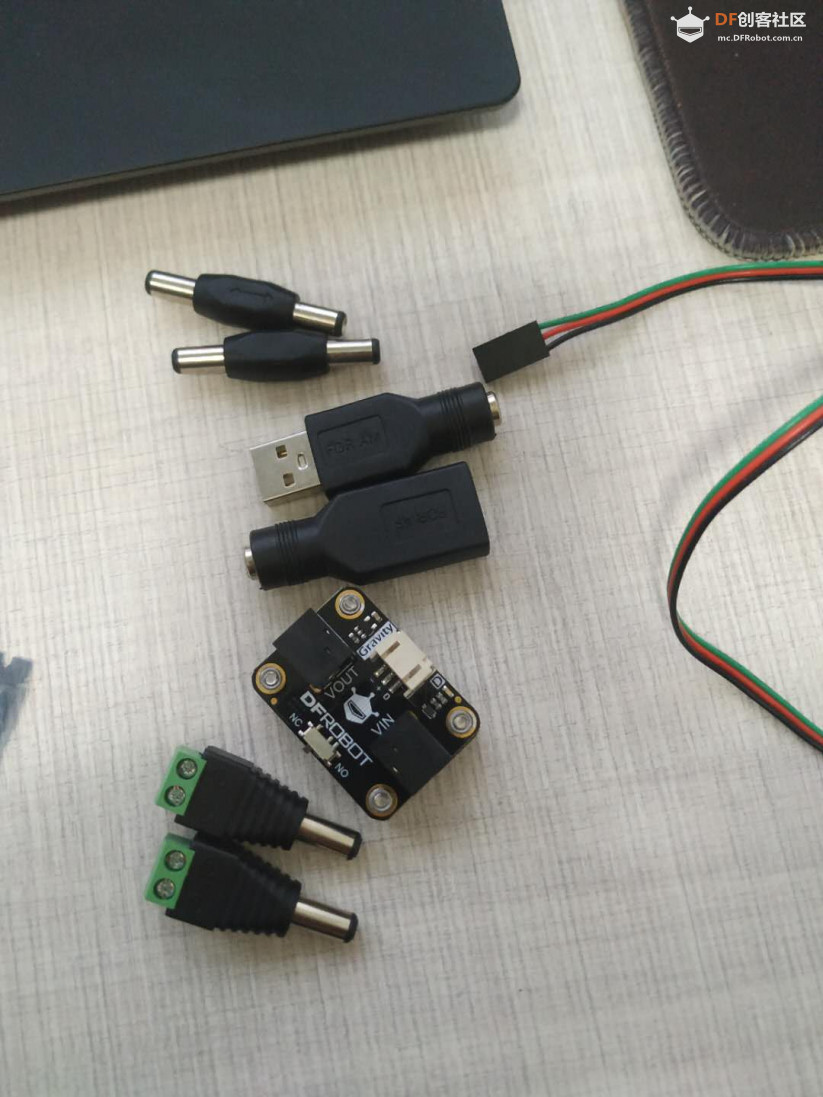

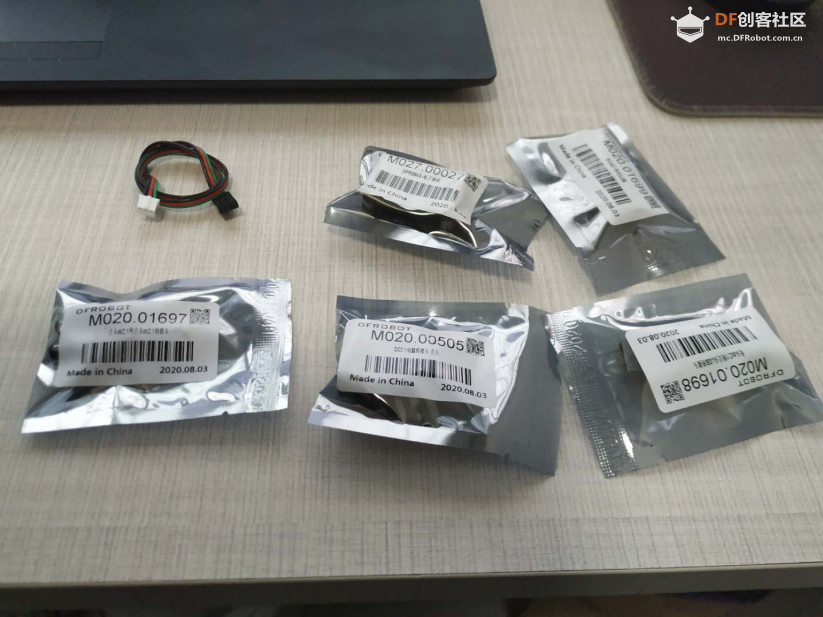

有幸参与简易继电器试用活动，下面我们看看继电器吧。   一个继电器模块，其余的都是公母接口。 查看产品说明文档：  主要是应用公母接口连接输入和输出电源，相当于一个可控制的电源开关。但要注意的是他的输入电：

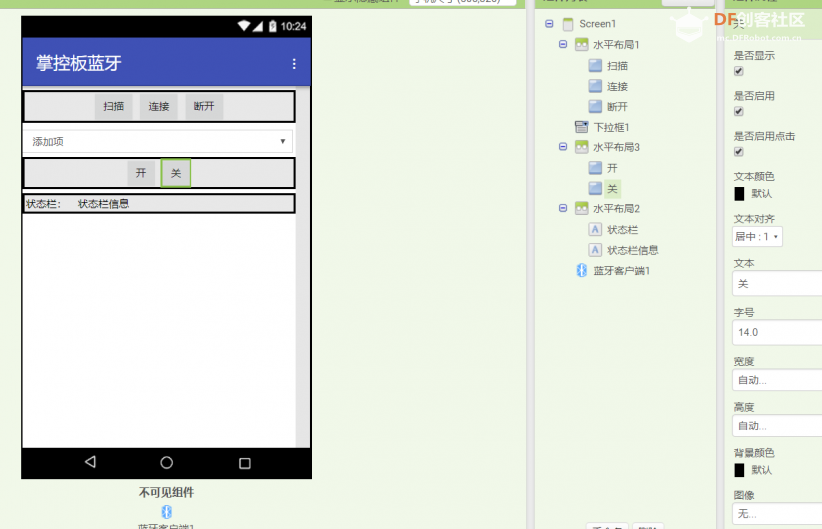

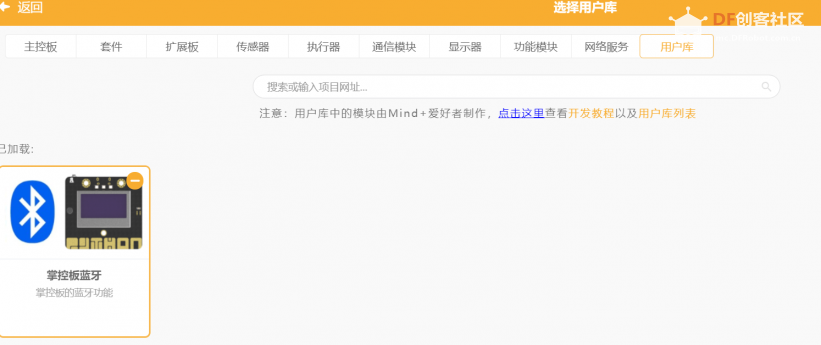

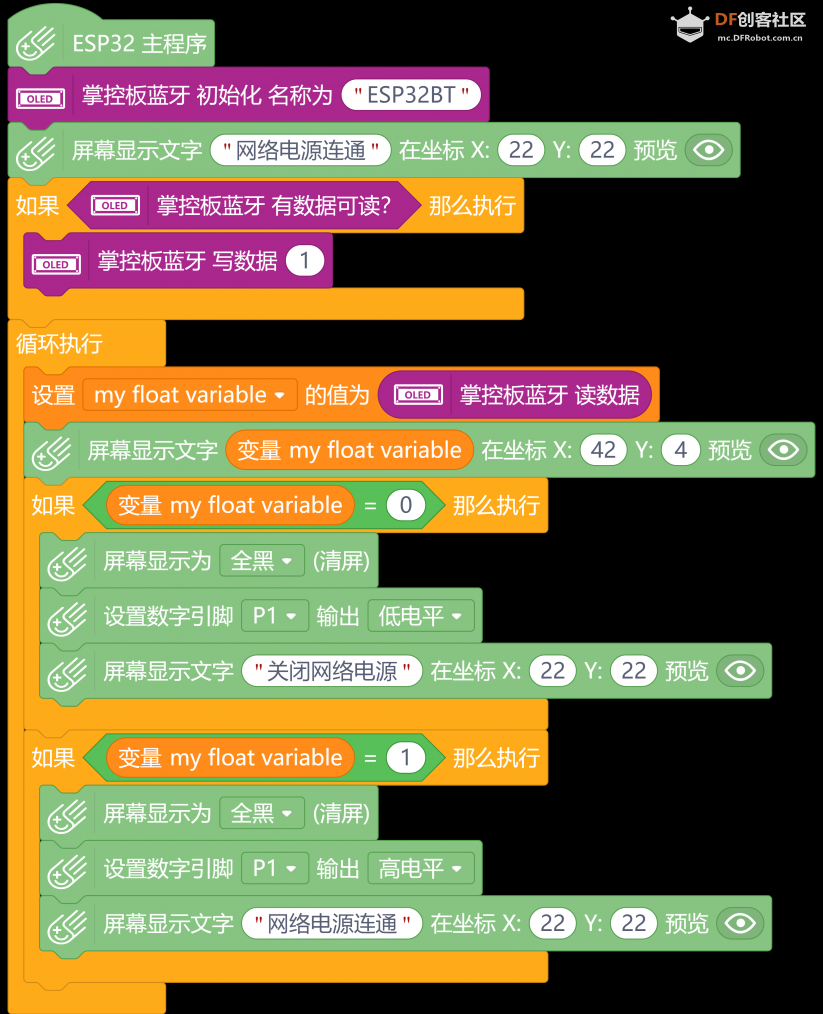

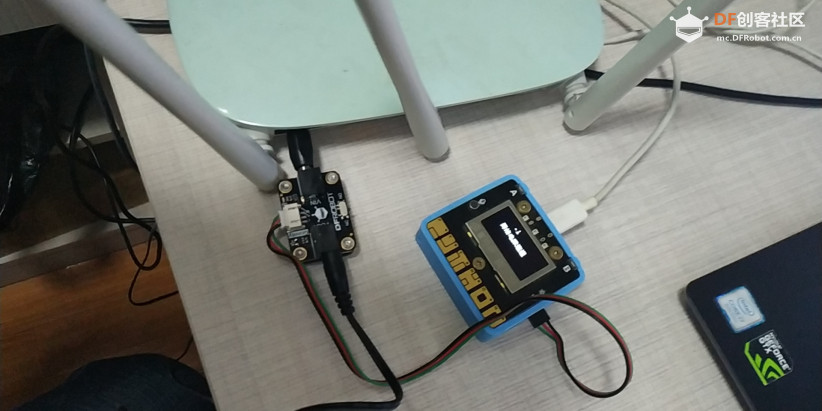

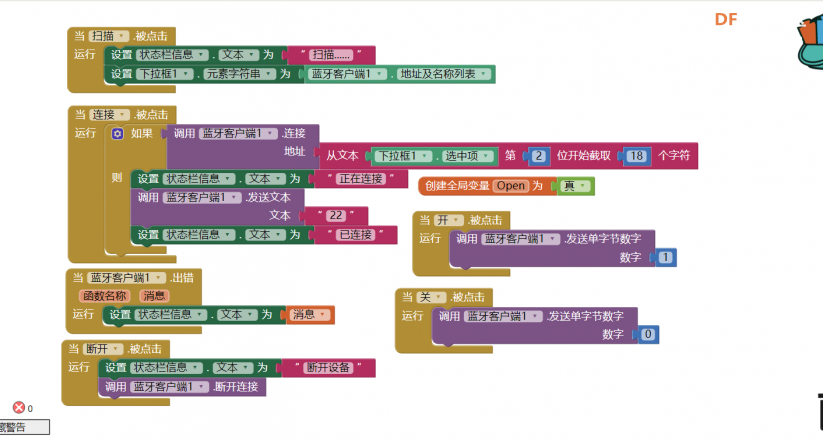

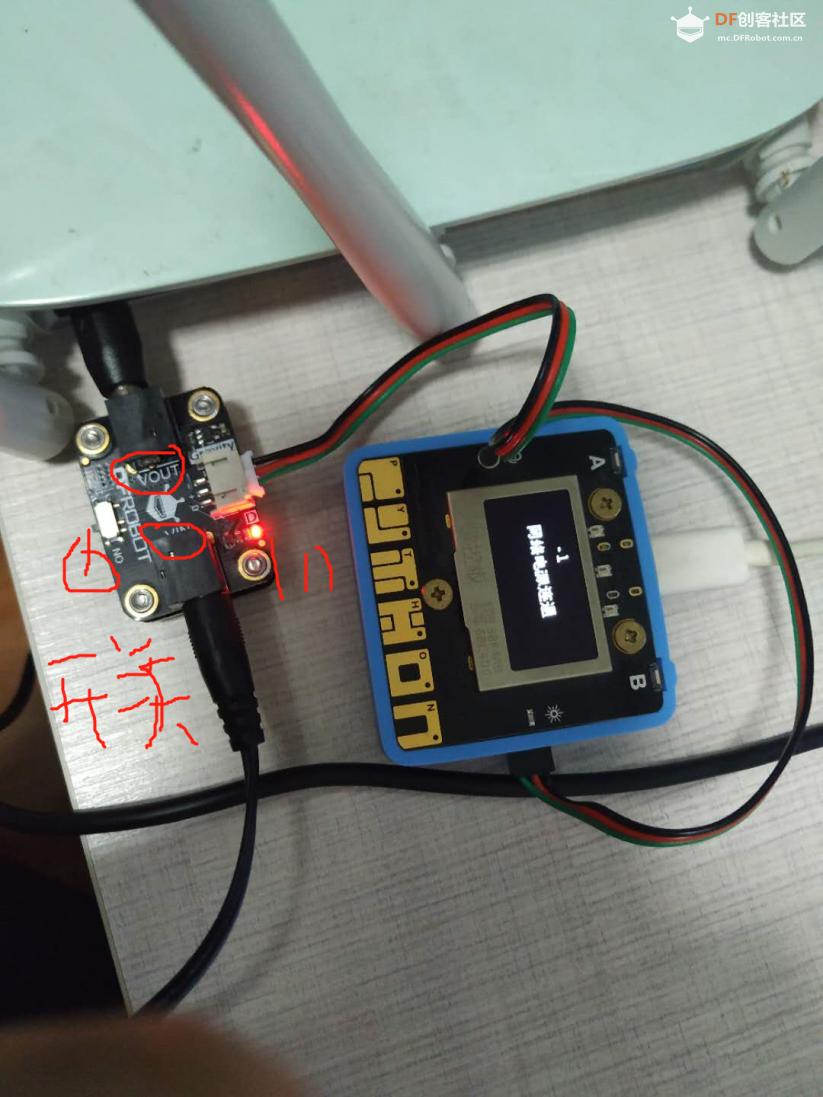

一直想玩玩掌控板蓝牙，有个这继电器正好做个小试验。看到桌边的路由器，想到了每天在床上玩手机，临睡前还要关路由器，用继电器和蓝牙做个连接器吧。 悲剧开始了！  1.电路图很好接。  一连接12V电源，一边连路由器，连接线到P0口，注意IN，OUT 和开关。 2.Mind+程序。 扩展用户库，添加蓝牙。  写好程序。  3.app inventer 编写蓝牙程序。（悲剧开始）  添加好按钮和连接的蓝牙通信模块。 这里试了BluetoothLe 模块，也找到了蓝牙UUID ,扫描地址总出现错误， 连接时总出现问题。 后来下了 ＳＰＰ蓝牙串口调试ＡＰＰ， 蓝牙调试器APP 查找问题，然后逐一尝试，摸索，（两个晚上呀！ ）后来换成了蓝牙客户端，终于成功完成通信。  代码很简单，但过程很痛心。直接用蓝牙客户端很方便的就连接上了掌控蓝牙，还不出错！  手机要操作APP不好录像，放两张对比图吧。很简单的。  （开）  （关） 所以，躺在床上关路由！ |
可以升级APP控制亮灯时间
