简易继电器模块试用测评 🚀：新手也能轻松上手！

简易继电器模块试用测评1：模型上手出体验

2020-09-253043

kylinpoet

UID: 764

516文章

8粉丝

314获取喜欢

AI 快速预览详细

本文是关于简易继电器模块的试用测评。该模块适用于初学者和小型项目，提供了多个转接线，输入输出口最大电压为20V。文章详细介绍了如何连接LED灯和掌控板进行测试，并提供了Mind+程序示例。通过简单的编程，可以实现对电路的开关控制。

很荣幸获得了这个模块的试用机会，下面以新手的角度来说说，怎么使用这个模块。

先来看看，产品一览图：
简易继电器模块试用测评1：模型上手出体验图5

我们可以看到，提供了比较多的转接线。

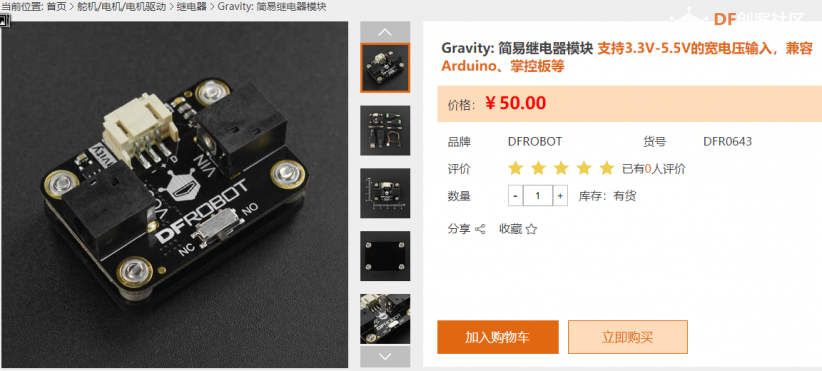

然后，我们来到商城地址：https://www.dfrobot.com.cn/goods-2853.html
简易继电器模块试用测评1：模型上手出体验图1

点击产品文档，来到了产品维库链接：https://wiki.dfrobot.com.cn/SKU_DFR0643_Gravity_Easy_Relay_Module

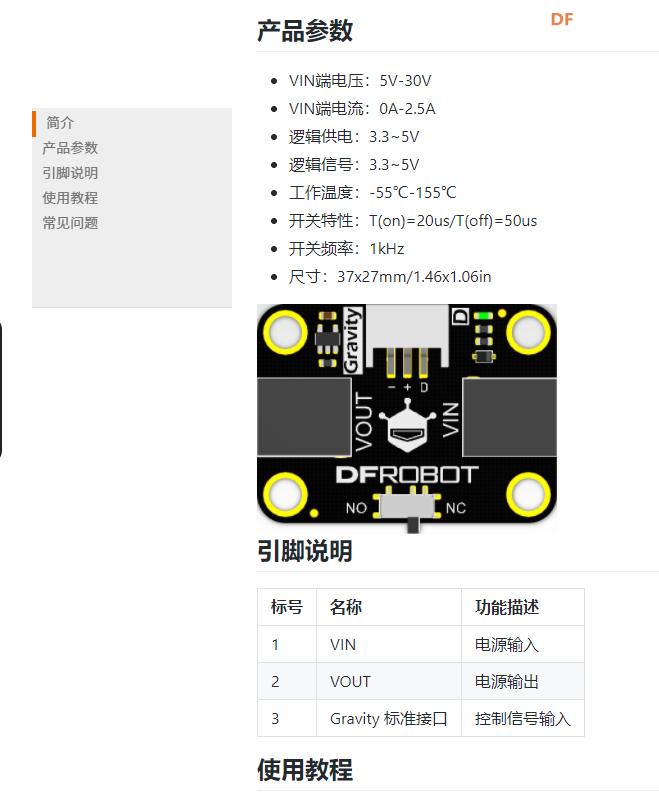

这里有这个模块的详细说明：（因为这个模块比较简单，所以说明内容不是很多）
简易继电器模块试用测评1：模型上手出体验图2

如果我们了解继电器的原理，就会发现使用它很简单：
VIN 就是电源输入口， VOUT是电源输出口，标准接口，就是用来开关的。（所以它是一个电磁驱动的开关器）

那么我们就按照它的说明，连接一个LED灯，测试下：
简易继电器模块试用测评1：模型上手出体验图3

具体连线就不写了。

用 Mind+写个简单程序测试下：
简易继电器模块试用测评1：模型上手出体验图4

继电器的标准口接在P8引脚上，用掌控板上的A，B按钮来表示输出高电平和低电平，

测试效果如下：

总结：
这个简易继电器模块确实使用起来很方便，配送的转接线也多，

因为主要用于创客作品演示，所以输入、输出口最大电压有20V就够了。

如果想要外接家用电器的话，还是要选择DF提供的其它型号继电器产品。

另外还有个问题：

1. 包装盒上的名字和官网以及产品维库的名字不一样，

2. 包装盒上的二维码地址是国际地址。
