用 RGB 圆环灯 做一个 简易圆盘三色钟
2021-03-041万
精华项目
AI 快速预览详细
本项目是一个简易圆盘三色钟，使用93灯/6环WS2812B RGB圆环灯和Gravity: I2C DS1307 RTC实时时钟模块，结合Beetle BLE控制器制作而成。通过跑马灯效果显示时间，外围5号圆环（24L）控制分钟显示，3号圆环（12L）控制小时显示。上午时“白灯”显示，下午“红灯”显示，外围的24个LED灯环用“粉色灯”表示，一格3分钟，跳两格表示过了5分钟。这个项目不仅美观，还能帮助孩子理解时间和编程的基本概念。
|

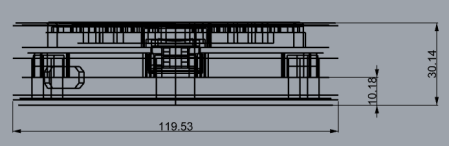

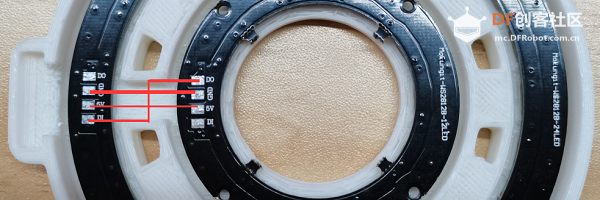

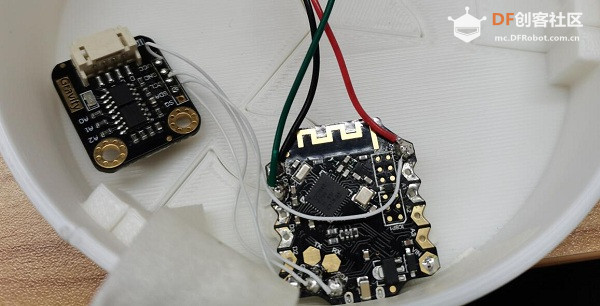

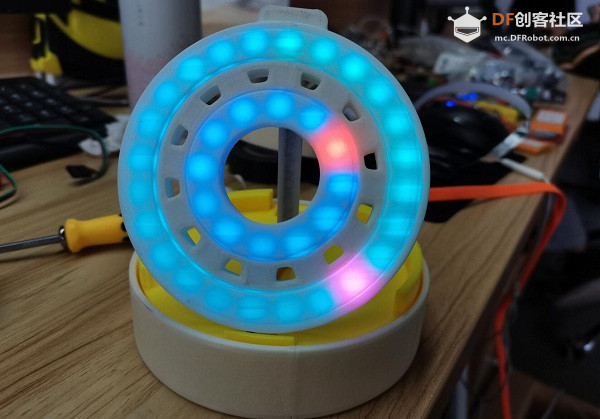

本项目是由1个3环（12L）和一个5环（24L）的WS2812B RGB 圆环灯做的简易时钟跑马灯，通过外部时钟进行对两个圆盘灯环的控制，实现通过看灯的变化，就可以知道大概的时间，简单不失优雅。 以跑马灯为底色，当外围灯（分钟）循环一圈的时候，内围灯（时针）灯跳转1格。 步骤一：必要的组件 93灯/6环 WS2812B RGB 圆环灯 Gravity: I2C DS1307 RTC实时时钟模块 Beetle BLE 控制器 步骤二：组装视图 圆盘灯连接  具体电路外设连接  3D外壳特写 外观灵感来源于钢铁侠胸口的“方舟反应炉”，综合了两者的类似之处；运用材料的一定的透光特性，设计合理的透光厚度。   结构方面在不影响外观和功能的情况下尽量的简化了内部结构，做到功能决定形式；为避免各个部位胶厚不均的问题，对外壳及中部扣合部件进行了套胶处理，不仅扩大了内部空间，也大大节省了3D打印成本，一举两得。     步骤三：书面效果 通过时钟模块发出的时钟信号（“时分”），传输到圆盘灯的2个灯环，进行对应的亮灯显示，时钟采用的是24小时制，外围5号圆环（24L）是来控制“分”的显示，而3号圆环（12L）是来控制“时”的显示，当上午时（0-12h），“白灯”显示，下午（12-23h）“红灯”显示，外围的24个LED的灯环是，用“粉色灯”表示，一格3分钟，跳两格表示过了5分钟；空余的灯进行一个跑马灯的动态循环，更加升华了这个应用。 静态展示  TIME：14:40  TIME：14:22 动态展示 资料包  外壳.rarcode.rar |
freebsd 下使用 makefile 方式。板型ARDUINO_BOARD选择 uno或leonardo都不行。
[code]make flash
avrdude -V -p atmega328p -c arduino -b 115200 -P /dev/cuaU0 -U flash:w:/home/iheaing/devel/arduino/projects/eWatch/eWatch.hex:i
avrdude error: programmer is not responding
avrdude warning: attempt 1 of 10: not in sync: resp=0x00
[/code]
