用2.4G无线视频传输模块做一个智能摄影小车
2021-03-057837
精华项目
AI 快速预览详细
本文介绍了如何使用2.4G无线视频传输模块和麦昆小车制作一个智能摄影小车。硬件清单包括2.4G无线视频传输模块、麦昆小车、7.4v锂电池和无线遥控手柄。通过Makecode编程平台导入Maqueen库，下载并上传程序到小车和手柄，即可实现智能摄影小车的操控。2.4G无线视频传输模块通电即自动开启WiFi热点，通过手机连接后可实时查看摄像头采集的信息，并支持VR模式观看。
|
今天给大家带来一个非常简单和实用的应用，上手难度不是很大。用2.4G无线视频传输模块做一个智能摄影小车。下面我们来看一下今天的主角2.4G无线视频传输模块的描述。 2.4G无线视频传输模块，主要由一个pcb板，一个摄像头，一根外设WiFi天线组成，专为2.4G无线视频传输和远程控制设计，使用起来特别简单，模块通电即自动开启WiFi热点，板载蓝色指示灯会间接性闪烁，代表模块未被连接；通过手机WiFi（苹果或安卓均可）连接上模块热点后，板载蓝色指示灯常亮，表示模块连接成功。使用模块配套软件可以实时查看摄像头所采集到的信息，同时实现录影记录、照片拍摄，还能通过VR护目镜在VR模式下观看到摄像头所采集到的数据，并通过智能手机、IOS/Android操作系统平台等智能设备接收图像。 从描述中可以看出，2.4G无线视频传输模块非常适合用来做一个智能的摄影小车。 下面介绍一下我们今天要用到的硬件吧

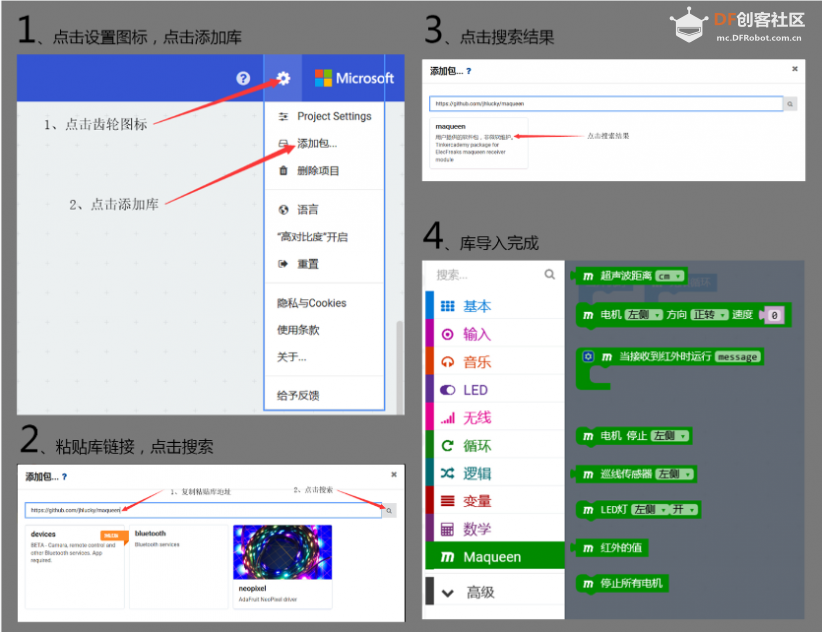

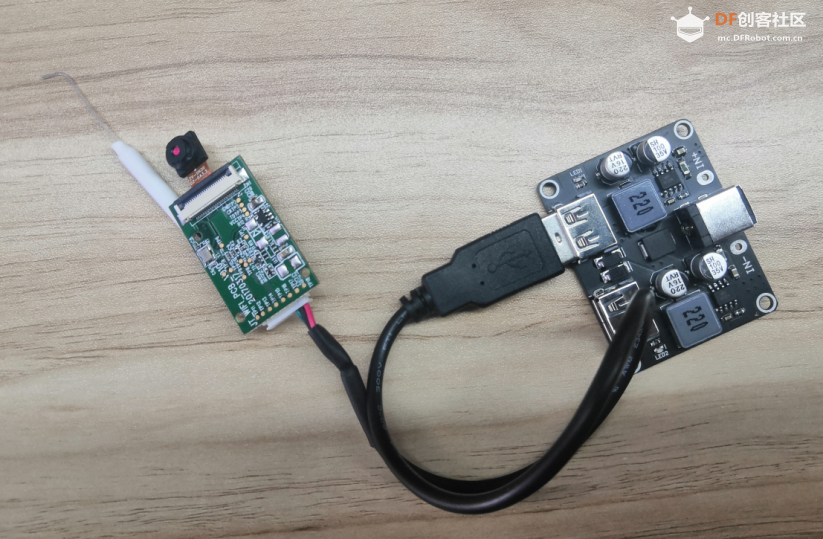

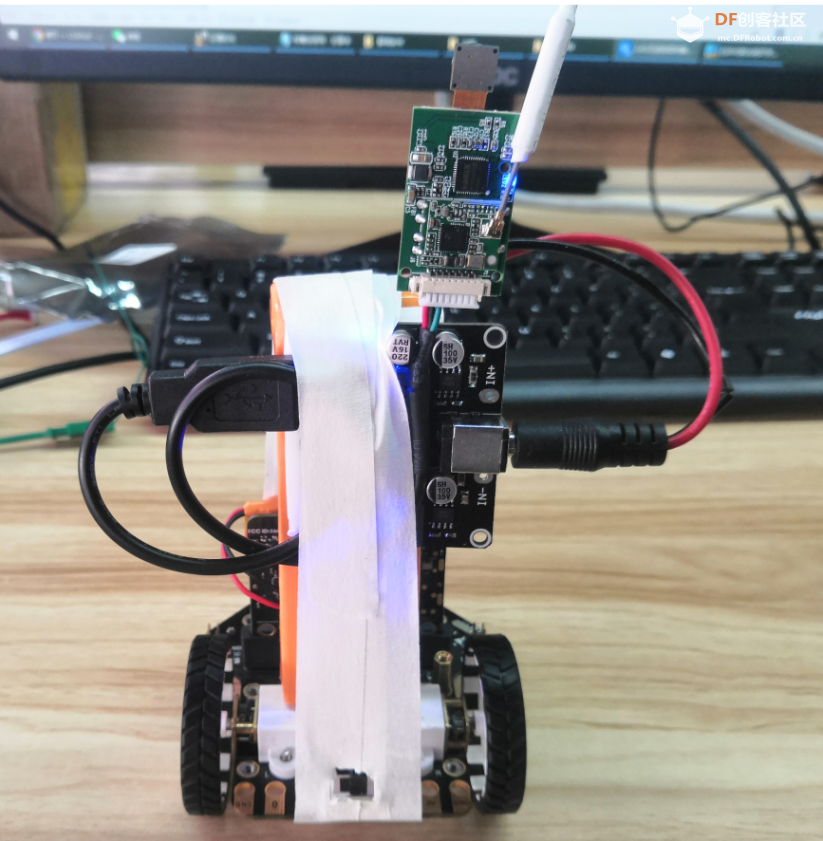

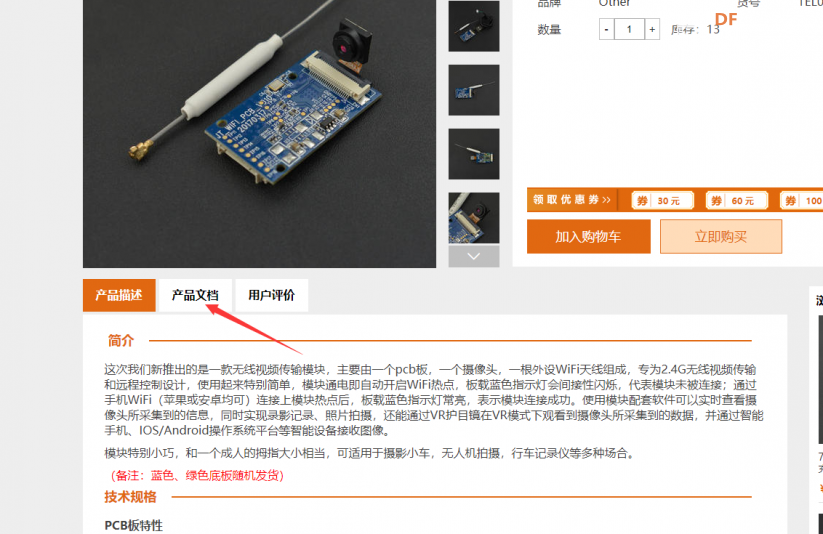

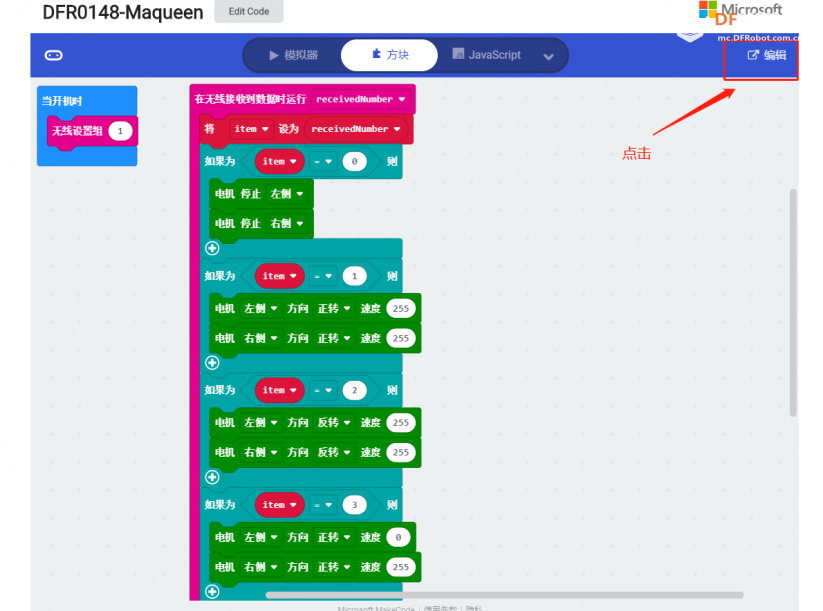

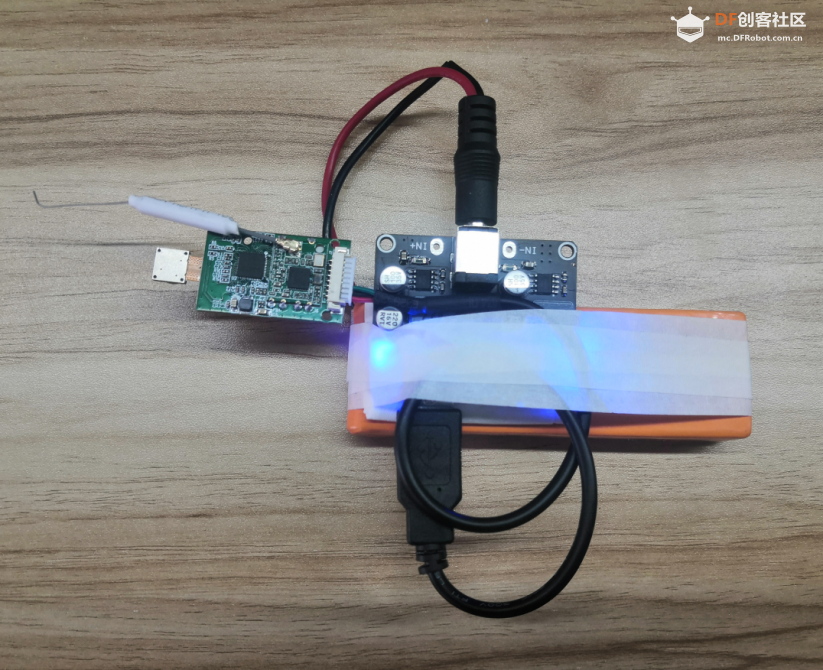

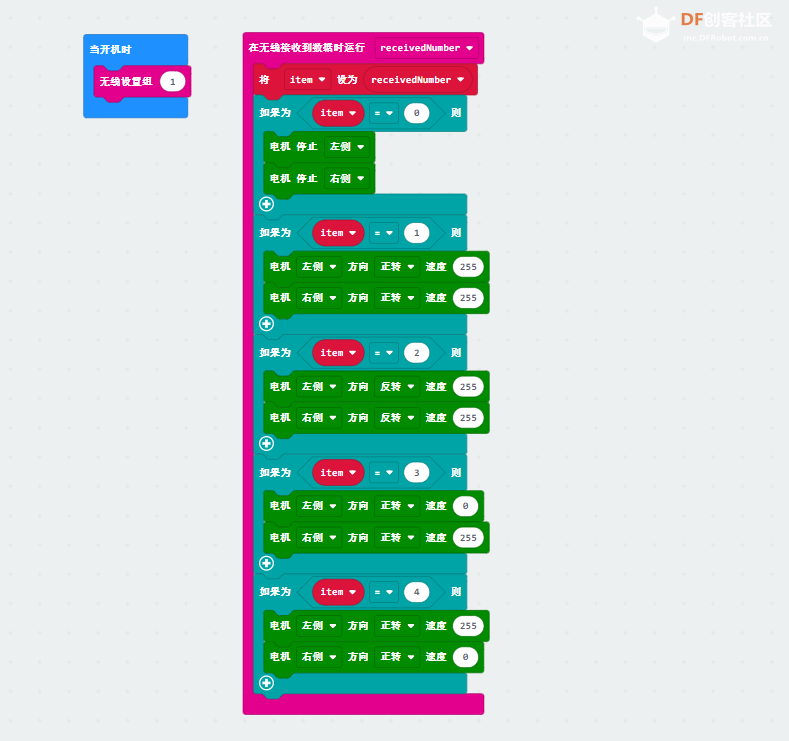

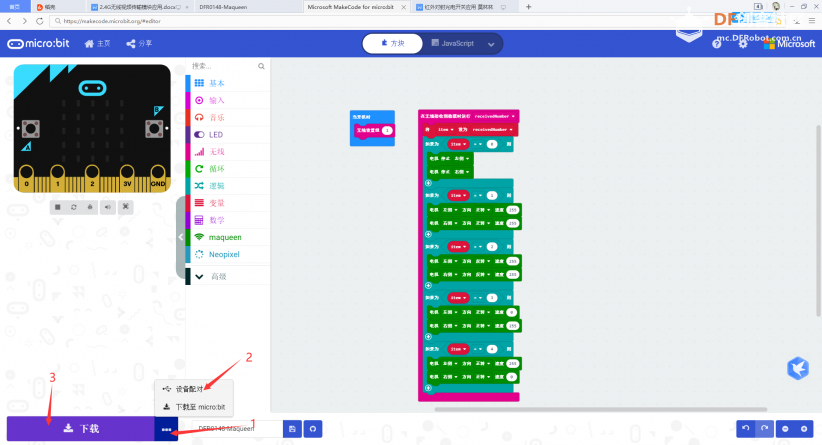

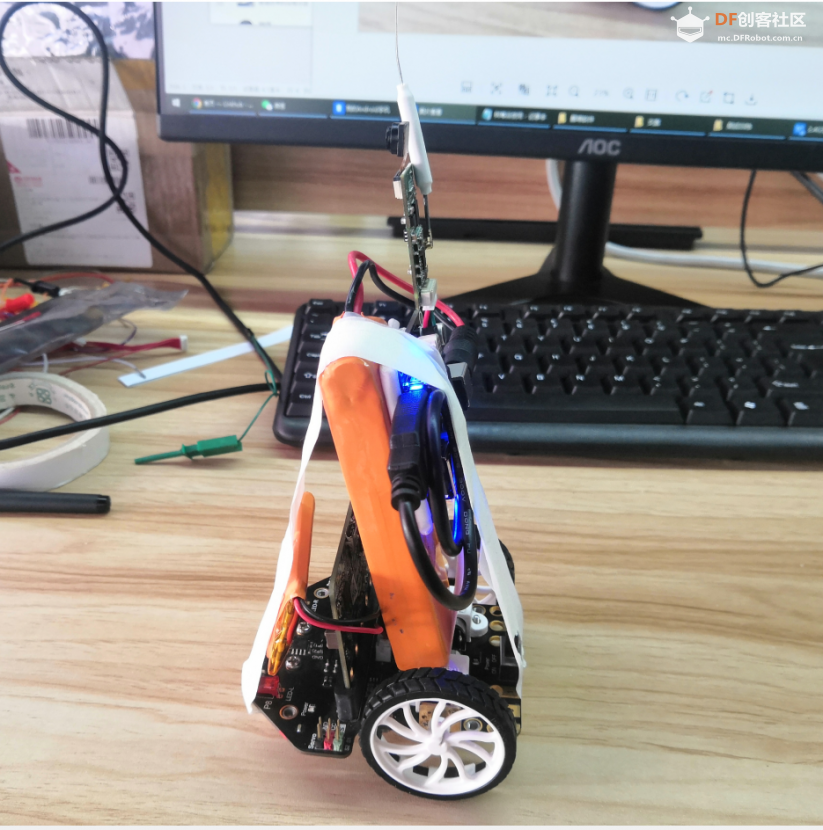

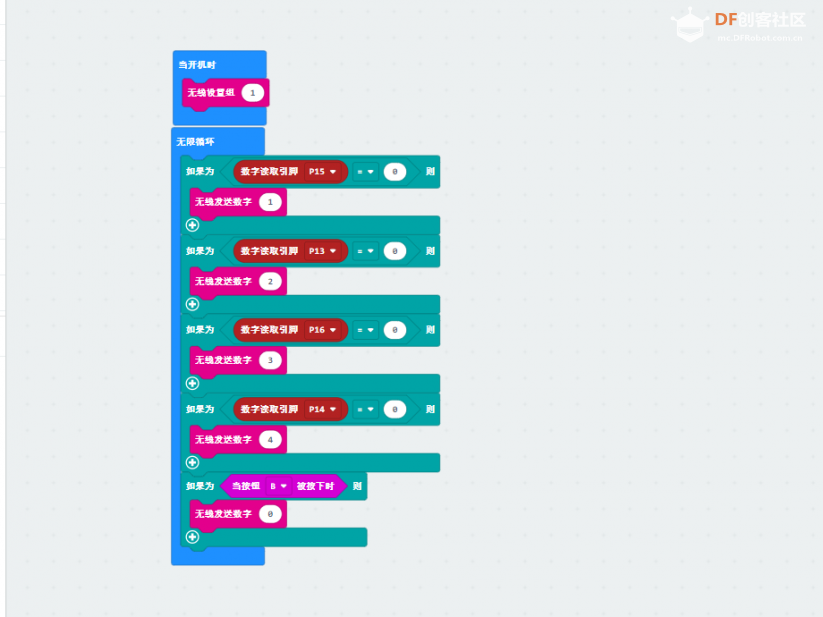

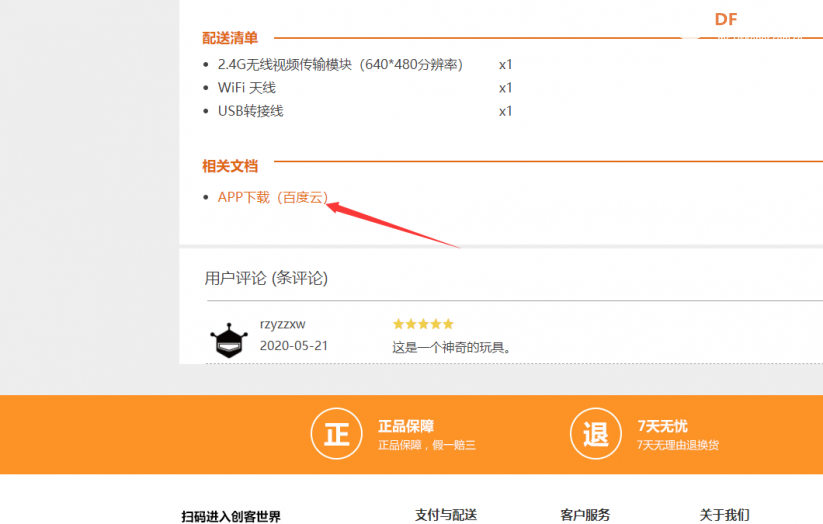

因为2.4G无线视频传输模块是用usb接口供电的，所以需要找一个带usb接口的小板子，我这里用的是一款小的快充模块，DF商城有类似的，比如快充模块这一款，如果大家手头上有其他带usb接口的板子，比如树莓派的板子啊，也可以用，但是后面要把2.4G无线视频传输模块放在麦昆小车上，所以选择给模块供电的板子越小越好。 然后我给快充模块供电选择的是7.4v锂电池。 实物图      软件方面 Makecode编程 导入makecode图形化库 第一步：点击链接：https://makecode.microbit.org/进入makecode图形化在线编程平台 （注：第一次加载会比较慢，请耐心等待） 第二步：导入库：复制Maqueen库链接地址：https://github.com/DFRobot/pxt-maqueen 第三步：按下图步骤导入库  下面就开始组装智能摄影小车了 我们将2.4G无线视频传输模块接线接到带usb接口的板子上，再用一块电池给板子供电，然后把他们固定到一起。   把固定在一起的2.4G无线视频传输模块和给它供电的板子的这个整体再固定到麦昆小车上。   开始分别给小车和手柄上传程序 小车的程序直接点击这个链接小车代码，然后下载到小车上就行了    手柄的程序，我这儿写了个简单的操控小车的程序，大家可以点击手柄程序直接下载到手柄使用就行。  现在小车和手柄的程序都下载到各自的板子上了，用手柄简单操控一下小车，试一下效果。 接下来就是最关键的一步了，把2.4G无线视频传输模块给用起来，点击2.4G无线视频传输模块，点产品文档，用百度云把模块附带的APP下载下来安装到手机上。给模块上电，手机连接模块的wifi，打开APP就能直接使用了。   到这里，一个完整的智能摄影小车就做好了，可以通过手柄操控小车的行动，通过手机实时查看摄像头所采集到的信息，同时实现录影记录、照片拍摄。 |
