【Mind+用戶库】FM收音机模块

描述

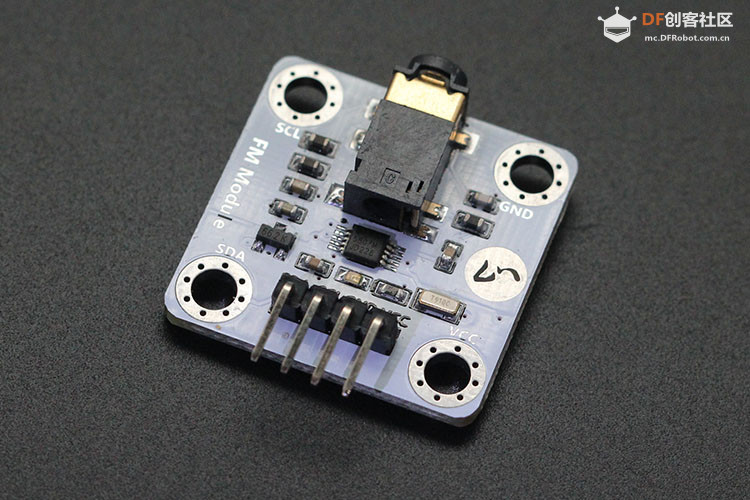

RDA5807M 收音机模块简介：

频率范围从76-108MHZ自动数字调谐。高稳定性，低噪音，收音模块，高灵敏度(使用低噪声射频输入放大器）。高放自动增益控制（AGC）电路，一片低功耗电调谐调频立体声收音机电路，其内部集成了中频选频和解调网络，不需要额外的天线，耳机线或者音箱箱同时FM射频天线，大大简化了电路

技术规格

尺寸	26.9*26.9mm
电压	3.3~5V
环境	-20~85℃
输入	I2C接口
连线接口	PH2.54-4
平台	Arduino/STM32/51单片机

购买链接： https://item.taobao.com/item.htm?spm=a230r.1.14.21.14146000pKANvM&id=608564378218&ns=1&abbucket=8#detail

导入用户库

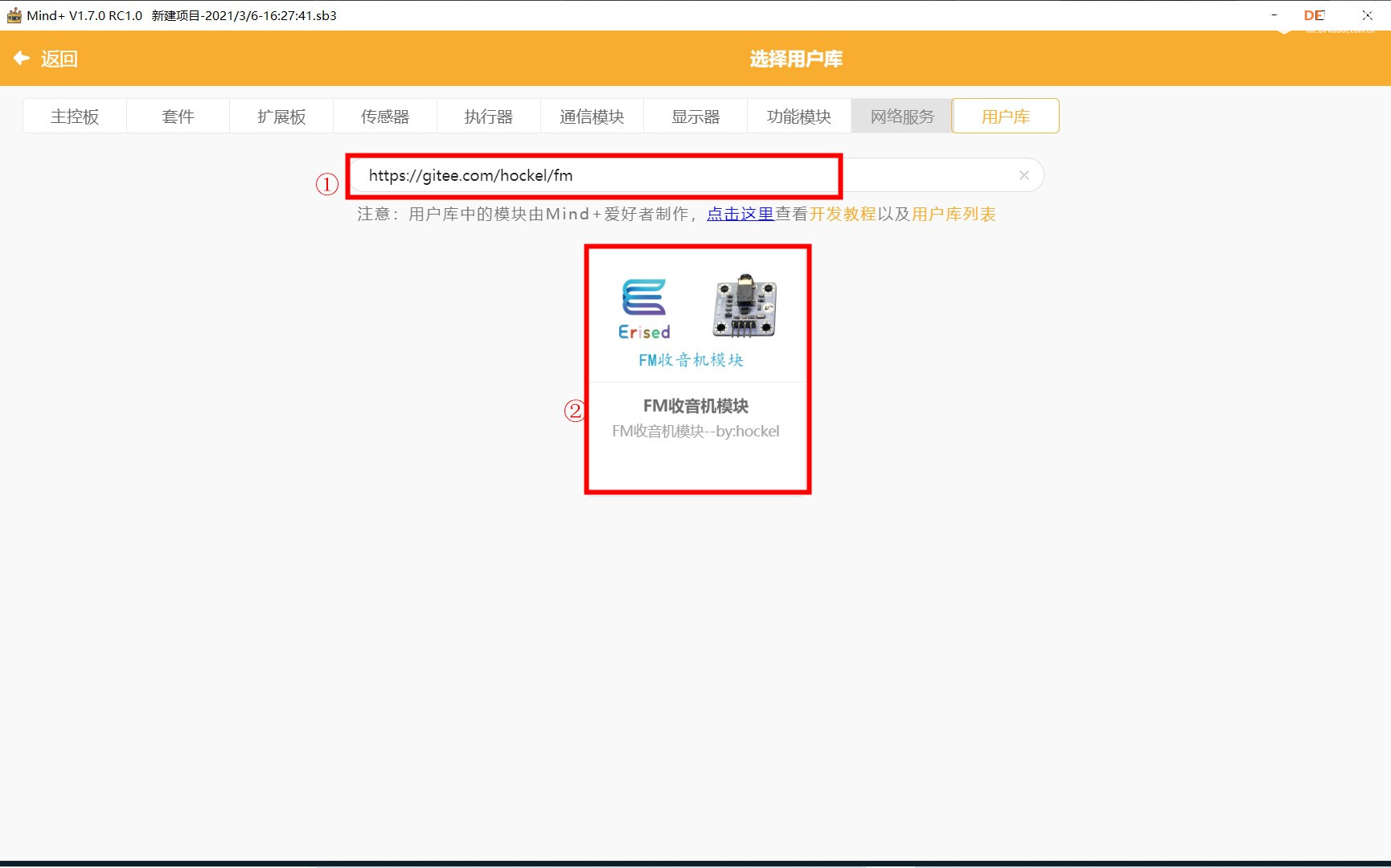

加载库步骤如下：点击“扩展”选择“用户库”
在搜索栏输入：https://gitee.com/hockel/fm

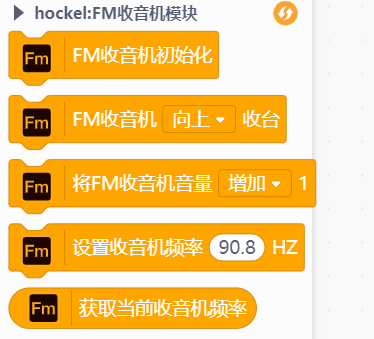

积木列表

功能描述

支持向上/下换台
支持音量调节
支持设计收音机频率
支持获取当前收音机频率

示例程序

micro:bit-进行换台操作">示例一：micro:bit 进行换台操作

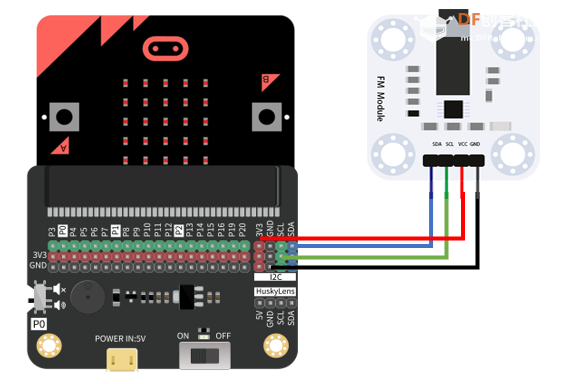

1.1电路连接图

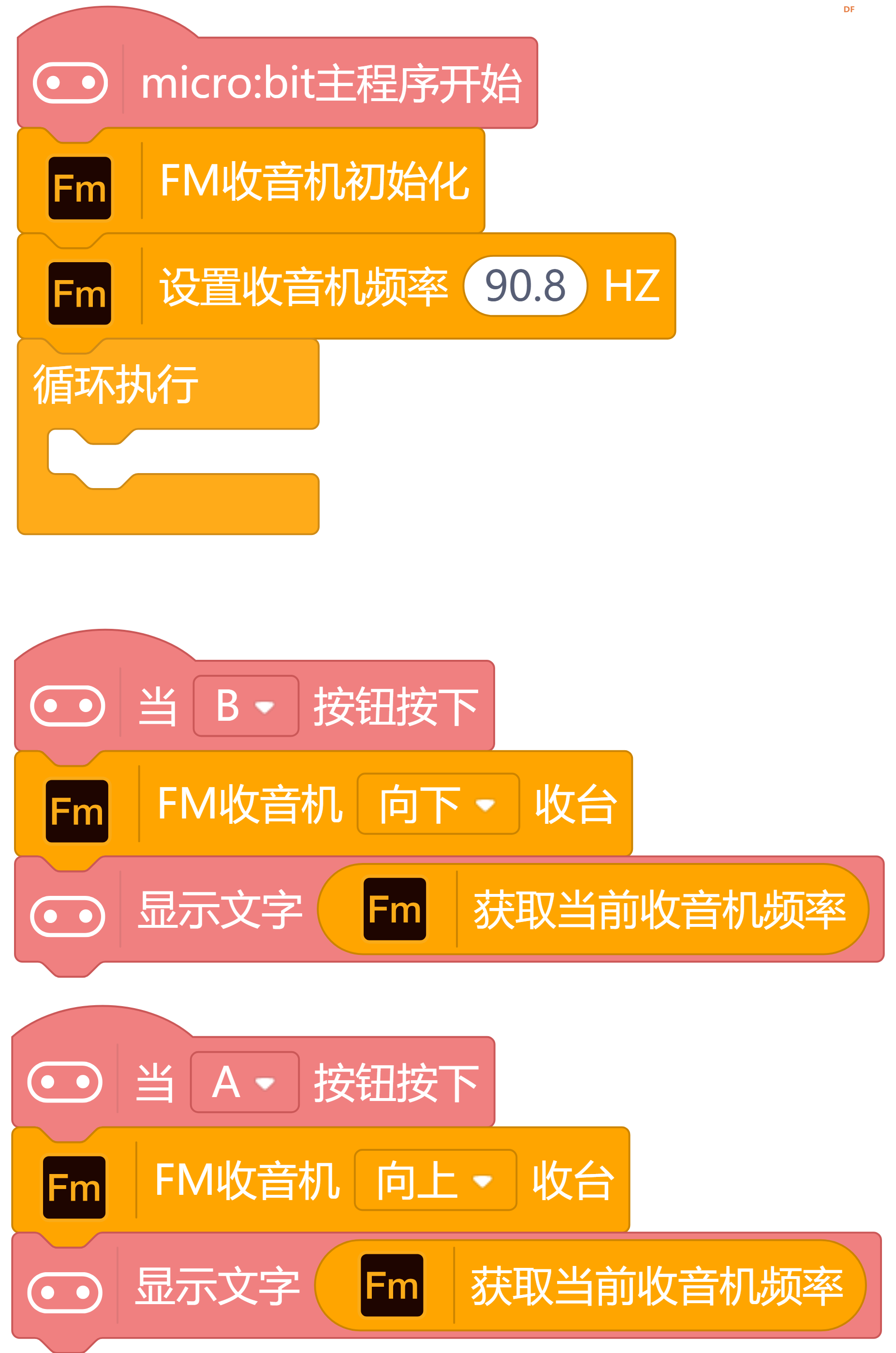

1.2程序设计

示例二：arduino Nano 串口模型进行操作

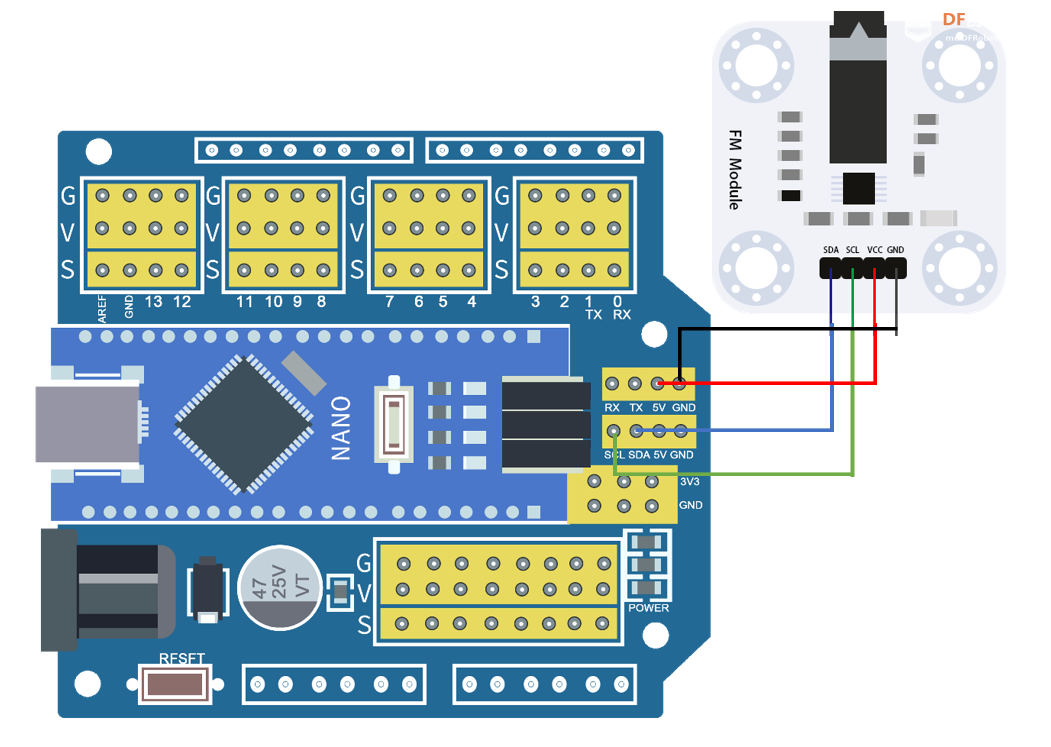

2.1电路连接

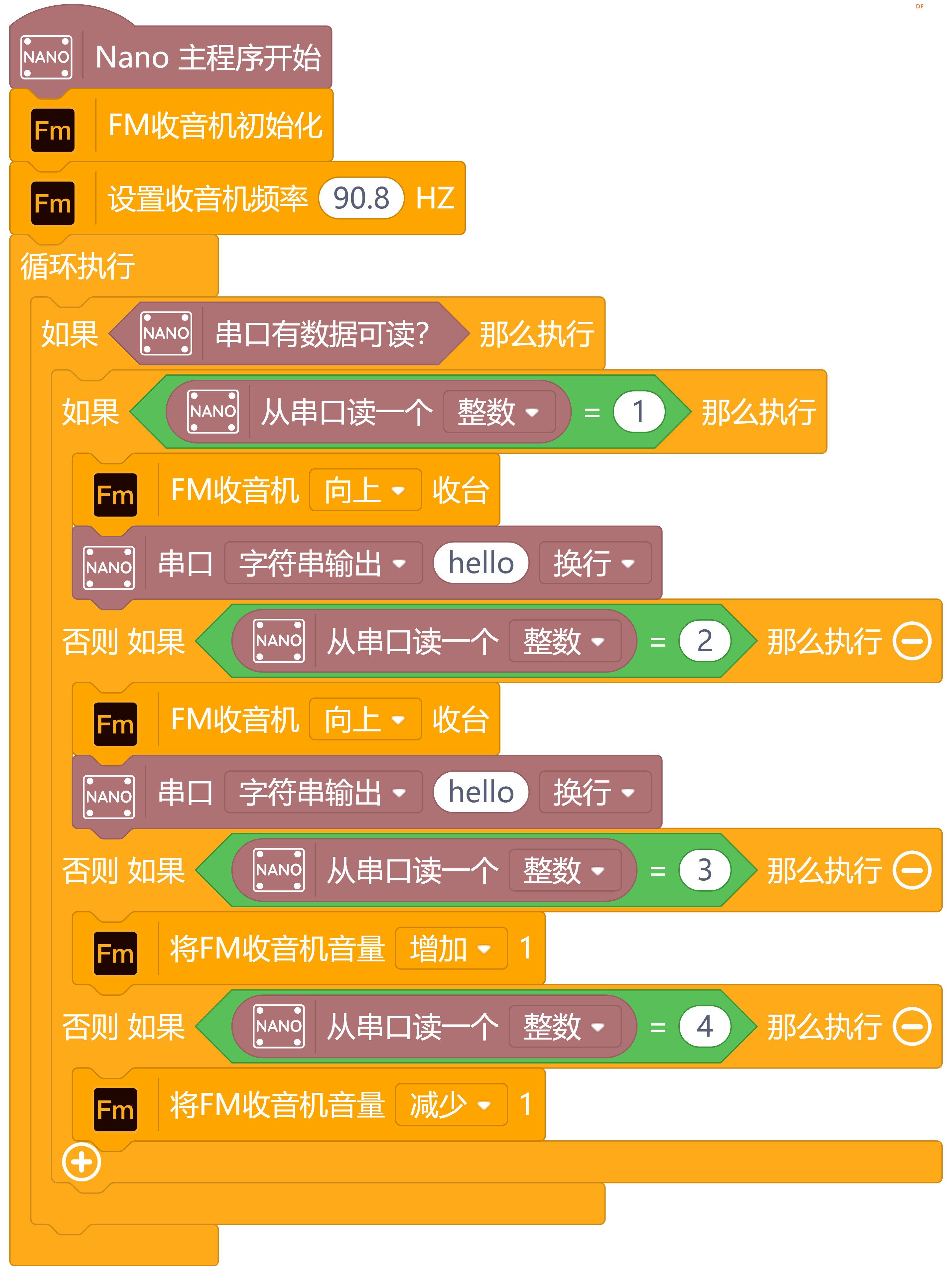

2.2 程序设计

掌控板进行换台操作">示例三：掌控板进行换台操作

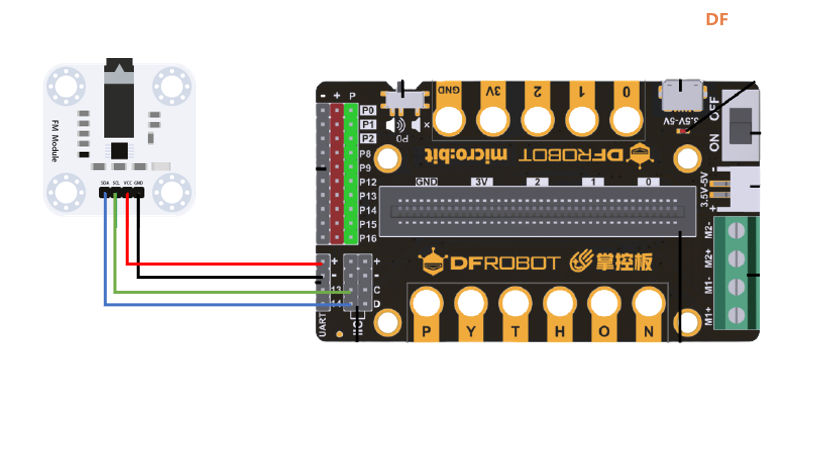

3.1电路连接

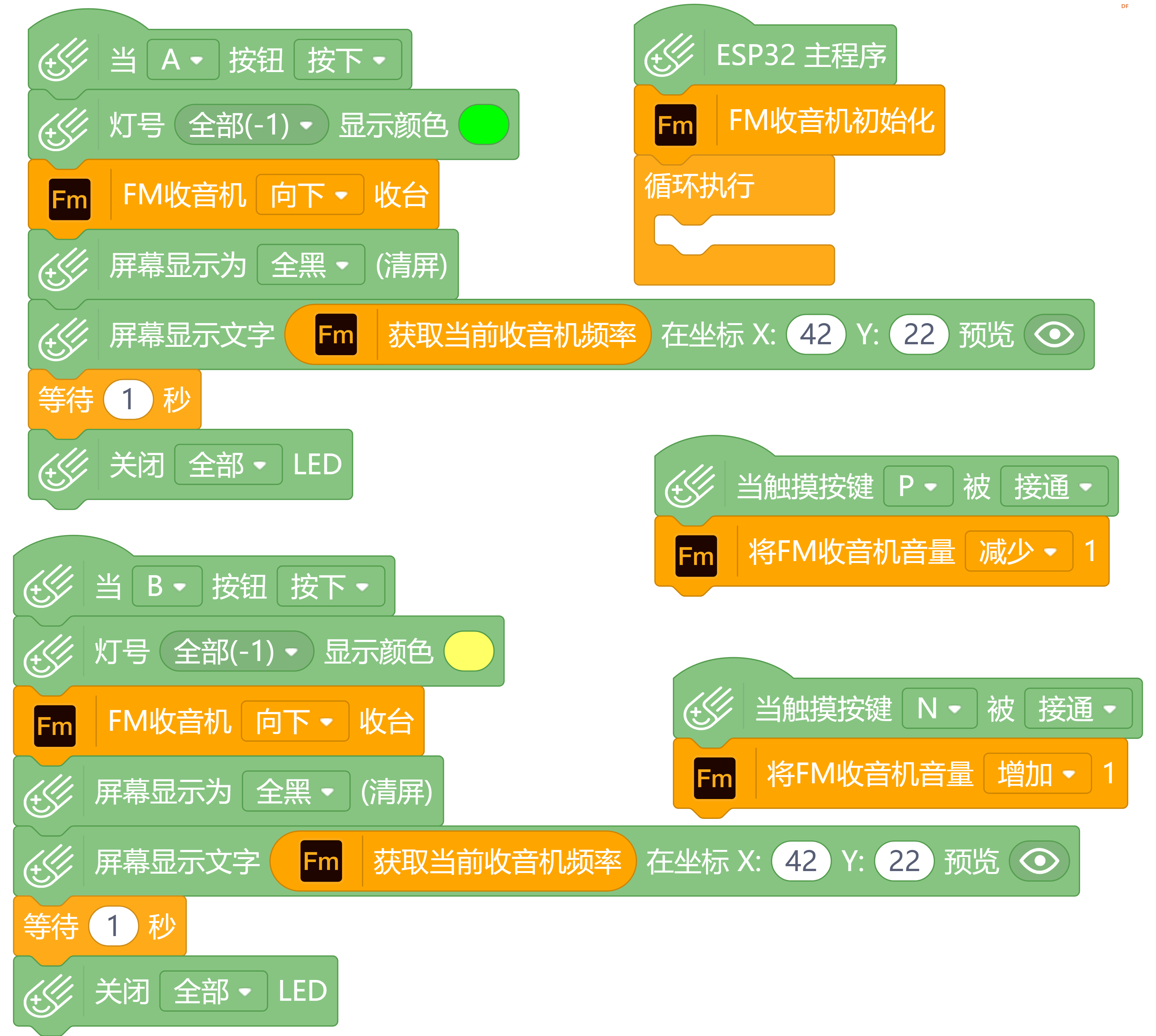

3.2 程序设计

许可证

MIT

支持列表

主板型号	实时模式	ArduinoC	MicroPython	备注
Arduino系列		√
microbit		√
掌控板		√

更新日志

V0.0.1 基础功能完成* V0.0.2 新增掌控板

更多FM收音机模块案例可以关注我的个人博客：www.hockel.club

创作许可协议

本项目采用 None(不开放任何权利，保留所有权利) 进行许可。

其他主题 Mind+

评论(8)

csyxx

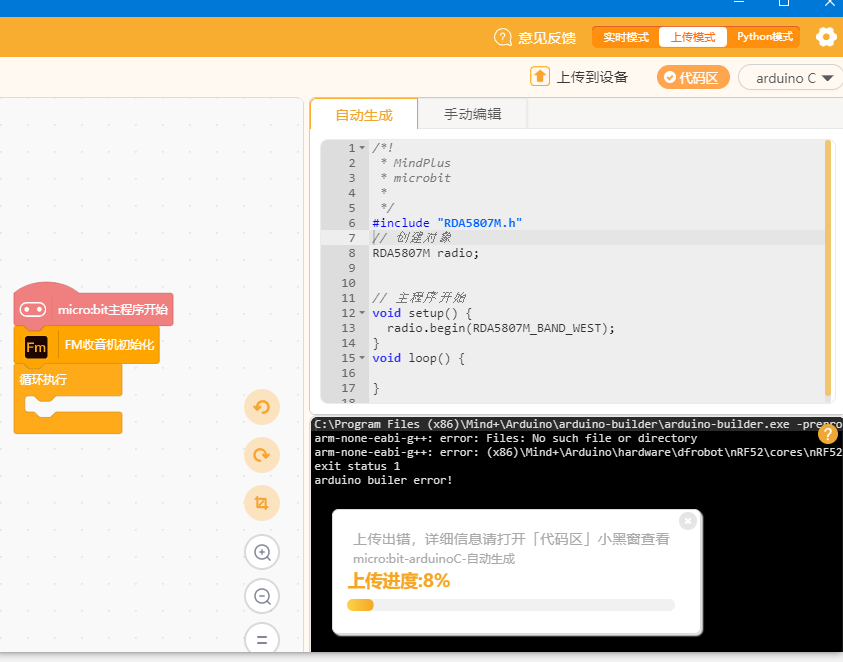

mind+1.7加上FM模块就编译错误，

csyxx回复Hockel

我的就是2.0的板子，请问什么时候能适配microbit V2.0。

csyxx回复Hockel

原来这样啊，我的是microbit V2板子
以后会支持V2吗？

共3条回复，已加载2条，点击查看更多

岩岩老湿

搜不到台，啥情况

Hockel

作者

回复岩岩老湿

在开阔的地方。

明明

Mind+加载库文件，提示缺少mpext文件，请联系作者根据开发文档更新远程仓库文件。

Hockel

作者

回复明明

我重新git一下

Forgotten

有视频吗想看看效果

Hockel

作者

ok，明天安排

Sipeed-大佬鼠

哇哦，感觉好好玩！！！maixduino 也想要！！！！

忧伤琴弦

感谢制作的mind+库，很好用，如果能支持掌控板就更好了。

Hockel

作者

回复忧伤琴弦

已添加

忧伤琴弦

我去年买了10个这种FM模块，新点科技的，当时才6元一个，送的mixly和mblock的库。
