OBLOQ-IOT物联网教程(一)

背景

今年计划带学生做一期物联网相关主题的夏令营,在此之前也学习了一些相关的资料，也试过使用阿里云来进行物联网控制,但是发现如果要用来教学生的话,还是不够便捷。
刚好有机会测试一下这个模块,这个帖子主要用来试了一下数据的接收和发送的。偏基础类型,算是做一个记录吧。

硬件材料

1、OBLOQ-IOT物料网模块 * 1

2、ArduinoUNO模块 * 1

3、Arduino扩展板 * 1

4、超声波传感器 * 1

5、舵机 * 1

编程环境

因为学生年龄偏低，所以使用了Mind+来进行图形化教学。云端使用DF提供的Easy Iot。应用起来还是非常方便：https://iot.dfrobot.com.cn/

需求分析

这次的需求目的比较简单，是为了测试一下如何进行数据发送和接收，所以就设计了下面的两个方案：

1、将超声波传感器获取的值发送到云端进行记录分析。

2、通过云端输入数字，来控制舵机的旋转角度。

功能实现

1、数据接收

接线

1、物联网模块是通过i²c进行连接。

2、超声波传感器的trig——》8，echo——》12。

程序编写

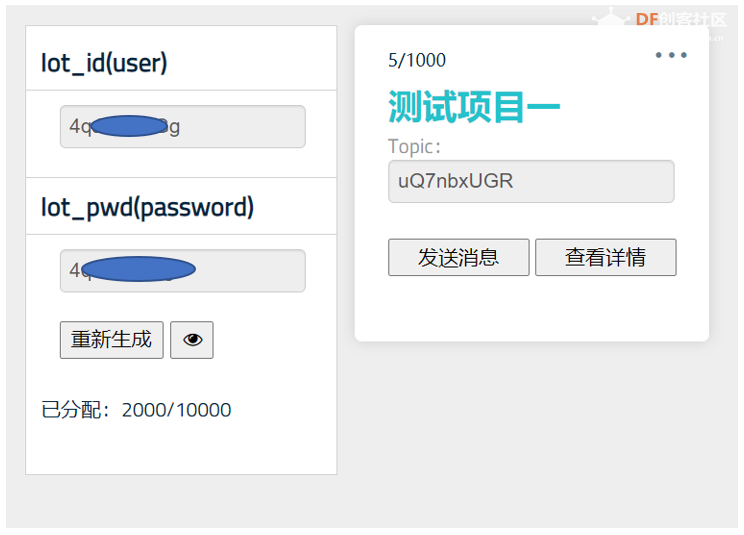

• 首先打开DF的物联网链接，选择工作间，将会生成下面如下图这个界面。

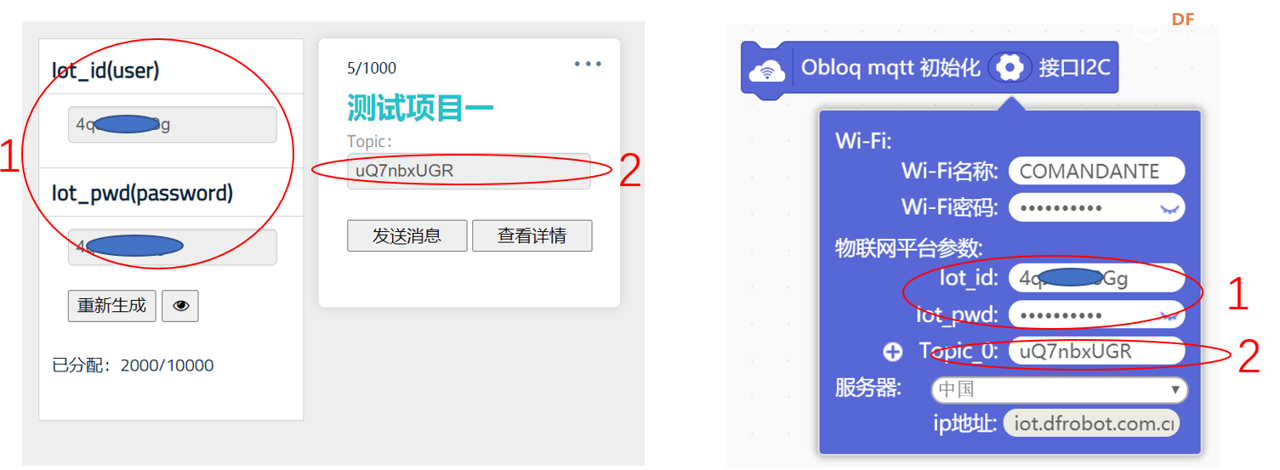

• 打开mind+，选择好主控板后，在通信模块内选择物联网模块。开始如下图对应设置。这里的wifi连接需要设置自己网络的WiFi，没网络的同学可以考虑连自己的热点。

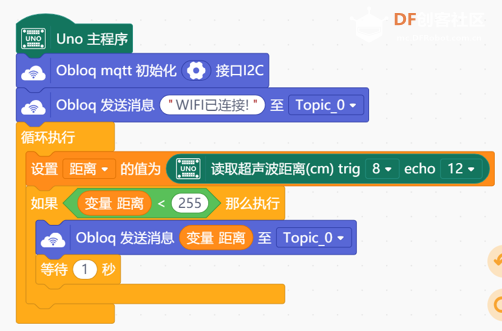

• 读取超声波数据程序。

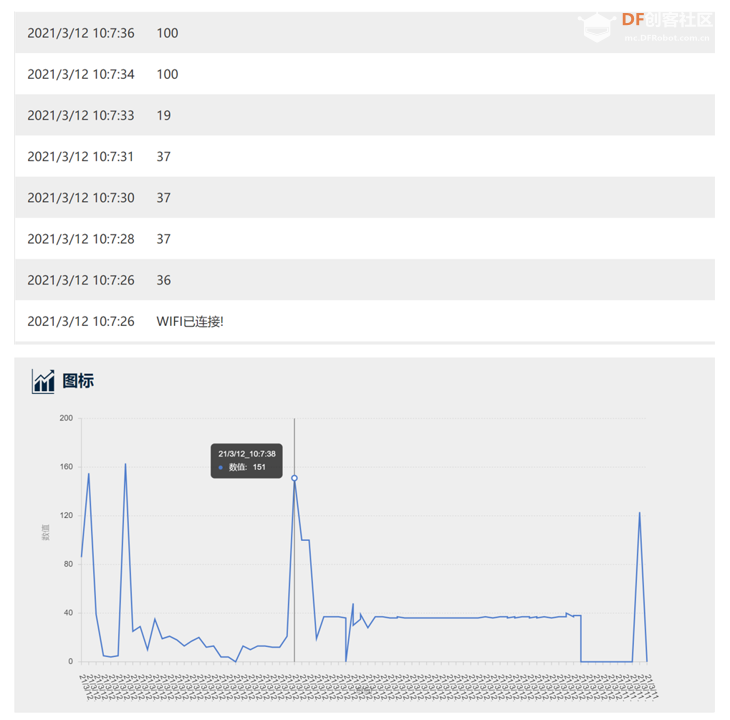

• 数据上传过程


2、数据控制

接线

1、物联网模块同样通过i²c进行连接
2、舵机连接至扩展板11号脚。

程序编写

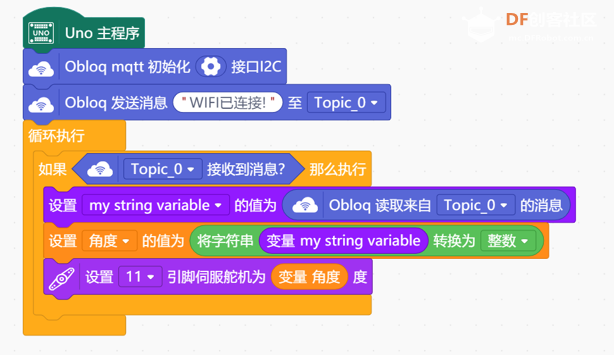

• 控制舵机程序

• 舵机控制测试

测试总结

总体来说，这个模块对小白用户非常有好，在给学员授课过程中，不需要在账号设置上花费太多的时间就可以直接使用。下一篇将计划做一个综合应用。以上内容也是学习了各位大佬的文章后的一个小小测试。同样也希望能给小白用户一点帮助。
