将废弃的995和996舵机改制成直流减速电机

2021-03-229213
AI 快速预览详细 收起
本文介绍了如何将废弃的995和996舵机改造成直流减速电机。通过剪断舵机的棕色、红色和橙色输出线,并将红色线和棕色线直接连接到直流电机的正负极引脚,可以实现360度旋转的直流减速电机。这种方法可以帮助您节省成本并获得一个功能强大的电机。
将废弃的995996舵机改制成直流减速电机

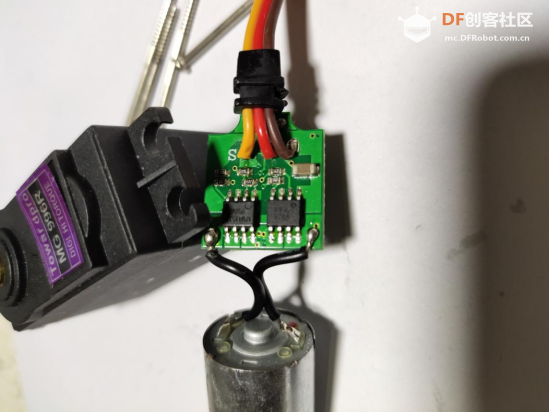

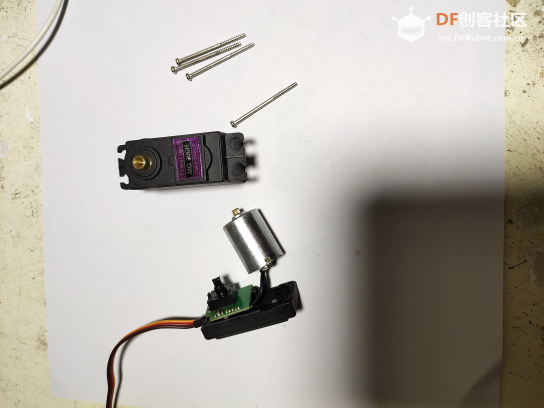

废弃的995996舵机坏了后一般是扔到垃圾中了。其实可以将它变费为宝。本人分析损坏的舵机,大部分是驱动电路板的集成模块损坏了。但是直流电机是好的;可以改造成直流减速电机。方法是将舵机的棕色、红色和橙色输出线从驱动模块输出口剪断,直接在舵机直流电机的正负极引脚分别上红色线和棕色线,橙色线弃之不用。将其引作为电源线,使用直流电源3.3V5V供电,就成功改造成360度旋转的直流减速电机了,制作图片资料请下图改造接线图
将废弃的995和996舵机改制成直流减速电机图4将废弃的995和996舵机改制成直流减速电机图1将废弃的995和996舵机改制成直流减速电机图3将废弃的995和996舵机改制成直流减速电机图2
改造后的测试装置图
将废弃的995和996舵机改制成直流减速电机图5

将废弃的996舵机,改造成直流减速电机视频演示.zip

222 Bytes, 下载次数: 3151

创作许可协议

本项目采用 None(不开放任何权利,保留所有权利) 进行许可。

评论(1)
ebeeb
ebeeb
齿轮那里有个限位器,应该要拔掉吧
