交通信号灯

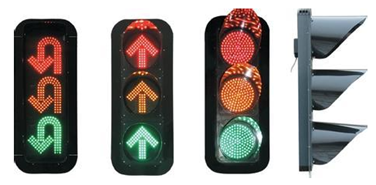

交通信号灯是指挥交通运行的信号灯，一般由红灯、绿灯、黄灯组成，固又称为红绿灯。红灯表示禁止通行，绿灯表示准许通行，黄灯表示警示。

交通信号灯中的图案是由一颗颗高亮度的LED灯组合而成的。本文将使用mind+软件结合Arduino UNO开发板，制作一个简单的交通信号灯。

如下电路连接图所示，Arduino开发板分别通过数字引脚D9、D10、D11控制红、黄、绿三盏LED灯。设置D9引脚为高电位，即打开红灯；设置D10引脚为高电位，即打开黄灯；设置D11引脚为高电位，即打开绿灯。220欧姆电阻用于保护电路。

设置数字引脚9为高电平，即打开红灯。等待5秒后，设置数字引脚9为低电平，即关闭红灯。同时，设置数字引脚10为高电平，即打开黄灯。等待3秒后，设置数字引脚10为低电平，即关闭黄灯。同样地，设置数字引脚11为高电平，即打开绿灯。等待8秒后，设置数字引脚11为低电平，即关闭绿灯。
