羊驼造型ATtiny85开发板

可爱的PCB羊驼毛，彩虹尾巴和发光的脸颊。

硬件部件：

• JLCPCB定制PCB×    1个
• 粉红LED，OSK51206C1E光电配件×    2个
• 3毫米LED：闪烁，三色×    1个
• 肖特基二极管MBR0520LT1G×    1个
• 齐纳二极管3.6VBZV55-C3V6,11×    2个
• 0.1uF 0805电容器×    1个
• 4.7uF 0805电容器×    1个
• 47R 0603电阻器×    3
• 1k 0603电阻器×    2个
• ATtiny85    ×    1个

软件应用程序和在线服务：

• Arduino IDE

手动工具和制造机：

• 烙铁（通用）

我最近听说过ATtiny85的微核自举程序，我想尝试一下，所以我设计了这款快速的羊驼毛ATtiny85开发板，可以直接通过USB进行编程，而无需其他芯片。太酷了！

羊驼尾巴上的LED是变色的RGB LED ，为了使脸颊产生泛红效果，我使用了常规的粉红色LED，并将其反向安装在背面。脸颊LED连接到微控制器的PB0引脚，该引脚是PWM引脚。所有其他未使用的引脚都暴露在背面。

该项目的灵感来自以下链接：
• Digispark USB 开发板
• 微核自举程序
• 使用 Digispark Bootloader 通过 USB 直接对 ATtiny85 IC 进行编
程

羊驼尾巴上的 LED 是变色的 RGB LED ，为了使脸颊产生泛红效果，我使用了常规的粉红色 LED，并将其反向安装在背面。脸颊 LED 连接到微控制器的 PB0 引脚，该引脚是 PWM 引脚。所有其他未使用的引脚都暴露在背面。

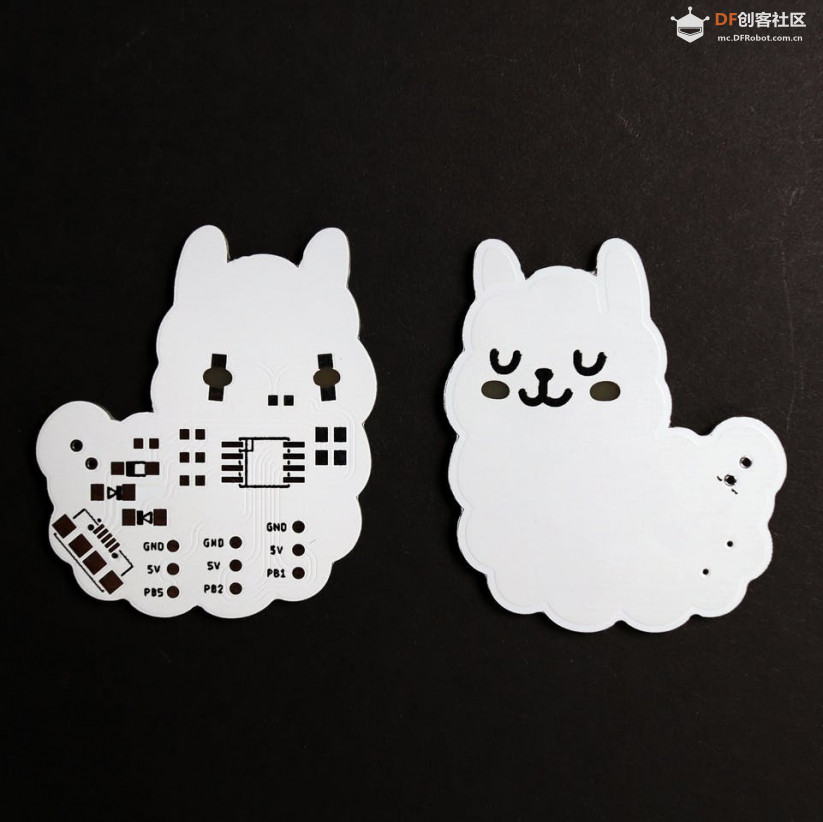

我使用 Gordon Williams 的 SVG 到 Eagle CAD 转换器在 Eagle CAD 中设计了 PCB， 并从 JLCPCB 订购了 PCB， 然后自己组装。结果如下：

制作说明

步骤 1

我使用 Gordon Williams 的 SVG 到 Eagle CAD 转换器在 Eagle CAD 中设计了 PCB， 并从 JLCPCB 订购了 PCB， 然后自己组装。

第 2 步

首先，您需要将微核引导加载程序刻录到 ATtiny85 芯片上。链接

我没有在 PCB 上加上 ISP 编程引脚使 ATtiny85 面前进行编程开始焊接使用像一个插座在 PCB 上这一个。

我使用以下命令执行此操作：

sudo avrdude t85_default.hex -c usbasp-clone -p t85 -u -U flash:w:/path_to_micronucleus/firmware/releases/t85_default.hex -Ulfuse:w:0xe1:m -U efuse:w:0xfe:m -U hfuse:w:0xdd:m

您需要更改程序员类型和微核文件夹的路径。

之后，转到 Arduino IDE 板管理器并安装 Digistump AVR 板：
https://raw.githubusercontent.com/ArminJo/DigistumpArduino/ma
ster/package_digistump_index.json

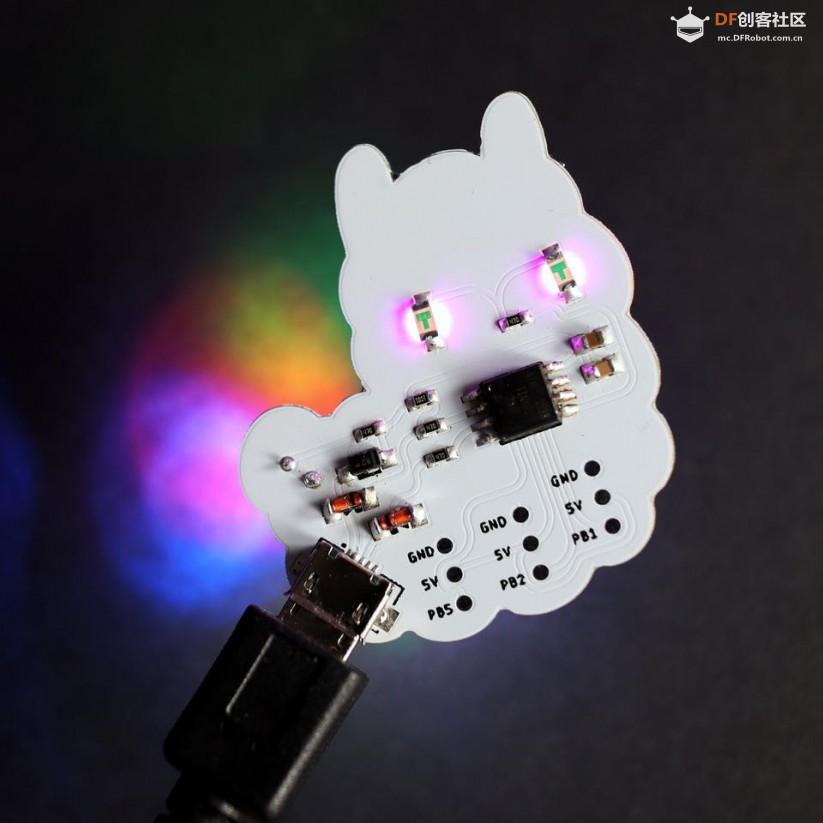

现在，您的电路板已准备好直接通过 USB 进行编程：
