STEM教育 · 语音湿度计提醒仪：micro:bit与DHT11传感器

材料清单

1x中英文语音合成模块链接

1xmicro:bit V2 编程入门开发板链接

1xmicro:bit掌控I/O扩展板链接

1xDHT11温湿度传感器链接

1x高品质 micro USB数据线链接

1x3.7V充电锂电池链接

一、【项目介绍】

在这个万物更新的季节里，如果我们长时间在湿度较大的办公室里工作、生活，由于湿度过小时，蒸发加快，干燥的空气容易夺走人体的水分，使皮肤干燥，人就会无精打采，极易诱发呼吸系统病症。

今天利用语音合成模块，分享一个《简易的语音温湿度提醒仪》。

二、【设计思路】

1.开机后，bit显示笑脸，当按下A键，语音播报温度数值，当按下B键，语音播报湿度数值。

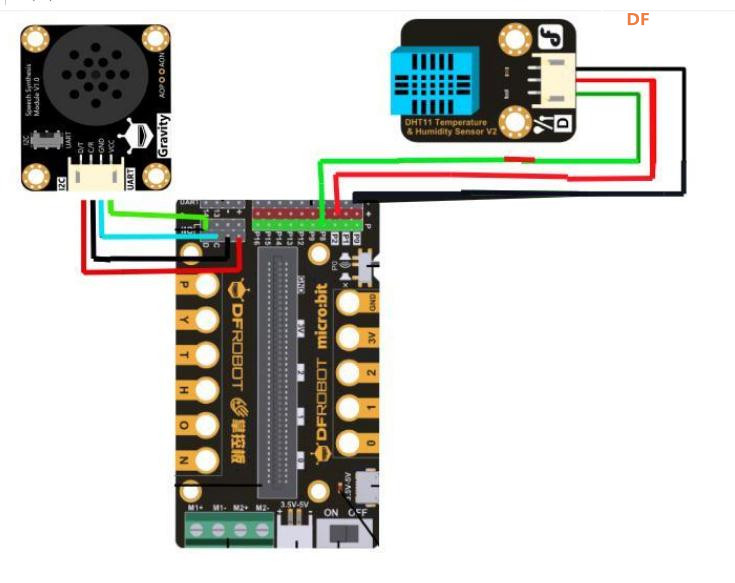

2.接线图：

语音合成模块：接扩展板IIC

温湿度传感器：节扩展板P2

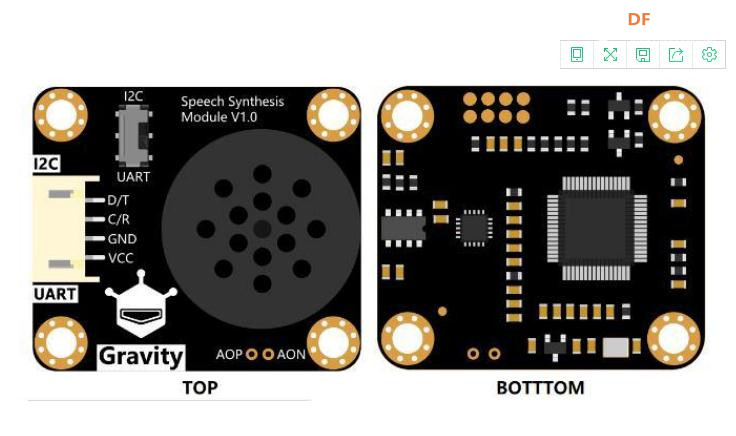

三、【认识语音识别模块】

1.模块采用I2C和UART两种通讯方式，Gravity接口，兼容绝大部分主控。

2.模块上已经自带了一个喇叭，播放中文和英文；

3.引脚说明：

1.D/T：I2C数据线TX

2.C/T：I2CRX时钟线RX

3.GND:电源负极

4.VCC:电源正极

5.AOP:音频输出正

6. AON:音频输出负

四、【指令学习】

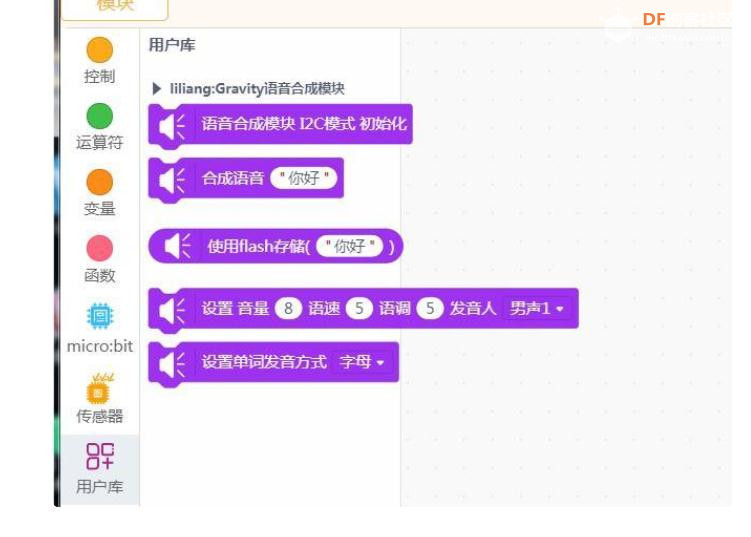

1、语音合成指令模块

语音指令：

语音合成可以播放中文和英文，设置英文单词和字母

控制音量，语调，发音人设置6个模式

2.温湿度传感器

测量室内的温度和湿度

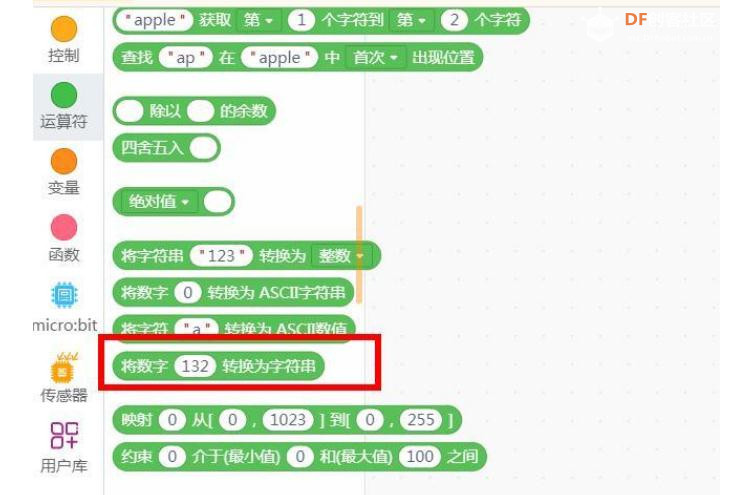

3.数值转换字符串

温湿度传感器的数值类型，语音合成模块播放字符串类型，将温湿度数值进行转换字符串类型，才能播放出来。

五、【程序设计】

步骤1打开Mind+,连接设备COM19;

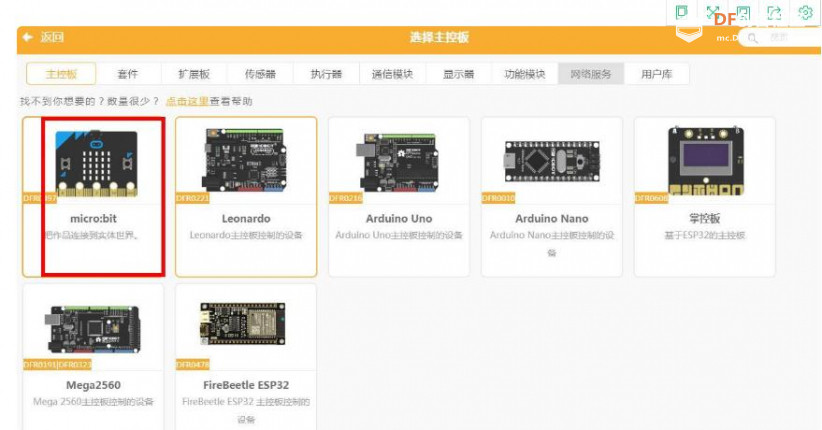

步骤2左下角点击扩展添加主控板：microbit;

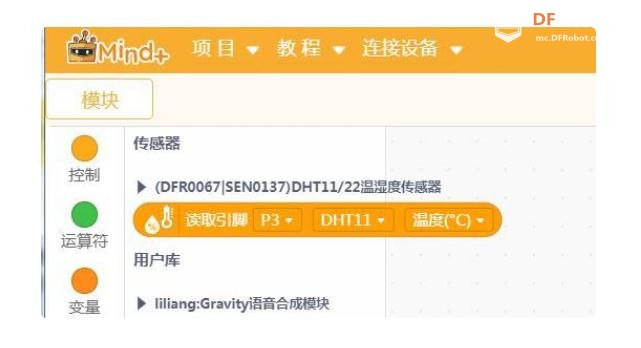

步骤3左下角点击扩展添加传感器指令：DHT11/22温湿度传感器；

步骤4左下角点击扩展添加用户库：语音合成模块；

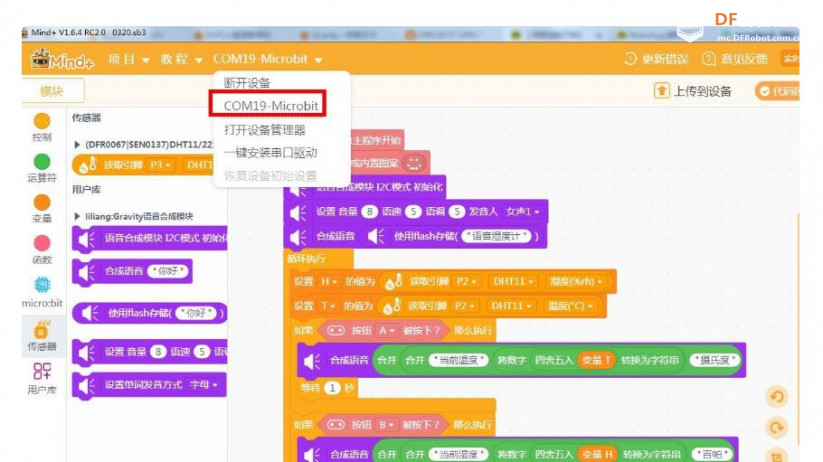

步骤5程序编写

六、【知识拓展】语音合成模块

【Mind+】Gravity：语音湿度计提醒仪
