🚀 STEM教育：用Arduino制作简易热成像装置！

【项目源起】

学校化学老师要参加省优质课比赛，其中设计了一个化学实验演示环节，其目的是让学生感受到化学反应中能量的变化和分布情况。于是他想请我帮忙设计一个热成像装置，能够以图形化的方式展示化学反应中能量的变化和分布情况，让能量可视化。于是就有了下面这个作品……

【项目展示】

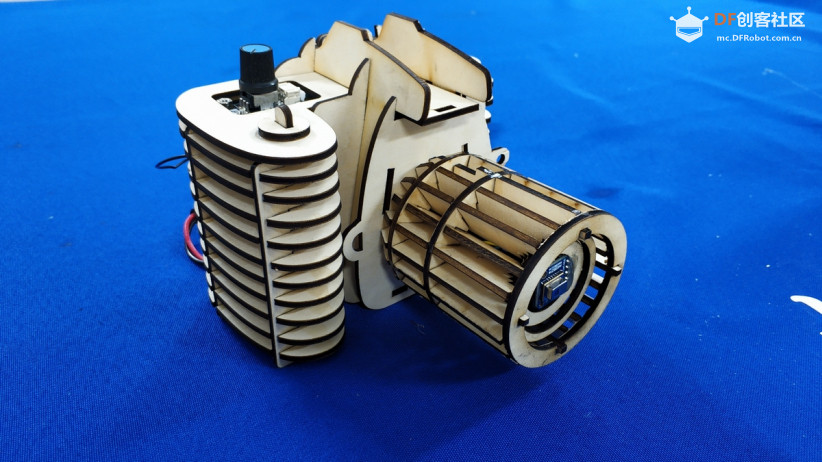

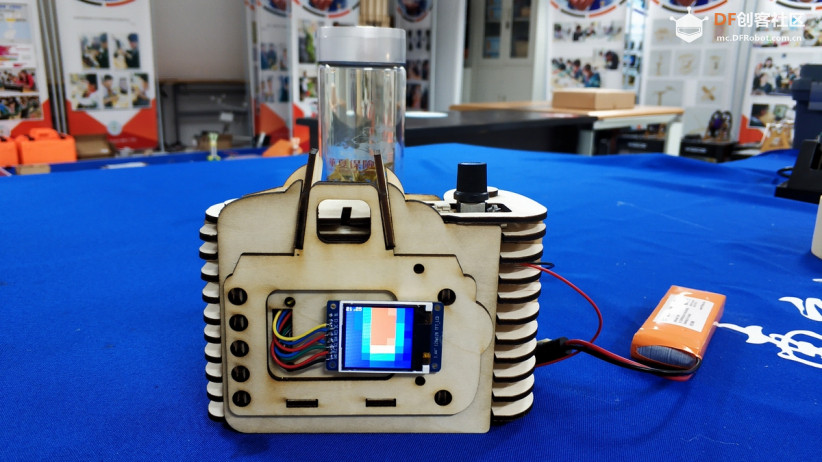

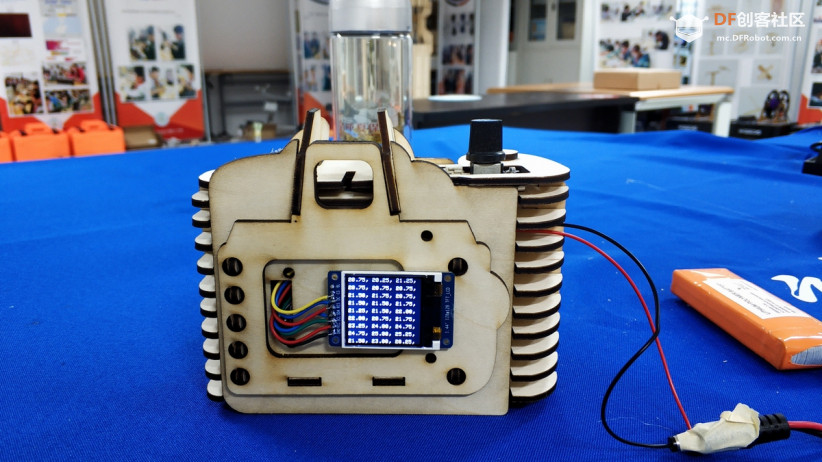

热成像装置具有两种显示模式：图形化显示模式（如图2）和数字矩阵显示模式（如图3）。

【功能简介】

（1）感测温度：通过非接触探测红外能量，并将其转换为电信号，进而将数据传到显示屏幕上。

（2）热能成像：将接收到的能量数据，以8*8像素色块的形式显示出来。

（3）模式切换：该系统有两种显示模式：分别为数字矩阵模式和图像模式，可以在两种模式之间进行切换。

【硬件材料】

我在网上查阅了很多有关 DIY的热成像装置，其中最经典的一项就是使用Arduino ESP32+AMG8833热成像模块制作的，具体地址如下所示http://ck.mfcad.com/diy/s157.html。在此次制作中，我们使用的硬件设备与上述地址中的有所不同，具体清单如下表1所示。

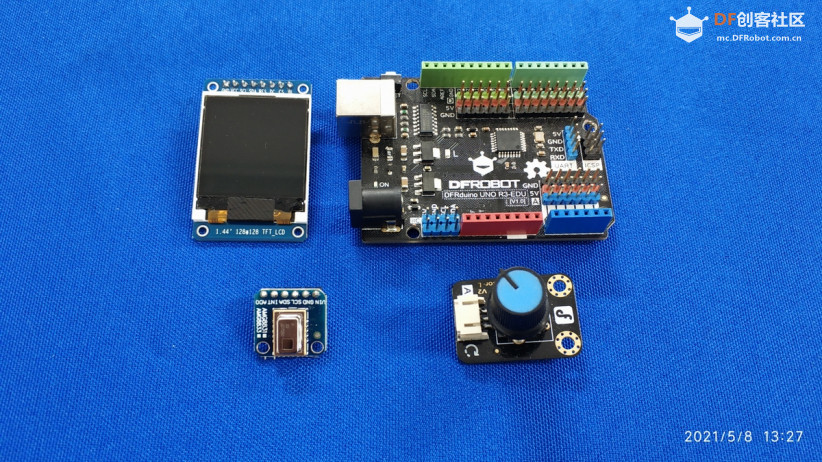

序号	名称	数量
1	DFRduino uno R3-EDU	1
2	模拟角度传感器	1
3	AMG8833热成像模块	1
4	1.44’TFT_LCD(ST7735)	1
5	模拟角度传感器	1
6	杜邦线	1
7	7.4V锂电池及充电器

表1项目器材清单

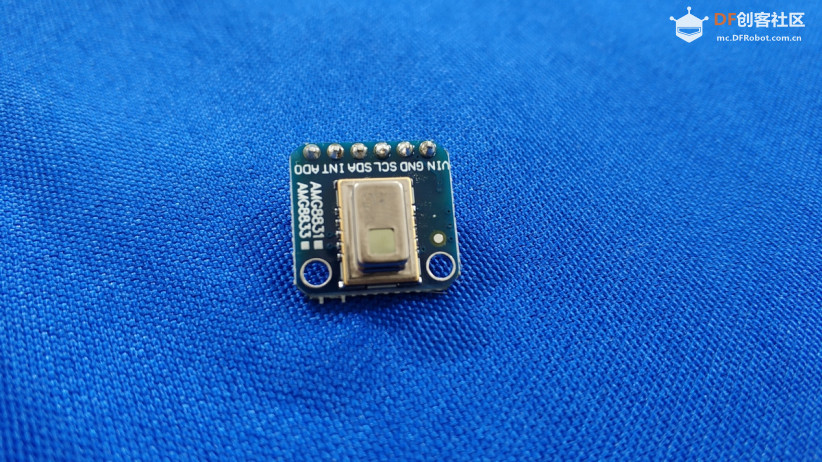

其中AMG8833热成像模块具备分别率为 8X8，同时支持 arduino 或者树莓派，I2C 接口，供电为 3-5 伏，紧凑，尺寸小，容易集成。传感器可以测量的温度范围是 0-80 摄氏度，准确度为 2.5 摄氏度，可以从 7 米外到测到一个人，10hz 的刷新率，是做热成像时不错的选择。

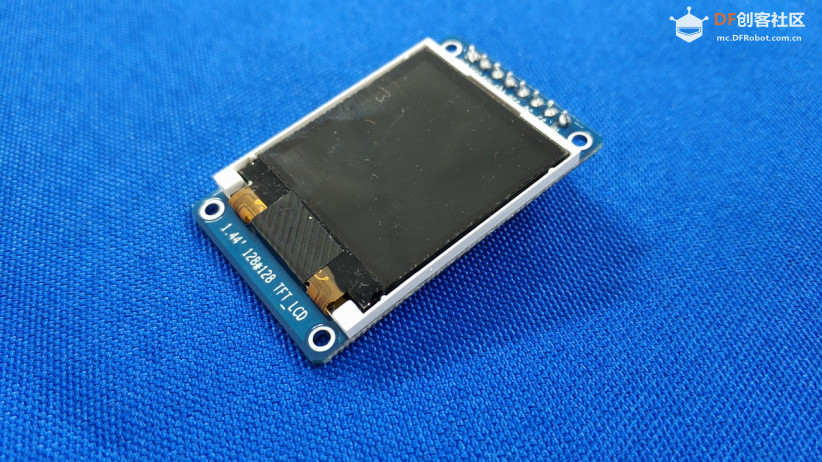

另外显示端我们使用的是1.44’TFT_LCD，总体来说这款显示屏，满足了基本的图形化显示需求，但从显示的分别率来说有些低，热成像显示时像素的颗粒感比较重。

【制作过程】1
1.结构设计

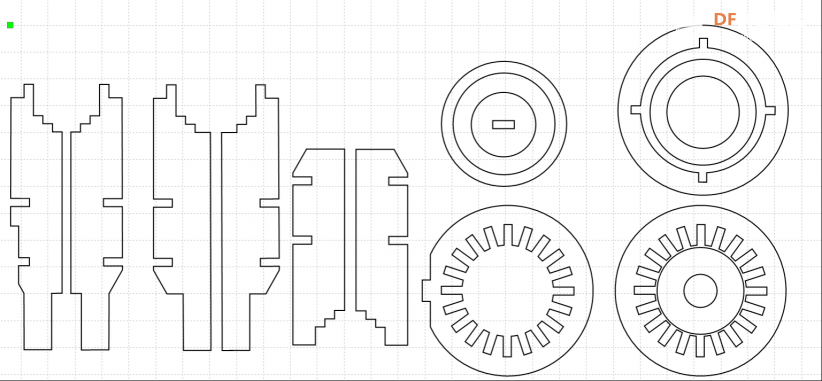

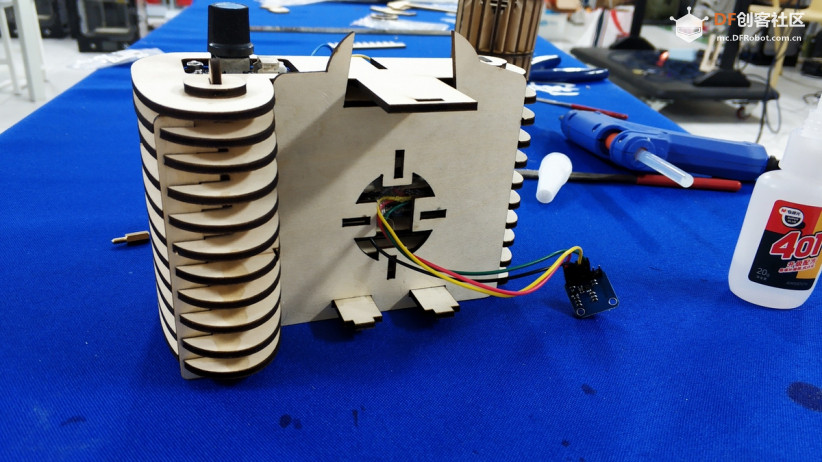

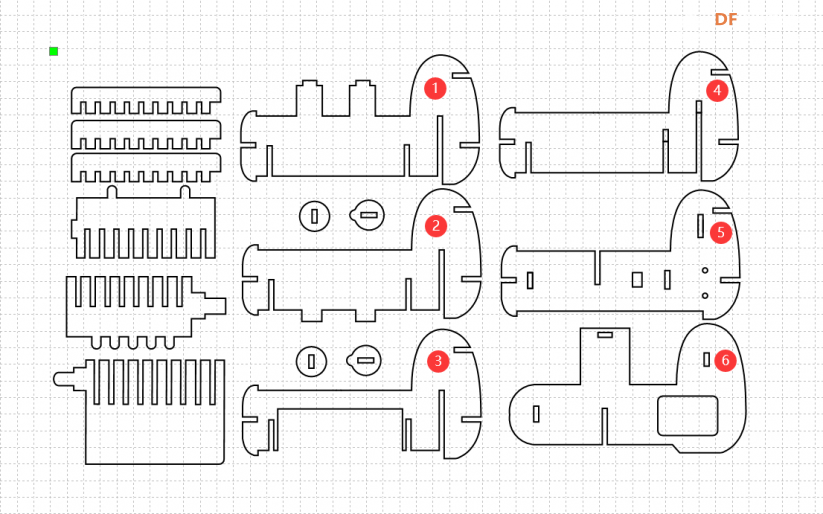

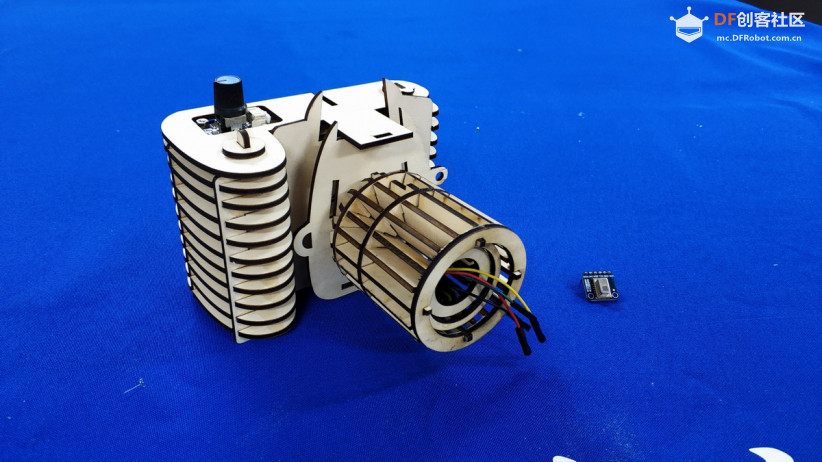

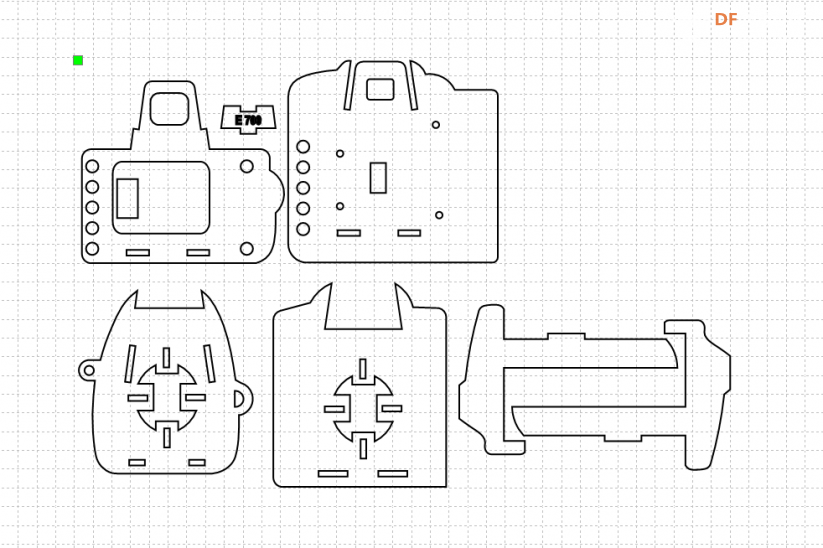

我们将本次作品结构的外形结构设计为一个相机（来自雷宇社区，我修改了部分结构，懒！），使用雷宇激光的LaserMaker绘制结构图。整个结构我们将其分为三个部分：镜头部分、机身部分和机身前后盖板。镜头部分用于放置AMG8833热成像模块，机身部分内置主控器和显示屏。

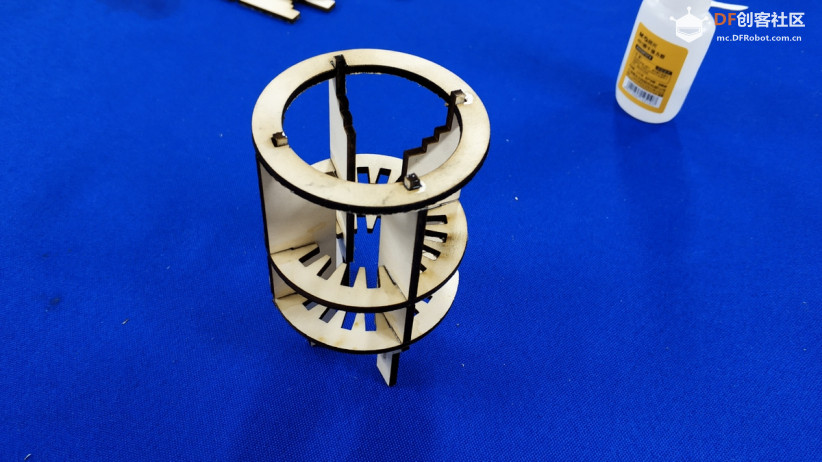

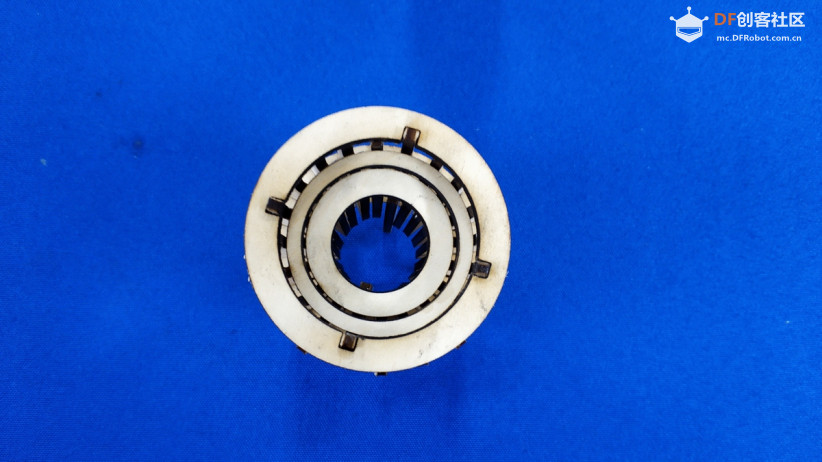

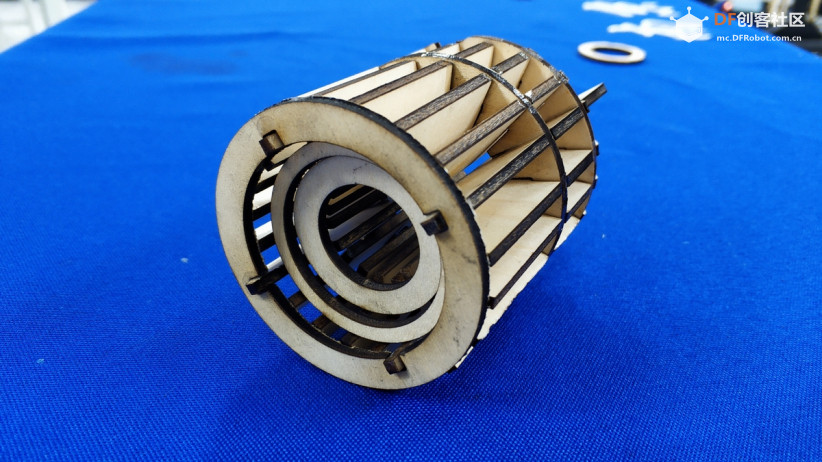

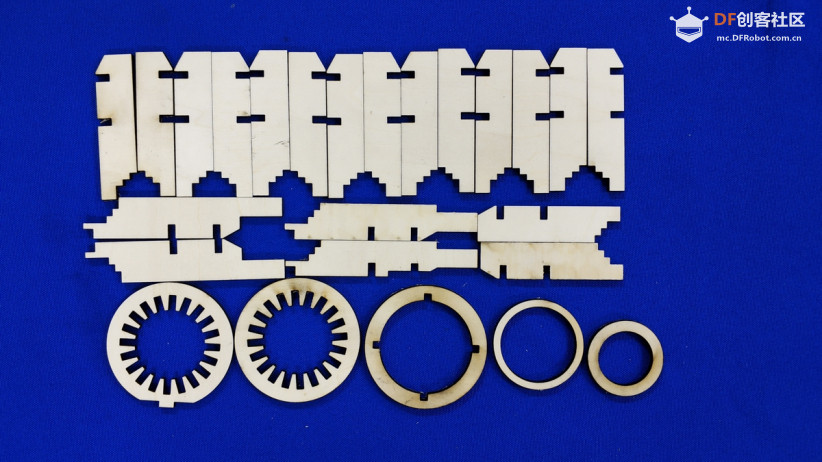

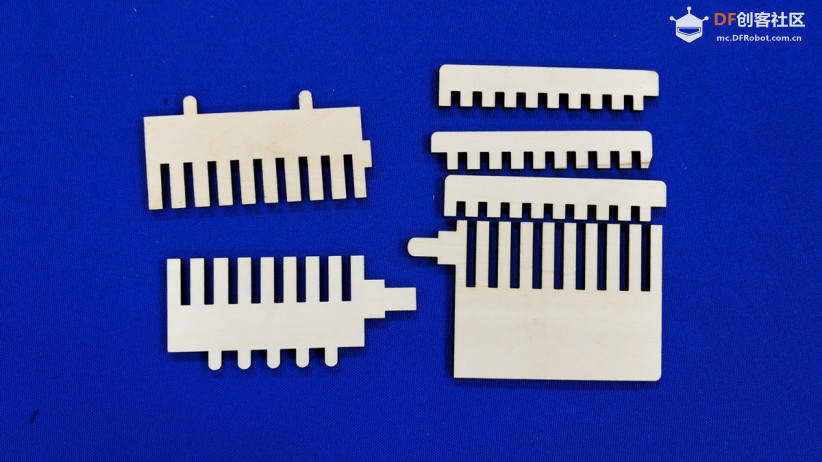

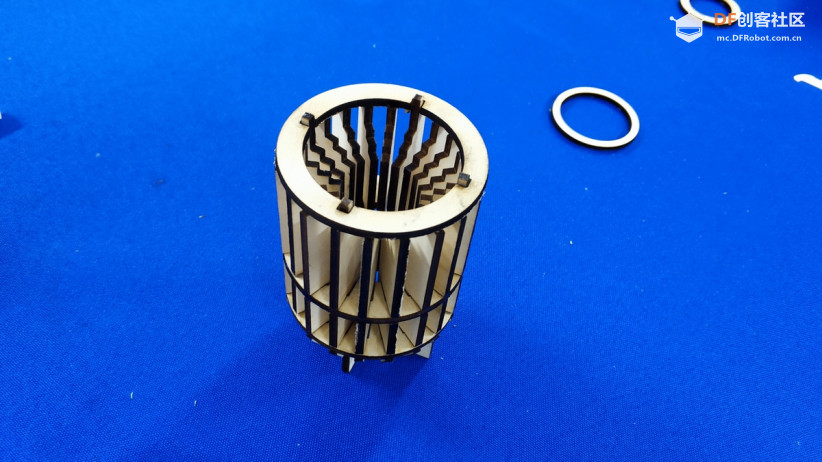

镜头部分：

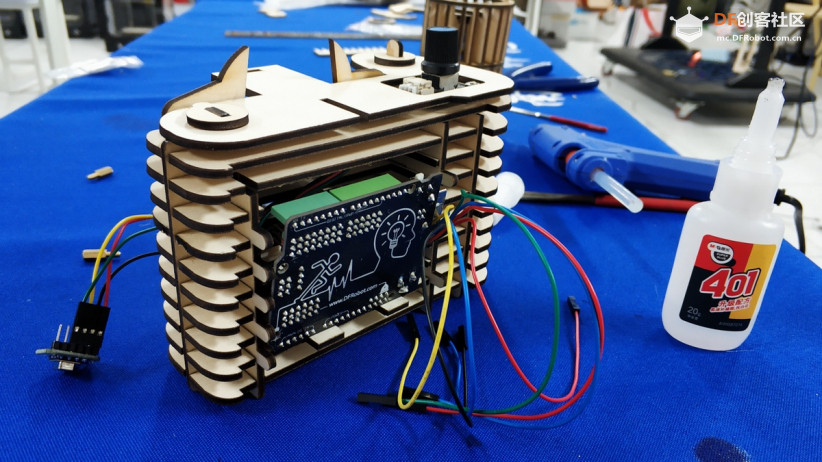

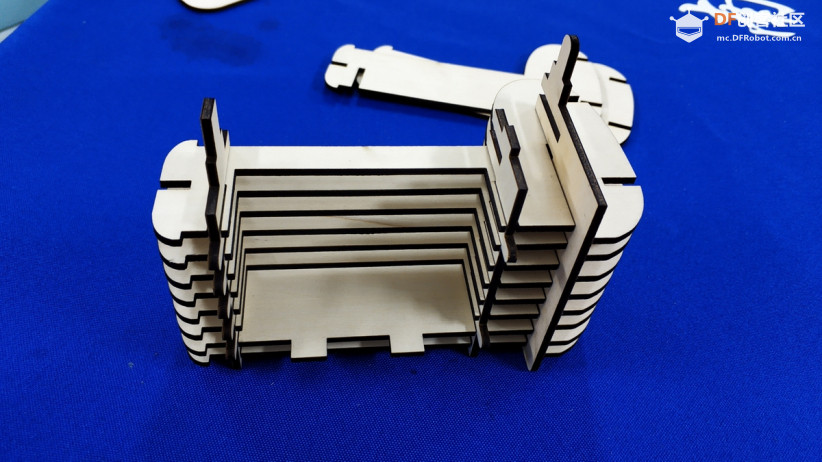

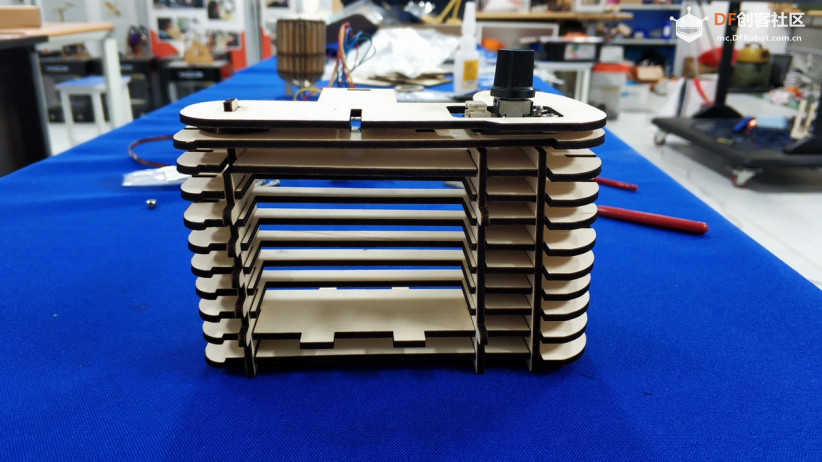

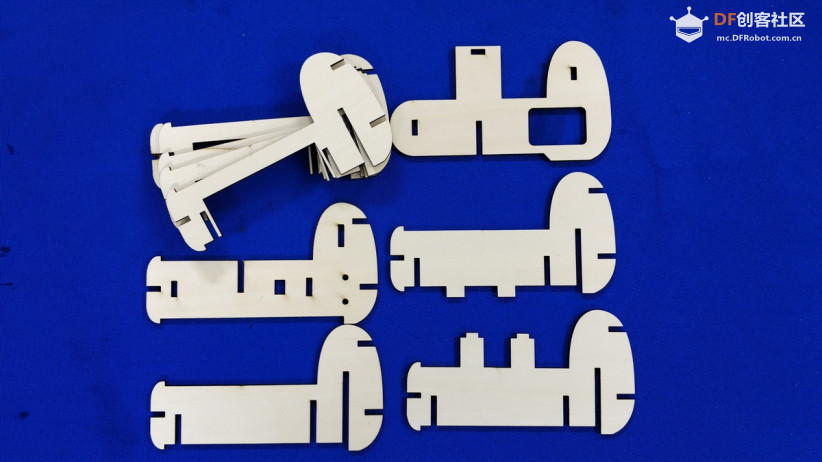

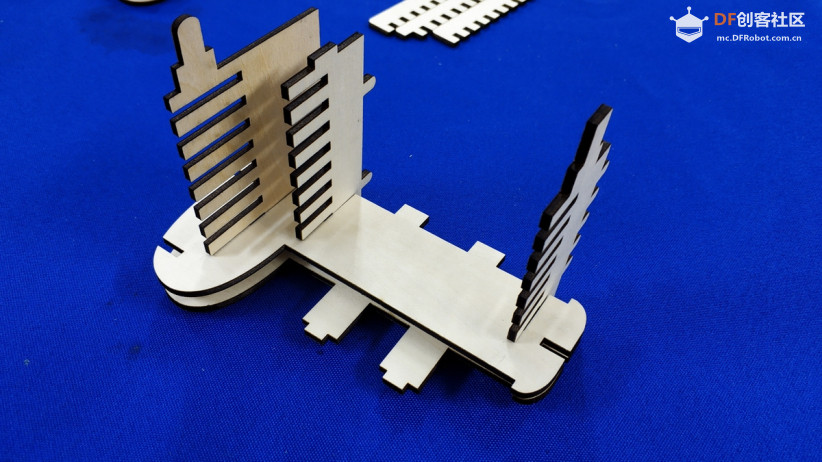

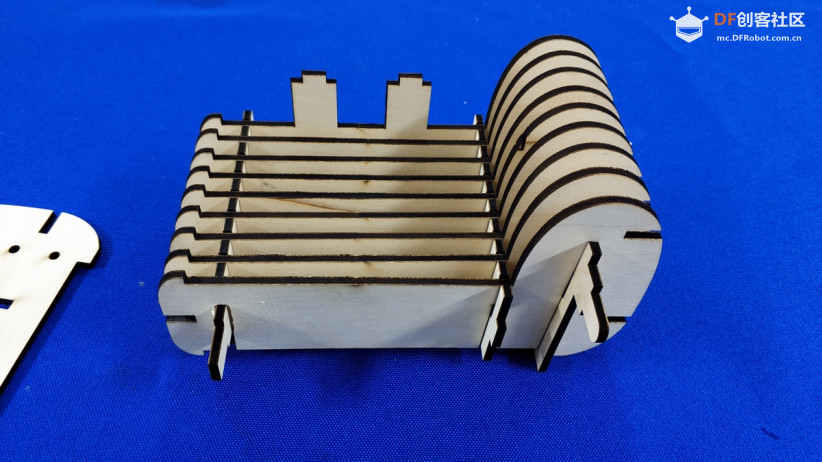

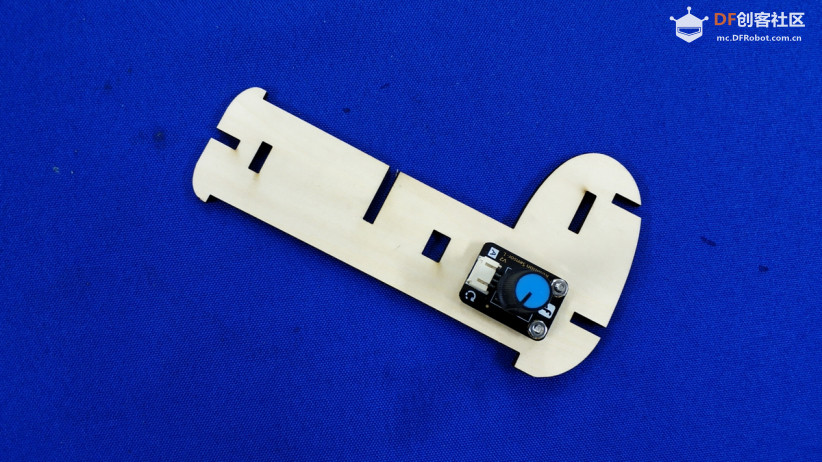

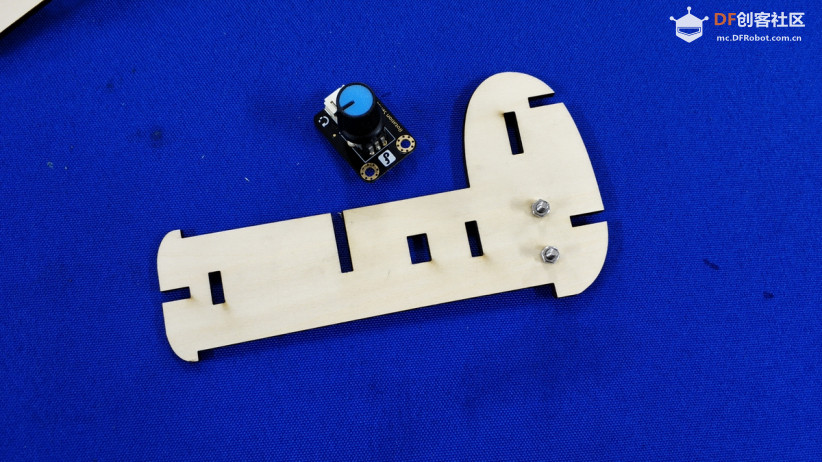

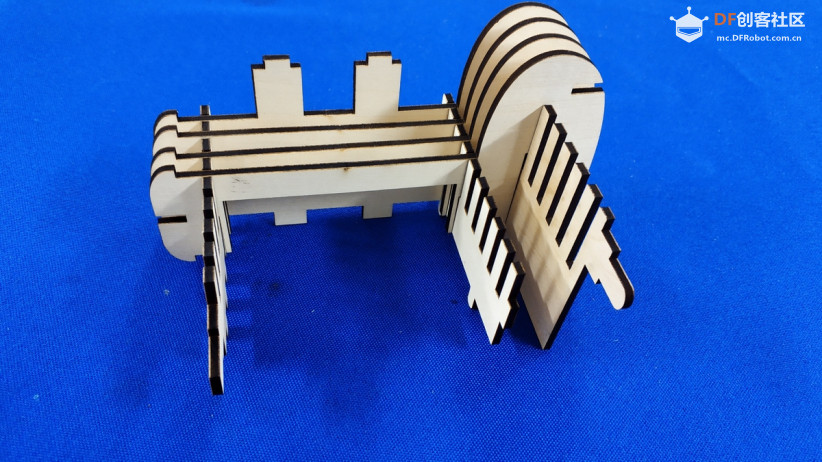

机身部分

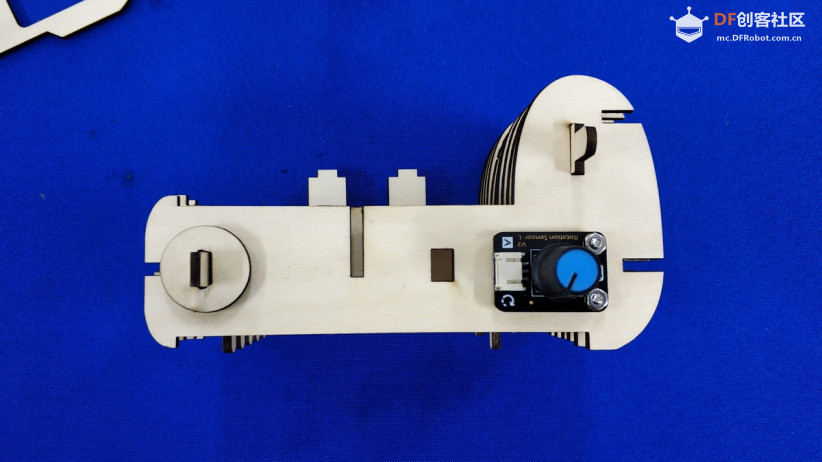

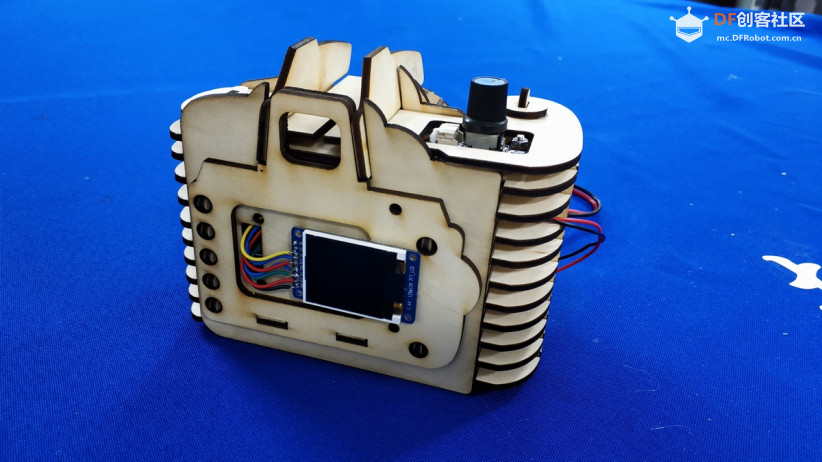

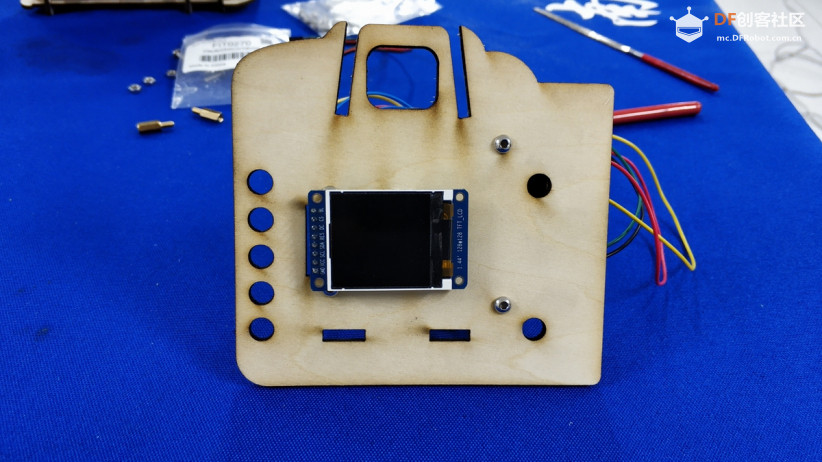

机身前后面板

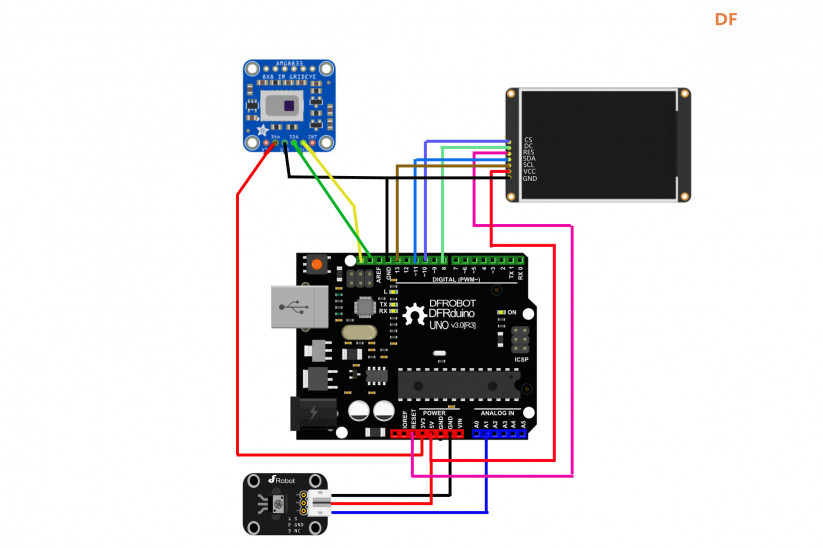

3.电路连线

4代码编写


#include <Adafruit_GFX.h>    // Core graphics library
#include <Adafruit_ILI9341.h>
#include <SPI.h>

#include <Wire.h>
#include <Adafruit_AMG88xx.h>

#ifdef ESP8266
   #define STMPE_CS 16
   #define TFT_CS   0
   #define TFT_DC   15
   #define SD_CS    2
#endif
#ifdef ESP32
   #define STMPE_CS 32
   #define TFT_CS   15
   #define TFT_DC   33
   #define SD_CS    14
#endif
#if defined(__AVR__) || defined(ARDUINO_ARCH_SAMD) || defined(ARDUINO_ARCH_SAM)
   #define STMPE_CS 6
   #define TFT_CS   9
   #define TFT_DC   10
   #define SD_CS    5
#endif
#ifdef TEENSYDUINO
   #define TFT_DC   10
   #define TFT_CS   4
   #define STMPE_CS 3
   #define SD_CS    8
#endif
#ifdef ARDUINO_STM32_FEATHER
   #define TFT_DC   PB4
   #define TFT_CS   PA15
   #define STMPE_CS PC7
   #define SD_CS    PC5
#endif
#ifdef ARDUINO_FEATHER52
   #define STMPE_CS 30
   #define TFT_CS   13
   #define TFT_DC   11
   #define SD_CS    27
#endif

//Comment this out to remove the text overlay
#define SHOW_TEMP_TEXT

//low range of the sensor (this will be blue on the screen)
#define MINTEMP 20

//high range of the sensor (this will be red on the screen)
#define MAXTEMP 28

//the colors we will be using
const uint16_t camColors[] = {0x480F,
0x400F,0x400F,0x400F,0x4010,0x3810,0x3810,0x3810,0x3810,0x3010,0x3010,
0x3010,0x2810,0x2810,0x2810,0x2810,0x2010,0x2010,0x2010,0x1810,0x1810,
0x1811,0x1811,0x1011,0x1011,0x1011,0x0811,0x0811,0x0811,0x0011,0x0011,
0x0011,0x0011,0x0011,0x0031,0x0031,0x0051,0x0072,0x0072,0x0092,0x00B2,
0x00B2,0x00D2,0x00F2,0x00F2,0x0112,0x0132,0x0152,0x0152,0x0172,0x0192,
0x0192,0x01B2,0x01D2,0x01F3,0x01F3,0x0213,0x0233,0x0253,0x0253,0x0273,
0x0293,0x02B3,0x02D3,0x02D3,0x02F3,0x0313,0x0333,0x0333,0x0353,0x0373,
0x0394,0x03B4,0x03D4,0x03D4,0x03F4,0x0414,0x0434,0x0454,0x0474,0x0474,
0x0494,0x04B4,0x04D4,0x04F4,0x0514,0x0534,0x0534,0x0554,0x0554,0x0574,
0x0574,0x0573,0x0573,0x0573,0x0572,0x0572,0x0572,0x0571,0x0591,0x0591,
0x0590,0x0590,0x058F,0x058F,0x058F,0x058E,0x05AE,0x05AE,0x05AD,0x05AD,
0x05AD,0x05AC,0x05AC,0x05AB,0x05CB,0x05CB,0x05CA,0x05CA,0x05CA,0x05C9,
0x05C9,0x05C8,0x05E8,0x05E8,0x05E7,0x05E7,0x05E6,0x05E6,0x05E6,0x05E5,
0x05E5,0x0604,0x0604,0x0604,0x0603,0x0603,0x0602,0x0602,0x0601,0x0621,
0x0621,0x0620,0x0620,0x0620,0x0620,0x0E20,0x0E20,0x0E40,0x1640,0x1640,
0x1E40,0x1E40,0x2640,0x2640,0x2E40,0x2E60,0x3660,0x3660,0x3E60,0x3E60,
0x3E60,0x4660,0x4660,0x4E60,0x4E80,0x5680,0x5680,0x5E80,0x5E80,0x6680,
0x6680,0x6E80,0x6EA0,0x76A0,0x76A0,0x7EA0,0x7EA0,0x86A0,0x86A0,0x8EA0,
0x8EC0,0x96C0,0x96C0,0x9EC0,0x9EC0,0xA6C0,0xAEC0,0xAEC0,0xB6E0,0xB6E0,
0xBEE0,0xBEE0,0xC6E0,0xC6E0,0xCEE0,0xCEE0,0xD6E0,0xD700,0xDF00,0xDEE0,
0xDEC0,0xDEA0,0xDE80,0xDE80,0xE660,0xE640,0xE620,0xE600,0xE5E0,0xE5C0,
0xE5A0,0xE580,0xE560,0xE540,0xE520,0xE500,0xE4E0,0xE4C0,0xE4A0,0xE480,
0xE460,0xEC40,0xEC20,0xEC00,0xEBE0,0xEBC0,0xEBA0,0xEB80,0xEB60,0xEB40,
0xEB20,0xEB00,0xEAE0,0xEAC0,0xEAA0,0xEA80,0xEA60,0xEA40,0xF220,0xF200,
0xF1E0,0xF1C0,0xF1A0,0xF180,0xF160,0xF140,0xF100,0xF0E0,0xF0C0,0xF0A0,
0xF080,0xF060,0xF040,0xF020,0xF800,};

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC);

Adafruit_AMG88xx amg;
unsigned long delayTime;
float pixels[AMG88xx_PIXEL_ARRAY_SIZE];
uint16_t displayPixelWidth, displayPixelHeight;

void setup() {
  delay(500);
  Serial.begin(9600);
    Serial.println(F("AMG88xx thermal camera!"));

    tft.begin();
    tft.fillScreen(ILI9341_BLACK);

    displayPixelWidth = tft.width() / 8;
    displayPixelHeight = tft.width() / 8; //Keep pixels square

    tft.setRotation(0);

    bool status;

    // default settings
    status = amg.begin();
    if (!status) {
        Serial.println("Could not find a valid AMG88xx sensor, check wiring!");
        while (1);
    }

    Serial.println("-- Thermal Camera Test --");
    delay(100); // let sensor boot up

}

void loop() {
  //read all the pixels
  amg.readPixels(pixels);

  for(int i=0; i<AMG88xx_PIXEL_ARRAY_SIZE; i++){

    int colorTemp;
    if(pixels[i] >= MAXTEMP) colorTemp = MAXTEMP;
    else if(pixels[i] <= MINTEMP) colorTemp = MINTEMP;
    else colorTemp = pixels[i];

    uint8_t colorIndex = map(colorTemp, MINTEMP, MAXTEMP, 0, 255);

    colorIndex = constrain(colorIndex, 0, 255);
    //draw the pixels!
    tft.fillRect(displayPixelHeight * floor(i / 8), 40 + displayPixelWidth * ((AMG88xx_PIXEL_ARRAY_SIZE - i - 1) % 8),
        displayPixelHeight, displayPixelWidth, camColors[colorIndex]);

    #ifdef SHOW_TEMP_TEXT
      tft.setCursor( displayPixelHeight * floor(i / 8) + displayPixelHeight/2 - 12,
                     40 + displayPixelWidth * ((AMG88xx_PIXEL_ARRAY_SIZE - i - 1) % 8) + displayPixelHeight/2 - 4);
      tft.setTextColor(ILI9341_WHITE);  tft.setTextSize(1);
      tft.print(pixels[i],1);
    #endif

  }
}
复制代码
