令牛顿脑壳疼的Boson物理编程重力模型
2021-06-256576
AI 快速预览详细
Boson物理编程重力模型是一个结合牛顿和苹果故事的创意科学实验。通过Boson造物粒子免编程积木模块，制作一个180度旋转对称的图形，向上是苹果树，向下是牛顿的头。中间加上滑动的苹果，当苹果落下时，无论砸到哪个牛顿的头都会接通电路，点亮LED。这个项目适合STEM教育场景，能够激发孩子的创造力和好奇心。
|

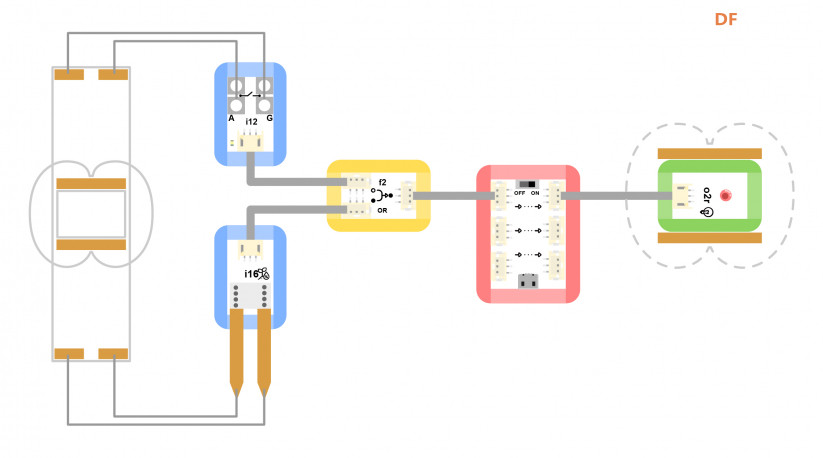

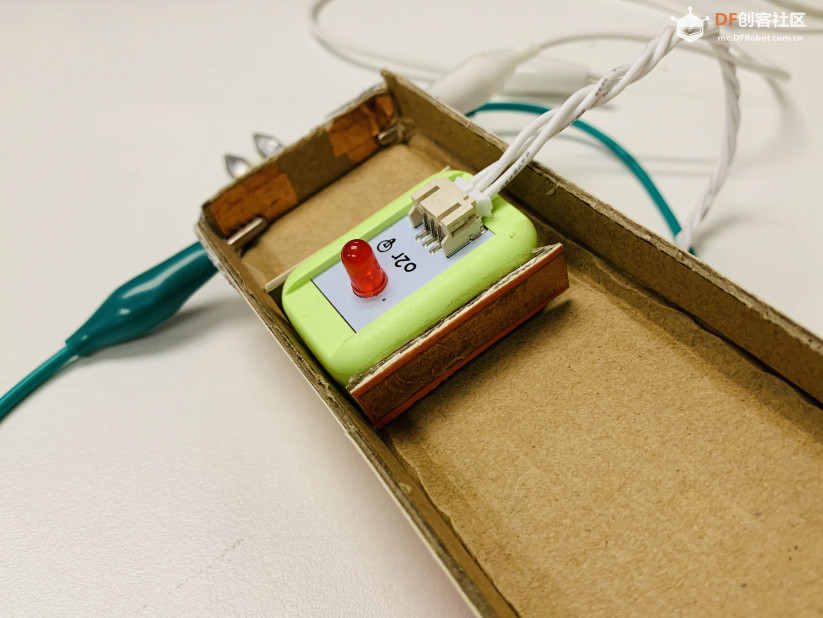

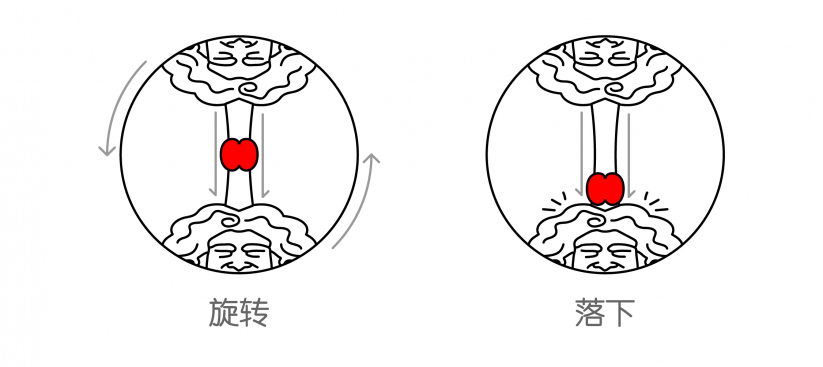

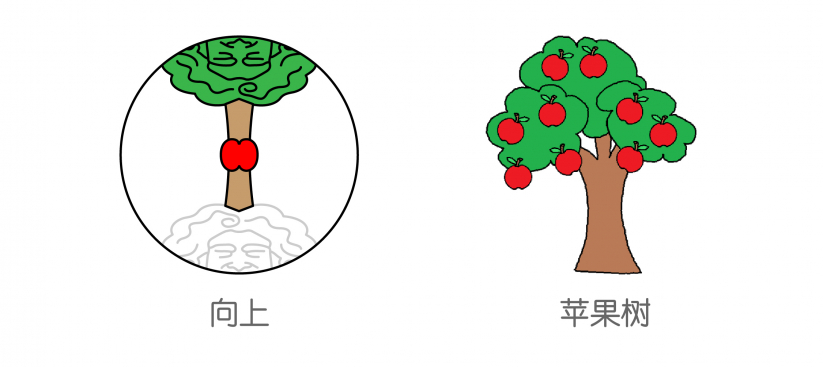

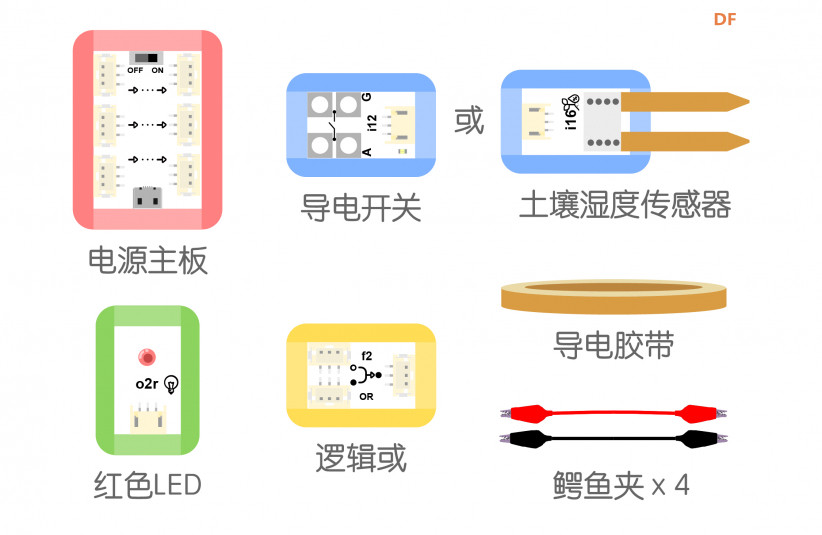

突发奇想想要制作一个表现重力现象的实体模型，通过重力闭合导电开关，当然外形上如果能结合牛顿和苹果的故事就更好了。因为树冠和牛顿卷卷的头发形状的某种相似性（？），我设计了一个180度旋转对称的图形，向上时是苹果树的图形，向下是牛顿的头。   中间加上滑动的苹果，因为重力作用无论怎样旋转，牛顿的头总是会出现在树下被苹果砸中。  电路部分在两侧的头上设置导电开关，苹果的作为导体，当苹果落下无论砸到哪个牛顿的头时都会接通电路，苹果发光。 所需元件： 这里用到了Boson造物粒子免编程的积木模块，红色LED代表苹果，用导电开关或土壤湿度传感器检测电路是否闭合。使用逻辑“或”模块当任意一侧电路接通时都会点亮LED。  树干的部分，用纸盒制作滑动的卡槽，纸盒上下内面如图贴上两段导电胶带，用鳄鱼夹与导电开关或土壤湿度传感器连接。作为苹果的LED模块上下贴上导电胶带，当在卡槽中因重力滑动接触到两端的胶带，从而闭合电路传递信号给电源主板。  原型制作：  *在纸盒和苹果两侧制作导电开关  *将模块固定在纸盒的反面  *苹果因重力落下点亮LED 存在的问题： 因为卡槽的摩擦力，苹果在下滑过程中不是特别流畅。LED模块自身太轻，所以导电开关的连接不太稳定。可以在材料和结构上优化。牛顿头的部分动图示意一下之后再做吧哈哈～  |
