【教程】从零开始制作ESP8266最小开发板，玩转物联网

ESP8266已经成为了非常棒的模组，在网上也有很多官方教程。ESP8266开发板的核心其实就是乐鑫公司的ESP8266的模块。

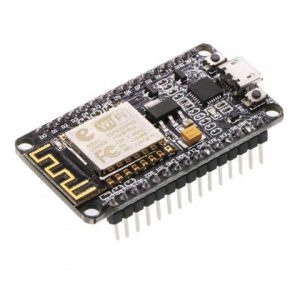

ESP8266-NodeMCU是一个开源硬件开发板，由于它支持WIFI功能，所以在物联网（IOT）领域广泛运用，也广受爱好者好评。你可以用它搭建一个智能家居系统，远程控制电器，也可以来做一个网络时钟。总之，使用NodeMCU开发板可以简单流程搭建很多不简单而好玩的项目。

但，我们如何从零开始制作一块简单的ESP8266开发板呢？我们前面说了，NodeMCU开发板是开源的、开源的、开源的！但是，这么大一块也太不方便了吧。我今天要讲的就是怎么把ESP8266开发板最小化，给大家一个参考。大家可以自行根据需要的功能加入传感器等，将其集成在一张PCB中，完成高精度类似产品级的开发。

什么，你说你不会3D建模？

赶快去学习之前的3DONE如入门教程啊：

先别急着走哈，如果你不会3D建模之后再去学习啊，如果你会了不管什么软件其实都行（我最近在研究Fusion360，非常良心，个人用是免费的）

这一篇详细介绍PCB设计，没有PCB哪里有高集成度的开发板呢？

这里使用一个在线的PCBEDA：立创EDA立创EDA(标准版) - 免费、易用、强大的在线电路设计软件 (lceda.cn)（其实EDA软件也很多，主要是LC免费且适合新手，如果将AD你会嫌我啰嗦的），现在有某些PCB厂商已经宣布免费打样了，每个月两次，加起来就是4次（薅羊毛真香啊），这真的不是广告。

想要制作最小系统板就要先了解其最小电路。安信可的ESP模组提供了详尽的规格书（数据手册）供大家参考，这里我把电路直接放出来。

选型上，我们使用ESP12E.

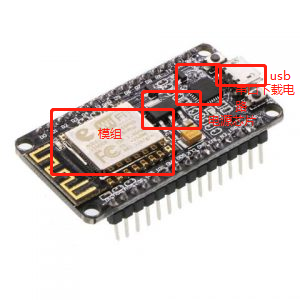

一个完整的物联网最小开发板除了主角儿12E模组之外还需要什么？

还是以NodeMCU来看，还需要usb to ttl串口下载电路。这就好比你不会说英文且要与外国人交流，这时候就需要一个翻译。同理，我们需要usb-ttl电平转化电路，通过芯片来转化成主控可以听得懂的东西，才能把代码传给它。

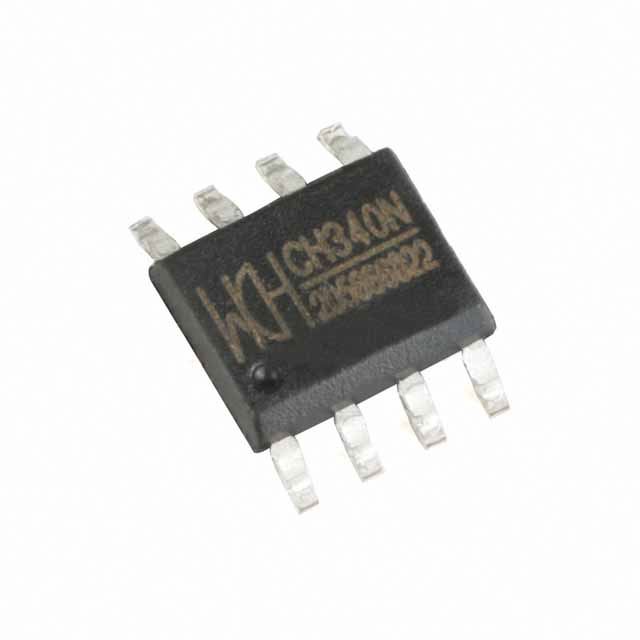

这里我们使用南京沁恒公司CH340系列产品线中的CH340N，很方便买到，主要是它体积小。

如果你初次使用，去他们公司官网下载驱动程序哈。

我们还需要usb,都2021年了肯定需要用TeypeC啊，大家找到自己手机原装的充电线（我居然又买了一条，真贵/(ㄒoㄒ)/~~）就可以下载了。

电源芯片使用友台半导体的1117芯片

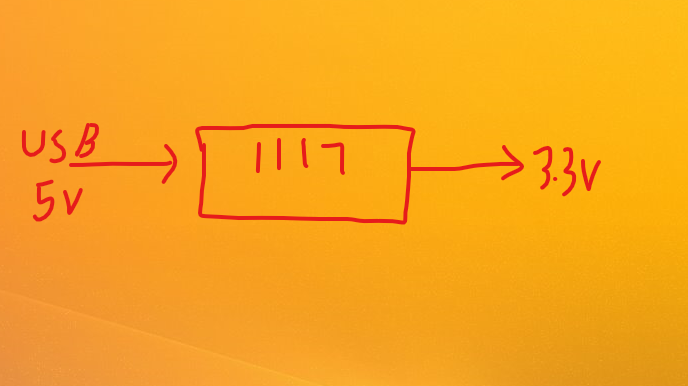

，网上买注意买1117 3.3的，3.3其实就是我们ESP模组的最佳供电电压了，这个芯片其实就是中间商，把USB的5V变成3.3V给电路。

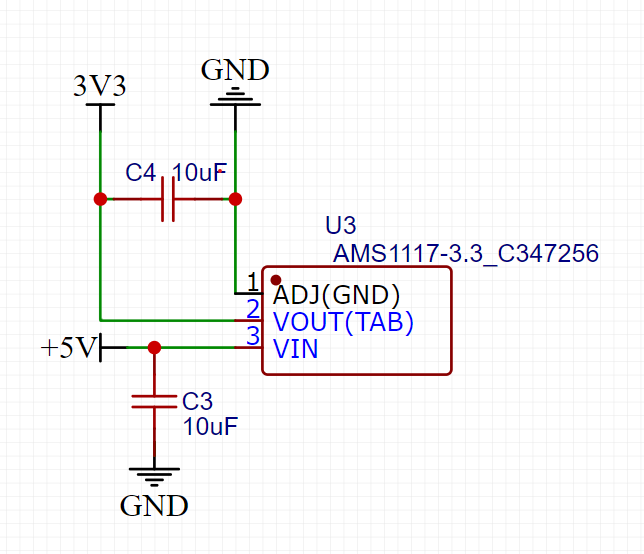

其应用电路是这样的。

接着还需要买一些排针和电阻电容，这个后面会告诉你怎么把所有元器件导出成表格统一下单。

现在我们就可以设计电路了。

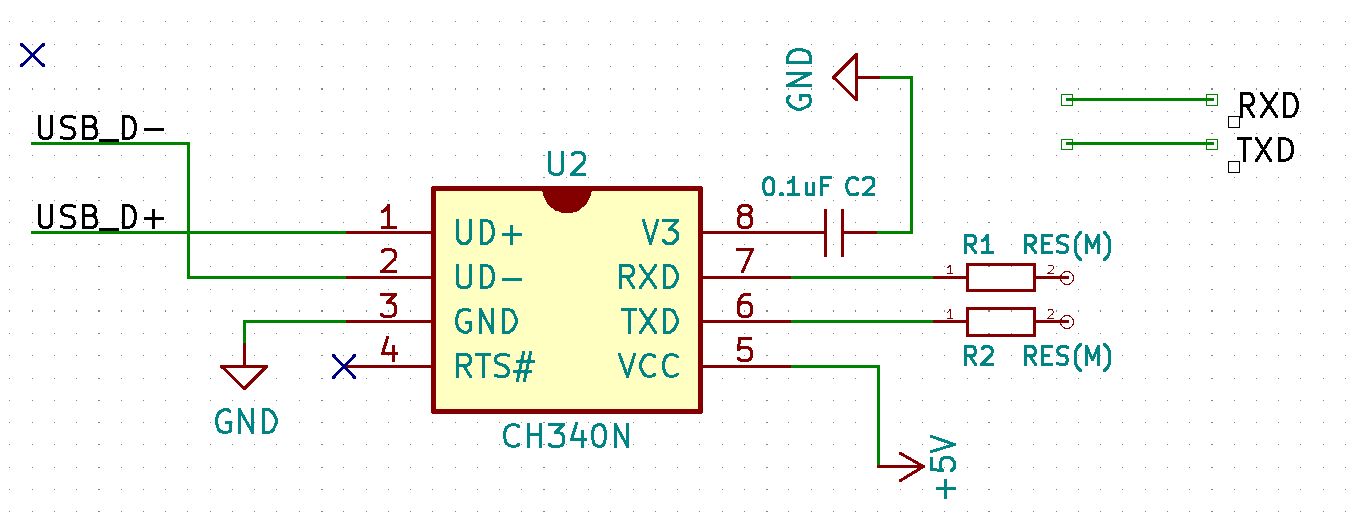

串口下载电路：

这里注意：CH340N的RXD和TXD是通信的重要引脚。RXD要与ESP12E的TXD连接，12E的RXD与CH340N的TXD连接，也就是反着接！

那么好事的同学会问，为啥呀？

问得好。其实，有发送就要有接受，如果把发送与发送接在一起你觉得能行吗？

电源电路：

电源电路就是前面提到的方法，上图中的100微法电容是滤波用的，我们设计时候可以更改位置。

接着到了万众瞩目的实操环节。

首先按照上面的链接到里立创EDA（标准版）的在线编辑器里，首次使用需要注册登录一下。

我们点击“新建工程”即可创建专门的Project。

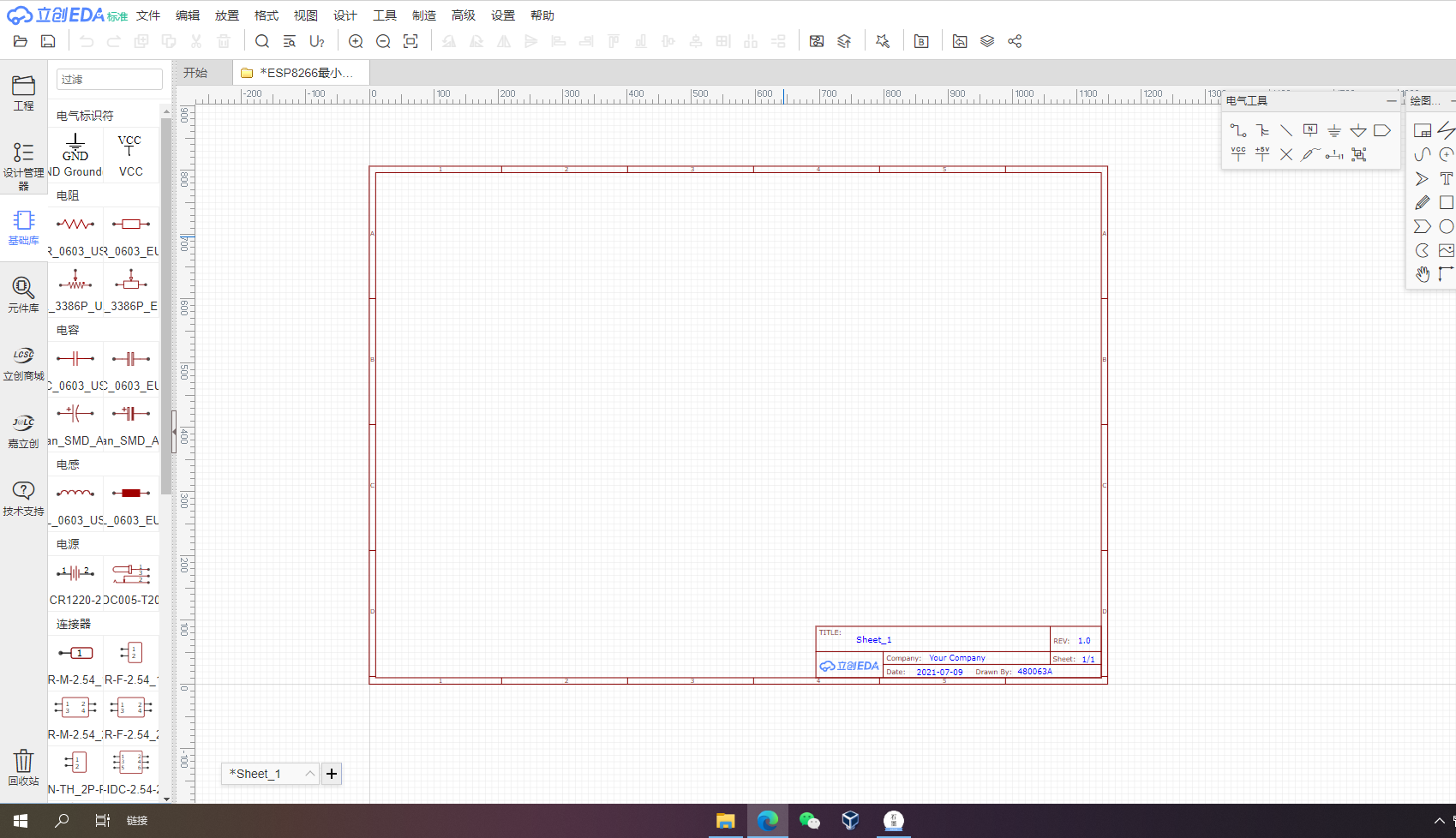

取名并描述，按下“保存”就可以进入编辑界面。

我i们点击元件库就可以搜索元器件。

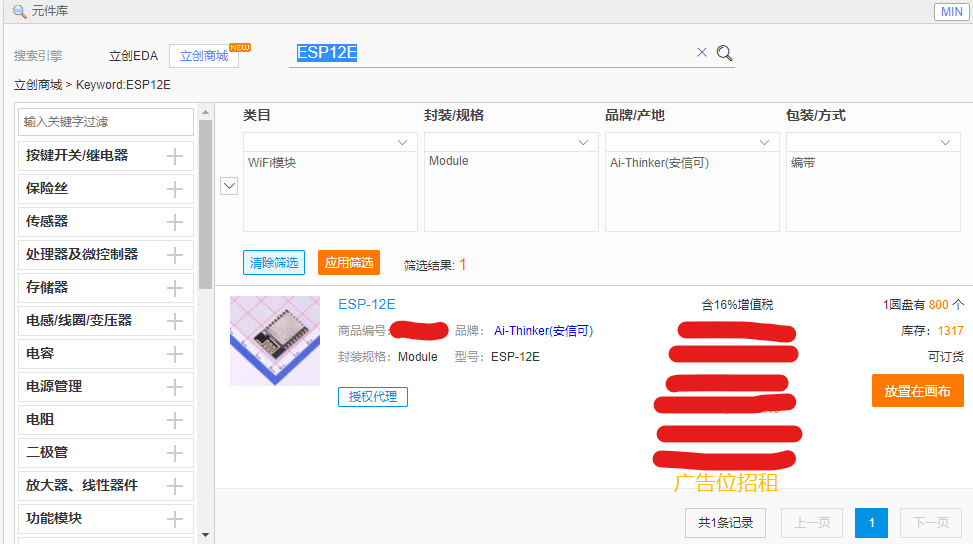

有些元器件你可以在“立创商城”栏中搜索，并且可以筛选封装。

封装涉及到元器件的参数，所以一定要注意，购买元件时也要购买相同封装产品。（电阻电容常见有0805等封装）

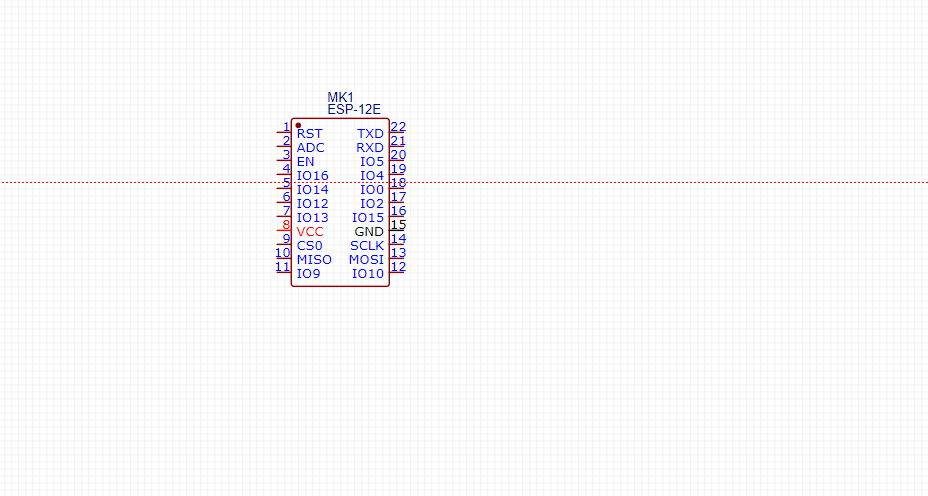

我们搜索ESP12E，点击“放置在画布”。

鼠标左键单击，即可放置一个，然后鼠标右键单击以取消第二个放置。

用同样方法放置其他元器件，一定要注意封装，电阻电容我这里统一使用0805的，usb母座搜索Tepyc后一定要注意样式，买错了就很尴尬。其实你可以去他们的**商城买的。

放置好元件后你可以找到对应引脚，然后画线，GND等符号可以在上方的“电气工具”栏目中找到，3.3V的标识需要你点击VCC标识后进行一下修改。

另外，栏目中的“网络端口”只要两个端口的名称相同就相当于两端连在一起了哈，要手动单击修改名称。

对了，Ctrl＋C或者＋V按键可以复制粘贴。

搜索时候可以搜名称＋参数＋封装哈。

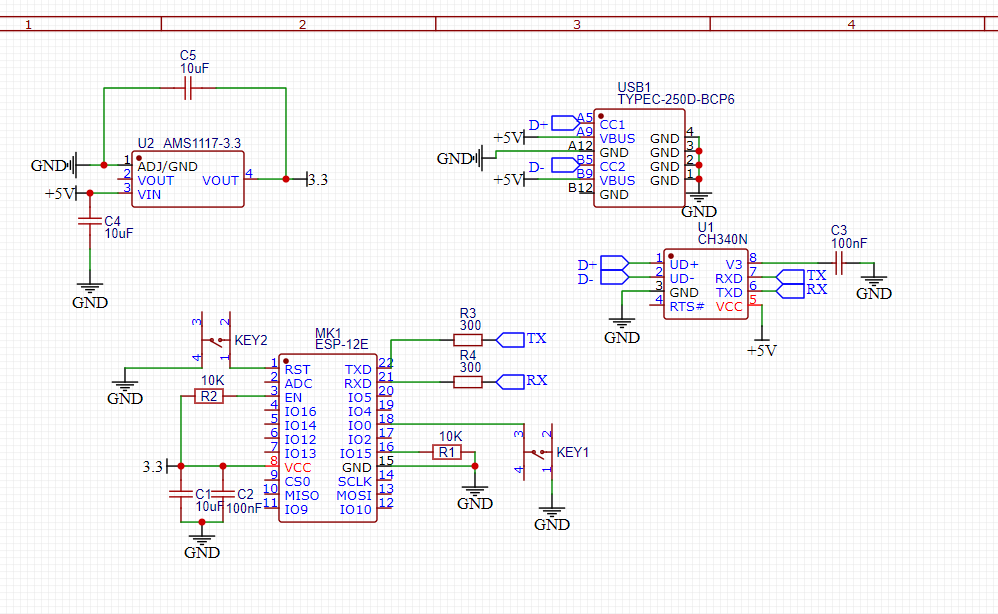

经过一段时间绘制，得到这样的图。

接着就要绘制印刷电路板（PCB）了。

我们在上方菜单的”文件“中点击”保存“，然后找到”设计“——”原理图转PCB“。

若弹出检查网络可直接选择”否“。

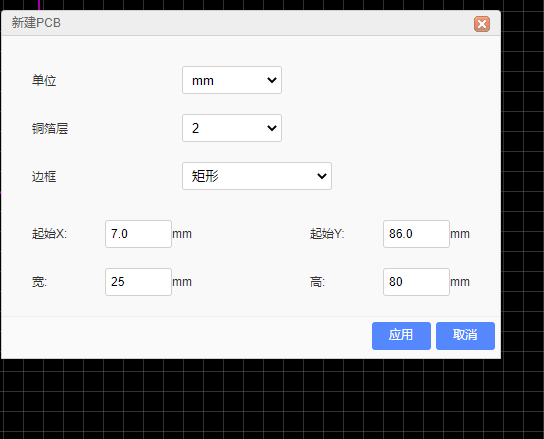

这里的PCB尺寸其实可以很小，但这里为了方便显示我们设计成25mm*80mm的双层板子。

点击”应用“即可。

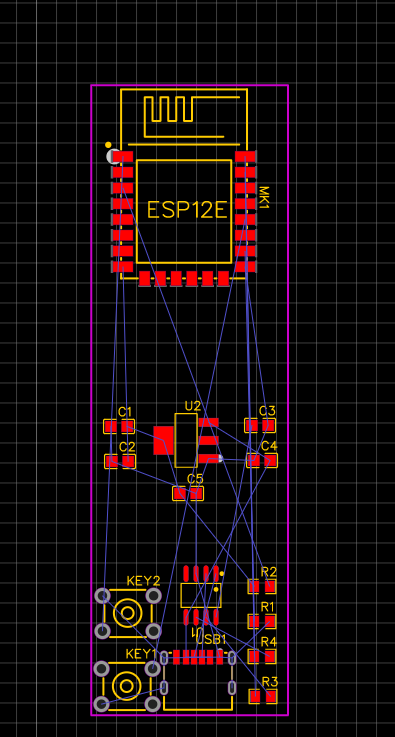

鼠标左键按住框选全部元器件到指定位置，开始一个个拖动元器件到指定位置。

键盘上的上下左右按键可以对位置进行细微调整。

注意我们的元器件必须都在框内。

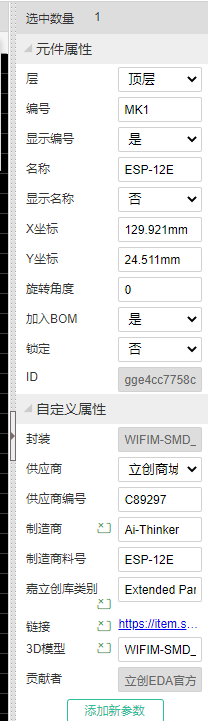

这里右边的参数我们不改变，让所有元器件都在同一个面上，方便布线和焊接。

按住空格键可旋转元器件。

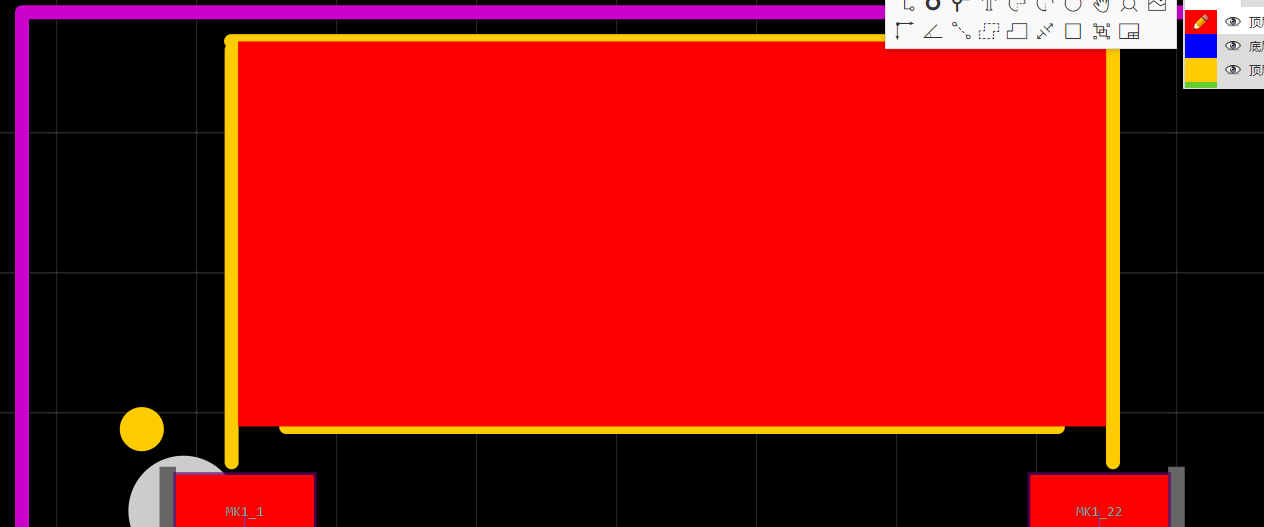

布置好之后根据数据手册，我们在ESP12E天线处开孔。

PCB工具栏中选择”矩形“绘制到天线上，然后选中右击点”转为槽孔“。

这样PCB就会给天线位置打一个大骷髅以增强天线性能。

接下来就是一个很肝的过程——布线。

我们选择PCB工具栏的第一个”导线“，根据提示尽可能有规则的布线。

这里需要很长时间。

那么，如果线正好被挡住怎么办？

我们使用”过孔“工具，放置一个过孔在导线处，然后在”层与元素中“选择底层（蓝色），再用导线穿过刚才挡住的部分，再用过孔，再选择顶层来走线即可。

说了这么复杂，你是不是想要放弃？

如果你很懒，可以自动布线啊。（省去前面所有过程，全自动，一步到位）

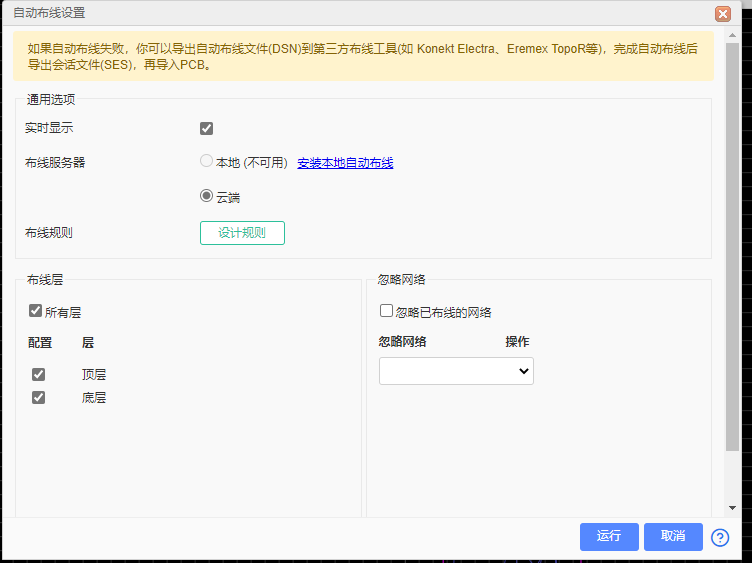

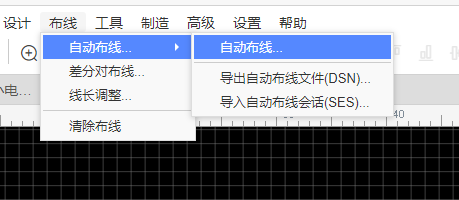

选择”自动布线“。

点击”运行“。

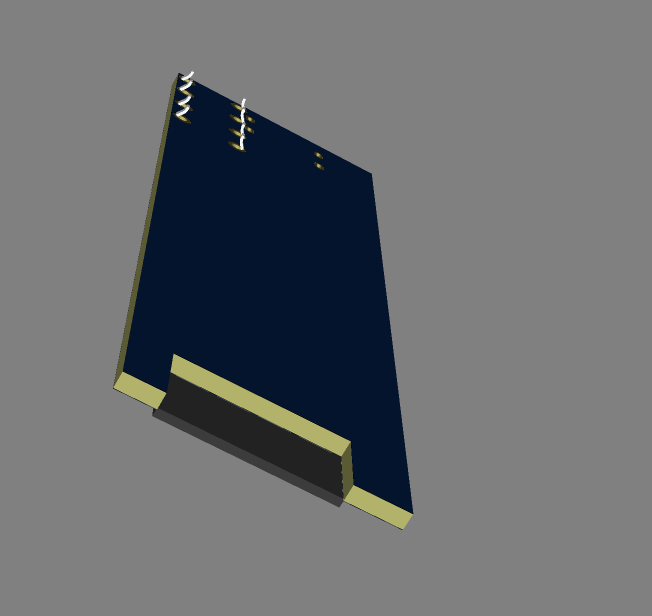

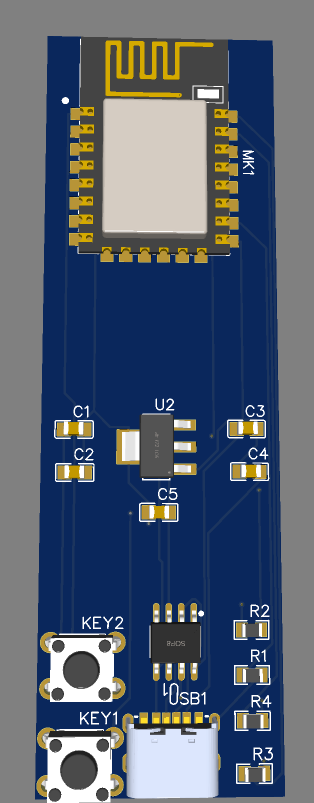

现在一个完整PCB就好了。

我们还需要引出排针方便连接传感器。

先保存PCB再到原理图中画，画好保存后只要点击更新PCB就好了。

然后再布线，检查无误即可完成PCB的制作！

我们可以导出BOM表格，这种文件可以直接去买元器件，很省事但也会贵一点。你也可去按照封装分别买便宜的。

接着导出PCB制板文件即可。

把文件上传到PCB公司网站或下单助手中，填写你的收货相关信息，三四天后你就收到了PCB成品！

接着你需要焊接购买好的元器件。

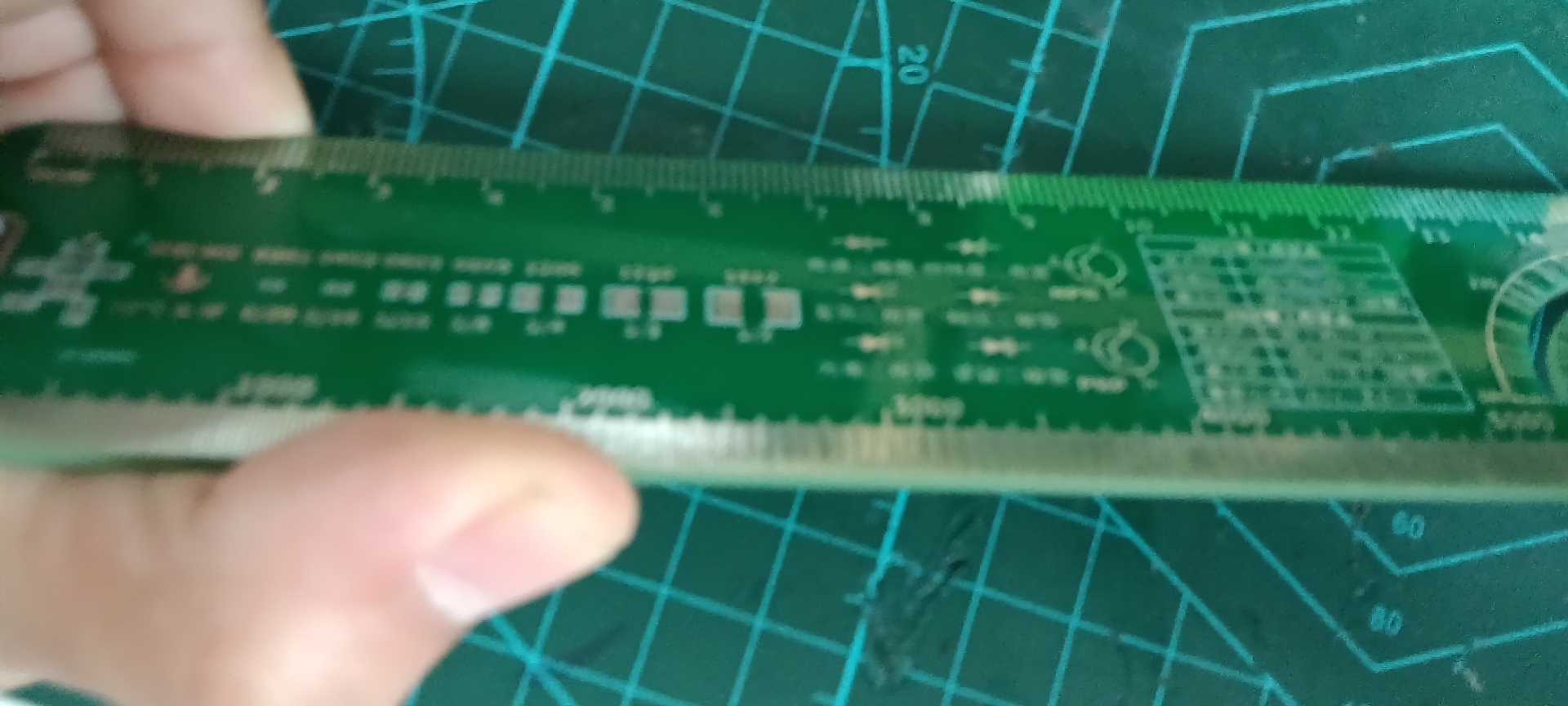

完成后大概这样。

焊接时候注意根据BOM上的信息对应PCB标号来焊接，一定要仔细，焊接usb座时候小心短路。

这里有一个简单方法，那就是在上面的焊盘上抹上一点点焊锡浆（适量），然后用烙铁焊接或者回流焊。

对回流焊技术感兴趣可以戳这篇：烤肉vs贴片 | 电熨斗改造的微型回流焊加热台 - DF创客社区 - 分享创造的喜悦 (dfrobot.com.cn)

我觉得还蛮有意思的，好像还出现在了2021年6月的《无线电》杂志上。

安装ArduinoIDE，配置好ESP8266环境并下载CH340驱动程序。

然后编程（俗称注入灵魂），上传。

这一过程这里不多赘述，不会的可以去本社区看看其他文章。

本文仅提供一个创作思路，供大家参考，不含任何商业性质（不过免费PCB真的香啊）。

创作不易，感谢你可以看到这里。
