【Arduino】168种传感器模块系列实验（48）---三轴ADXL345模块
2022-05-125.6万
AI 快速预览详细
本文介绍了ADXL345三轴加速度传感器模块的实验步骤和实物照片。通过详细的实验步骤，你可以轻松掌握ADXL345传感器的使用方法。这种高精度传感器适用于测量三轴加速度，适用于机器人控制、运动监测等应用场景。
|

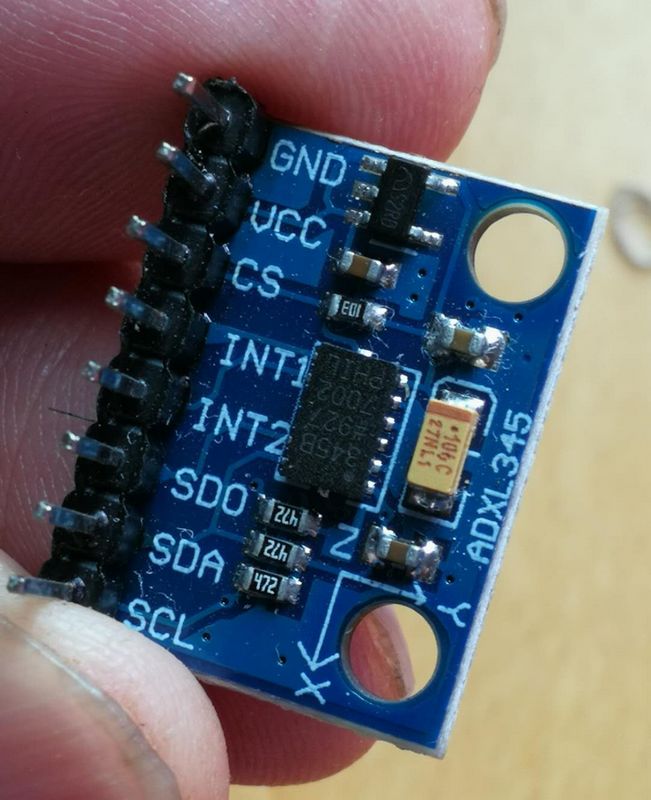

ADXL345三轴加速度传感器模块的实物照片  |
创作许可协议
本项目采用 None(不开放任何权利，保留所有权利) 进行许可。
|
ADXL345三轴加速度传感器模块的实物照片 |
创作许可协议
本项目采用 None(不开放任何权利，保留所有权利) 进行许可。
创作许可协议
本项目采用 None(不开放任何权利，保留所有权利) 进行许可。
[/font][/align][align=left]
[/align]
[/font][/align][align=left]
[/align]
[/font][/align][code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

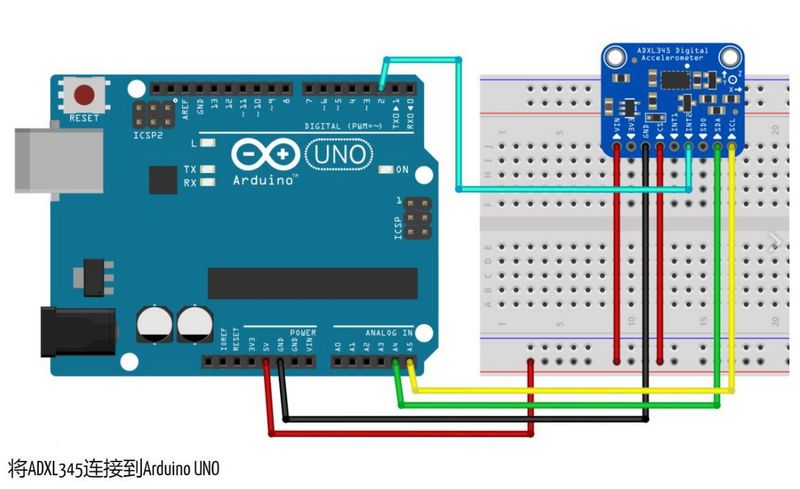

程序十七：数据就绪中断在 Arduino 引脚 2 上触发中断（分配给 INT2）
*/
#include
#include
#define ADXL345_I2CADDR 0x53
const int int2Pin = 2; // 中断引脚
volatile bool dataReady = false;
/* 有几种方法可以创建ADXL345对象：
ADXL345_WE myAcc = ADXL345_WE() -> uses Wire / I2C Address = 0x53
ADXL345_WE myAcc = ADXL345_WE(ADXL345_I2CADDR) -> uses Wire / ADXL345_I2CADDR
ADXL345_WE myAcc = ADXL345_WE(&wire2) -> uses the TwoWire object wire2 / ADXL345_I2CADDR
ADXL345_WE myAcc = ADXL345_WE(&wire2, ADXL345_I2CADDR) -> all together
*/
ADXL345_WE myAcc = ADXL345_WE(ADXL345_I2CADDR);
void setup() {
Wire.begin();
Serial.begin(9600);
pinMode(int2Pin, INPUT);
Serial.println("ADXL345实验程序 - 数据就绪中断");
Serial.println();
if (!myAcc.init()) {
Serial.println("ADXL345 未连接！");
}
myAcc.setDataRate(ADXL345_DATA_RATE_0_20);
myAcc.setRange(ADXL345_RANGE_2G);
attachInterrupt(digitalPinToInterrupt(int2Pin), dataReadyISR, RISING);
/* 默认中断引脚极性为高电平有效。如果您愿意，请更改 */
// myAcc.setInterruptPolarity(ADXL345_ACT_LOW);
myAcc.setInterrupt(ADXL345_DATA_READY, INT_PIN_2);
}
/* 在以下循环中，INT2 上只能出现一种中断类型。
如果您期望有更多的候选人，您可以检查如下：
uint8_t intType = myAcc.readAndClearInterrupts（）;
if（myAcc.checkInterrupt（intType， ADXL345_DATA_READY））{
Serial.println（“DATA READY CONFIRMED”）;
}
*/
void loop() {
// 你看这里是无延迟控制输出速率
if (dataReady == true) {
xyzFloat g = myAcc.getGValues();
Serial.print("g-x = ");
Serial.print(g.x);
Serial.print(" | g-y = ");
Serial.print(g.y);
Serial.print(" | g-z = ");
Serial.println(g.z);
dataReady = false;
}
}
void dataReadyISR() {
dataReady = true;
}[/code]
[/align][align=left]
[/align]
[/font][/align][align=left]
[/align]
[/font][/align][code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

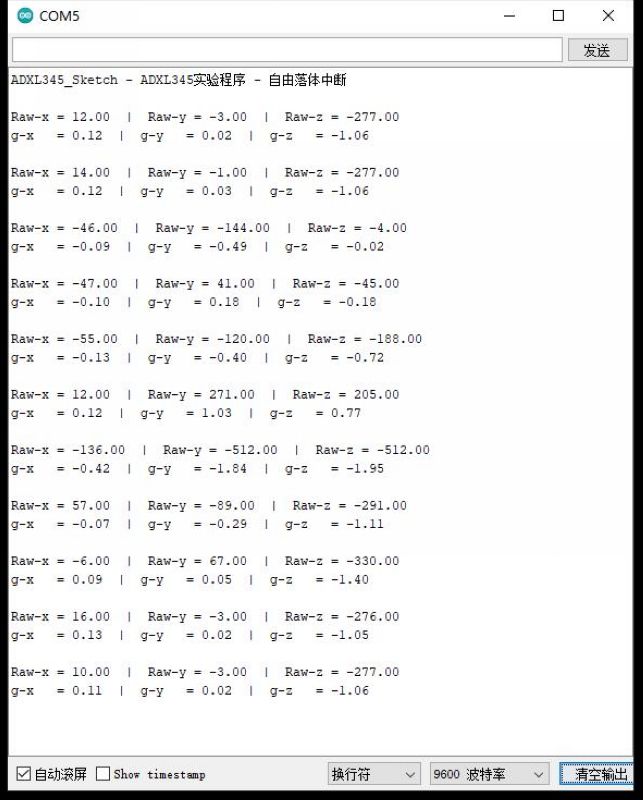

程序十六：ADXL345自由落体中断（激活并分配给 INT2）
*/
#include
#include
#define ADXL345_I2CADDR 0x53
const int int2Pin = 2;
volatile bool freeFall = false;
/* 有几种方法可以创建您的 ADXL345 对象：
ADXL345_WE myAcc = ADXL345_WE() -> uses Wire / I2C Address = 0x53
ADXL345_WE myAcc = ADXL345_WE(ADXL345_I2CADDR) -> uses Wire / ADXL345_I2CADDR
ADXL345_WE myAcc = ADXL345_WE(&wire2) -> uses the TwoWire object wire2 / ADXL345_I2CADDR
ADXL345_WE myAcc = ADXL345_WE(&wire2, ADXL345_I2CADDR) -> all together
*/
ADXL345_WE myAcc = ADXL345_WE(ADXL345_I2CADDR);
void setup() {
Wire.begin();
Serial.begin(9600);
pinMode(int2Pin, INPUT);
Serial.println("ADXL345_Sketch - ADXL345实验程序 - 自由落体中断");
Serial.println();
if (!myAcc.init()) {
Serial.println("ADXL345 未连接！");
}
/* 插入测试的数据并取消注释以获得更精确的结果 */
myAcc.setCorrFactors(-295.0, 255.0, -283.0, 264.0, -262.0, 265.0);
myAcc.setDataRate(ADXL345_DATA_RATE_25);
myAcc.setRange(ADXL345_RANGE_2G);
/* setFreeFallThresholds函数的参数为：
-g 阈值——不要选择太低的参数。 0.3 - 0.6 克就可以了。
- 以毫秒为单位的时间阈值，最大值为 1275。推荐为 100 - 350；
如果时间阈值太低，则可以将振动检测为自由落体。
*/
myAcc.setFreeFallThresholds(0.4, 100);
/* 你可以选择以下中断：
Variable name: Triggered, if:
ADXL345_OVERRUN - new data replaces unread data
ADXL345_WATERMARK - the number of samples in FIFO equals the number defined in FIFO_CTL
ADXL345_FREEFALL - acceleration values of all axes are below the threshold defined in THRESH_FF
ADXL345_INACTIVITY - acc. value of all included axes are < THRESH_INACT for period > TIME_INACT
ADXL345_ACTIVITY - acc. value of included axes are > THRESH_ACT
ADXL345_DOUBLE_TAP - double tap detected on one incl. axis and various defined conditions are met
ADXL345_SINGLE_TAP - single tap detected on one incl. axis and various defined conditions are met
ADXL345_DATA_READY - new data available
Assign the interrupts to INT1 (INT_PIN_1) or INT2 (INT_PIN_2). Data ready, watermark and overrun are
always enabled. You can only change the assignment of these which is INT1 by default.
You can delete interrupts with deleteInterrupt(type);
*/
myAcc.setInterrupt(ADXL345_FREEFALL, INT_PIN_2);
attachInterrupt(digitalPinToInterrupt(int2Pin), freeFallISR, RISING);
freeFall = false;
}
void loop() {
xyzFloat raw = myAcc.getRawValues();
xyzFloat g = myAcc.getGValues();
Serial.print("Raw-x = ");
Serial.print(raw.x);
Serial.print(" | Raw-y = ");
Serial.print(raw.y);
Serial.print(" | Raw-z = ");
Serial.println(raw.z);
Serial.print("g-x = ");
Serial.print(g.x);
Serial.print(" | g-y = ");
Serial.print(g.y);
Serial.print(" | g-z = ");
Serial.println(g.z);
Serial.println();
if (freeFall == true) {
Serial.println("Aaaaaaaaah!!!!! - 我是 faaaaallllling!");
delay(1000);
freeFall = false;
/* 通过读取中断寄存器清除中断 */
myAcc.readAndClearInterrupts();
/* 如果您还期望其他中断，您可以检查类型。对于此评论的上一行，
并替换为以下四行：*/
//byte intType = myAcc.readAndClearInterrupts();
//if(myAcc.checkInterrupt(intType, ADXL345_FREEFALL)){
// Serial.println("FREEFALL confirmed");
//}
}
delay(500);
}
void freeFallISR() {
freeFall = true;
}[/code]
[/font][/align][align=left]
[/align]
[/align][align=left]
[/align]
[/font][/align][code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

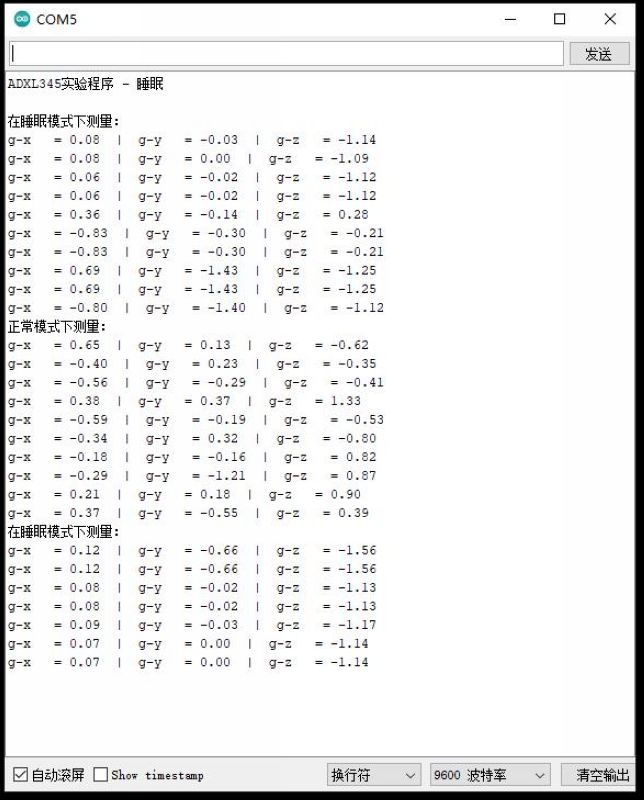

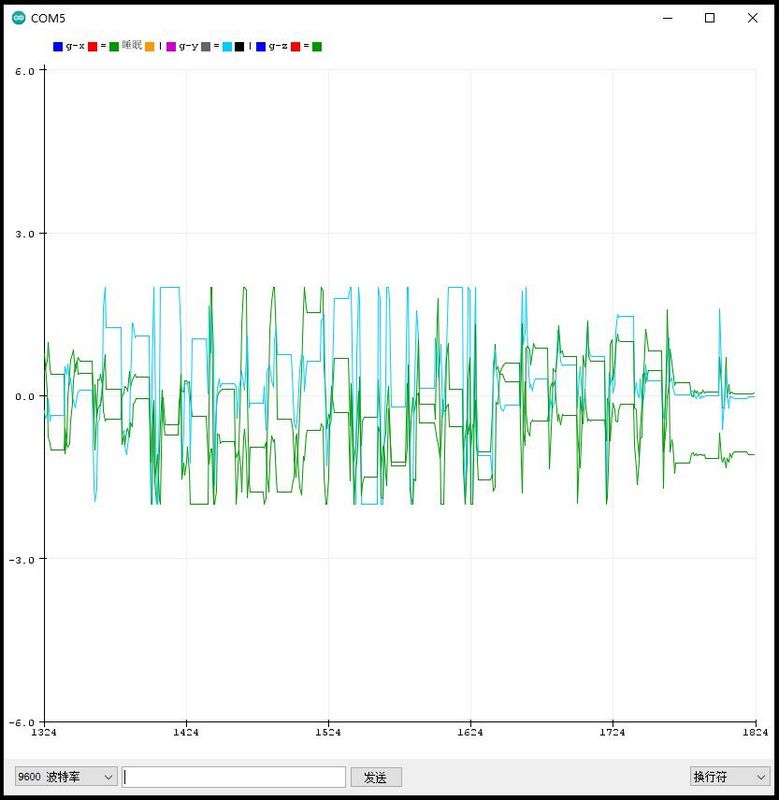

程序十五：将ADXL345置于休眠状态，并唤醒它
*/
#include
#include
#define ADXL345_I2CADDR 0x53
/* 有几种方法可以创建您的 ADXL345 对象：
* ADXL345_WE myAcc = ADXL345_WE() -> uses Wire / I2C Address = 0x53
* ADXL345_WE myAcc = ADXL345_WE(ADXL345_I2CADDR) -> uses Wire / ADXL345_I2CADDR
* ADXL345_WE myAcc = ADXL345_WE(&wire2) -> uses the TwoWire object wire2 / ADXL345_I2CADDR
* ADXL345_WE myAcc = ADXL345_WE(&wire2, ADXL345_I2CADDR) -> all together
*/
ADXL345_WE myAcc = ADXL345_WE(ADXL345_I2CADDR);
void setup(){
Wire.begin();
Serial.begin(9600);
Serial.println("ADXL345实验程序 - 睡眠");
Serial.println();
if(!myAcc.init()){
Serial.println("ADXL345 未连接！");
}
myAcc.setDataRate(ADXL345_DATA_RATE_50);
myAcc.setRange(ADXL345_RANGE_2G);
}
void loop(){
myAcc.setSleep(true, ADXL345_WUP_FQ_1);
Serial.println("在睡眠模式下测量：");
doMeasurements();
myAcc.setSleep(false);
Serial.println("正常模式下测量：");
doMeasurements();
}
void doMeasurements(){
for(int i=0; i<10; i++){
xyzFloat g = myAcc.getGValues();
Serial.print("g-x = ");
Serial.print(g.x);
Serial.print(" | g-y = ");
Serial.print(g.y);
Serial.print(" | g-z = ");
Serial.println(g.z);
delay(60);
}
}[/code]
[/align][align=left]
[/align]
[/font][/align][align=left][font=Tahoma, Helvetica, SimSun, sans-serif]
[/font][/align]
[/font][/font][/align][code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

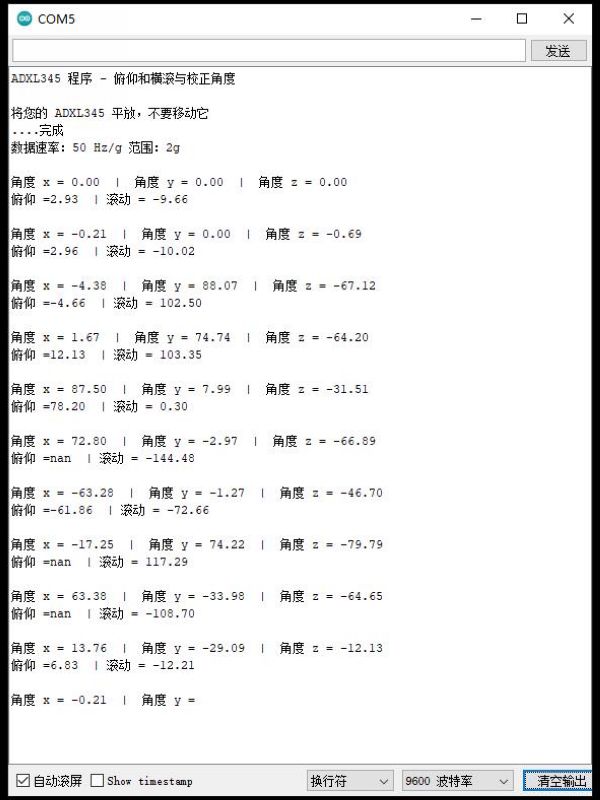

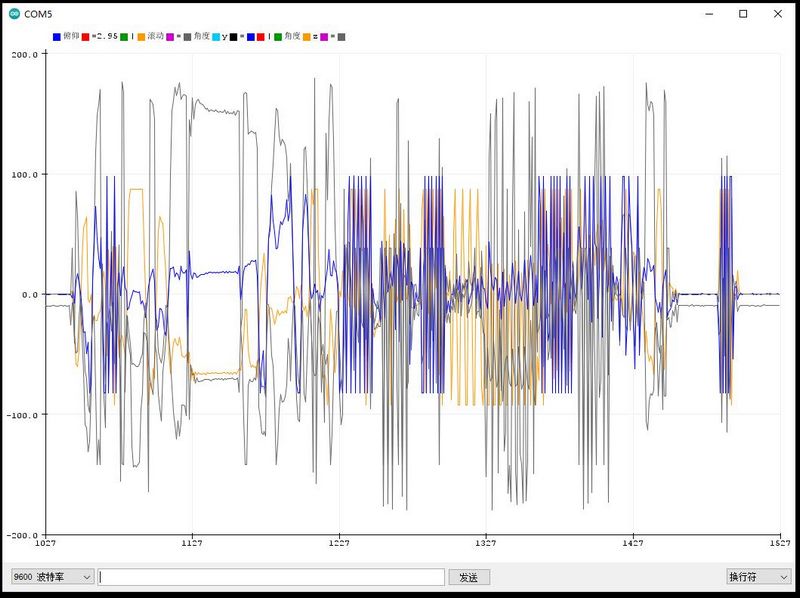

程序十四：测量 ADXL345 的俯仰角和滚动角与校正角度法的对比
*/
#include
#include
#define ADXL345_I2CADDR 0x53 // 如果 SDO = HIGH，则为 0x1D
/* 有几种方法可以创建您的 ADXL345 对象：
ADXL345_WE myAcc = ADXL345_WE() -> uses Wire / I2C Address = 0x53
ADXL345_WE myAcc = ADXL345_WE(ADXL345_I2CADDR) -> uses Wire / ADXL345_I2CADDR
ADXL345_WE myAcc = ADXL345_WE(&wire2) -> uses the TwoWire object wire2 / ADXL345_I2CADDR
ADXL345_WE myAcc = ADXL345_WE(&wire2, ADXL345_I2CADDR) -> all together
*/
ADXL345_WE myAcc = ADXL345_WE(ADXL345_I2CADDR);
void setup() {
Wire.begin();
Serial.begin(9600);
Serial.println("ADXL345 程序 - 俯仰和横滚与校正角度");
Serial.println();
if (!myAcc.init()) {
Serial.println("ADXL345 未连接！");
}
/* 添加您使用 ADXL345_calibration.ino 找到的最小和最大原始值。
顺序是：setCorrFactors(min x, max x, min y, max y, min z, max z)。
setCorrFactors 校准斜率并假设零点
是（最小+最大）/2。您必须将 setCorrFactors 函数添加到所有草图
您想在其中使用它。
*/
myAcc.setCorrFactors(-295.0, 255.0, -283.0, 264.0, -262.0, 265.0);
/* 在下一步中，角度的偏移被校正以获得相当精确的校正
角度 x 和 y 高达 ~60°。额外的 offsetCorrection 仅用于校正
角度测量，不适用于俯仰和滚动。该过程只是确保从 0° 开始。
*/
Serial.println("将您的 ADXL345 平放，不要移动它");
delay(2000);
myAcc.measureAngleOffsets();
Serial.println("....完成");
/* 选择数据速率 Hz
ADXL345_DATA_RATE_3200 3200
ADXL345_DATA_RATE_1600 1600
ADXL345_DATA_RATE_800 800
ADXL345_DATA_RATE_400 400
ADXL345_DATA_RATE_200 200
ADXL345_DATA_RATE_100 100
ADXL345_DATA_RATE_50 50
ADXL345_DATA_RATE_25 25
ADXL345_DATA_RATE_12_5 12.5
ADXL345_DATA_RATE_6_25 6.25
ADXL345_DATA_RATE_3_13 3.13
ADXL345_DATA_RATE_1_56 1.56
ADXL345_DATA_RATE_0_78 0.78
ADXL345_DATA_RATE_0_39 0.39
ADXL345_DATA_RATE_0_20 0.20
ADXL345_DATA_RATE_0_10 0.10
*/
myAcc.setDataRate(ADXL345_DATA_RATE_50);
Serial.print("数据速率：");
Serial.print(myAcc.getDataRateAsString());
/* 选择测量范围
ADXL345_RANGE_16G 16g
ADXL345_RANGE_8G 8g
ADXL345_RANGE_4G 4g
ADXL345_RANGE_2G 2g
*/
myAcc.setRange(ADXL345_RANGE_2G);
Serial.print("/g 范围：");
Serial.println(myAcc.getRangeAsString());
Serial.println();
}
void loop() {
//xyzFloat g = myAcc.getGValues();
xyzFloat corrAngles = myAcc.getCorrAngles();
/* 修正后的角度使用修正后的原始数据和额外的角度
抵消。该方法为 x/y 提供了相当精确的值
角度向上 60°。
*/
Serial.print("角度 x = ");
Serial.print(corrAngles.x);
Serial.print(" | 角度 y = ");
Serial.print(corrAngles.y);
Serial.print(" | 角度 z = ");
Serial.println(corrAngles.z);
/* 俯仰和横滚使用更正的坡度，但没有额外的偏移。
所有轴都被考虑用于计算。
*/
float pitch = myAcc.getPitch();
float roll = myAcc.getRoll();
Serial.print("俯仰 ="); //将x轴的倾斜角度称为“俯仰”
Serial.print(pitch);
Serial.print(" | 滚动 = ");//将y轴的倾斜角度称为“滚动”
Serial.println(roll);
Serial.println();
delay(1000);
}[/code]
[/font][/align][align=left]
[/align]
[align=left][font=宋体]（[/font][font=宋体]3）实验说明[/font][/align][align=left][font=宋体]可以看到，[/font]z 轴的校正 g 值现在看起来要好得多。由于剩余的偏移，角度具有一定的偏差。另一方面，校正的角度（“校正角cAngles”）波动接近于零。[/align][align=left] [/align]
[/font][/font][/align][code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

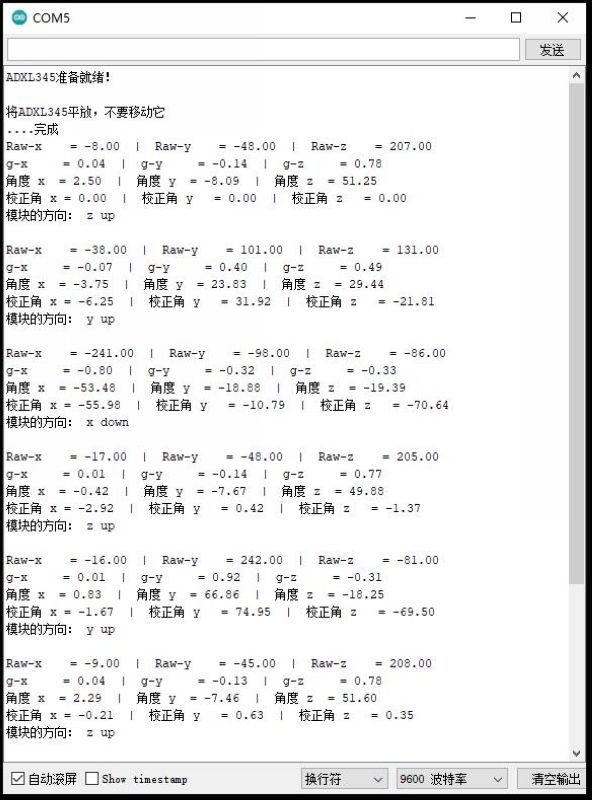

程序十三：通过输入程序十二中获得的值来应用校准（导入实测的修正值）
*/
#include
#include
#define ADXL345_I2CADDR 0x53
/*有几种方法可以创建ADXL345对象：
ADXL345_WE myAcc = ADXL345_WE() -> uses Wire / I2C Address = 0x53
ADXL345_WE myAcc = ADXL345_WE(ADXL345_I2CADDR) -> uses Wire / ADXL345_I2CADDR
ADXL345_WE myAcc = ADXL345_WE(&wire2) -> uses the TwoWire object wire2 / ADXL345_I2CADDR
ADXL345_WE myAcc = ADXL345_WE(&wire2, ADXL345_I2CADDR) -> all together
*/
ADXL345_WE myAcc = ADXL345_WE(ADXL345_I2CADDR);
void setup() {
Wire.begin();
Serial.begin(9600);
Serial.println("ADXL345准备就绪！");
Serial.println();
if (!myAcc.init()) {
Serial.println("ADXL345 未连接！");
}
myAcc.setCorrFactors(-295.0, 255.0, -283.0, 264.0, -262.0, 265.0);
/* 在下一步中，角度偏移被校正，以获得相当精确的校正
x 和 y 的角度可达 ~60°。附加偏移校正仅用于
校正角度测量。该过程仅确保从0°开始。
*/
Serial.println("将ADXL345平放，不要移动它");
delay(2000);
myAcc.measureAngleOffsets();
Serial.println("....完成");
myAcc.setDataRate(ADXL345_DATA_RATE_25);
myAcc.setRange(ADXL345_RANGE_2G);
}
void loop() {
xyzFloat raw = myAcc.getRawValues();
xyzFloat g = myAcc.getGValues();
xyzFloat angle = myAcc.getAngles();
xyzFloat corrAngles = myAcc.getCorrAngles();
/* 仍然是未更正的原始值！！*/
Serial.print("Raw-x = ");
Serial.print(raw.x);
Serial.print(" | Raw-y = ");
Serial.print(raw.y);
Serial.print(" | Raw-z = ");
Serial.println(raw.z);
/* g 值使用校正后的原始数据 */
Serial.print("g-x = ");
Serial.print(g.x);
Serial.print(" | g-y = ");
Serial.print(g.y);
Serial.print(" | g-z = ");
Serial.println(g.z);
/* 角度使用校正后的 Raw。角度由以下公式简单计算
角度 = 弧度（g 值） */
Serial.print("角度 x = ");
Serial.print(angle.x);
Serial.print(" | 角度 y = ");
Serial.print(angle.y);
Serial.print(" | 角度 z = ");
Serial.println(angle.z);
/* 校正后的角度使用校正的原始数据和额外的角度
偏移以确保它们从 0° 开始
*/
Serial.print("校正角 x = ");
Serial.print(corrAngles.x);
Serial.print(" | 校正角 y = ");
Serial.print(corrAngles.y);
Serial.print(" | 校正角 z = ");
Serial.println(corrAngles.z);
Serial.print("模块的方向： ");
Serial.println(myAcc.getOrientationAsString());
Serial.println();
delay(1000);
}[/code]

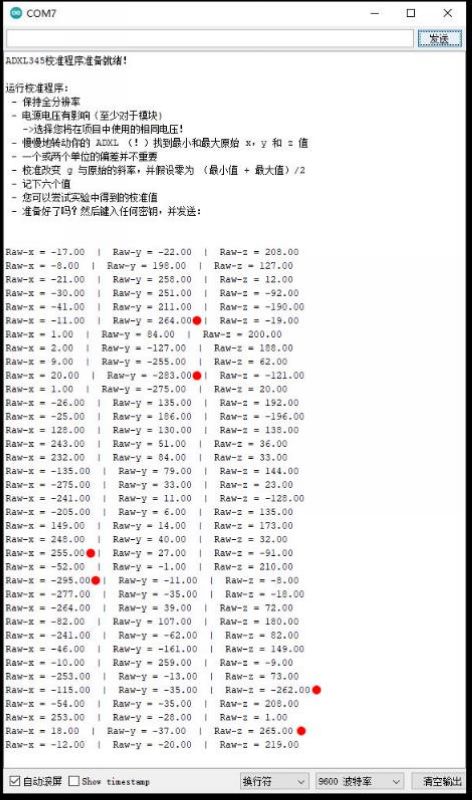

[/font][/align][align=left]X(最小值）=-295[/align][align=left]X（最大值）=255[/align][align=left]Y（最小值）=-283[/align][align=left]Y（最大值）=264[/align][align=left]Z（最小值）=-262[/align][align=left]Z（最大值）=265[/align]
[/font][/align][align=left]
[/align]
[/font][/font][/align][code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
程序十二：校准ADXL345的指南
*/
#include
#include
#define ADXL345_I2CADDR 0x53
/* 有几种方法可以创建ADXL345对象：
* ADXL345_WE myAcc = ADXL345_WE() -> uses Wire / I2C Address = 0x53
* ADXL345_WE myAcc = ADXL345_WE(ADXL345_I2CADDR) -> uses Wire / ADXL345_I2CADDR
* ADXL345_WE myAcc = ADXL345_WE(&wire2) -> uses the TwoWire object wire2 / ADXL345_I2CADDR
* ADXL345_WE myAcc = ADXL345_WE(&wire2, ADXL345_I2CADDR) -> all together
*/
ADXL345_WE myAcc = ADXL345_WE(ADXL345_I2CADDR);
void setup(){
Wire.begin();
Serial.begin(9600);
Serial.println("ADXL345校准程序准备就绪");
Serial.println();
if(!myAcc.init()){
Serial.println("ADXL345 未连接！");
}
Serial.println("校准程序：");
Serial.println(" - 保持全分辨率");
Serial.println(" - 电源电压有影响（至少对于模块)");
Serial.println(" ->选择您将在项目中使用的相同电压！");
Serial.println(" - 慢慢地转动你的 ADXL （！）找到最小和最大原始 x，y 和 z 值");
Serial.println(" - 一个或两个单位的偏差并不重要");
Serial.println(" - 校准改变 g 与原始的斜率，并假设零为 （最小值 + 最大值）/2 ");
Serial.println(" - 记下六个值 ");
Serial.println(" - 您可以尝试实验中得到的校准值");
Serial.println(" - 准备好了吗？然后键入任何密钥并发送。 ");
while(!Serial.available());
Serial.read();
Serial.println();
Serial.println();
Serial.println();
}
void loop() {
xyzFloat raw = myAcc.getRawValues();
Serial.print("Raw-x = ");
Serial.print(raw.x);
Serial.print(" | Raw-y = ");
Serial.print(raw.y);
Serial.print(" | Raw-z = ");
Serial.println(raw.z);
delay(1000);
}[/code]
[/font][/align][align=left]
[/align]
