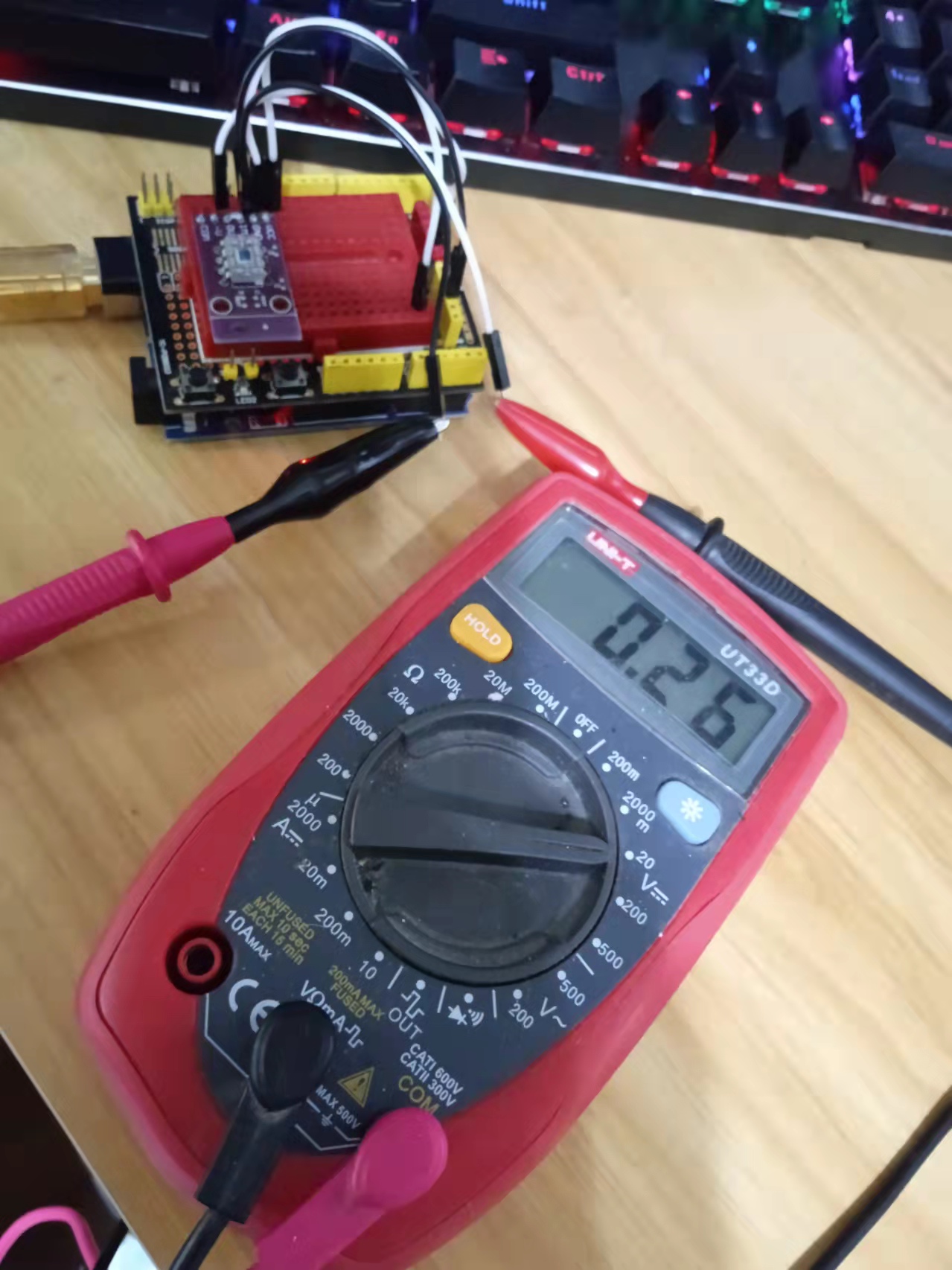

【花雕小实验01】使用万用表测量OPT101模拟光照传感器模块

[table=98%,rgb(255, 255, 255)]
[tr][td]（3）实验场景图

[/td][/tr]
[/table]

[table=98%,rgb(255, 255, 255)]
[tr][td]（2）实验串口返回情况
[/td][/tr]
[/table]

[align=left][backcolor=rgb(255, 255, 255)][font="][font=宋体]程序五：通过光照数值来控制[/font][font=宋体]LED灯的开关[/font][/font][/backcolor][/align][align=left][backcolor=rgb(255, 255, 255)][font="]（1）实验参考开源代码（Arduino）[/font][/backcolor][/align]
[align=left][backcolor=rgb(255, 255, 255)][font="][code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
程序五：通过串口显示检测凌晨室内光线变化的数值与波形
实验接线：OPT101接Uno的A0，LED灯（板载D13）
*/
int sensor_value = 0;
void setup() {
Serial.begin(9600);
pinMode(A0, INPUT);
pinMode(13, OUTPUT);
}
void loop() {
sensor_value = analogRead(A0);
Serial.println(sensor_value);//串口输出亮度数值
delay(200);
if (sensor_value >99)//设置打开LED灯的阕值（可参考串口值来定）
{
digitalWrite(13, HIGH);//如果串口值大于151则LED灯亮
Serial.println("亮");// 串口输出“亮”字
delay(500);// 点亮500毫秒
}
else
{
digitalWrite(13, LOW);
}
}[/code]
[/font][/backcolor][/align]

实验场景图

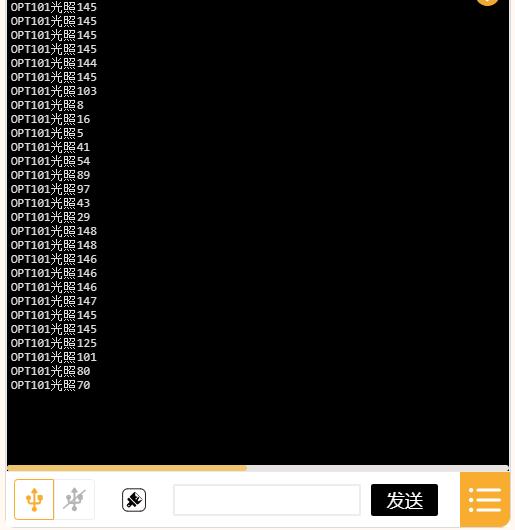

实验串口返回情况

[backcolor=rgb(255, 255, 255)][font="]程序四：串口输出[/font][/backcolor][backcolor=rgb(255, 255, 255)][font="]OPT101的数据[/font][/backcolor][font="]
[/font]

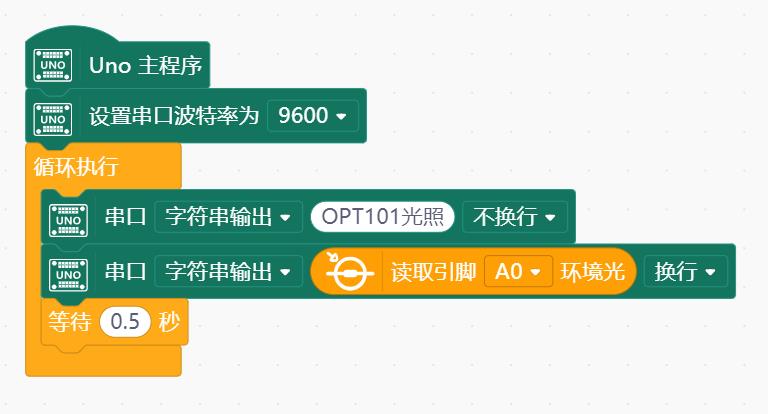

[font="]实验开源图形编程（Mind+、编玩边学）[/font]
[font="]

[/font]

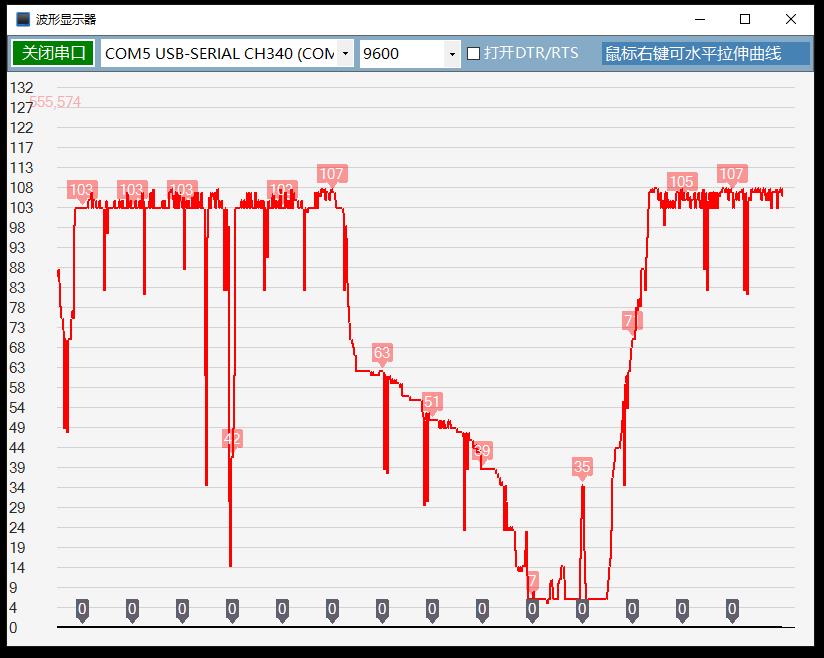

实验串口绘图器返回情况

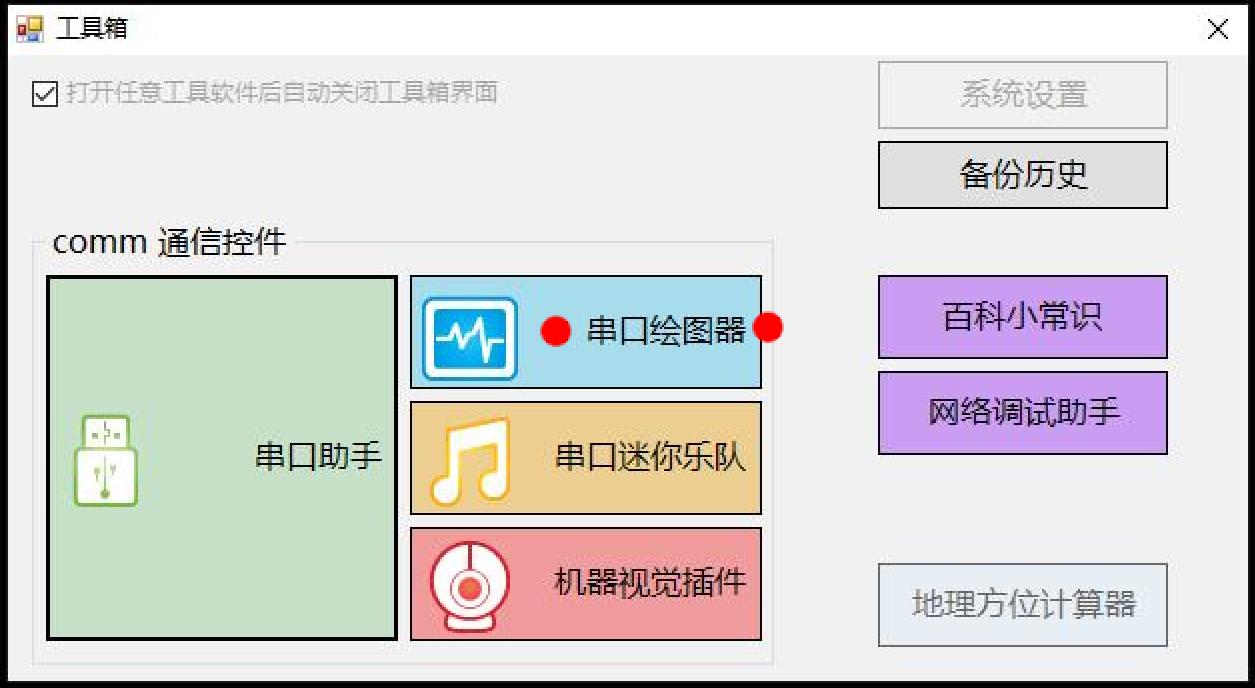

打开Linkboy——各种常用小工具——串口绘图器，查看实验波形

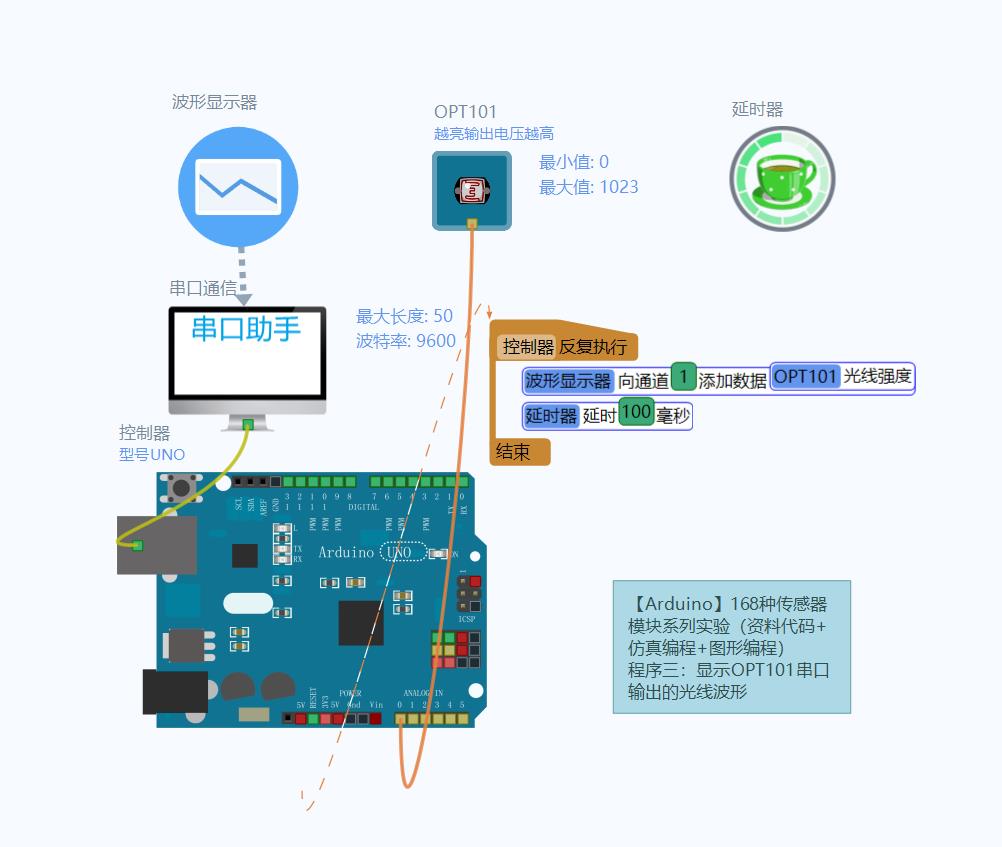

程序三：显示OPT101串口输出的光线波形
实验开源仿真编程（Linkboy V4.63）

[backcolor=rgb(255, 255, 255)][font="]实验串口返回情况[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]
[/font][/backcolor]

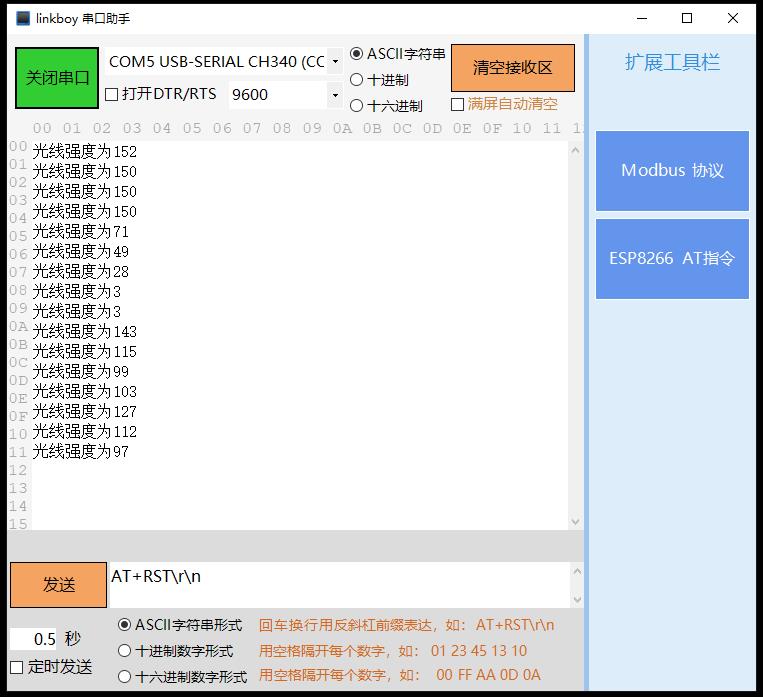

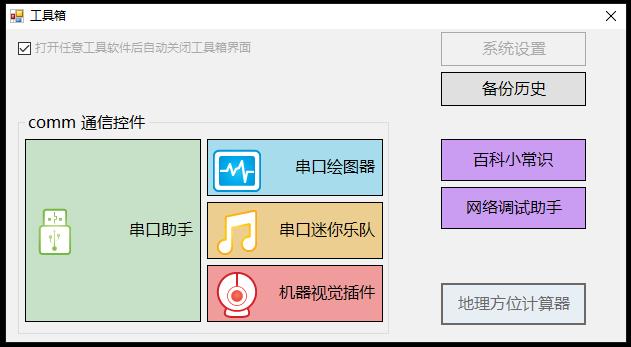

打开Linkboy——各种常用小工具——串口助手

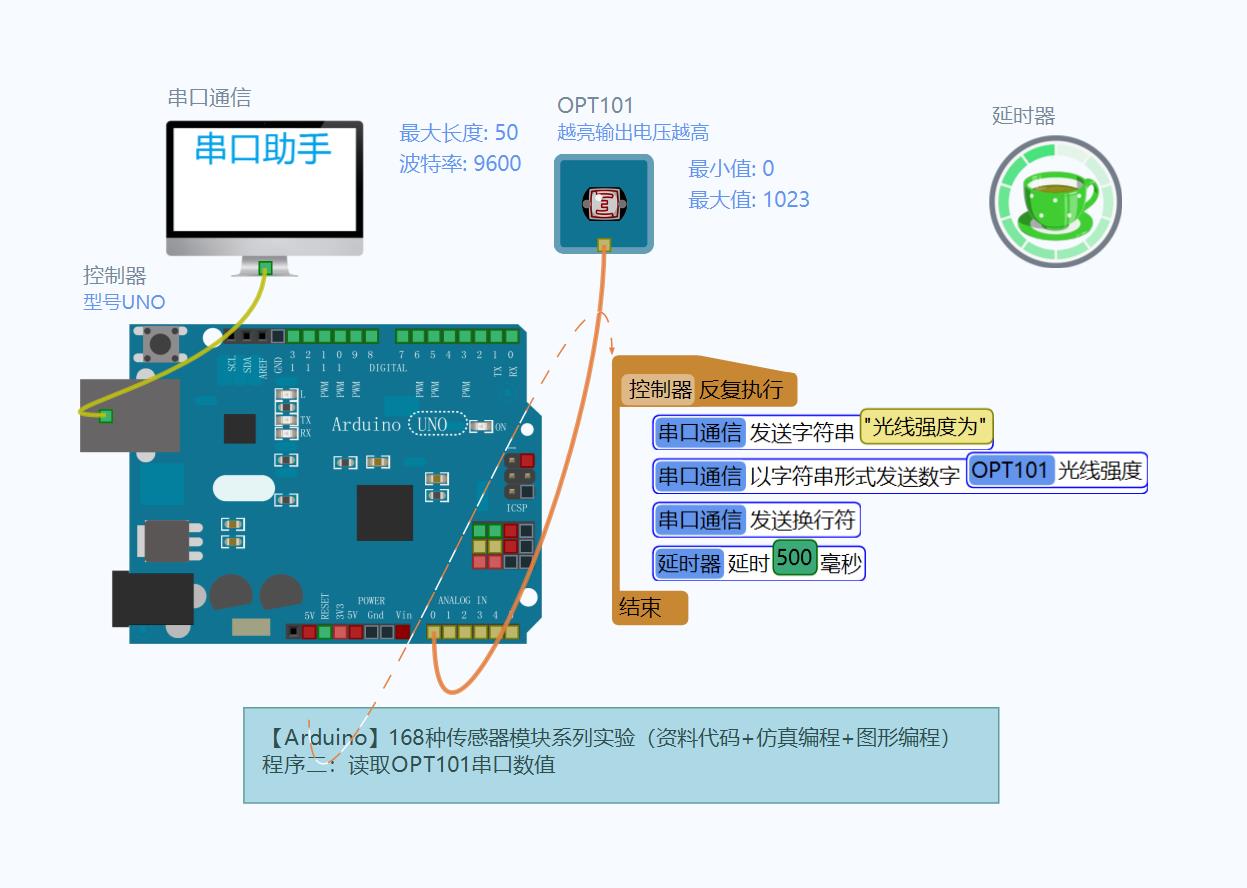

程序二：读取OPT101串口数值
实验开源仿真编程（Linkboy V4.63）

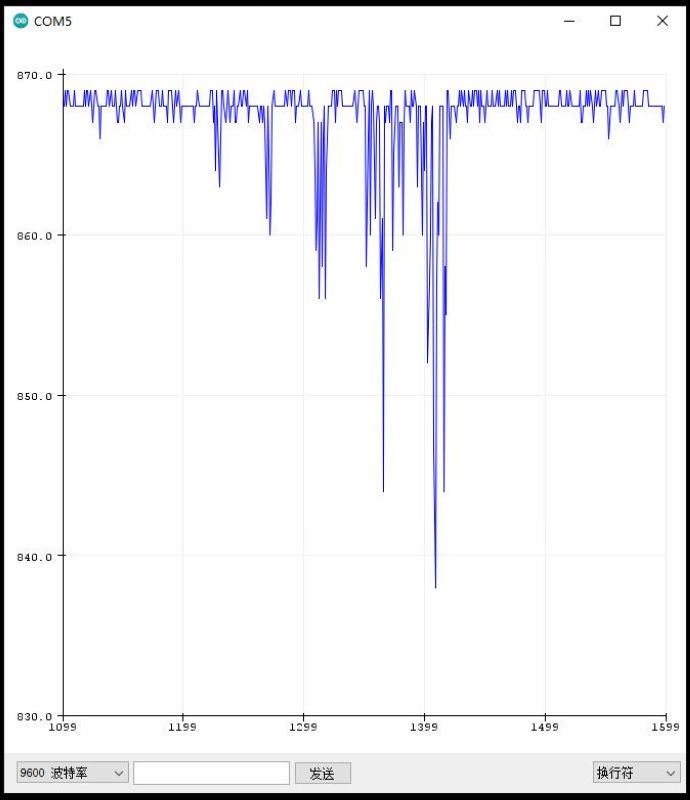

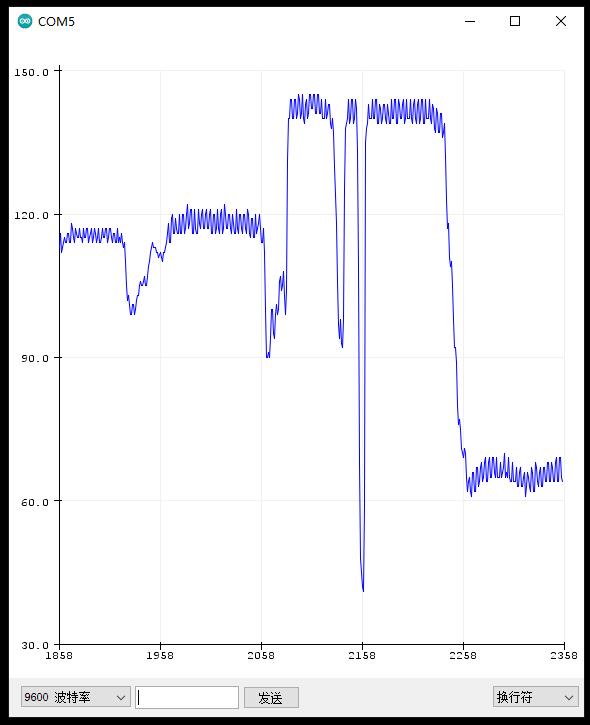

实验串口绘图器返回情况（打开台灯，稳定照射传感器）

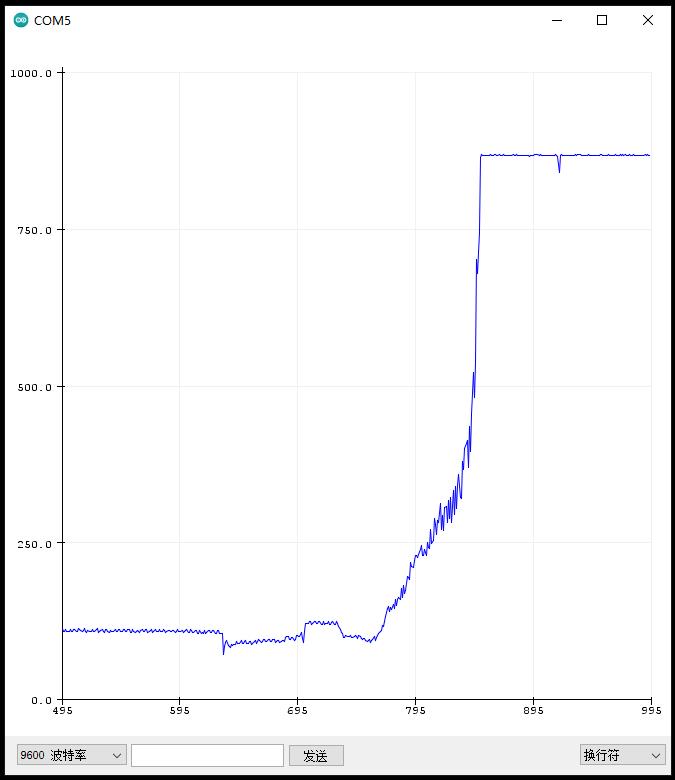

实验串口绘图器返回情况（打开台灯，逐渐靠近传感器）

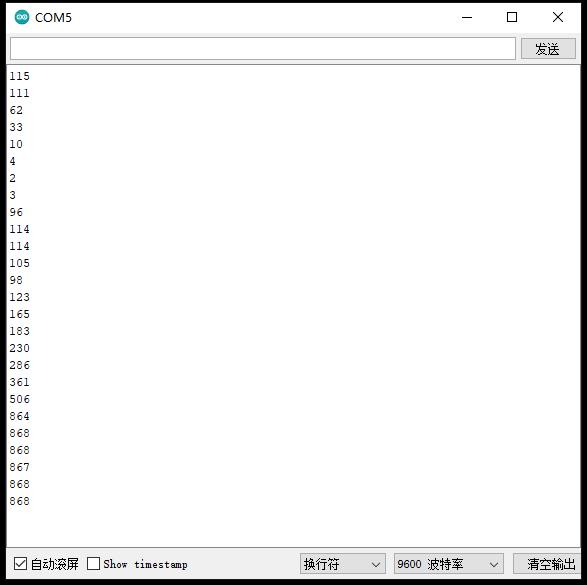

实验串口返回情况（使用台灯照射传感器）

之二

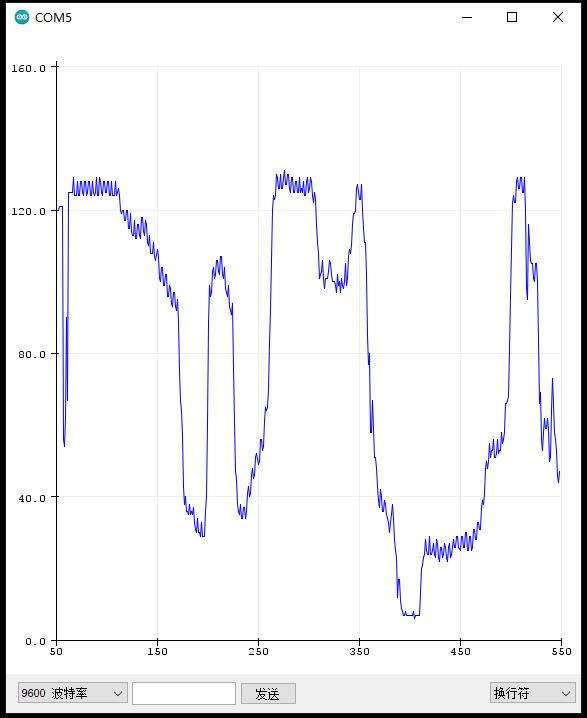

实验串口绘图器返回情况（早上室内光线）

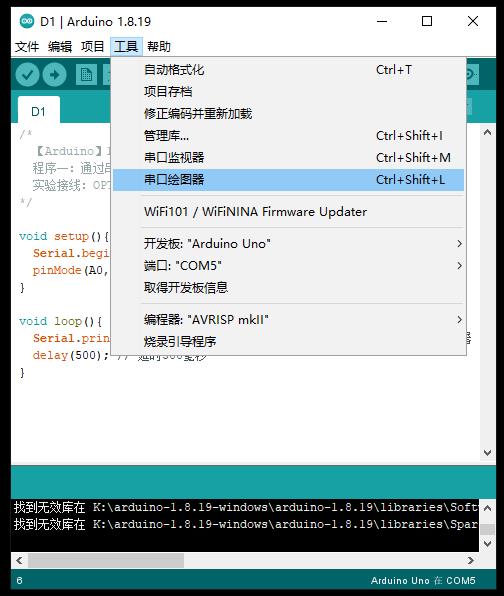

打开Arduino IDE——工具——串口绘图器，查看实验波形

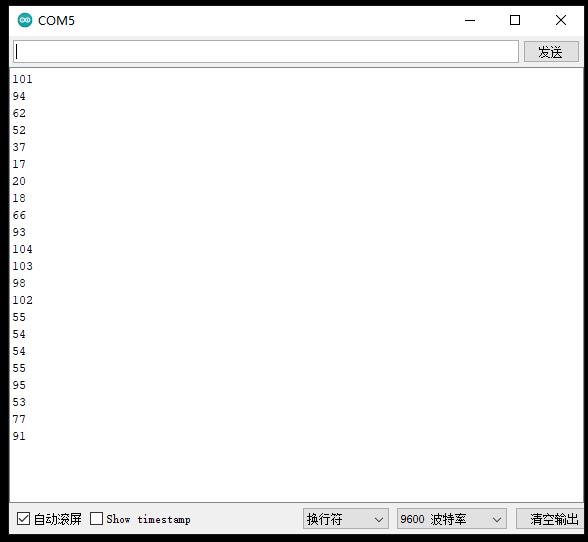

实验串口返回情况（早上室内光线）

这里准备使用简单的Arduino平台，进一步开始尝试做做小实验。
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
程序一：通过串口显示检测凌晨室内光线变化的数值与波形
实验接线：OPT101接Uno的A0
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
程序一：通过串口显示检测凌晨室内光线变化的数值与波形
实验接线：OPT101接Uno的A0
*/
void setup(){
Serial.begin(9600); // 设置串口波特率为9600
pinMode(A0, INPUT); // OPT101连接引脚A0，并设置为输入模式
}
void loop(){
Serial.println(analogRead(A0)); //将读取的A0模拟值输出到串口监视器
delay(500); // 延时500毫秒
}[/code]
