用透明屏+pH电极做一个pH计
2022-06-292.2万
精华项目
AI 快速预览详细
本文介绍了如何使用DFRobot的硬件（如Beetle ESP32-C3、模拟pH计V2、OLED透明屏幕等）制作一个实验室级pH计。通过透明屏和RGB灯带展示pH值的变化，实现了精确测量液体酸碱度的功能。文中详细列出了材料清单、电路连接步骤和硬件组装过程，适合STEM教育场景，激发孩子对科学的兴趣。
|

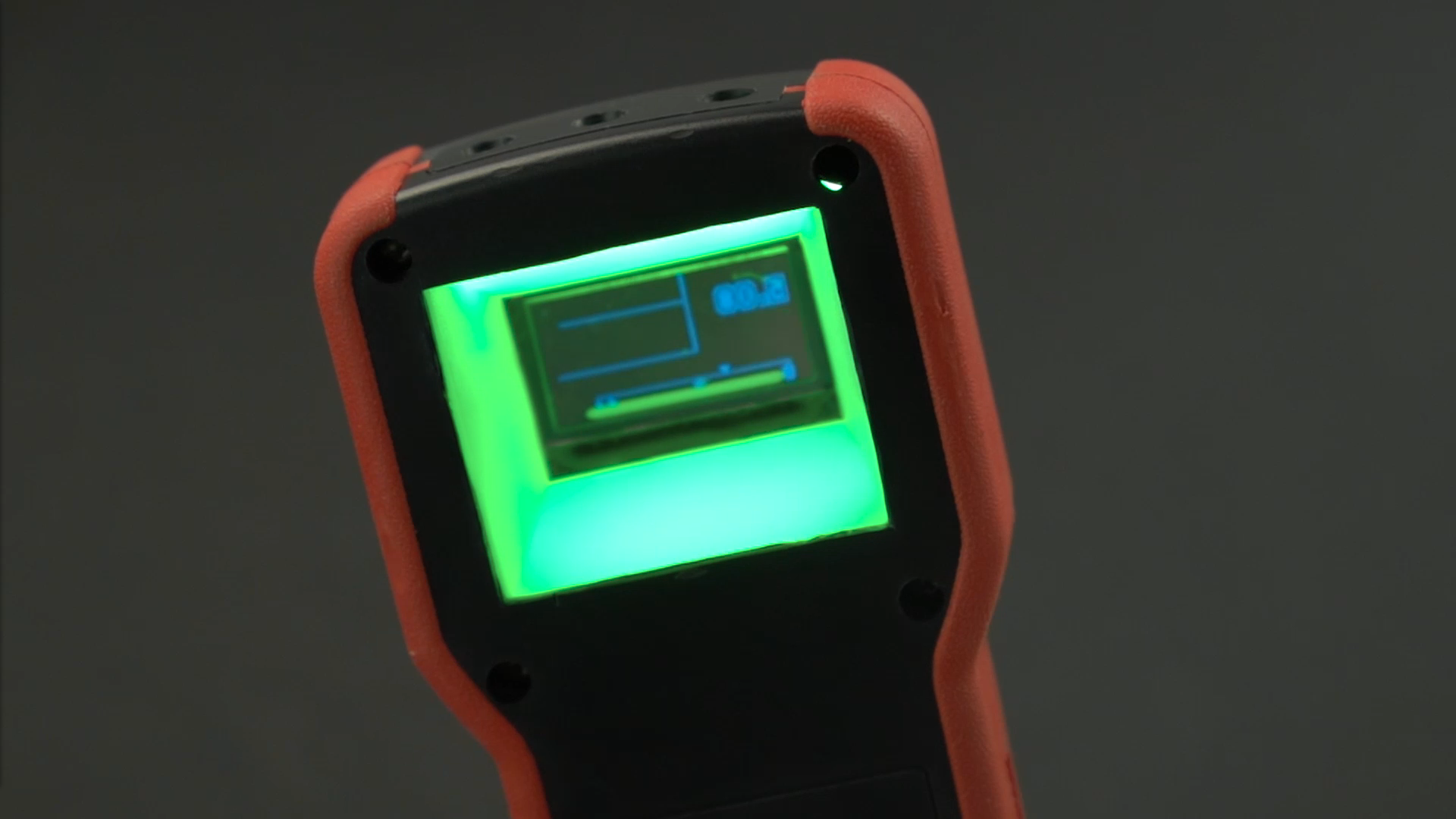

最近在DF商城看到个—模拟pH计，可用于测量液体的酸碱度。想想曾经在化学实验课上还是使用pH试纸来测量溶液酸碱度,测量不仅操作复杂而且也无法得到精确的pH数值。 如今使用DF出品的硬件以及文档资料便可轻松自制pH计，用此来测量常见液体的pH值，实验室级电极测量精度在±0.1@25℃完全满足使用需求。 大家都说柠檬很酸能酸掉大牙那种，今天我们就来看看到底有多酸—来实测柠檬的pH值。  一开始选用透明屏其实并没有特殊含义，只是最近才试玩了并且觉得显示效果不错，过程中朋友问我“你都选用透明屏了为什么不让它透明，不然你选择它的意义在那”。这灵魂拷问一时间我竟无以回答。后来经过一系列的构思设计以及朋友的建议，才有了最终的展示效果。  根据pH值颜色对照表，用灯带的颜色对应不同的pH值。  X-Y坐标显示测量pH值的变化曲线 横坐标对应显示pH值 材料清单： 电路连接：

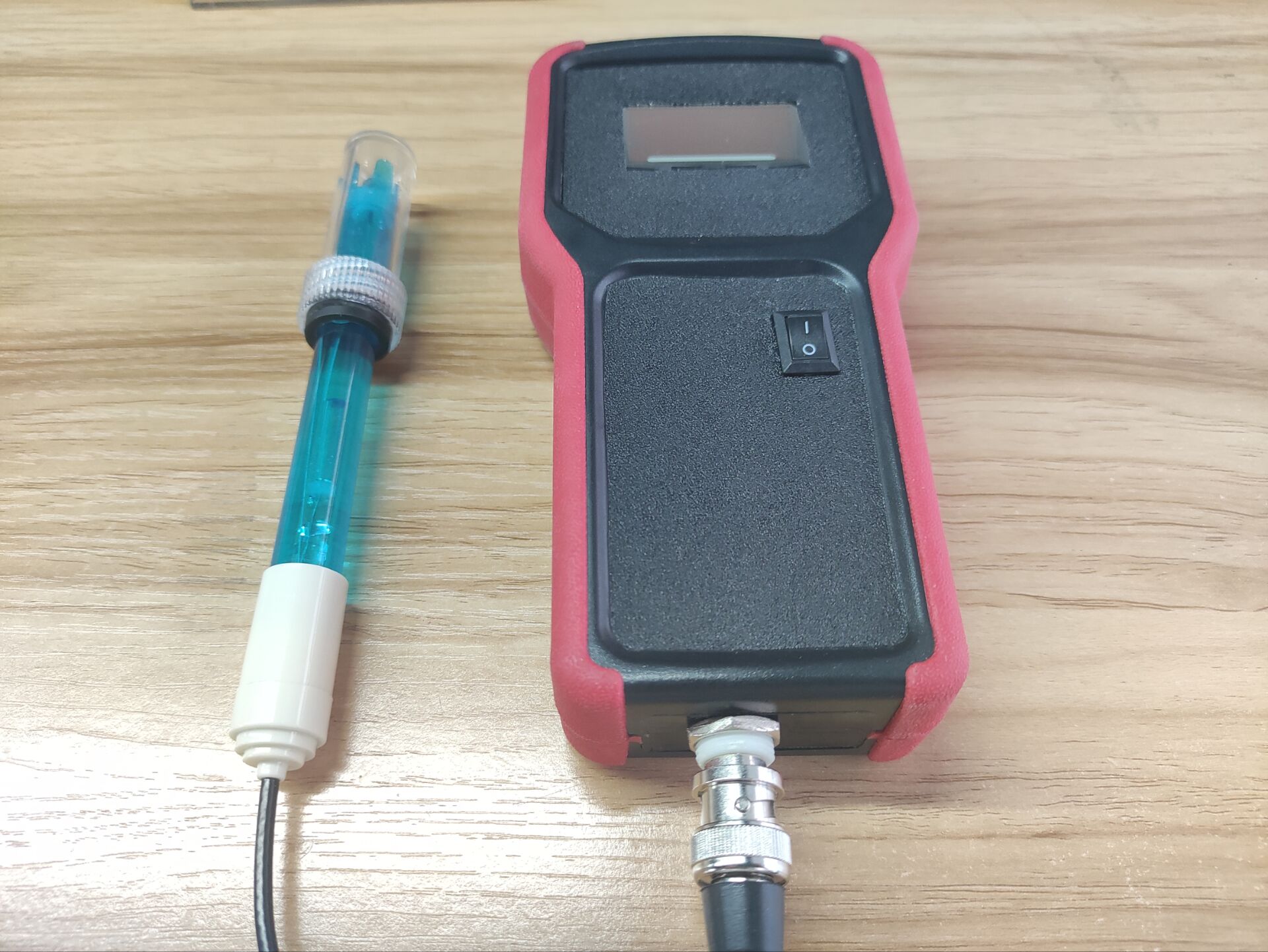

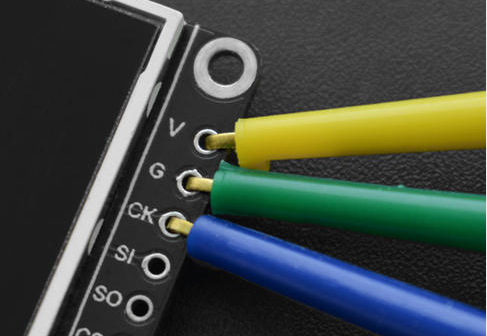

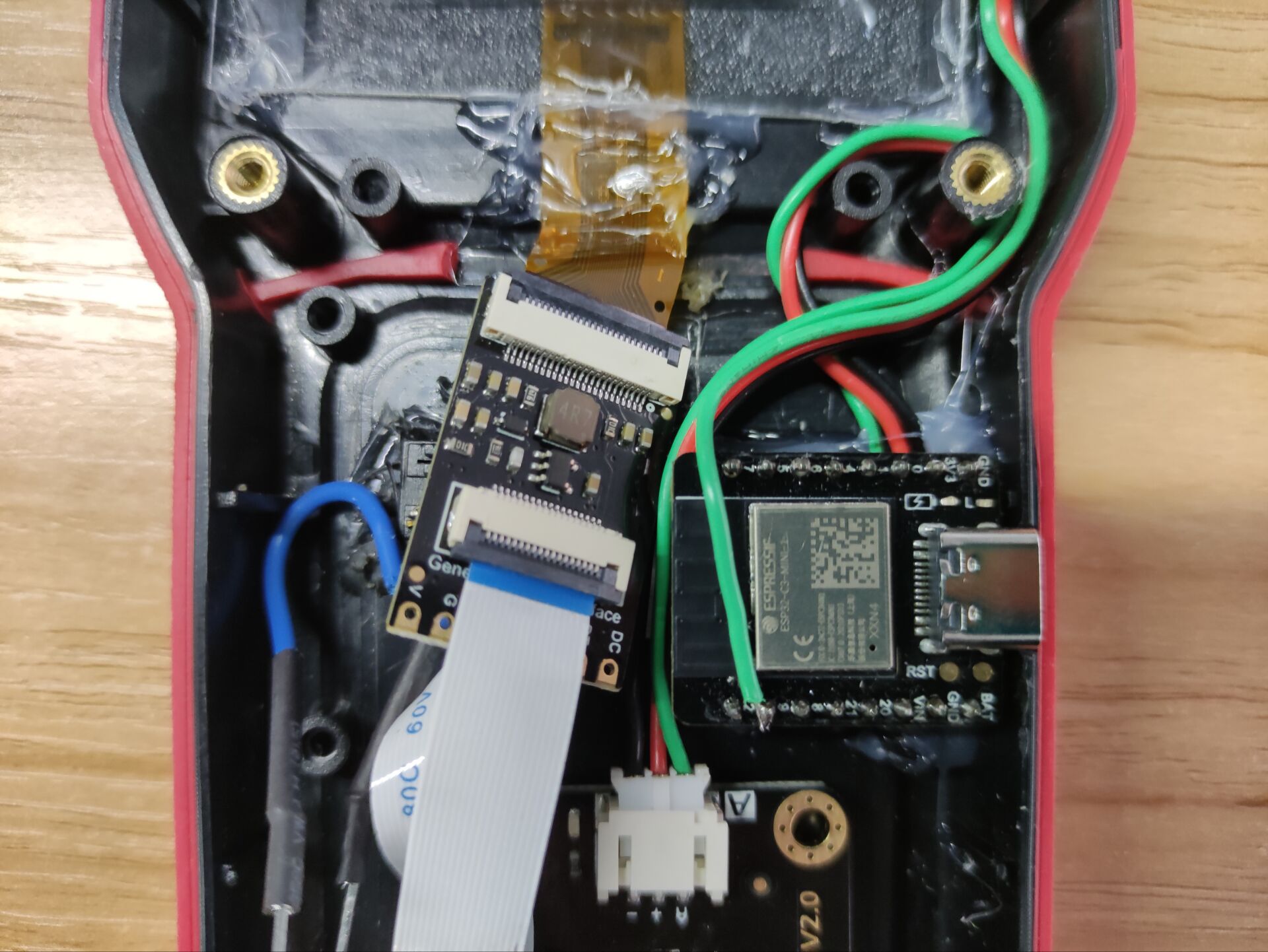

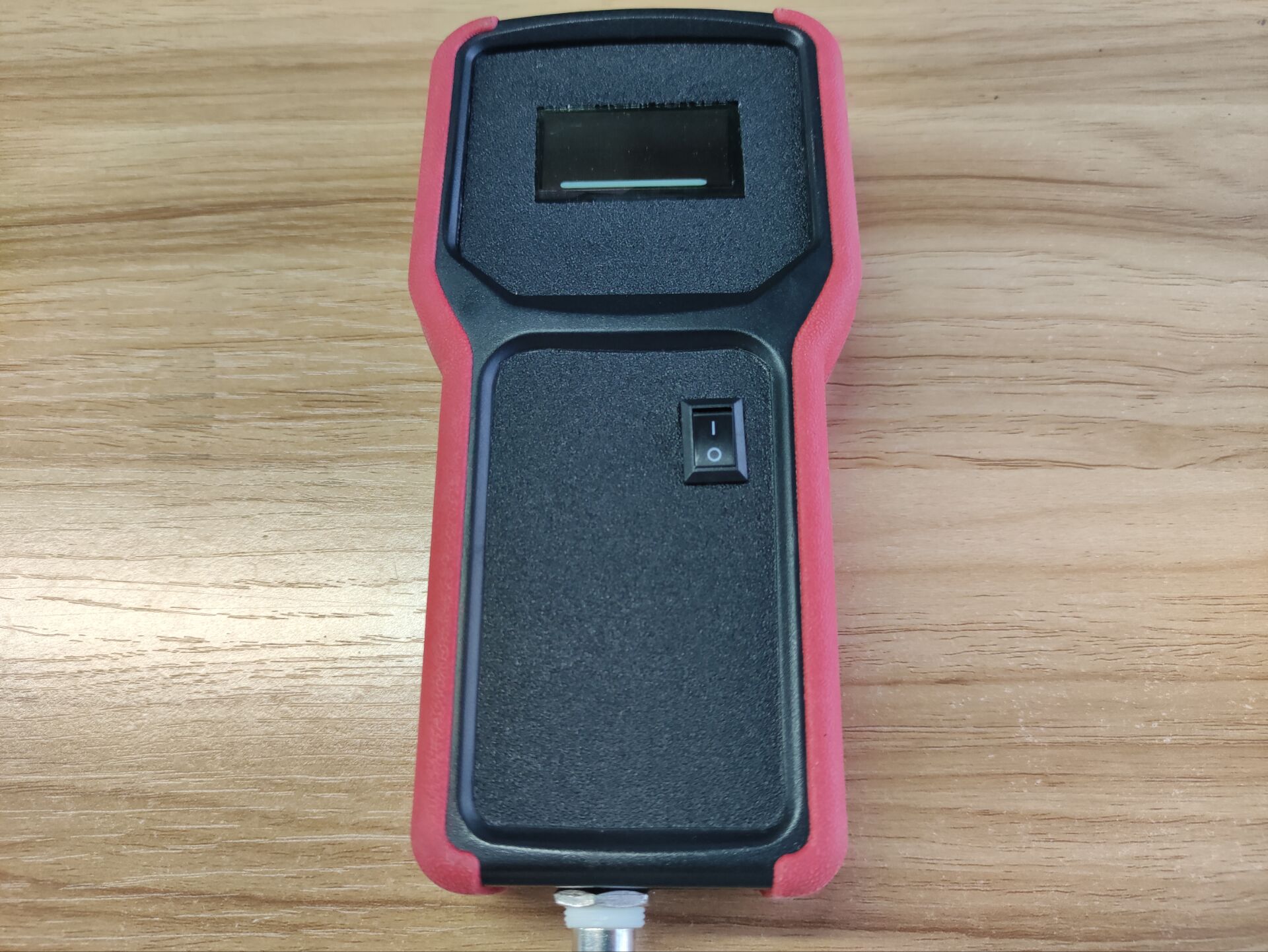

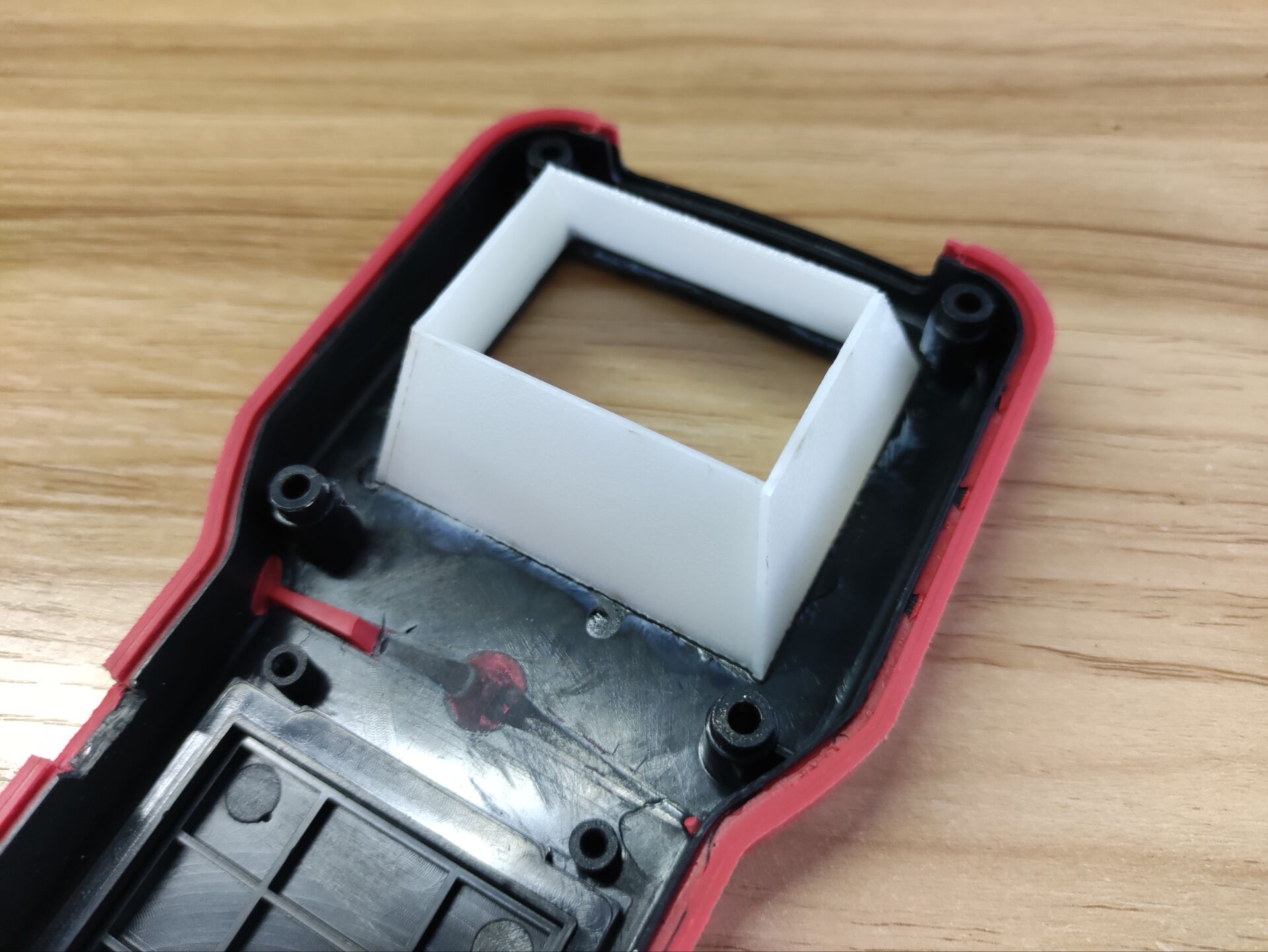

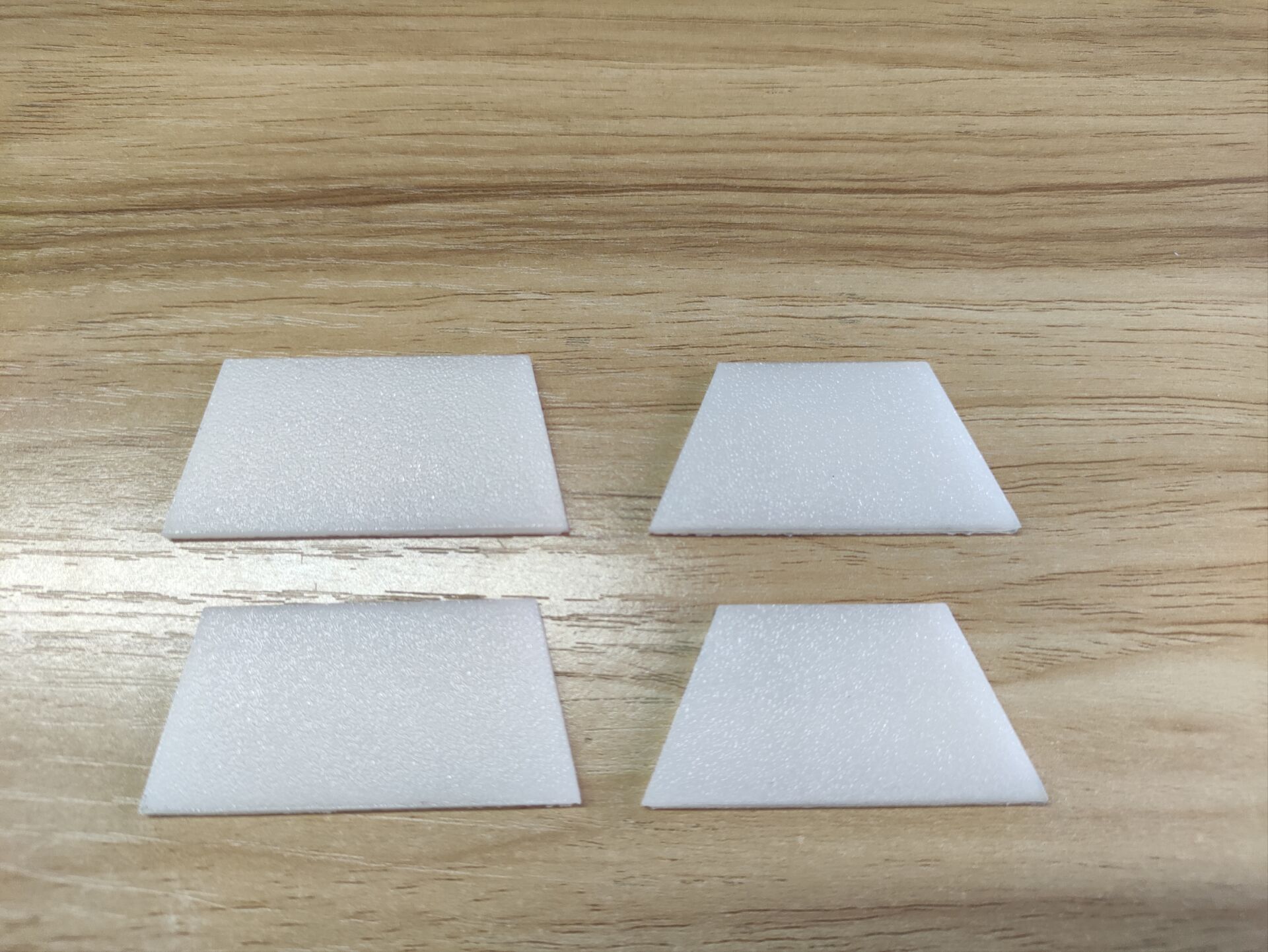

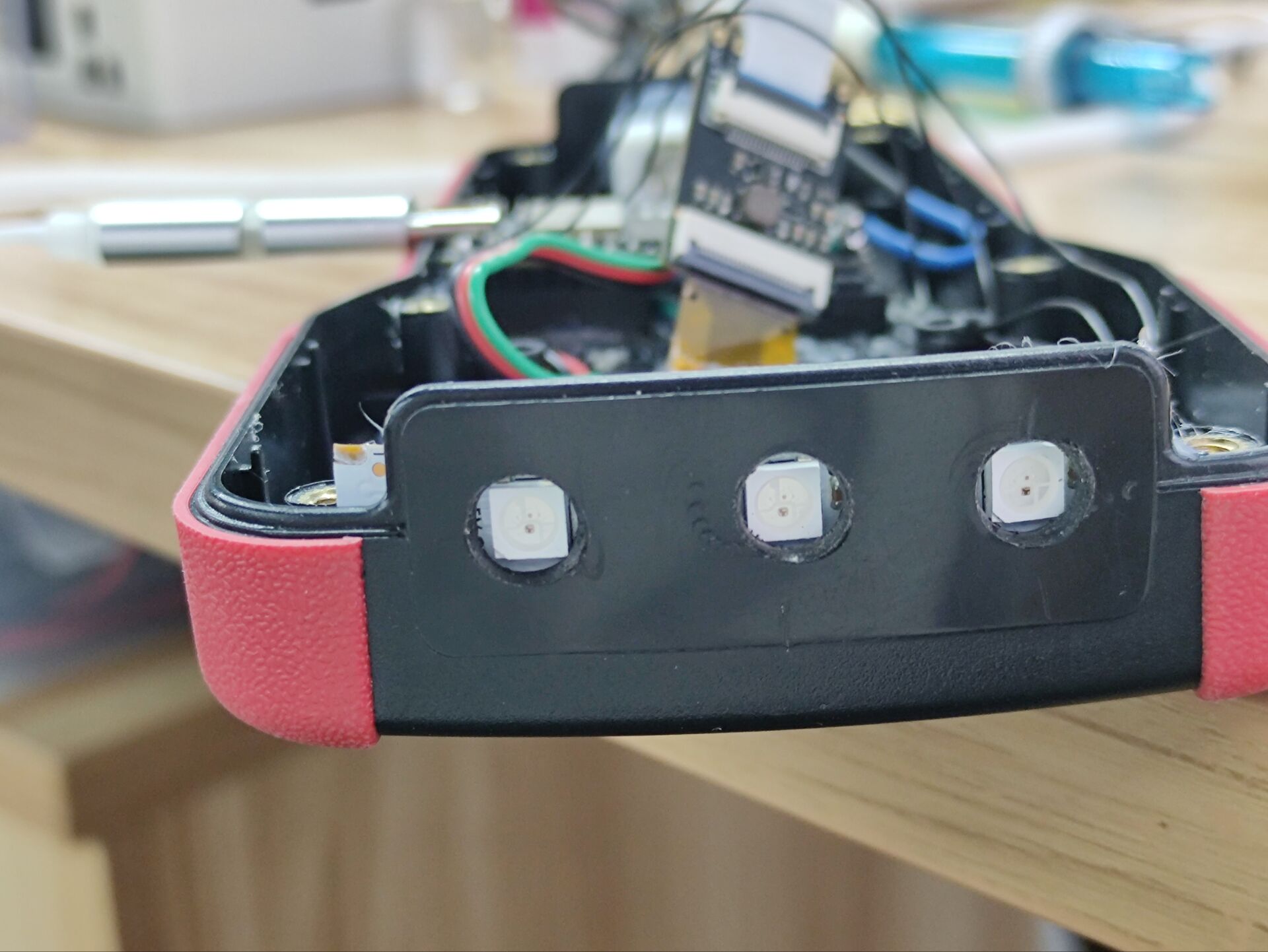

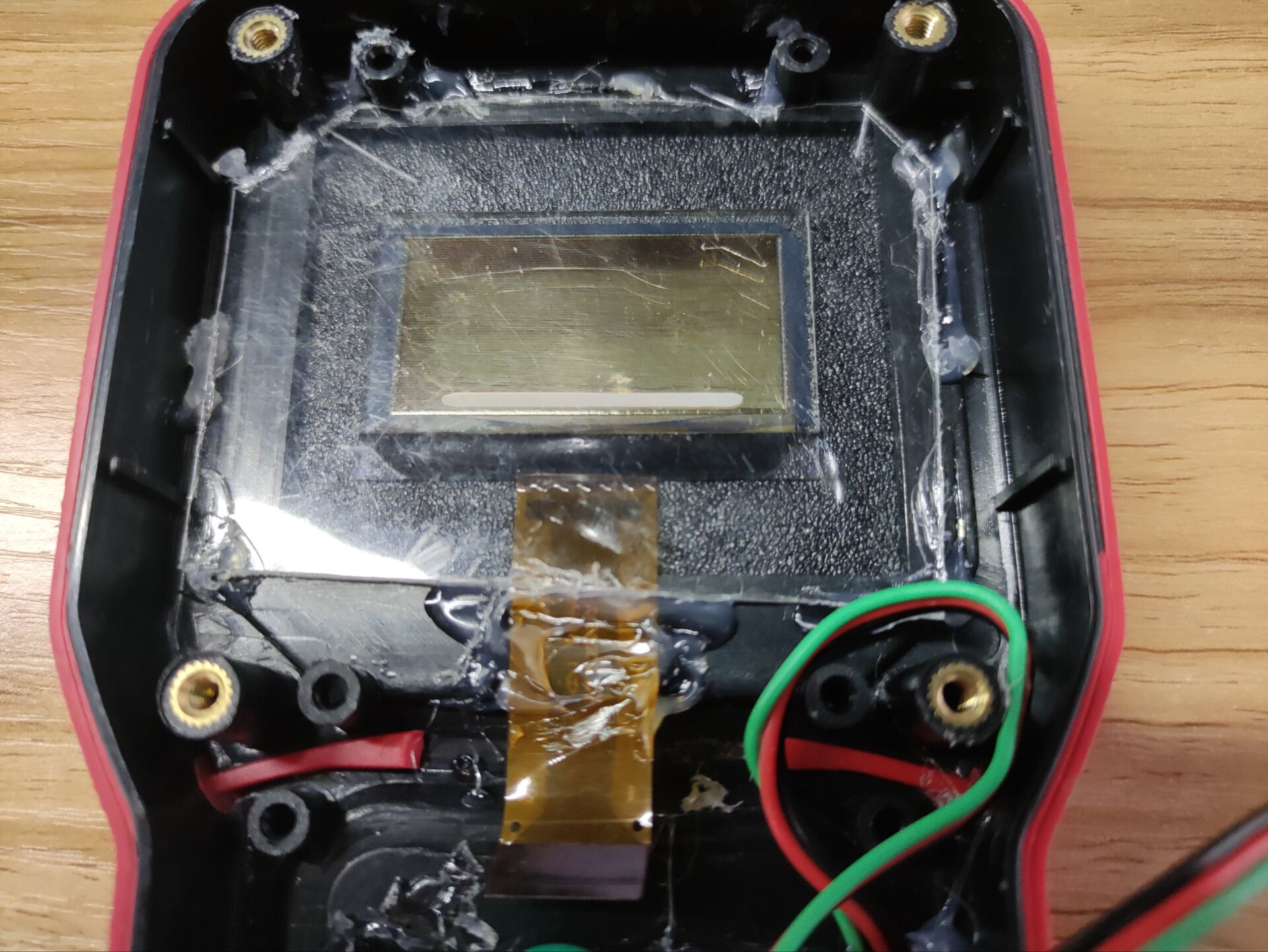

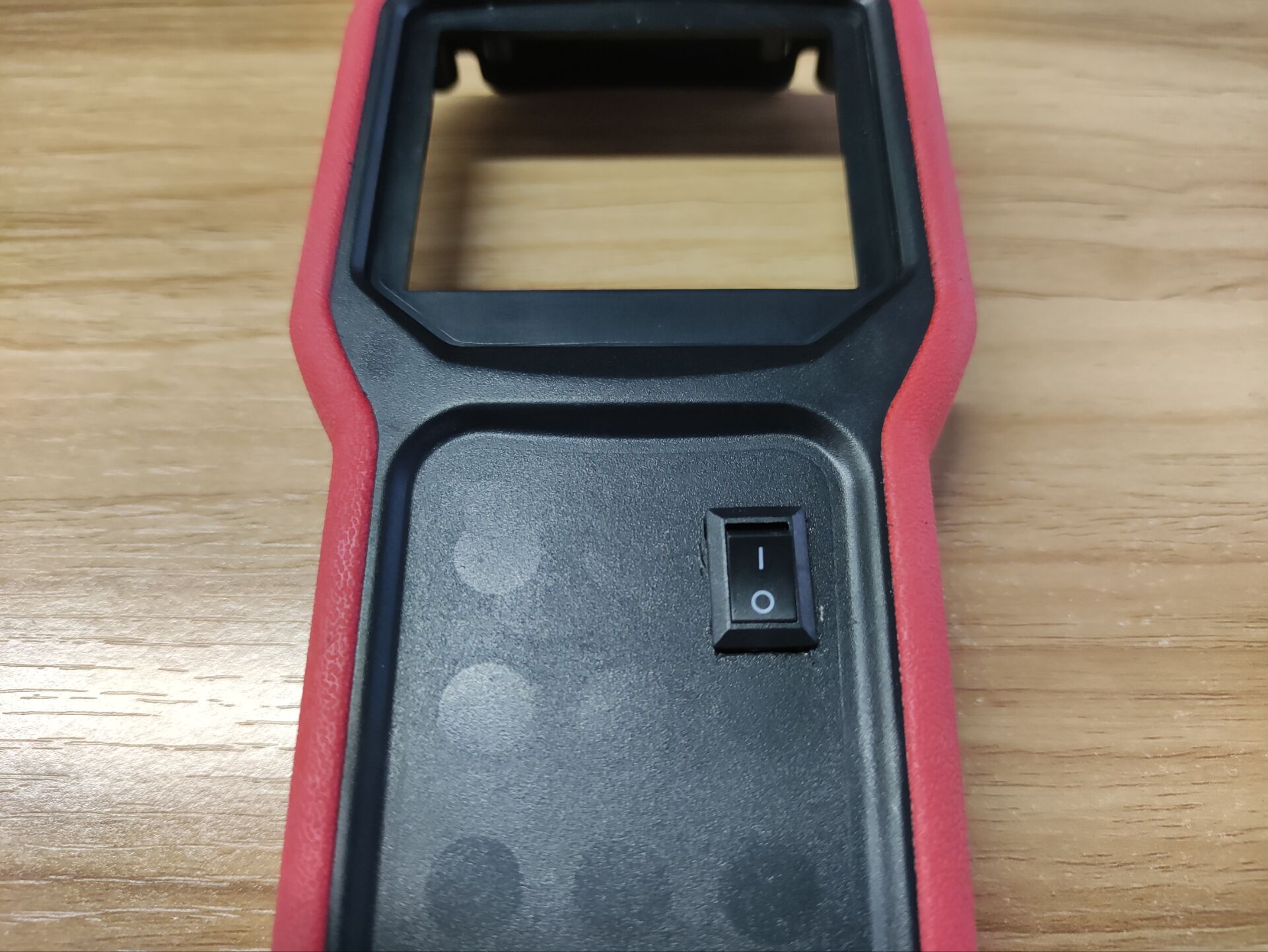

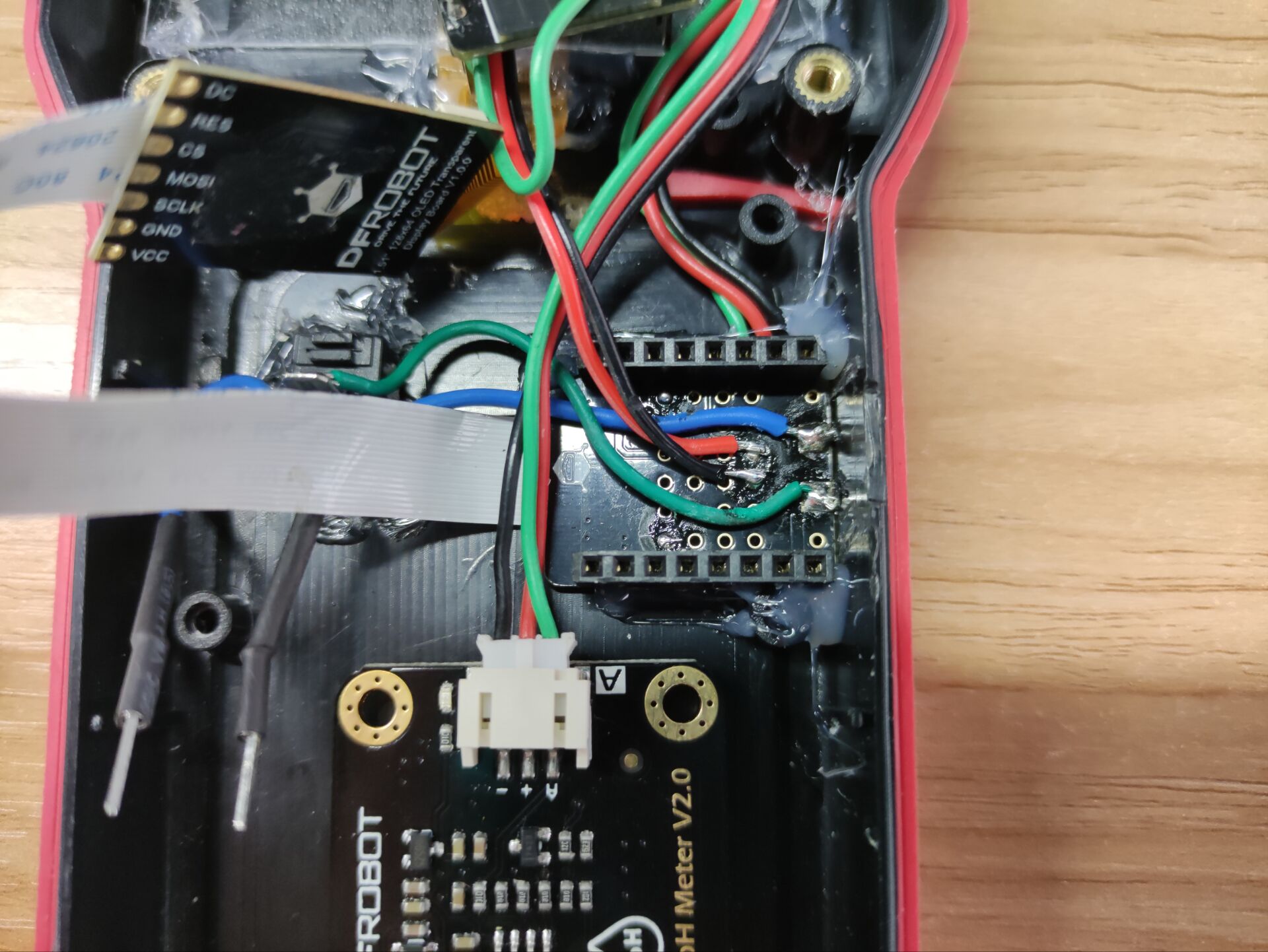

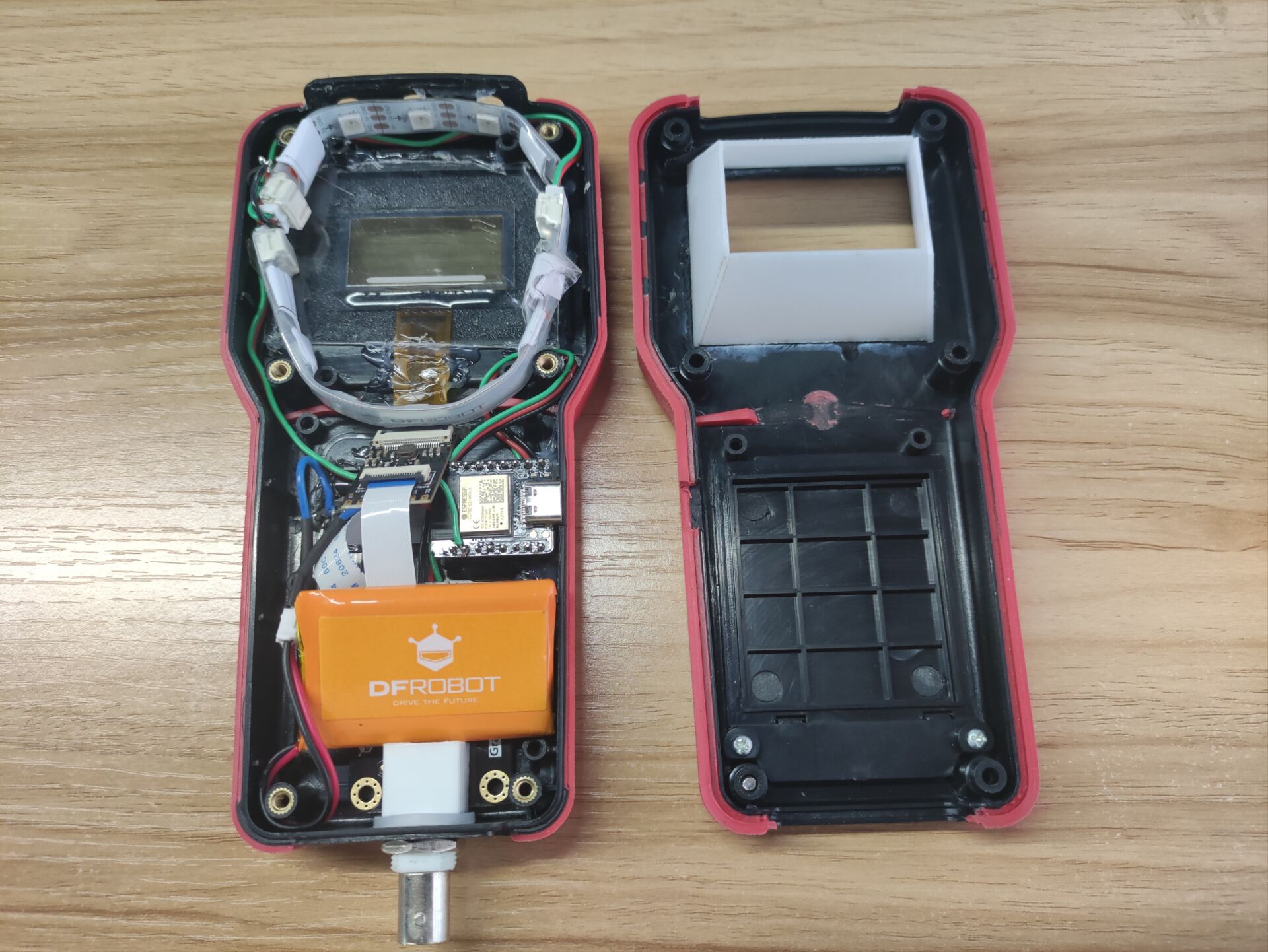

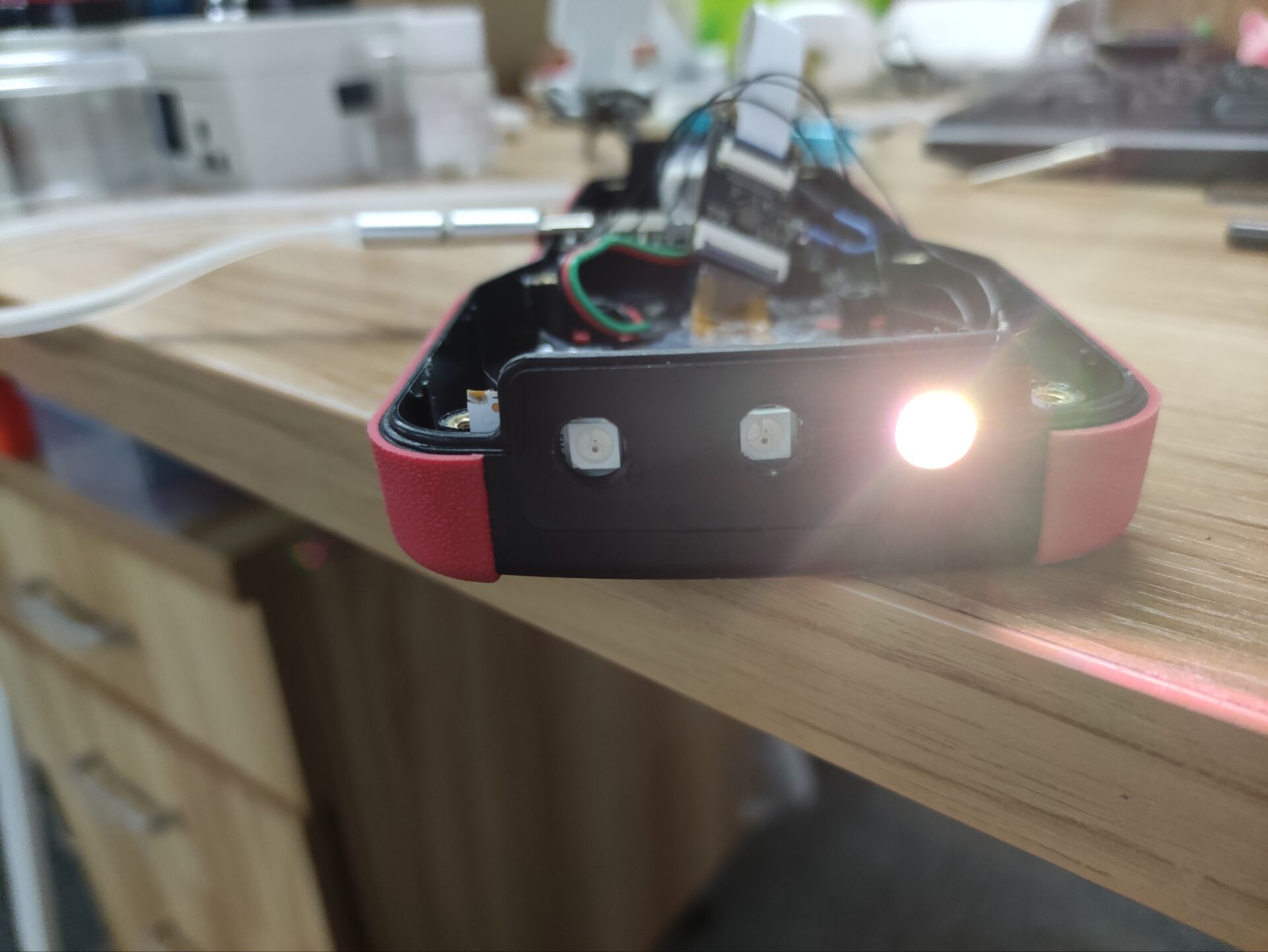

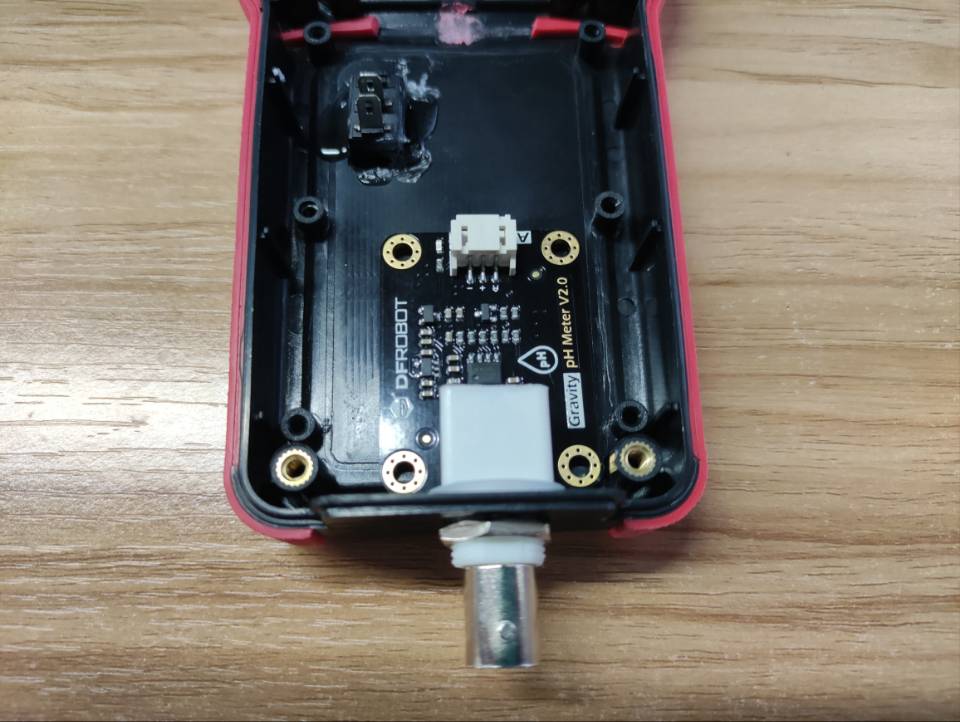

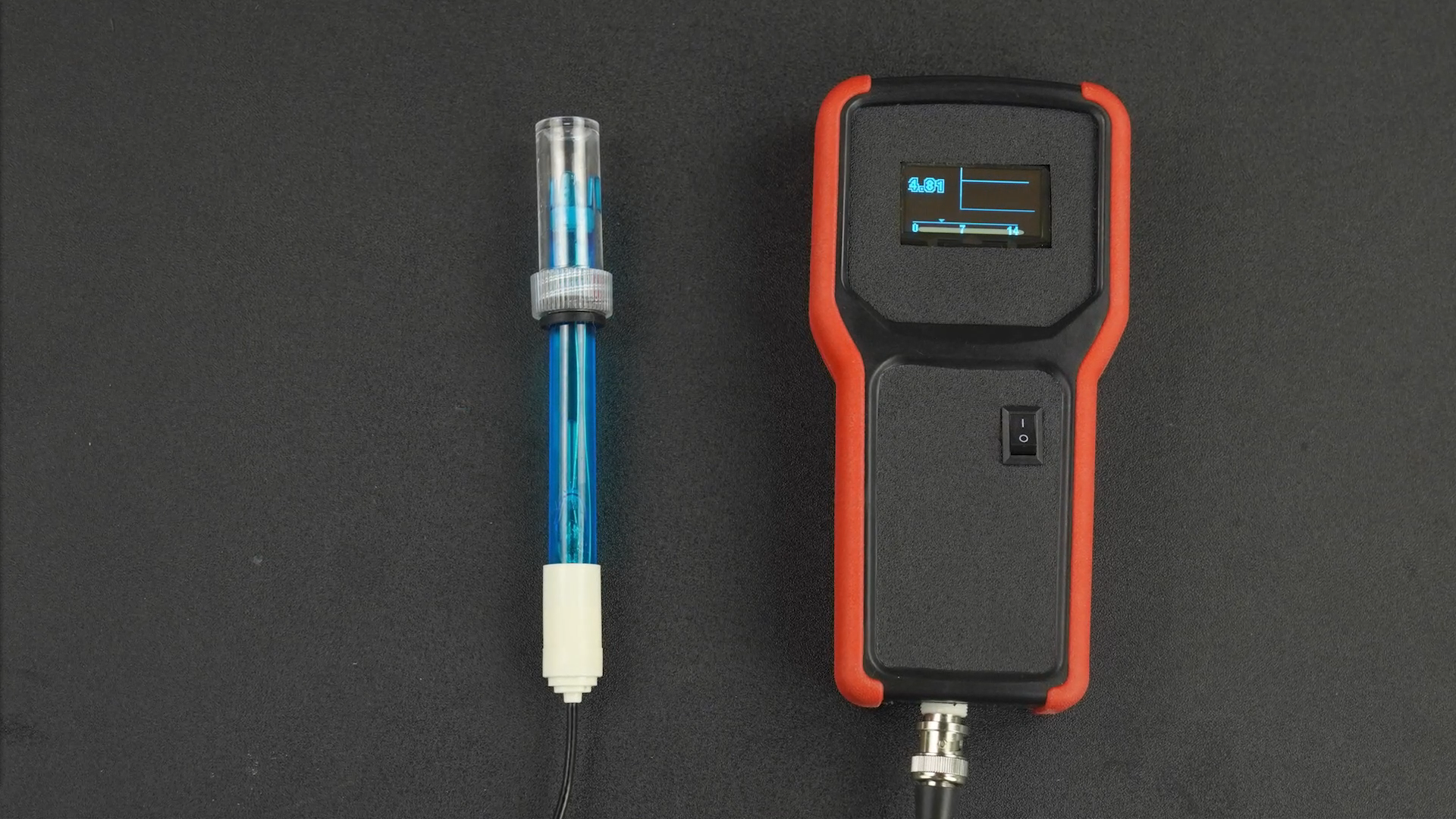

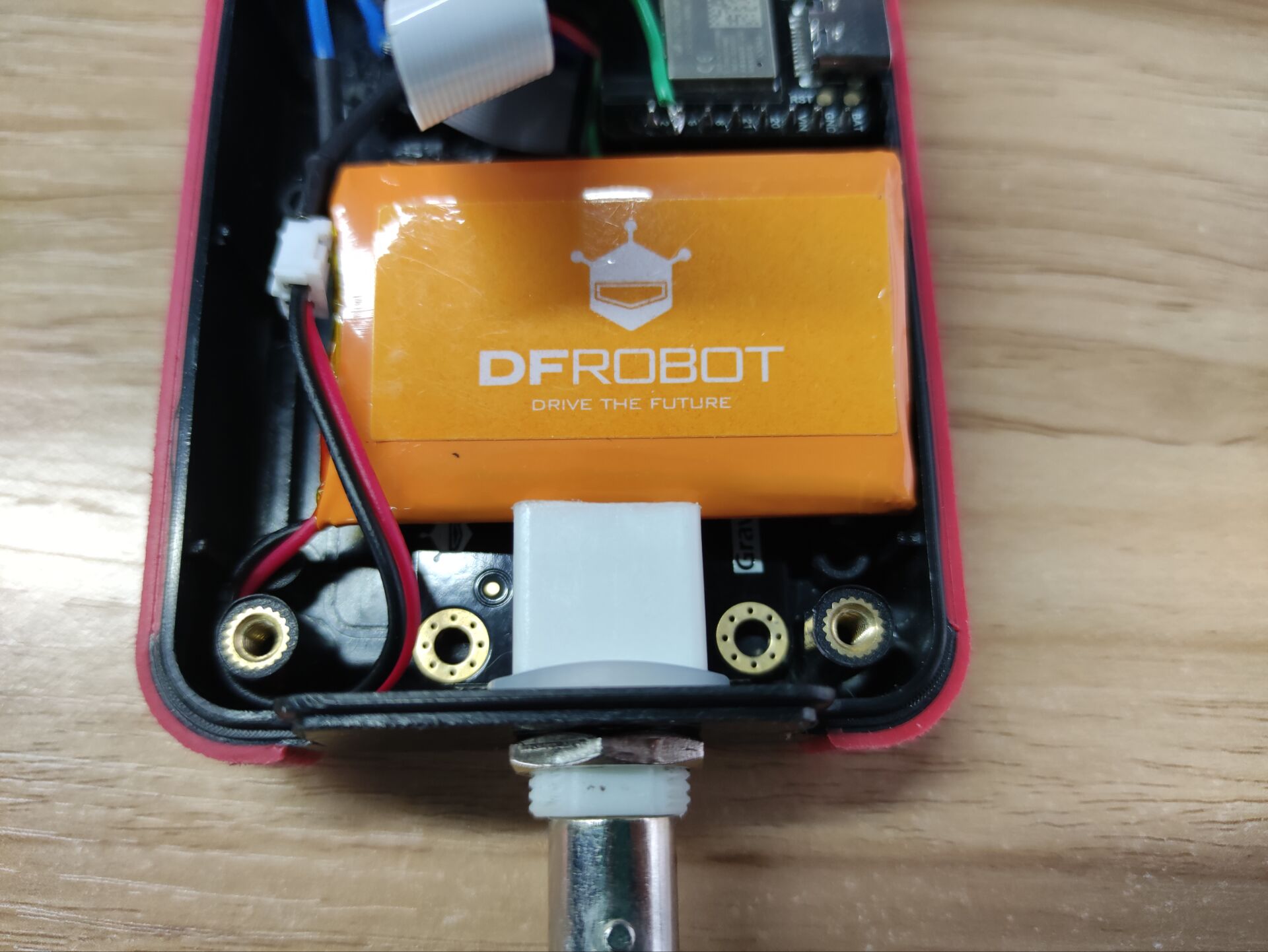

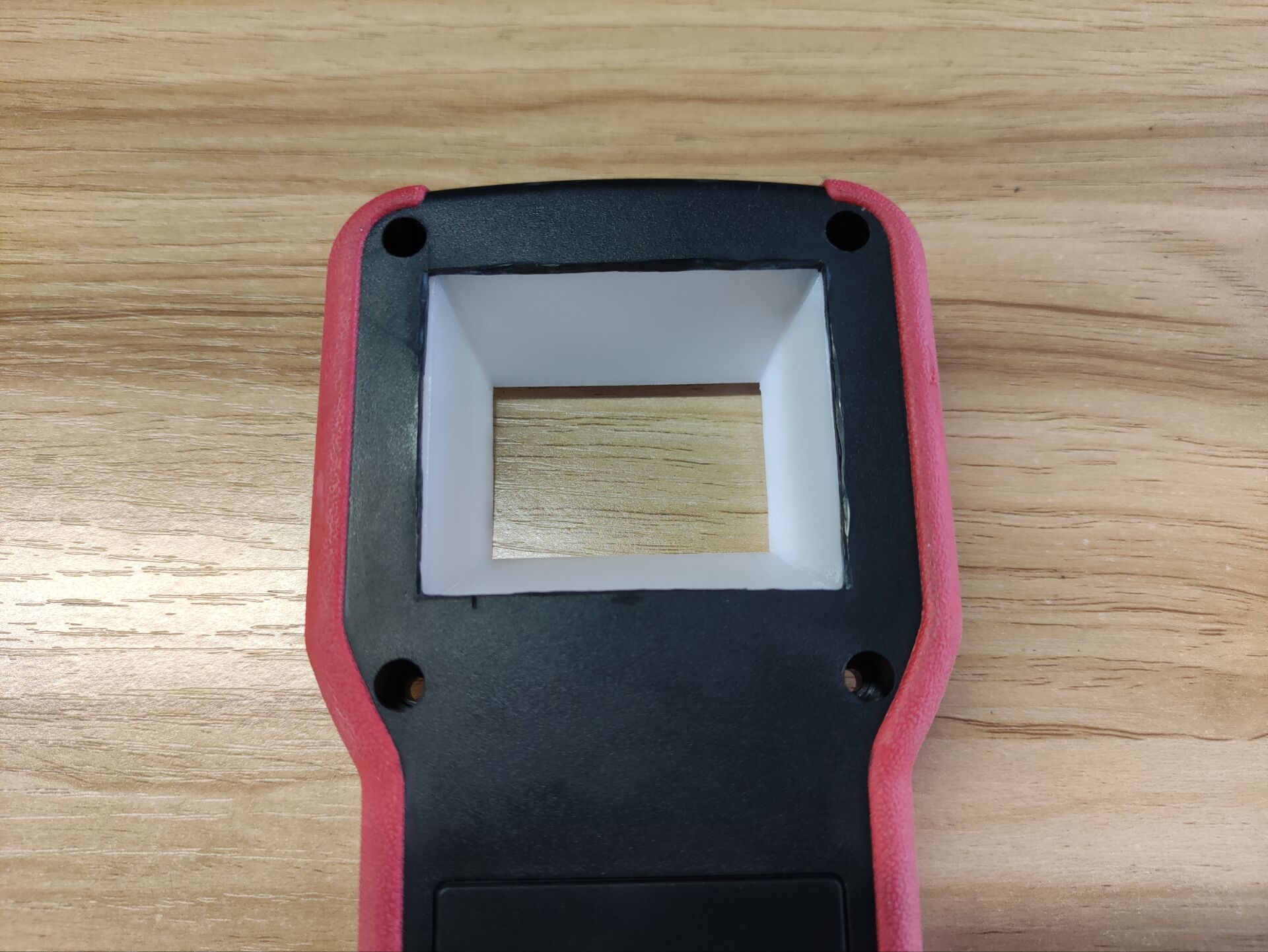

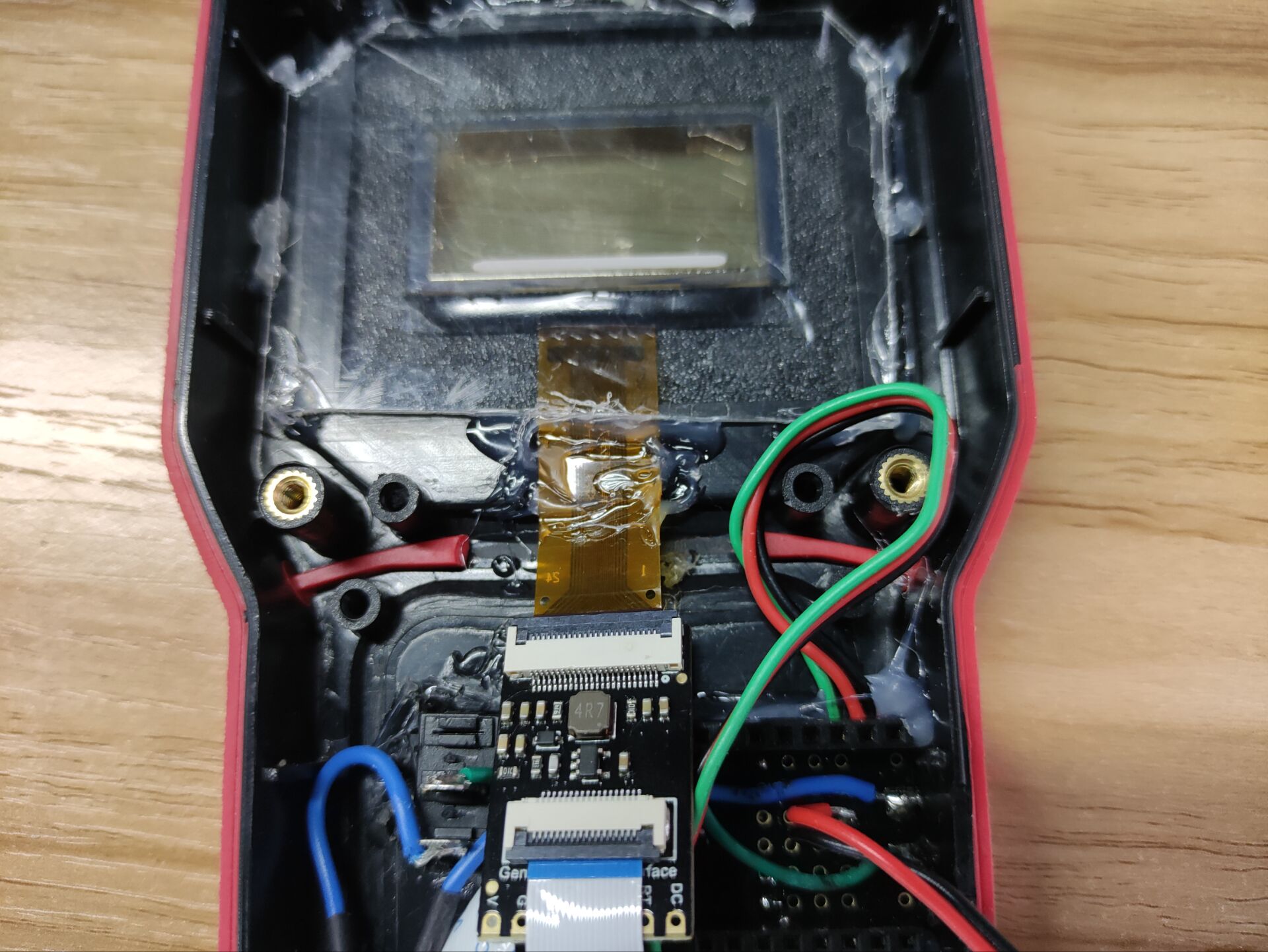

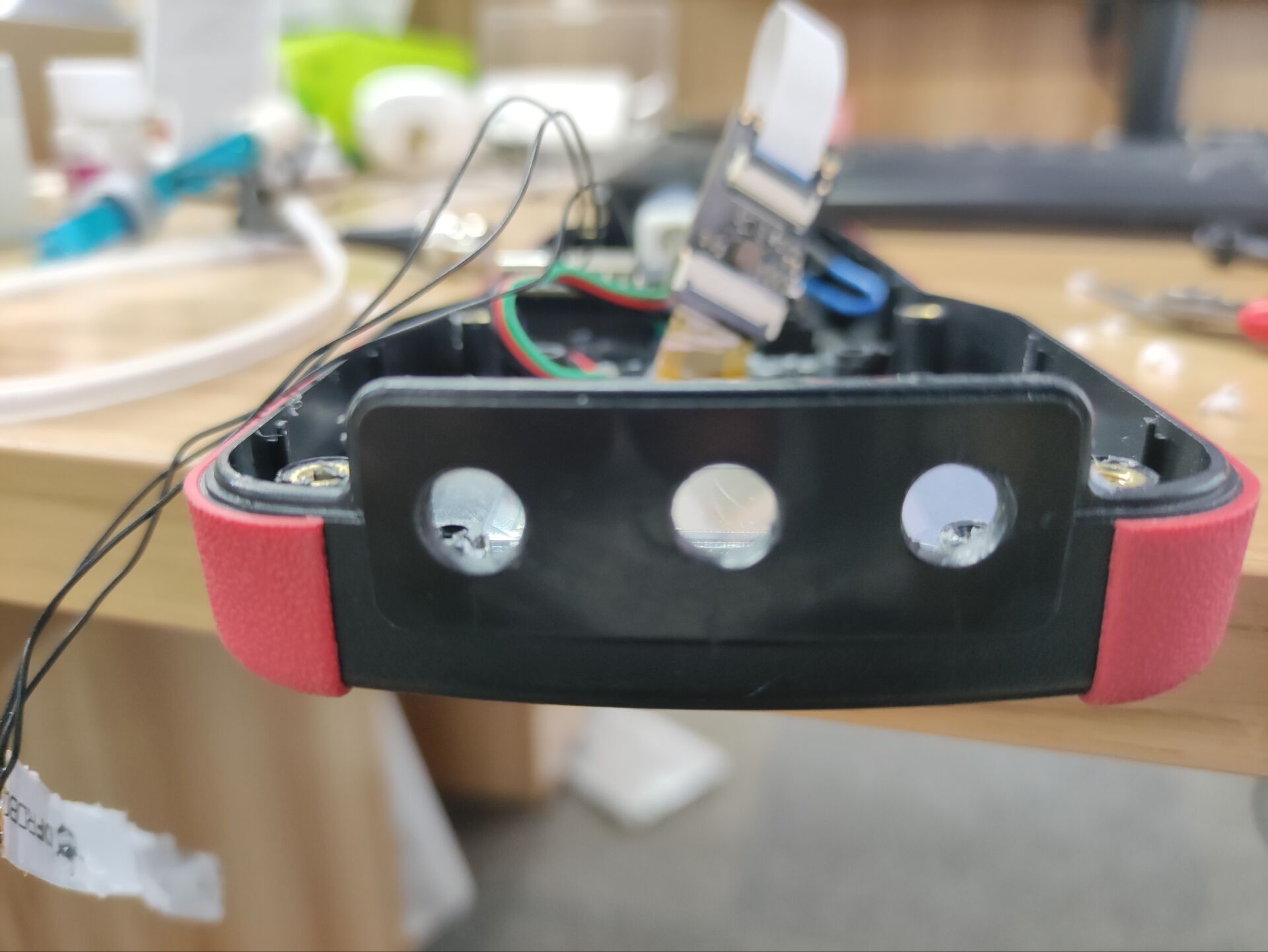

硬件组装： 安装电源开关  用电磨机给外壳开孔  固定pH计的信号转接板  用塑料片固定透明屏  连接透明屏转接板  焊接且固定C3的扩展板  插上C3  连接3.7V电池  打孔安装灯带   额。。。翻车了，3颗坏2颗（南瘦）  感觉这灯光效果也不是很好而且透明屏也没透明 还是重新设计一下结构吧，让透明屏真正透明显示 绘制图纸  用激光切割亚克力板  在反面切割开孔并安装亚克力板 使用切割工具须小心注意安全   将前盖与后盖组合起来  在外壳正面贴上黑色贴纸  连接上pH计探头  到此你便得到了一个精雕细刻、流光溢彩、妙不可言的pH计! 最后有一说一柠檬真的很酸！ 实用工具推荐 钩式测试夹 在pH计的制作过程中非常实用的工具，在测试与焊接前使用钩式测试夹，直接钩住焊孔，连接稳定解放双手；彩色的设计更容易区分电路。  程序 |
