本文介绍了Arduino兼容的1.3寸TFT显示屏ST7735S模块的实验过程。通过动手实验，详细记录了每一步进展和遇到的问题，帮助读者更好地理解和使用这一高清ips模块。无论成功与否，这些记录都能为其他创客提供宝贵的参考。
|
37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。 【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程） 实验二百一十八：1.3寸 TFT显示屏 ST7735S驱动240x240高清ips模块   |

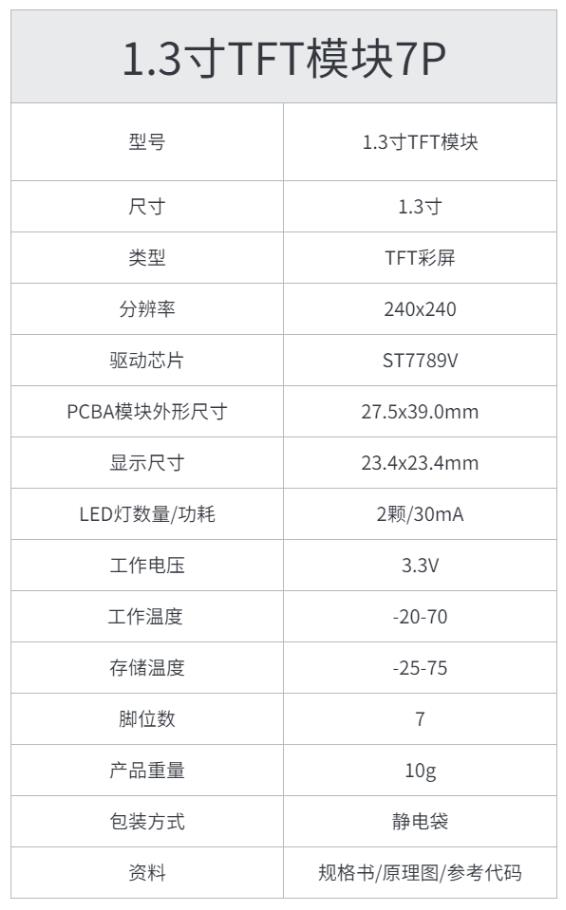

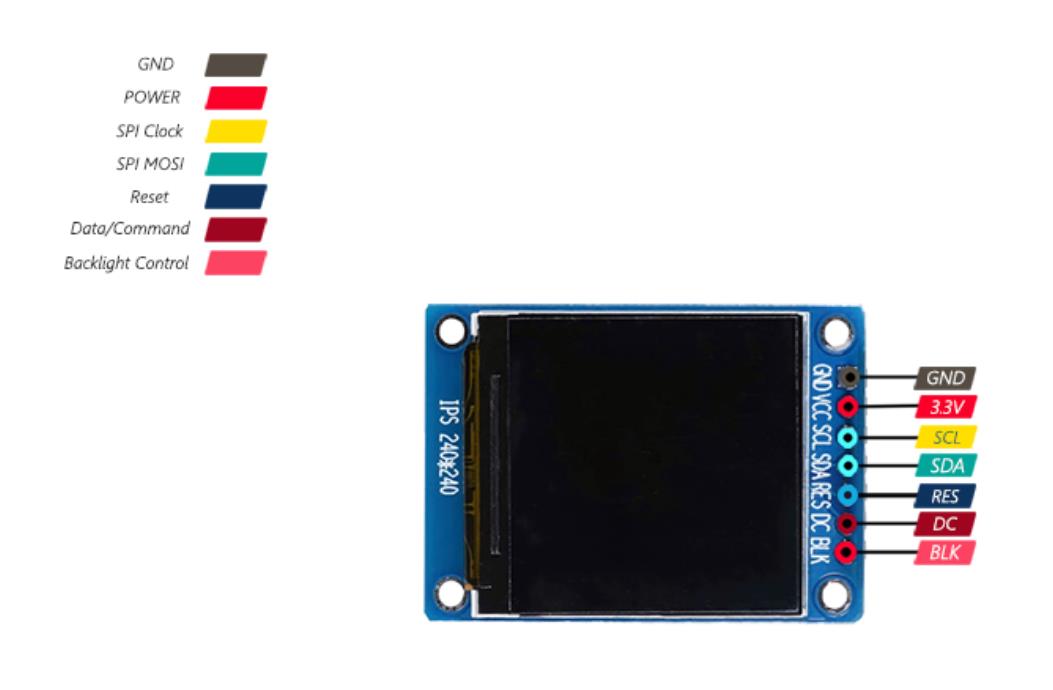

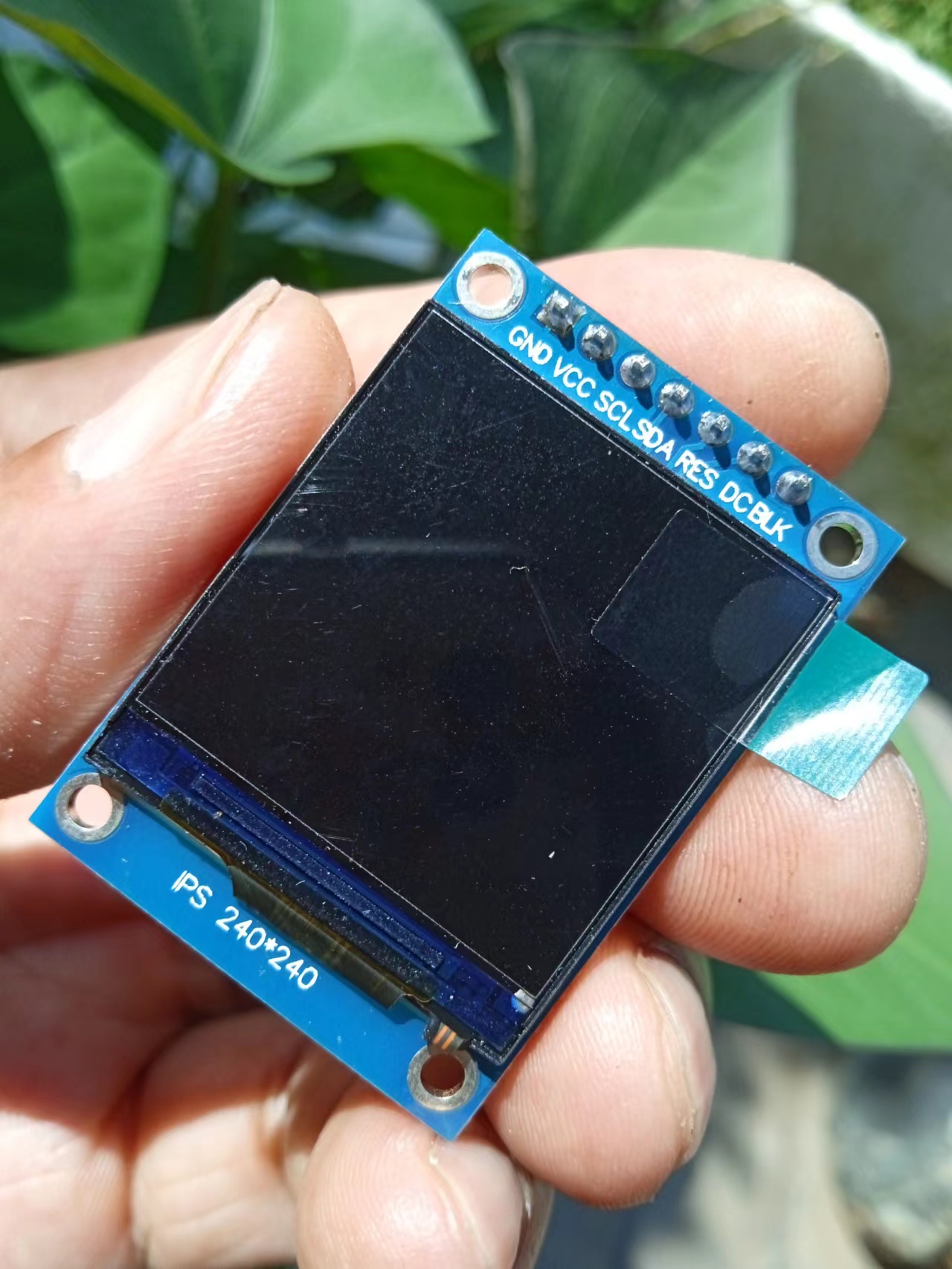

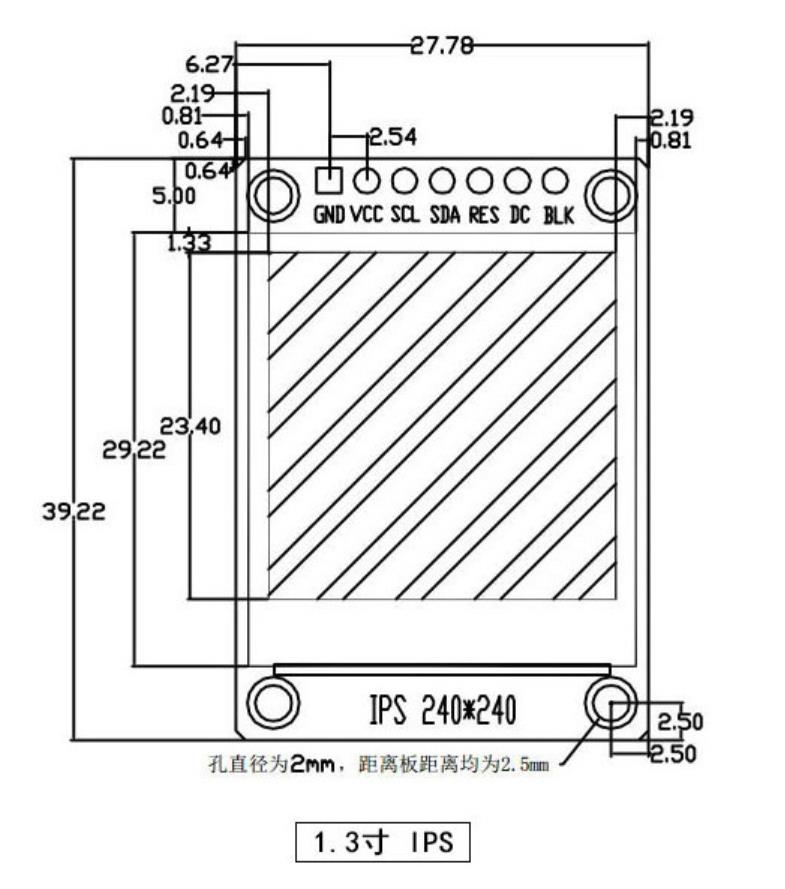

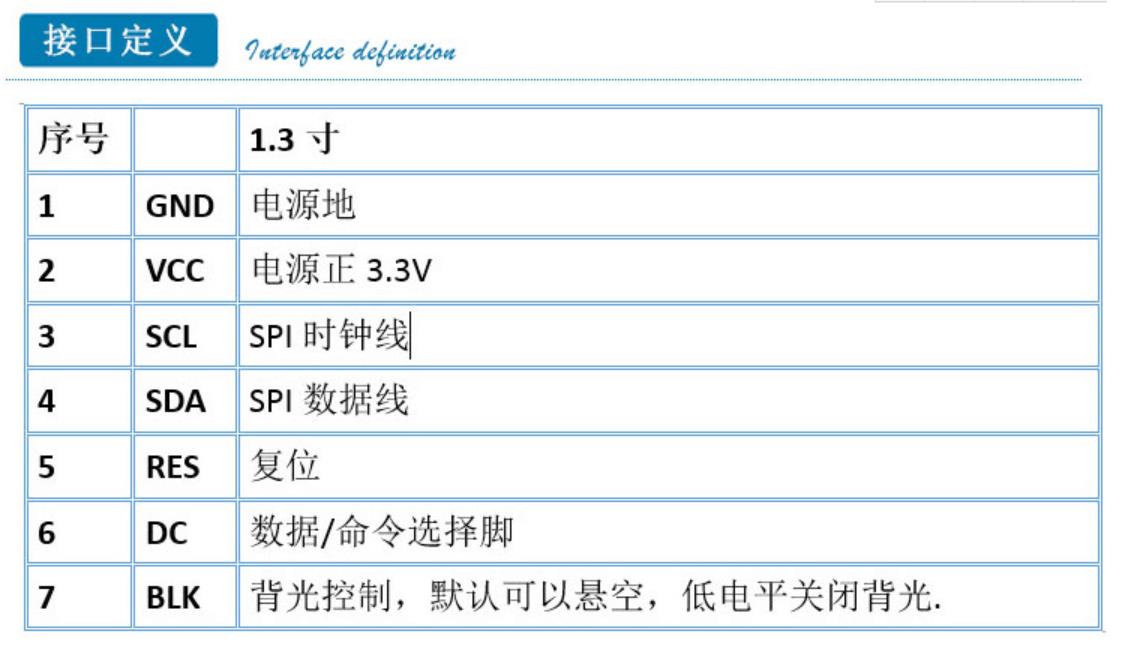

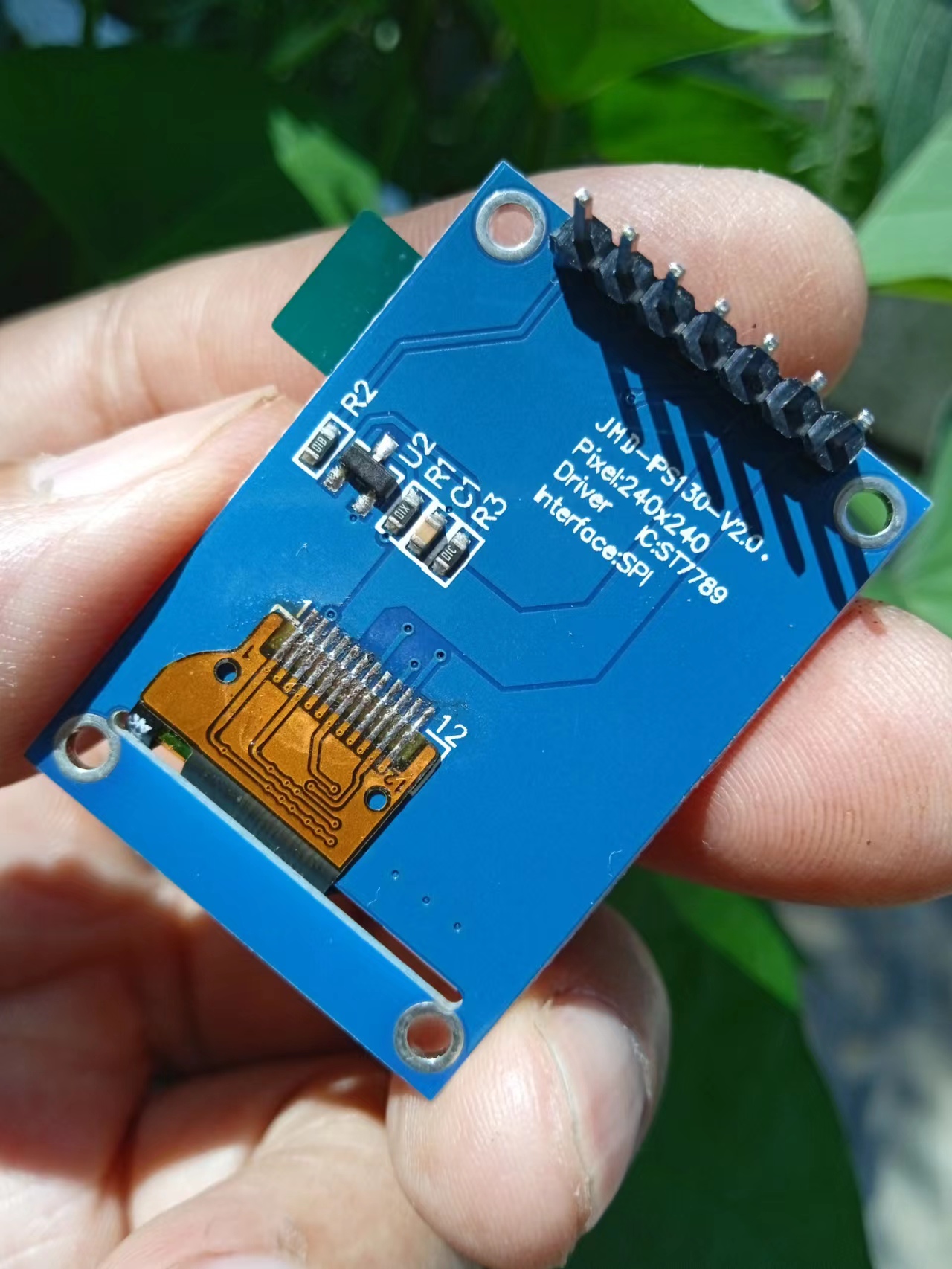

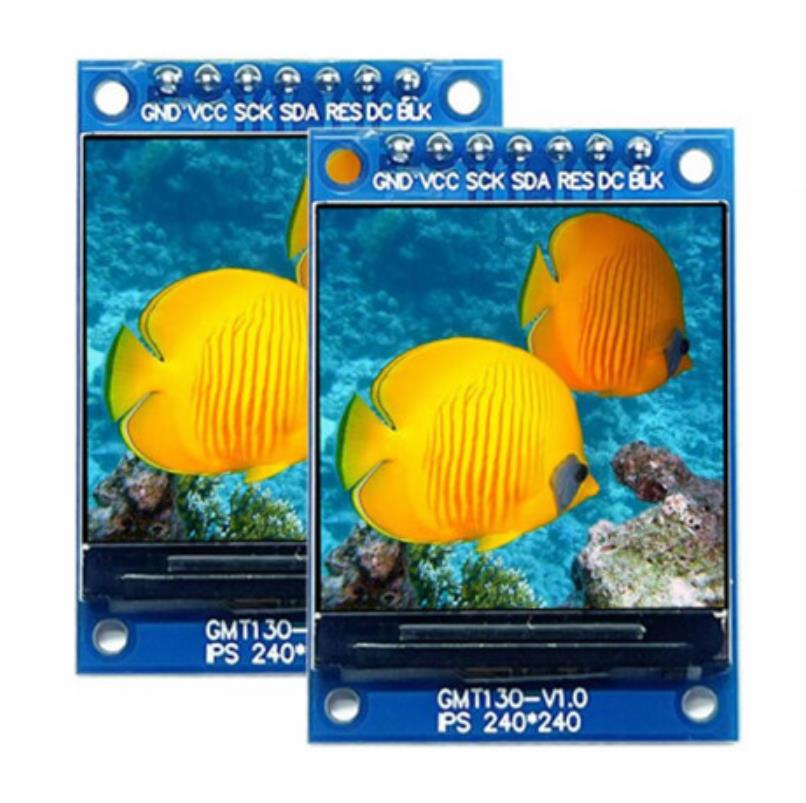

实验二百一十八：1.3寸 TFT显示屏 ST7789VW 驱动240x240高清ips模块
程序六：点亮屏幕，显示不同颜色的字符
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百一十八：1.3寸 TFT显示屏 ST7789VW 驱动240x240高清ips模块
程序六：点亮屏幕，显示不同颜色的字符
*/
#define SCR_WD 240
#define SCR_HT 240
#include
#include
#if (__STM32F1__) // bluepill
#define TFT_DC PA1
#define TFT_RST PA0
//#include
#else
#define TFT_DC 7
#define TFT_RST 8
#include
//#include
#endif
Arduino_ST7789 lcd = Arduino_ST7789(TFT_DC, TFT_RST);
void setup() {
Serial.begin(9600);
lcd.init();
}
void loop(void) {
for (uint8_t rot = 0; rot < 4; rot++) {
testText(rot);
delay(2000);
}
}
unsigned long testText(int rot) {
lcd.setRotation(rot);
lcd.fillScreen(BLACK);
lcd.setCursor(0, 0);
lcd.setTextColor(BLUE);
lcd.setTextSize(3);
lcd.println("Hello World!");
lcd.setTextColor(WHITE);
lcd.print("Rotation = ");
lcd.println(rot);
lcd.setTextColor(YELLOW);
lcd.setTextSize(4);
lcd.println(1234.56);
lcd.setTextColor(RED);
lcd.setTextSize(5);
lcd.println(0xDEAD, HEX);
lcd.println();
lcd.setTextColor(GREEN);
lcd.setTextSize(6);
lcd.println("Hello");
}[/code]
实验二百一十八：1.3寸 TFT显示屏 ST7789VW 驱动240x240高清ips模块
实验开源仿真编程（Linkboy V4.63）
程序五：彩屏显示渐变颜色像素点
实验二百一十八：1.3寸 TFT显示屏 ST7789VW 驱动240x240高清ips模块
实验开源仿真编程（Linkboy V4.63）

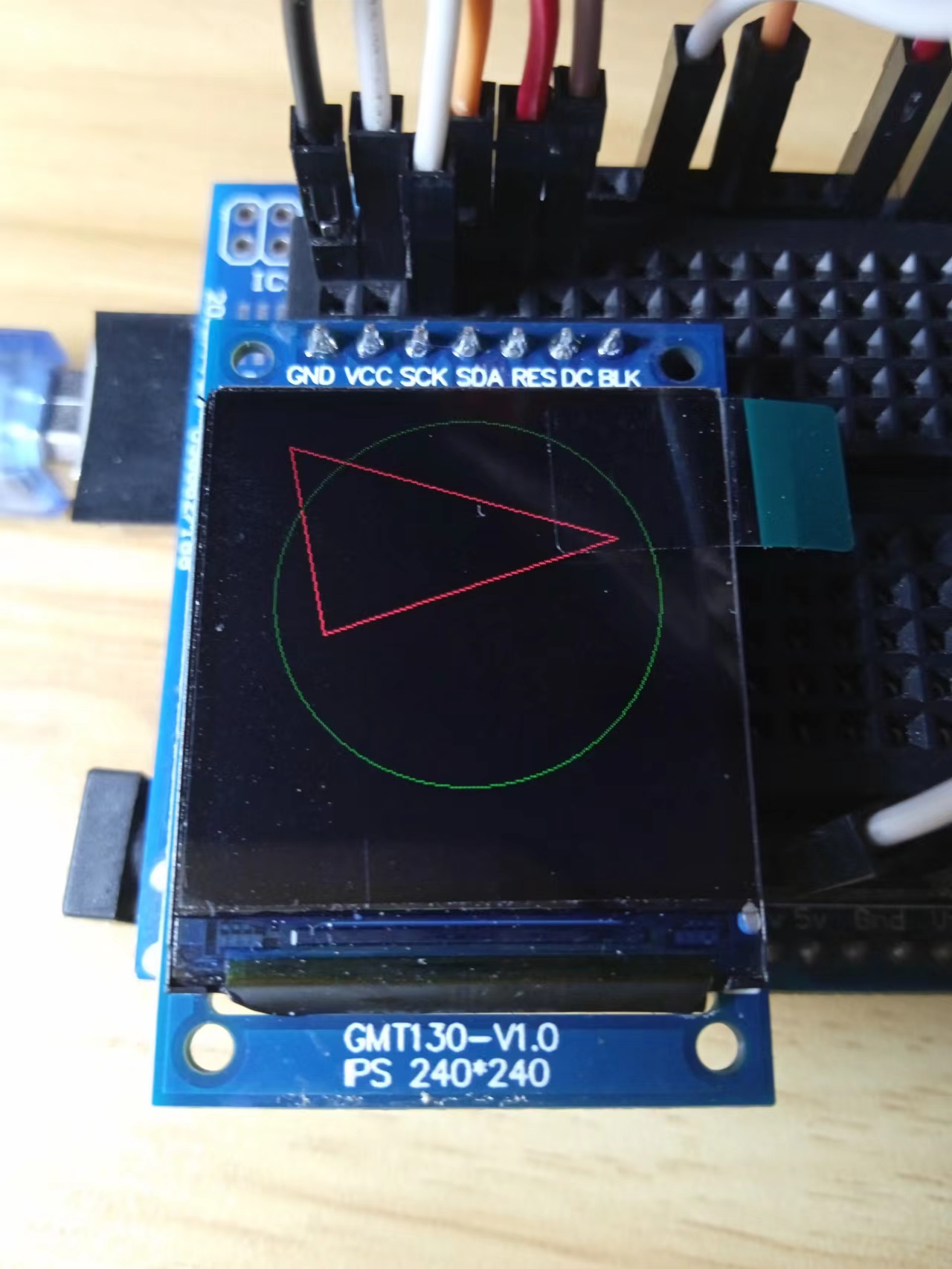

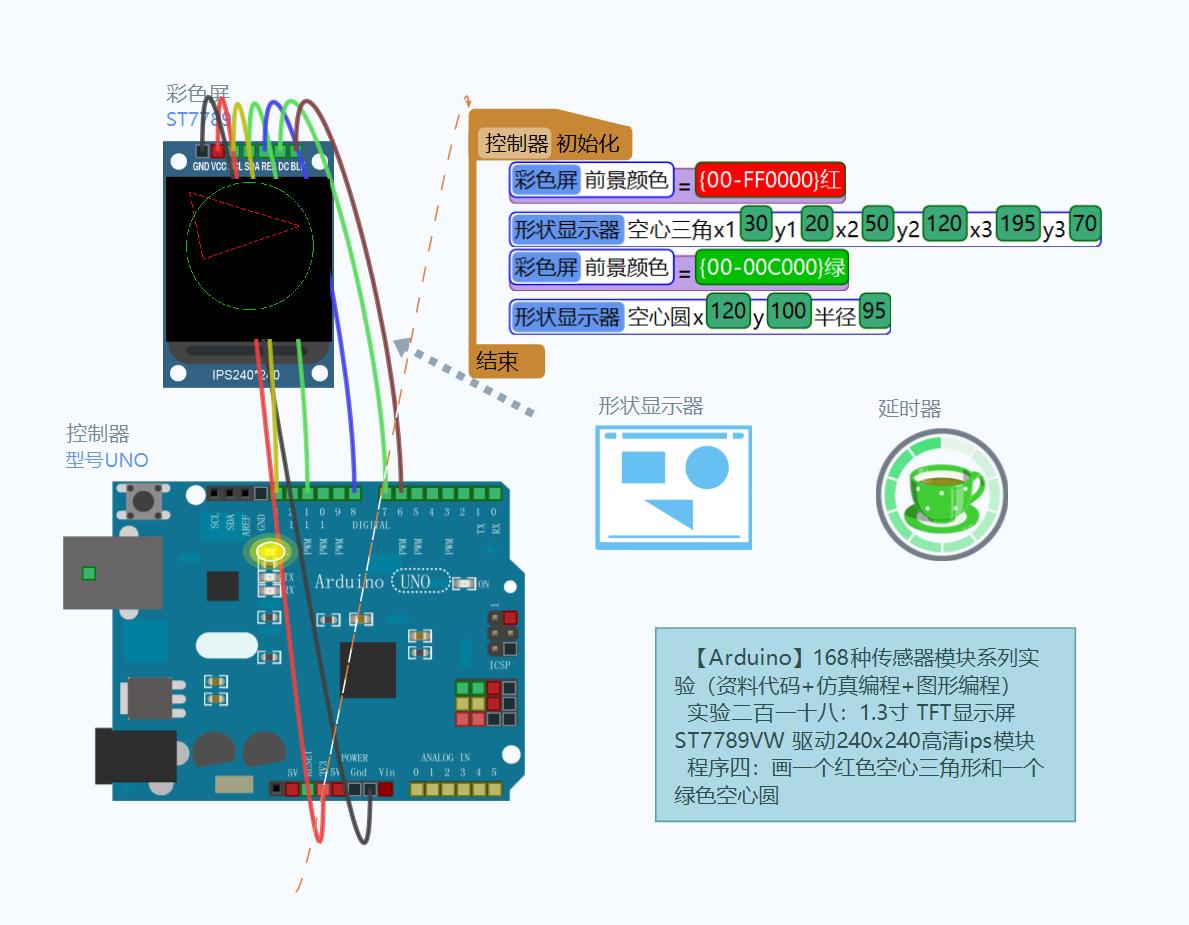

程序四：画一个红色空心三角形和一个绿色空心圆
实验二百一十八：1.3寸 TFT显示屏 ST7789VW 驱动240x240高清ips模块
实验开源仿真编程（Linkboy V4.63）

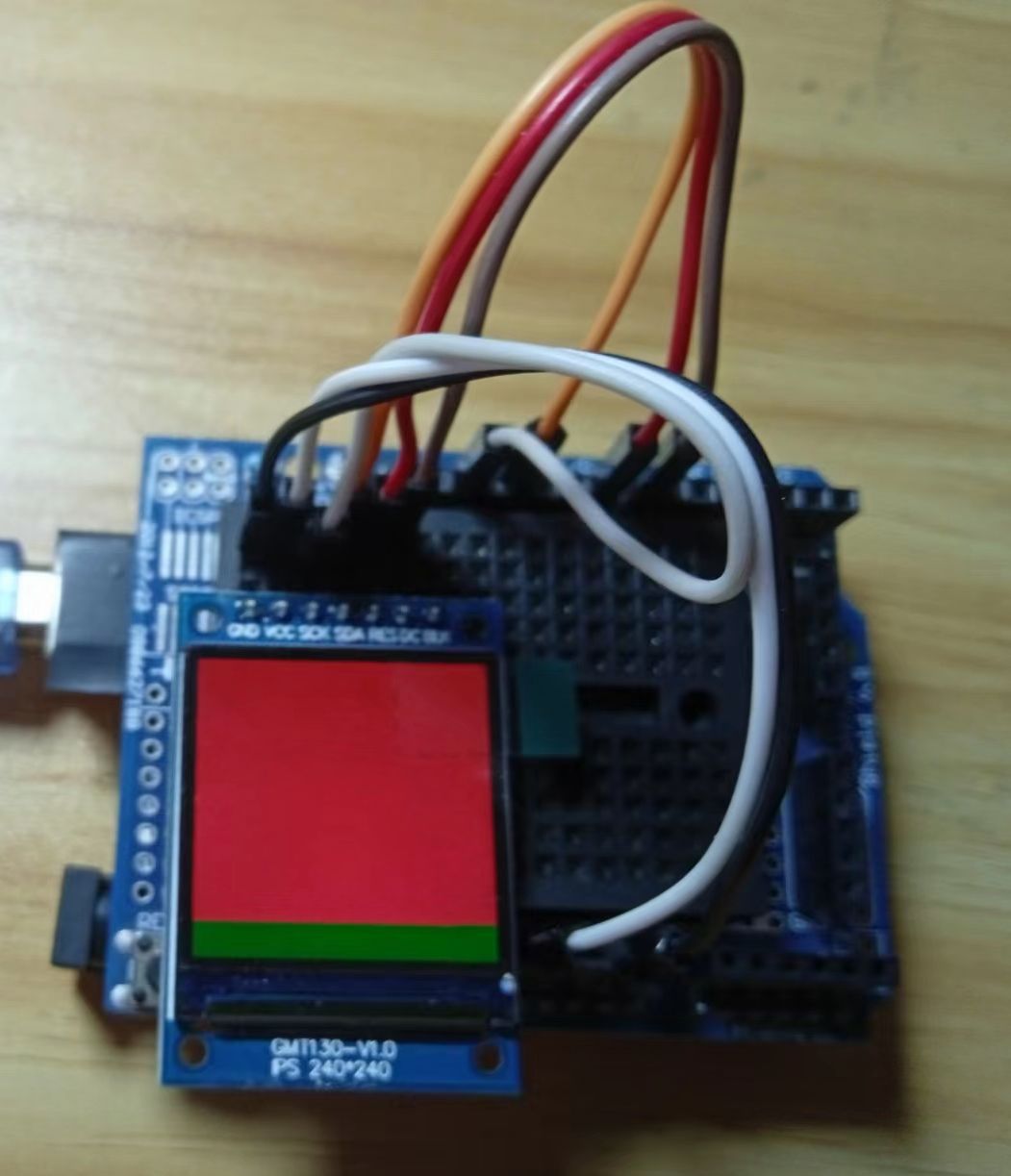

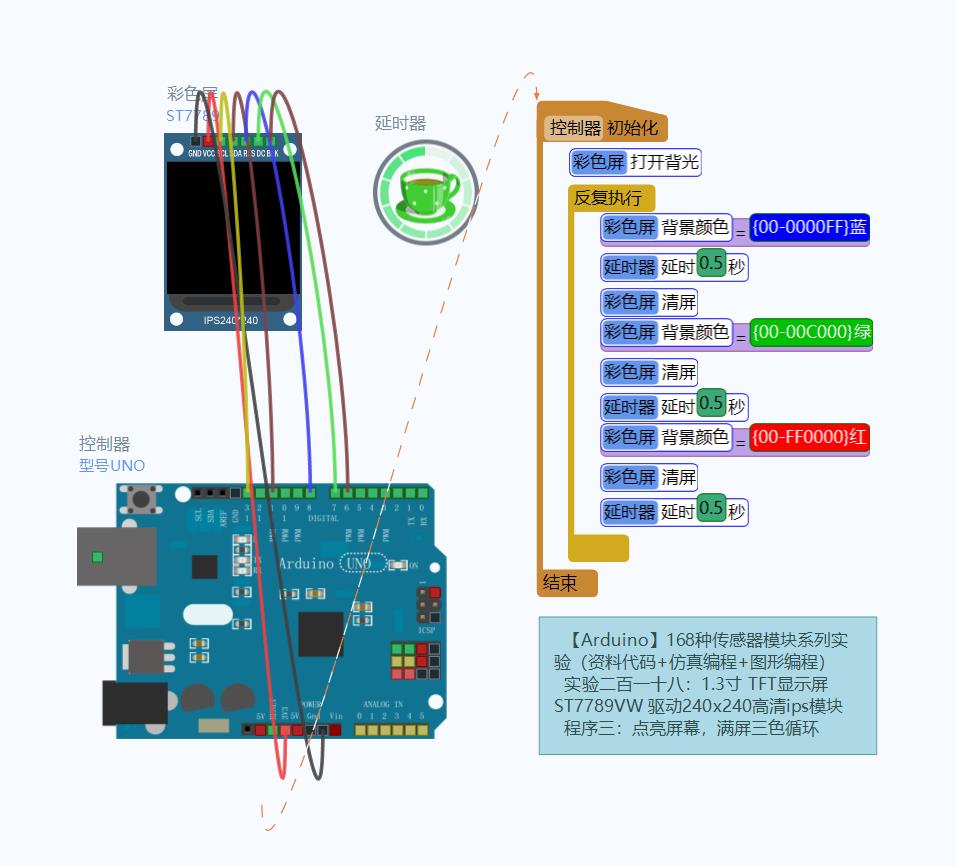

程序三：点亮屏幕，满屏三色循环
实验二百一十八：1.3寸 TFT显示屏 ST7789VW 驱动240x240高清ips模块

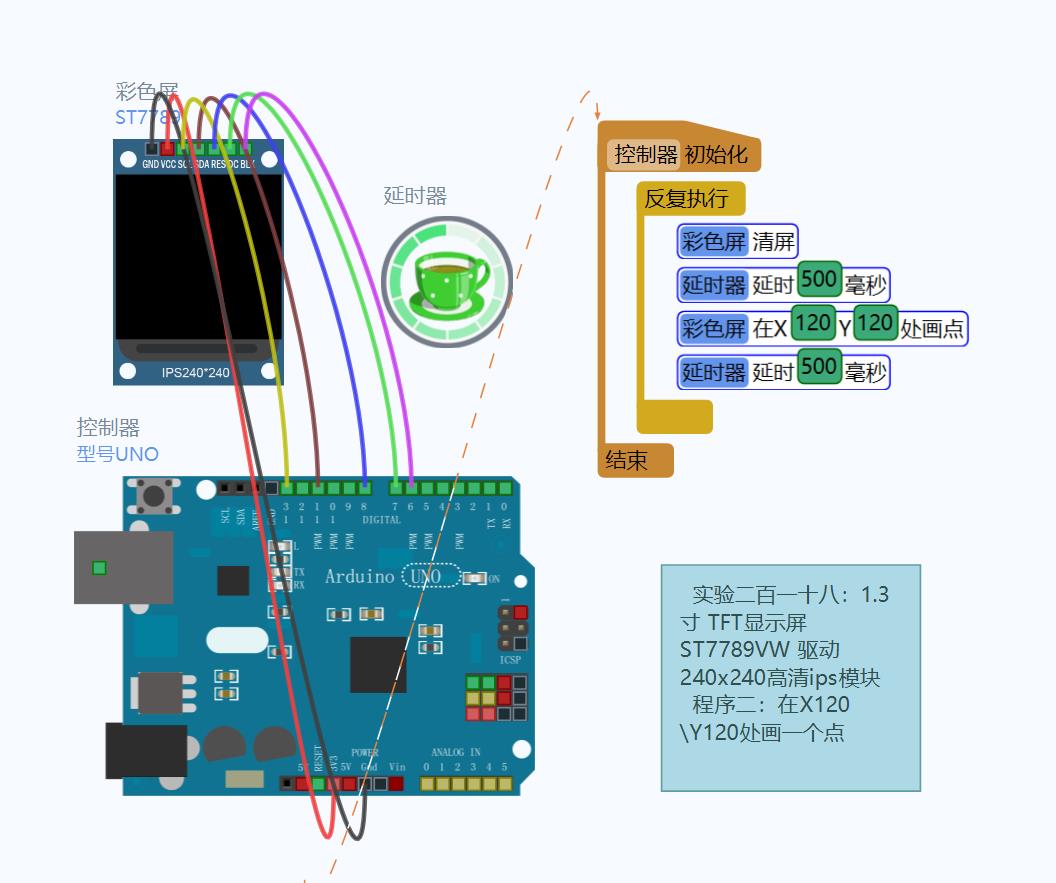

程序二：在X120\Y120处画一个点
实验开源仿真编程（Linkboy V4.63）
实验二百一十八：1.3寸 TFT显示屏 ST7789VW 驱动240x240高清ips模块

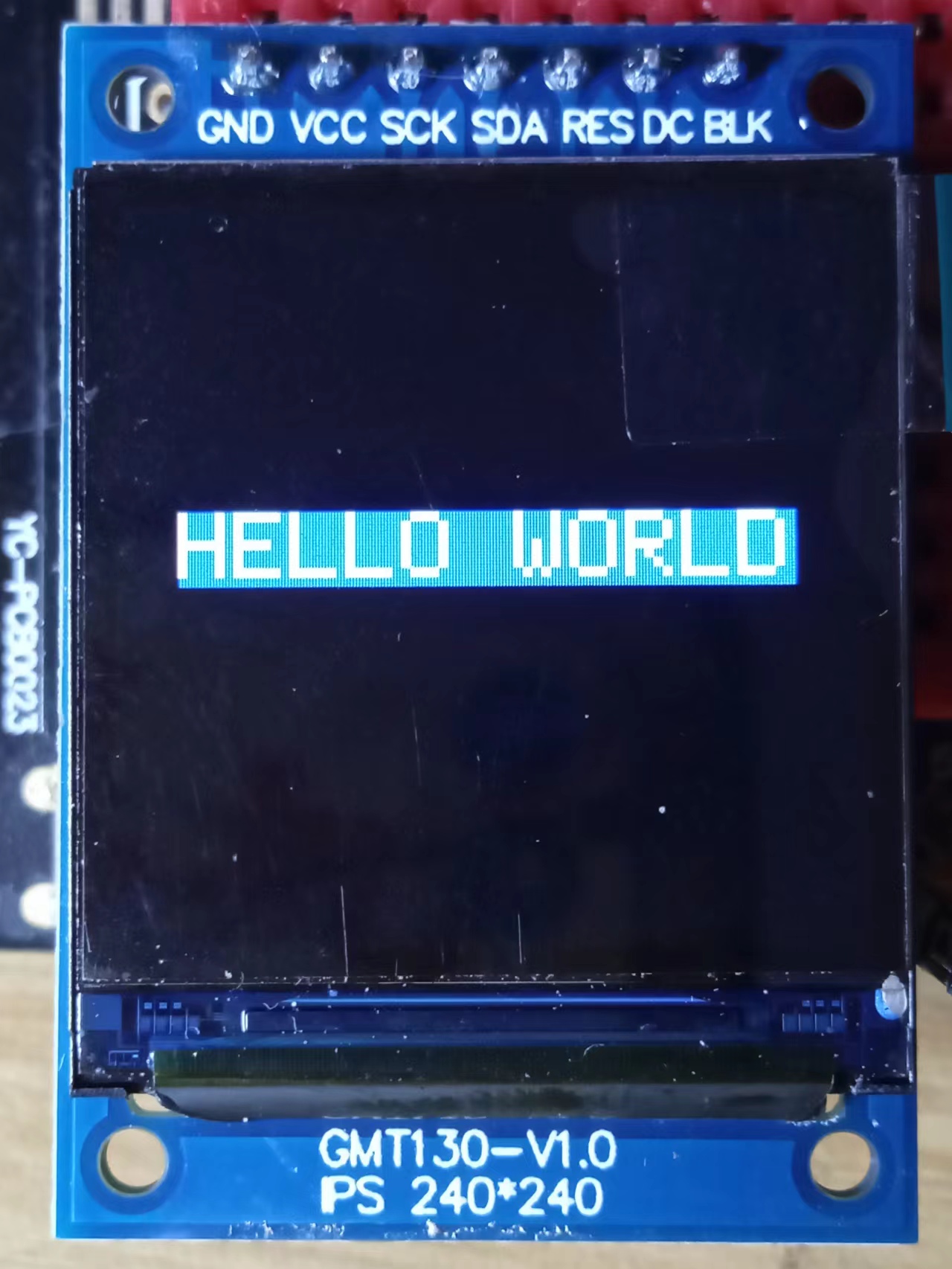

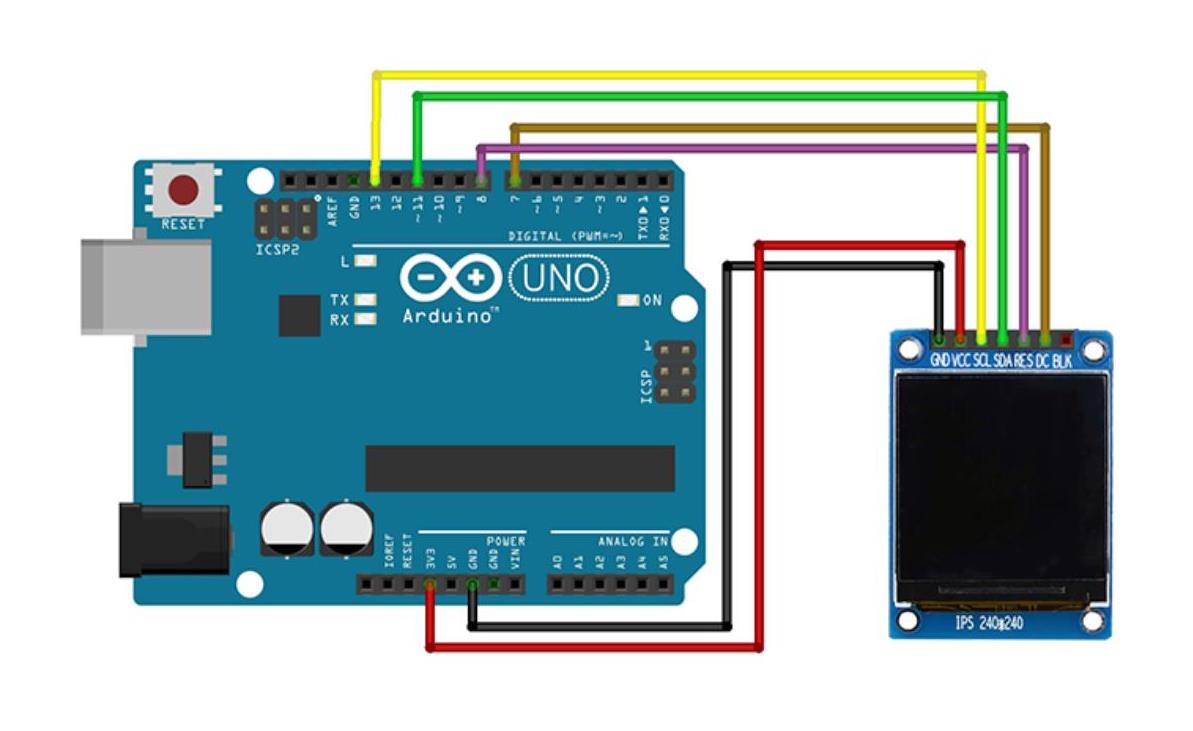

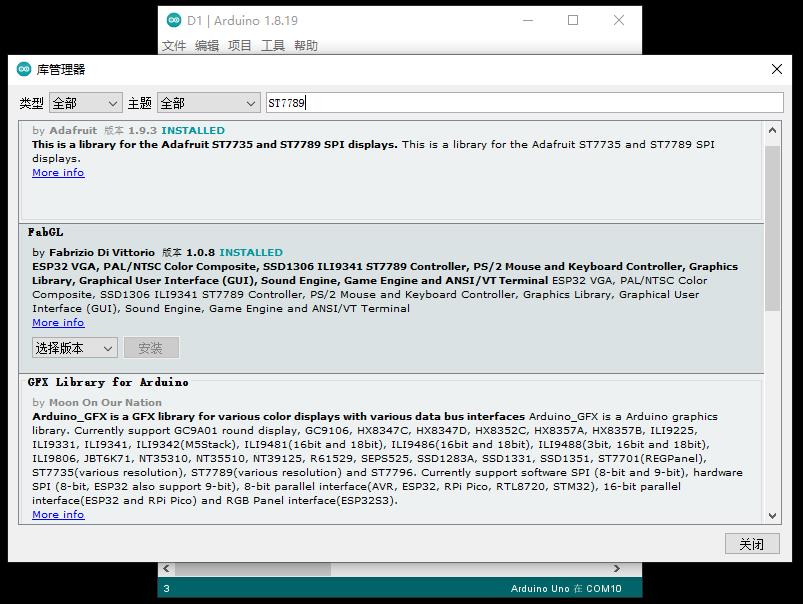

程序一：点亮屏幕，输出"HELLO WORLD"
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百一十八：1.3寸 TFT显示屏 ST7789VW 驱动240x240高清ips模块
程序一：点亮屏幕，输出"HELLO WORLD"
*/

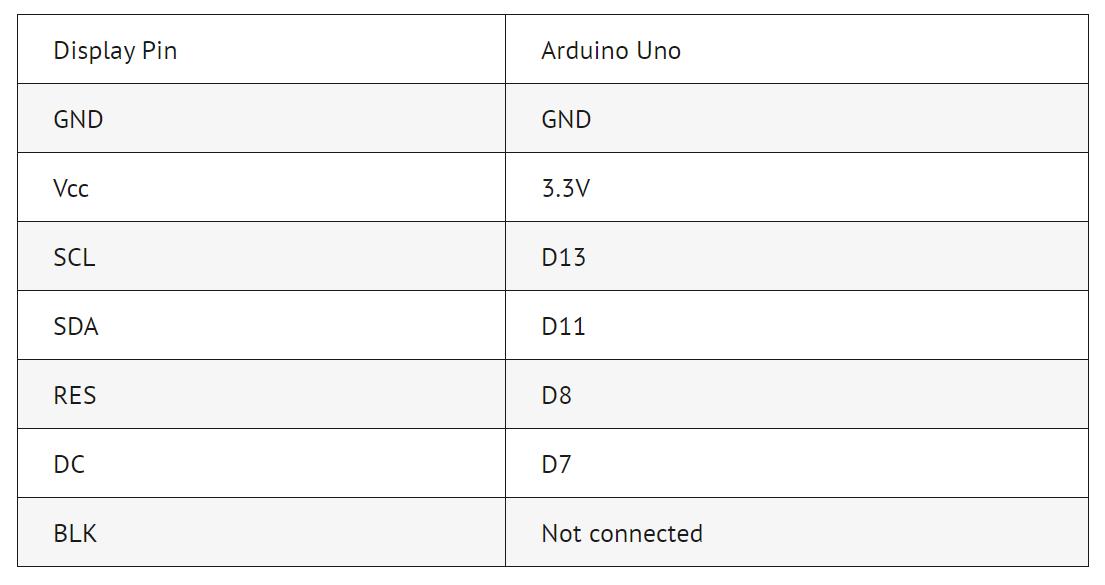

//#define TFT_CS 6
#define TFT_DC 7
#define TFT_RST 8
#define SCR_WD 240
#define SCR_HT 240 // 320 - to allow access to full 240x320 frame buffer
#include
#include
#include
Arduino_ST7789 lcd = Arduino_ST7789(TFT_DC, TFT_RST);
//Arduino_ST7789 lcd = Arduino_ST7789(TFT_DC, TFT_RST, TFT_CS);
void setup(void) {
Serial.begin(9600);
lcd.init(SCR_WD, SCR_HT);
lcd.fillScreen(BLACK);
lcd.setCursor(20, 100);
lcd.setTextColor(WHITE, BLUE);
lcd.setTextSize(3);
lcd.println("HELLO WORLD");
}
void loop() {
}[/code]

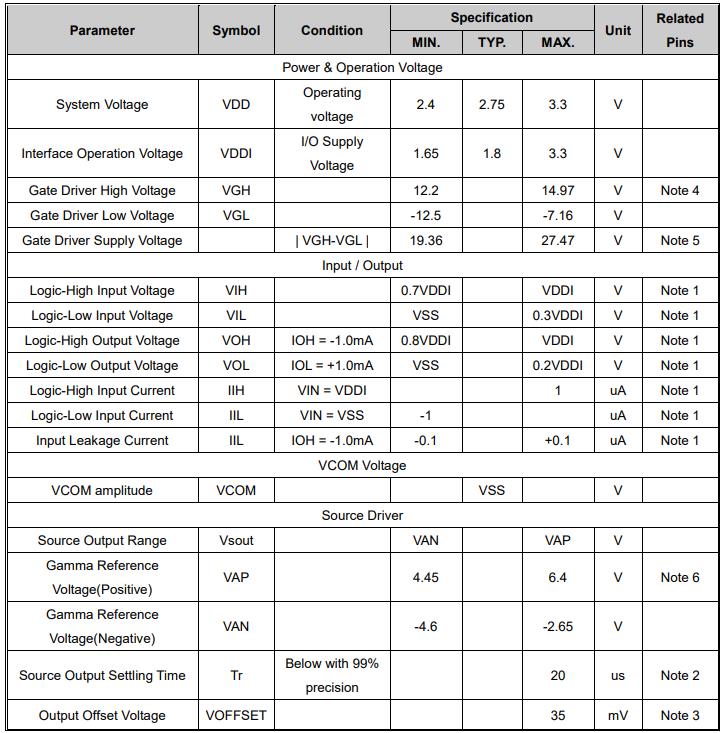

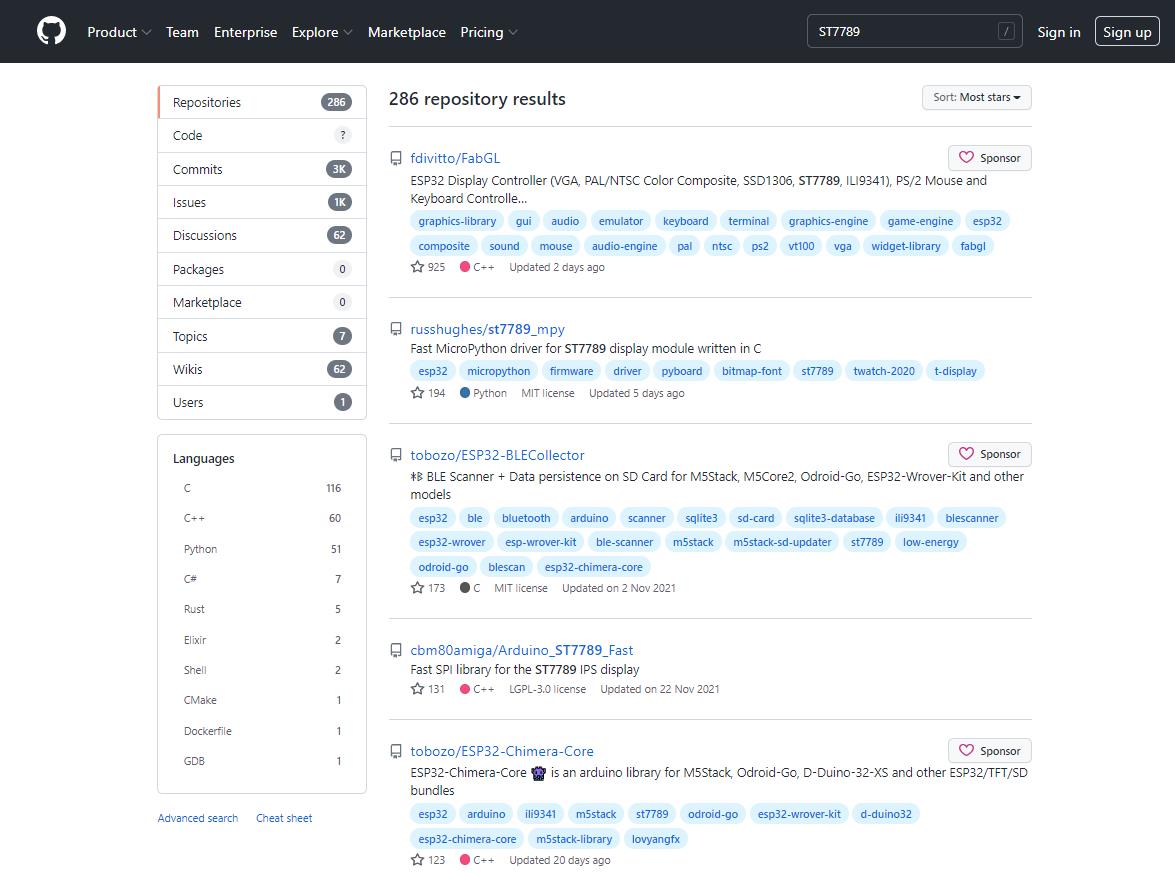

[font="]ST7789VW详细技术资料（317页）[/font]
https://www.rhydolabz.com/documents/33/ST7789.pdf
