🔥✨FireBeetle ESP32-E扩展板：轻松实现人体红外感应项目！

【人体红外】

红外热释电运动传感器能检测运动的人或动物身上发出的红外线，输出开关信号，可以应用于各种需要检测运动人体的场合。传统的热释电红外传感器需要人体热释电红外探头、专用芯片和复杂的外围电路来实现，体积略大，电路复杂，可靠性略低。我们新推出的这款红外热释电运动传感器，专为Arduino设计，采用数字一体化集****体热释电红外探头，具有体积小、可靠性高、功耗低、外围电路简单等特点。

【引脚】

LED接扩展板D11，人体红外接扩展板D2。

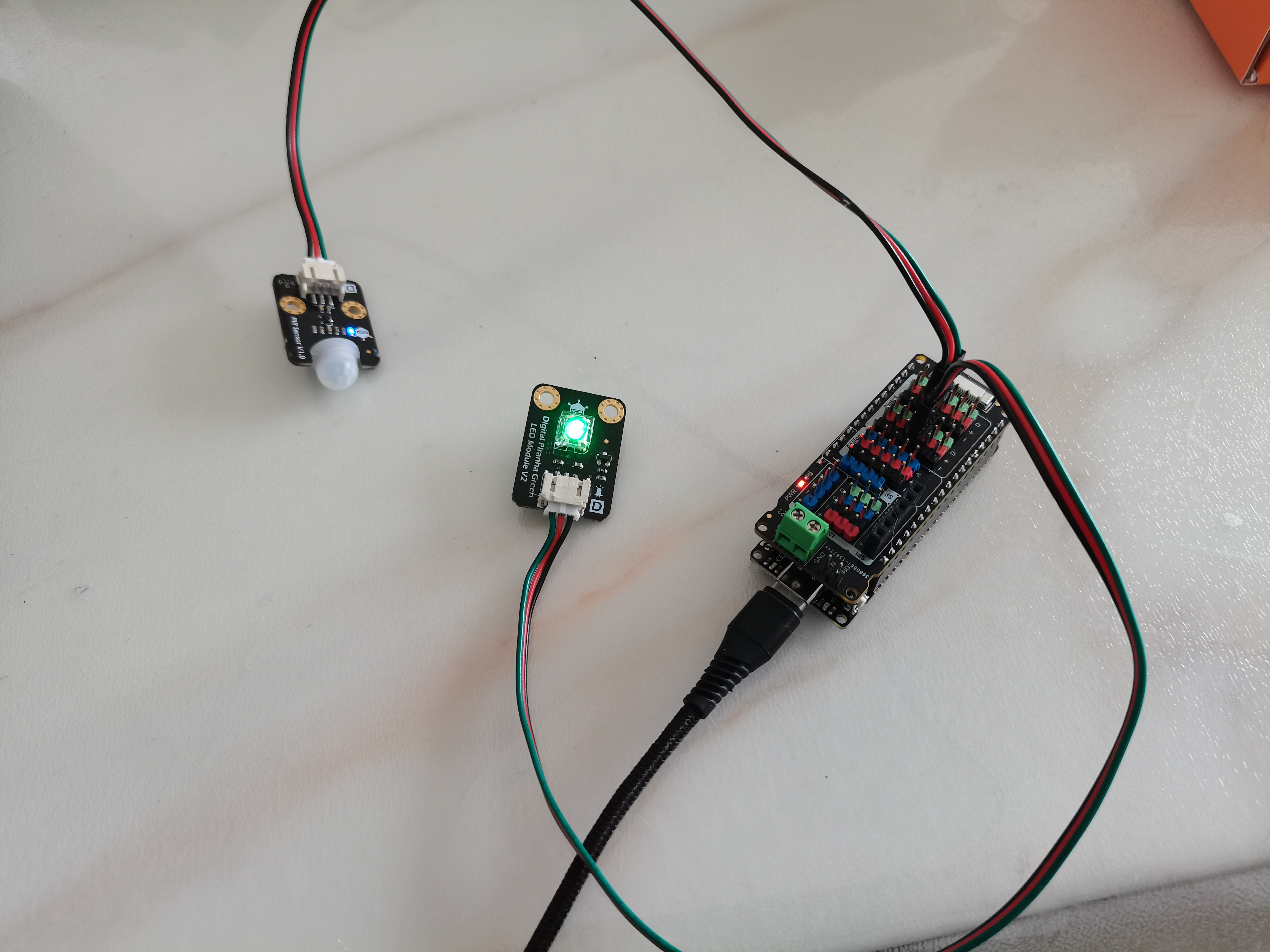

【试用测评】FireBeetle ESP32-E扩展板——人体红外图3

【人体感应灯】
uPyCraft 程序



#硬件平台：FireBeetle-ESP32
#实验效果：按钮按下led灯点亮，按钮松开led灯熄灭。
#硬件连接：本实验需要在IO27外接一个按钮模块，IO25外接一个LED模块。
#下面的信息显示，对于当前版本，digitalRead是可用的。
# button:IO2  IO4  IO5  IO10  IO12~19  IO23  IO25~27  IO34~36  IO39
# led:   IO0  IO4  IO10 IO12~19  IO21~23  IO25~27


from machine import Pin
import time

button = Pin(25, Pin.IN)    #将IO25/D2引脚定义为输入
led = Pin(16, Pin.OUT)      #将IO16/D11引脚定义为输出

while True:
  led.value(button.value()) #获取按钮状态并赋给led引脚
  print(button.value())
  time.sleep(0.1)
复制代码

演示视频：

【人体感应音乐】

增加“带功放喇叭模块”，接在扩展板D10引脚。
【试用测评】FireBeetle ESP32-E扩展板——人体红外图7

带功放喇叭模块，基于高保真8002功放芯片制作，在输出音乐的同时，能够确保输出音频不失真。支持音量调节功能，可通过电位器调解输出音量大小。支持宽电压输入，模块可以工作在2~5.5V电压环境下，兼容3.3V和5V Arduino主控器。

uPyCraft程序代码：


#硬件平台：FireBeetle-ESP32
#实验效果：按钮按下led灯点亮，按钮松开led灯熄灭。
#硬件连接：本实验需要在IO27外接一个按钮模块，IO25外接一个LED模块。
#下面的信息显示，对于当前版本，digitalRead是可用的。
# button:IO2  IO4  IO5  IO10  IO12~19  IO23  IO25~27  IO34~36  IO39
# led:   IO0  IO4  IO10 IO12~19  IO21~23  IO25~27



from machine import DAC, Pin, PWM
import math
import time
button = Pin(26, Pin.IN)    #将IO26/D3引脚定义为输入
led = Pin(16, Pin.OUT)      #将IO16/D11引脚定义为输出
#创建音乐旋律列表
melody = [
330, 330, 330, 262, 330, 392, 196, 262, 196, 165, 220, 247, 233, 220, 196, 330, 392,
440, 349, 392, 330, 262, 294, 247, 262, 196, 165, 220, 247, 233, 220, 196, 330, 392,
440, 349, 392, 330, 262, 294, 247, 392, 370, 330, 311, 330, 208, 220, 262, 220, 262,
294, 392, 370, 330, 311, 330, 523, 523, 523, 392, 370, 330, 311, 330, 208, 220, 262,
220, 262, 294, 311, 294, 262, 262, 262, 262, 262, 294, 330, 262, 220, 196, 262, 262,
262, 262, 294, 330, 262, 262, 262, 262, 294, 330, 262, 220, 196]

#创建音调持续时间列表
noteDurations = [
8,4,4,8,4,2,2,
3,3,3,4,4,8,4,8,8,8,4,8,4,3,8,8,3,
3,3,3,4,4,8,4,8,8,8,4,8,4,3,8,8,2,
8,8,8,4,4,8,8,4,8,8,3,8,8,8,4,4,4,8,2,
8,8,8,4,4,8,8,4,8,8,3,3,3,1,
8,4,4,8,4,8,4,8,2,8,4,4,8,4,1,
8,4,4,8,4,8,4,8,2
]


def mario(melody,noteDurations):
    music=PWM(Pin(17))    # 支持PWM的引脚 Pin(0)、Pin(2)、Pin(4)、Pin(5)、Pin(10)、Pin(12~19)、Pin(21)、Pin(22)、Pin(23)、Pin(25~27)
    music.duty(512)             #占空比   0 ≤ duty ≤ 0x03FF (十进制：0 ≤ duty ≤ 1023)
    for i in range(len(melody)):              #计算melody列表元素的数量并执行循环
         noteDuration = 800/noteDurations[i]
         music.freq(melody[i]*2)  #频率
         time.sleep_ms(int(noteDuration * 1.30)) #为每个音调设定时间
    music.duty(0)  #占空比
    music.deinit()
while True:
  val=button.value()#获取按钮状态

  if val:
     led.value(1) #赋给led引脚
     mario(melody,noteDurations)
  else:
    led.value(0) #赋给led引脚
  time.sleep(0.1)
复制代码

演示视频：
