一、情景引入：
目前国家在对传统制造业推行智能制造，这就涉及到物联网、人工智能、AR等智能技术对传统制造业的改造。我们这个项目使用行空板、舵机、掌控板、二哈识图等来模拟一个智能制造车间，行空板模拟车间的电子看板显示机器的转速，并且控制舵机（模拟车间机器）转动，把舵机转速实时上传到物联网平台，二哈识图识别舵机，从物联网平台实时抓取舵机的转速，形成车间AR眼镜的效果，看到哪个设备就能实时显示设备的转速信息。

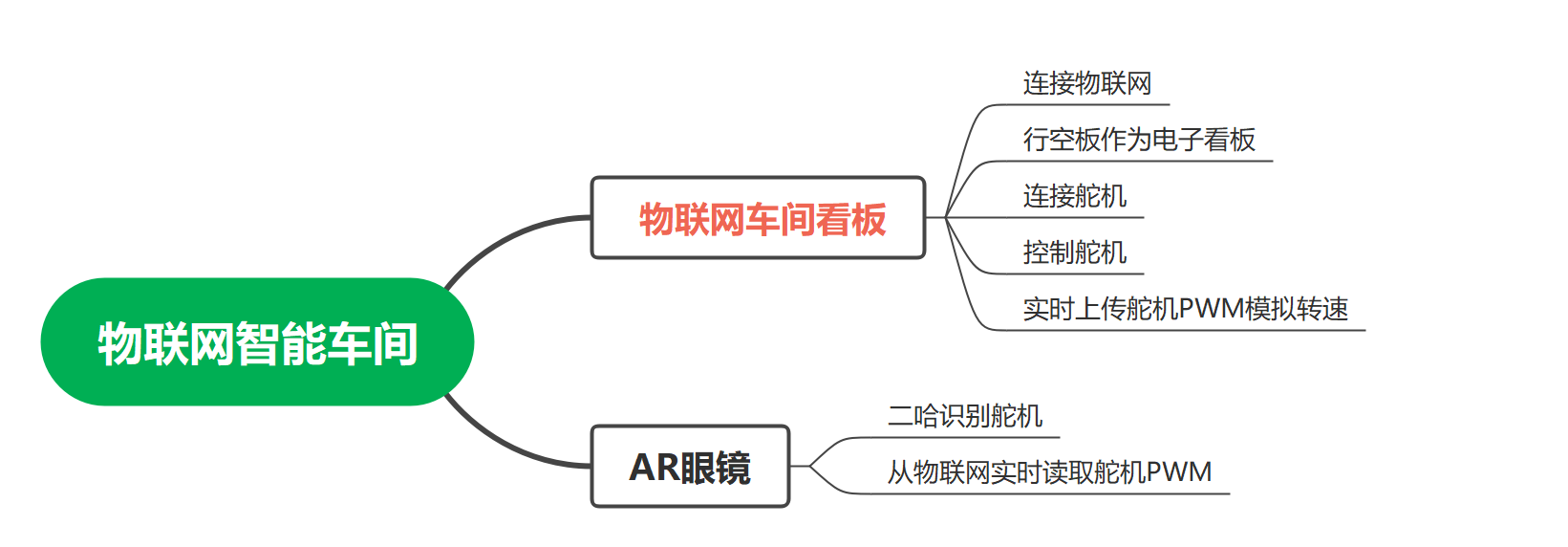

二、系统功能：
【物联网项目】物联网智能车间图2

三、硬件准备清单：
1.行空板x1
2.360舵机x1
3.掌控板x1
4.二哈识图x1
5.microbit扩展板x1
四、学习目标：
1.物联网编程
2.人工智能视觉识别、AR
3.智能制造概念
五、教学难点：
1.让学生理解物联网的概念
2.智能制造的概念
3.人工智能视觉识别、AR
4.行空板的编程方法

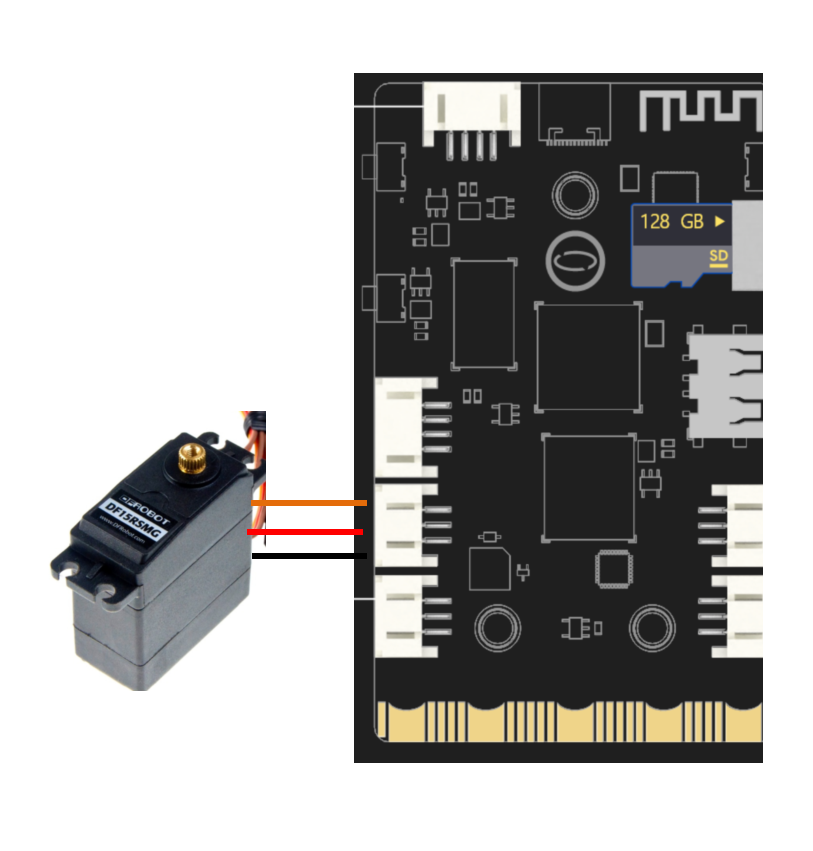

六、硬件连接图：360度舵机接行空板21插口。二哈识图接microbit扩展板的IIC接口。
【物联网项目】物联网智能车间图3

七、代码：使用mind+图形化代码编程。
1.物联网车间电子看板部分：
行空板要设置连接wifi，否则连不上MQTT协议物联网。登录df账号可以看到easy iot物联网平台，获得用户、密码、topic写到程序里面。
注意S1变量在主程序和回调函数里面都要设为全局变量。其他的程序部分理解简单，就是用两个按钮控制舵机的转速，同时实时把速度信息发到easy iot物联网平台。
【物联网项目】物联网智能车间图7

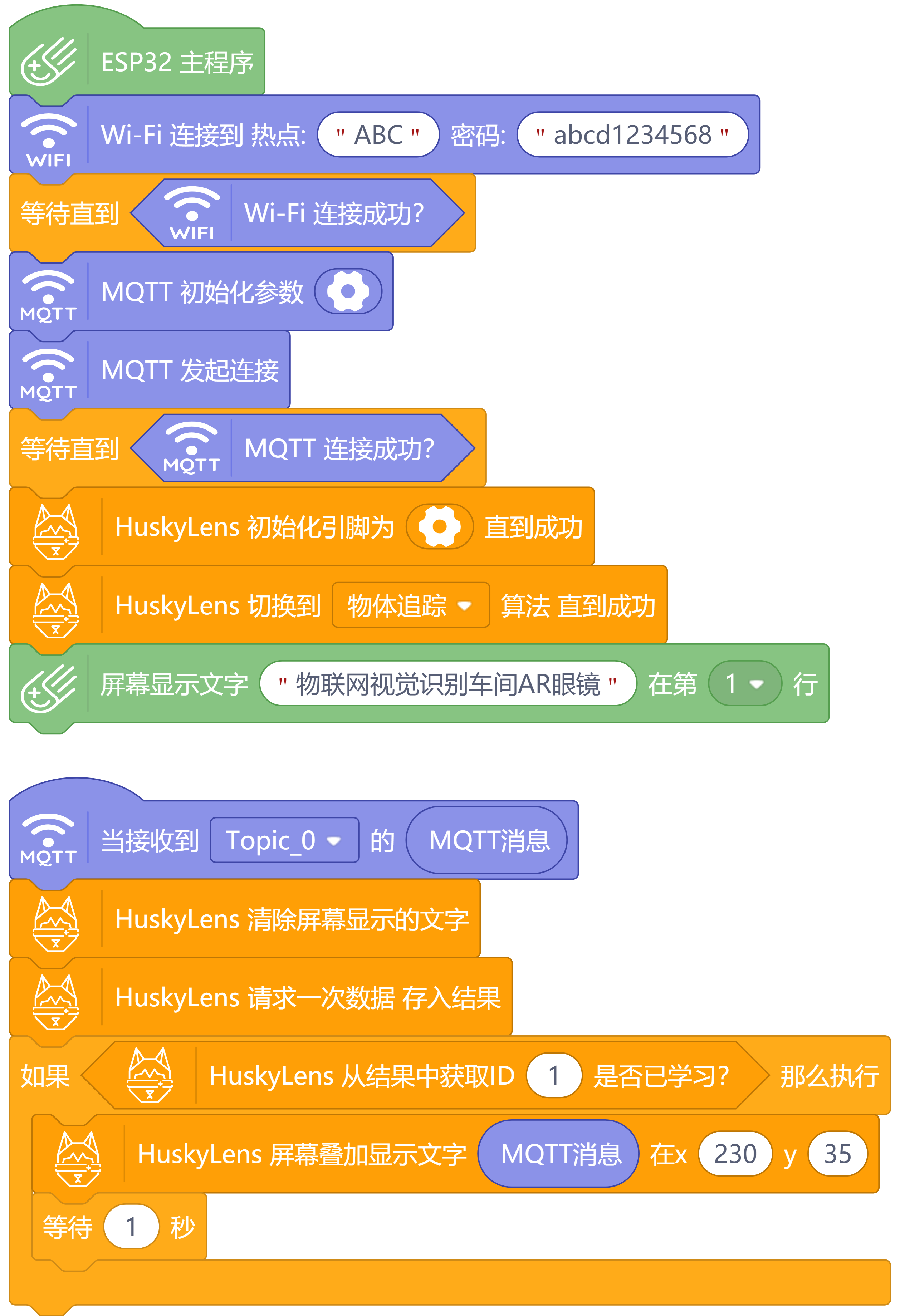

2.AR眼镜部分：
程序的思路是用二哈先学习舵机的图形，然后在接到easy iot物联网平台下topic的消息时，二哈判断是否是学习过的舵机，是的话就把舵机速度从easy iot平台拿下来显示在二哈的屏幕上。如果有多个舵机，也可以设置二维码，让二哈识别不同二维码，读取不同舵机的速度值显示。就模拟了车间里面AR眼镜的功能。
【物联网项目】物联网智能车间图1

八、代码附件：

下载附件

行空板_物联网车间看板.zip
九、演示视频：

十、展望：
真实的物联网车间还涉及生产命令从ERP、MES等企业管理系统的下发，产能分析、然后通过实时的生产反馈回报管理系统任务完成的情况，这里面还要用到数据库等知识，大家可以去展开思路，扩展实现。
