自发电无线电开关（一）无线遥控门
2022-09-221.1万
AI 快速预览详细
本文介绍了如何使用DFRobot的自发电无线开关和Gravity: 数字无线开关接收端（433MHz）配合UNO板和180舵机搭建无线遥控门。首先需要将无线开关和接收端配对，然后通过UNO板刷入代码，连接舵机进行测试。项目适合初学者动手实践，特别适合STEM教育场景。
|

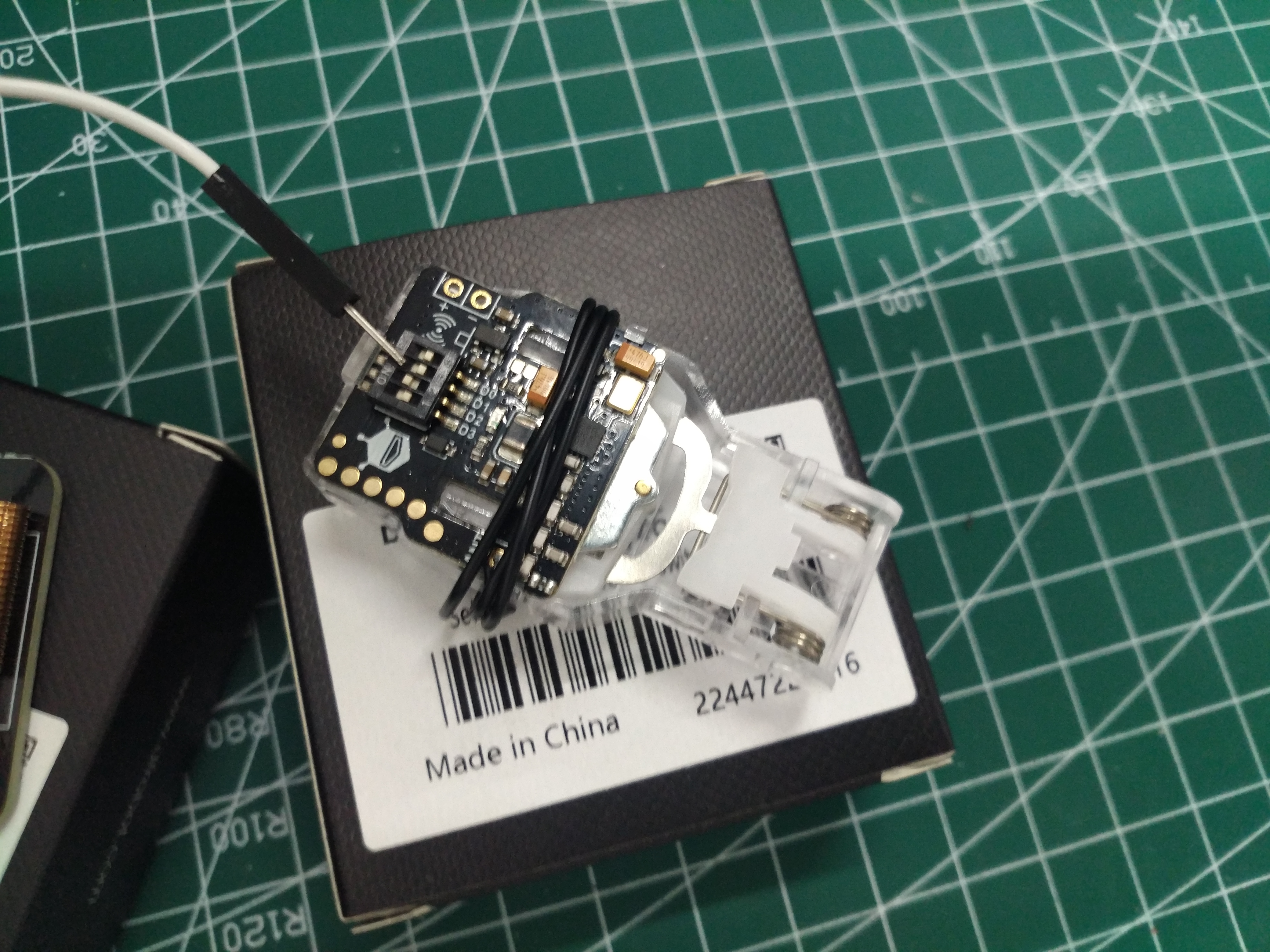

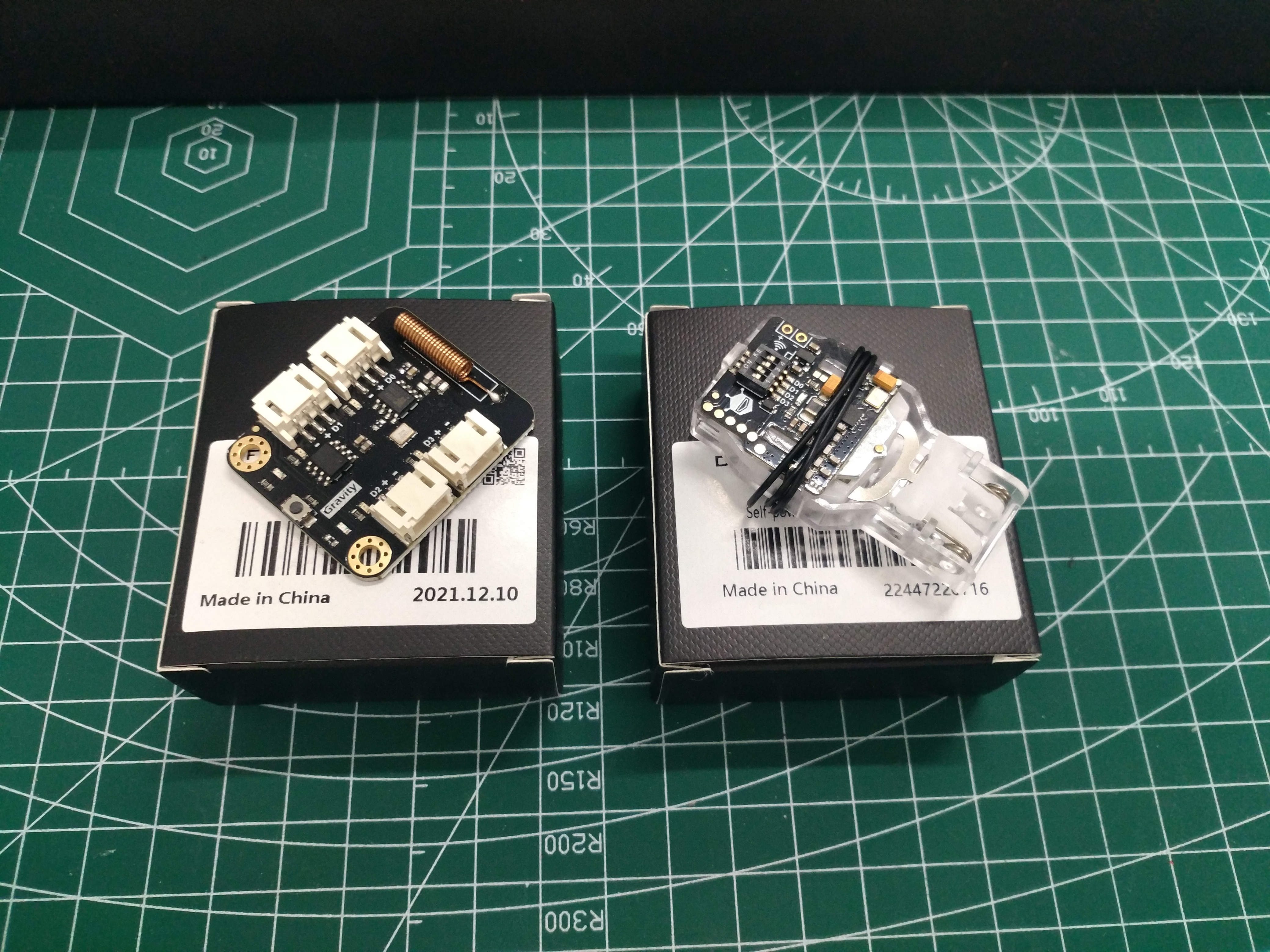

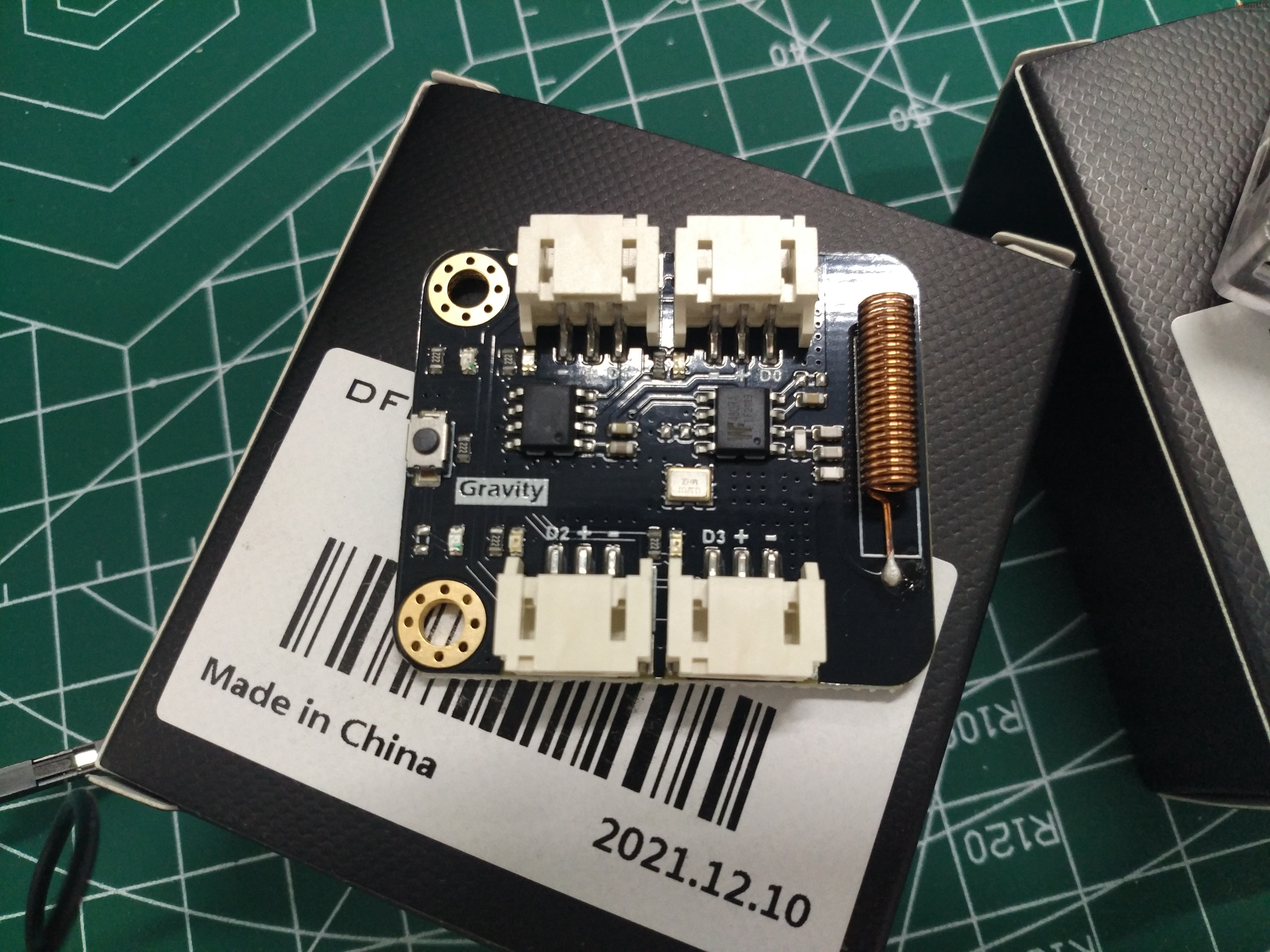

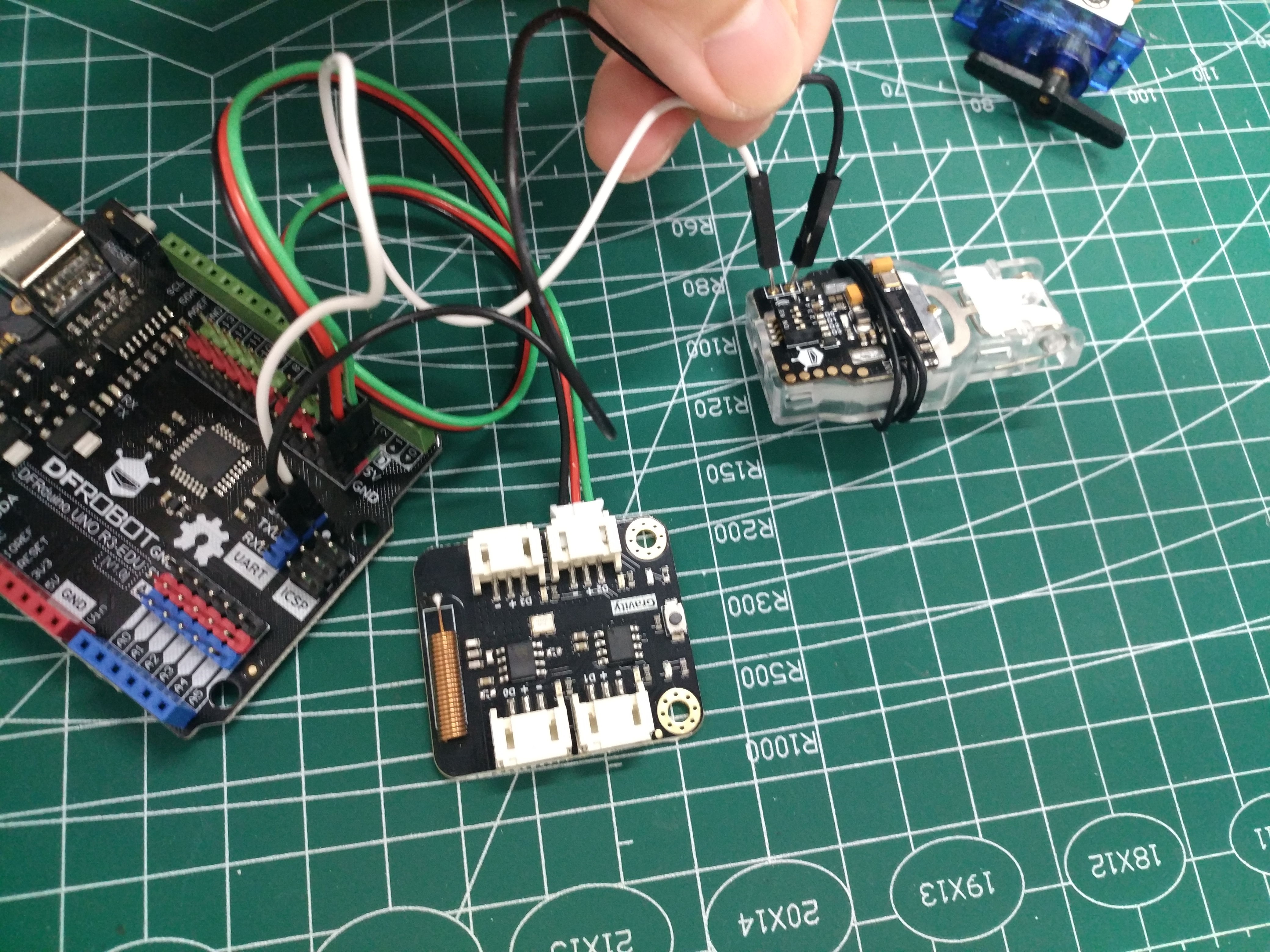

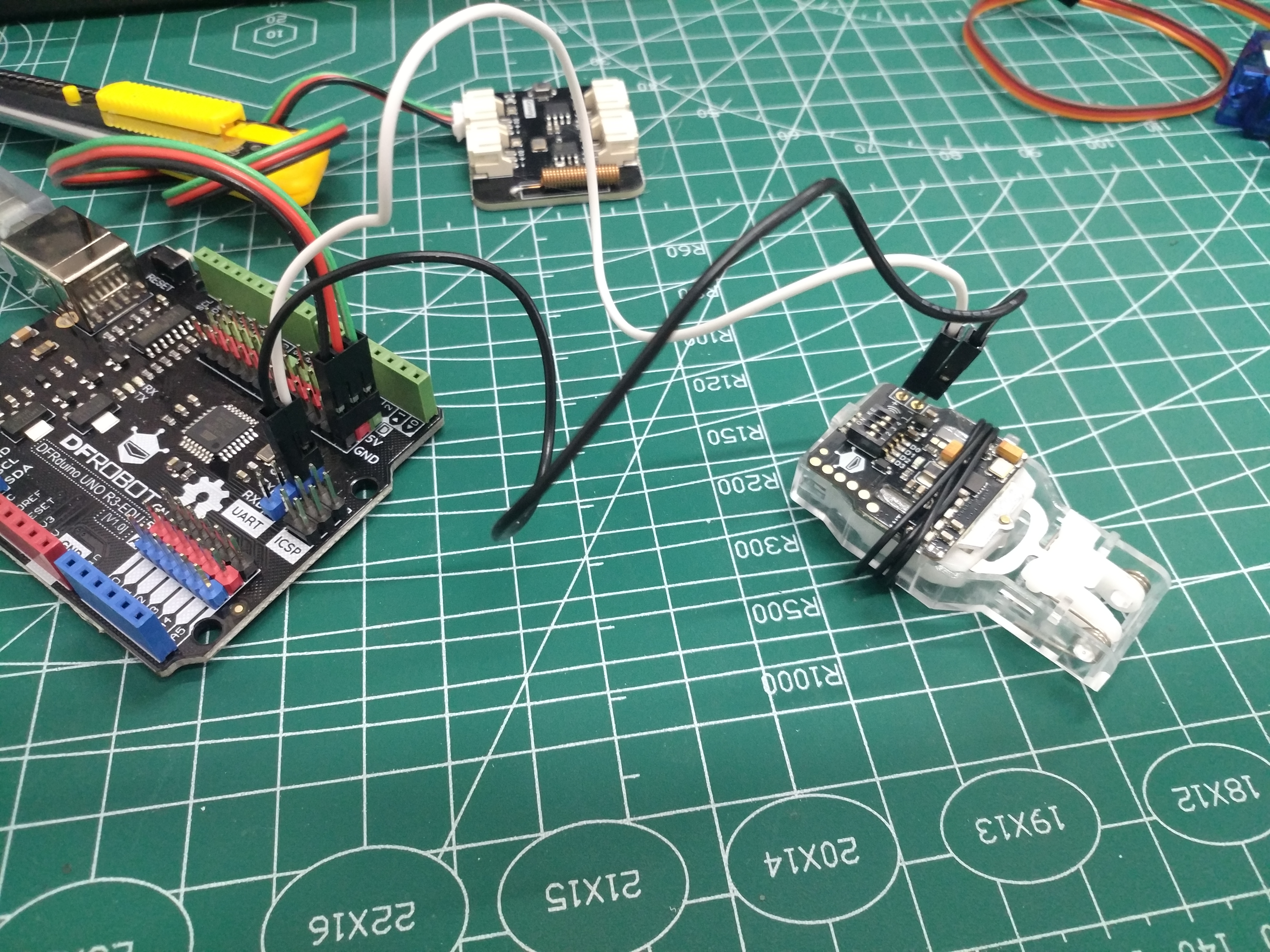

感谢DF提供的这次试用机会，本次测评的是产品是自发电无线开关（433Mhz） + Gravity: 数字无线开关接收端（433MHz）DF出品，必属精品  测试项目《无线遥控门》 一、软、硬件清单： 软件：Mind+1.72免安装版  硬件： 1.UNO板子:https://www.dfrobot.com.cn/goods-1502.html 2.180舵机：https://www.dfrobot.com.cn/goods-1174.html 3.自发电无线开关：https://www.dfrobot.com.cn/goods-3496.html 4.Gravity: 数字无线开关接收端：（433MHz）https://www.dfrobot.com.cn/goods-3333.html 5.USB数据线和DF小红盒 二、测试步骤： 1.无线开关和接收段配对（此处参考了wiki案例教程，后文标出特别注意出） https://wiki.dfrobot.com.cn/_SKU_TEL0146_%E8%87%AA%E5%8F%91%E7%94%B5%E6%97%A0%E7%BA%BF%E5%BC%80%E5%85%B3 *注意：模块在接入DC电源后禁止按压发电按钮，否则可能会造成能量过多烧毁芯片 *注意：按压发电按钮或使用DC电源时，模块上的拨码开关至少要有一路拨至上方（我的遥控器默认为D0向上） step1.为接收器供电，并准备好3.3-5V的直流电源，可以从UNO等主控的扩展板上获得3.3-5V电源  step2.将自发电开关上的拨码开关任意一路拨至上方（为避免误操作，出厂时会将D0端拨至上方）； 为了项目需要我的是设备修改为D2向上，此处拨盘较小，需要找个牙签或是小号扁口螺丝刀  step3.在自发电开关的右上角接入3.3-5V的直流电源，此时自发电开关上会亮起红灯； 此处建议能焊接出引脚，对于焊工不好的我来说，只能手持通电  step4.按动一下接收器上的按钮，此时接收器会亮起一个蓝灯，进入等待配对状态； step5.等待接收器的蓝灯闪烁三下并重新亮起，此时配对成功； step6. 断开自发电开关上的3.3-5V直流电源，静止等待5S，使存储的多余电量释放； 此时注意一定要把无线发射端的黑白线断开，静止等待 step7.按动按钮，此时接收器会收到信号。 此步骤我一次成功，如果失败请重复以上步骤或是看wiki 2.UNO板刷代码，串口测试读取数值 代码如下：  无线电按钮发射信号，串口会有hello提示 3.刷代码，连接舵机，测试遥控门 舵机连接UNO板的7号端口，无线接收端连接2号端口 自发电无线开关 （注意断电，且保证静止5秒以上）  附件 |
-
