旧VFD屏改造主机副屏 天气预报站
2021-10-301.1万
精华项目
AI 快速预览详细
本文介绍了如何将旧VFD屏改造成主机副屏，并显示天气信息。所需材料包括ESP32-E控制器和RS232协议转换器。通过实验发现，VFD屏只需12v、GND、RX三个引脚即可工作。在连接过程中，解决了数据格式错误和符号乱码问题。最终实现了美观且实用的天气预报站。
|

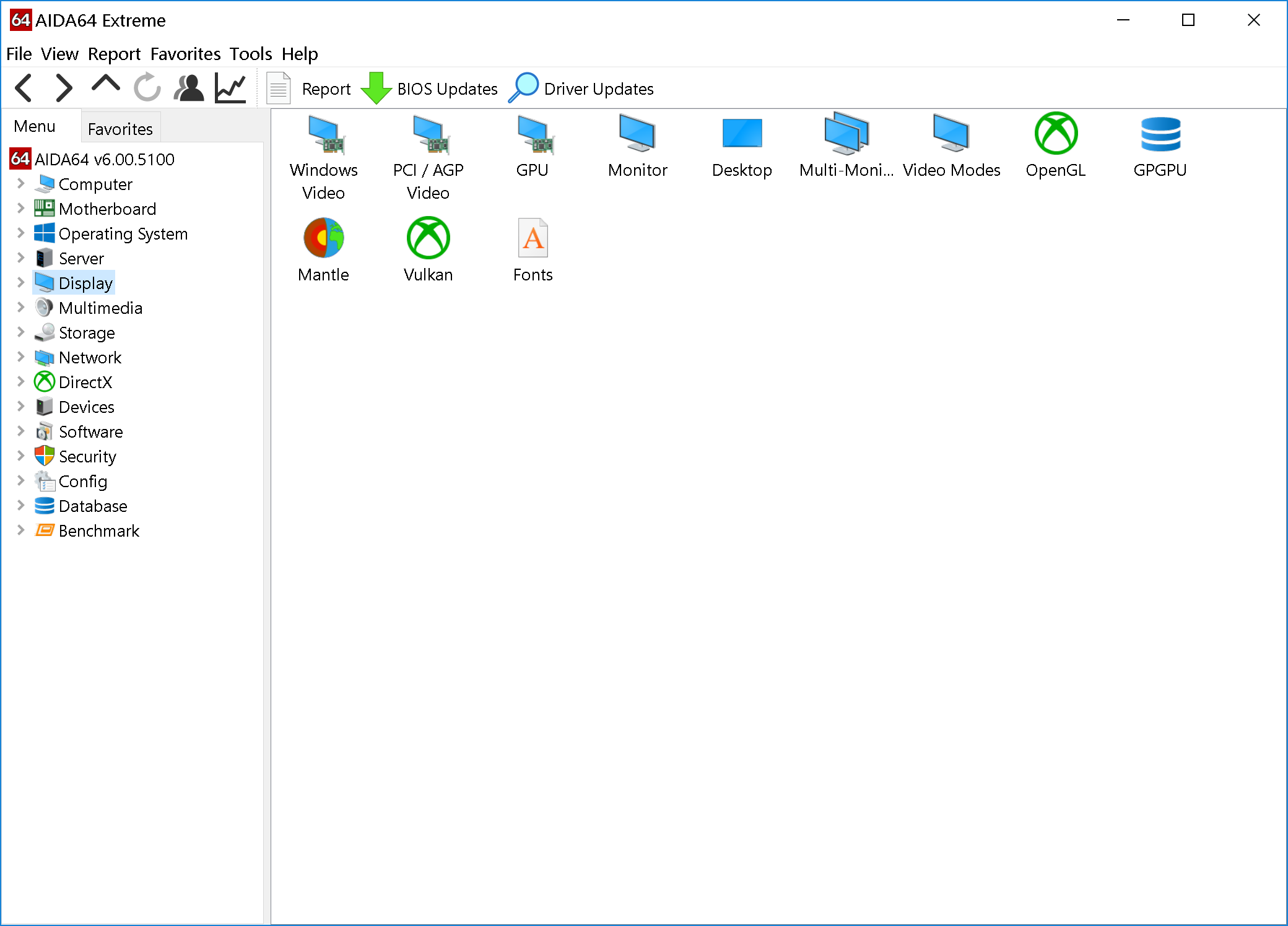

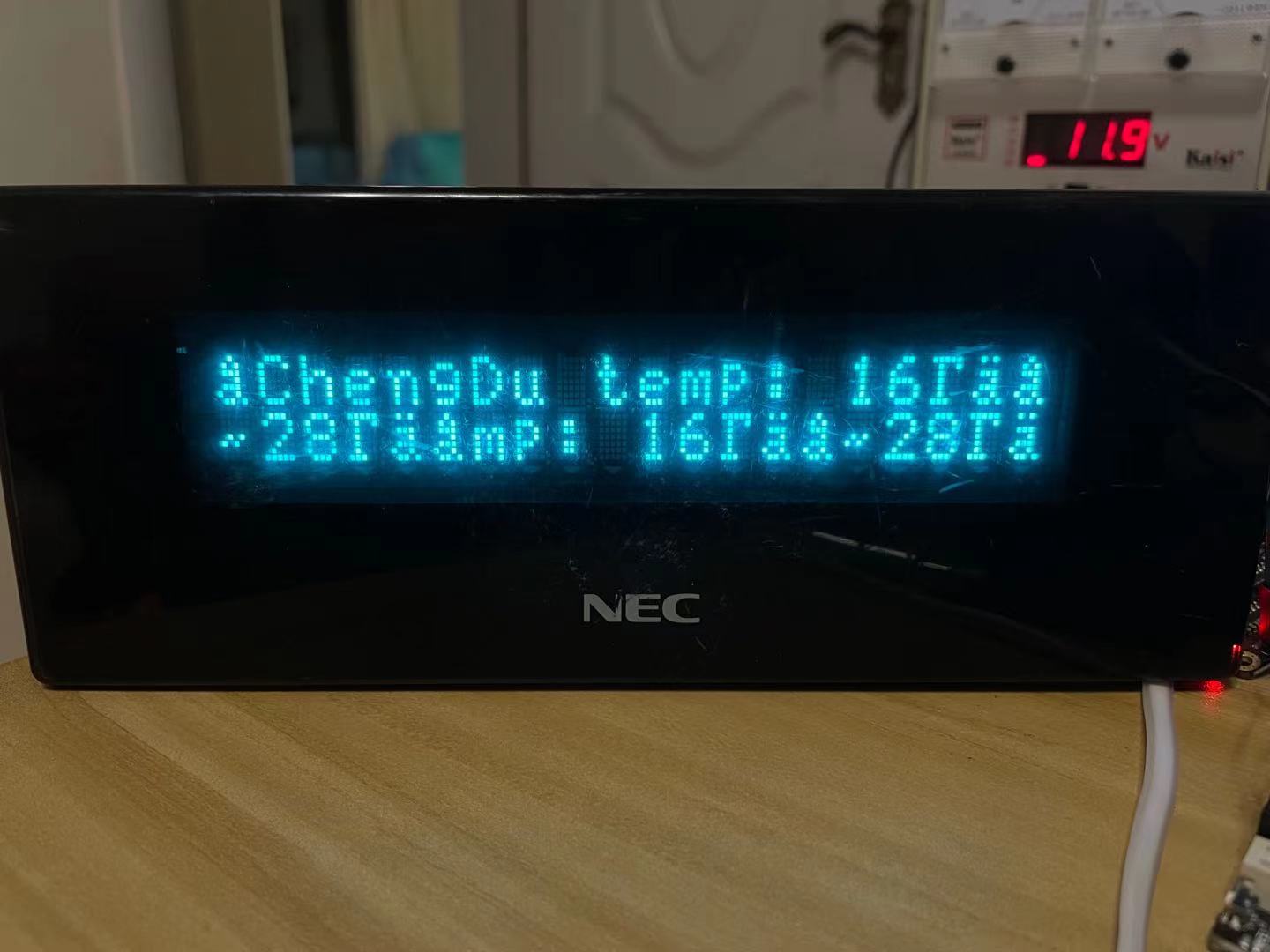

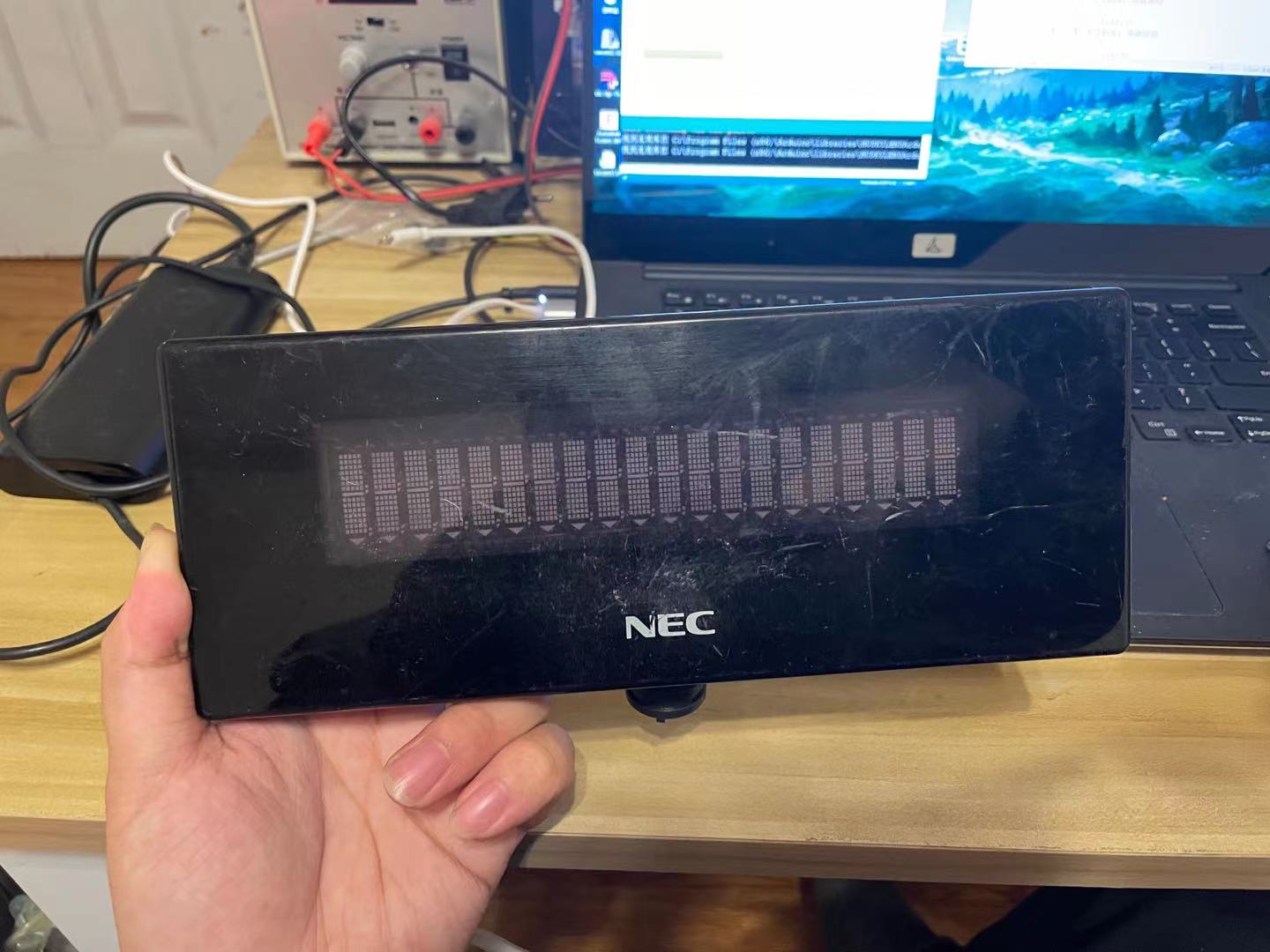

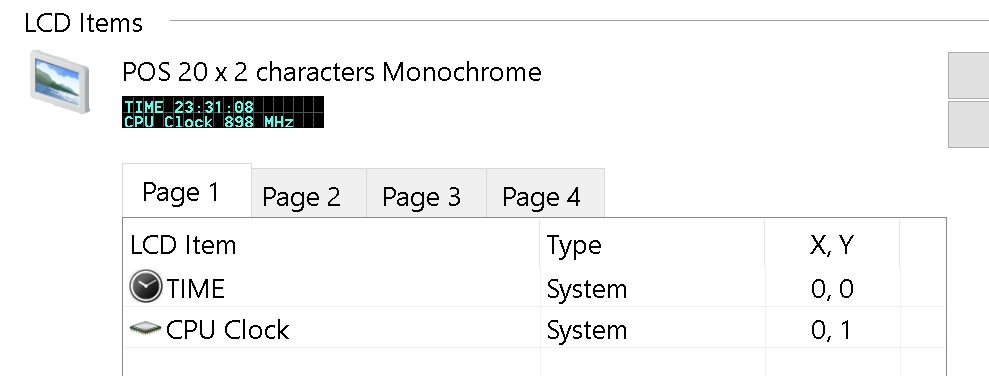

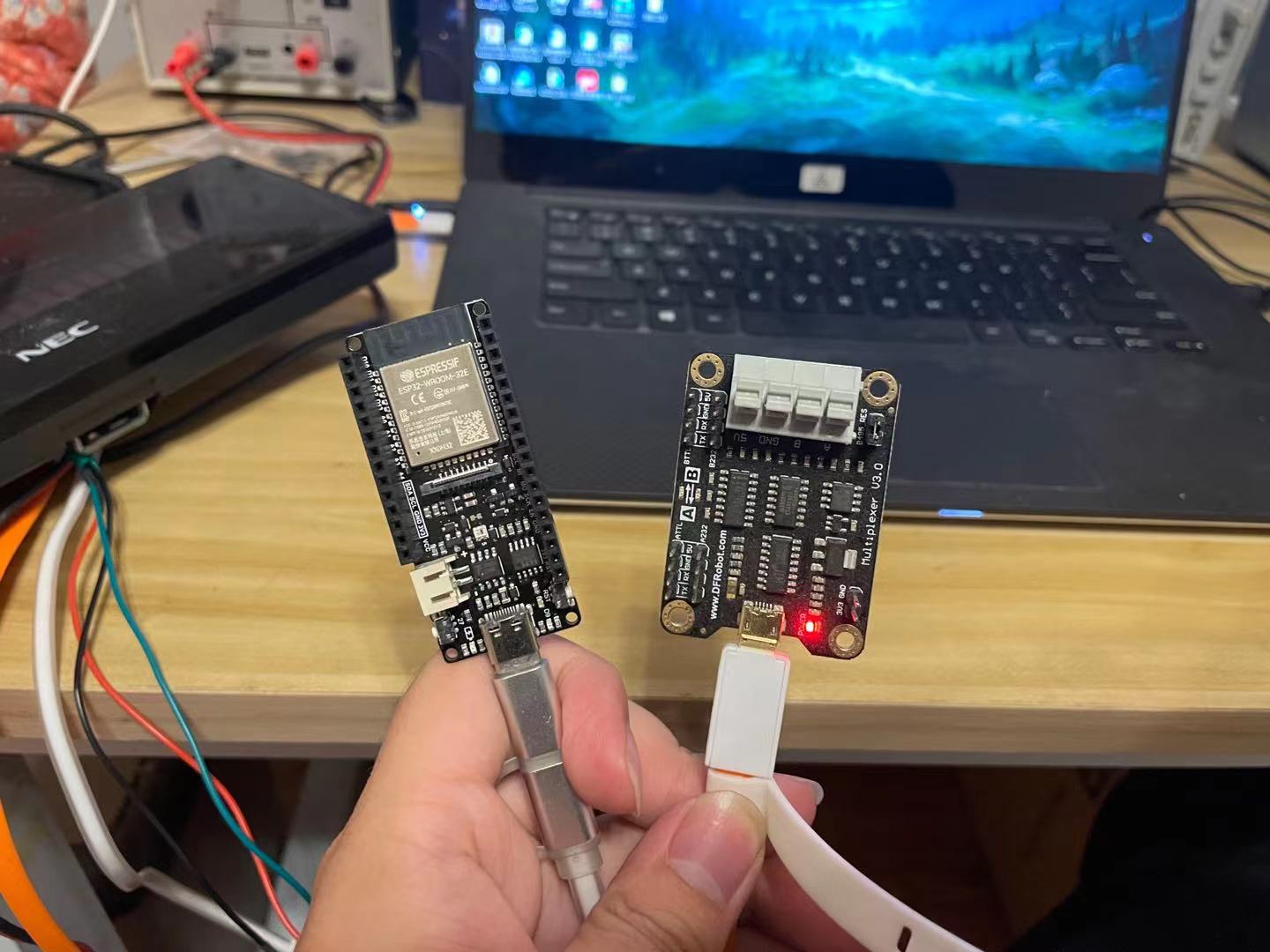

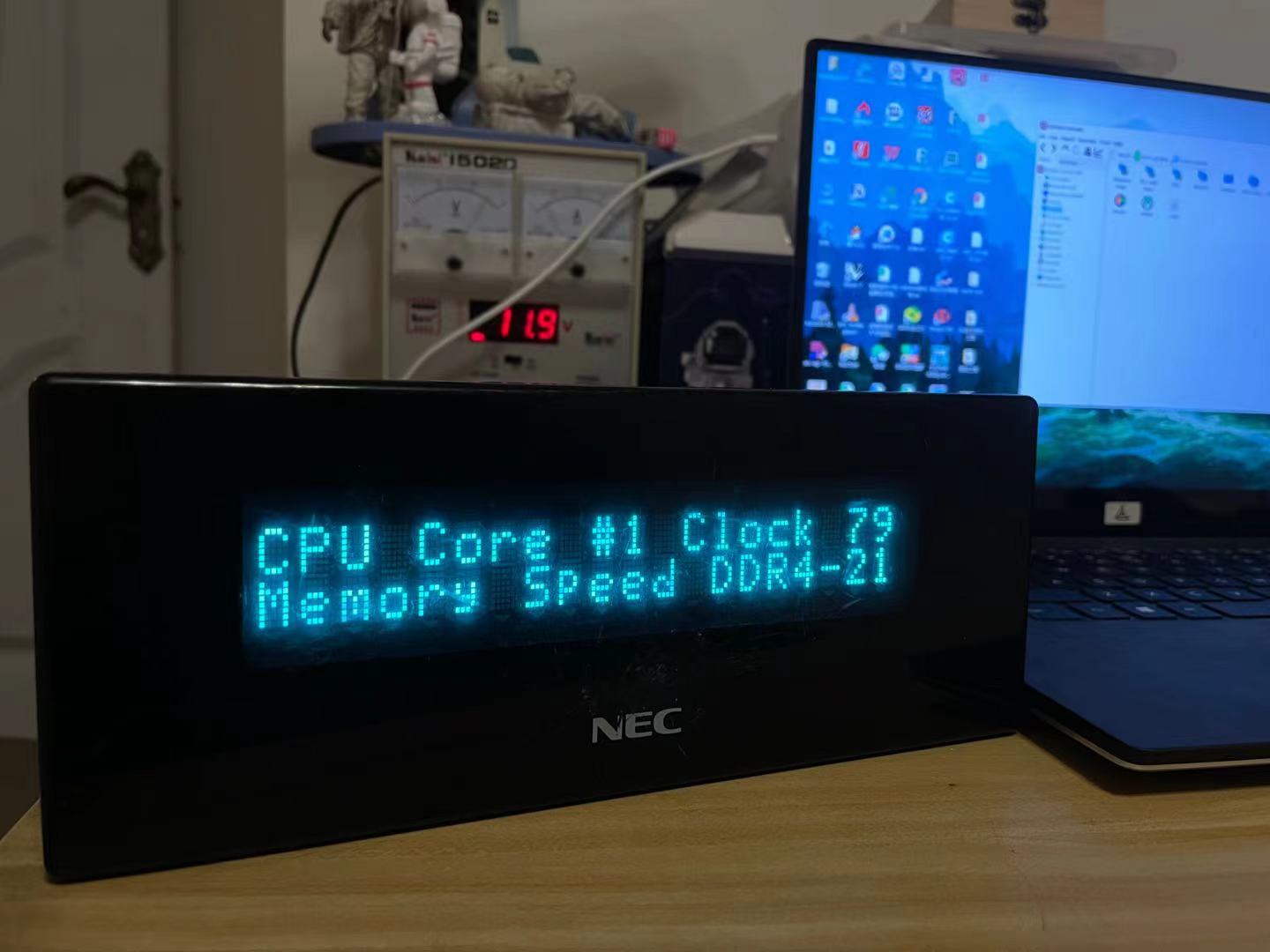

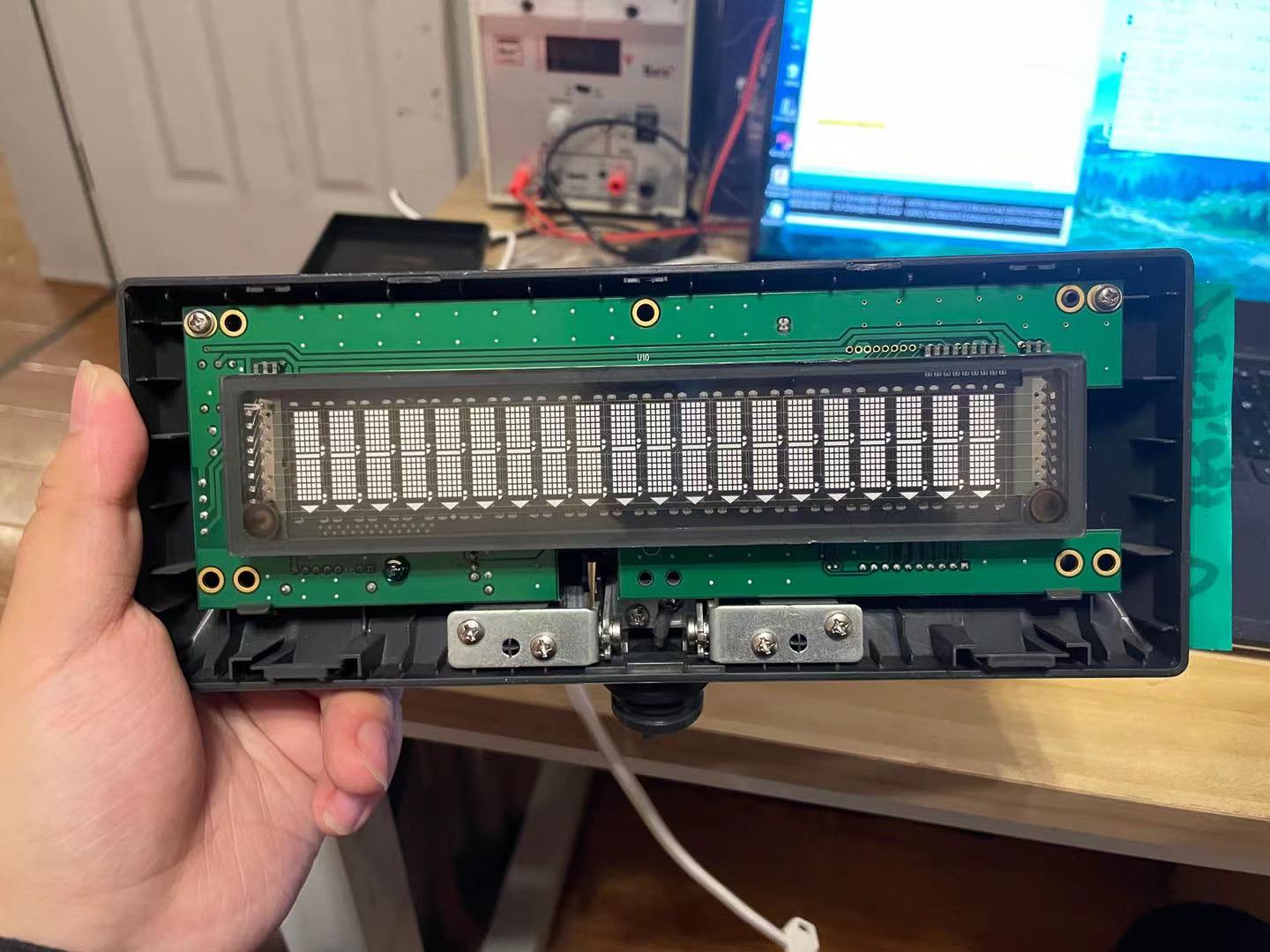

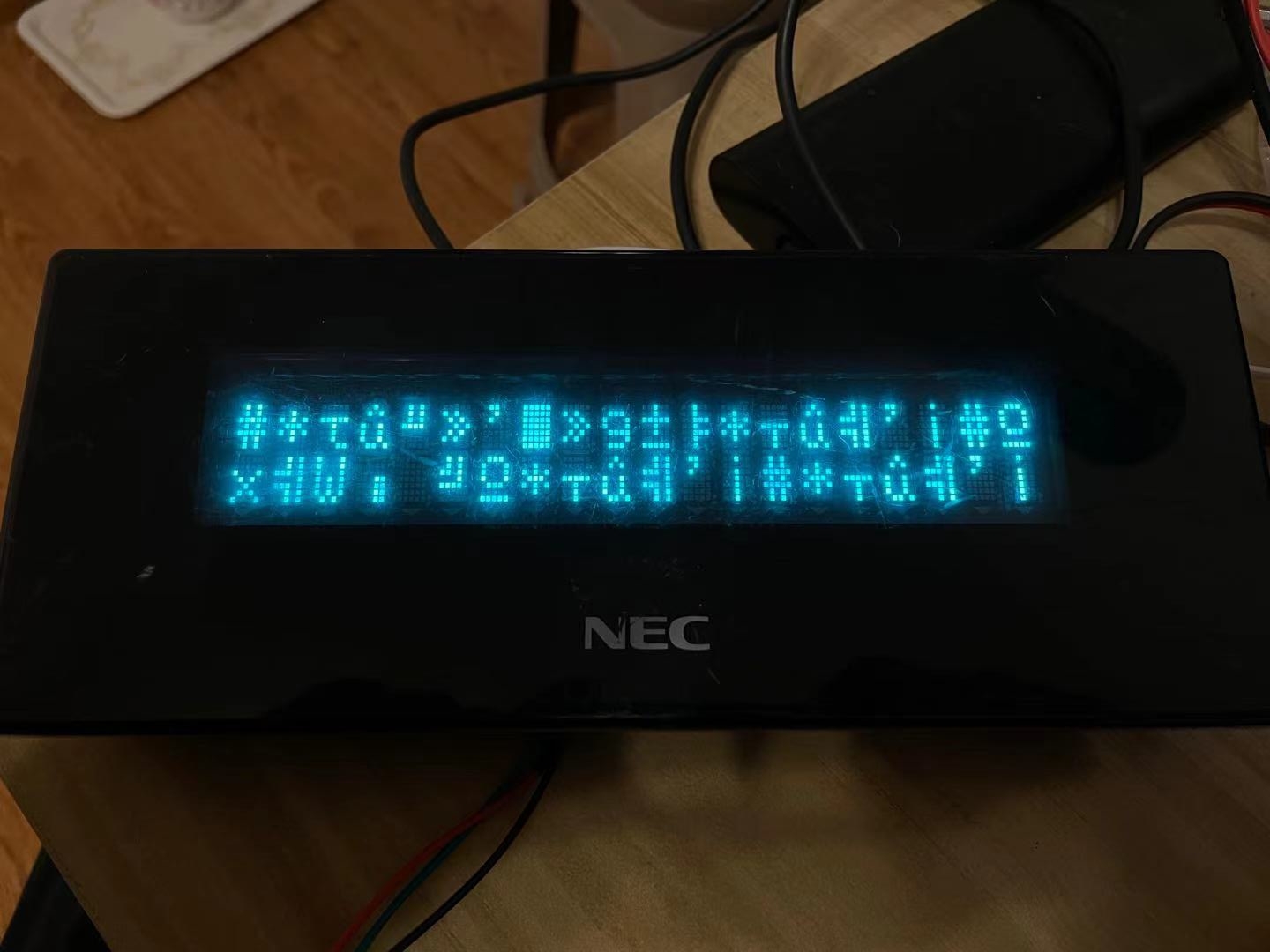

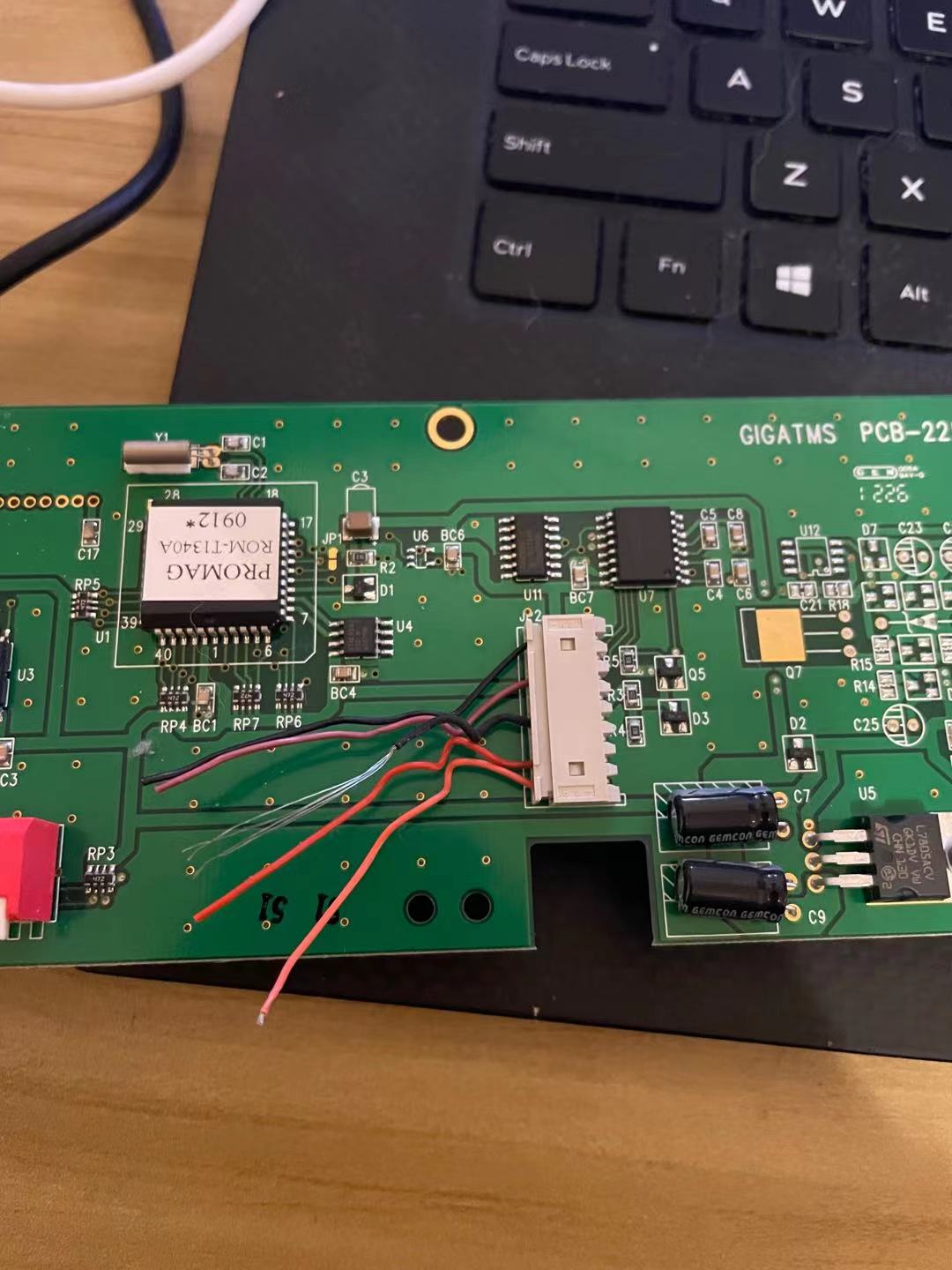

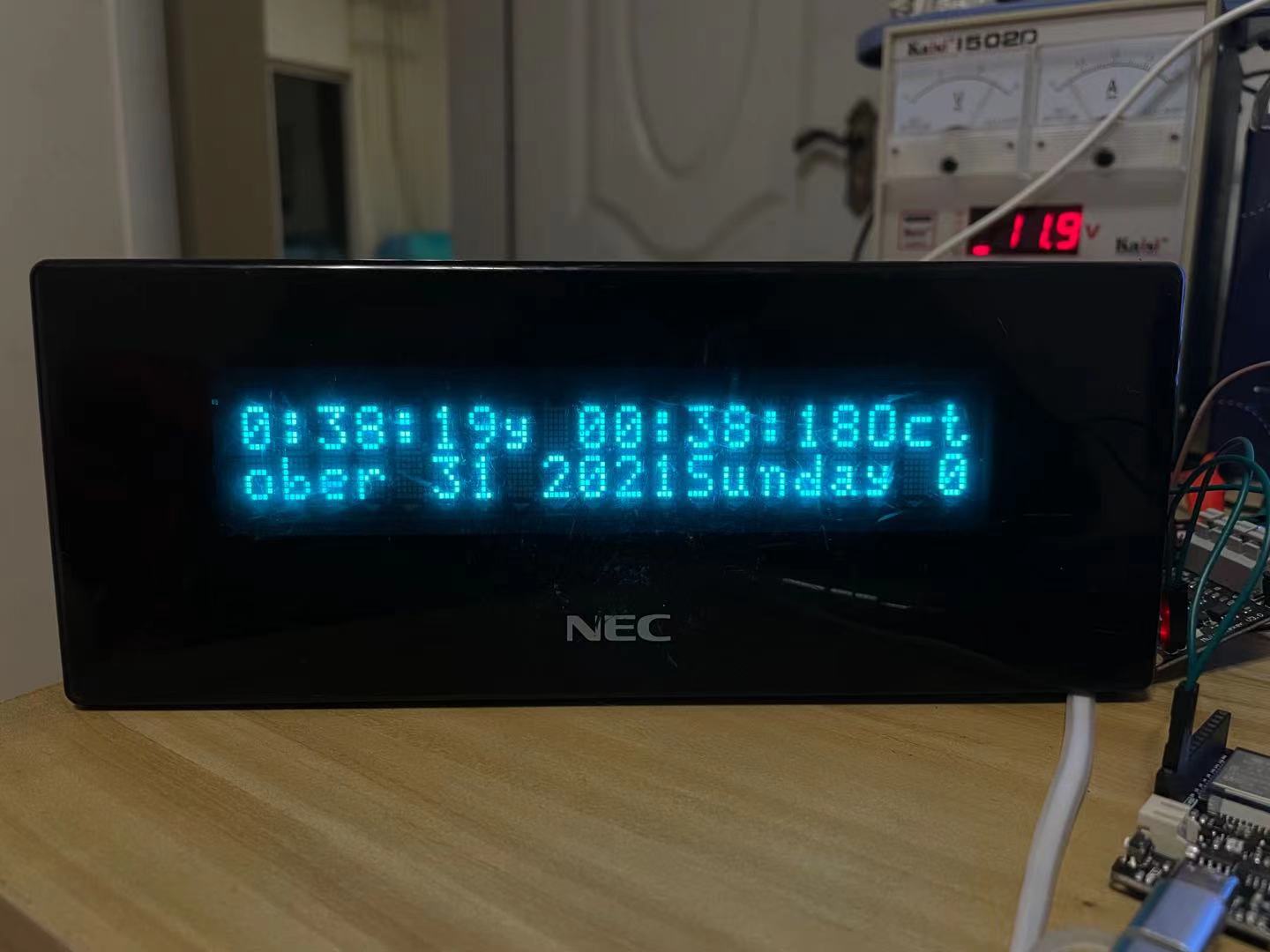

之前在闲鱼上捡垃圾，捡到了几块NEC的POS机的客显屏幕，是VFD的，显示效果挺好看，可显示20*2个字符，就想着用来改点什么东西玩  这块屏是12v供电，rs232通信方式的，这里就得用到协议转换模块了，如果说想要联网拉取一些天气、时钟等信息的话，还需要用到ESP32控制器 准备材料： 1.ESP32-E控制器； 2.RS232协议转换器； 3.VFD屏  拆开后，实验了引脚定义    只需要用到12v、GND、RX三个引脚； 将RS232转换模块的B组口的RS232端子的TX引脚连在VFD屏上的RX引脚上，RS232转换模块通过microusb线连到PC上；在PC端需要下载一个上位机软件AIDA64，这个软件可以拉取PC的内部运行数据，然后发送到VFD屏上，设置如下：    选择好对应的端口号，这边上位机软件就能把数据发送到屏上了  一开始数据格式错了，疯狂地输出这种码，居然还挺好看的 修改格式后   照片拍出来是冰蓝色，其实字符是黄绿带点白，实际观感的话，这个颜色还是很好看 借鉴论坛朋友的帖子《桌面天气预报站》，使用ESP32-E控制器来拉取天气信息；连线十分简单，将ESP32-E的TX管脚接到RS232协议模块的A组的TTL端口的RX上，其他连线与上边的一样，将程序烧录进去：   翻车了......  两个问题，一个是清屏和光标归零的问题，还没给摸清楚，显示出来，字符都堆一起了，另一个问题是”℃“符号，在VFD的存储的字符里没有，所以显示出了一个乱码；这两个问题等后边有时间再摸索下，看下怎么给规避下。 |
