ESP32下Micropython写的蜂鸣器测试音频
ESP32下Micropython写的蜂鸣器测试音频图1

MicroPython，是Python 3编程语言的一个完整软件实现，用C语言编写，被优化于运行在微控制器之上。MicroPython是运行在微控制器硬件之上的完全的Python编译器和运行时系统。提供给用户一个交互式提示符（REPL）来立即执行所支持的命令。除了包括选定的核心Python库，MicroPython还包括了给予编程者访问低层硬件的模块。

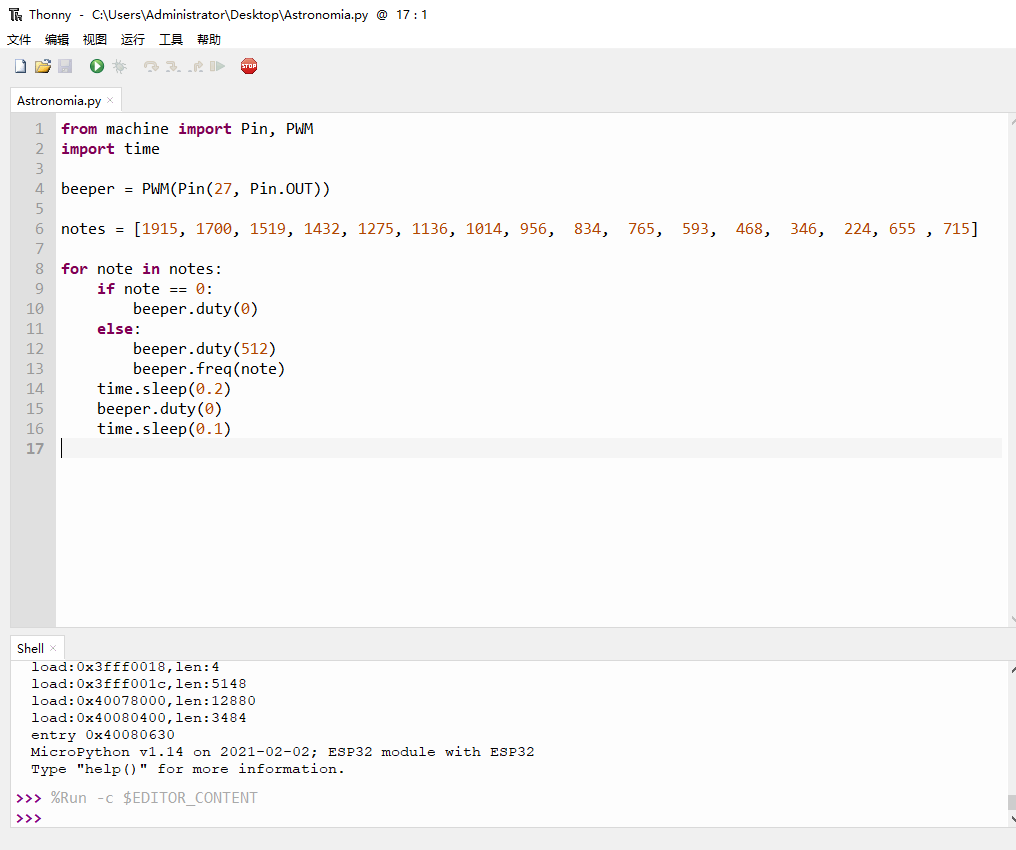

[size=15.008px]下面是完成程序码截图
ESP32下Micropython写的蜂鸣器测试音频图2

from machine import Pin, PWM
import time

beeper = PWM(Pin(27, Pin.OUT))

notes = [1915, 1700, 1519, 1432, 1275, 1136, 1014, 956,  834,  765,  593,  468,  346,  224, 655 , 715]

for note in notes:
    if note == 0:
        beeper.duty(0)
    else:
        beeper.duty(512)
        beeper.freq(note)
    time.sleep(0.2)
    beeper.duty(0)
    time.sleep(0.1)
复制代码

下面是主要几个音符和频率的对照表
ESP32下Micropython写的蜂鸣器测试音频图7

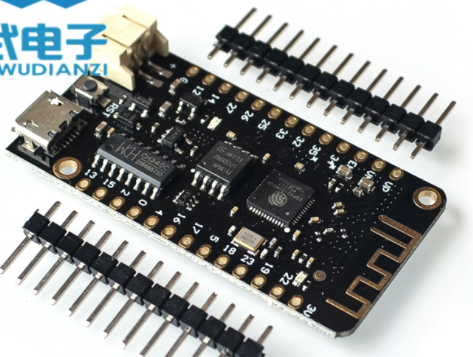

主控是某宝买的ESP32，预烧了micropython固件。
ESP32下Micropython写的蜂鸣器测试音频图4

DF的带功放喇叭模块，基于高保真8002功放芯片制作，在输出音乐的同时，能够确保输出音频不失真。支持音量调节功能，可通过电位器调解输出音量大小。支持宽电压输入，模块可以工作在2~5.5V电压环境下，兼容3.3V和5V Arduino主控器。配合Arduino Tone()函数还可以让你的Arduino一瞬间变成播放音乐播放器。体积小巧，使用方便，是你DIY的时候一个必不可少的小模块
https://www.dfrobot.com.cn/goods-1228.html

ESP32下Micropython写的蜂鸣器测试音频图6

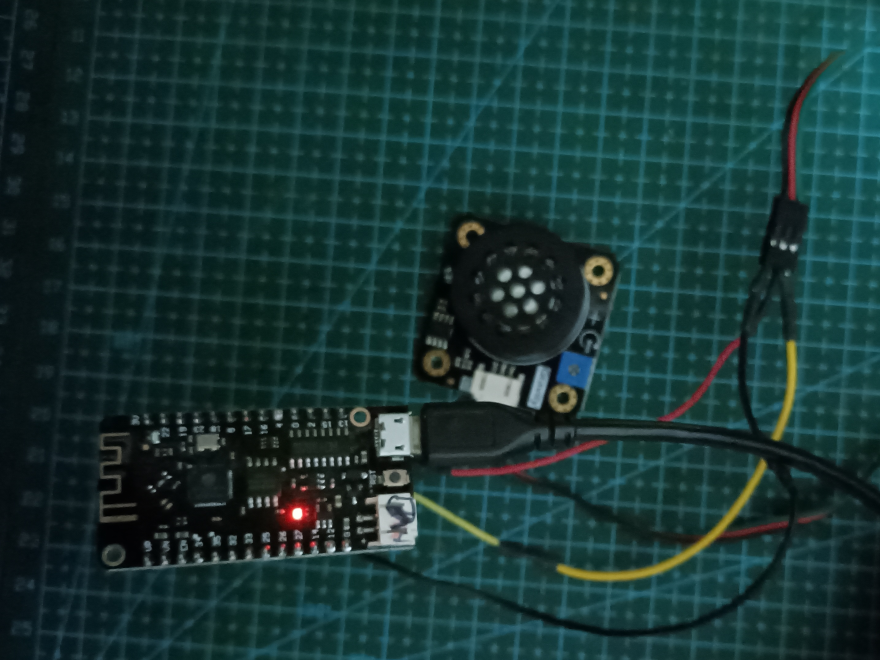

下面是连线图

下面是代码解释
