【Arduino】168种传感器系列实验（211）--- WS2812B 环形93灯模块
2022-09-278605
AI 快速预览详细
本文介绍了使用Arduino控制WS2812B环形93灯模块的实验。提供了详细的代码和仿真编程步骤，帮助初学者和有一定经验的创客轻松实现全彩点控效果。通过这个实验，您可以展示出炫彩的效果，并获得实际操作的经验。
|

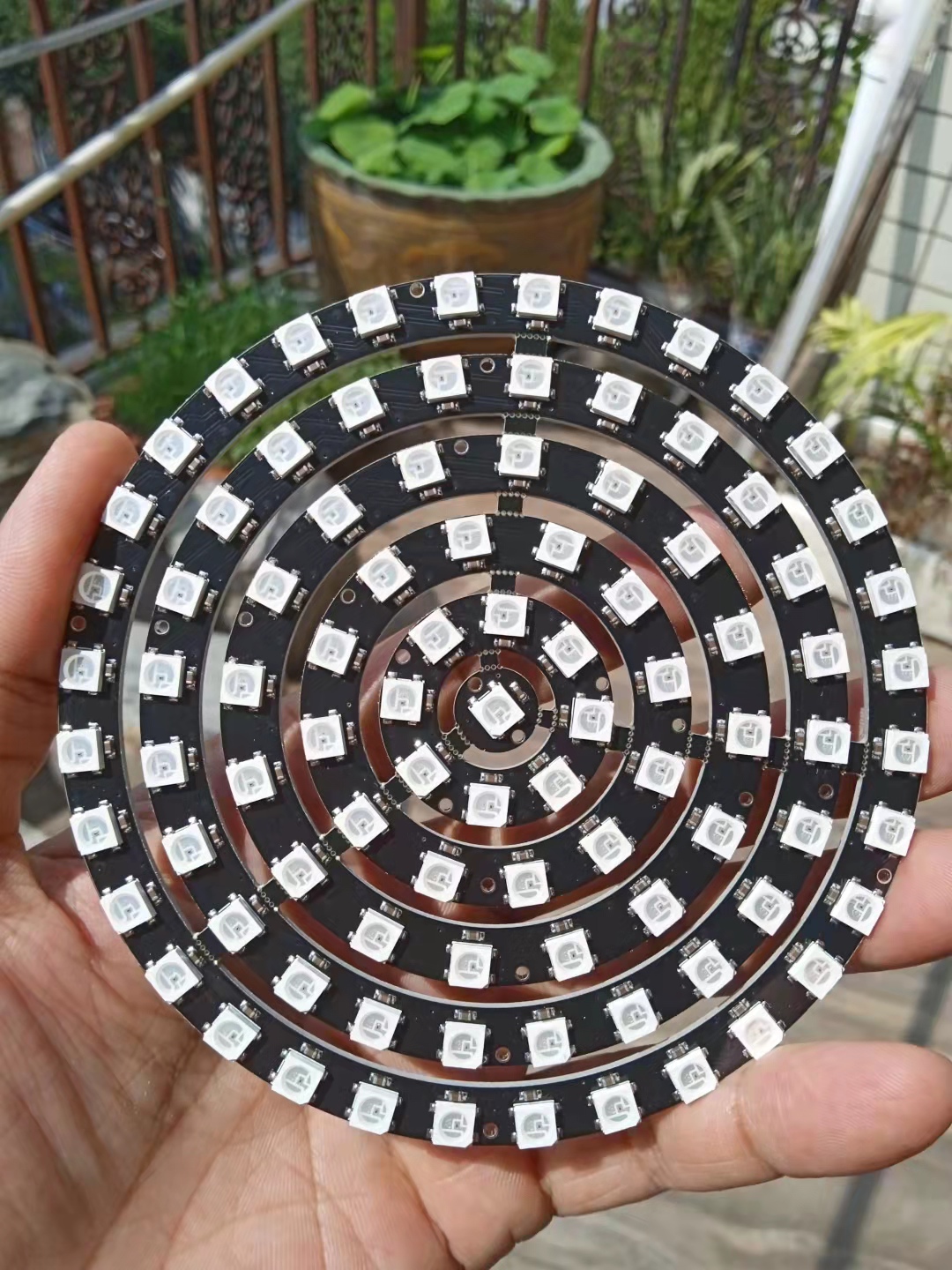

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。 【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程） 实验二百十一：LED 圆环内置IC全彩点控1-8-12-16-24-32 WS2812B 93灯 环形 圆盘   |
[align=left][font="]
[/font][/align]
[align=left][font="]接线方式：[/font][/align][align=left][font="]5V：电源正极[/font][/align][align=left][font="]GND：电源负极[/font][/align][align=left][font="]DI：信号输入[/font][/align][align=left][font="]DO：信号输出[/font][/align]
[backcolor=rgb(255, 255, 255)][font="]智能反接保护，电源反接不会损坏IC。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]IC控制电路与LED点光源公用一个电源。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]控制电路与RGB晶片集成在一个5050封装的元器件中，构成一个完整的外控图元点。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]内置信号整形电路，任何一个图元点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]内置上电重定和掉电重定电路。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]每个图元点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示，扫描频率不低于400Hz/s。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]串列级联介面，能通过一根信号线完成资料的接收与解码。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]任意两点传传输距离在不超过5米时无需增加任何电路。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]当刷新速率30帧/秒时，级联数不小于1024点。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]资料发送速度可达800Kbps。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]光的颜色高度一致，性价比高。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]
[/font][/backcolor]
工作电压：5V
灯珠型号：WS2812B

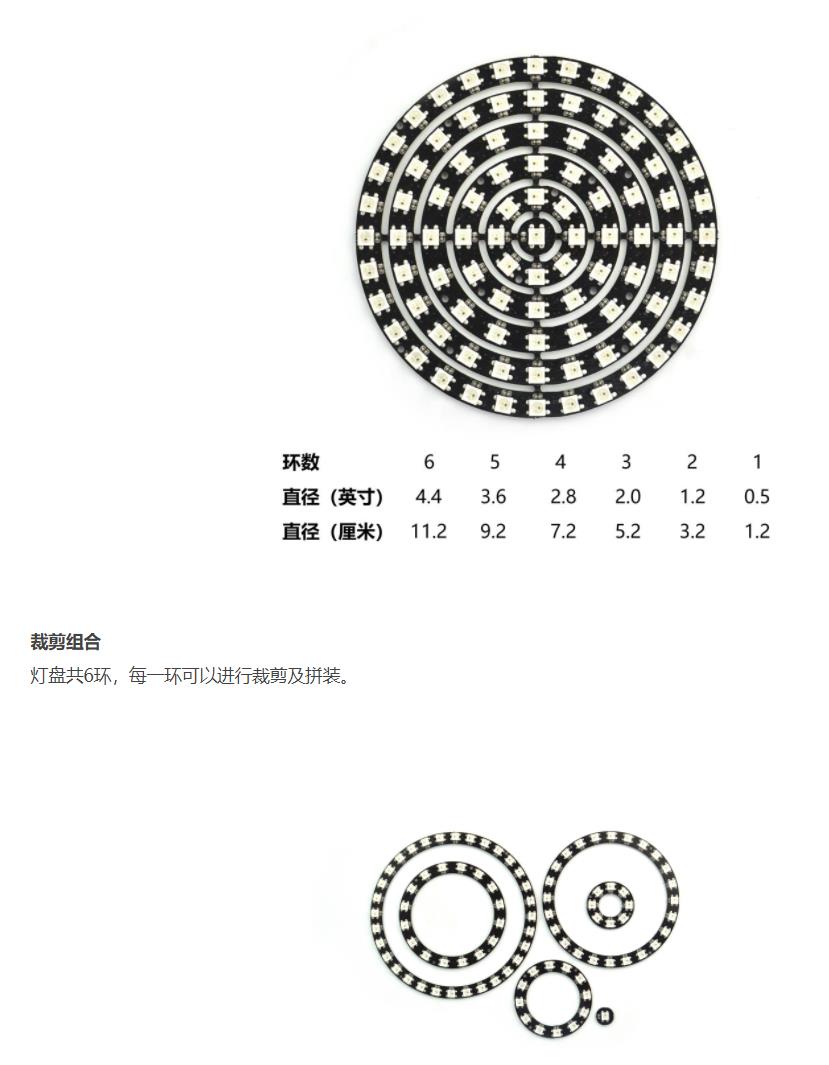

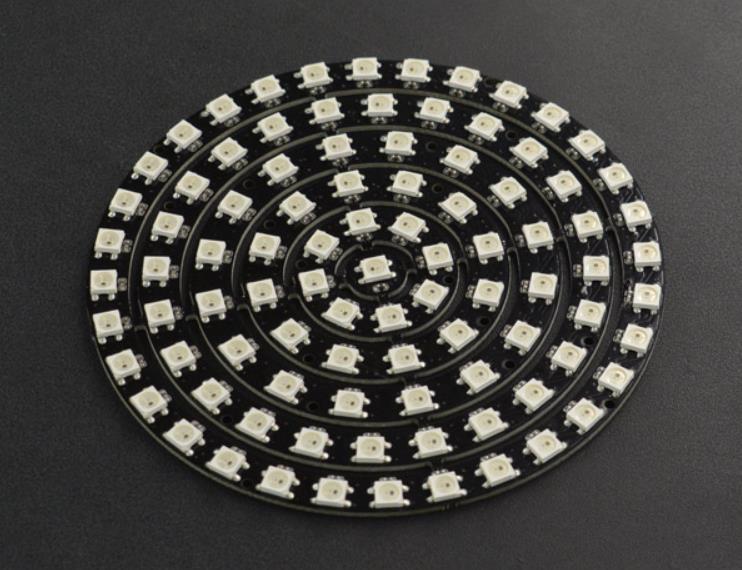

灯珠数量：93灯
光源：SMD 5050 RGB
灰度等级：256级
发光角度：180度
颜色：全彩RGB
[backcolor=rgb(255, 255, 255)][font=-apple-system, BlinkMacSystemFont, "]
[/font][/backcolor]
1、智能反接保护，电源反接不会损坏IC。
2、IC控制电路与LED点光源公用一个电源。
3、控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点。
4、内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
5、内置上电复位和掉电复位电路。
6、每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示，扫描频率不低于400Hz/s。
7、串行级联接口，能通过一根信号线完成数据的接收与解码。
8、任意两点传传输距离在不超过5米时无需增加任何电路。
9、当刷新速率30帧/秒时，级联数不小于1024点。
10、数据发送速度可达800Kbps。
11、光的颜色高度一致，性价比高。
应用领域
具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。主要应用领域，LED全彩发光字灯串，LED全彩模组， LED全彩软灯条硬灯条，LED护栏管。LED点光源，LED像素屏，LED异形屏，各种电子产品，电器设备跑马灯等。

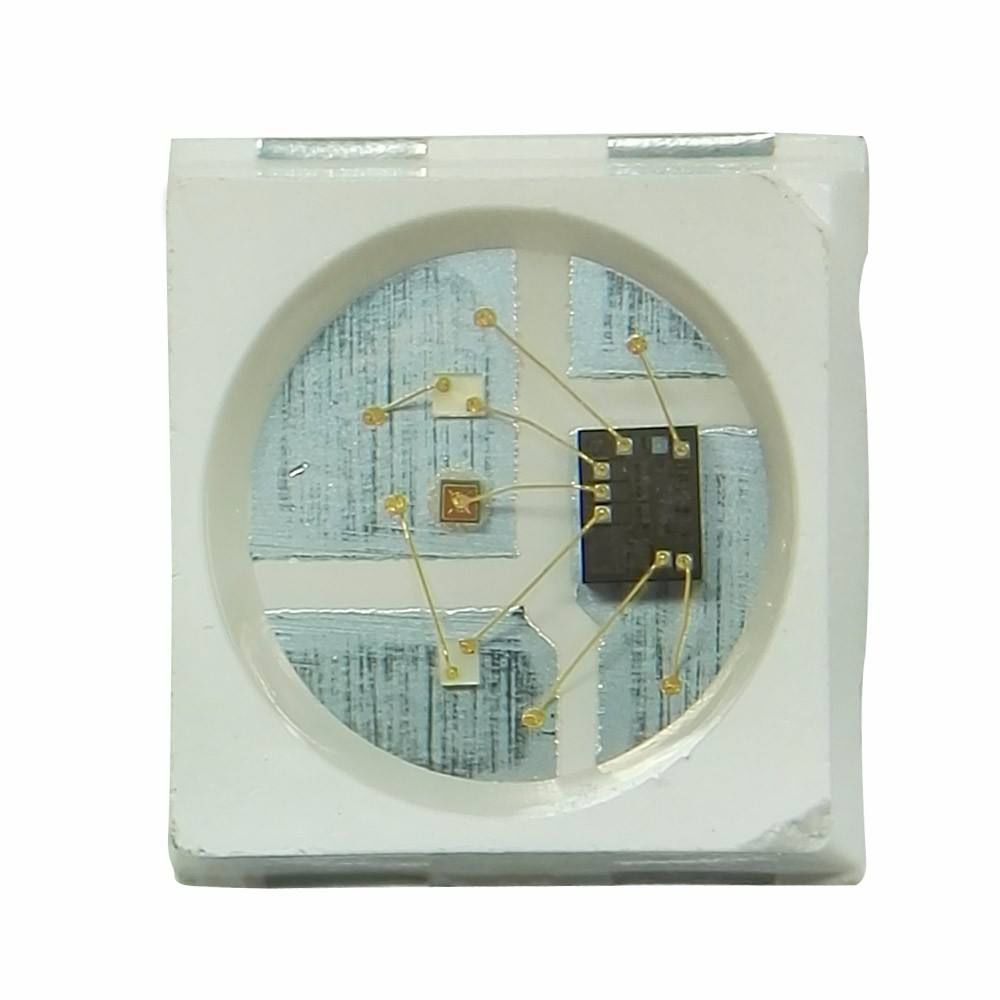

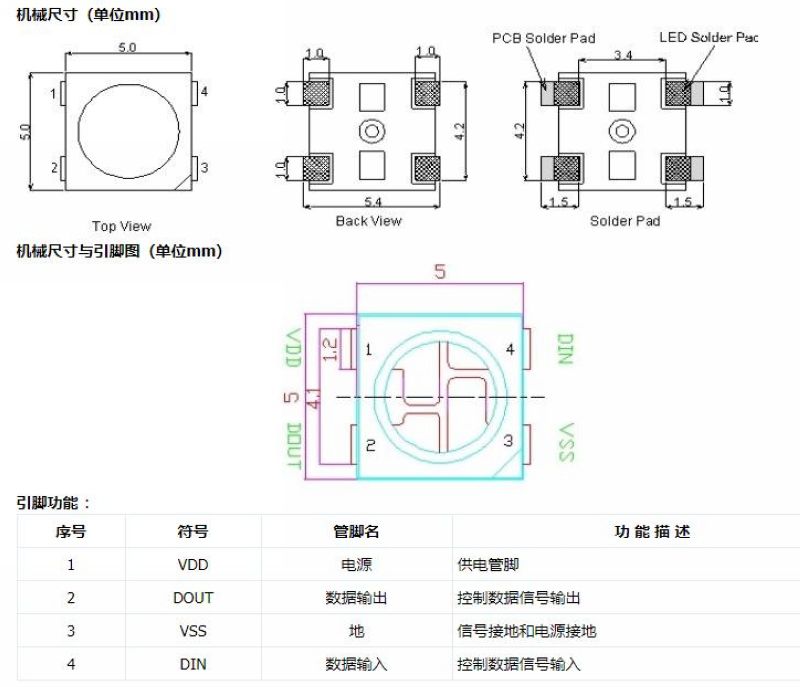

[backcolor=rgb(255, 255, 255)][font="]是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和12V高压可编程定电流控制部分，有效保证了像素点光的颜色高度一致。数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。[/font][/backcolor]
