AI摄像头V2.0——认识“二维码识别”模式
2022-10-241.6万
AI 快速预览详细

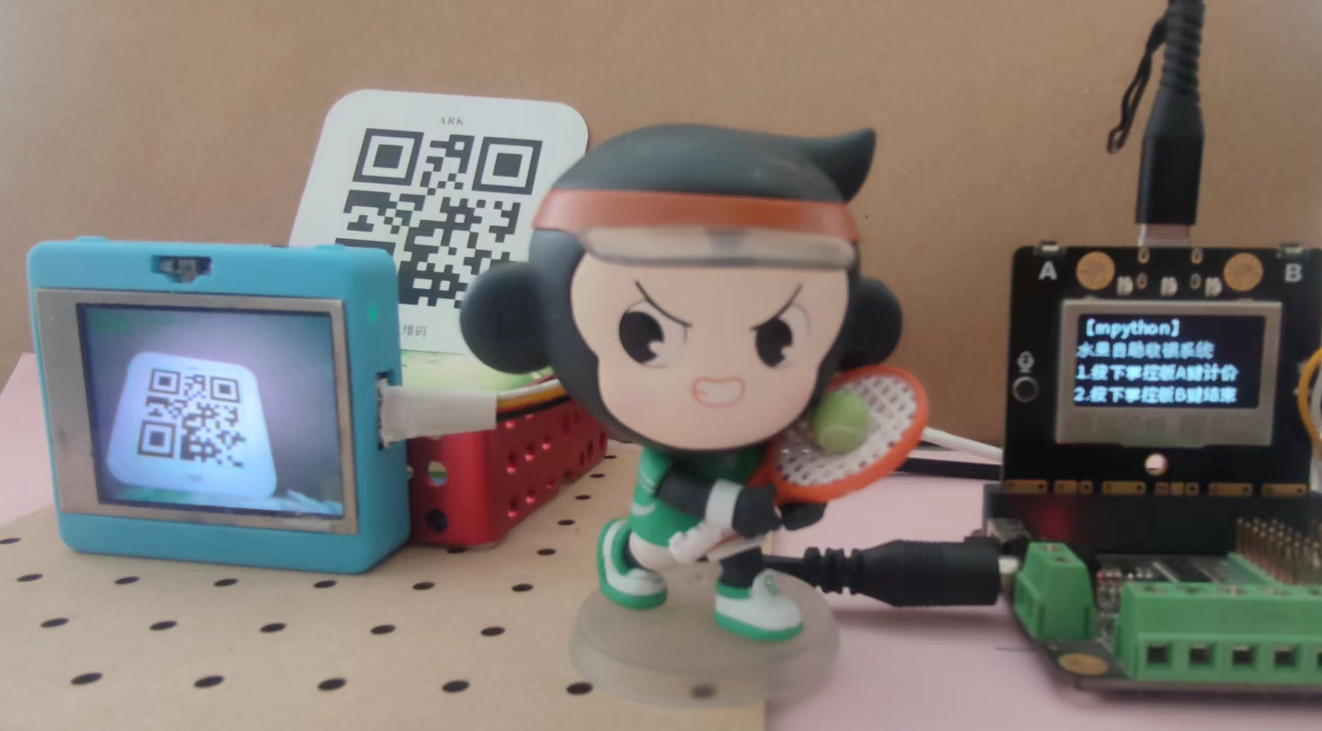

本文介绍了如何使用AI摄像头V2.0实现二维码识别功能。项目名称为“水果自助收银系统”，主要硬件包括掌控板、AI摄像头和扩展板。通过详细的连接步骤和程序编写指导，用户可以轻松实现二维码识别功能。最终效果是当AI摄像头对准二维码时，屏幕中会出现一个框住二维码的绿色方框，并显示二维码数据。难度等级适中，适合初学者学习。
|

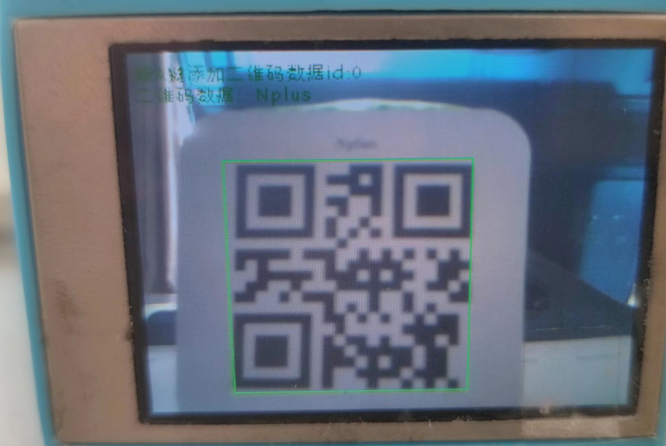

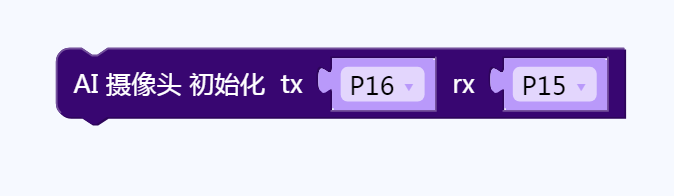

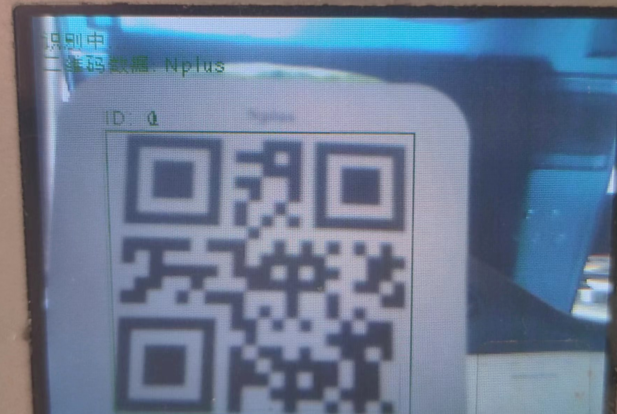

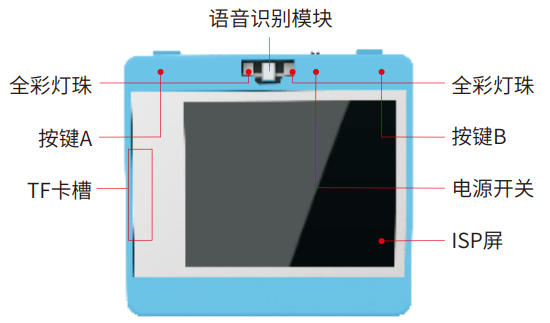

AI摄像头V2.0——认识数字模式 AI摄像头V2.0——认识语音模式 AI摄像头V2.0——认识颜色模式  一、【设计思路】 1.掌控板打开电源后，显示“【mPython】 水果自助收银系统”。 2.当掌控板A键按下， 检测二维码开始水果计价， 没有二维码时，提醒客人 请将水果放到收银台。 3.当掌控板B键按下，显示水果总价，扫描支付  二、【材料清单】 1.掌控板 2.AI摄像头 3.扩展板 三、【连接AI摄像头与扩展板】  1.引脚定义 VCC： 电源 RXI：串口接收 TXI：串口发送 GND：地 2.AI摄像头初始化引脚指令：  3.接线 首先用4PIN连接线将AI摄像头直接连接到扩展板P15/P16号引脚。 并将AI摄像头顶端的拨动开关拨到右侧。掌控板开关拨到左侧， 由于AI摄像头属于TX/RX通讯方式，TX表示发送、RX表示接收。 在接线后，软件、硬件对应引脚时需要交叉互接， 即软件指令中的TX对应摄像头硬件模块上的RX 四【指令学习】  1.软件的左侧代码区扩展——添加AI摄像头——找到二维码识别  2.当二维码模式的程序刷入掌控板后，AI摄像头2.0具有识别二维码的功能， 3.当AI摄像头2.0对准二维码，这时，屏幕中出现一个框住二维码的绿色方框， 按下AI摄像头2.0的A键，屏幕左上方： A键添加二维码数据ID:0, 二维码数据：Nplus （AI摄像头学习二维码，识别卡片的意识）  4.学习之后，AI摄像头对准二维码后，屏幕左上角显示： 二维码识别中， 二维码数据：Nplus 二维码左上方出现：ID0 5.说明：二维码可以使用卡片上的二维码， 也可以网上自动生成，例如“草料”网站可以自动生成， 二维码信息可以是中文、英文、中英文符号。 五、【程序编写】

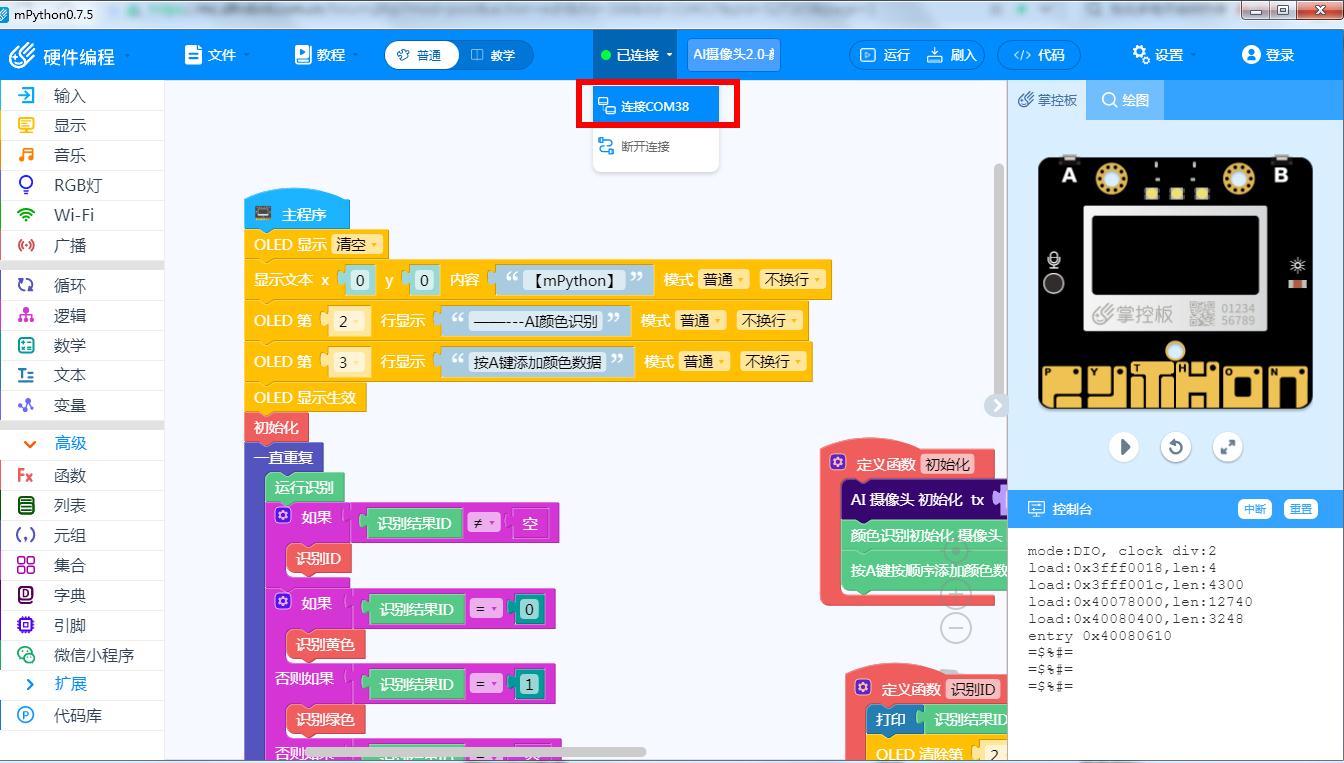

1.连接设备，连接掌控板com38

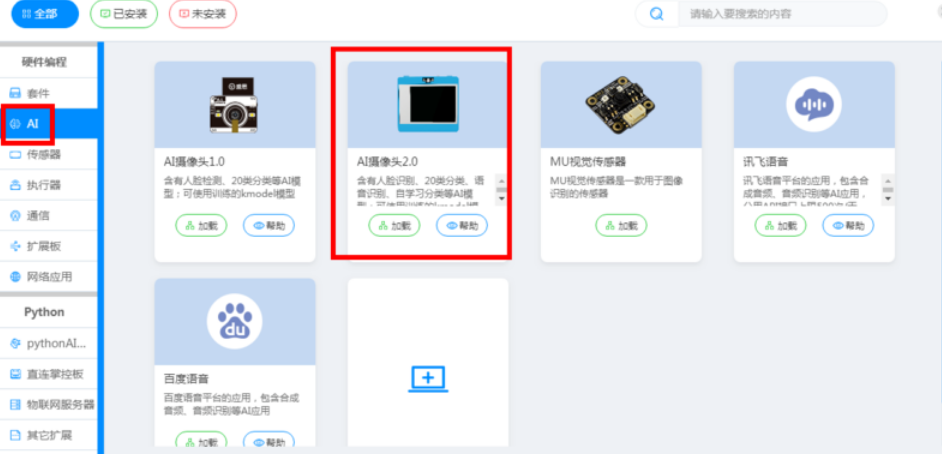

2.添加AI摄像头模块 打开软件，在左下角的“扩展”—“添加”按钮中，选择AI中的“AI摄像头2.0”模块， 点击“加载”按钮，将它加载到模块区。 3.编写程序

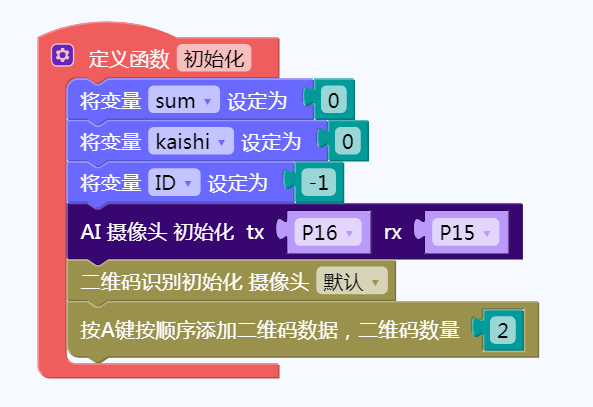

初始化子程序

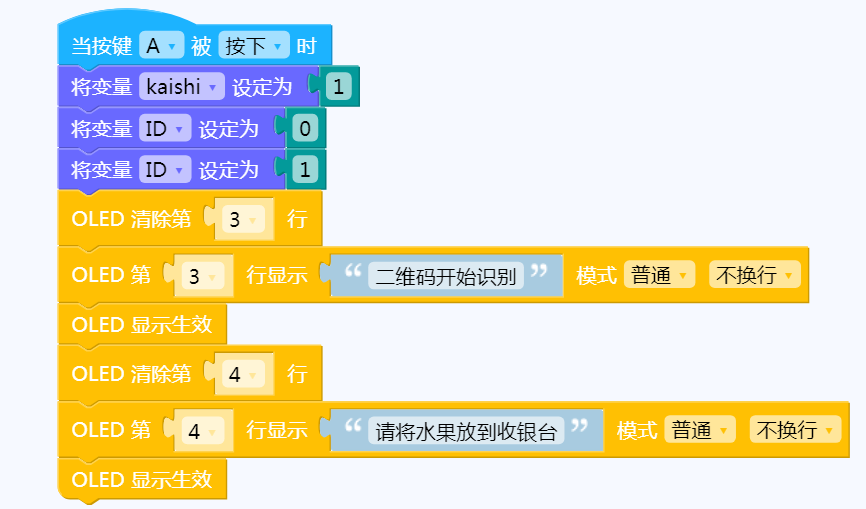

按A键开始计价子程序

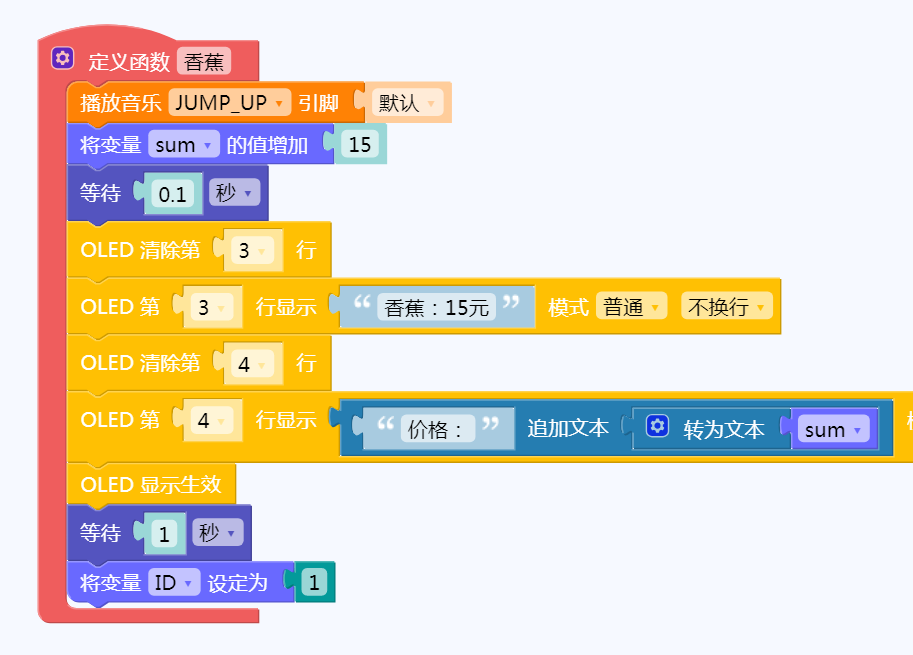

香蕉计价子程序

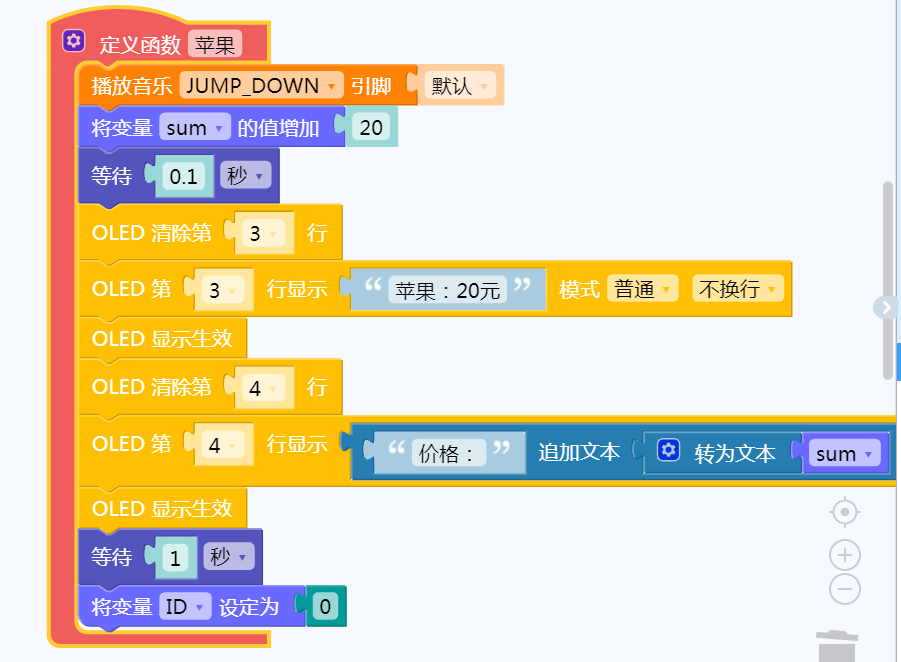

苹果计价子程序

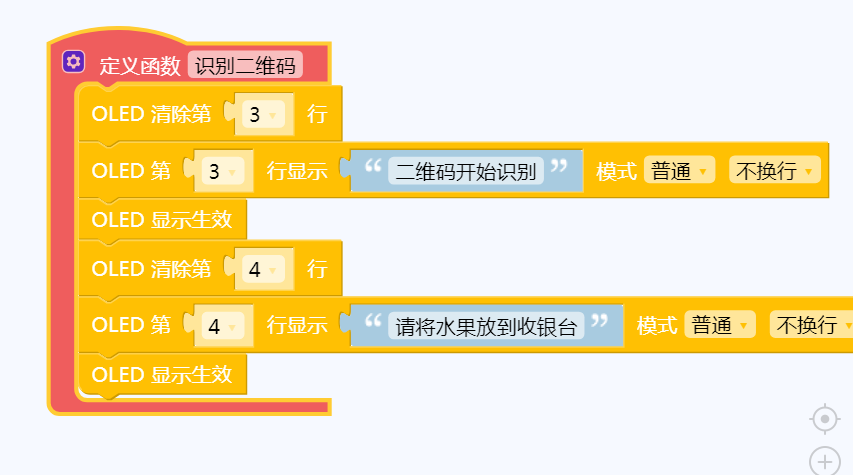

识别子程序
水果总价子程序
水果扫描支付主程序
|
