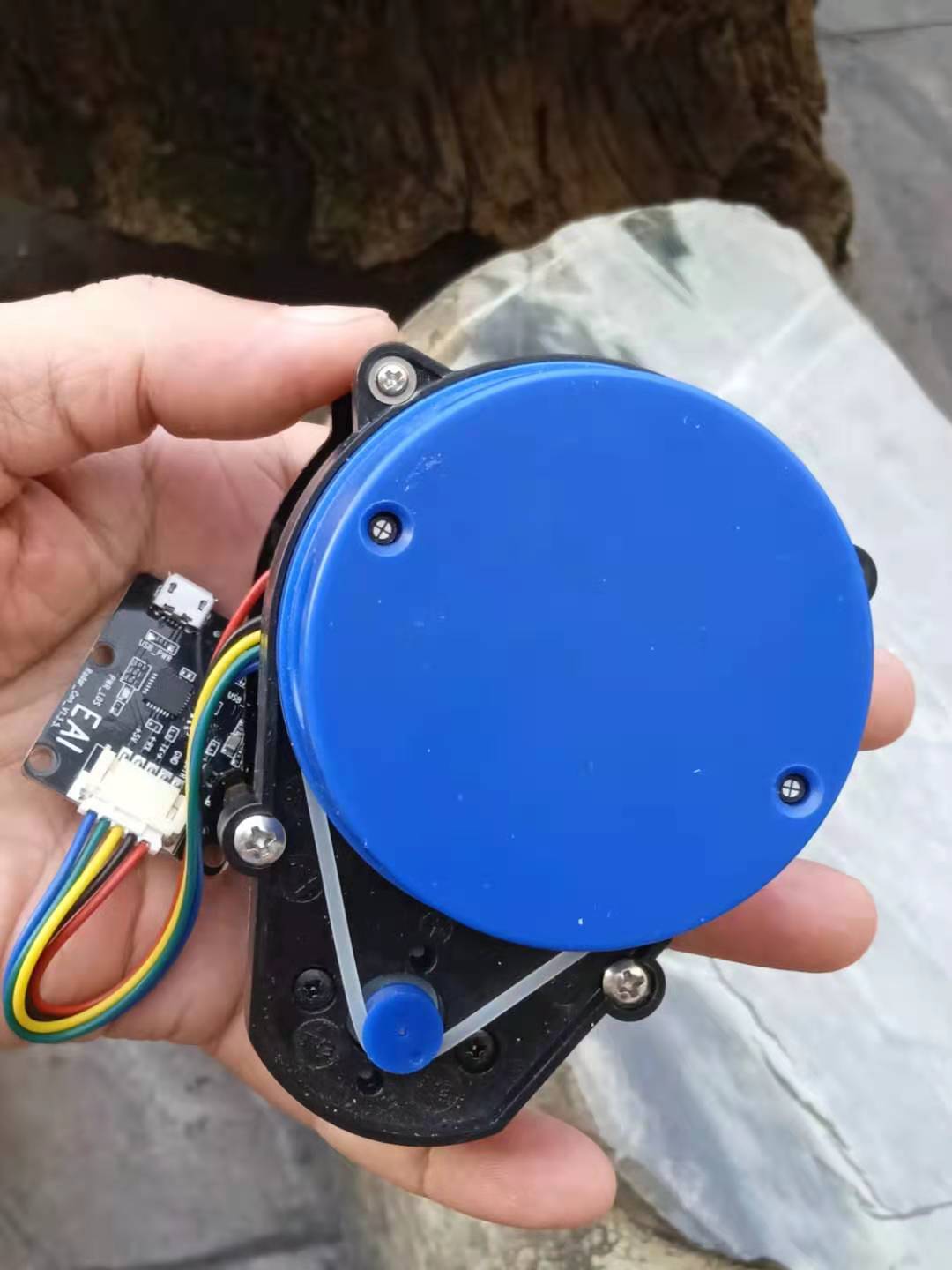

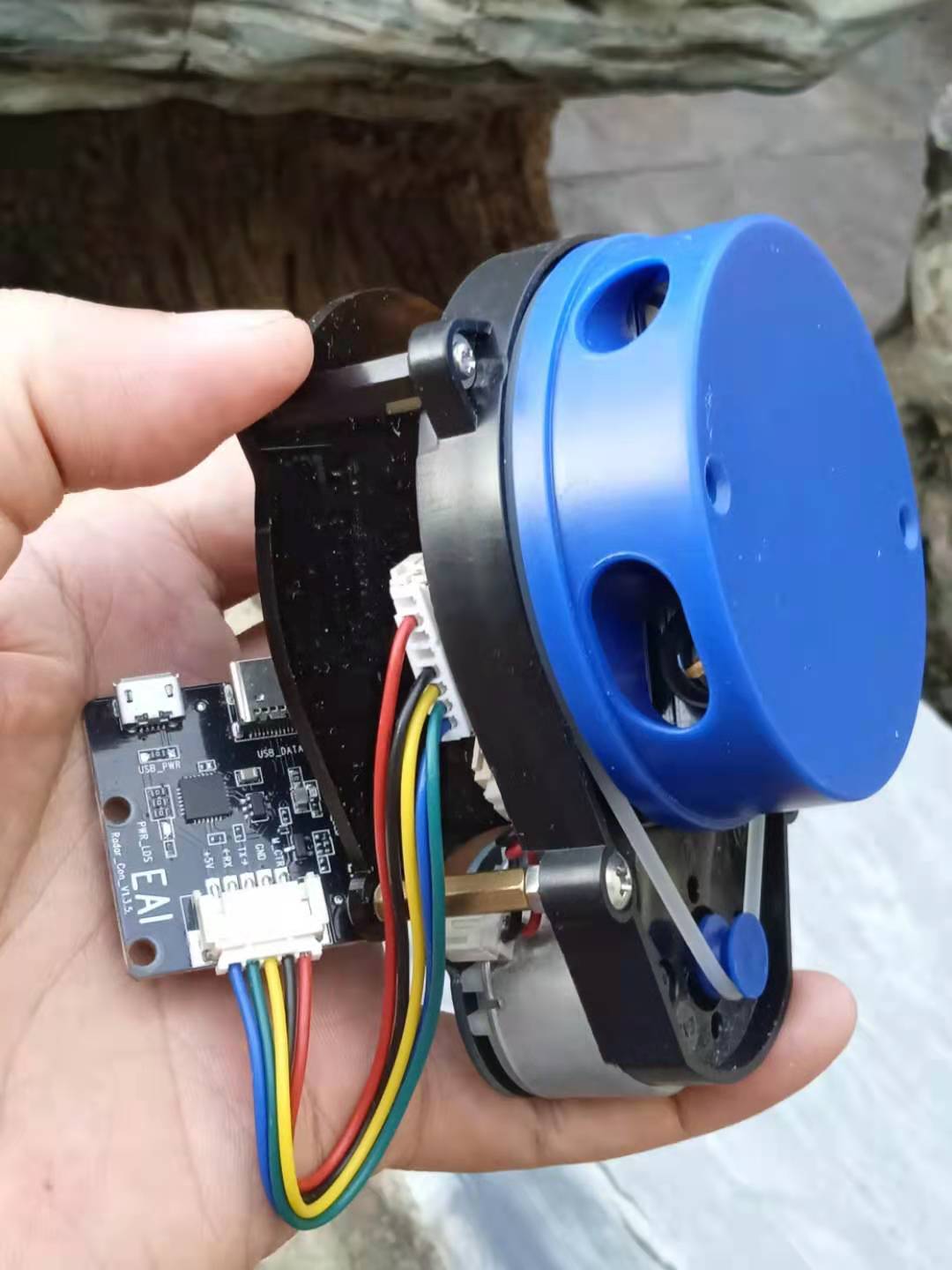

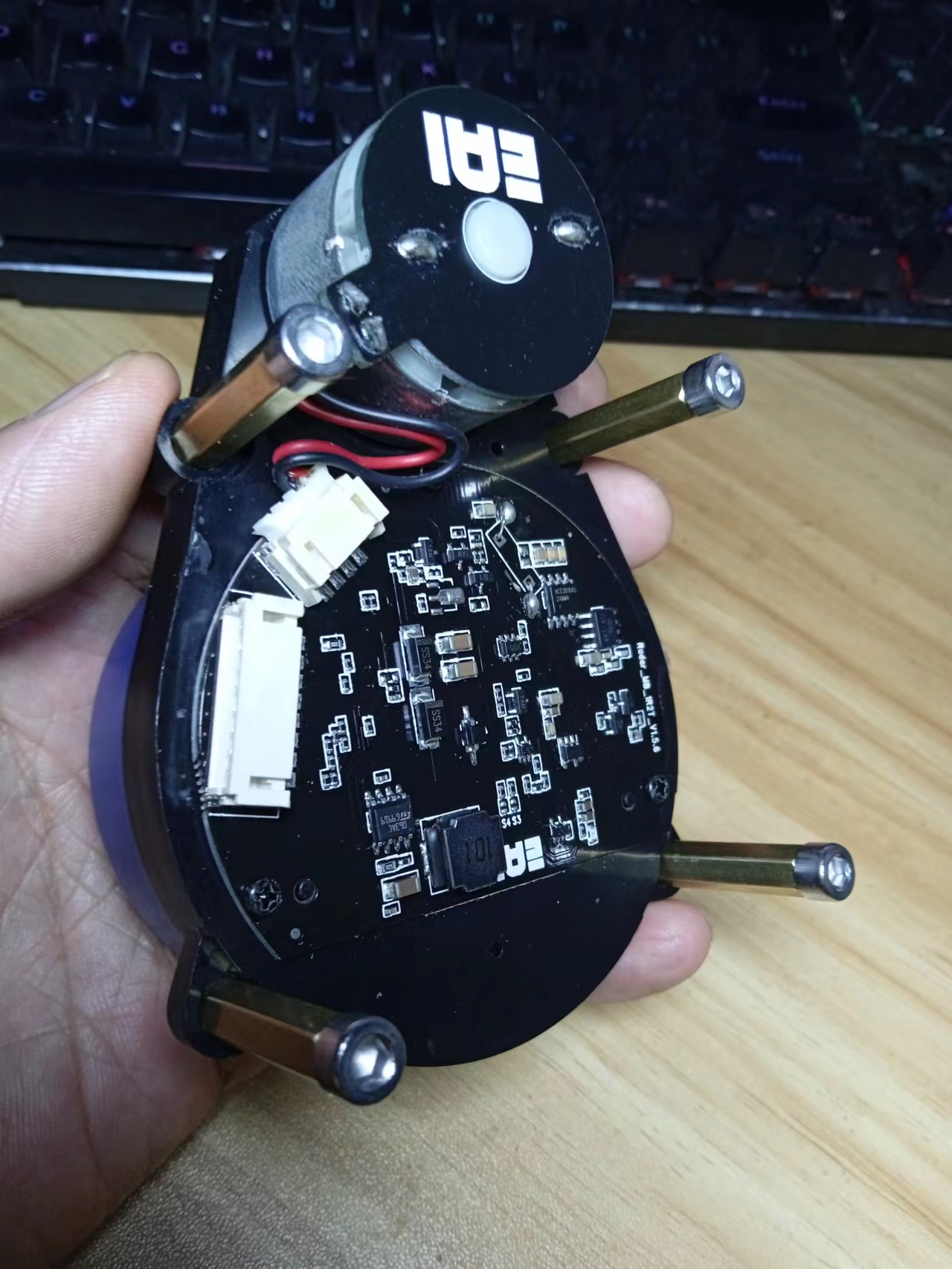

实验二百二十一：360°旋转扫描激光雷达测距传感器 ROS机器人建图导航定位 ROS小车导航路径规划避障模块（EAI YDLIDAR X4）
项目之一：从 RPLIDAR 获取数据的简单通用方法(您可以基于此模板自由添加您的应用程序代码)

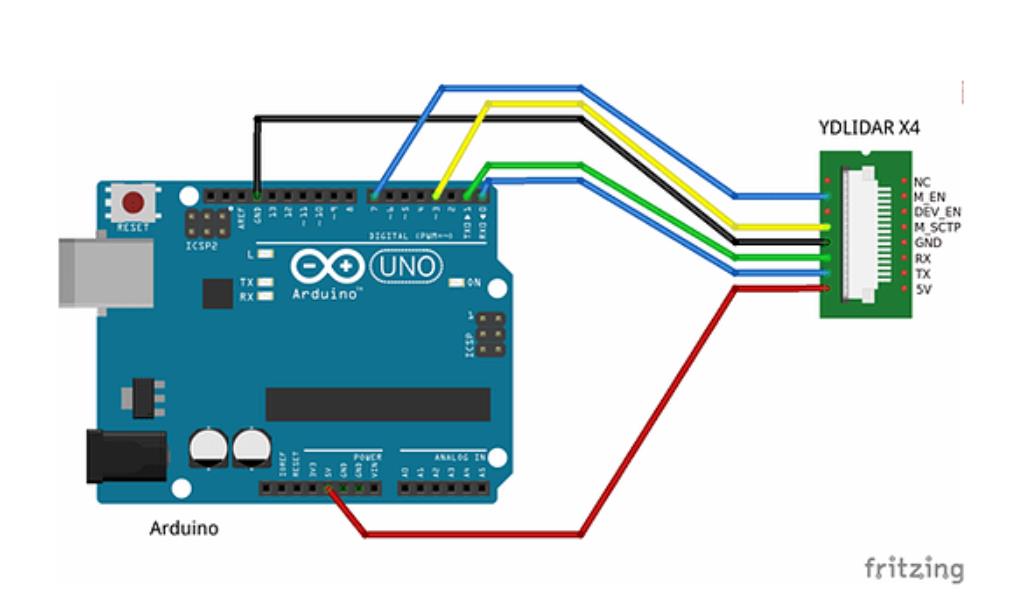

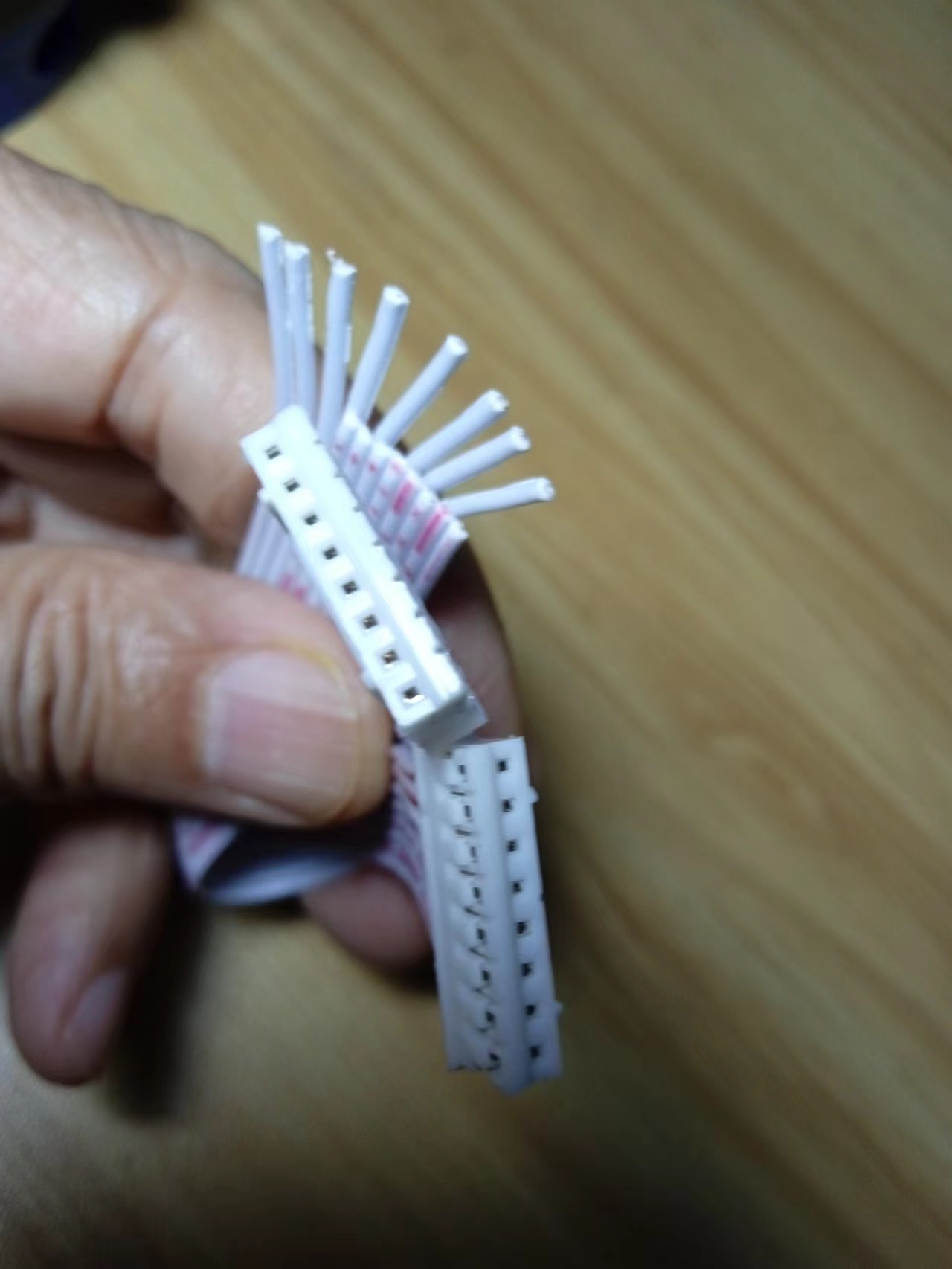

实验接线：
1、将 RPLIDAR 的串行端口 （RX/TX/GND） 连接到您的 Arduino 板（引脚 0 和引脚 1）
2、将 RPLIDAR 的电机控制引脚连接到 Arduino 板引脚 3
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百二十一：360°旋转扫描激光雷达测距传感器 ROS机器人建图导航定位 ROS小车导航路径规划避障模块（EAI YDLIDAR X4）
项目之一：从 RPLIDAR 获取数据的简单通用方法(您可以基于此模板自由添加您的应用程序代码)
实验接线：
1、将 RPLIDAR 的串行端口 （RX/TX/GND） 连接到您的 Arduino 板（引脚 0 和引脚 1）
2、将 RPLIDAR 的电机控制引脚连接到 Arduino 板引脚 3
*/
// RPLIDAR 驱动程序库
#include
//您需要创建驱动程序实例
RPLidar lidar;
#define RPLIDAR_MOTOR 3 //用于控制 RPLIDAR 电机速度的 PWM 引脚
//此引脚应与 RPLIDAR 的 MOTOCTRL 信号连接
void setup() {
// 将 RPLIDAR 驱动程序绑定到 arduino 硬件串行
lidar.begin(Serial);
// 设置引脚模式
pinMode(RPLIDAR_MOTOR, OUTPUT);
}
void loop() {
if (IS_OK(lidar.waitPoint())) {
float distance = lidar.getCurrentPoint().distance; //以毫米为单位的距离值
float angle = lidar.getCurrentPoint().angle; //以度为单位的角度值
bool startBit = lidar.getCurrentPoint().startBit; //起始位，此点是否属于新扫描
byte quality = lidar.getCurrentPoint().quality; //电流测量的质量
//在这里执行数据处理...
} else {
analogWrite(RPLIDAR_MOTOR, 0); //停止 rplidar 电机
// 尝试检测RPLIDAR...
rplidar_response_device_info_t info;
if (IS_OK(lidar.getDeviceInfo(info, 100))) {
// 检测到...
lidar.startScan();
// 启动电机以最大允许速度旋转
analogWrite(RPLIDAR_MOTOR, 255);
delay(1000);
}
}
}[/code]
[font=Tahoma, "]https://github.com/robopeak/rplidar_arduino[/font]
[font=Tahoma, "]
[/font]

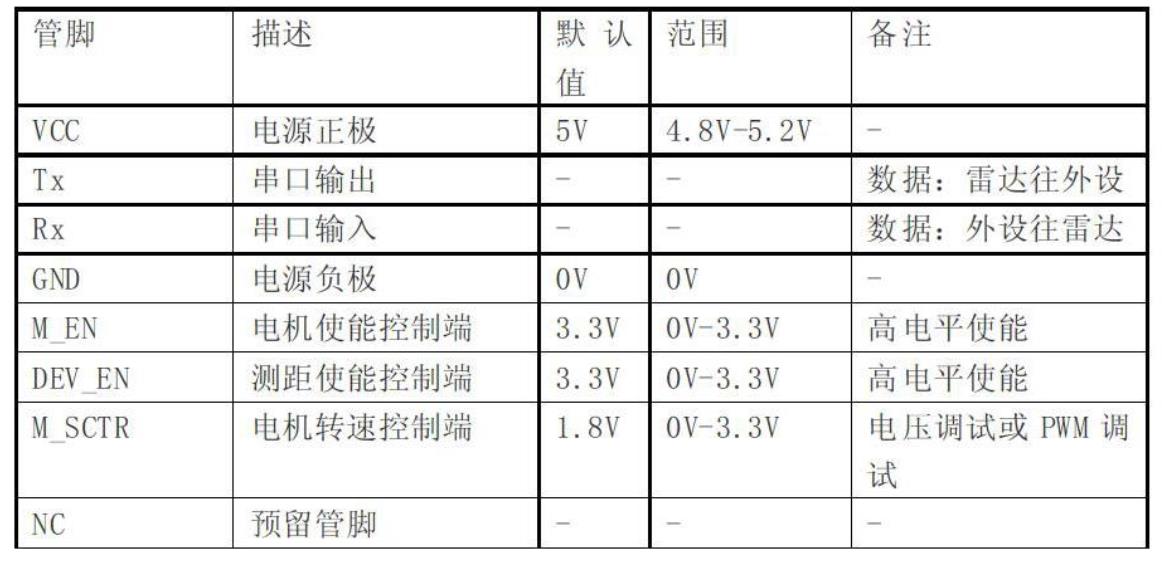

X4 的对外接口中，提供了电机的相关控制接口(M_EN，M_SCTP)和功耗的控制接口(DEV_EN)，用户可设置该三个控制信号来控制设备的功耗。
待机控制
为了方便用户快速使用，X4 控制信号的默认值（请参考数据手册）没有实现最低功耗，因此，当用户需要调试出最低功耗的待机状态，需要进一步对 M_EN、DEV_EN 进行如下调控：
M_EN = 0V，DEV_EN = 0V。
以此便关闭了电机的使能和测距使能，整个系统便处于最低功耗的待机状态。
速度控制
同时，用户可以根据实际需要，改变扫描频率来满足需求。通过改变 M_SCTP 管脚输入电压，或改变输入的 PWM 信号的占空比，来调控电机转速（具体控制方法，请参考数据手册）。
不同的系统命令，有着不同报文的报文内容。而不同类型码的报文中，其应答内容的数据协议也不尽相同。因此，用户需要根据相应的数据协议，来解析应答内容中的数据，如点云数据、设备信息等。
扫描命令 [A5 60]

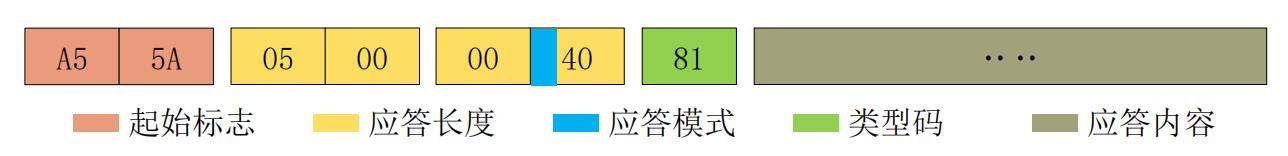

当外部设备向 X4 发送扫描命令时，X4 会进入扫描模式，并反馈点云数据。其应答报文为：

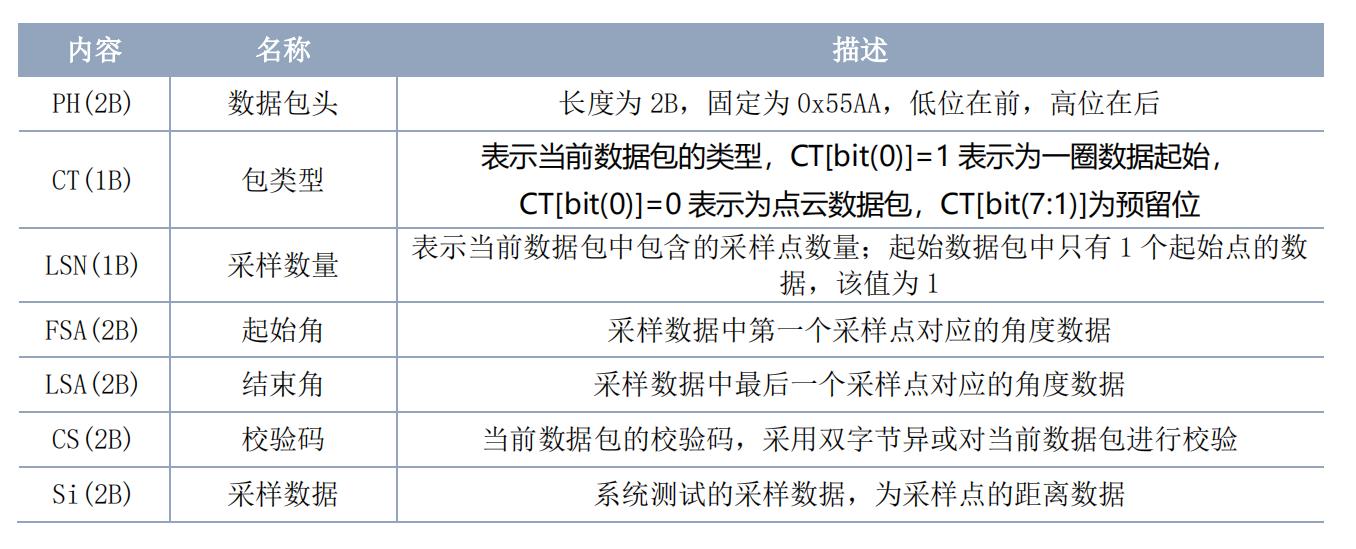

其中第 6 个字节高 2 为 01，因此应答模式取值为 0x1，为持续应答，忽略应答长度，类型码为 0x81；应答内容为系统扫描的点云数据，其按照以下数据结构，以 16 进制向串口发送至外部设备。扫描命令应答内容数据结构描述：
系统报文时系统根据接收的系统命令反馈的应答报文，不同的系统命令，系统报文的应答模式和应答内容也不一样，其中应答模式有三种：无应答、单次应答、持续应答。
无应答表示系统不反馈任何报文；单次应答表示系统的报文长度是有限的，应答一次即结束；持续应答表示系统的报文长度是无限长的，需要持续发送数据，如进入扫描模式时。

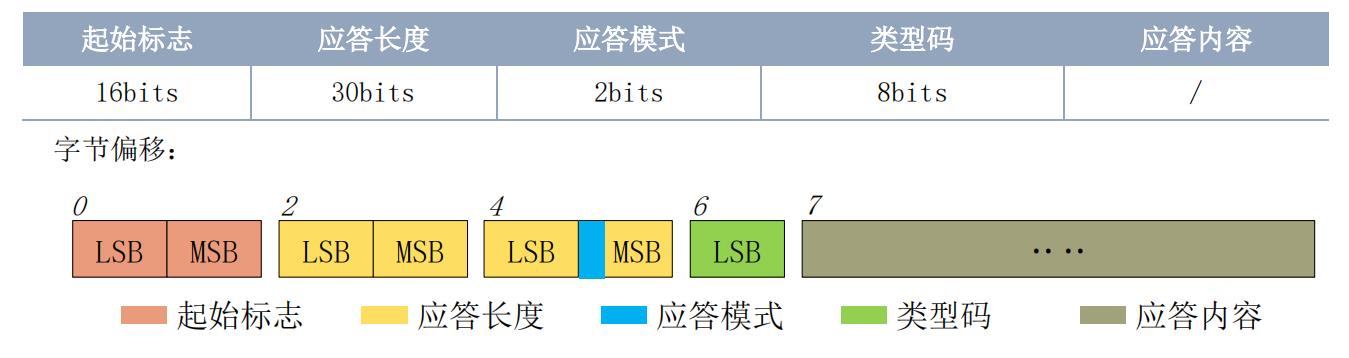

单次应答和持续应答的报文采用同一个数据协议，其协议内容为：起始标志、应答长度、应答模式、类型码和应答内容，通过串口 16 进制输出。
➢ 起始标志：X4 的报文标志统一为 0xA55A;
➢ 应答长度：应答长度表示的是应答内容的长度，但当应答模式为持续应答时，长度应为无限大，因此该值失效；

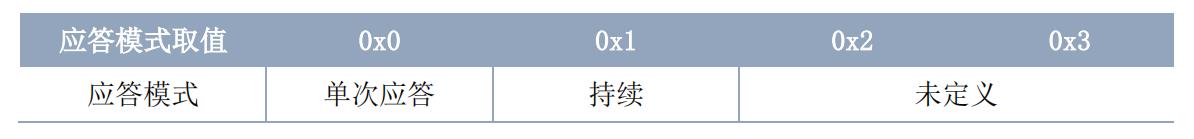

➢ 应答模式：该位只有 2bits，表示本次报文是单次应答或持续应答，其取值和对应的模式如下：
➢ 类型码：不同的系统命令，对应不同的类型码；
➢ 应答内容：不同的系统命令，反馈不同的数据内容，其数据协议也不同。
注 1：X4 的数据通信采用的是小端模式，低位在前。
注 2：应答报文中，第 6 个字节的低 6 位属于应答长度，高 2 位属于应答模式。

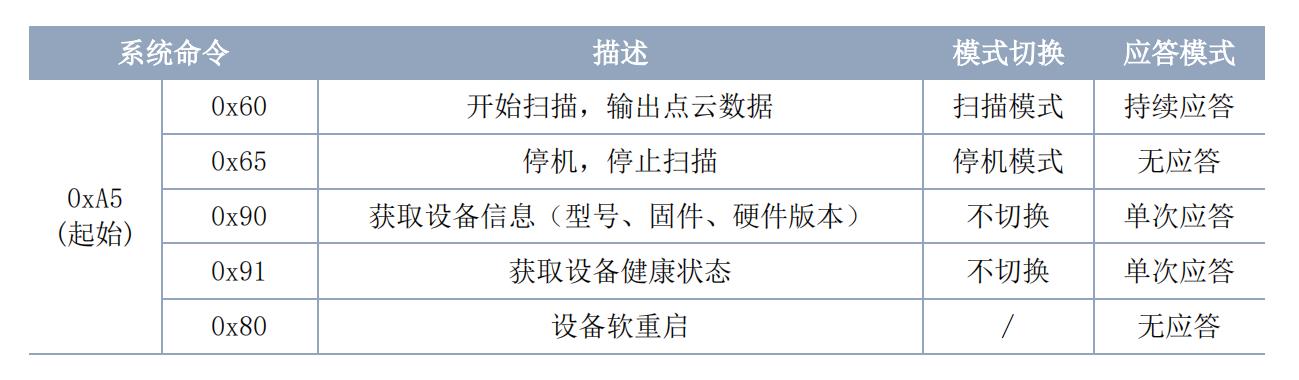

外部系统通过发送相关的系统命令，便可设置 X4 相应的工作状态，获取相应的数据。X4的系统命令统一为 2 个字节，其中起始字节统一为 0xA5，第二个字节为命令内容。X4 对外发布的系统命令如下：

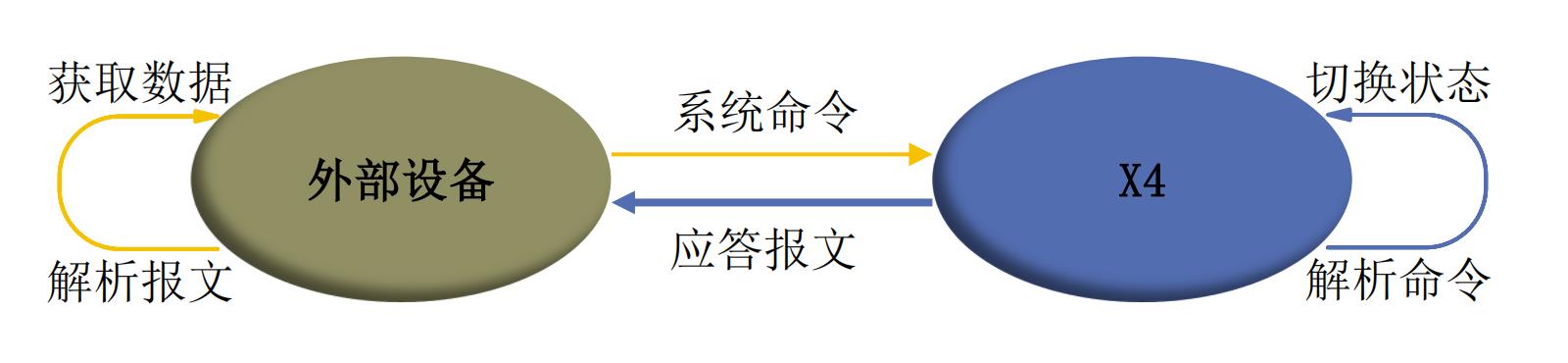

X4 是通过串口来和外部设备进行命令和数据的交互。当外部设备发送一个系统命令至X4，X4 解析系统命令，会返回相应的应答报文，并根据命令内容，来切换相应的工作状态，外部系统根据报文内容，解析报文，便可获取应答数据。
➢ 空闲模式：X4 上电时，默认为空闲模式，空闲模式时，X4 的测距单元不工作，激光器不亮。
➢ 扫描模式：当 X4 进入扫描模式时，测距单元点亮激光器，开始工作，不断得对外部环境进行激光采样，并经过后台处理后实时输出。
➢ 停机模式：当 X4 运行有错时，如开启扫描时，激光器不亮，电机不转等状况，X4 会自动关闭测距单元，并反馈错误代码。

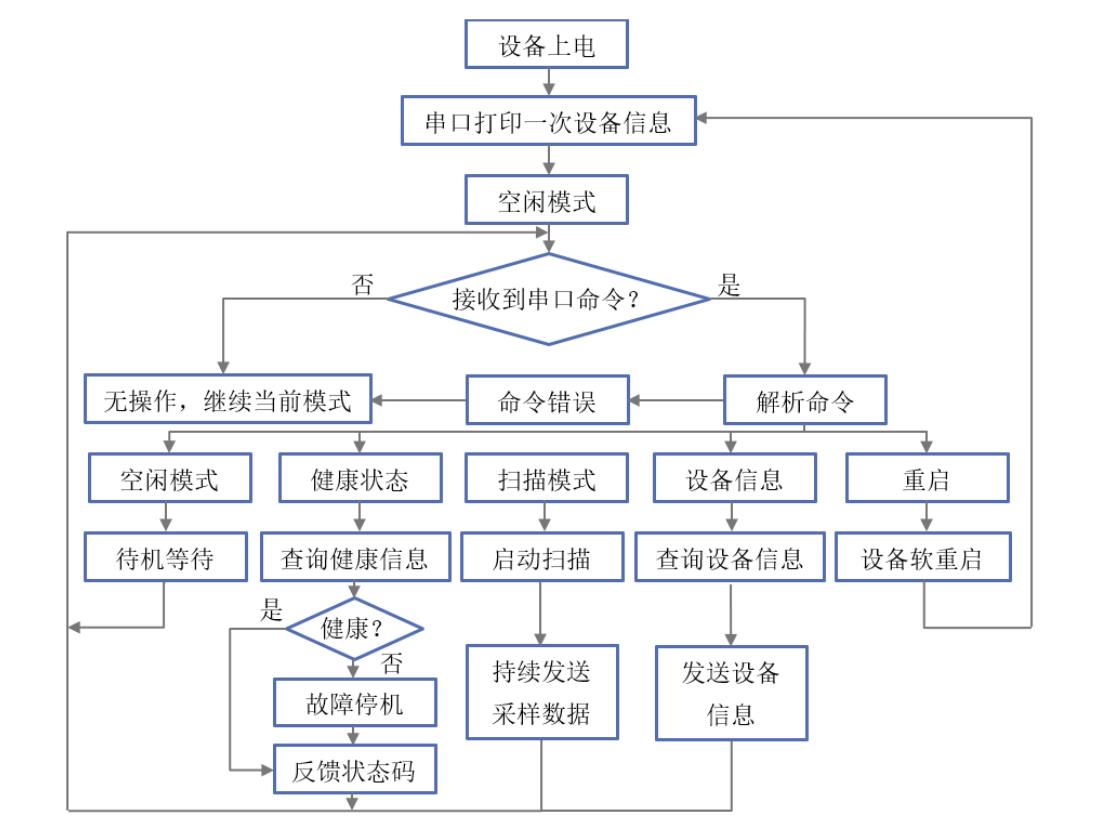

工作流程
https://ozeki.hu/p_5659-find-serial-devices-windows-linux.html

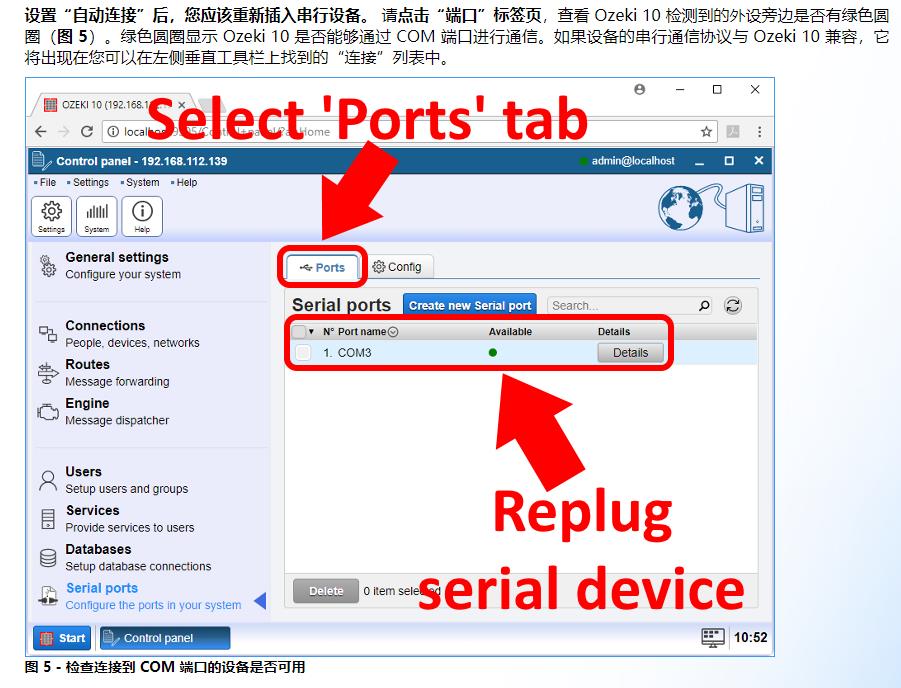

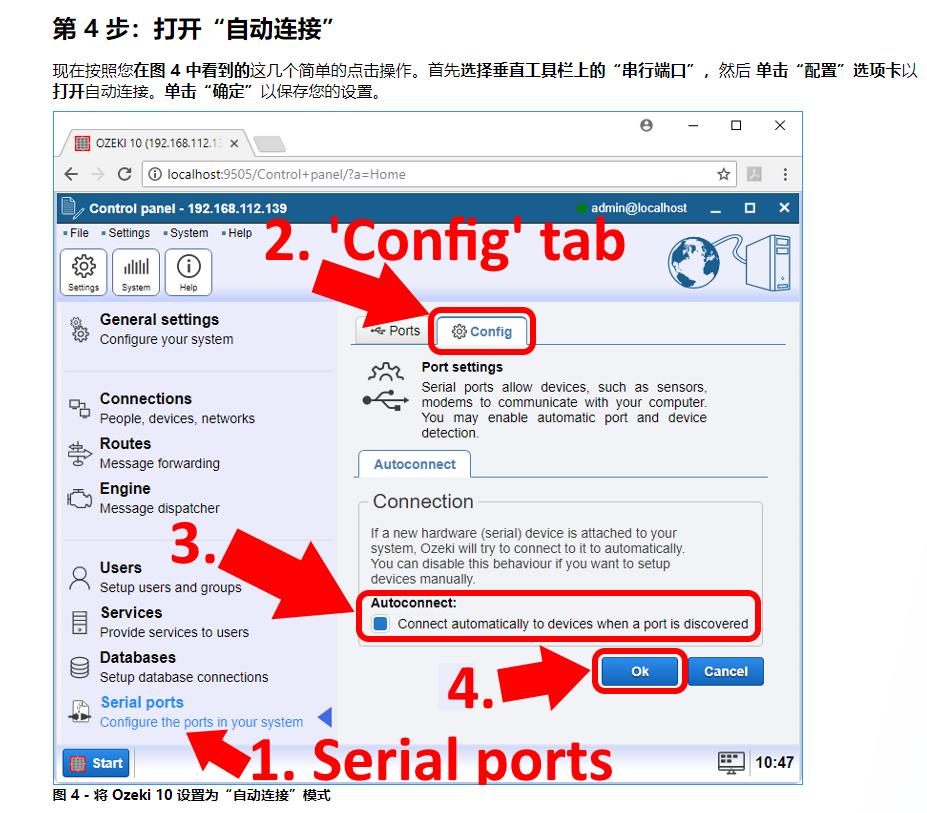

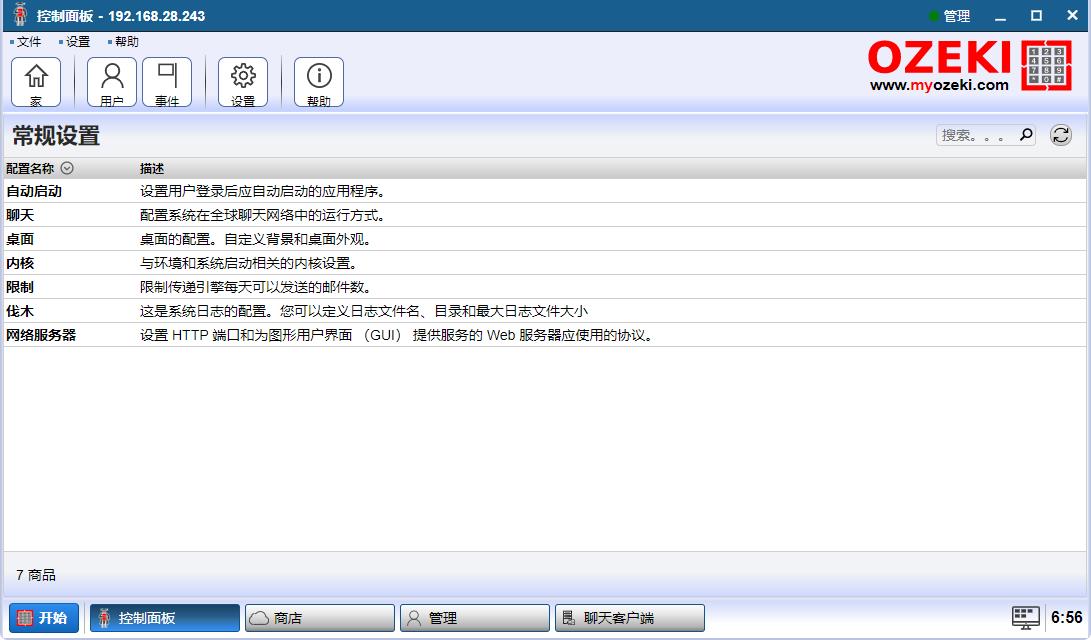

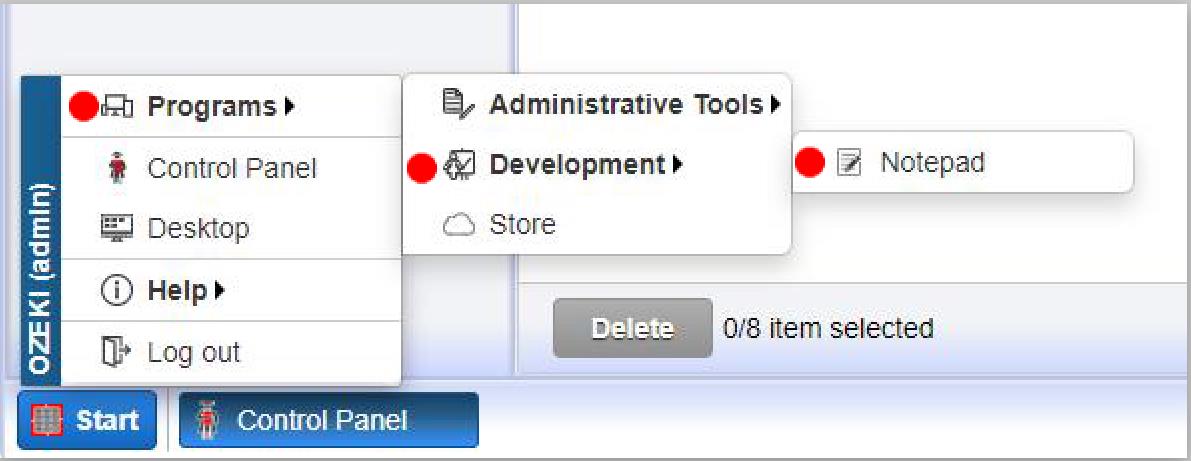

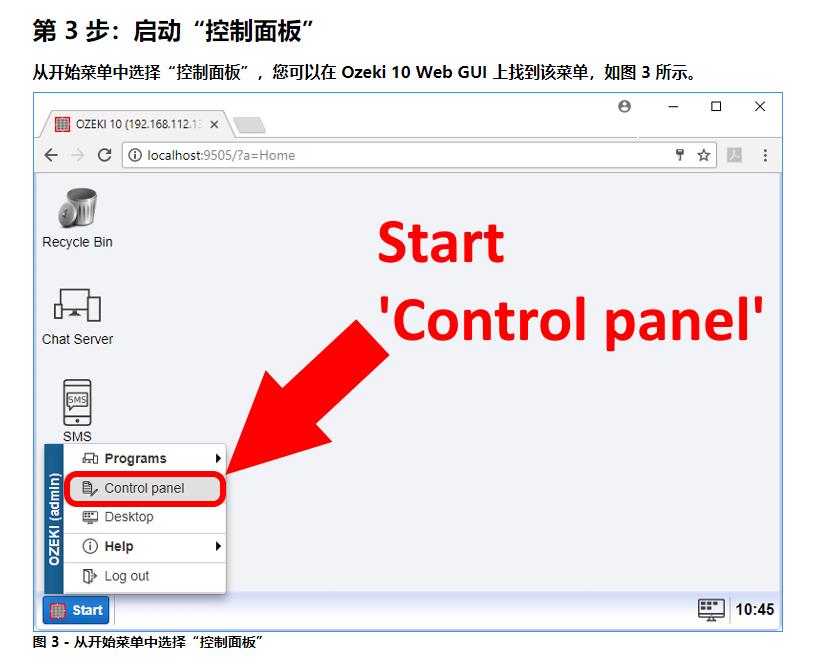

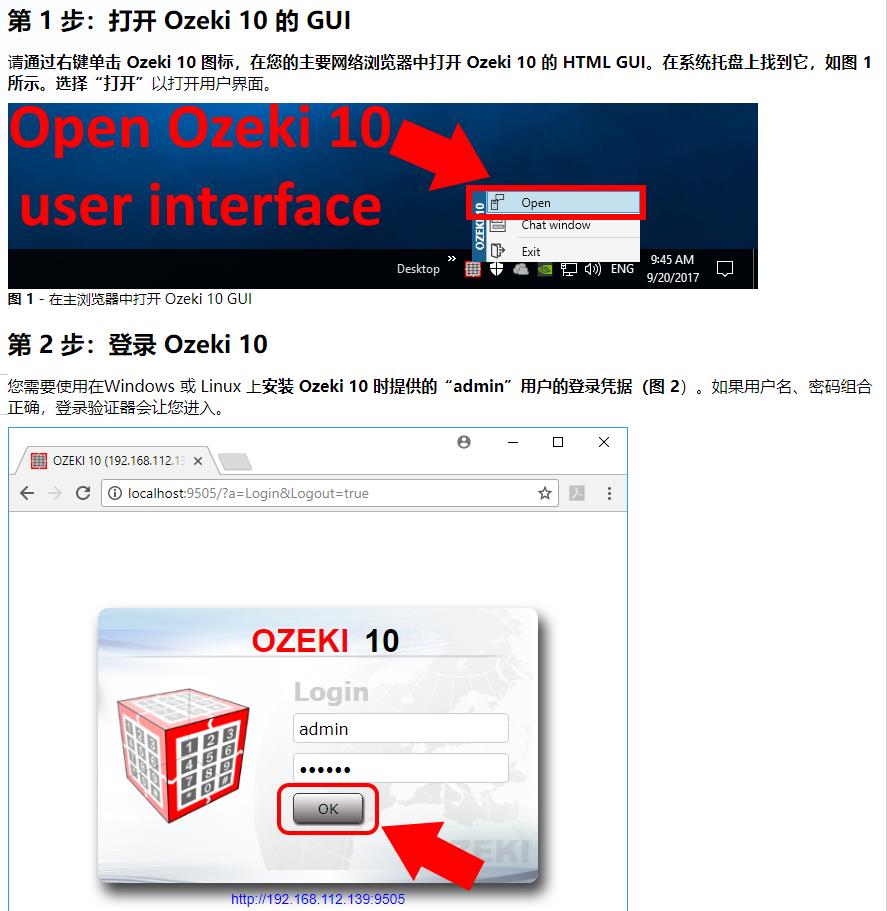

您将看到如何使用 Ozeki 10 自动连接到任何 COM 端口。默认情况下此功能是关闭的，因此您需要将其打开才能将您的设备与 Ozeki 10 一起使用。程序不能同时使用同一个 USB 端口，因此如果您想将 Ozeki 设备代码上传到微控制器，您应该关闭自动连接。在计算中，串行端口是一种串行通信接口，通过它一次一位地传入或传出信息。COM口是串口接口的俗称。当连接到 Ozeki 10 时，RS-232 串行端口外围设备被识别为 COM 端口。这些外围设备可以插入计算机的任何 USB 端口。
