Mind+WiFiBee-MT7681————Wifi履带车
2022-11-231.8万
精华项目
AI 快速预览详细
本文介绍了如何使用Mind+和WiFiBee-MT7681模块实现远程遥控履带车。首先，通过Mind+代码配置无线网络参数，然后将WiFiBee-MT7681插到IO扩展板上，并连接到UNO。接着，通过接收从串口传来的指令，驱动电机转动，实现履带车的前进、后退、左转、右转和停止。最后，使用MIT APP Inventor2设计界面，通过TCP扩展发送相应指令，实现远程控制。

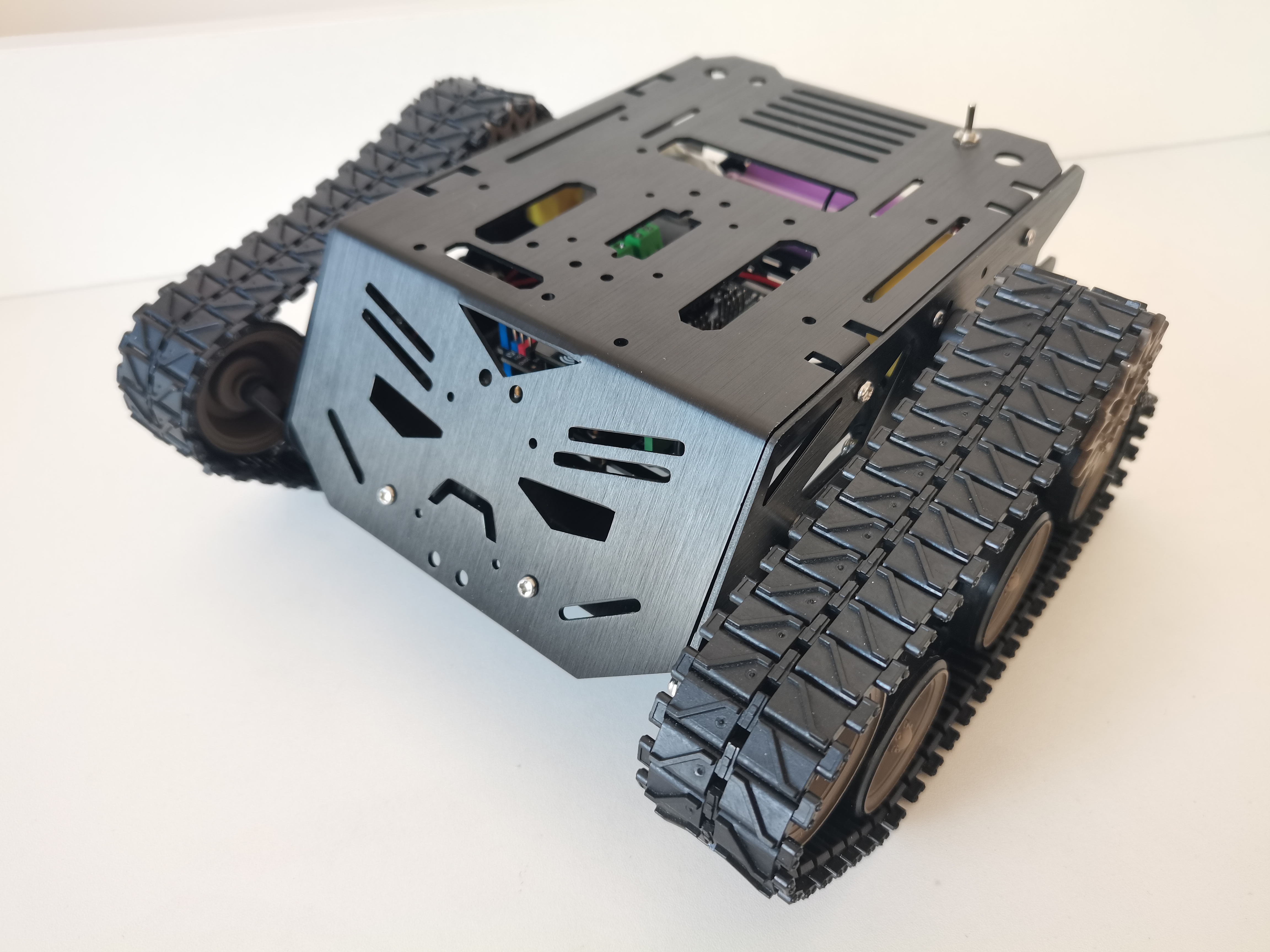

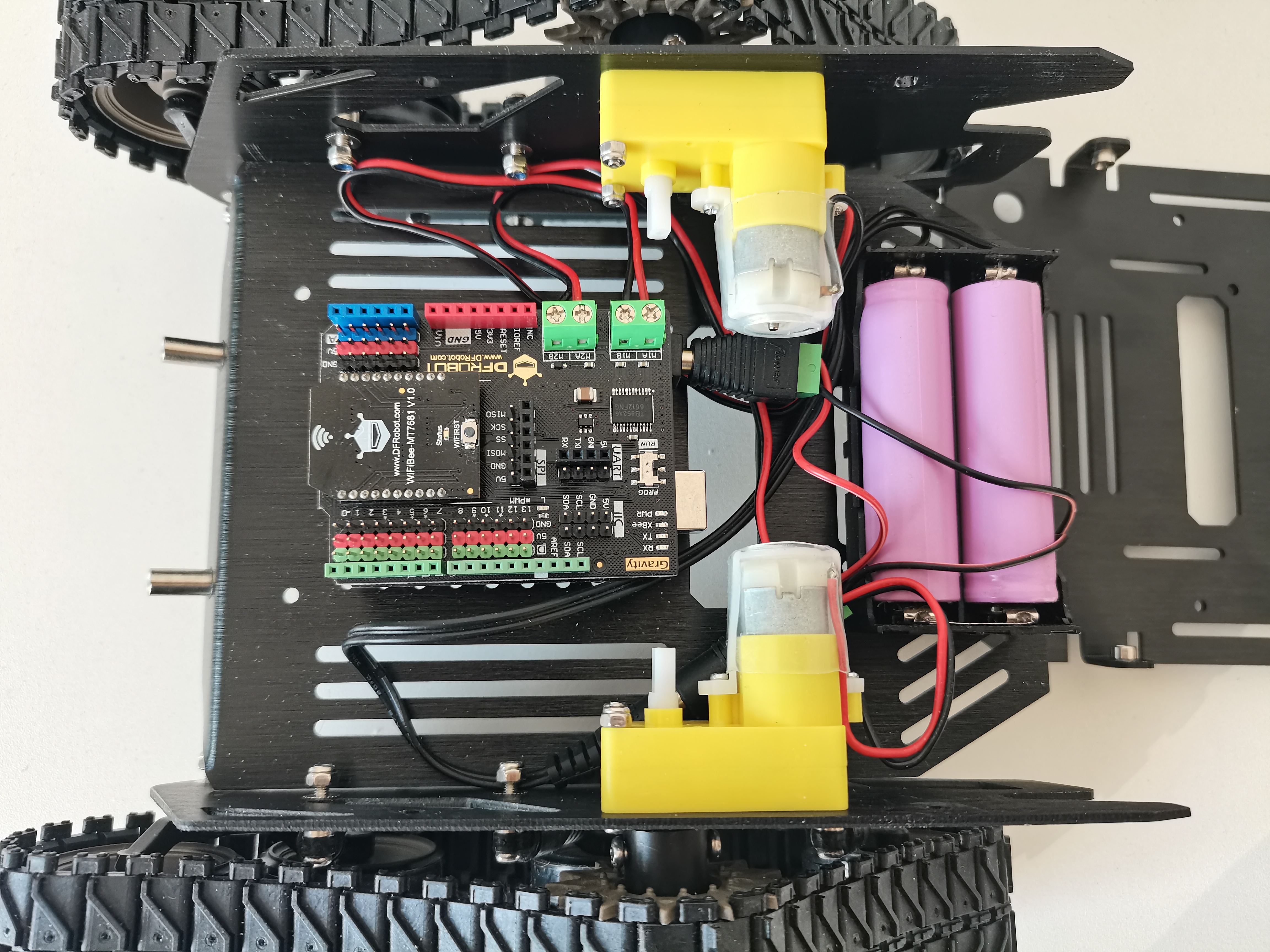

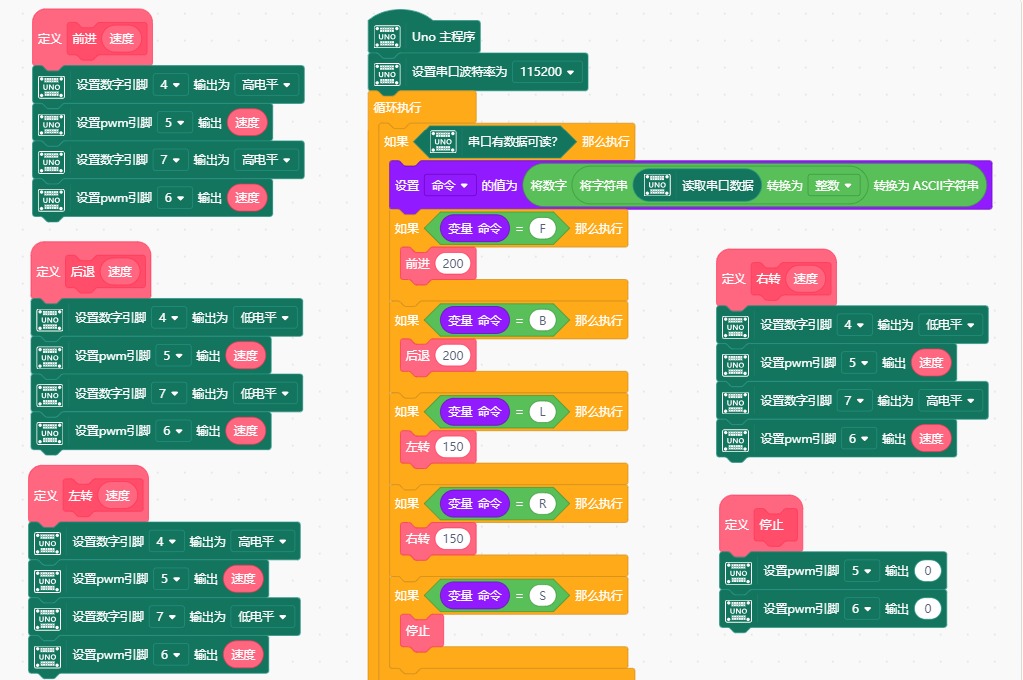

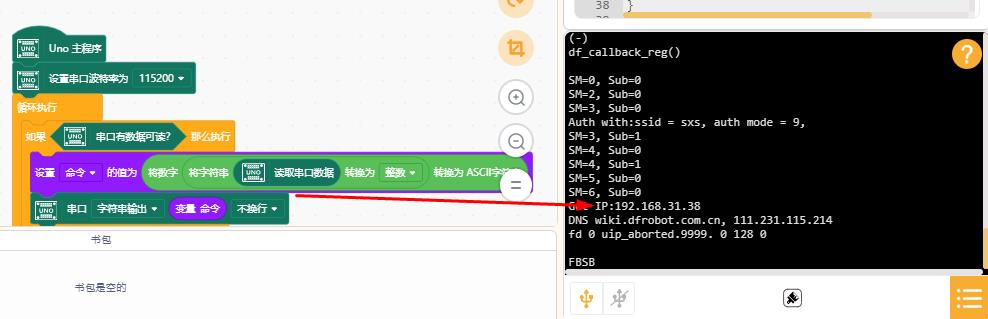

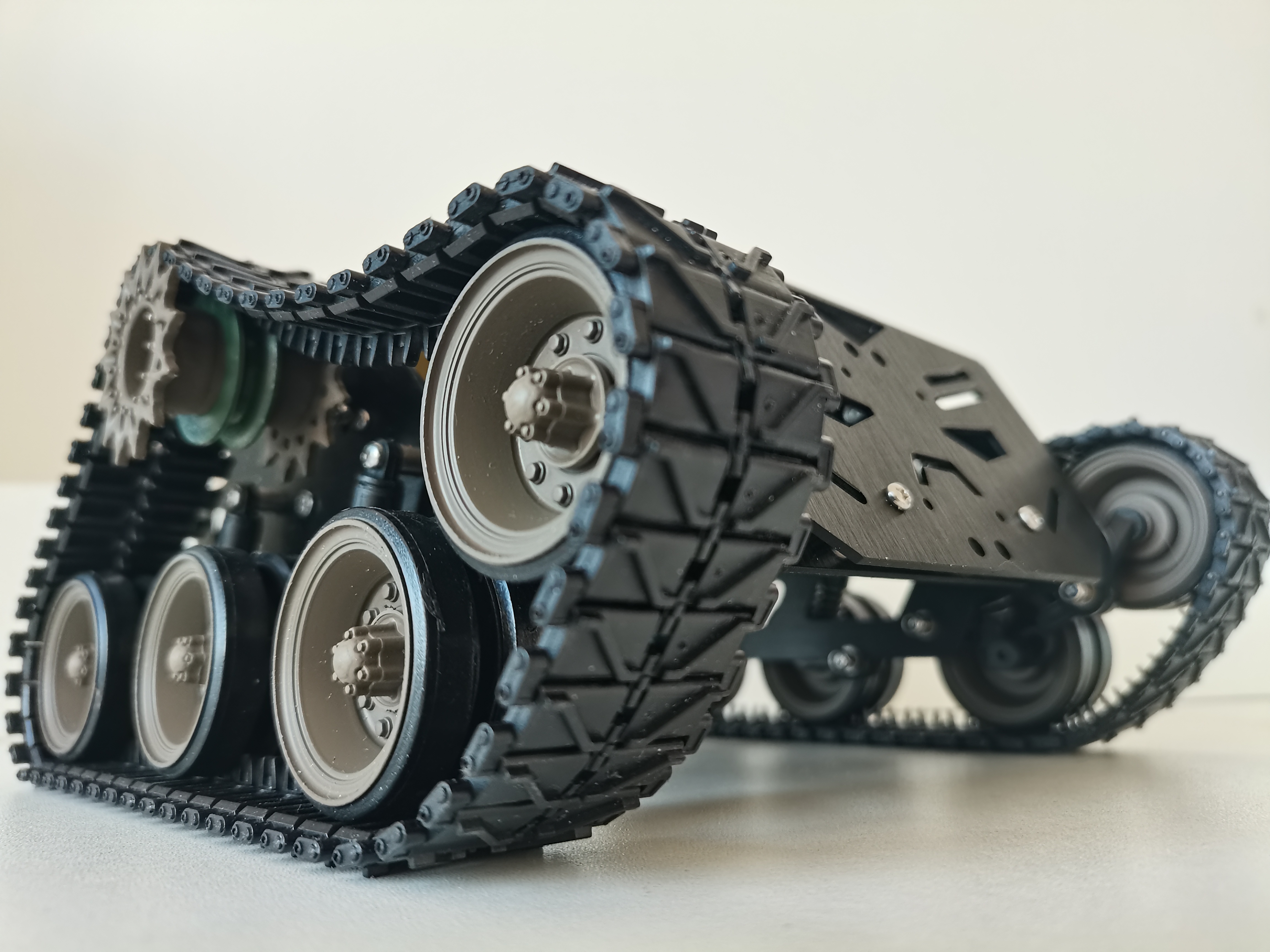

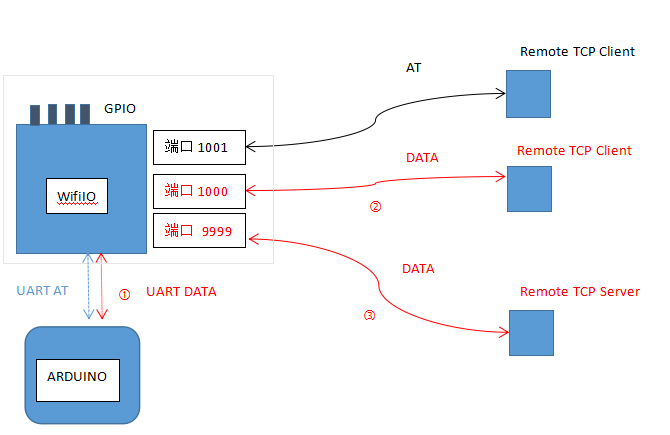

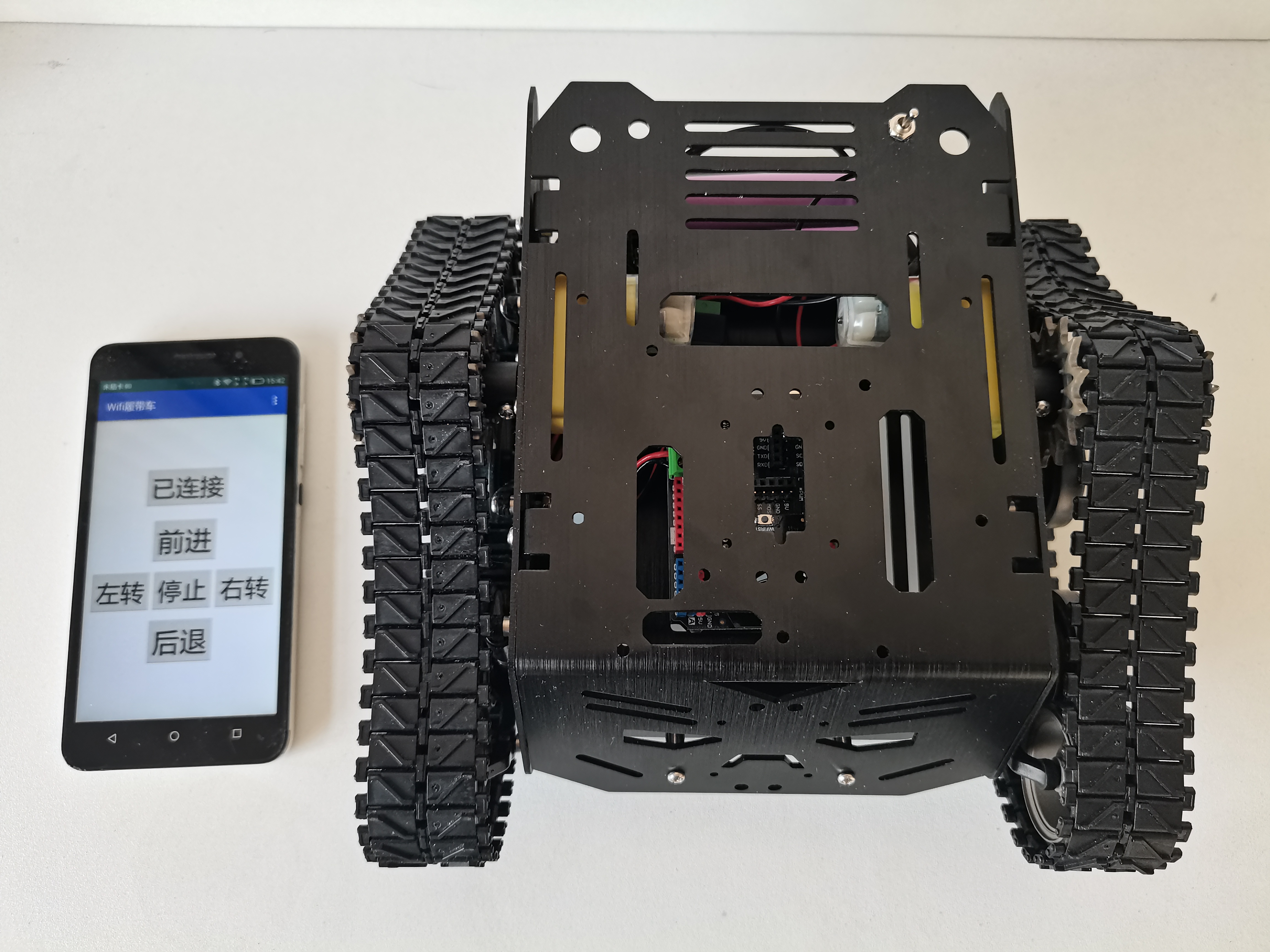

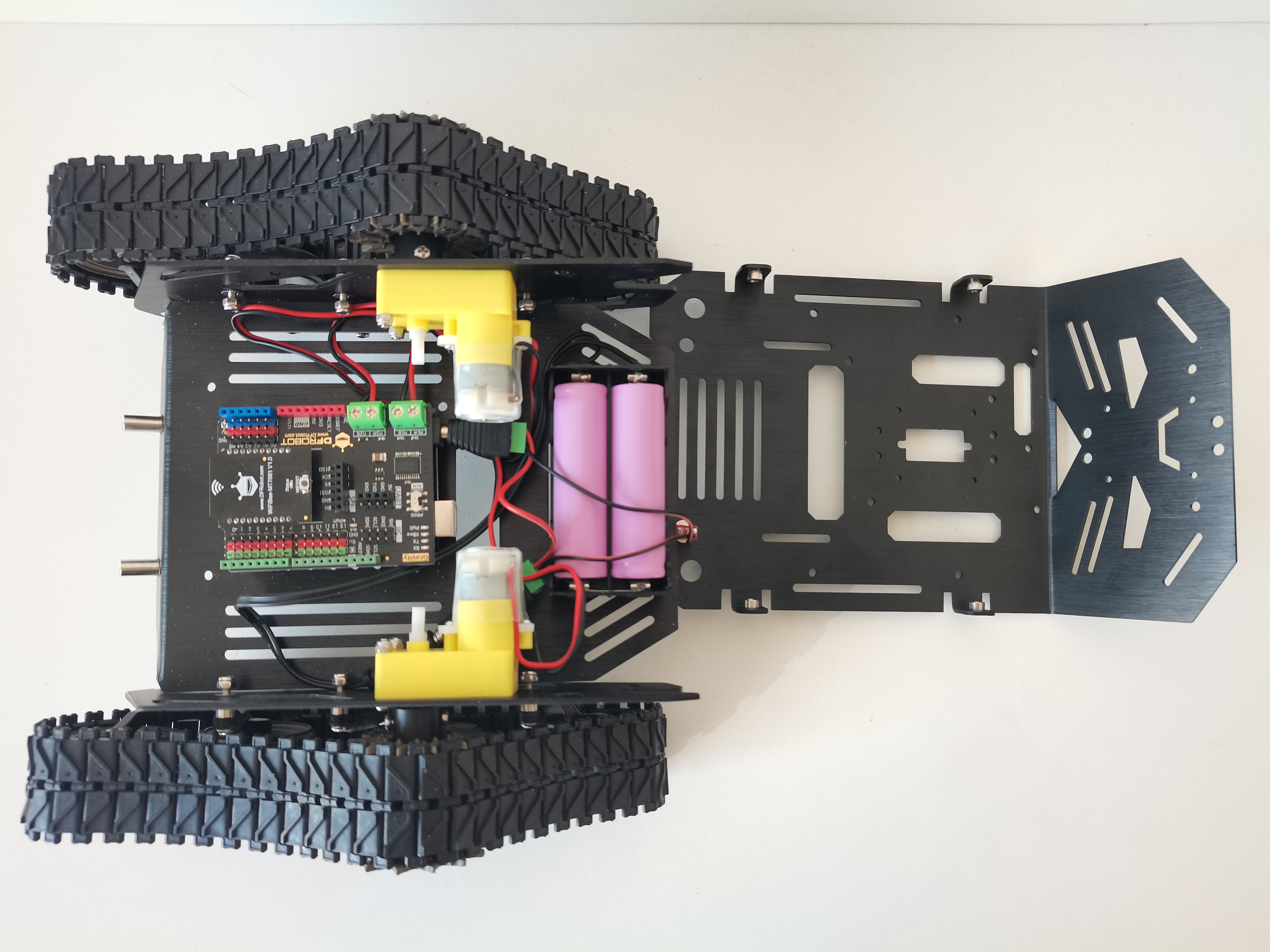

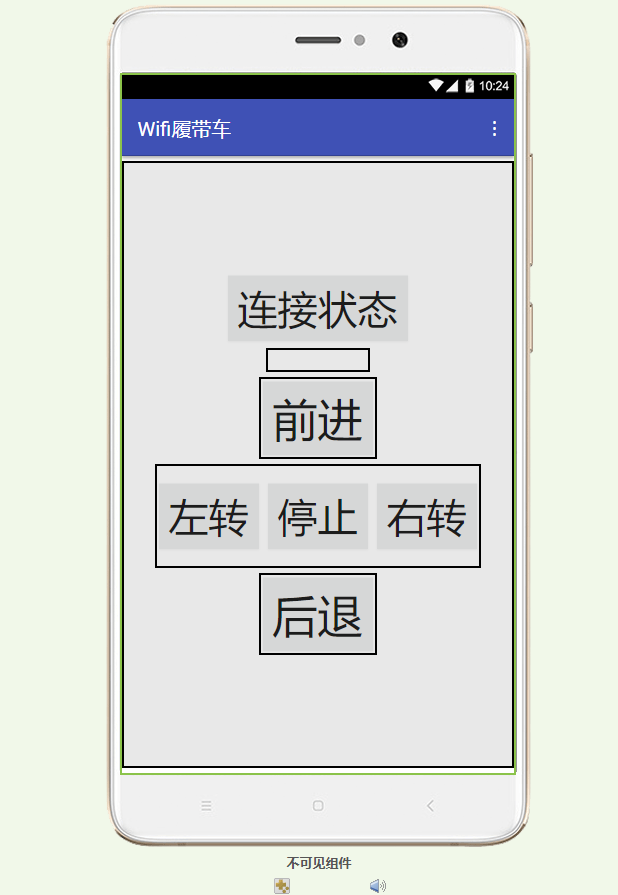

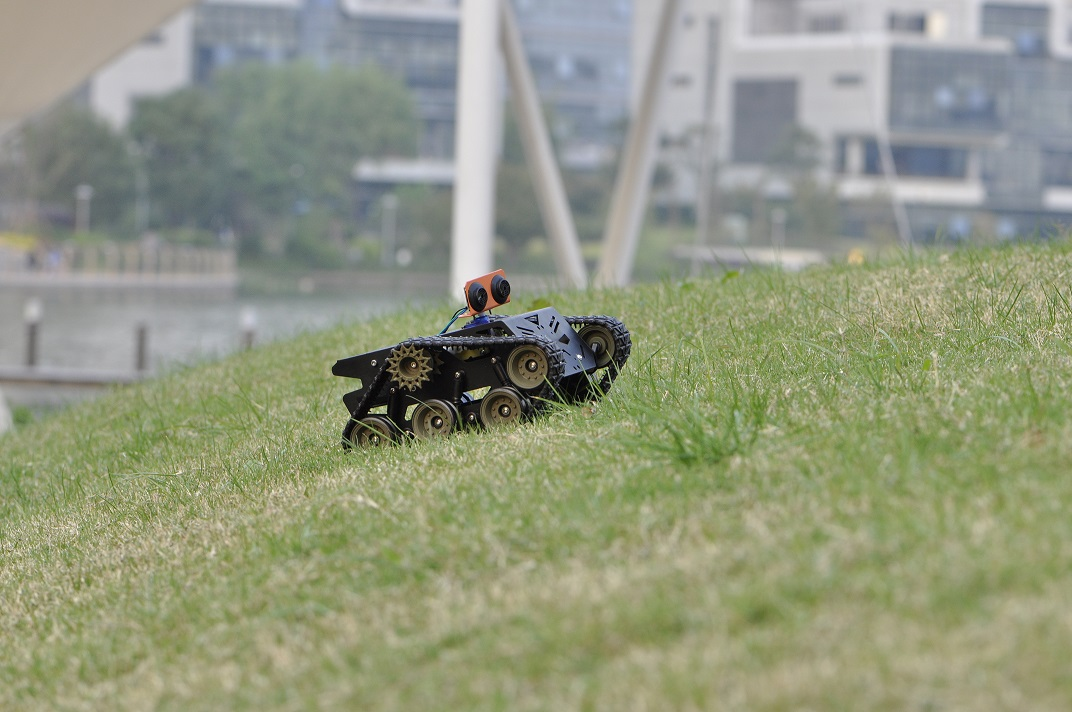

 能到外面活动好让人羡慕！！！ 上个月，在DF商城购入了“履带机器人移动平台”，一直等到闺女放假回来组装起来。为了能让履带车实现可远程遥控，使用了“IO Expansion & Motor Driver Shield ”、“WiFiBee-MT7681”、“MIT APP Inventor2”。  【组装硬件】     【WiFiBee-MT7681】 (支持Arduino WiFi无线编程)WiFiBee-MT7681是一块基于MT7681开发的串口WiFi模块，兼容Xbee通用接口，支持Arduino Wi-Fi无线下载程序，是一块面向物联网（IOT），智能家居等无线控制领域的产品。 【tcp客服端连接】 红色箭头表示数据传输模型，该模型中数据通过WiFiBee转发，让arduino具有访问远程tcp 服务器或客服端能力。数据通路可以是1<-->2, 1<-->3。 当WiFiBee的1000端口与远程tcp客服端连接或者WiFiBee连接了一个远程的tcp服务器时。UART会配置为纯数据模式，此时WiFiBee会自动将接收到的串口数据转发到远程的tcp客服端或者远程的tcp服务器。  【Mind+编程】 1.通过Mind+代码配置无线网络参数  将上面的代码下载到uno中。 将WiFiBee-MT7681插到IO扩展板上，将IO扩展板插在UNO上,调节IO扩展板开关至 "RUN"上。  为UNO上电，打开串口监视器，查看IP地址。 注意：扩展板的开关是串口开关，当使用USB下载时，需要调节到”PROG“端，当使用无线下载时，需要调节到”RUN“端。 2.接收指令，驱动电机  通过接收“WiFiBee-MT7681”从串口传来的指令，驱动电机转动，实现履带车“前进”、“后退”、“左转”、“右转”、“停止”。 【MIT APP Inventor2编程】 1、界面设计  2.app inventor的tcp连接扩展插件下载地址及加载方法。配置TCP扩展插件，参数参考Mind+程序获得IP地址。  3、完整程序 屏幕初始化时，通过TCP扩展连接“WiFiBee-MT7681”。 当点击相应按钮，通过TCP扩展发送相应指令：“前进”——“F”，"后退”——“B”，"左转”——“L”，"右转”——“R”，“停止”——“S”。  【演示视频】 |
