本文介绍了一个STEM教育项目，通过行空板和掌控板改造小朋友的童年玩具红汽车。项目包括硬件整理、程序编写和测试。使用行空板作为遥控器，掌控板作为主控，通过SIoT实现远程控制。最终效果是让红汽车重新跑起来，尽管速度较慢。这个项目不仅能让孩子们体验科技的乐趣，还能回忆起陪伴孩子成长的美好时光。

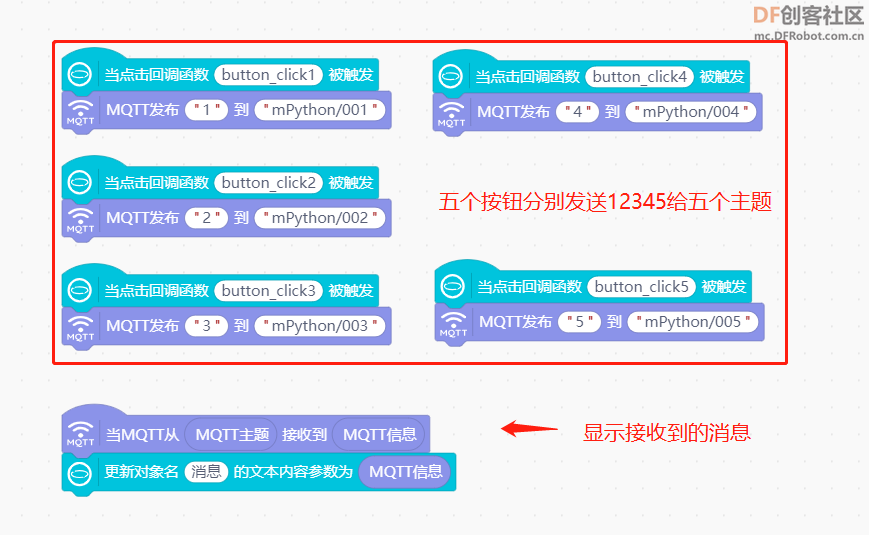

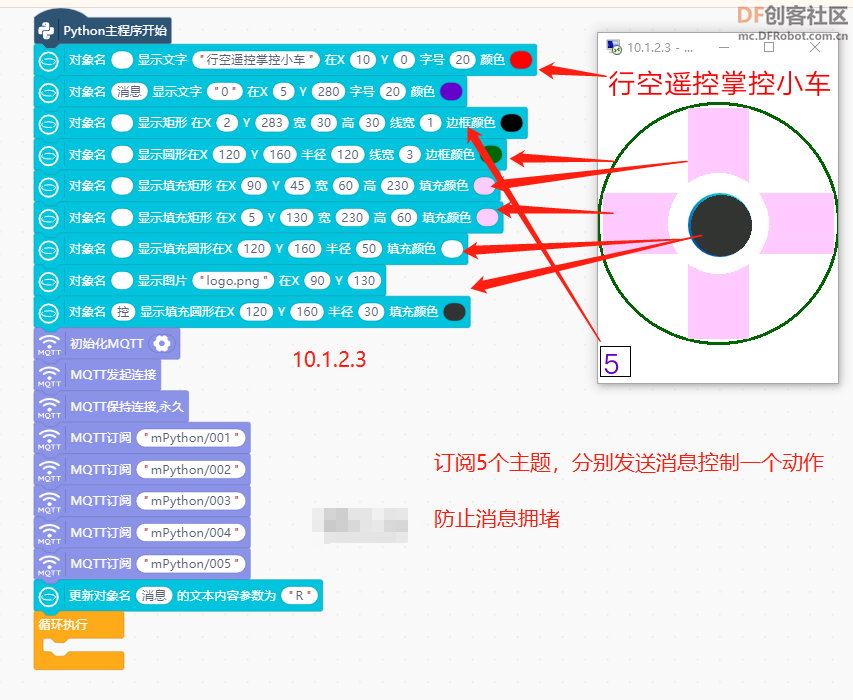

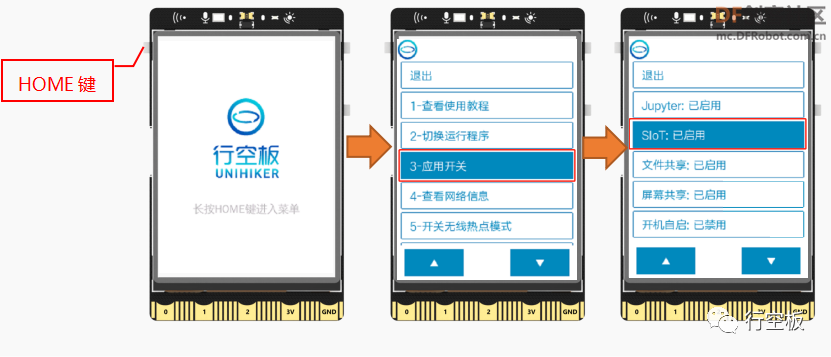

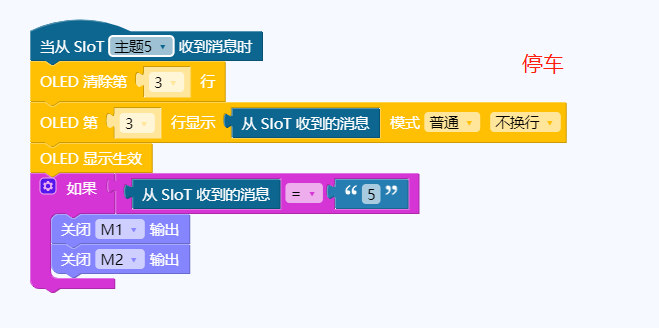

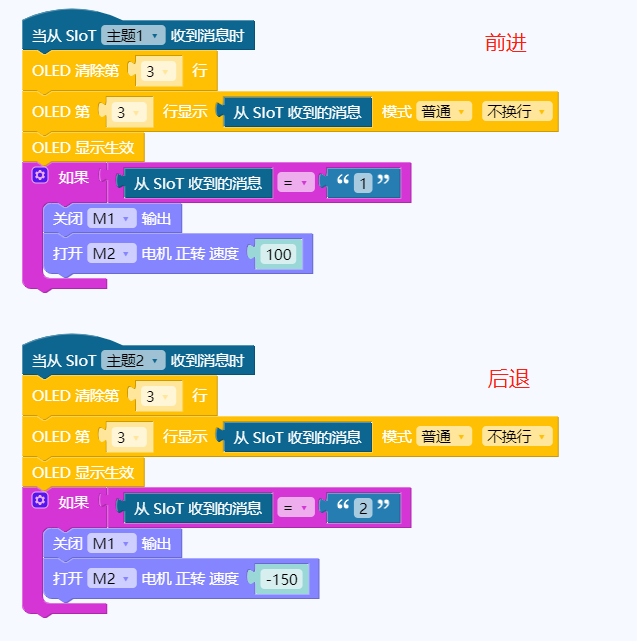

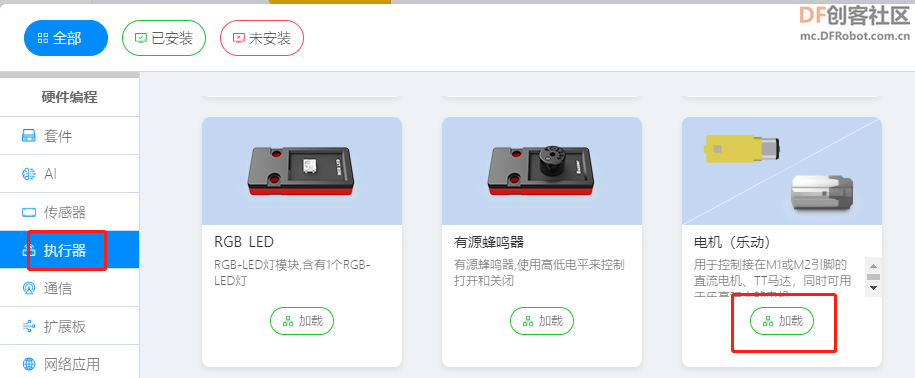

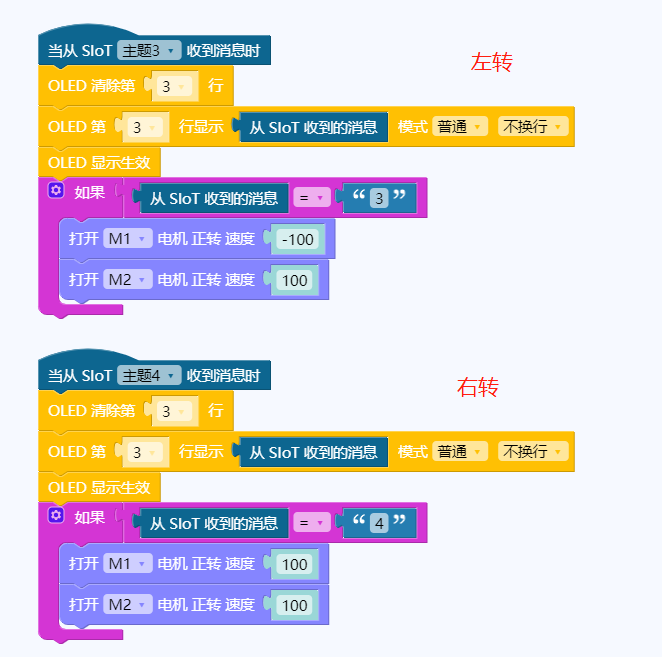

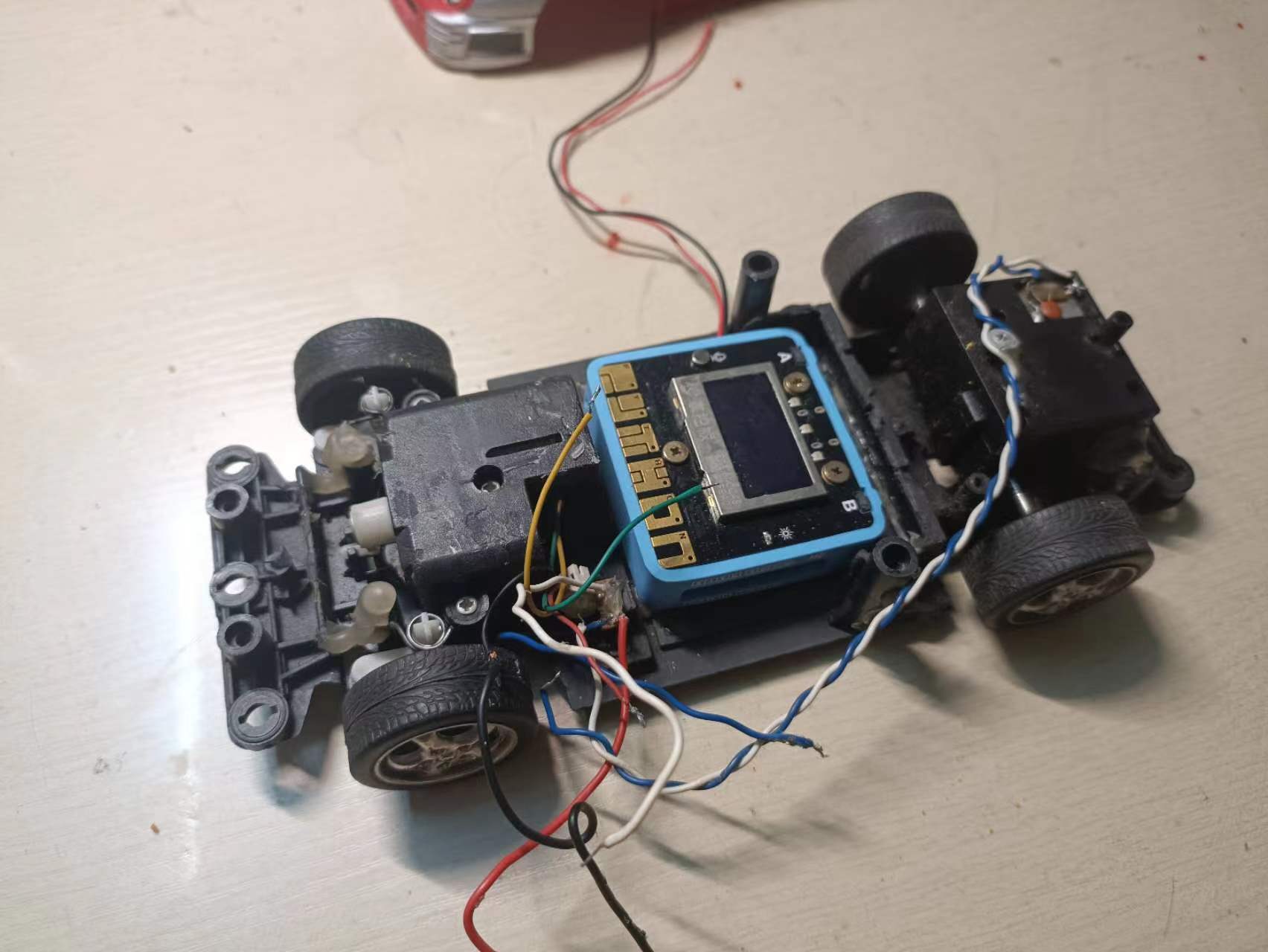

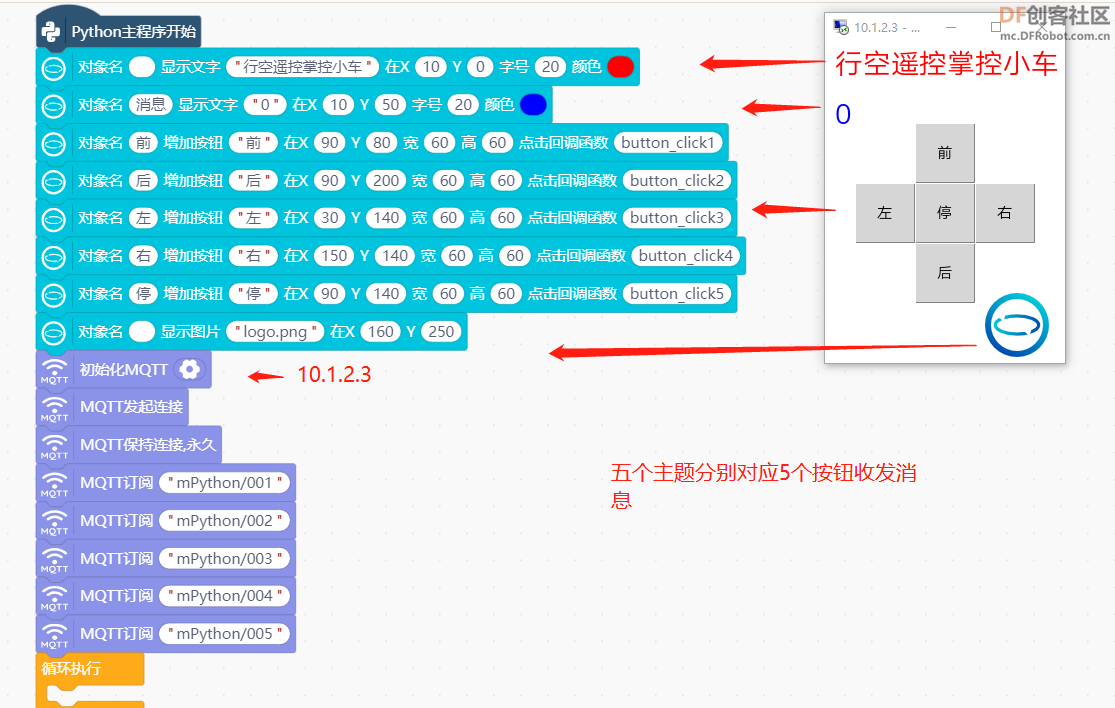

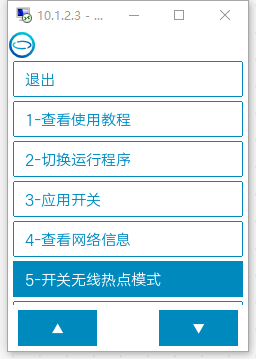

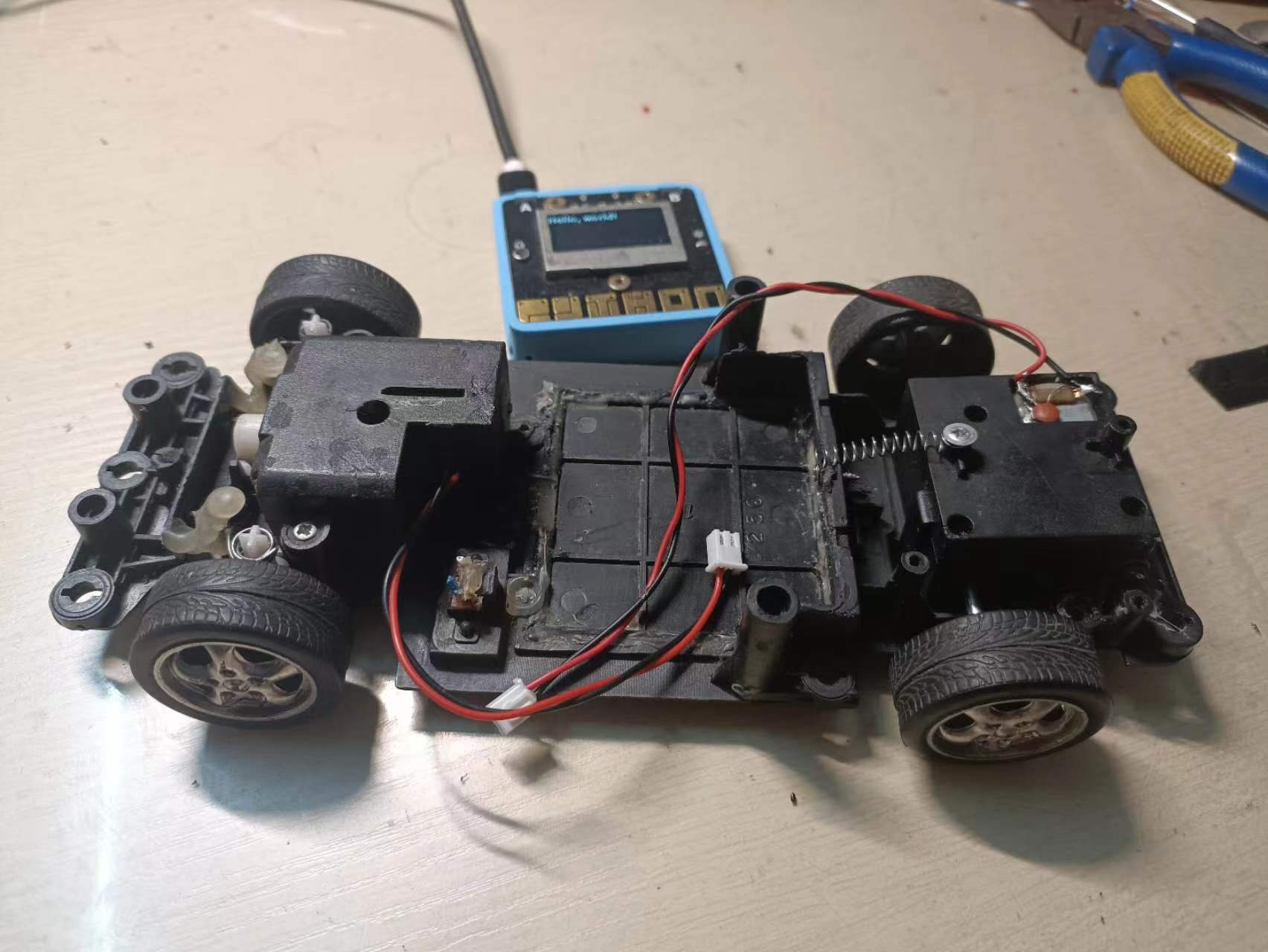

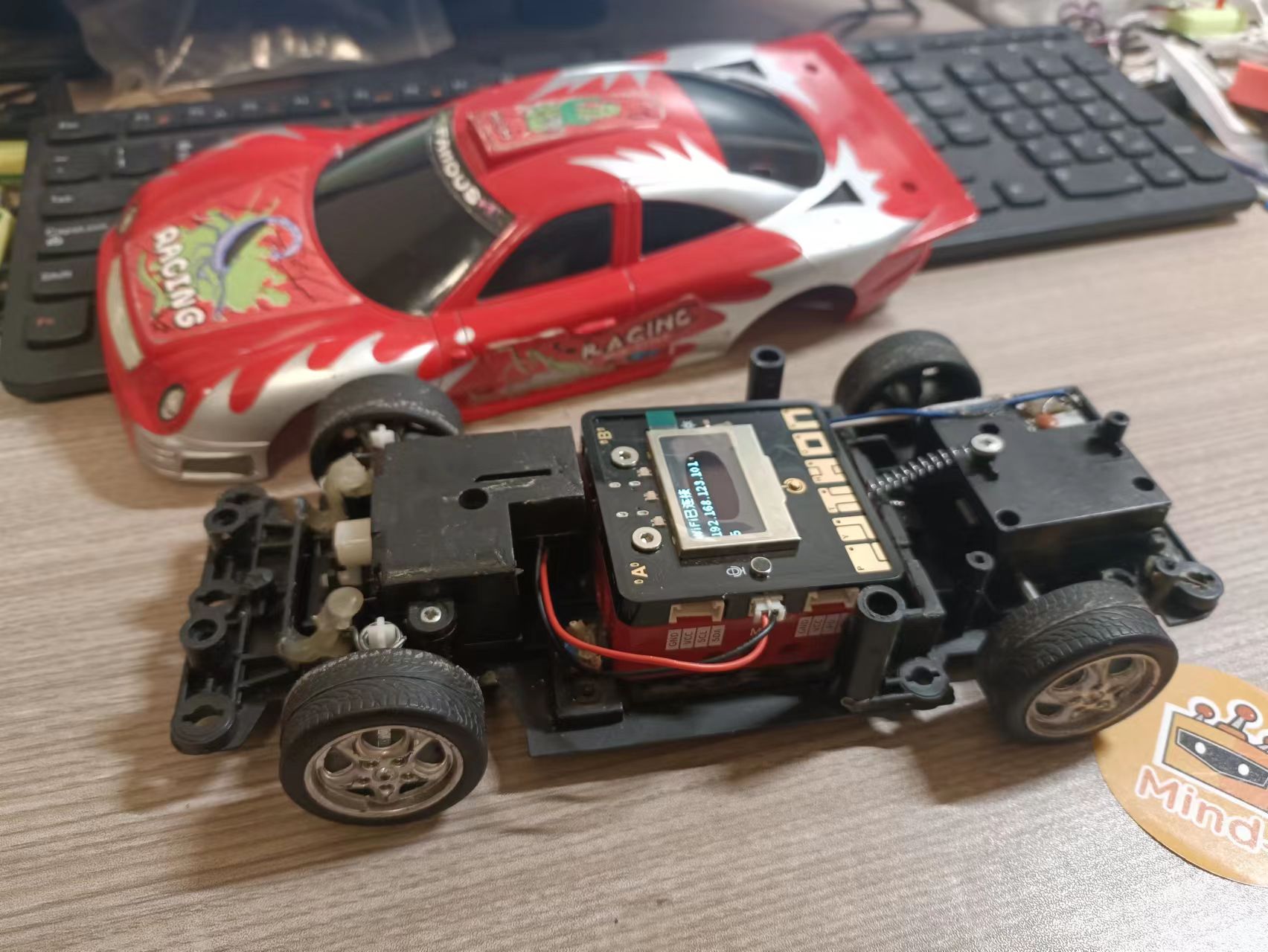

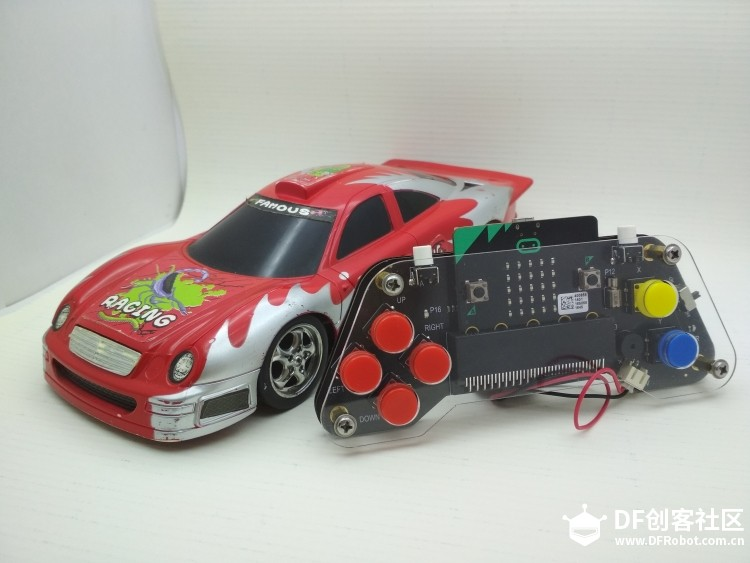

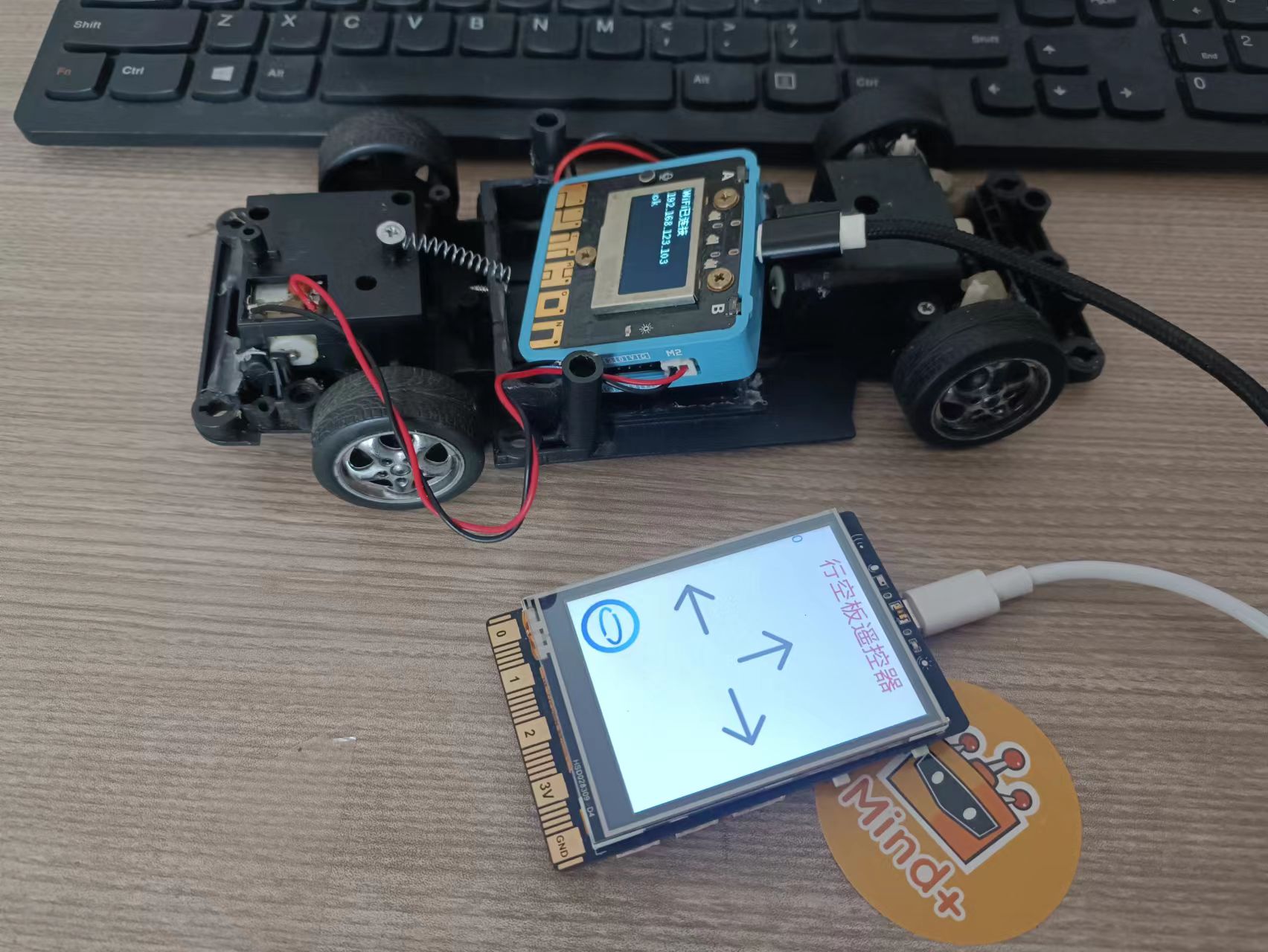

 在孩子小的时候，有过一辆玩具红汽车，很喜欢，也读过郑渊洁老师的《红汽车历险记》，后来汽车玩坏了，还保存着，留作童年的记忆。 玩创客后，这个玩具汽车又重生过一次，出现在社区里，那是在2018年，那时候，岁月静好，孩子开心的成长。 micro:bit手柄试用+DF电机驱动板体验：红汽车新生记（另附..... https://mc.dfrobot.com.cn/thread-37934-1-1.html?fromuid=727937 (出处: DF创客社区 - 分享创造的喜悦) 上次改装效果图：  应该说，那次的改装还是挺好的，车子电量足，车速快，孩子很满意。 …… 疫情中的11月，孩子在上网课，我在给学生上网课，小木子发起了社区活动--志童道合让我又想到了红汽车，所以再从玩具箱中翻出了它。 再一次它放在我面前，让我在改造和写帖子的过程中心中充满了回忆--回忆起陪孩子成长的美好时光。 【目标任务】 使用行空板做遥控，掌控板做主控让红汽车重新跑起来。 【硬件准备】 行空板 乐动掌控 （掌控宝） 【软件】 行空板 mind+ 掌控板 mPython STEP 1 硬件整理  掌控宝放里面大小正好，先清理旧线头。 上次玩过后（硬件拆了）又出现了新损伤，除掉灰尘，试试电机，还能转。 这个小车里有两个电机，前面的做在舵机机里（转向时它在一直转，费电），后面一个电机提供前进后退的动力。 给两个电机焊上了ph2.0的线头，修复了后轮的减震。  接上掌控板后开始编程测试。  给行空板写了一个新遥控程序，感觉界面不理想，所以又用回了上个帖子的遥控程序。 可是掌控宝的电池(330mAh)也太小了(多年前买的也老旧了)，小车跑不了几下就没电了。 所以又改用了乐掌控（1000mAh）重新编程。效果好一点点。  请看测试视频： 车子跑起来了，速度有点慢。 STEP 2 程序展示 【用行空板载热点与掌控板联网，用行空板上的SIOT发送消息控制掌控板】 检查SIoT是否开启 长按行空板的“Home”键进入菜单页，点击“应用开关”，检查SIoT服务是否开启，如果显示“已禁用”，点击SIoT选项，切换SIoT状态为“已启用”。 具体操作如图所示：  测试时要先启用行空板热点 行空板开启热点，默认IP为193.168.123.1。    编写行空板程序1 用上下左右中五个按钮来发送消息，控制掌控小车运动。 这里用了2个主题，五条路分别传输五个按钮的消息，这样可以防止一路消息的排队和拥堵。实践证明，这样做的效果还是不错的。   行空板可以显示接收到的消息，所以现在不用掌控板接收也可以自行测试行空发送端。 编写行空板遥控程序2   红汽车乐动掌控编程【提示】使用时要先开启行空板载热点。先开行空板，后开掌控板，掌控板方可通过热点与行空连接。 运行mPython0.7.6 设置---高级设置---更换主控---乐动掌控  添加---执行器---电机，将前方向控制电机接入M1接口，后动力电机接 M2接口。      【任务小结】 1、童年的主题是快乐，所以参加这个活动，在制作中可以回望自己的童年往事，可以回忆陪伴孩子成长的历程，很美好。所以欢迎大家参加。 2、这个项目仅达到了部分预期，因这个红汽车在它还没坏的时候和上次改装后车速是快的，而这次新生后却有点英雄迟暮的感觉，慢慢悠悠的，所以对它的改造还没有完（后面继续）。 【程序附后】  红汽车新生记1.rar |
后面改造进行的无比顺利，因这我想到了能提供大电池又简单粗暴的方法。
手里有科学沙拉的格斗机器人（深表感谢），有遥控器、驱动板小巧，电池也够大，所以将一个传动皮带老化了的格斗机器人拆开，电池、驱动板，遥控全都有了。
改装很快完成。
测试效果极好，动力强，反应快。
加上外壳，动力也足，帅气的红汽车重获新生。
测试视频：
[media=x,500,375]https://www.bilibili.com/video/BV1X84y1r75A/?spm_id_from=444.41.list.card_archive.click[/media]
