【花雕动手做】看见声音，基于Arduino系列音乐可视器（33）
2022-12-162.4万
AI 快速预览详细
本文介绍了如何使用核酸托盘泡沫板和Arduino制作音乐可视化项目。项目名称为核酸托盘灯，硬件清单包括核酸托盘泡沫板和Arduino。最终效果是将音频信号转换为视觉效果，难度适中，适合初学者尝试。
|

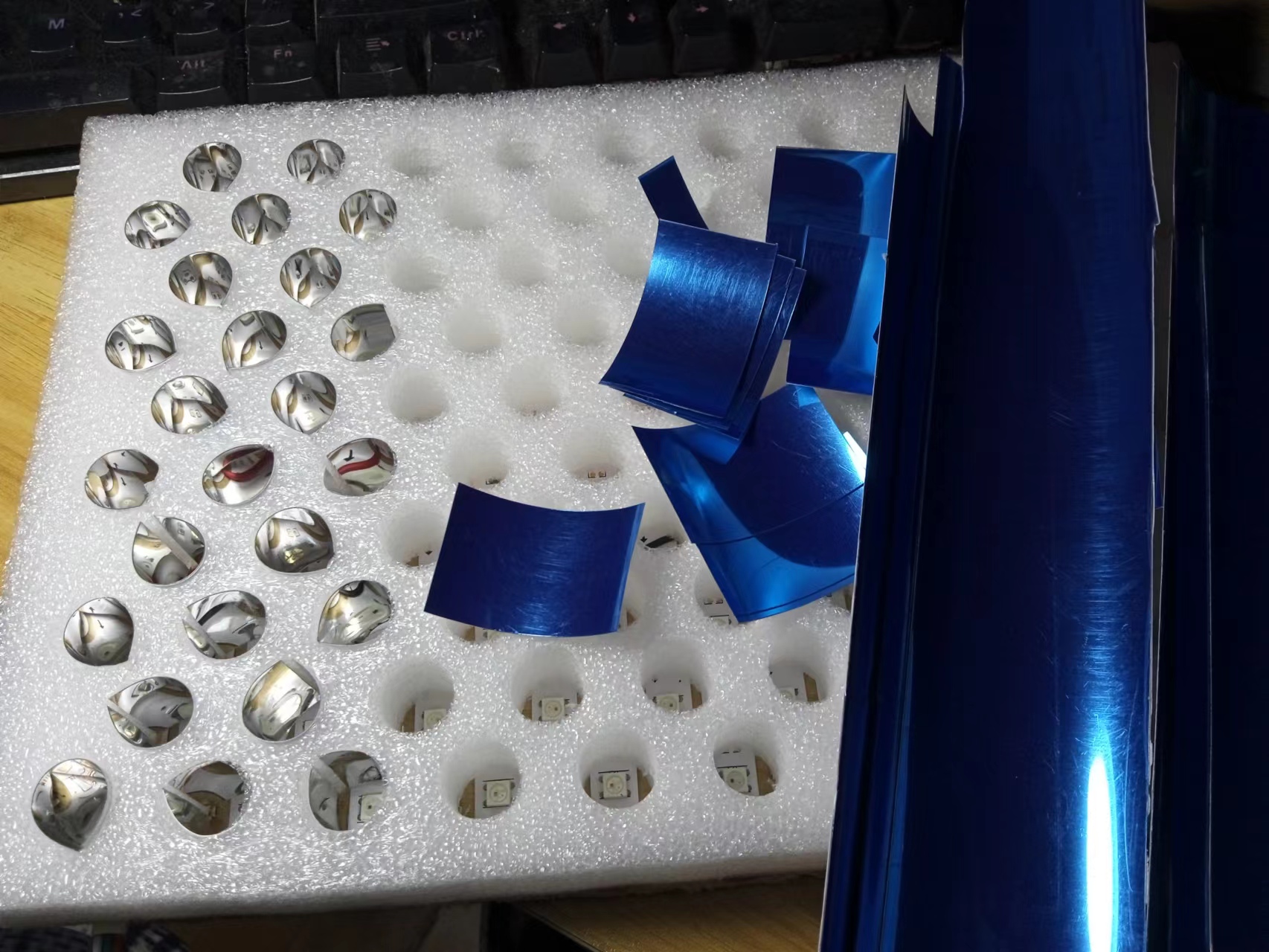

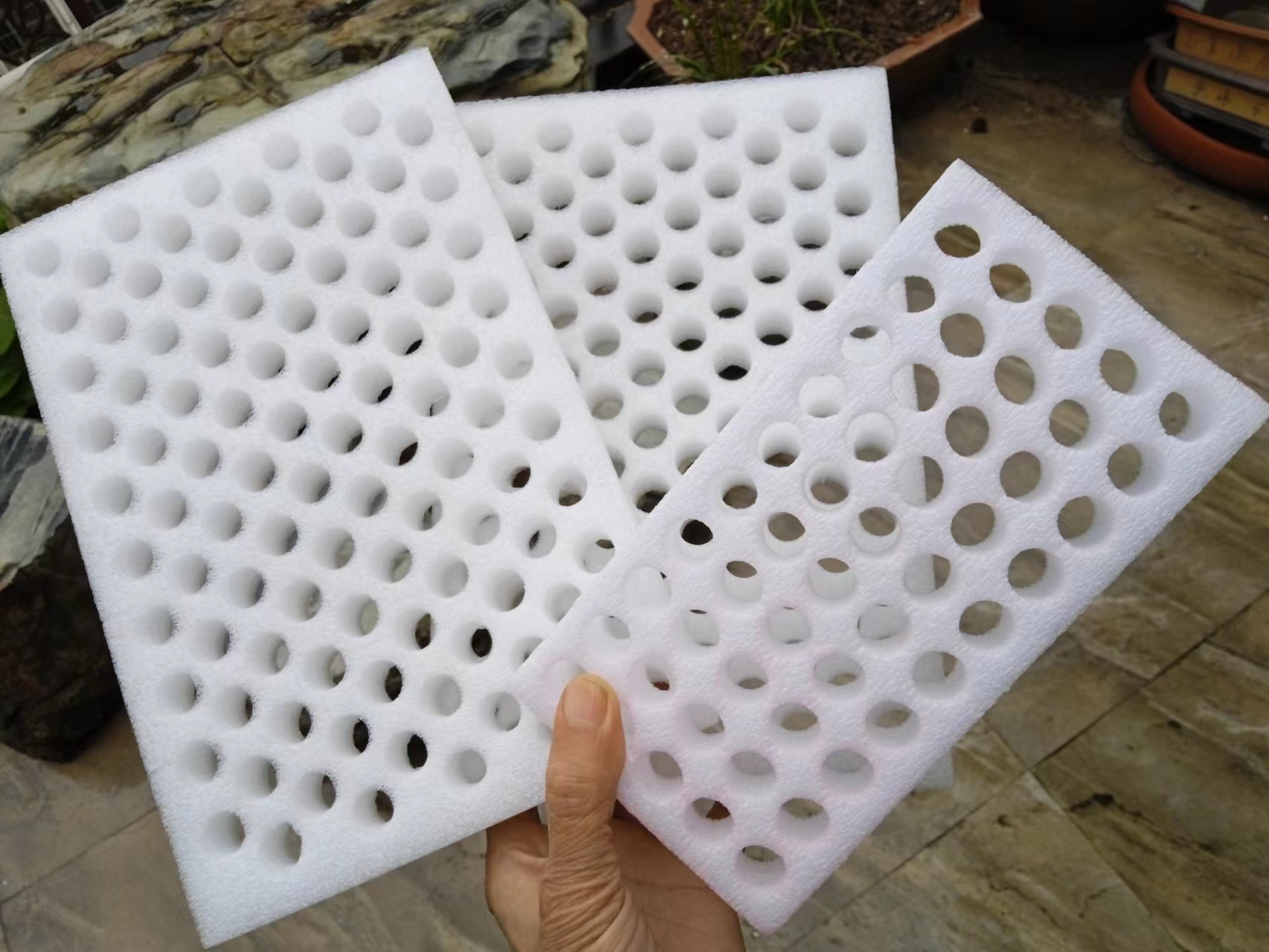

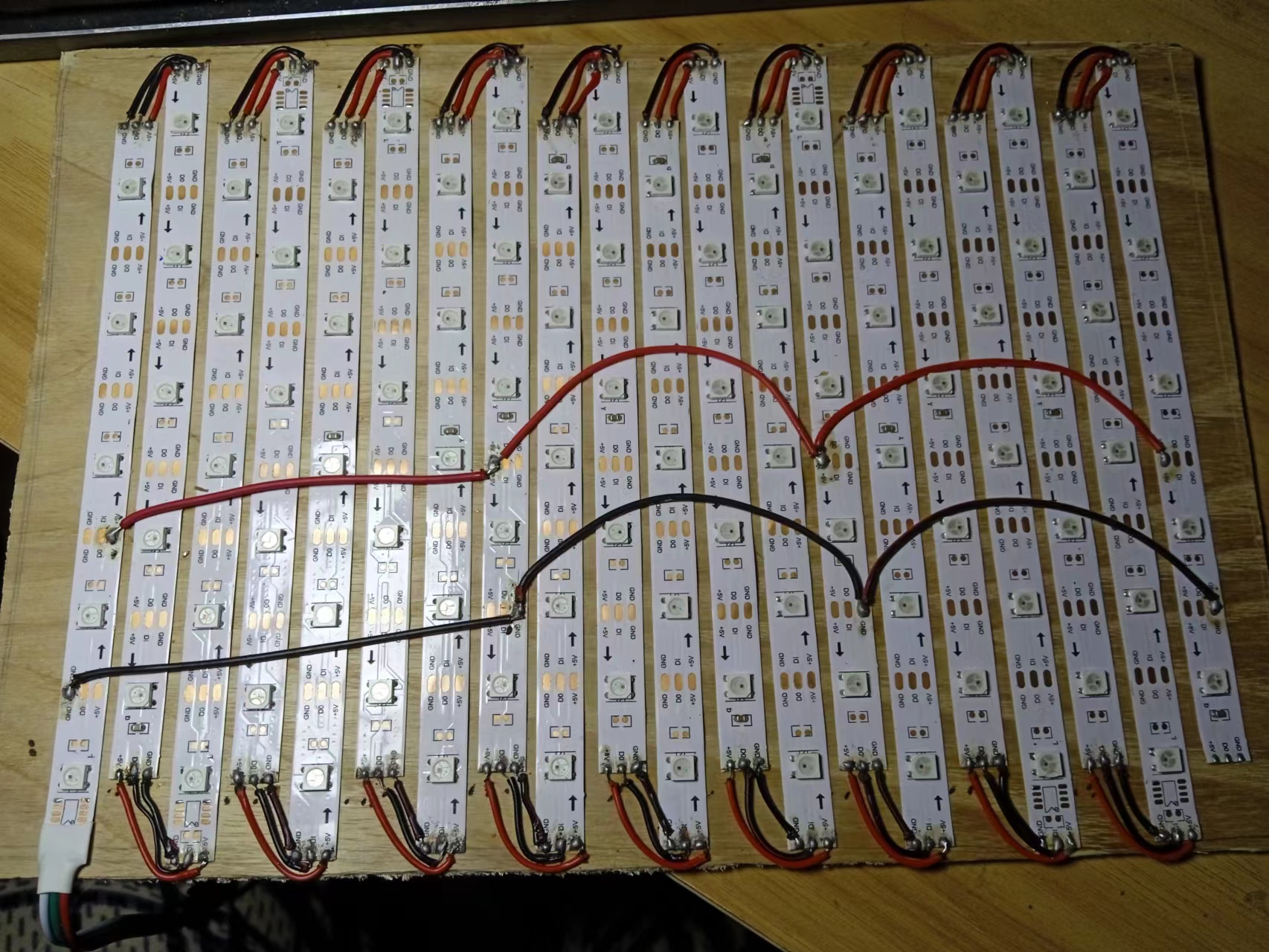

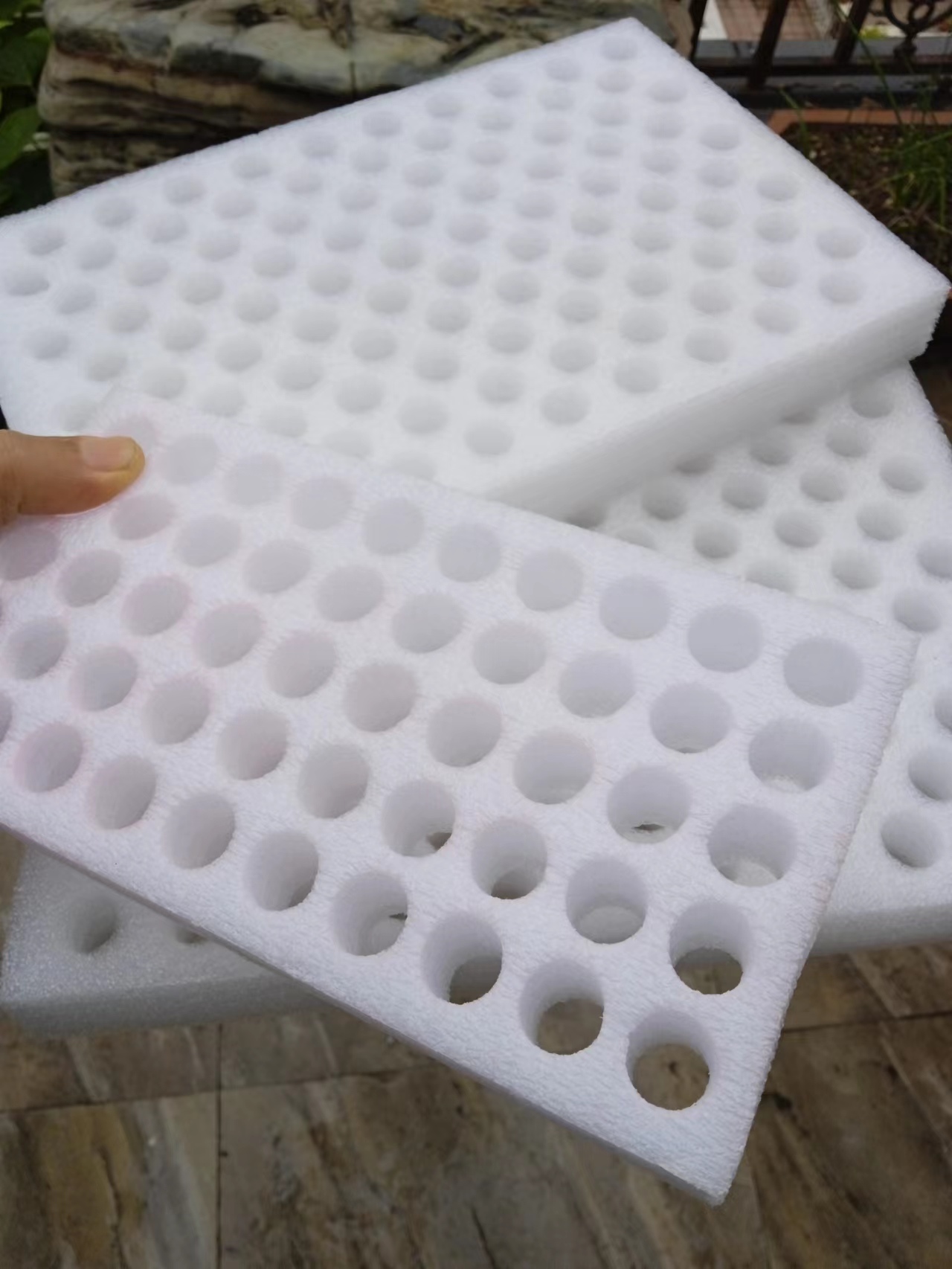

偶然心血来潮，想要做一个音乐可视化的系列专题。这个专题的难度有点高，涉及面也比较广泛，相关的FFT和FHT等算法也相当复杂，不过还是打算从最简单的开始，实际动手做做试验，耐心尝试一下各种方案，逐步积累些有用的音乐频谱可视化的资料，也会争取成型一些实用好玩的音乐可视器项目。 作为曾经的历史见证，手头的几片核酸托盘泡沫板，正好可以用来尝试做个音乐可视化的小项目，我给它起的名字就叫核酸托盘灯。  |
[backcolor=rgb(255, 255, 255)][font=Roboto, -apple-system]
[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font=Roboto, -apple-system]
[/font][/backcolor]
项目程序之一：绿色单灯循环测试

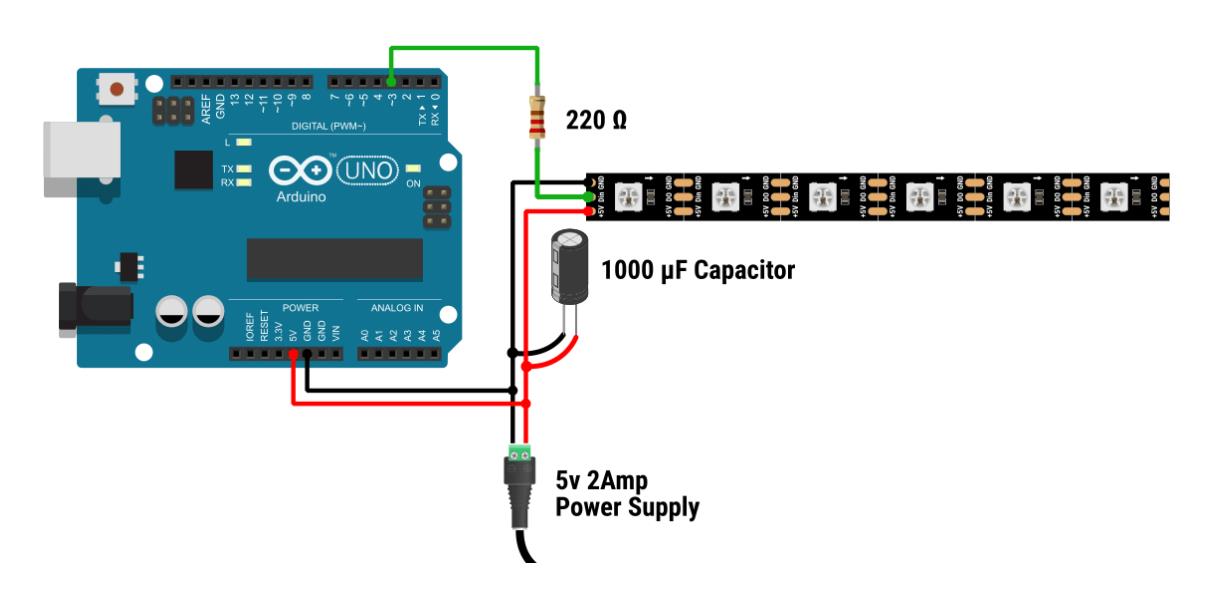

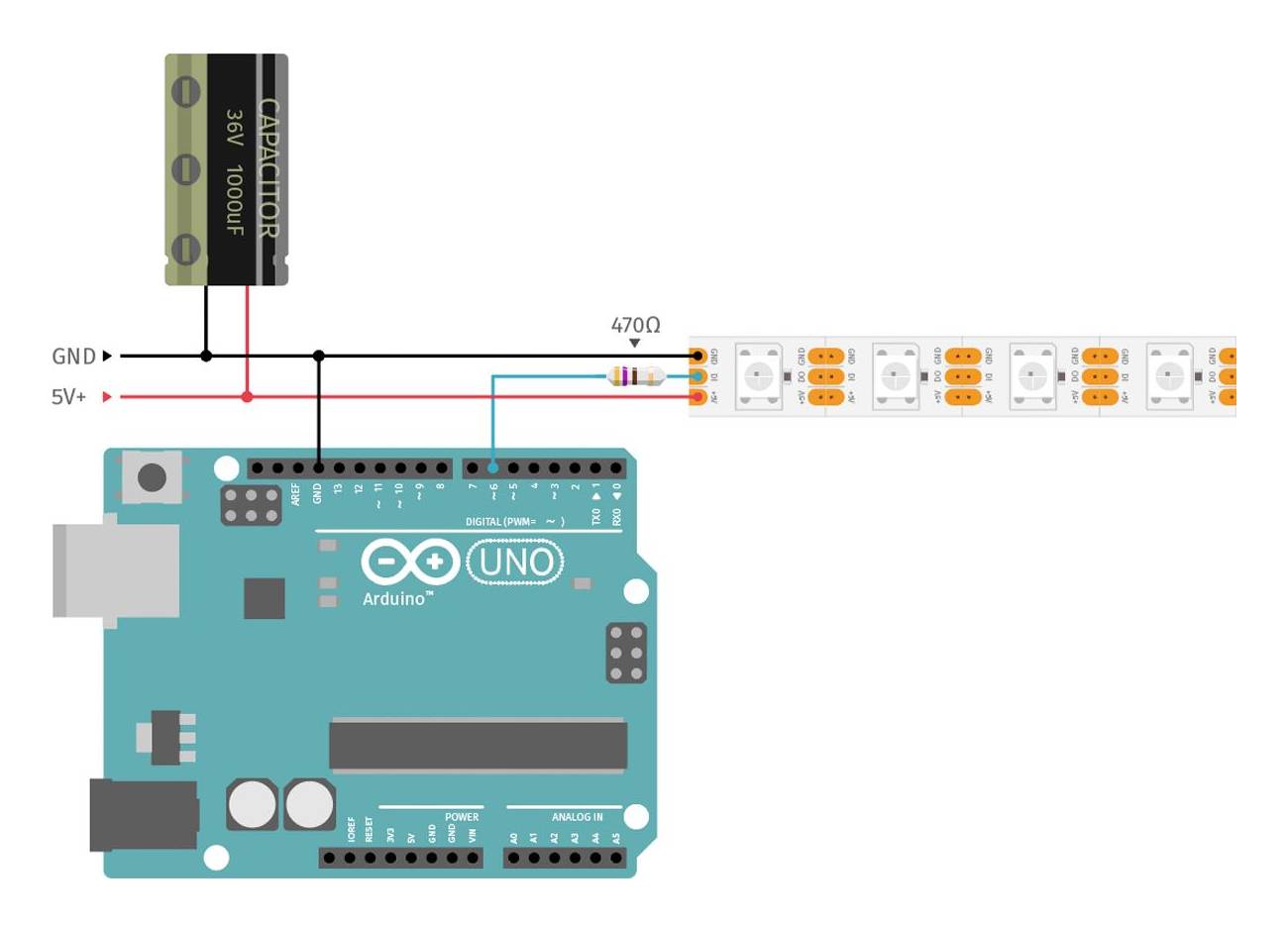

模块接线：WS2812B接D6
MAX4466 UNO
VCC 5V
GND GND
OUT D6
[code]/*
【花雕动手做】有趣好玩的音乐可视化系列项目（33）---核酸托盘灯
项目程序之一：绿色单灯循环测试
模块接线：WS2812B接D6
MAX4466 UNO
VCC 5V
GND GND
OUT D6
*/
#include
#define PIN 6
#define MAX_LED 100
#define ADD true
#define SUB false
int val = 0;
boolean stat = ADD;
Adafruit_NeoPixel strip = Adafruit_NeoPixel( MAX_LED, PIN, NEO_RGB + NEO_KHZ800 );
void setup() {
strip.begin();
strip.show();
}
void loop() {
uint8_t i, a = 0;
uint32_t color = strip.Color(255, 100, 0);
while (a < 101)
{
for (i = 0; i < 100; i++)
{
if (i == a) strip.setPixelColor(i, color);
else strip.setPixelColor(i, 0);
}
strip.show();
delay(30);
a++;
}
}[/code]
[backcolor=rgb(250, 250, 250)][font=微软雅黑]
[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font=微软雅黑]
[/font][/backcolor]

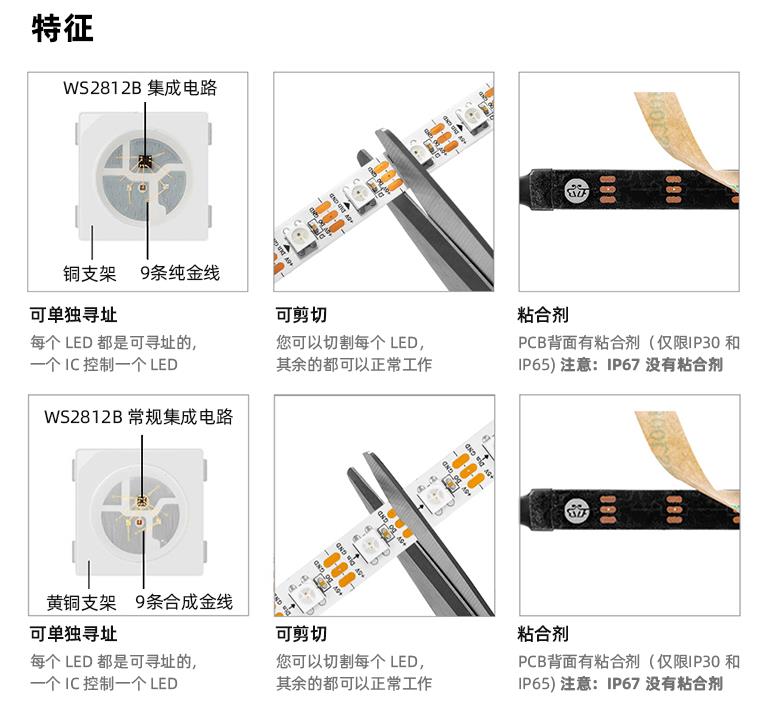

[backcolor=rgb(255, 255, 255)][font=微软雅黑]智能反接保护，电源反接不会损坏IC。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font=微软雅黑]IC控制电路与LED点光源公用一个电源。[/font][/backcolor]

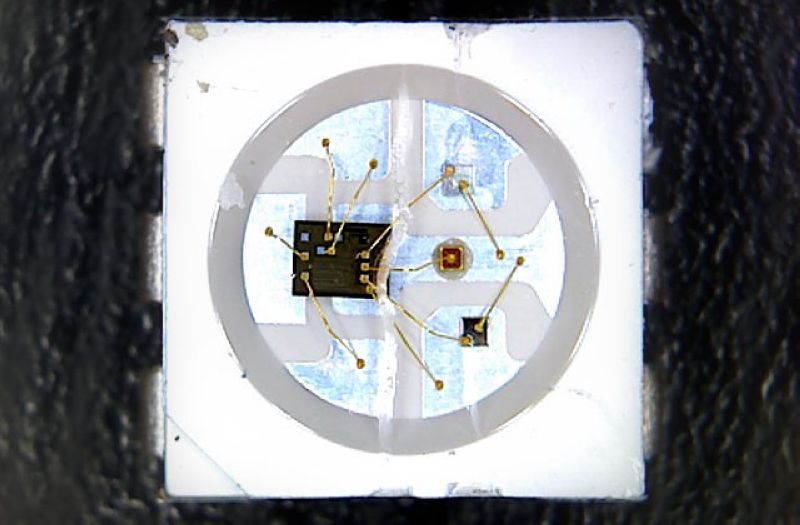

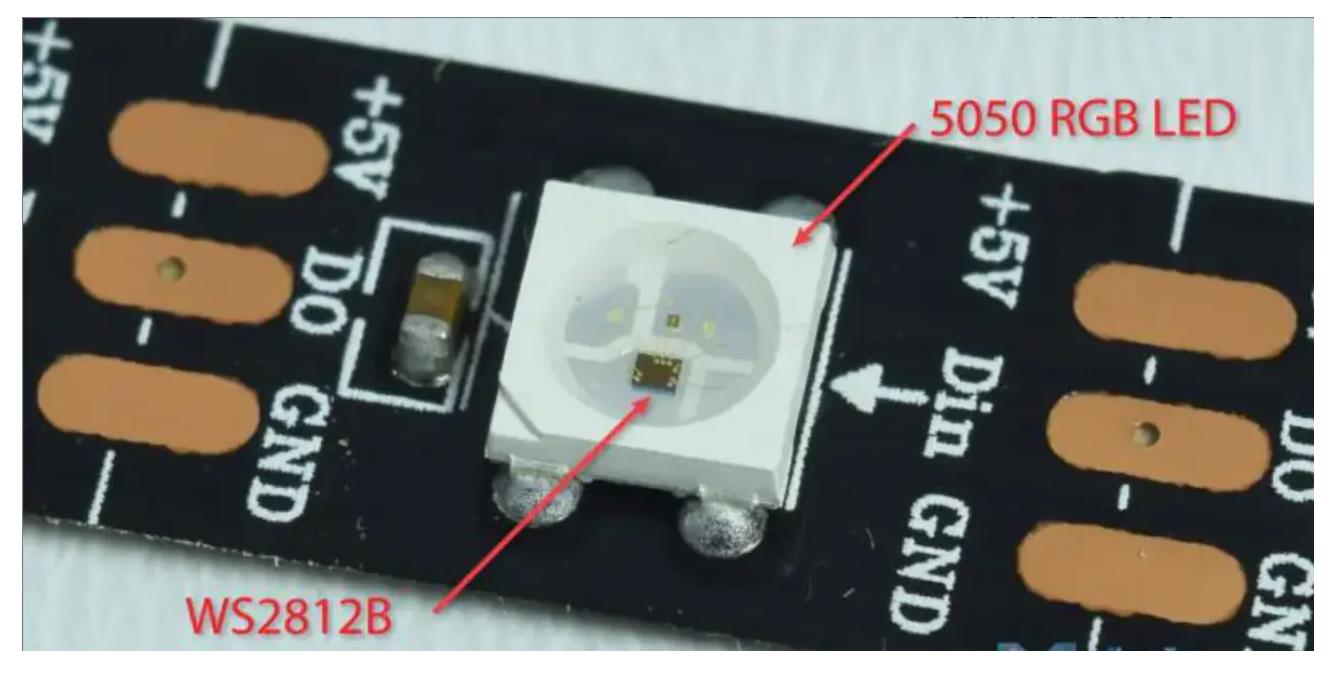

[backcolor=rgb(255, 255, 255)][font=微软雅黑]控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font=微软雅黑]内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font=微软雅黑]内置上电复位和掉电复位电路。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font=微软雅黑]每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示，扫描频率不低于400Hz/s。[/font][/backcolor]

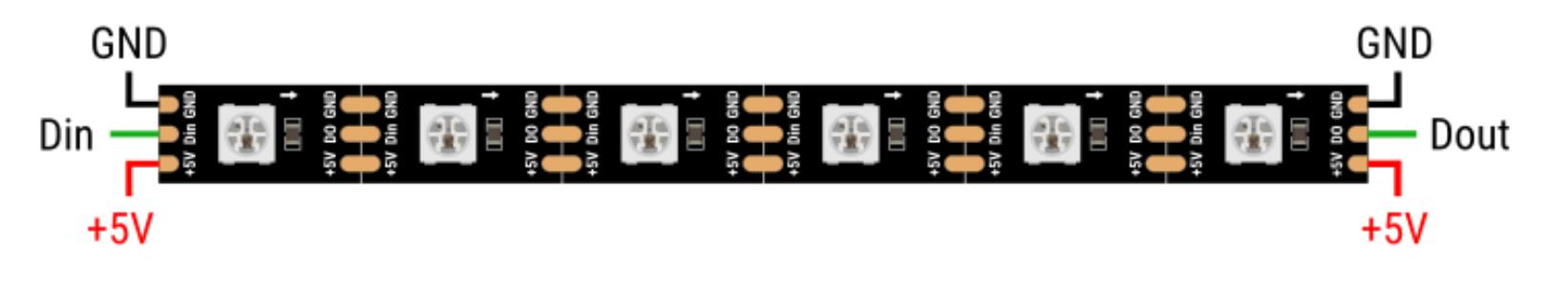

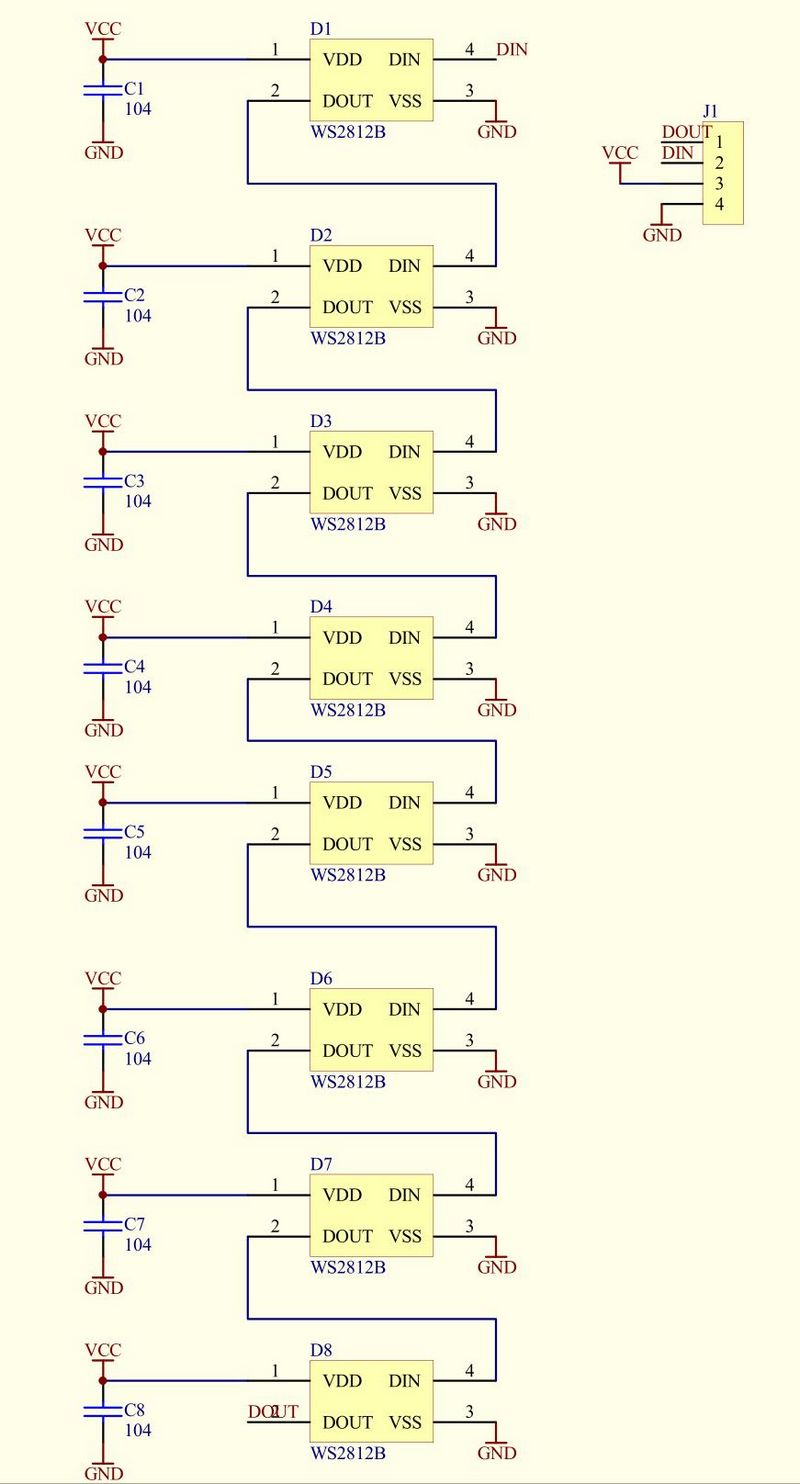

[backcolor=rgb(255, 255, 255)][font=微软雅黑]串行级联接口，能通过一根信号线完成数据的接收与解码。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font=微软雅黑]任意两点传传输距离在不超过5米时无需增加任何电路。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font=微软雅黑]当刷新速率30帧/秒时，级联数不小于1024点。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font=微软雅黑]数据发送速度可达800Kbps。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font=微软雅黑]光的颜色高度一致，性价比高。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font=微软雅黑]主要应用领域[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font=微软雅黑]LED全彩发光字灯串,LED全彩模组， LED全彩软灯条硬灯条,LED护栏管。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font=微软雅黑]LED点光源,LED像素屏,LED异形屏，各种电子产品，电器设备跑马灯。[/font][/backcolor]
