本文介绍了如何使用ESP32和P3点阵屏复刻经典版马里奥时钟游戏机。作者通过3D打印技术设计了一个立式的外壳，使游戏机可以挂在墙上，既节省空间又美观。项目还包括内置锂电池和红外感应开关，增加了实用性。成品视频展示了游戏机的功能，包括时钟界面、设置时间和音量、以及多个小游戏。
|

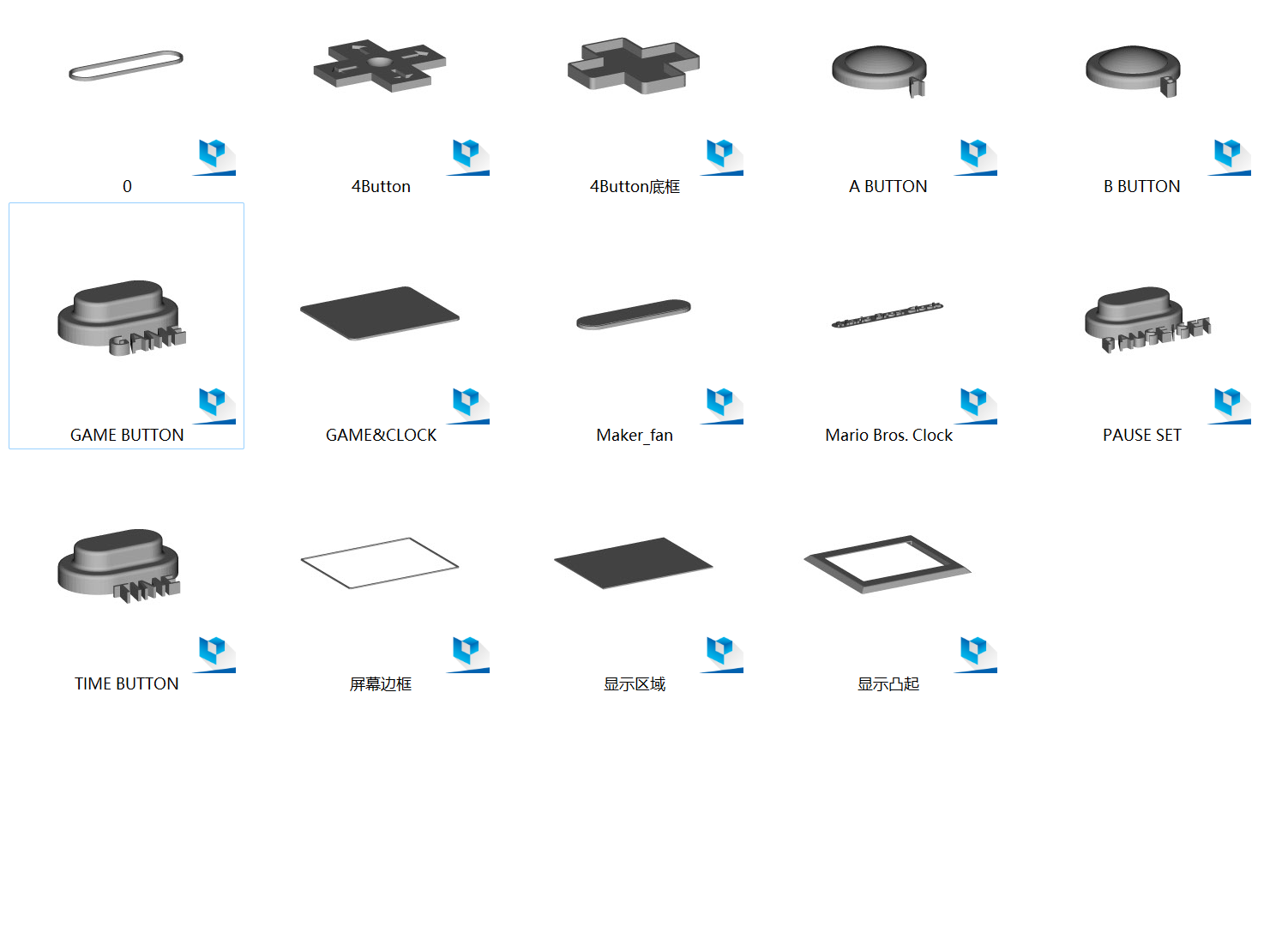

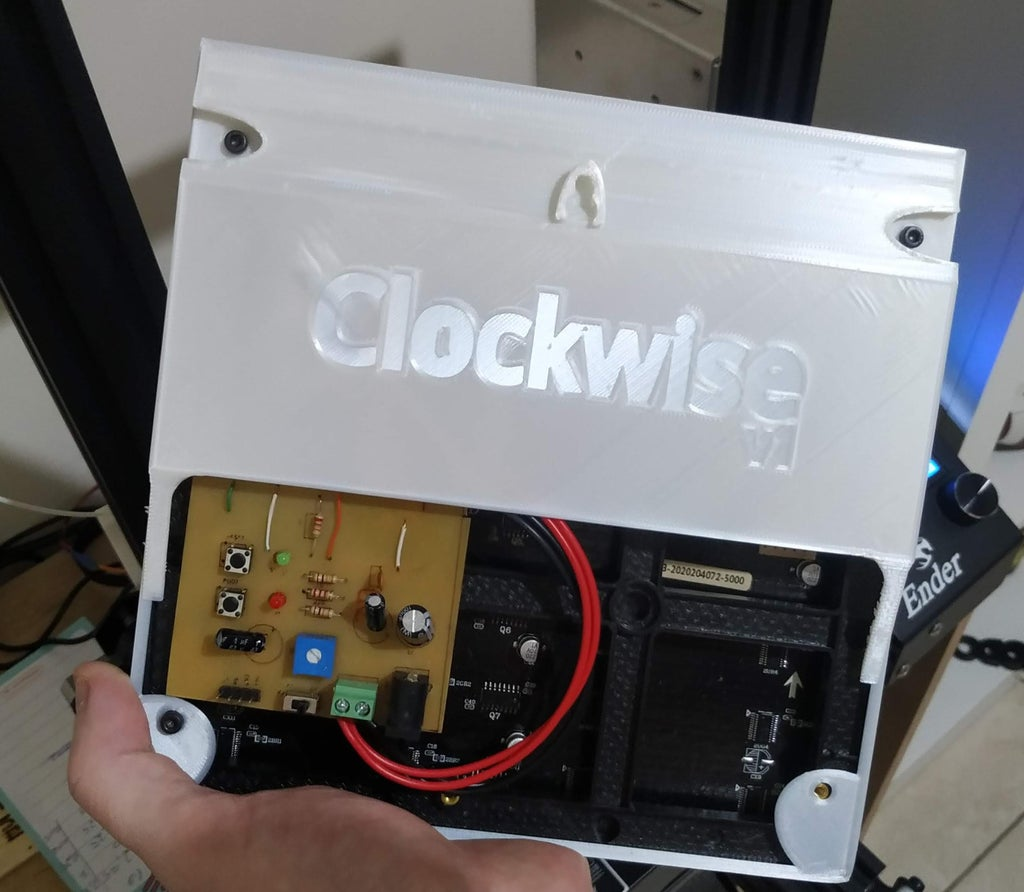

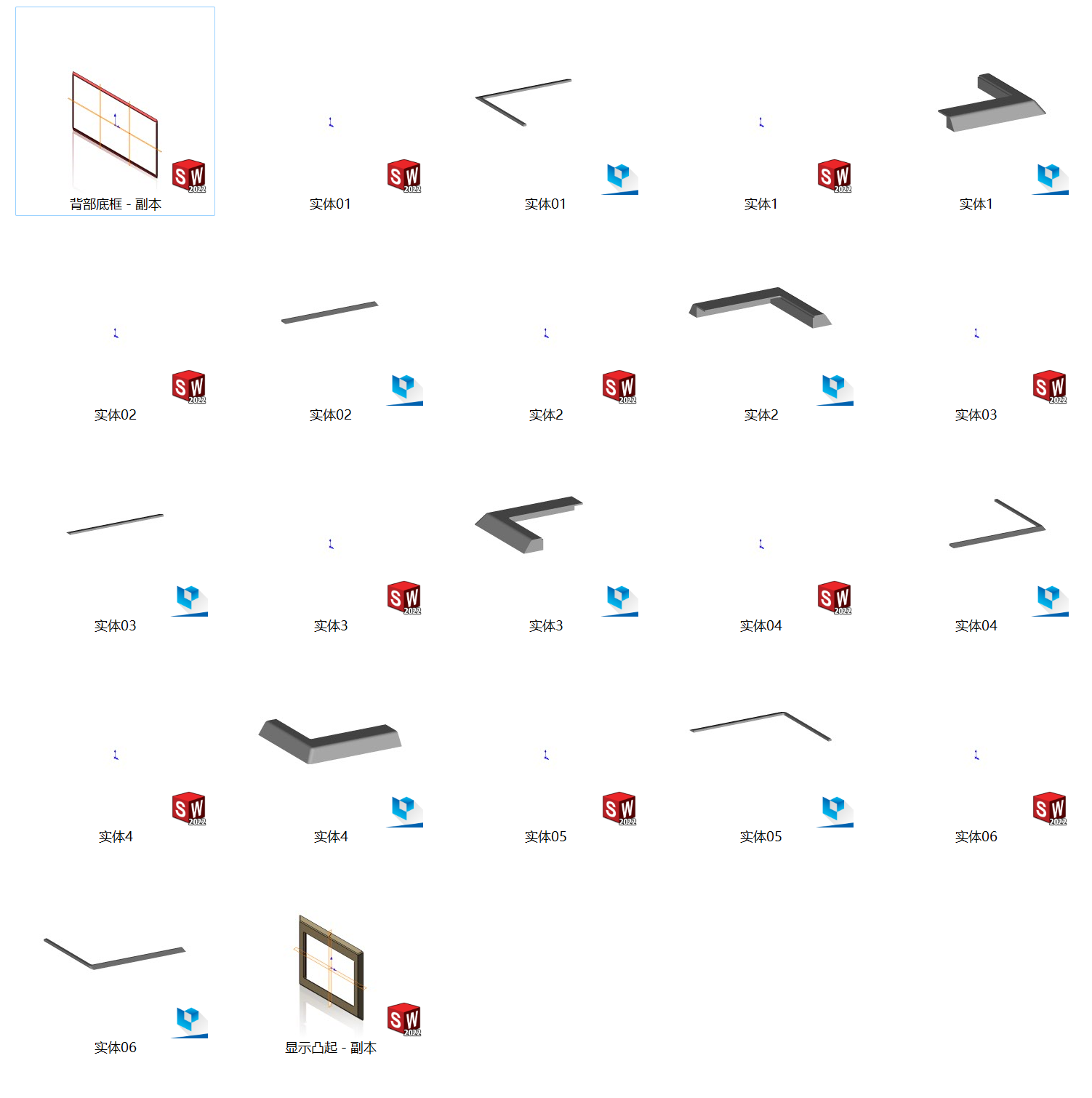

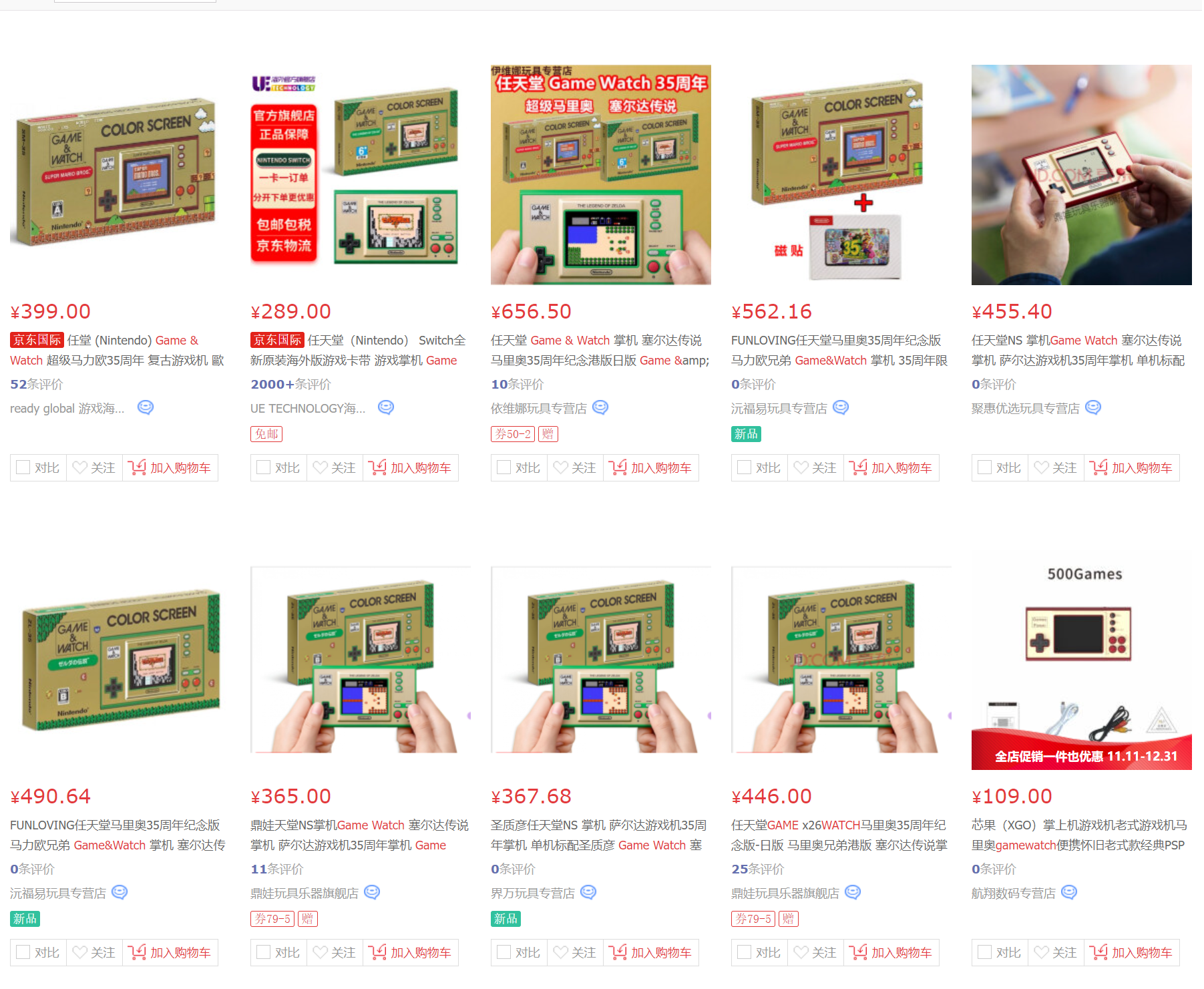

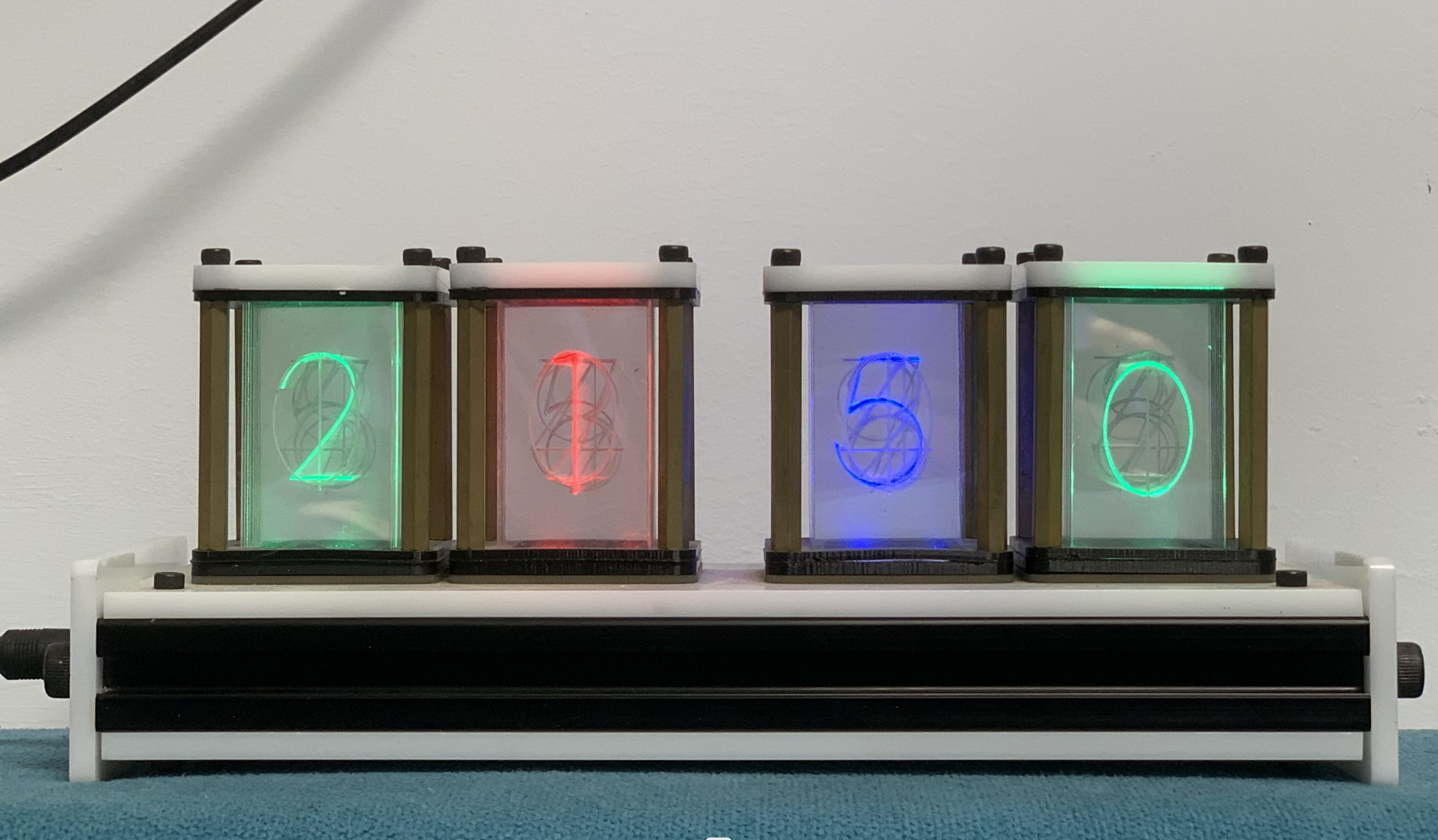

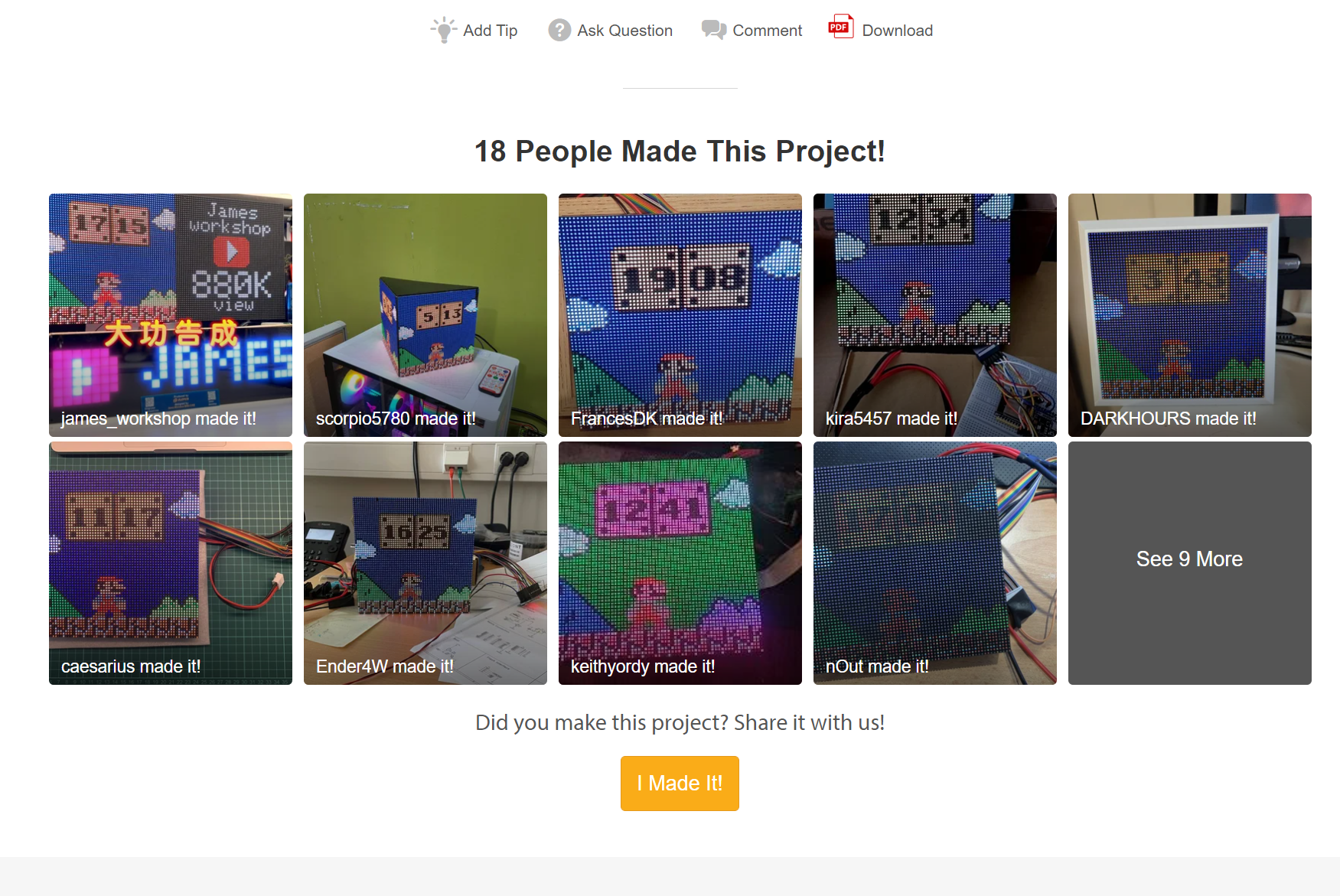

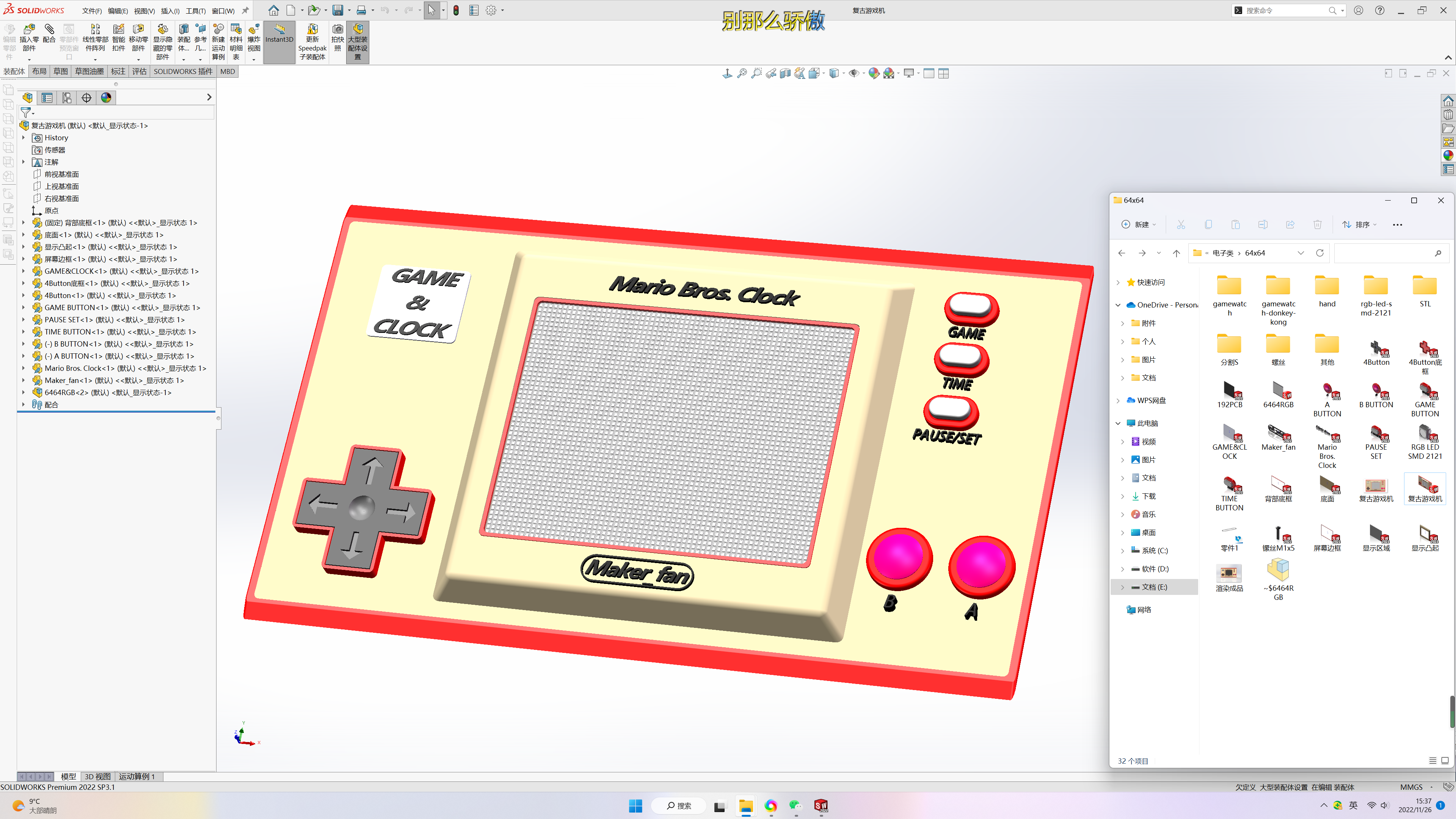

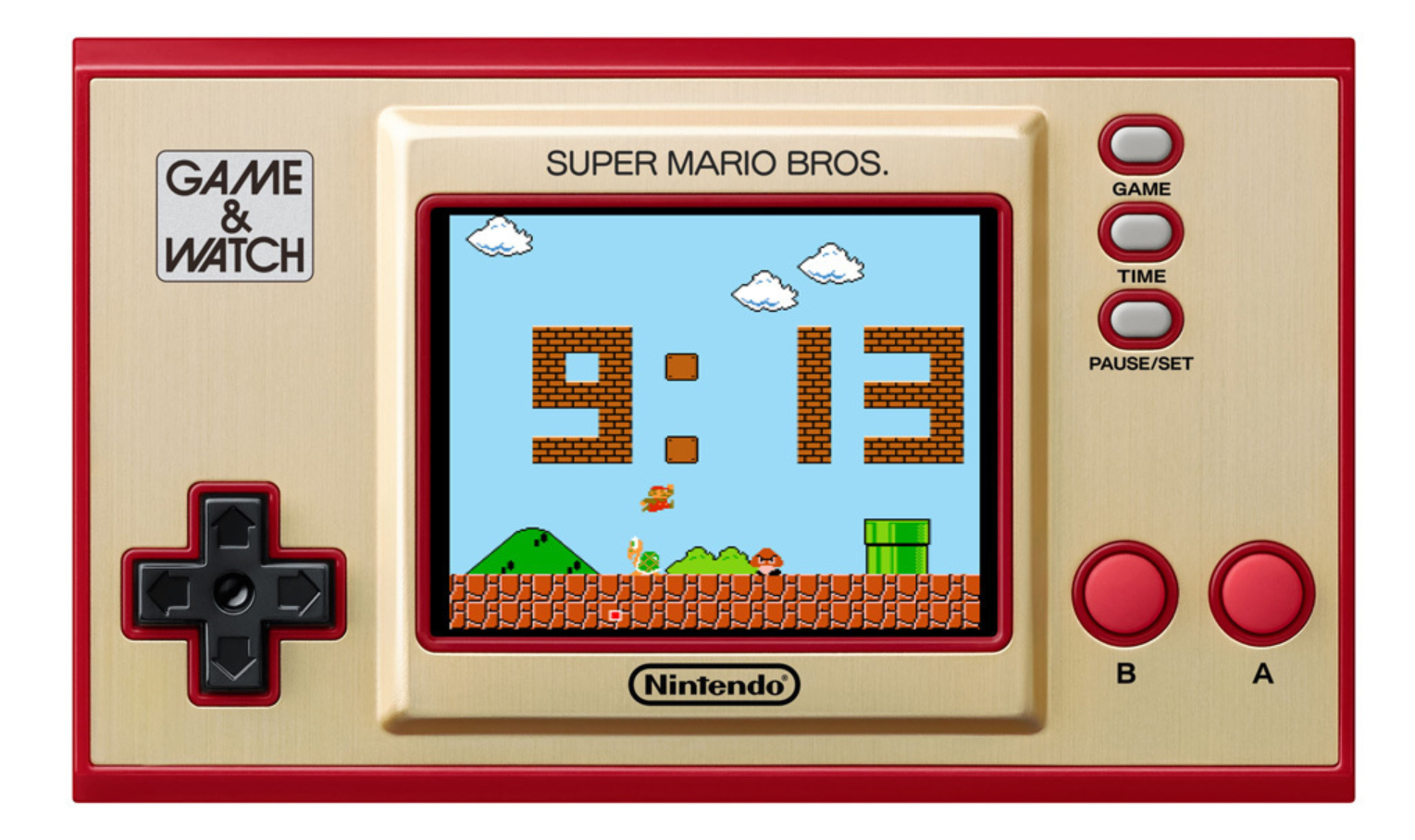

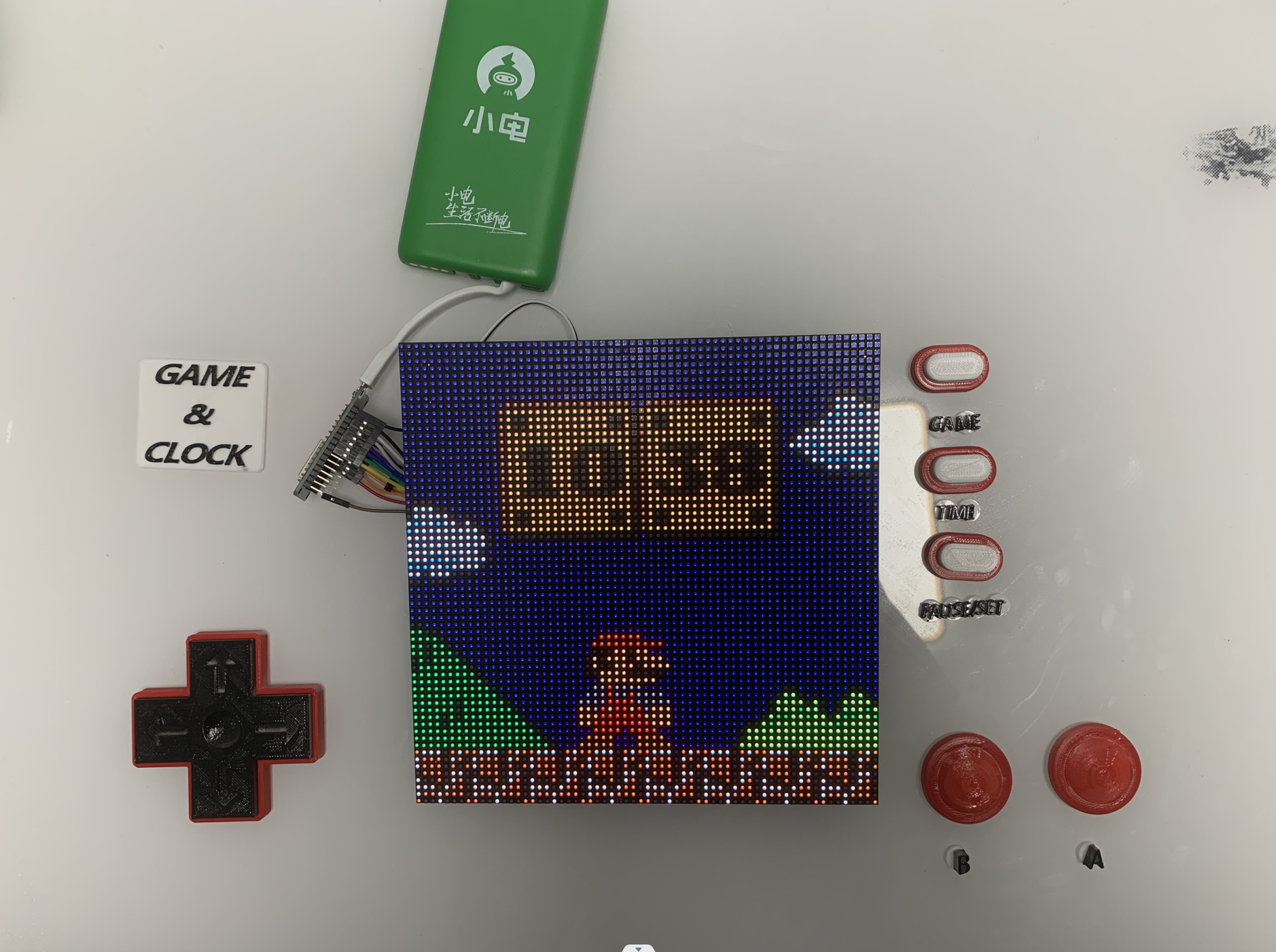

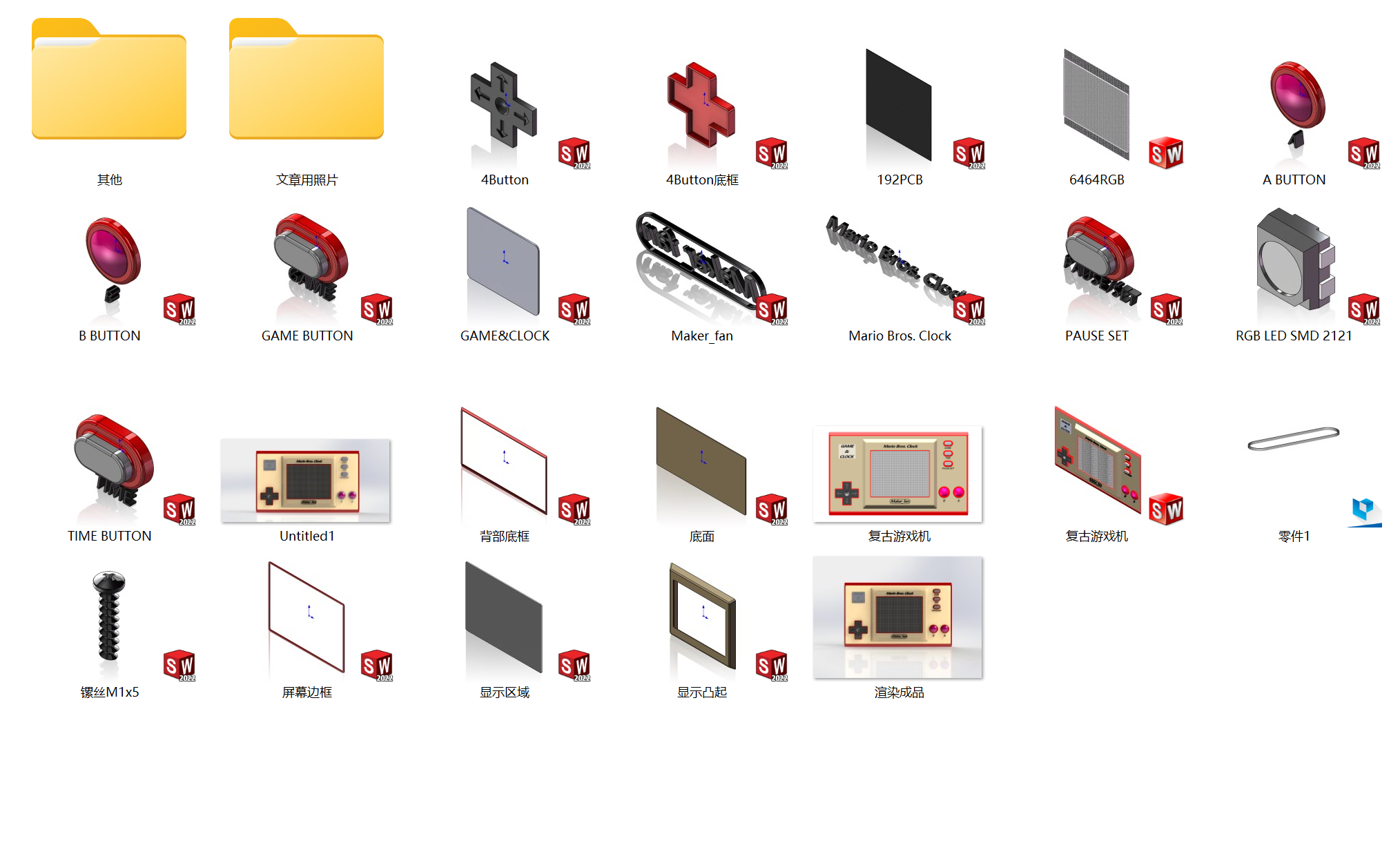

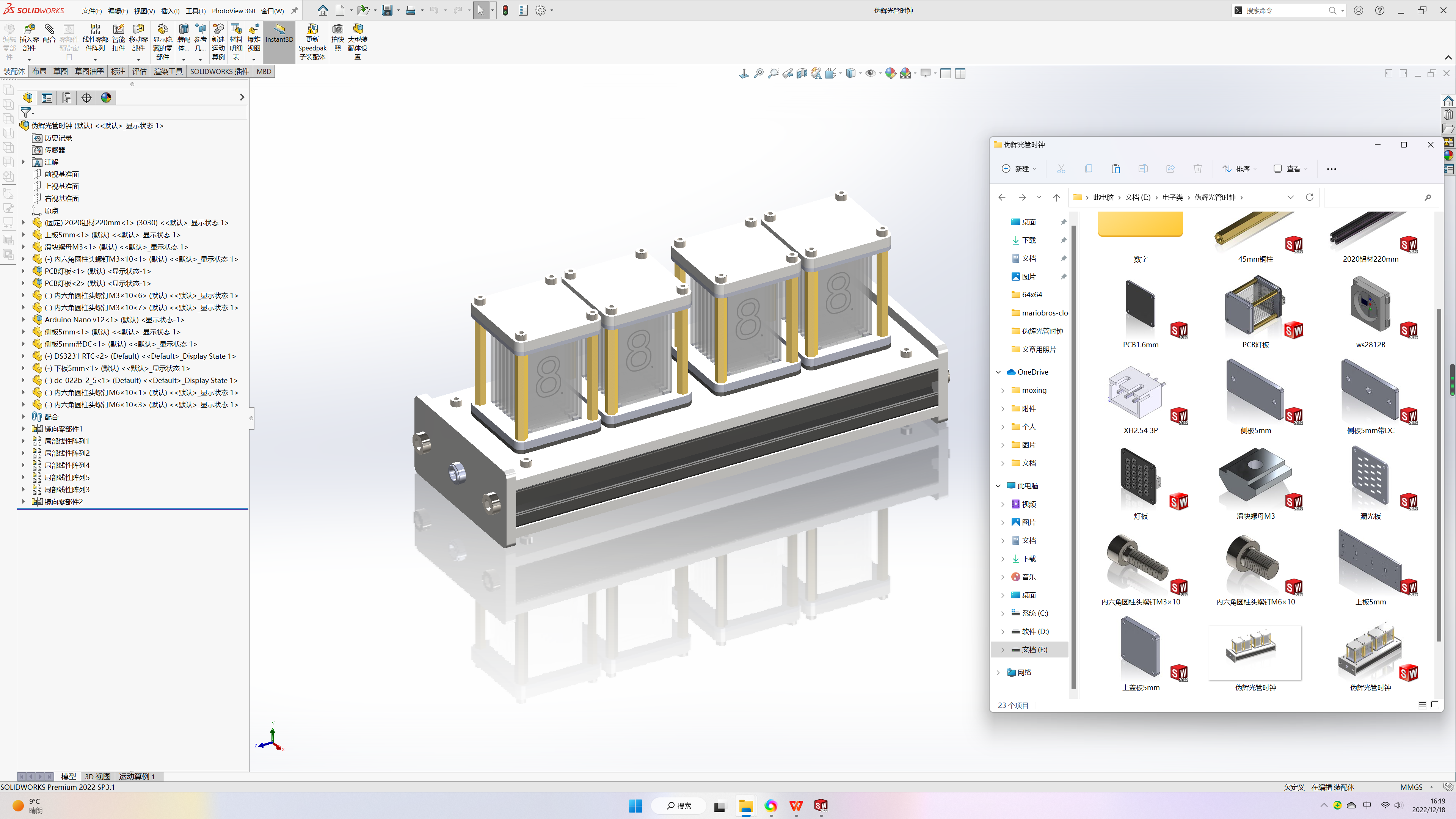

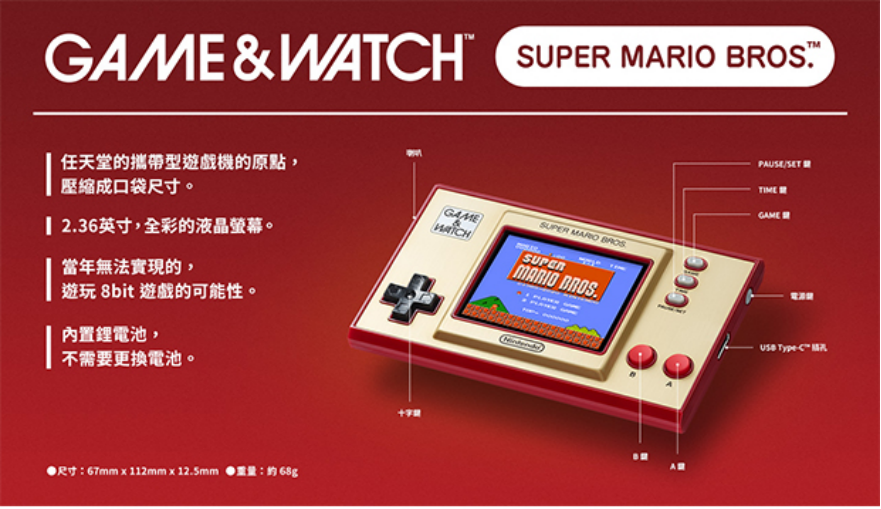

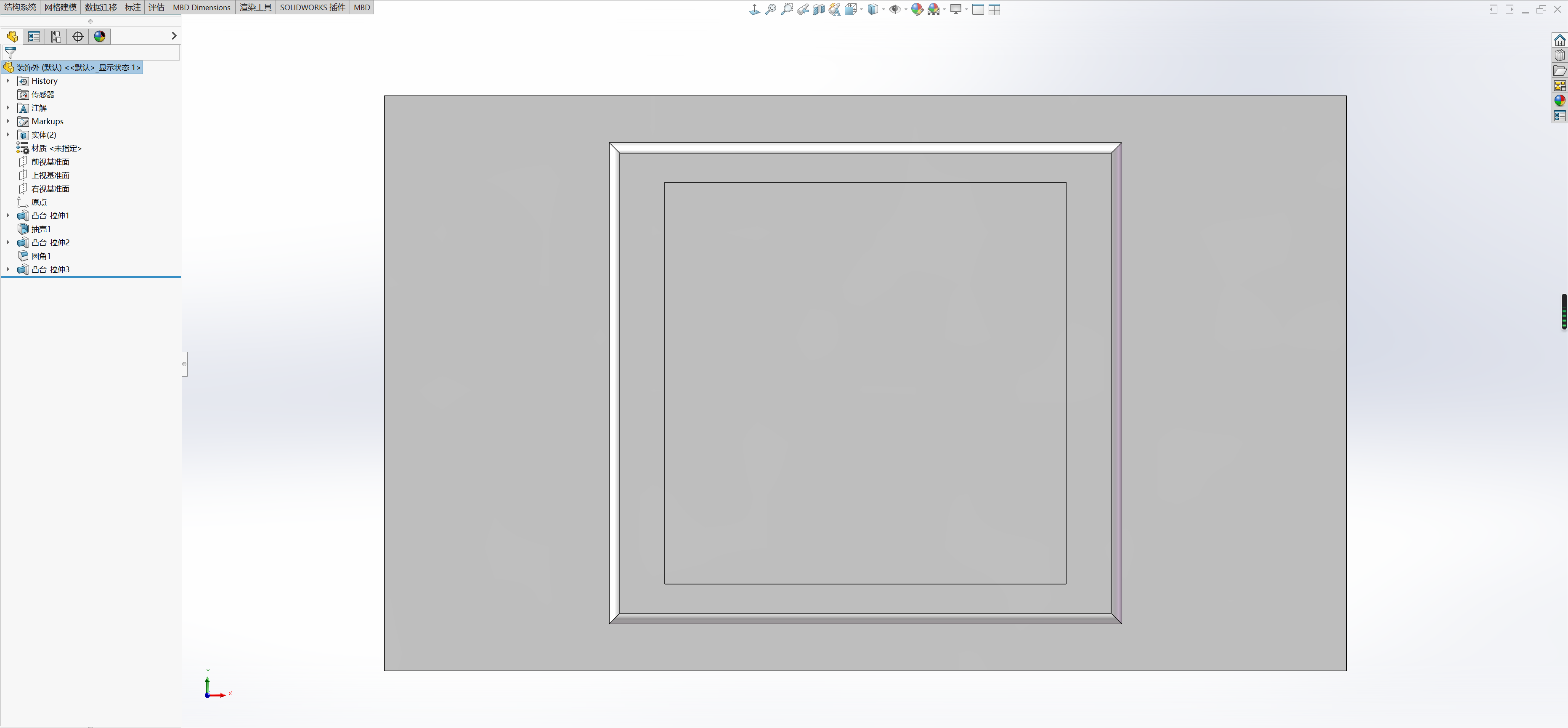

志童道合 | 重温经典，只为情怀，复刻经典版游戏机 十月假期结束之后郑州进入了静默管控，那些日子除了日常在家办公，周六日闲暇时间刷刷instructables偶然看到jnthas大神的《Mario Bros. Clock》（传送门：https://www.instructables.com/Mario-Bros-Clock/） 不得不说，在开源这方面国外还是比较优秀的，一群酷爱科技、热衷实践的人群，他们以分享技术、交流思想为乐，也许这就是创客文化，创客精神吧 前几天看DF发布了一个项目征集活动——寻找志童道合的你，前几天看到DF创客社区RRoy也分享了这篇文章（传送门：https://mc.dfrobot.com.cn/thread-314899-1-1.html） 看来马里奥时钟项目很棒呀，大家都很喜欢哈！！！ 该项目主题为时钟，但是对比2020年和王老师合作制作的仿辉光时钟（见下图）界面更童年呀，试问谁会拒绝超级马里奥那经典的顶蘑菇动作和魔性的声音   瞬间来了兴致，正好手边有ESP32和P3点阵屏，说干就干，直接打开浏览器翻译，操作一番大功告成。  嗯？就这就结束了，原作者3D打印了一个外壳  跟帖的Maker有的大概加了个边框，有的加了两块屏幕级联  但总感觉缺少点什么，然后我突然想到了任天堂的Game & Watch，超级马里奥的游戏机  据外媒2021年6月16日报道，虽然任天堂的“Switch Pro”又跳票了，但其在近日推出了一款硬件新品——塞尔达传说Game & Watch。在E3直面会上，任天堂端出了图中这台《塞尔达》主题色的Legend of Zelda Game & Watch。它将于今年11月12日正式发售，价格是50美元（约合人民币320元）。这款Game & Watch共包含有《塞尔达传说》、《塞尔达传说：林克的冒险》、GB版《塞尔达传说织梦岛》这三款游戏与一款类似于打地鼠的小游戏。此外，玩家们还可以选择多种不同的互动时钟或计时器 任天堂总是能够精准的激发客户的购买欲望，快乐与设备性能无关，情怀值得买单 准备入手一台，打开某东一看价格，emm......确认过眼神，奈何囊中羞涩，暂时无缘了  仿辉光管时钟是摆台式的，平时放在沙发沿上，有时候靠枕立起来就挡着了，前车之鉴，这次在原基础上增加一个好看的外壳的同时也要设计成立式的，然后上墙，既省空间又看的清楚。仔细端详过后，这不就是我想要的外观设计么，那我也来复刻一版吧！  经过资料查阅尺寸，2.36寸屏幕和64*64的P3点阵按比例大概放大1：4，打开SW，先画个草图轮廓  P3点阵屏建模、四向按键建模、三功能键建模、Logo建模、底板建模，边框建模，然后装配配合，检查干涉  导出STL开始3D打印  奈何我的打印机是很早之前买的，打印区域为220*220，只能先把显示凸起和底框分割（接下来准备造一台400的打印机）然后就有了图片中的那种分割的间隙 为此我还准备了原子灰，但是快递不给力呀，我都喷漆上色了，它还没到，算了，这次先凑合这样用吧！  3D打印机经过了两天的不停奋战，终于所有的零件打印完毕。  开始组装外边框  全部零件全家福  最后内置锂电池，又加了一个红外感应开关  file:///C:/Users/Administrator/AppData/Local/Temp/ksohtml13956/wps17.jpg 渲染成品  建模成品  成品视频： 写在最后，GAME&WATCH开机默认为时钟界面，按下Pause/Set按钮可以设置时间，亮度，以及音量，游戏，马里奥一代二代，外加一个接球小游戏，可以随时切换并保存进度。 后续打算接入一些小游戏，这样才算一个完整的复刻游戏机 有没有大佬使用P3点阵屏开发类似的小游戏呀，期待ing 参考资料[1] Clockwise的网站: https://jnthas.github.io/clockwise/ 原文链接：https://www.instructables.com/Mario-Bros-Clock/ 原文作者：jnthas 译文首发于：趣无尽 转发请注明出处与原作者信息 |
-
-
462.88 KB, 下载次数: 11000
边框打印零件

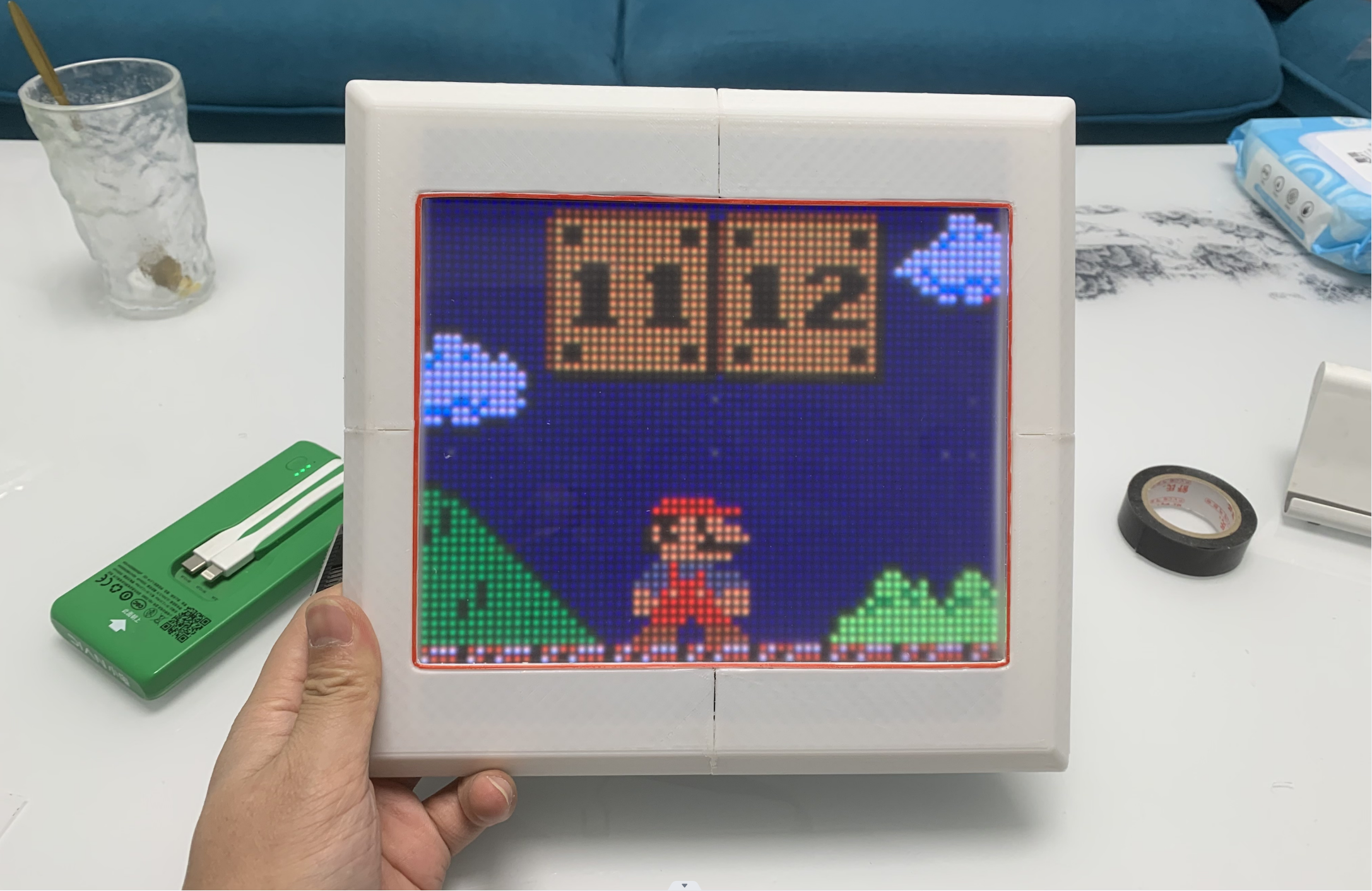

完美无瑕！！！
啥也不说，先膜拜一番
