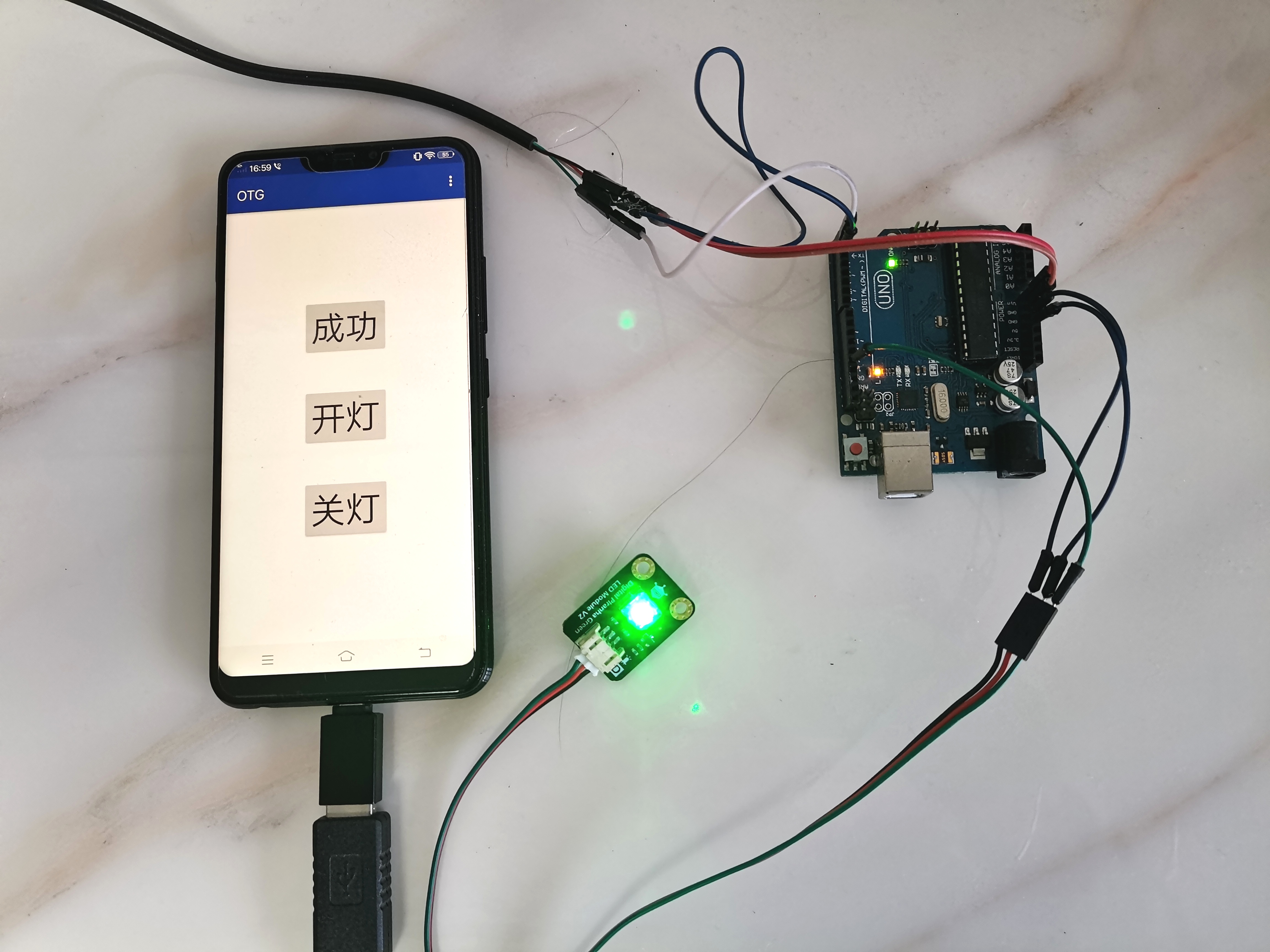

一直很想用手机直接控制Arduino，昨天了解到了OTG功能，今天测试成功，欢喜！

【OTG】

目前市面上的大部分手机都会具备OTG功能。OTG是USB On-The-Go的缩写，是近年发展起来的技术，2001年12月18日由USB Implementers Forum公布，主要应用于各种不同的设备或移动设备间的联接，进行数据交换。

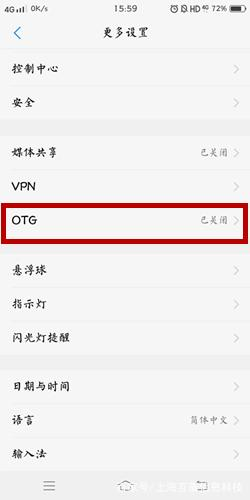

【开启OTG】
手机OTG一般默认是关闭状态。在设置中的更多设置中找到。

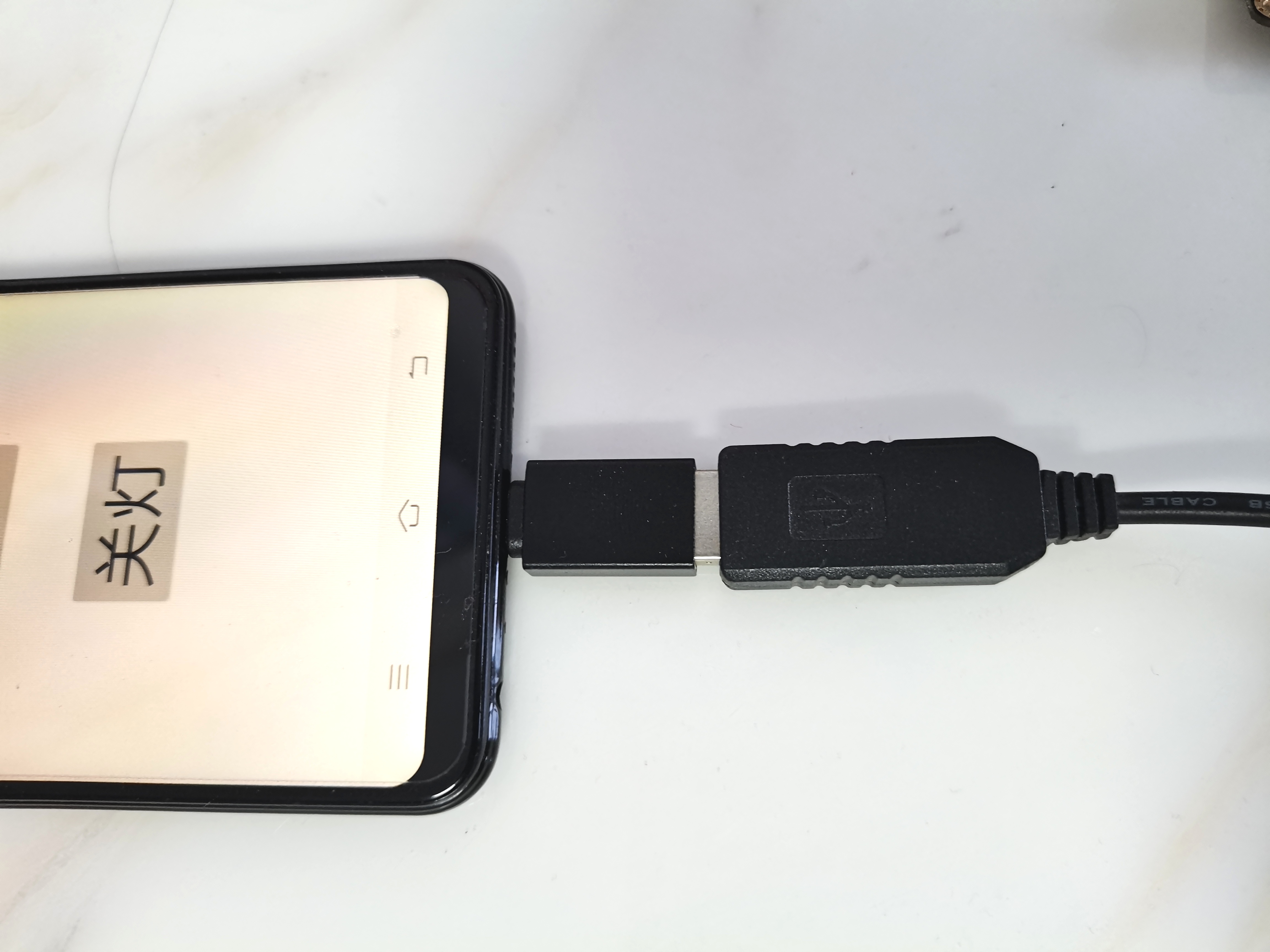

【OTG转接头】

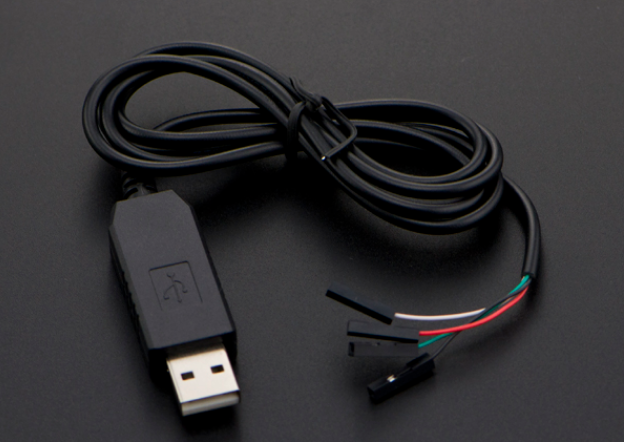

【FT232 USB转TTL 串口线】
需要使用串口线。

用原装进口FT232芯片，从USB输出转换为TTL输出，无需外加晶振，内部晶振，稳定性高，抗干扰强。提供5V电源输出，带自恢复保险丝，保护你的设备。

线序定义：

红线=VCC
黑线=GND
白线=TXD
绿线=RXD

【App Inventor2程序设计】
1、界面设计

2、逻辑设计

【Arduino程序设计】

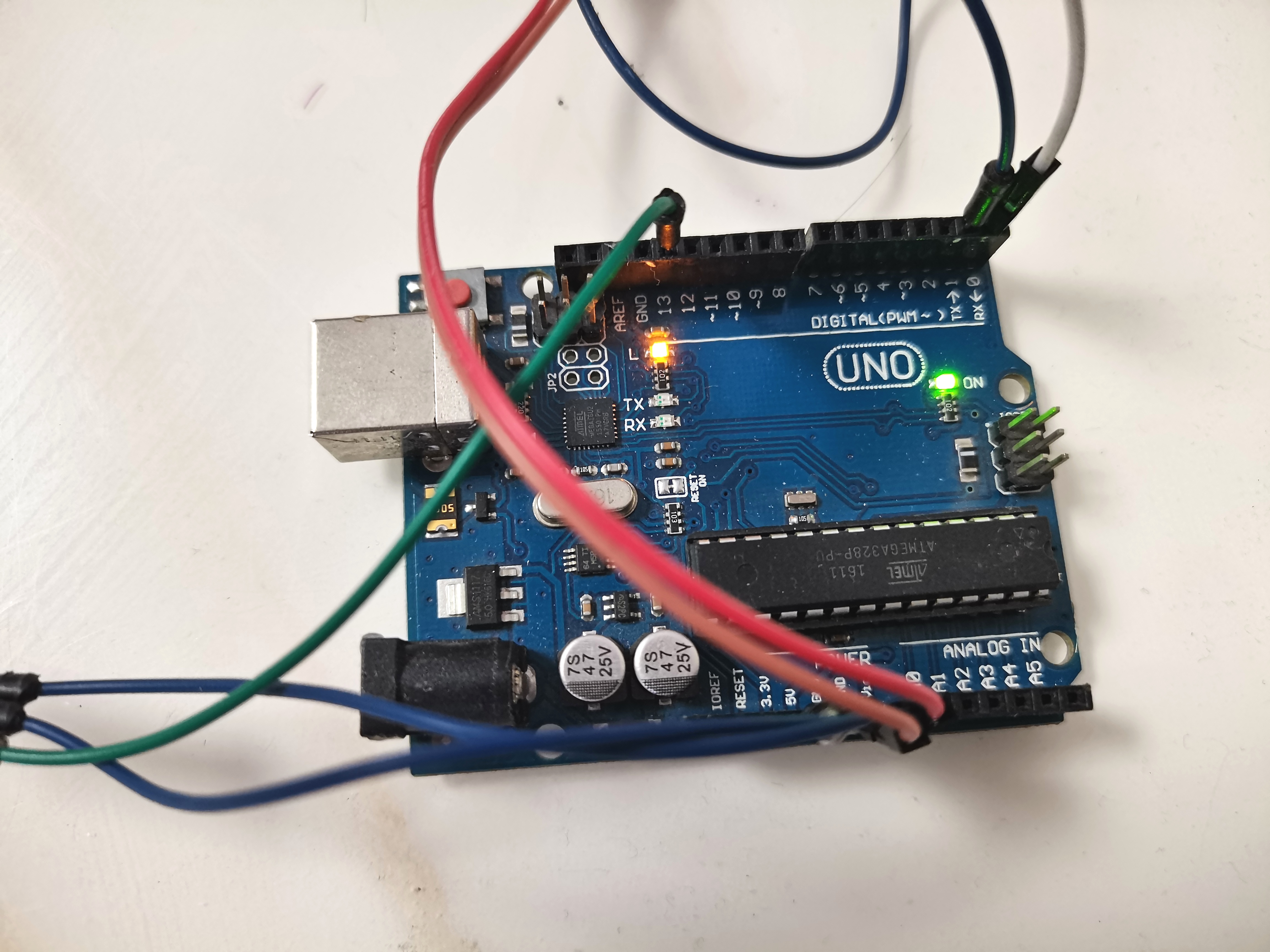

串口线的VCC红线接Arduino的VIN引脚给主板供电。LED灯接13引脚。

char a;
void setup() {
  // put your setup code here, to run once:
Serial.begin(9600);
pinMode(13,OUTPUT);
}

void loop() {
  // put your main code here, to run repeatedly:
 if(Serial.available()){
  a=Serial.read();
  Serial.print(a);
  if(a=='a'){
     digitalWrite(13,HIGH);
  }
  else if(a=='b'){
     digitalWrite(13,LOW);
  }
 }
}
复制代码

【演示视频】
