Mind+串口通信练习

2022-02-192.2万

UID: 1934

577文章

178粉丝

1611获取喜欢

AI 快速预览详细

本文介绍了一个Mind+串口通信练习，通过摄像头检测颜色并通过串口控制Arduino主板。首先，在上传模式下，根据实时模式传来的数据控制LED灯带变换显示方式。然后，在实时模式下，通过开启摄像头检测画面中的颜色（如黑头发），并通过串口向Arduino主板发送指令。最后，回答了关于上传模式和实时模式的一些疑问。

本练习是学习[教程]Mind+ 上传模式与实时模式双向数据传输之后，进行的一个小练习。同时在最后回答一下@Fight0的问题（个人见解）。

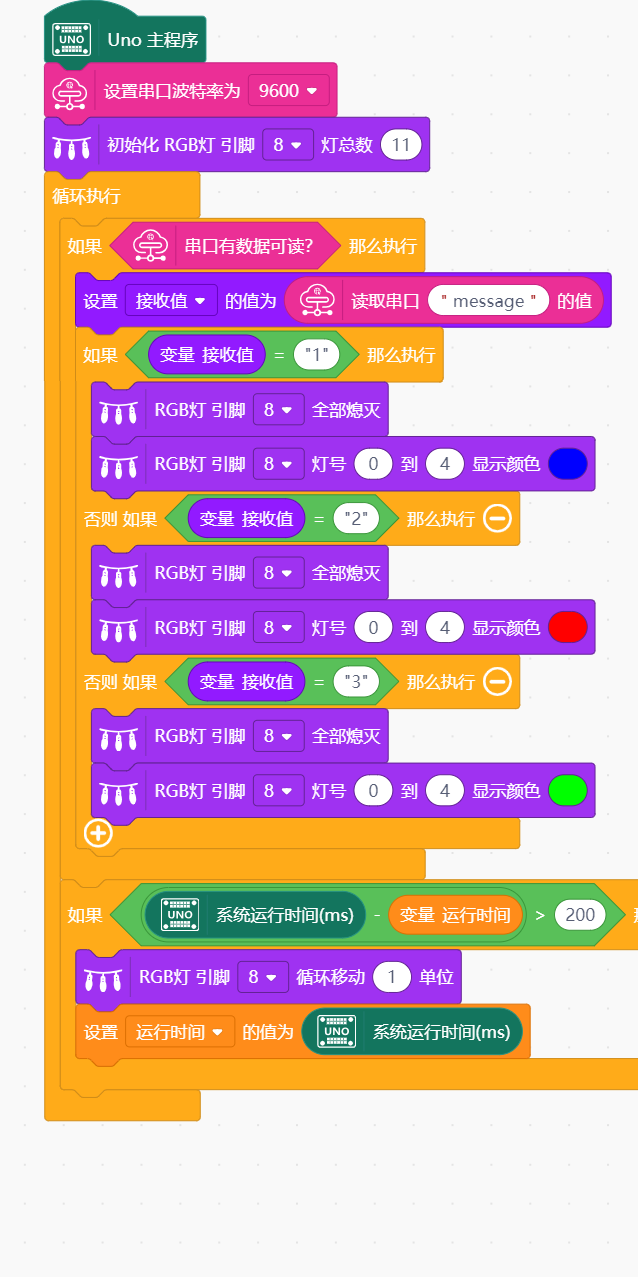

【上传模式】
根据实时模式通过串口传来的数据，来控制LED灯带变换显示方式。

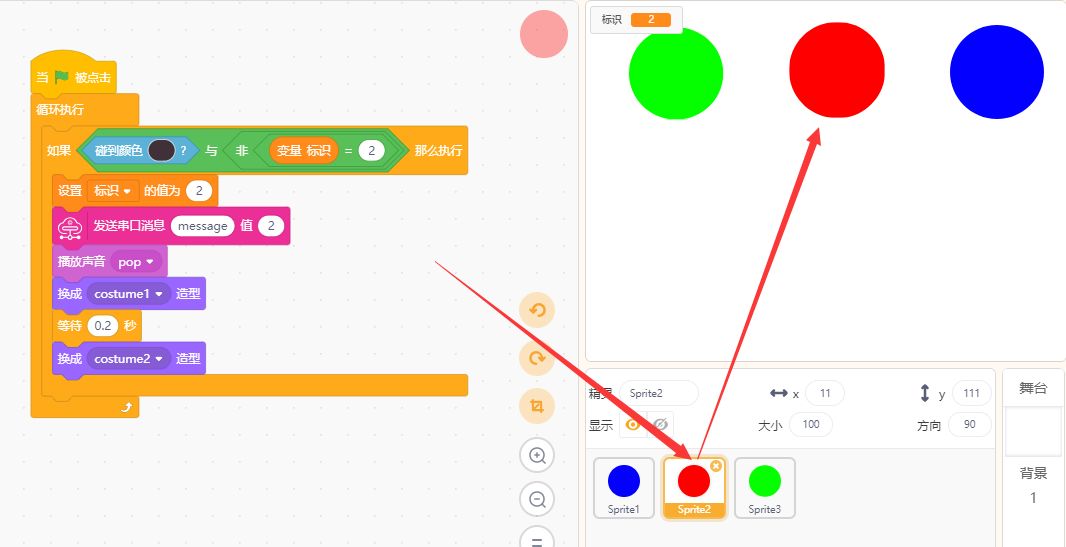

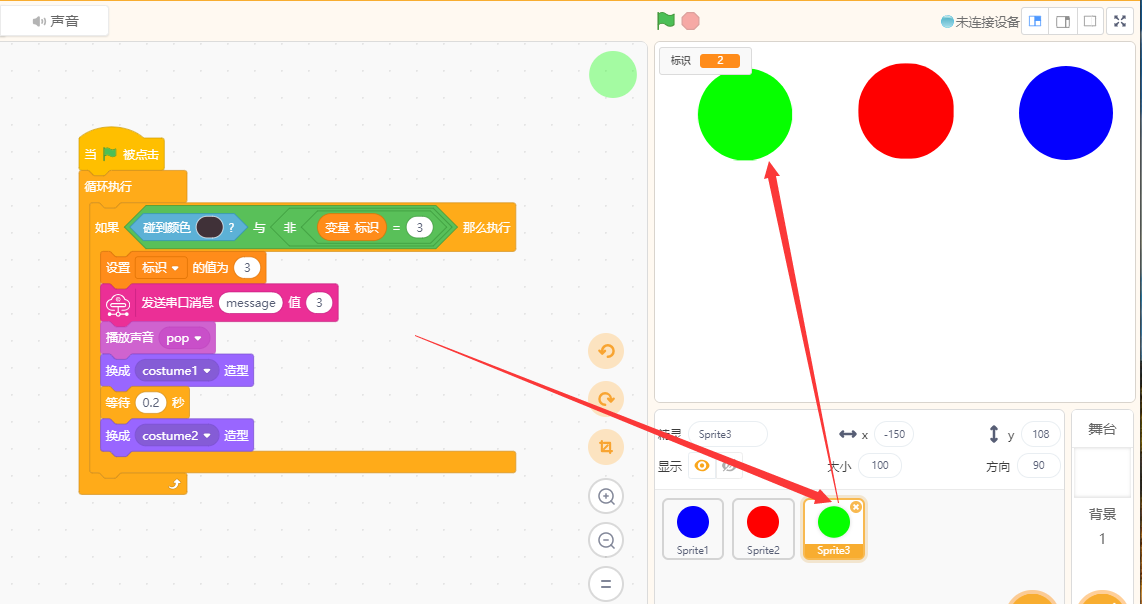

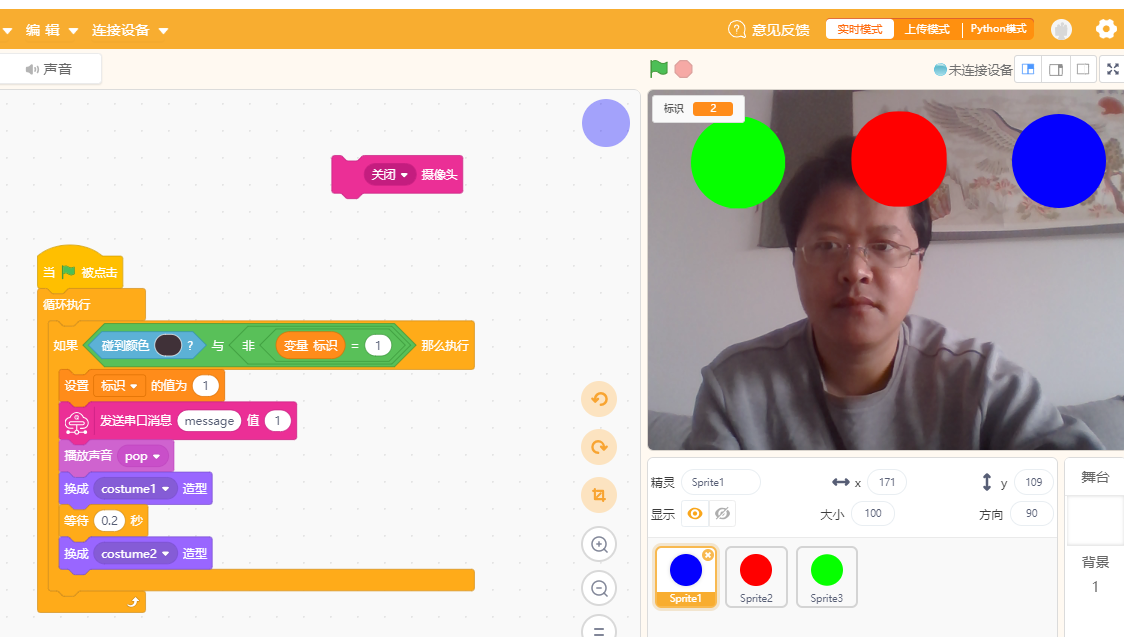

【实时模式】
通过开启摄像头，各圆圈角色检测画面中颜色（黑头发），通过串口向Arduino主板发送指令。

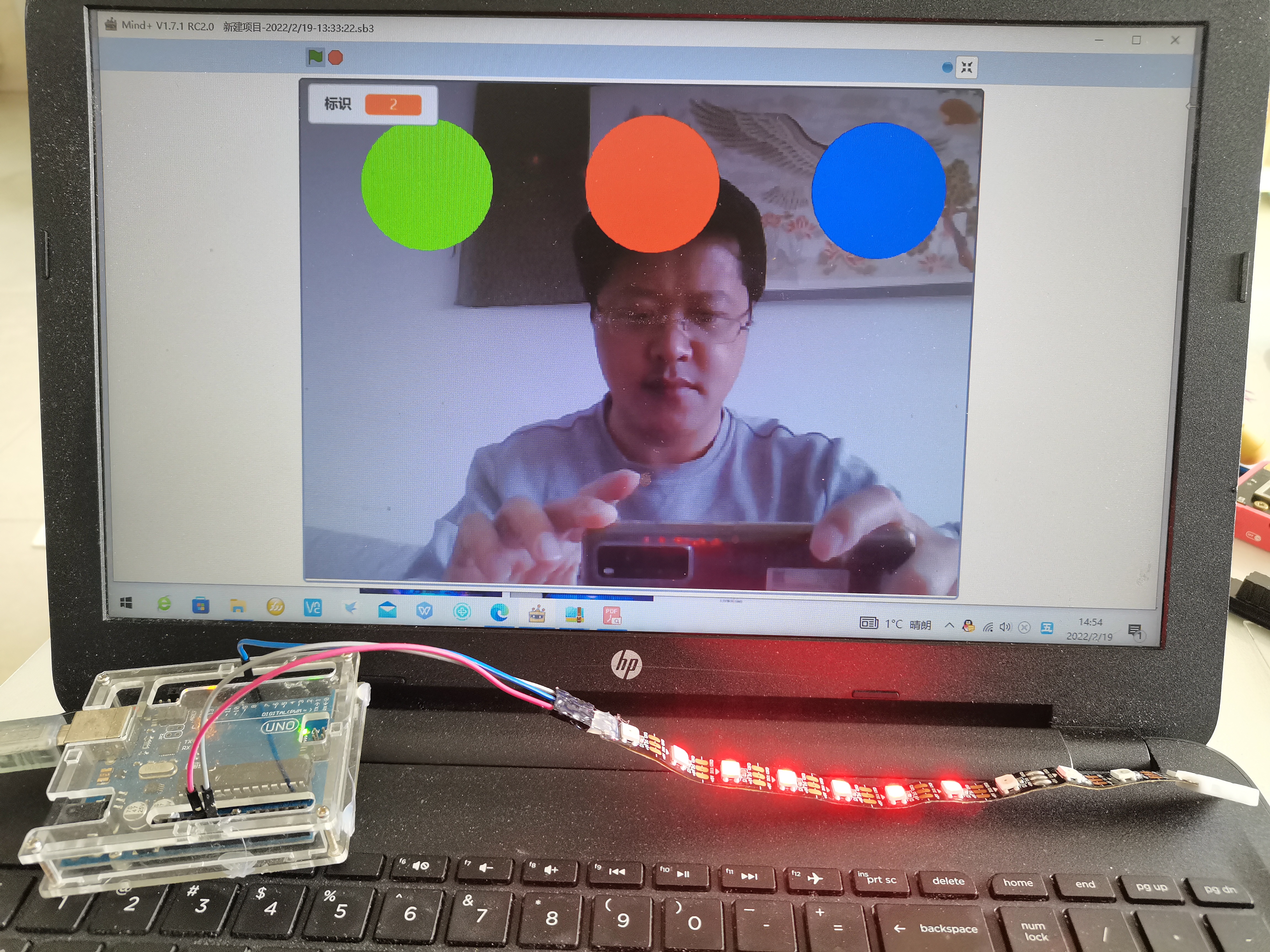

【演示视频】

【回答疑问】
疑问：上传模式发送的message信息不能是模拟信号吗，实时模式接受到的message信息
不能让Arduino主板或其他主板执行动作吗？劳烦大佬指点
回答：
1、上传模式发送的message信息应该可以是模拟信号。
2、在“实时模式”下，不能再直接驱动“Arduino主板”
因为我们是通过如下方式与连接

我们是通过串口和Arduino主板中之前在“上传模式”中的程序，进行交互。
3、如通过菜单“连接设备”，我们会在右侧看到“正在烧录固件”——相当于在“上传模式”时，我们上传的程序。

两种方式，在Arduino主板都有一个程序，在通过串口响应我们的操作指令。
