ESP32S3 FireBeetle 高仿板
2023-02-275659
AI 快速预览详细
ESP32S3 FireBeetle高仿板是一款由DFRobot出品的开发板，支持蓝牙和USB功能。设计上使用串口进行代码烧写，并通过USB公头连接到IO20和IO19，充分发挥ESP32 S3的USB能力。该板设计用于实现最大兼容性，可以连接萤火虫OLED12864显示屏等扩展板。实物成品选择了黑色PCB，编写了一个代码，读取USB键盘的数据并显示在OLED上。
|

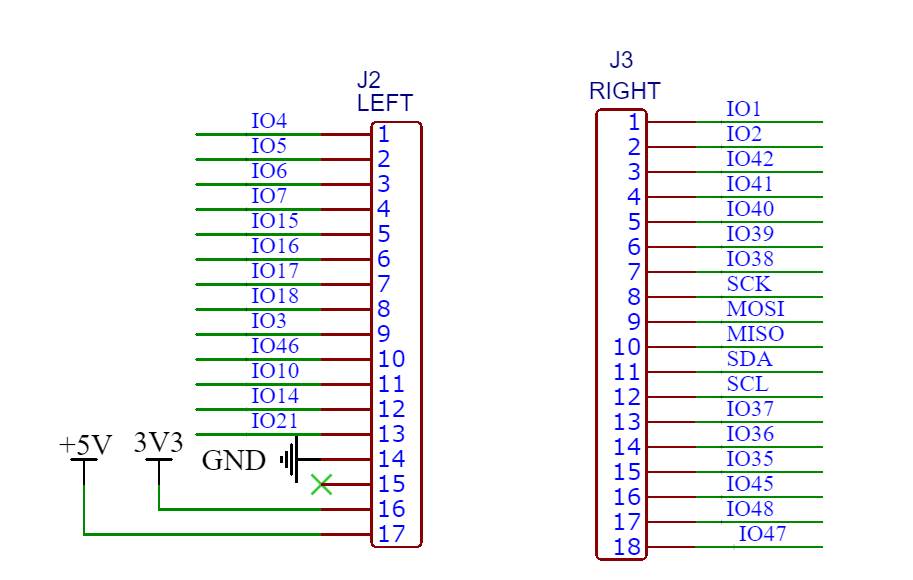

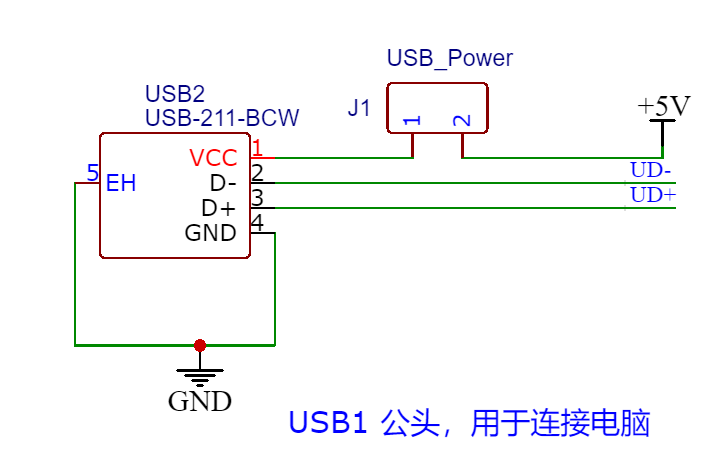

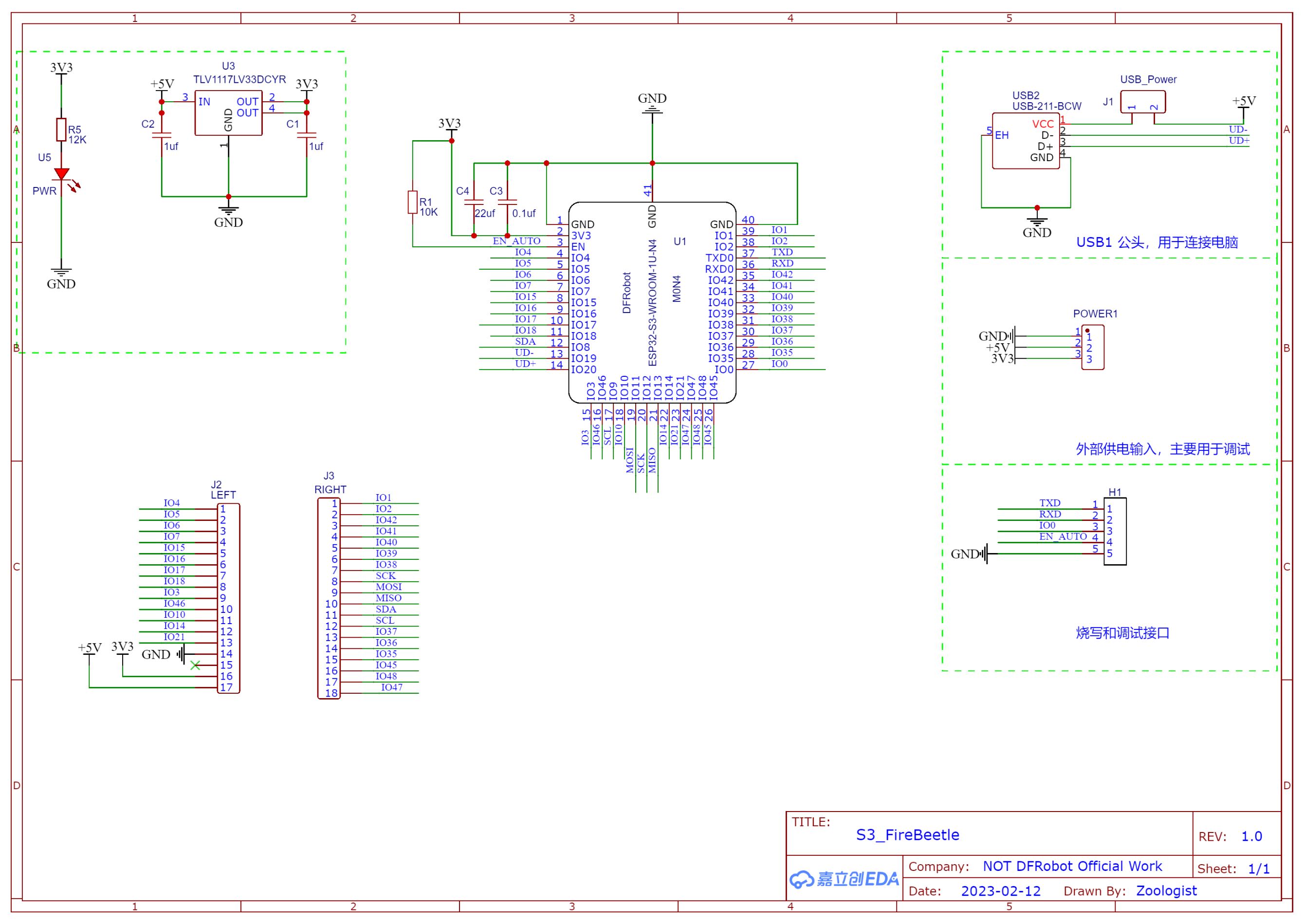

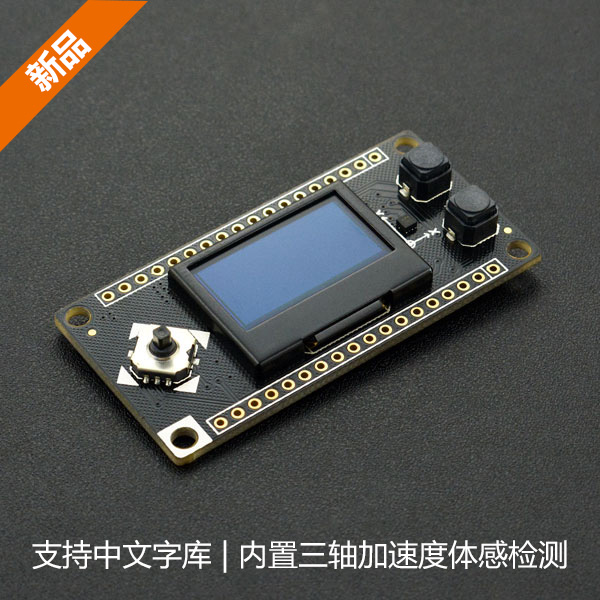

FireBeetle 系列是DFRobot出品的非常好用的开发板，我经常使用。 ESP32 S3 是 ESP32 系列较新的SoC，同时支持 蓝牙和USB，可玩性很高。非常遗憾的是 FireBeetle没有ESP32S3 的版本，这次就制作一个FireBeetle的兼容板，使得能够在上面使用诸如FireBeetle萤火虫OLED12864显示屏这种扩展版。  接下来就开始电路图设计：  为了实现最大的兼容性，关键点在于排插的定义，最主要的是右侧的 SPI 和 IIC接口的定义：  板子上带有一个USB公头,连接到 IO20和 IO19,这样可以充分发挥出 ESP32 S3 的USB能力。  设计上仍然使用串口进行代码烧写，对应接口如下，就是说使用时还需要搭配另外一款 CH343 USB转串口板卡使用【参考1】。  PCB 设计如下（可以看到省去串口芯片，这个几乎相当于 ESP32 的最小系统）：  实物成品如下（选择了黑色PCB）：  编写一个代码，读取 USB键盘的数据，然后显示在 OLED上： 参考： |
